Indicazioni generali239
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

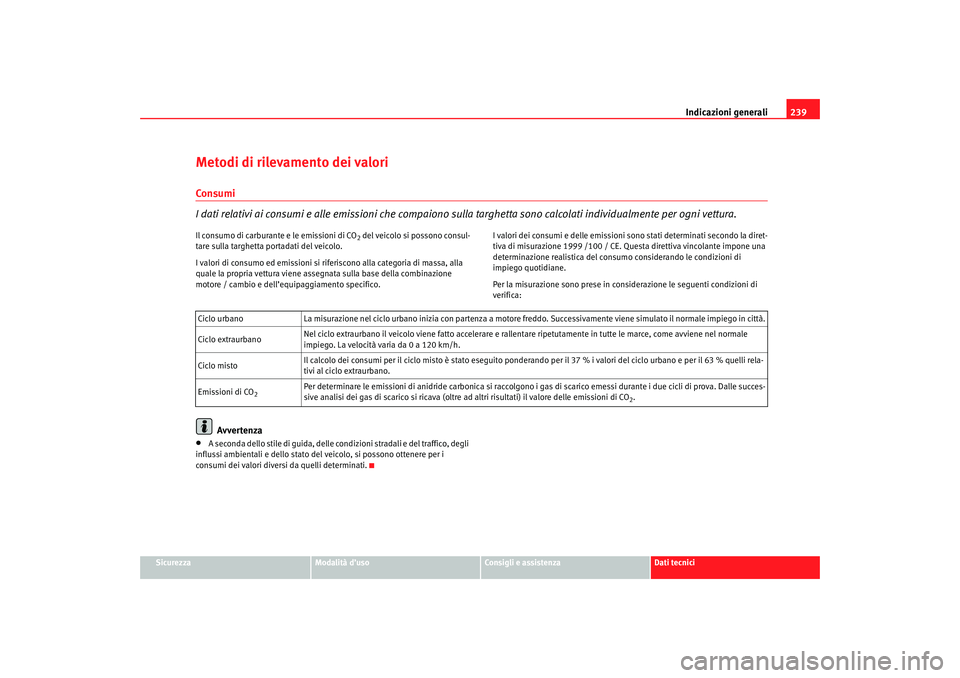

Metodi di rilevamento dei valoriConsumi
I dati relativi ai consumi e alle emissioni che compaiono sulla targhetta sono calcolati individualmente per ogni vettura.Il consumo di carburante e le emissioni di CO
2 del veicolo si possono consul-
tare sulla targhetta portadati del veicolo.
I valori di consumo ed emissioni si riferiscono alla categoria di massa, alla
quale la propria vettura viene assegnata sulla base della combinazione
motore / cambio e dell’ equipaggiamento specifico. I valori dei consumi e delle emissioni sono stati determinati secondo la diret-
tiva di misurazione 1999 /100 / CE. Questa direttiva vincolante impone una
determinazione realistica del consum
o considerando le condizioni di
impiego quotidiane.
Per la misurazione sono prese in consid erazione le seguenti condizioni di
verifica:
Avvertenza
•
A seconda dello stile di guida, delle condizioni stradali e del traffico, degli
influssi ambientali e dello stato del veicolo, si possono ottenere per i
consumi dei valori diversi da quelli determinati. Ciclo urbano
La misurazione nel ciclo urbano inizia con partenza a motore freddo. Successivamente viene simulato il normale impi ego in città.
Ciclo extraurbano Nel ciclo extraurbano il veicolo viene fatto accelerare e rallenta
re ripetutamente in tutte le marce, come avviene nel normale
impiego. La velocità varia da 0 a 120 km/h.
Ciclo misto Il calcolo dei consumi per il ciclo misto è stato eseguito ponderan
do per il 37 % i valori del ciclo urbano e per il 63 % quelli rela-
tivi al ciclo extraurbano.
Emissioni di CO
2
Per determinare le emissioni di anidride carbonica si raccolgono i gas di scarico emessi durante i due cicli di prova. Dalle su cces-
sive analisi dei gas di scarico si ricava (oltre ad altri risultati) il valore delle emissioni di CO
2.
cordoba_italia_0706.book Seite 239 Dienstag, 29. August 2006 9:54 09

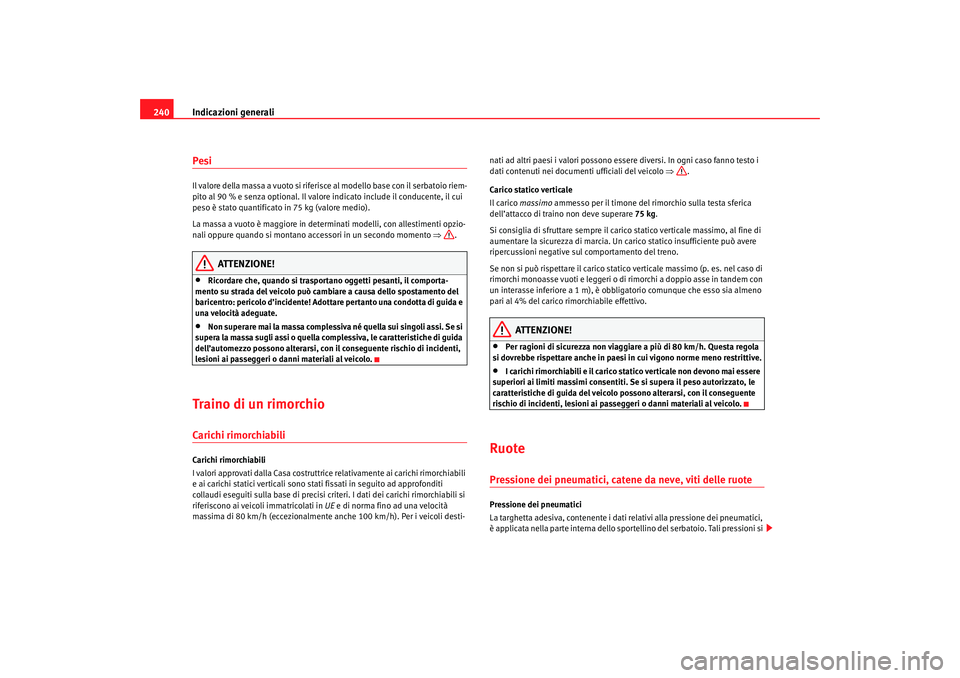

Indicazioni generali
240PesiIl valore della massa a vuoto si riferisce al modello base con il serbatoio riem-
pito al 90 % e senza optional. Il valore indicato include il conducente, il cui
peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒.
ATTENZIONE!
•
Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d’incidente! Adott are pertanto una condotta di guida e
una velocità adeguate.
•
Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell’automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente an che 100 km/h). Per i veicoli desti-nati ad altri paesi i valori possono esser
e diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒.
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell’attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno.
Se non si può rispettare il carico statico verticale massimo (p. es. nel caso di
rimorchi monoasse vuoti e leggeri o di rimorchi a doppio asse in tandem con
un interasse inferiore a 1 m), è obbligatorio comunque che esso sia almeno
pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•
Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.
•
I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
RuotePressione dei pneumatici, catene da neve, viti delle ruotePressione dei pneumatici
La targhetta adesiva, contenente i dati relativi alla pressione dei pneumatici,
è applicata nella parte interna dello sportellino del serbatoio. Tali pressioni si
cordoba_italia_0706.book Seite 240 Dien stag, 29. August 2006 9:54 09

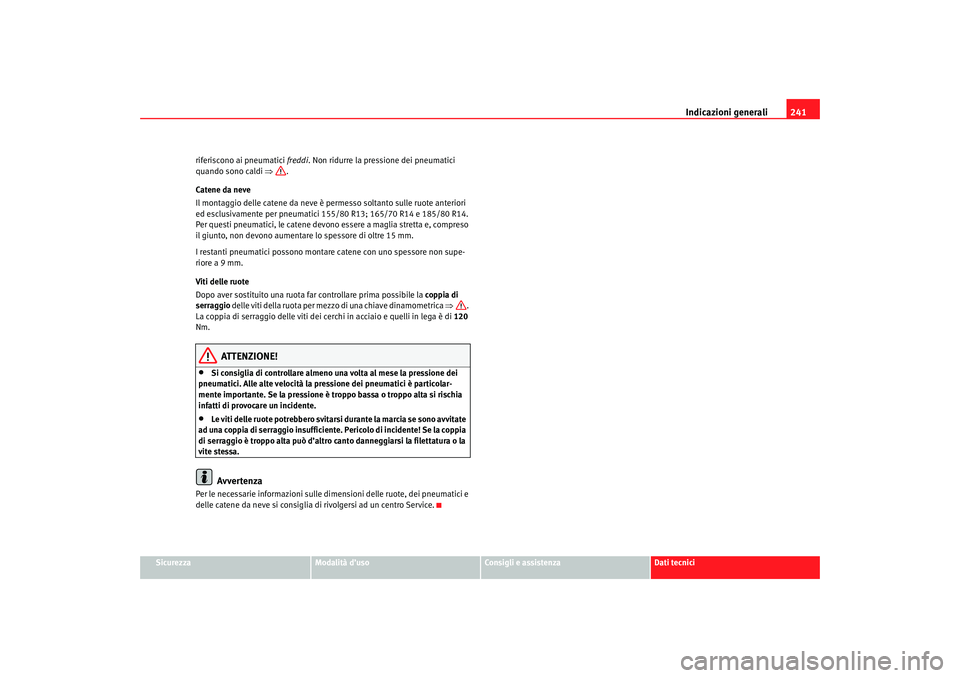

Indicazioni generali241
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
riferiscono ai pneumatici freddi
. Non ridurre la pressione dei pneumatici
quando sono caldi ⇒.
Catene da neve
Il montaggio delle catene da neve è permesso soltanto sulle ruote anteriori
ed esclusivamente per pneumatici 155/80 R13; 165/70 R14 e 185/80 R14.
Per questi pneumatici, le catene devono essere a maglia stretta e, compreso
il giunto, non devono aumentare lo spessore di oltre 15 mm.
I restanti pneumatici possono mont are catene con uno spessore non supe-
riore a 9 mm.
Viti delle ruote
Dopo aver sostituito una ruota far controllare prima possibile la coppia di
serraggio delle viti della ruota per mezzo di una chiave dinamometrica ⇒.
La coppia di serraggio delle viti dei cerchi in acciaio e quelli in lega è di 120
Nm.
ATTENZIONE!
•
Si consiglia di controllare almeno una volta al mese la pressione dei
pneumatici. Alle alte velocità la pressione dei pneumatici è particolar-
mente importante. Se la pressione è troppo bassa o troppo alta si rischia
infatti di provocare un incidente.
•
Le viti delle ruote potrebbero svitarsi durante la marcia se sono avvitate
ad una coppia di serraggio insufficiente. Pericolo di incidente! Se la coppia
di serraggio è troppo alta può d’altro canto danneggiarsi la filettatura o la
vite stessa.Avvertenza
Per le necessarie informazioni sulle di mensioni delle ruote, dei pneumatici e
delle catene da neve si consiglia di rivolgersi ad un centro Service.
cordoba_italia_0706.book Seite 241 Dien stag, 29. August 2006 9:54 09

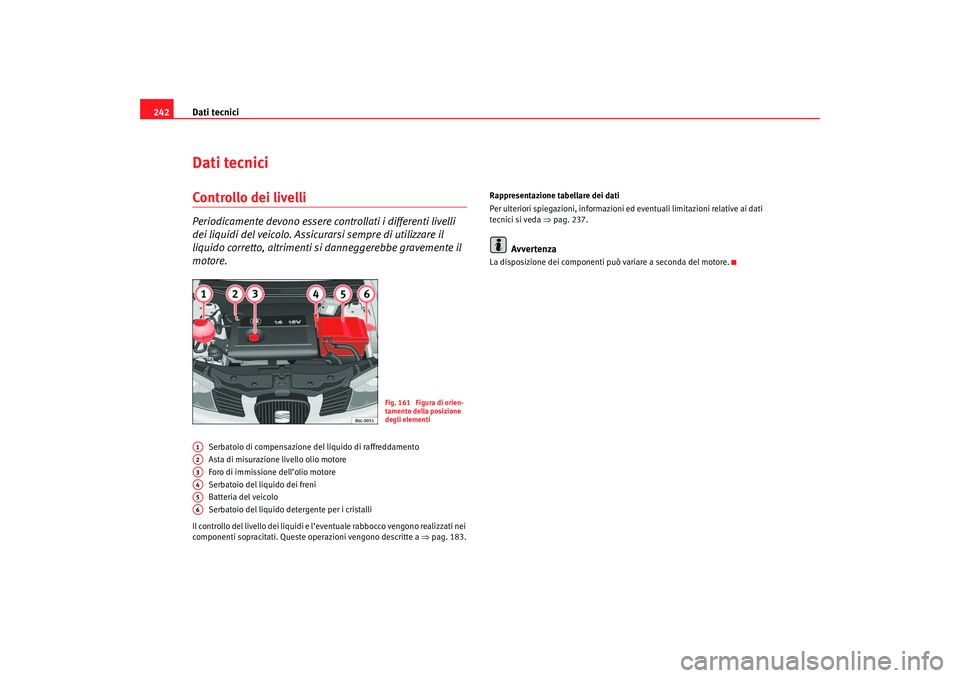

Dati tecnici
242Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Asta di misurazione livello olio motore
Foro di immissione dell’olio motore
Serbatoio del liquido dei freni
Batteria del veicolo
Serbatoio del liquido detergente per i cristalli
Il controllo del livello dei liquidi e l’eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 183. Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda ⇒
pag. 237.
Avvertenza
La disposizione dei componenti può variare a seconda del motore.
Fig. 161 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
cordoba_italia_0706.book Seite 242 Dien stag, 29. August 2006 9:54 09

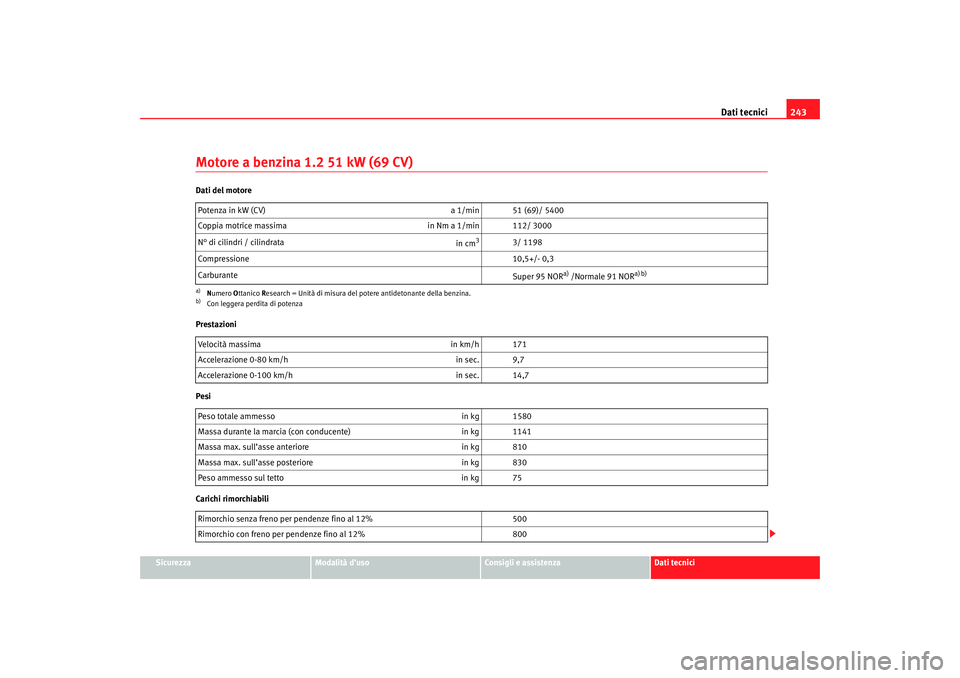

Dati tecnici243
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Motore a benzina 1.2 51 kW (69 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabiliPotenza in kW (CV)
a 1/min 51 (69)/ 5400
Coppia motrice massima in Nm a 1/min 112/ 3000
N° di cilindri / cilindrata in cm
3
3/ 1198
Compressione 10,5+/- 0,3
Carburante Super 95 NOR
a) /Normale 91 NOR
a) b)
a)Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.b)Con leggera perdita di potenzaVelocità massima in km/h 171
Accelerazione 0-80 km/h in sec. 9,7
Accelerazione 0-100 km/h in sec. 14,7
Peso totale ammesso in kg 1580
Massa durante la marcia (con conducente) in kg 1141
Massa max. sull’asse anteriore in kg 810
Massa max. sull’asse posteriore in kg 830
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 500
Rimorchio con freno per pendenze fino al 12% 800
cordoba_italia_0706.book Seite 243 Dienstag, 29. August 2006 9:54 09

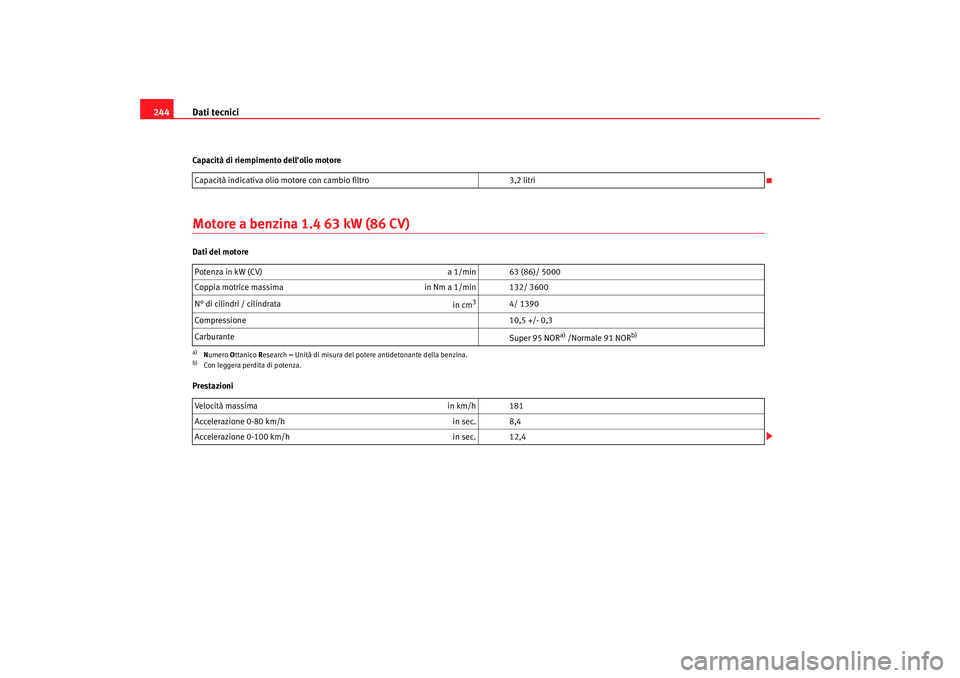

Dati tecnici
244Capacità di riempimento dell’olio motoreMotore a benzina 1.4 63 kW (86 CV)Dati del motore
Prestazioni Capacità indicativa olio mo
tore con cambio filtro 3,2 litri
Potenza in kW (CV) a 1/min 63 (86)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3600
N° di cilindri / cilindrata in cm
3
4/ 1390
Compressione 10,5 +/- 0,3
Carburante Super 95 NOR
a) /Normale 91 NOR
b)
a)Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.b)Con leggera perdita di potenza.Velocità massima in km/h 181
Accelerazione 0-80 km/h in sec. 8,4
Accelerazione 0-100 km/h in sec. 12,4
cordoba_italia_0706.book Seite 244 Dienstag, 29. August 2006 9:54 09

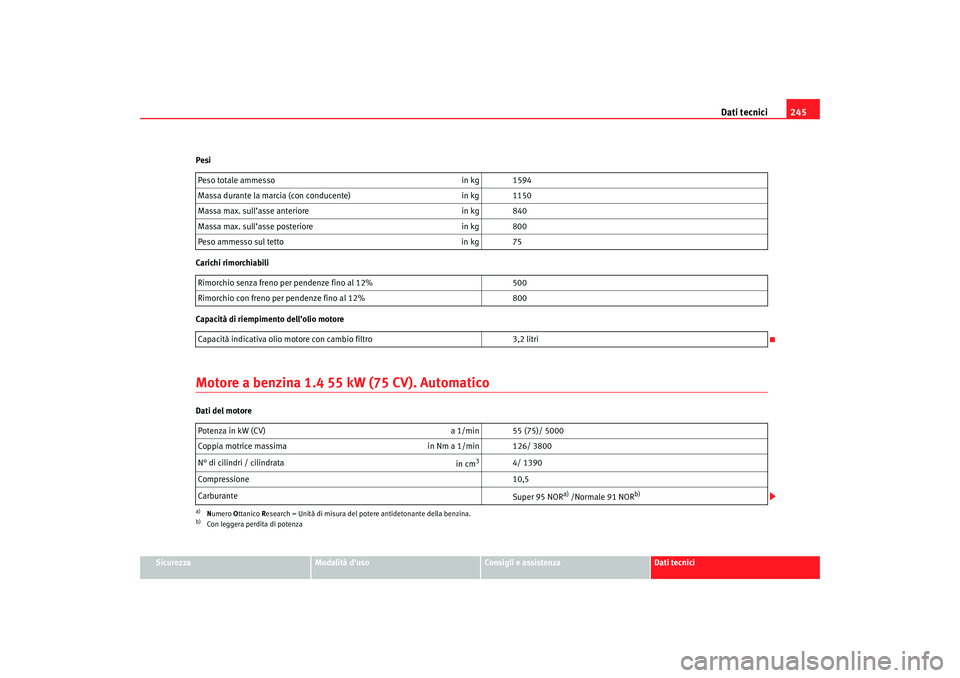

Dati tecnici245
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Pesi
Carichi rimorchiabili
Capacità di riempimento dell’olio motore
Motore a benzina 1.4 55 kW (75 CV). AutomaticoDati del motore
Peso totale ammesso
in kg 1594
Massa durante la marcia (con conducente) in kg 1150
Massa max. sull’asse anteriore in kg 840
Massa max. sull’asse posteriore in kg 800
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 500
Rimorchio con freno per pendenze fino al 12% 800
Capacità indicativa olio motore con cambio filtro 3,2 litri
Potenza in kW (CV) a 1/min 55 (75)/ 5000
Coppia motrice massima in Nm a 1/min 126/ 3800
N° di cilindri / cilindrata in cm
3
4/ 1390
Compressione 10,5
Carburante Super 95 NOR
a) /Normale 91 NOR
b)
a)Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.b)Con leggera perdita di potenza
cordoba_italia_0706.book Seite 245 Dien stag, 29. August 2006 9:54 09

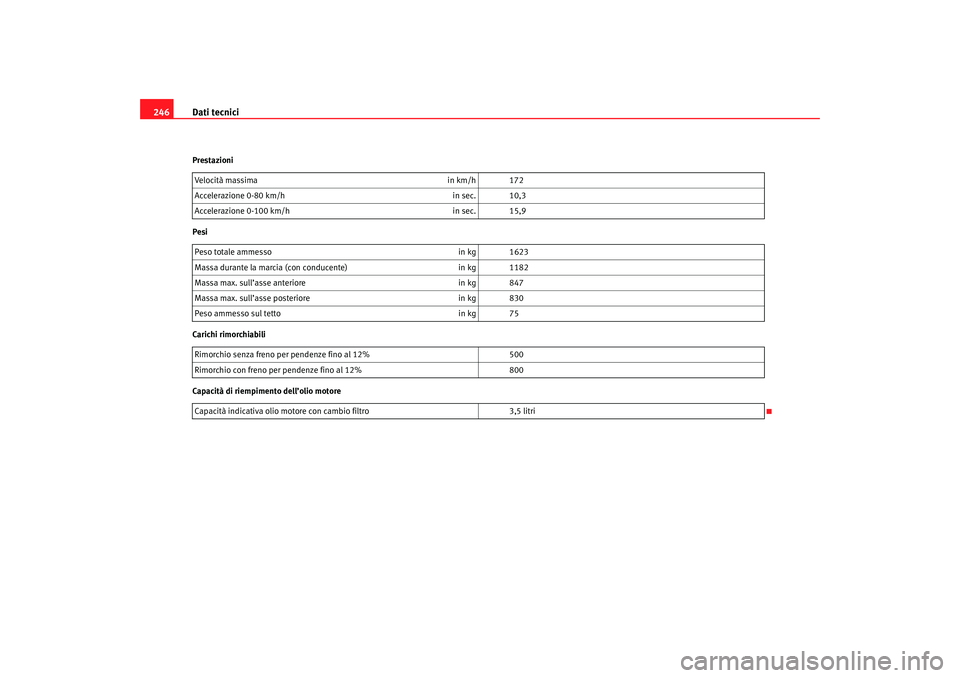

Dati tecnici
246Prestazioni
Pesi
Carichi rimorchiabili
Capacità di riempimento dell’olio motore Velocità massima
in km/h 172
Accelerazione 0-80 km/h in sec. 10,3
Accelerazione 0-100 km/h in sec. 15,9
Peso totale ammesso in kg 1623
Massa durante la marcia (con conducente) in kg 1182
Massa max. sull’asse anteriore in kg 847
Massa max. sull’asse posteriore in kg 830
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 500
Rimorchio con freno per pendenze fino al 12% 800
Capacità indicativa olio mo tore con cambio filtro 3,5 litri
cordoba_italia_0706.book Seite 246 Dienstag, 29. August 2006 9:54 09

Dati tecnici247
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Motore a benzina 1.4 74 kW (100 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabiliPotenza in kW (CV)
a 1/min 74 (100)/ 6000
Coppia motrice massima in Nm a 1/min 126/ 4400
N° di cilindri / cilindrata in cm
3
4/ 1390
Compressione 10,5
Carburante Super 98 NOR/Super 95 NOR
a)b)
a)Numero Ottanico Research = Unità di misura del potere antidetonante della benzina.b)Con leggera perdita di potenza.Velocità massima in km/h 193
Accelerazione 0-80 km/h in sec. 7,5
Accelerazione 0-100 km/h in sec. 11,5
Peso totale ammesso in kg 1585
Massa durante la marcia (con conducente) in kg 1141
Massa max. sull’asse anteriore in kg 812
Massa max. sull’asse posteriore in kg 835
Peso ammesso sul tetto in kg 75
Rimorchio senza freno per pendenze fino al 12% 500
Rimorchio con freno per pendenze fino al 12% 1000
cordoba_italia_0706.book Seite 247 Dienstag, 29. August 2006 9:54 09

Dati tecnici

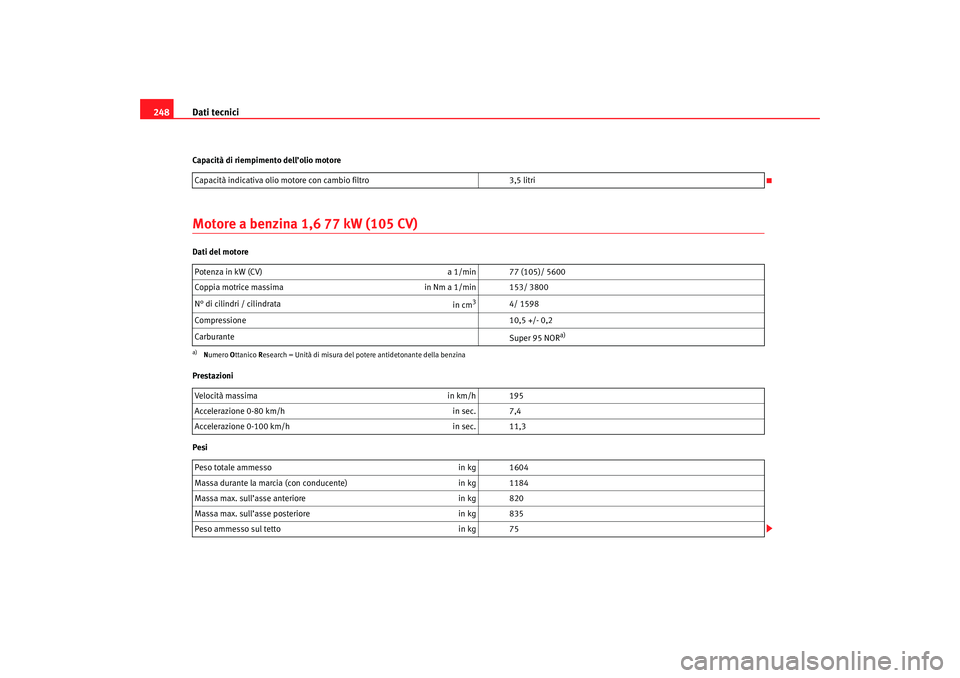

248Capacità di riempimento dell’olio motoreMotore a benzina 1,6 77 kW (105 CV)Dati del motore
Prestazioni
Pesi Capacità indicativa olio mo
tore con cambio filtro 3,5 litri
Potenza in kW (CV) a 1/min 77 (105)/ 5600
Coppia motrice massima in Nm a 1/min 153/ 3800
N° di cilindri / cilindrata in cm
3
4/ 1598
Compressione 10,5 +/- 0,2
Carburante Super 95 NOR
a)
a)Numero Ottanico Research = Unità di misura del potere antidetonante della benzinaVelocità massima in km/h 195
Accelerazione 0-80 km/h in sec. 7,4
Accelerazione 0-100 km/h in sec. 11,3
Peso totale ammesso in kg 1604
Massa durante la marcia (con conducente) in kg 1184
Massa max. sull’asse anteriore in kg 820
Massa max. sull’asse posteriore in kg 835
Peso ammesso sul tetto in kg 75
cordoba_italia_0706.book Seite 248 Dienstag, 29. August 2006 9:54 09
