Seat Cordoba 2007 Manuale del proprietario (in Italian)

Controlli e rabbocchi periodici199
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

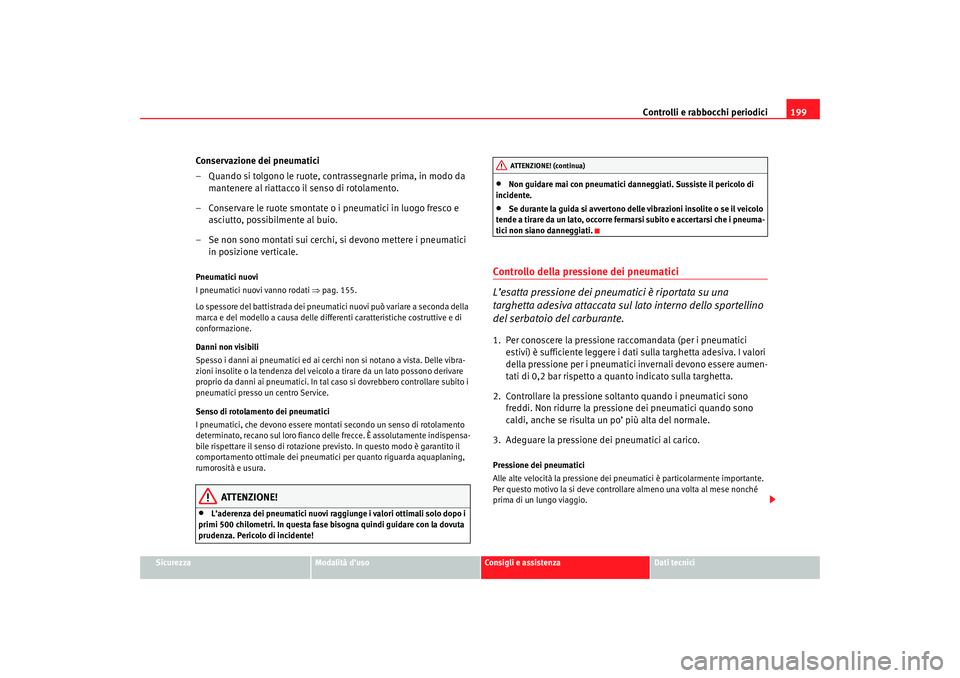

Conservazione dei pneumatici
– Quando si tolgono le ruote, contrassegnarle prima, in modo da
mantenere al riattacco il senso di rotolamento.
– Conservare le ruote smontate o i pneumatici in luogo fresco e asciutto, possibilmente al buio.
– Se non sono montati sui cerchi, si devono mettere i pneumatici in posizione verticale.Pneumatici nuovi
I pneumatici nuovi vanno rodati ⇒pag. 155.
Lo spessore del battistrada dei pneumatici nuovi può variare a seconda della
marca e del modello a causa delle differenti caratteristiche costruttive e di
conformazione.
Danni non visibili
Spesso i danni ai pneumatici ed ai cerchi non si notano a vista. Delle vibra-
zioni insolite o la tendenza del veicolo a tirare da un lato possono derivare
proprio da danni ai pneumatici. In tal ca so si dovrebbero controllare subito i
pneumatici presso un centro Service.
Senso di rotolamento dei pneumatici
I pneumatici, che devono essere montati secondo un senso di rotolamento
determinato, recano sul loro fianco dell e frecce. È assolutamente indispensa-
bile rispettare il senso di rotazione previsto. In questo modo è garantito il
comportamento ottimale dei pneumatici per quanto riguarda aquaplaning,
rumorosità e usura.
ATTENZIONE!
•
L’aderenza dei pneumatici nuovi raggiu nge i valori ottimali solo dopo i
primi 500 chilometri. In questa fase bisogna quindi guidare con la dovuta
prudenza. Pericolo di incidente!
•
Non guidare mai con pneumatici danne ggiati. Sussiste il pericolo di
incidente.
•
Se durante la guida si avvertono delle vibrazioni insolite o se il veicolo
tende a tirare da un lato, occorre fermarsi subito e accertarsi che i pneuma-
tici non siano danneggiati.
Controllo della pressione dei pneumatici
L’esatta pressione dei pneumatici è riportata su una
targhetta adesiva attaccata sul lato interno dello sportellino
del serbatoio del carburante.1. Per conoscere la pressione raccomandata (per i pneumatici estivi) è sufficiente leggere i dati sulla targhetta adesiva. I valori
della pressione per i pneumatici invernali devono essere aumen-
tati di 0,2 bar rispetto a quanto indicato sulla targhetta.
2. Controllare la pressione soltanto quando i pneumatici sono freddi. Non ridurre la pressione dei pneumatici quando sono
caldi, anche se risulta un po’ più alta del normale.
3. Adeguare la pressione dei pneumatici al carico.Pressione dei pneumatici
Alle alte velocità la pressione dei pneumatici è particolarmente importante.
Per questo motivo la si deve controllare almeno una volta al mese nonché
prima di un lungo viaggio.
ATTENZIONE! (continua)
cordoba_italia_0706.book Seite 199 Dien stag, 29. August 2006 9:54 09

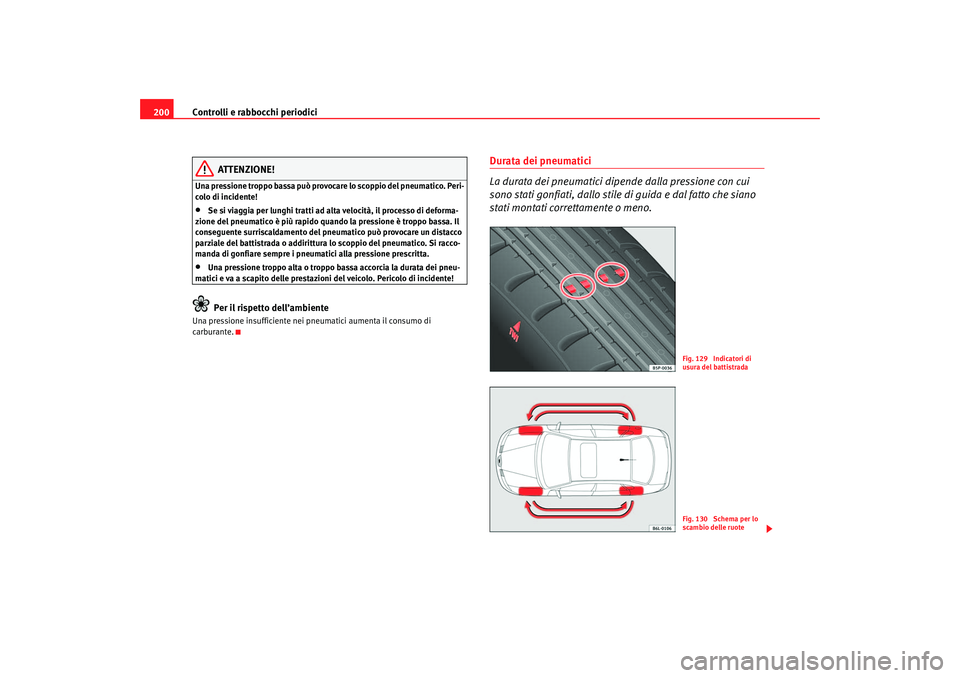

Controlli e rabbocchi periodici
200
ATTENZIONE!
Una pressione troppo bassa può provoc are lo scoppio del pneumatico. Peri-
colo di incidente!•
Se si viaggia per lunghi tratti ad alta velocità, il processo di deforma-
zione del pneumatico è più rapido quando la pressione è troppo bassa. Il
conseguente surriscaldamento del pneumatico può provocare un distacco
parziale del battistrada o addirittura lo scoppio del pneumatico. Si racco-
manda di gonfiare sempre i pneumatici alla pressione prescritta.
•
Una pressione troppo alta o troppo bassa accorcia la durata dei pneu-
matici e va a scapito delle prestazioni del veicolo. Pericolo di incidente!Per il rispetto dell’ambiente
Una pressione insufficiente nei pneumatici aumenta il consumo di
carburante.
Durata dei pneumatici
La durata dei pneumatici dipende dalla pressione con cui
sono stati gonfiati, dallo stile di guida e dal fatto che siano
stati montati correttamente o meno.
Fig. 129 Indicatori di
usura del battistradaFig. 130 Schema per lo
scambio delle ruote
cordoba_italia_0706.book Seite 200 Dien stag, 29. August 2006 9:54 09

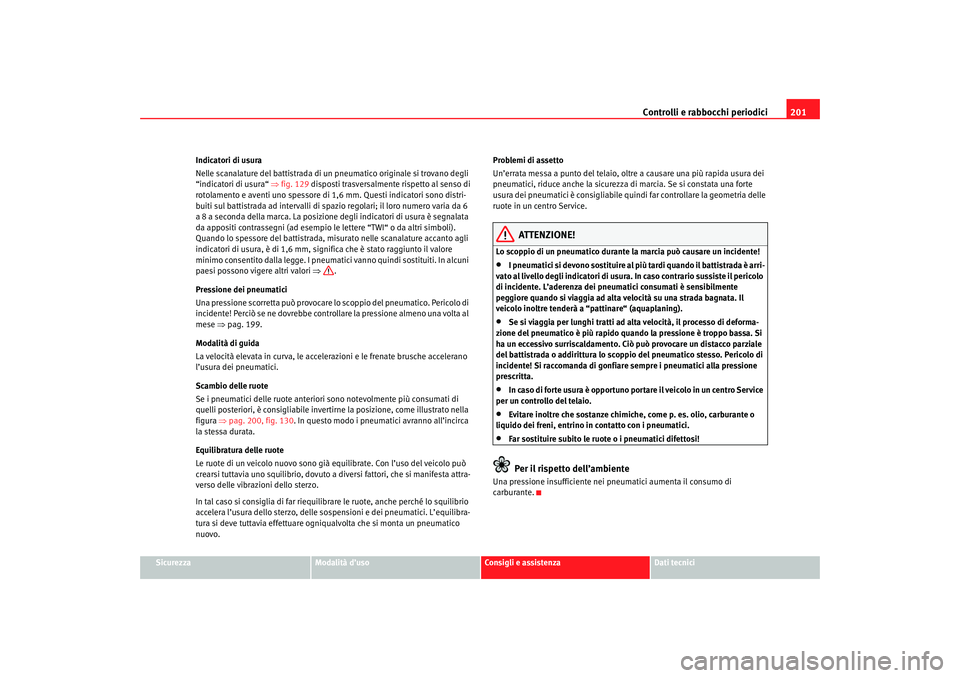

Controlli e rabbocchi periodici201
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Indicatori di usura
Nelle scanalature del battistrada di un pneumatico originale si trovano degli
“indicatori di usura“ ⇒
fig. 129 disp
osti trasversa lmente rispetto al sen so di
rotolamento e aventi uno spessore di 1,6 mm. Questi indicatori sono distri-
buiti sul battistrada ad intervalli di spaz io regolari; il loro numero varia da 6
a 8 a seconda della marca. La posizione degli indicatori di usura è segnalata
da appositi contrassegni (ad esempio le lettere “TWI“ o da altri simboli).
Quando lo spessore del battistrada, misurato nelle scanalature accanto agli
indicatori di usura, è di 1,6 mm, significa che è stato raggiunto il valore
minimo consentito dalla legge. I pneumati ci vanno quindi sostituiti. In alcuni
paesi possono vigere altri valori ⇒.
Pressione dei pneumatici
Una pressione scorretta può provocare lo scoppio del pneumatico. Pericolo di
incidente! Perciò se ne dovrebbe contro llare la pressione almeno una volta al
mese ⇒pag. 199.
Modalità di guida
La velocità elevata in curva, le accelerazioni e le frenate brusche accelerano
l’usura dei pneumatici.
Scambio delle ruote
Se i pneumatici delle ruote anteriori sono notevolmente più consumati di
quelli posteriori, è consigliabile invertirne la posizione, come illustrato nella
figura ⇒pag. 200, fig. 130. In questo modo i pneumatici avranno all’incirca
la stessa durata.
Equilibratura delle ruote
Le ruote di un veicolo nuovo sono già equilibrate. Con l’uso del veicolo può
crearsi tuttavia uno squilibrio, dovuto a diversi fattori, che si manifesta attra-
verso delle vibrazioni dello sterzo.
In tal caso si consiglia di far riequilibrare le ruote, anche perché lo squilibrio
accelera l’usura dello sterzo, delle sospensioni e dei pneumatici. L’equilibra-
tura si deve tuttavia effettuare ogniqualvolta che si monta un pneumatico
nuovo. Problemi di assetto
Un’errata messa a punto del telaio, oltre a causare una più rapida usura dei
pneumatici, riduce anche la sicurezza di marcia. Se si constata una forte
usura dei pneumatici è consigliabile quindi far controllare la geometria delle
ruote in un centro Service.
ATTENZIONE!
Lo scoppio di un pneumatico durante la marcia può causare un incidente!•
I pneumatici si devono sostituire al
più tardi quando il battistrada è arri-
vato al livello degli indicatori di usura. In caso contrario sussiste il pericolo
di incidente. L’aderenza dei pneumatici consumati è sensibilmente
peggiore quando si viaggia ad alta velocità su una strada bagnata. Il
veicolo inoltre tenderà a “pattinare“ (aquaplaning).
•
Se si viaggia per lunghi tratti ad alta velocità, il processo di deforma-
zione del pneumatico è più rapido quando la pressione è troppo bassa. Si
ha un eccessivo surriscaldamento. Ciò può provocare un distacco parziale
del battistrada o addirittura lo scoppio del pneumatico stesso. Pericolo di
incidente! Si raccomanda di gonfiare sempre i pneumatici alla pressione
prescritta.
•
In caso di forte usura è opportuno portare il veicolo in un centro Service
per un controllo del telaio.
•
Evitare inoltre che sostanze chimiche, come p. es. olio, carburante o
liquido dei freni, entrino in contatto con i pneumatici.
•
Far sostituire subito le ruote o i pneumatici difettosi!Per il rispetto dell’ambiente
Una pressione insufficiente nei pn eumatici aumenta il consumo di
carburante.
cordoba_italia_0706.book Seite 201 Dien stag, 29. August 2006 9:54 09

Controlli e rabbocchi periodici

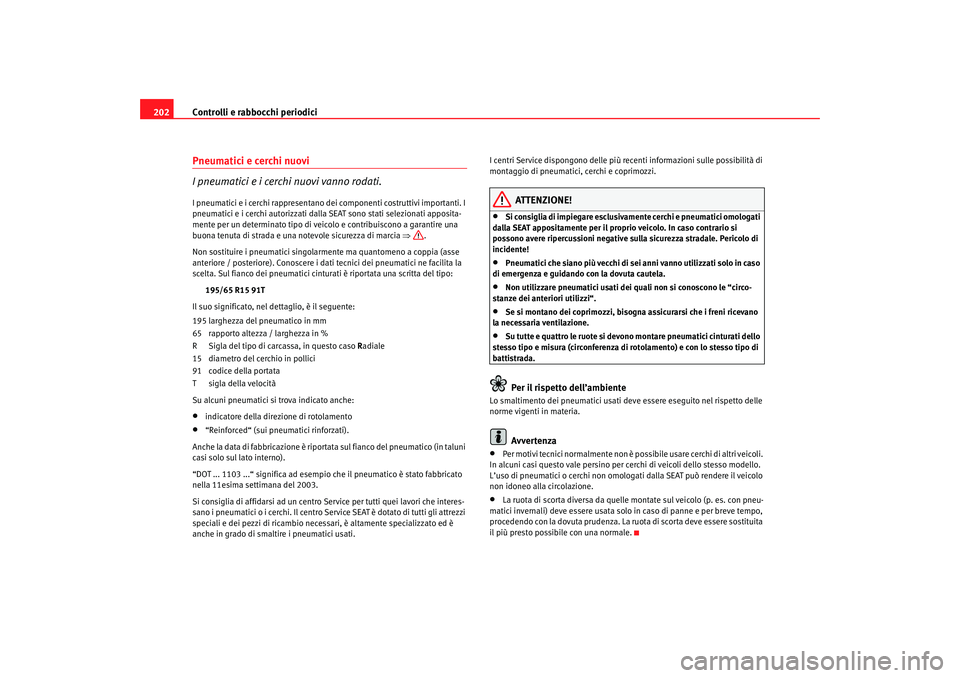

202Pneumatici e cerchi nuovi
I pneumatici e i cerchi nuovi vanno rodati.I pneumatici e i cerchi rappresentano dei componenti costruttivi importanti. I
pneumatici e i cerchi autorizzati dalla SEAT sono stati selezionati apposita-
mente per un determinato tipo di veicolo e contribuiscono a garantire una
buona tenuta di strada e una notevole sicurezza di marcia ⇒.
Non sostituire i pneumatici singolarmente ma quantomeno a coppia (asse
anteriore / posteriore). Conoscere i dati tecnici dei pneumatici ne facilita la
scelta. Sul fianco dei pneumatici cinturati è riportata una scritta del tipo: 195/65 R15 91T
Il suo significato, nel de ttaglio, è il seguente:
195 larghezza del pneumatico in mm
65 rapporto altezza / larghezza in %
R Sigla del tipo di carcassa, in questo caso Radiale
15 diametro del cerchio in pollici
91 codice della portata
T sigla della velocità
Su alcuni pneumatici si trova indicato anche:•
indicatore della direzione di rotolamento
•
“Reinforced“ (sui pneumatici rinforzati).
Anche la data di fabbricazione è riportat a sul fianco del pneumatico (in taluni
casi solo sul lato interno).
“DOT ... 1103 ...“ significa ad esempio ch e il pneumatico è stato fabbricato
nella 11esima settimana del 2003.
Si consiglia di affidarsi ad un centro Service per tutti quei lavori che interes-
sano i pneumatici o i cerchi. Il centro Service SEAT è dotato di tutti gli attrezzi
speciali e dei pezzi di ricambio necessari, è altamente specializzato ed è
anche in grado di smaltire i pneumatici usati. I centri Service dispongono delle più recenti informazioni sulle possibilità di
montaggio di pneumatici, cerchi e coprimozzi.
ATTENZIONE!
•
Si consiglia di impiegare esclusivamente cerchi e pneumatici omologati
dalla SEAT appositamente per il proprio veicolo. In caso contrario si
possono avere ripercussioni negative sulla sicurezza stradale. Pericolo di
incidente!
•
Pneumatici che siano più vecchi di sei anni vanno utilizzati solo in caso
di emergenza e guidando con la dovuta cautela.
•
Non utilizzare pneumatici usati dei quali non si conoscono le “circo-
stanze dei anteriori utilizzi“.
•
Se si montano dei coprimozzi, bisogn a assicurarsi che i freni ricevano
la necessaria ventilazione.
•
Su tutte e quattro le ruote si devono montare pneumatici cinturati dello
stesso tipo e misura (circonferenza di rotolamento) e con lo stesso tipo di
battistrada.Per il rispetto dell’ambiente
Lo smaltimento dei pneumatici usati deve essere eseguito nel rispetto delle
norme vigenti in materia.
Avvertenza
•
Per motivi tecnici normalmente non è possibile usare cerchi di altri veicoli.
In alcuni casi questo vale persino per cerchi di veicoli dello stesso modello.
L’uso di pneumatici o cerchi non omologati dalla SEAT può rendere il veicolo
non idoneo alla circolazione.
•
La ruota di scorta diversa da quelle montate sul veicolo (p. es. con pneu-
matici invernali) deve essere usata solo in caso di panne e per breve tempo,
procedendo con la dovuta prudenza. La ruota di scorta deve essere sostituita
il più presto possibile con una normale.
cordoba_italia_0706.book Seite 202 Dien stag, 29. August 2006 9:54 09

Controlli e rabbocchi periodici203
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

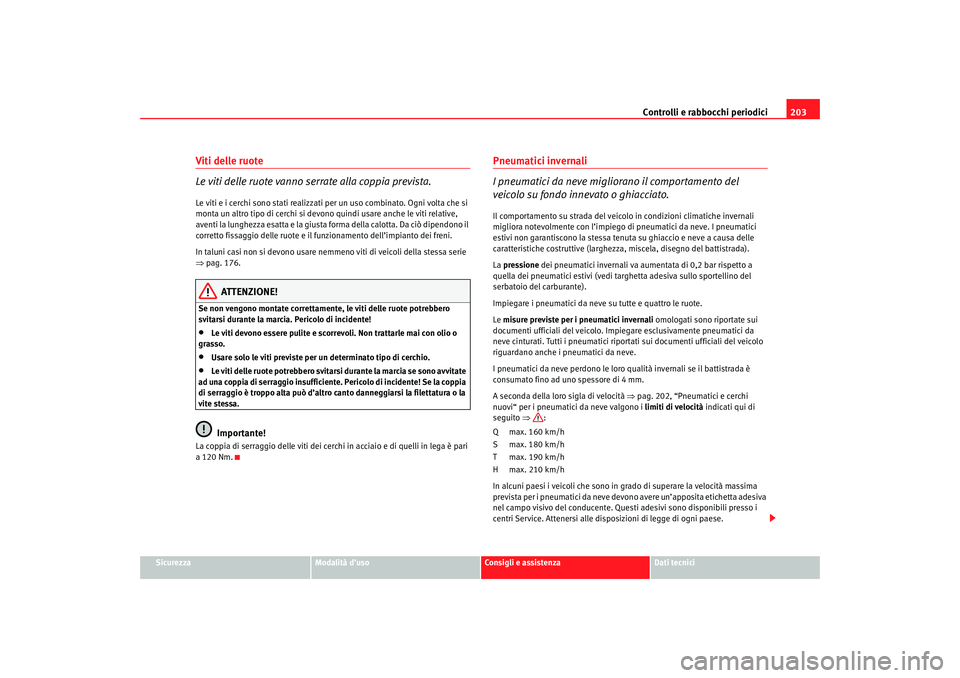

Viti delle ruote
Le viti delle ruote vanno serrate alla coppia prevista.Le viti e i cerchi sono stati realizzati per un uso combinato. Ogni volta che si
monta un altro tipo di cerchi si devono quindi usare anche le viti relative,
aventi la lunghezza esatta e la giusta forma della calotta. Da ciò dipendono il
corretto fissaggio delle ruote e il funzionamento dell’impianto dei freni.
In taluni casi non si devono usare nemmeno viti di veicoli della stessa serie
⇒pag. 176.
ATTENZIONE!
Se non vengono montate correttamente, le viti delle ruote potrebbero
svitarsi durante la marcia. Pericolo di incidente!•
Le viti devono essere pulite e scorrevoli. Non trattarle mai con olio o
grasso.
•
Usare solo le viti previste per un determinato tipo di cerchio.
•
Le viti delle ruote potrebbero svitarsi durante la marcia se sono avvitate
ad una coppia di serraggio insufficiente. Pericolo di incidente! Se la coppia
di serraggio è troppo alta può d’altro canto danneggiarsi la filettatura o la
vite stessa.Importante!
La coppia di serraggio delle viti dei cerchi in acciaio e di quelli in lega è pari
a 120 Nm.
Pneumatici invernali
I pneumatici da neve migliorano il comportamento del
veicolo su fondo innevato o ghiacciato.Il comportamento su strada del veic olo in condizioni climatiche invernali
migliora notevolmente con l’impiego di pneumatici da neve. I pneumatici
estivi non garantiscono la stessa tenuta su ghiaccio e neve a causa delle
caratteristiche costruttive (larghezza, miscela, disegno del battistrada).
La pressione dei pneumatici invernali va aumentata di 0,2 bar rispetto a
quella dei pneumatici estivi (vedi targhetta adesiva sullo sportellino del
serbatoio del carburante).
Impiegare i pneumatici da neve su tutte e quattro le ruote.
Le misure previste per i pneumatici invernali omologati sono riportate sui
documenti ufficiali del veicolo. Impiegare esclusivamente pneumatici da
neve cinturati. Tutti i pneumatici riportati sui documenti ufficiali del veicolo
riguardano anche i pneumatici da neve.
I pneumatici da neve perdono le loro qualità invernali se il battistrada è
consumato fino ad uno spessore di 4 mm.
A seconda della loro sigla di velocità ⇒pag. 202, “Pneumatici e cerchi
nuovi“ per i pneumatici da neve valgono i limiti di velocità indicati qui di
segui t
o ⇒ :
Q
max. 160 km/h
S max. 1
80 km/h
T max. 190 km/h
H max. 210 km/h
In alcuni paesi i veicoli che sono in grado di superare la velocità massima
prevista per i pneumatici da neve devono avere un’apposita etichetta adesiva
nel campo visivo del conducente. Questi adesivi sono disponibili presso i
centri Service. Attenersi alle disposizioni di legge di ogni paese.
cordoba_italia_0706.book Seite 203 Dien stag, 29. August 2006 9:54 09

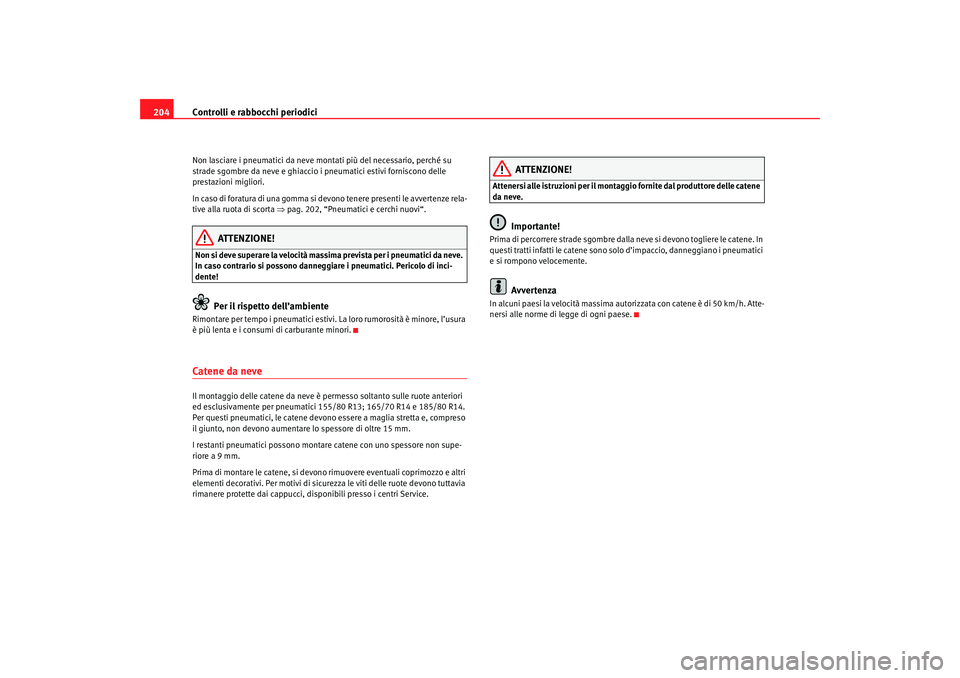

Controlli e rabbocchi periodici
204Non lasciare i pneumatici da neve montati più del necessario, perché su
strade sgombre da neve e ghiaccio i pneumatici estivi forniscono delle
prestazioni migliori.
In caso di foratura di una gomma si devono tenere presenti le avvertenze rela-
tive alla ruota di scorta ⇒pag. 202, “Pneumatici e cerchi nuovi“.
ATTENZIONE!
Non si deve superare la velocità massima prevista per i pneumatici da neve.
In caso contrario si possono danneggiare i pneumatici. Pericolo di inci-
dente!
Per il rispetto dell’ambiente
Rimontare per tempo i pneumatici estivi . La loro rumorosità è minore, l’usura
è più lenta e i consumi di carburante minori.Catene da neveIl montaggio delle catene da neve è permesso soltanto sulle ruote anteriori
ed esclusivamente per pneumatici 155/80 R13; 165/70 R14 e 185/80 R14.
Per questi pneumatici, le catene devono essere a maglia stretta e, compreso
il giunto, non devono aumentare lo spessore di oltre 15 mm.
I restanti pneumatici possono montare catene con uno spessore non supe-
riore a 9 mm.
Prima di montare le catene, si devono rimuovere eventuali coprimozzo e altri
elementi decorativi. Per motivi di sicurezza le viti delle ruote devono tuttavia
rimanere protette dai cappucci, disponibili presso i centri Service.
ATTENZIONE!
Attenersi alle istruzioni per il monta ggio fornite dal produttore delle catene
da neve.
Importante!
Prima di percorrere strade sgombre dalla neve si devono togliere le catene. In
questi tratti infatti le catene sono solo d’impaccio, danneggiano i pneumatici
e si rompono velocemente.
Avvertenza
In alcuni paesi la velocità massima autorizzata con catene è di 50 km/h. Atte-
nersi alle norme di legge di ogni paese.
cordoba_italia_0706.book Seite 204 Dien stag, 29. August 2006 9:54 09

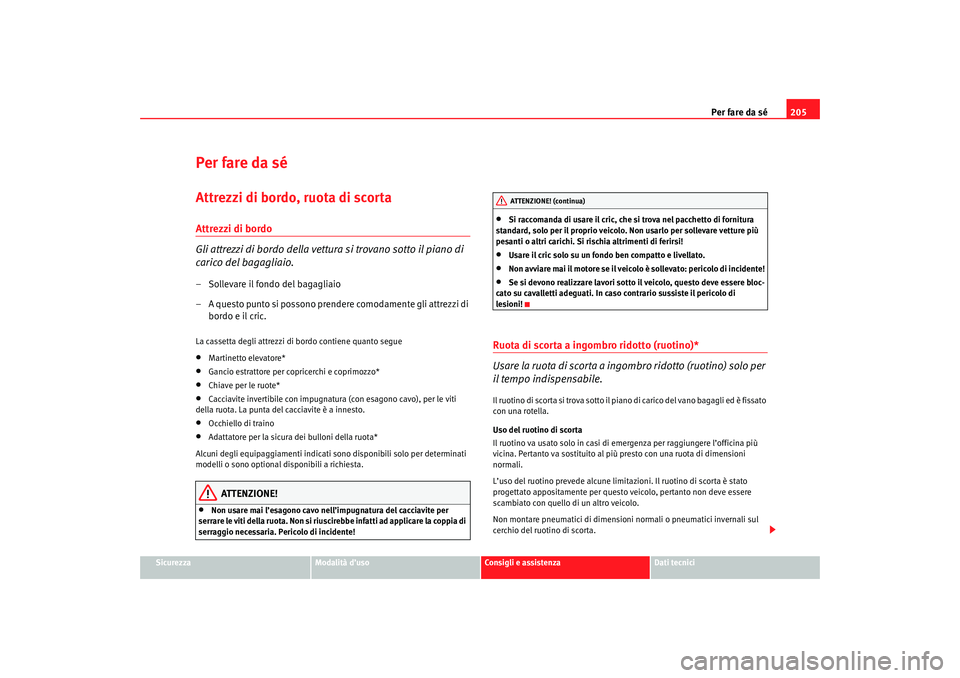

Per fare da sé205
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Per fare da séAttrezzi di bordo, ruota di scortaAttrezzi di bordo
Gli attrezzi di bordo della vettura si trovano sotto il piano di
carico del bagagliaio.– Sollevare il fondo del bagagliaio
– A questo punto si possono prendere comodamente gli attrezzi di
bordo e il cric.La cassetta degli attrezzi di bordo contiene quanto segue•
Martinetto elevatore*
•
Gancio estrattore per copricerchi e coprimozzo*
•
Chiave per le ruote*
•
Cacciavite invertibile con impugnatur a (con esagono cavo), per le viti
della ruota. La punta del cacciavite è a innesto.
•
Occhiello di traino
•
Adattatore per la sicura dei bulloni della ruota*
Alcuni degli equipa ggiamenti indicati sono disp onibili solo per determinati
modelli o sono optional disponibili a richiesta.
ATTENZIONE!
•
Non usare mai l’esagono cavo nell’impugnatura del cacciavite per
serrare le viti della ruota. Non si riuscirebbe infatti ad applicare la coppia di
serraggio necessaria. Pericolo di incidente!
•
Si raccomanda di usare il cric, che si trova nel pacchetto di fornitura
standard, solo per il proprio veicolo. Non usarlo per sollevare vetture più
pesanti o altri carichi. Si rischia altrimenti di ferirsi!
•
Usare il cric solo su un fondo ben compatto e livellato.
•
Non avviare mai il motore se il veicolo è sollevato: pericolo di incidente!
•
Se si devono realizzare lavori sotto il veicolo, questo deve essere bloc-
cato su cavalletti adeguati. In caso contrario sussiste il pericolo di
lesioni!
Ruota di scorta a ingombro ridotto (ruotino)*
Usare la ruota di scorta a ingombro ridotto (ruotino) solo per
il tempo indispensabile.Il ruotino di scorta si trova sotto il piano di carico del vano bagagli ed è fissato
con una rotella.
Uso del ruotino di scorta
Il ruotino va usato solo in casi di emergenza per raggiungere l’officina più
vicina. Pertanto va sostituito al più presto con una ruota di dimensioni
normali.
L’uso del ruotino prevede alcune limita zioni. Il ruotino di scorta è stato
progettato appositament e per questo veicolo, pertanto non deve essere
scambiato con quello di un altro veicolo.
Non montare pneumatici di dimensioni normali o pneumatici invernali sul
cerchio del ruotino di scorta.
ATTENZIONE! (continua)
cordoba_italia_0706.book Seite 205 Dien stag, 29. August 2006 9:54 09

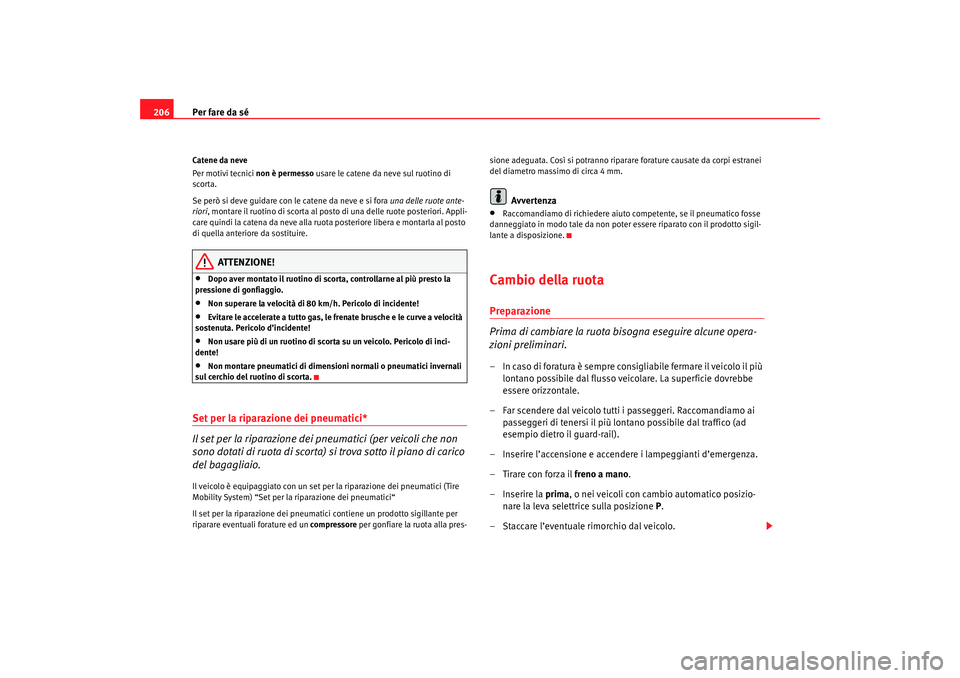

Per fare da sé
206Catene da neve
Per motivi tecnici non è permesso usare le catene da neve sul ruotino di
scorta.
Se però si deve guidare con le catene da neve e si fora una delle ruote ante-
riori , montare il ruotino di scorta al posto di una delle ruote posteriori. Appli-
care quindi la catena da neve alla ruot a posteriore libera e montarla al posto
di quella anteriore da sostituire.
ATTENZIONE!
•
Dopo aver montato il ruotino di scorta, controllarne al più presto la
pressione di gonfiaggio.
•
Non superare la velocità di 80 km/h. Pericolo di incidente!
•
Evitare le accelerate a tutto gas, le frenate brusche e le curve a velocità
sostenuta. Pericolo d’incidente!
•
Non usare più di un ruotino di scorta su un veicolo. Pericolo di inci-
dente!
•
Non montare pneumatici di dimensioni normali o pneumatici invernali
sul cerchio del ruotino di scorta.
Set per la riparazione dei pneumatici*
Il set per la riparazione dei pneumatici (per veicoli che non
sono dotati di ruota di scorta) si trova sotto il piano di carico
del bagagliaio.Il veicolo è equipaggiato con un set per la riparazione dei pneumatici (Tire
Mobility System) “Set per la riparazione dei pneumatici“
Il set per la riparazione dei pneumatici contiene un prodotto sigillante per
riparare eventuali forature ed un compressore per gonfiare la ruota alla pres- sione adeguata. Così si potranno riparare forature causate da corpi estranei
del diametro massimo di circa 4 mm.
Avvertenza
•
Raccomandiamo di richiedere aiuto competente, se il pneumatico fosse
danneggiato in modo tale da non poter essere riparato con il prodotto sigil-
lante a disposizione.
Cambio della ruotaPreparazione
Prima di cambiare la ruota bisogna eseguire alcune opera-
zioni preliminari.– In caso di foratura è sempre consigliabile fermare il veicolo il più lontano possibile dal flusso veicolare. La superficie dovrebbe
essere orizzontale.
– Far scendere dal veicolo tutti i passeggeri. Raccomandiamo ai passeggeri di tenersi il più lontano possibile dal traffico (ad
esempio dietro il guard-rail).
– Inserire l’accensione e accendere i lampeggianti d’emergenza.
– Tirare con forza il freno a mano.
–Inserire la prima, o nei veicoli con cambio automatico posizio-
nare la leva selettrice sulla posizione P.
– Staccare l’eventuale rimorchio dal veicolo.
cordoba_italia_0706.book Seite 206 Dien stag, 29. August 2006 9:54 09

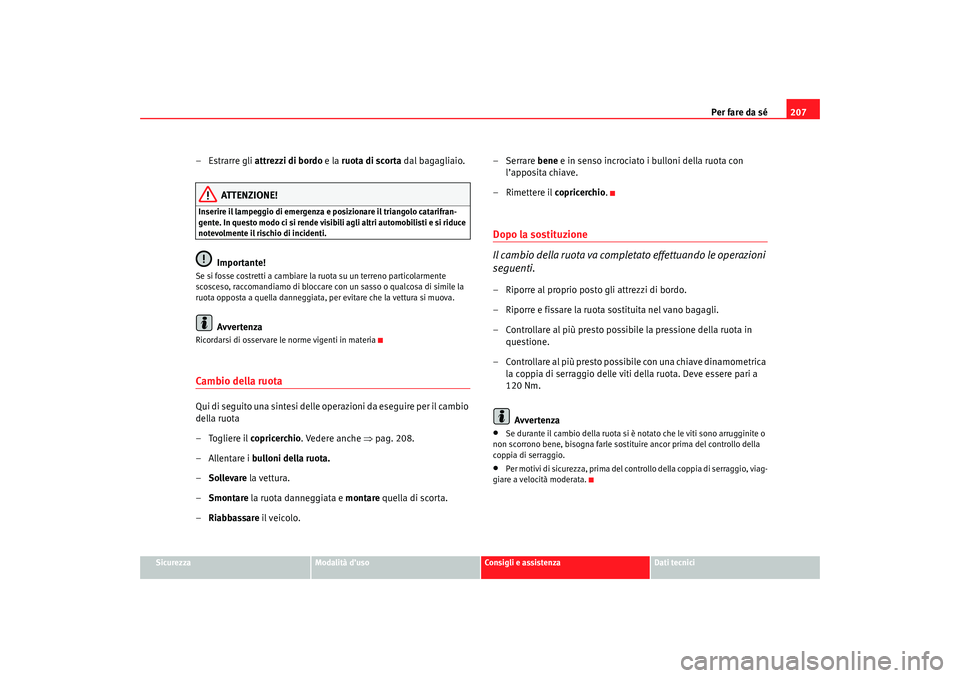

Per fare da sé207
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
– Estrarre gli attrezzi di bordo e la ruota di scorta dal bagagliaio.
ATTENZIONE!
Inserire il lampeggio di emergenza e posizionare il triangolo catarifran-
gente. In questo modo ci si rende visibili agli altri automobilisti e si riduce
notevolmente il rischio di incidenti.
Importante!
Se si fosse costretti a cambiare la ruota su un terreno particolarmente
scosceso, raccomandiamo di bloccare con un sasso o qualcosa di simile la
ruota opposta a quella danneggiata, per evitare che la vettura si muova.
Avvertenza
Ricordarsi di osservare le norme vigenti in materiaCambio della ruotaQui di seguito una sintesi delle operazioni da eseguire per il cambio
della ruota
– Togliere il copricerchio. Vedere anche ⇒pag. 208.
– Allentare i bulloni della ruota.
– Sollevare la vettura.
– Smontare la ruota danneggiata e montare quella di scorta.
– Riabbassare il veicolo. – Serrare
bene e in senso incrociato i bulloni della ruota con
l’apposita chiave.
–Rimettere il copricerchio.
Dopo la sostituzione
Il cambio della ruota va completato effettuando le operazioni
seguenti.– Riporre al proprio posto gli attrezzi di bordo.
– Riporre e fissare la ruota sostituita nel vano bagagli.
– Controllare al più presto possibile la pressione della ruota in
questione.
– Controllare al più presto possibile con una chiave dinamometrica la coppia di serraggio delle viti della ruota. Deve essere pari a
120 Nm.
Avvertenza•
Se durante il cambio della ruota si è notato che le viti sono arrugginite o
non scorrono bene, bisogna farle sostituire ancor prima del controllo della
coppia di serraggio.
•
Per motivi di sicurezza, prima del controllo della coppia di serraggio, viag-
giare a velocità moderata.
cordoba_italia_0706.book Seite 207 Dien stag, 29. August 2006 9:54 09

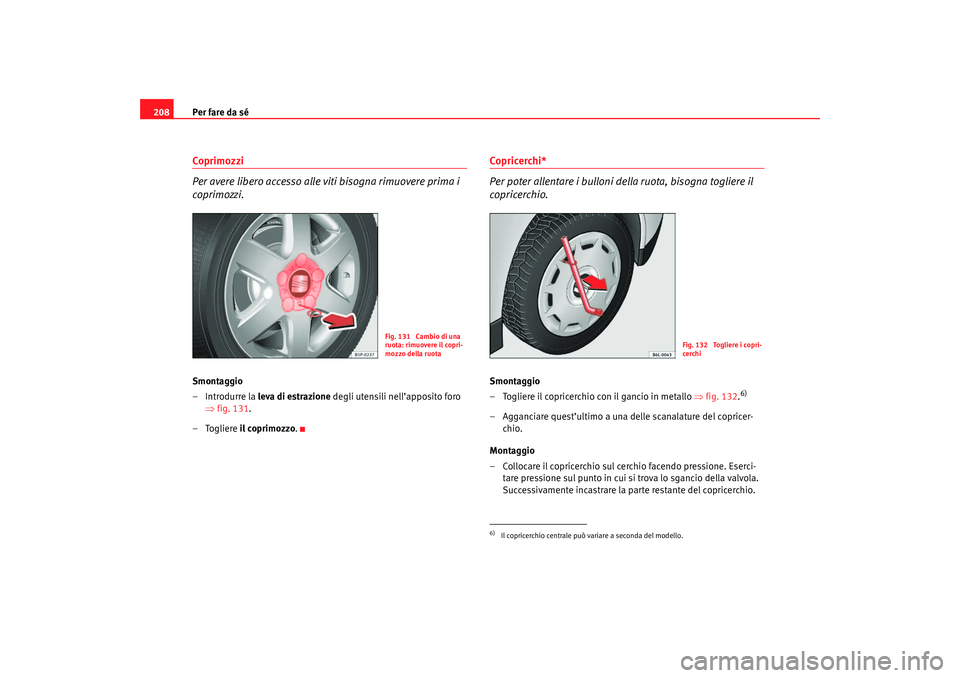

Per fare da sé
208Coprimozzi
Per avere libero accesso alle viti bisogna rimuovere prima i
coprimozzi.Smontaggio
– Introdurre la leva di estrazione degli utensili nell’apposito foro
⇒ fig. 131.
– Togliere il coprimozzo .
Copricerchi*
Per poter allentare i bulloni dell a ruota, bisogna togliere il
copricerchio.Smontaggio
– Togliere il copricerchio con il gancio in metallo ⇒fig. 132 .
6)
– Agganciare quest’ultimo a una delle scanalature del copricer-
chio.
Montaggio
– Collocare il copricerchio sul cerchio facendo pressione. Eserci- tare pressione sul punto in cui si trova lo sgancio della valvola.
Successivamente incastrare la parte restante del copricerchio.
Fig. 131 Cambio di una
ruota: rimuovere il copri-
mozzo della ruota
6)Il copricerchio centrale può variare a seconda del modello.
Fig. 132 Togliere i copri-
cerchi
cordoba_italia_0706.book Seite 208 Dien stag, 29. August 2006 9:54 09
