Cinture di sicurezza19
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

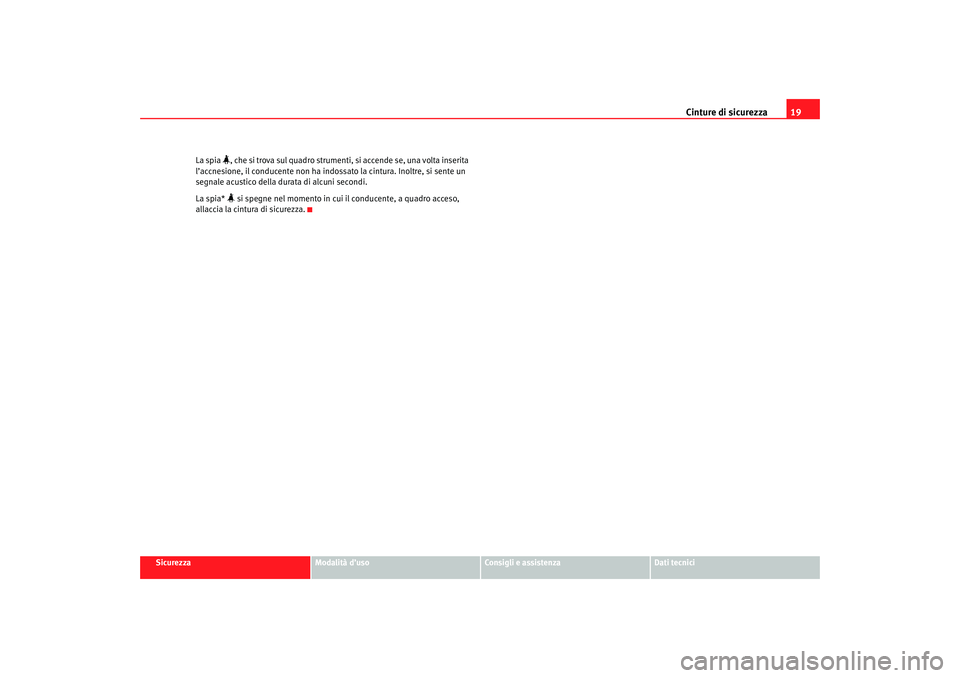

La spia
, che si trova sul quadro strumenti, si accende se, una volta inserita
l’accnesione, il conducente non ha indossato la cintura. Inoltre, si sente un
segnale acustico della durata di alcuni secondi.
La spia*  si spegne nel momento in cui il conducente, a quadro acceso,
allaccia la cintura di sicurezza.
cordoba_italia_0706.book Seite 19 Dienstag, 29. August 2006 9:54 09

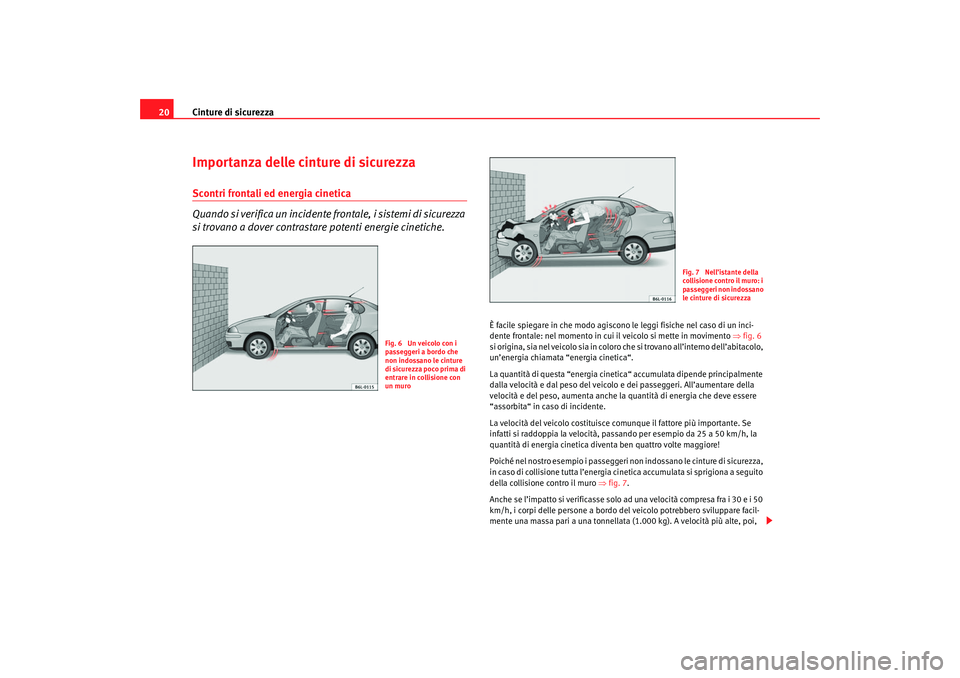

Cinture di sicurezza
20Importanza delle cinture di sicurezzaScontri frontali ed energia cinetica
Quando si verifica un incidente frontale, i sistemi di sicurezza
si trovano a dover contrastare potenti energie cinetiche.
È facile spiegare in che modo agiscono le leggi fisiche nel caso di un inci-
dente frontale: nel momento in cui il veicolo si mette in movimento ⇒ fig. 6
si origina, sia nel veicolo sia in coloro che si trovano all’interno dell’abitacolo,
un’energia chiamata “energia cinetica“.
La quantità di questa “energia cinetica“ accumulata dipende principalmente
dalla velocità e dal peso del veicolo e dei passeggeri. All’aumentare della
velocità e del peso, aumenta anche la quantità di energia che deve essere
“assorbita“ in caso di incidente.
La velocità del veicolo costituisce comu nque il fattore più importante. Se
infatti si raddoppia la velocità, passando per esempio da 25 a 50 km/h, la
quantità di energia cinetica diventa ben quattro volte maggiore!
Poiché nel nostro esempio i passeggeri non indossano le cinture di sicurezza,
in caso di collisione tutta l’energia cinetica accumulata si sprigiona a seguito
della collisione contro il muro ⇒fig. 7 .
Anche se l’impatto si verificasse solo ad una velocità compresa fra i 30 e i 50
km/h, i corpi delle persone a bordo de l veicolo potrebbero sviluppare facil-
mente una massa pari a una tonnellata (1.000 kg). A velocità più alte, poi,
Fig. 6 Un veicolo con i
passeggeri a bordo che
non indossano le cinture
di sicurezza poco prima di
entrare in collisione con
un muro
Fig. 7 Nell’istante della
collisione contro il muro: i
passeggeri non indossano
le cinture di sicurezza
cordoba_italia_0706.book Seite 20 Dienstag, 29. August 2006 9:54 09

Cinture di sicurezza21
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

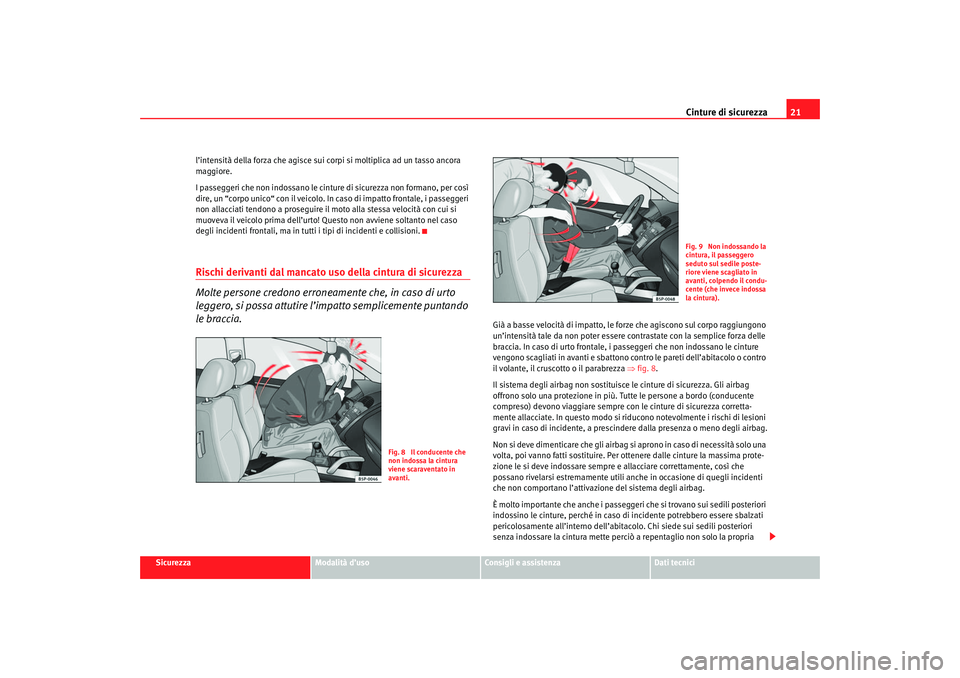

l’intensità della forza che agisce sui corpi si moltiplica ad un tasso ancora
maggiore.
I passeggeri che non indossano le cinture di sicurezza non formano, per così
dire, un “corpo unico“ con il veicolo. In caso di impatto frontale, i passeggeri
non allacciati tendono a proseguire il moto alla stessa velocità con cui si
muoveva il veicolo prima dell’urto! Questo non avviene soltanto nel caso
degli incidenti frontali, ma in tutti i tipi di incidenti e collisioni.
Rischi derivanti dal mancato uso della cintura di sicurezza
Molte persone credono erroneamente che, in caso di urto
leggero, si possa attutire l’
impatto semplicemente puntando
le braccia.
Già a basse velocità di impatto, le forze che agiscono sul corpo raggiungono
un’intensità tale da non poter essere contrastate con la semplice forza delle
braccia. In caso di urto frontale, i passeggeri che non indossano le cinture
vengono scagliati in avanti e sbattono co ntro le pareti dell’abitacolo o contro
il volante, il cruscotto o il parabrezza ⇒fig. 8.
Il sistema degli airbag non sostituisc e le cinture di sicurezza. Gli airbag
offrono solo una protezione in più. Tutte le persone a bordo (conducente
compreso) devono viaggiare sempre con le cinture di sicurezza corretta-
mente allacciate. In questo modo si ridu cono notevolmente i rischi di lesioni
gravi in caso di incidente, a prescindere dalla presenza o meno degli airbag.
Non si deve dimenticare che gli airbag si aprono in caso di necessità solo una
volta, poi vanno fatti sostituire. Per ottenere dalle cinture la massima prote-
zione le si deve indossare sempre e allacciare correttamente, così che
possano rivelarsi estremamente utili anche in occasione di quegli incidenti
che non comportano l’attivazi one del sistema degli airbag.
È molto importante che anche i passeggeri che si trovano sui sedili posteriori
indossino le cinture, perché in caso di incidente potrebbero essere sbalzati
pericolosamente all’interno dell’abitacolo. Chi siede sui sedili posteriori
senza indossare la cintura mette perci ò a repentaglio non solo la propria
Fig. 8 Il conducente che
non indossa la cintura
viene scaraventato in
avanti.
Fig. 9 Non indossando la
cintura, il passeggero
seduto sul sedile poste-
riore viene scagliato in
avanti, colpendo il condu-
cente (che invece indossa
la cintura).
cordoba_italia_0706.book Seite 21 Dienstag, 29. August 2006 9:54 09

Cinture di sicurezza

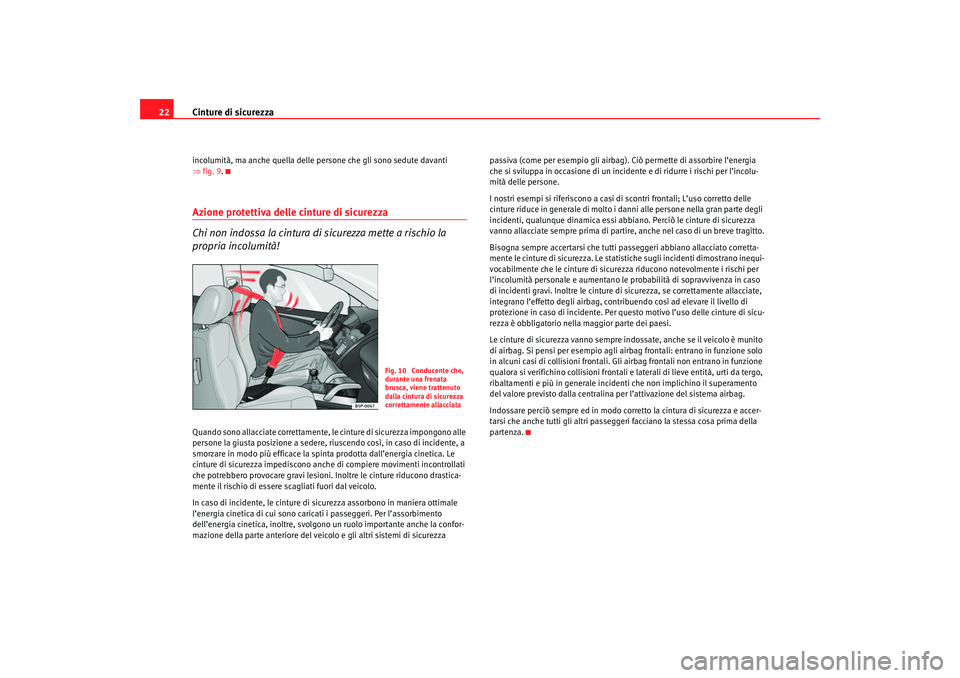

22incolumità, ma anche quella delle persone che gli sono sedute davanti
⇒ fig. 9 .Azione protettiva delle cinture di sicurezza
Chi non indossa la cintura di sicurezza mette a rischio la
propria incolumità!Quando sono allacciate correttamente, le cinture di sicurezza impongono alle
persone la giusta posizione a sedere, riuscendo così, in caso di incidente, a
smorzare in modo più efficace la spinta prodotta dall’energia cinetica. Le
cinture di sicurezza impediscono anche di compiere movimenti incontrollati
che potrebbero provocare gravi lesioni. Inoltre le cinture riducono drastica-
mente il rischio di essere scagliati fuori dal veicolo.
In caso di incidente, le cinture di sicurezza assorbono in maniera ottimale
l’energia cinetica di cui sono cari cati i passeggeri. Per l’assorbimento
dell’energia cinetica, inoltre, svolgono un ruolo importante anche la confor-
mazione della parte anteriore del veic olo e gli altri sistemi di sicurezza passiva (come per esempio gli airbag). Ciò permette di assorbire l’energia
che si sviluppa in occasione di un incidente e di ridurre i rischi per l’incolu-
mità delle persone.
I nostri esempi si riferiscono a casi
di scontri frontali; L’uso corretto delle
cinture riduce in generale di molto i da nni alle persone nella gran parte degli
incidenti, qualunque dinamica essi abbi ano. Perciò le cinture di sicurezza
vanno allacciate sempre prima di partire, anche nel caso di un breve tragitto.
Bisogna sempre accertarsi che tutti passeggeri abbiano allacciato corretta-
mente le cinture di sicurezza. Le statis tiche sugli incidenti dimostrano inequi-
vocabilmente che le cinture di sicurezza riducono notevolmente i rischi per
l’incolumità personale e aumentano le probabilità di sopravvivenza in caso
di incidenti gravi. Inoltre le cinture di sicurezza, se correttamente allacciate,
integrano l’effetto degli airbag, contribuendo così ad elevare il livello di
protezione in caso di incidente. Per questo motivo l’uso delle cinture di sicu-
rezza è obbligatorio nella maggior parte dei paesi.
Le cinture di sicurezza vanno sempre indossate, anche se il veicolo è munito
di airbag. Si pensi per esempio agli airbag frontali: entrano in funzione solo
in alcuni casi di collisioni frontali. Gli airbag frontali non entrano in funzione
qualora si verifichino collisioni frontali e laterali di lieve entità, urti da tergo,
ribaltamenti e più in generale incide nti che non implichino il superamento
del valore previsto dalla centralina per l’attivazione del sistema airbag.
Indossare perciò sempre ed in modo corretto la cintura di sicurezza e accer-
tarsi che anche tutti gli altri passeggeri facciano la stessa cosa prima della
partenza.
Fig. 10 Conducente che,
durante una frenata
brusca, viene trattenuto
dalla cintura di sicurezza
correttamente allacciata
cordoba_italia_0706.book Seite 22 Dienstag, 29. August 2006 9:54 09

Cinture di sicurezza23
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

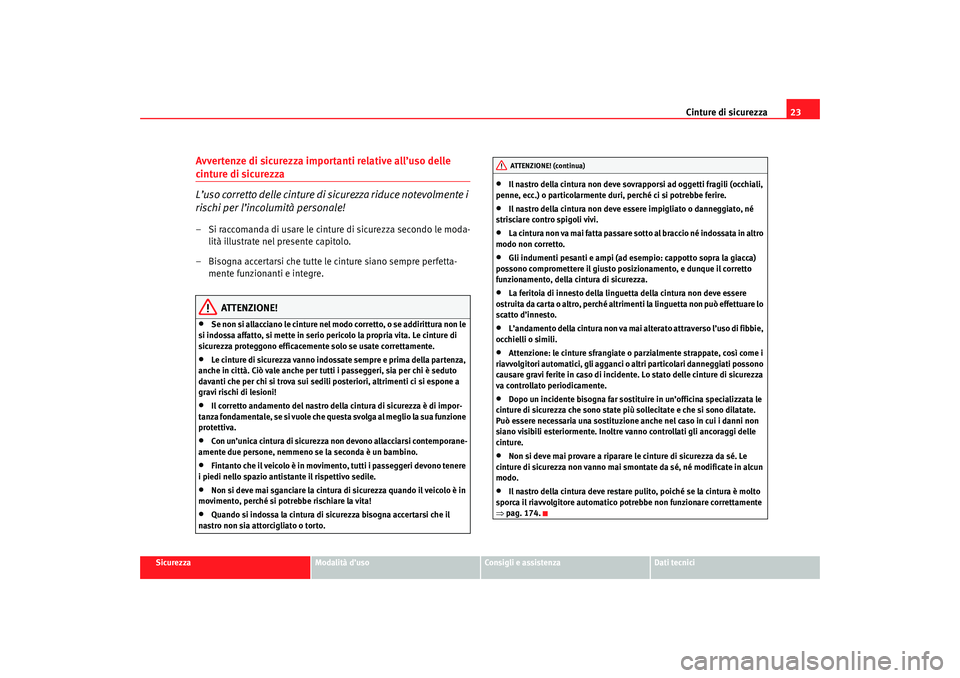

Avvertenze di sicurezza importanti relative all’uso delle cinture di sicurezza
L’uso corretto delle cinture di sicurezza riduce notevolmente i
rischi per l’incolumità personale!– Si raccomanda di usare le cinture di sicurezza secondo le moda-
lità illustrate nel presente capitolo.
– Bisogna accertarsi che tutte le cinture siano sempre perfetta- mente funzionanti e integre.
ATTENZIONE!
•
Se non si allacciano le cinture nel modo corretto, o se addirittura non le
si indossa affatto, si mette in serio pericolo la propria vita. Le cinture di
sicurezza proteggono efficacemente solo se usate correttamente.
•
Le cinture di sicurezza vanno indossate sempre e prima della partenza,
anche in città. Ciò vale anche per tutti i passeggeri, sia per chi è seduto
davanti che per chi si trova sui sedili posteriori, altrimenti ci si espone a
gravi rischi di lesioni!
•
Il corretto andamento del nastro della cintura di sicurezza è di impor-
tanza fondamentale, se si vuole che questa svolga al meglio la sua funzione
protettiva.
•
Con un’unica cintura di sicurezza non devono allacciarsi contemporane-
amente due persone, nemmeno se la seconda è un bambino.
•
Fintanto che il veicolo è in movimen to, tutti i passeggeri devono tenere
i piedi nello spazio antistante il rispettivo sedile.
•
Non si deve mai sganciare la cintura di sicurezza quando il veicolo è in
movimento, perché si potrebbe rischiare la vita!
•
Quando si indossa la cintura di sicurezza bisogna accertarsi che il
nastro non sia attorcigliato o torto.
•
Il nastro della cintura non deve sovr apporsi ad oggetti fragili (occhiali,
penne, ecc.) o particolarmente duri, perché ci si potrebbe ferire.
•
Il nastro della cintura non deve essere impigliato o danneggiato, né
strisciare contro spigoli vivi.
•
La cintura non va mai fatta passare sotto al braccio né indossata in altro
modo non corretto.
•
Gli indumenti pesanti e ampi (ad esempio: cappotto sopra la giacca)
possono compromettere il giusto posi zionamento, e dunque il corretto
funzionamento, della cintura di sicurezza.
•
La feritoia di innesto della linguetta della cintura non deve essere
ostruita da carta o altro, perché altrim enti la linguetta non può effettuare lo
scatto d’innesto.
•
L’andamento della cintura non va mai alterato attraverso l’uso di fibbie,
occhielli o simili.
•
Attenzione: le cinture sfrangiate o parzialmente strappate, così come i
riavvolgitori automatici, gli agganci o altri particolari danneggiati possono
causare gravi ferite in caso di incidente. Lo stato delle cinture di sicurezza
va controllato periodicamente.
•
Dopo un incidente bisogna far sostituire in un’officina specializzata le
cinture di sicurezza che sono state più sollecitate e che si sono dilatate.
Può essere necessaria una sostituzione anche nel caso in cui i danni non
siano visibili esteriormente. Inoltre vanno controllati gli ancoraggi delle
cinture.
•
Non si deve mai provare a riparare le cinture di sicurezza da sé. Le
cinture di sicurezza non vanno mai smontate da sé, né modificate in alcun
modo.
•
Il nastro della cintura deve restare pulito, poiché se la cintura è molto
sporca il riavvolgitore automatico potrebbe non funzionare correttamente
⇒ pag. 174.ATTENZIONE! (continua)
cordoba_italia_0706.book Seite 23 Dienstag, 29. August 2006 9:54 09

Cinture di sicurezza

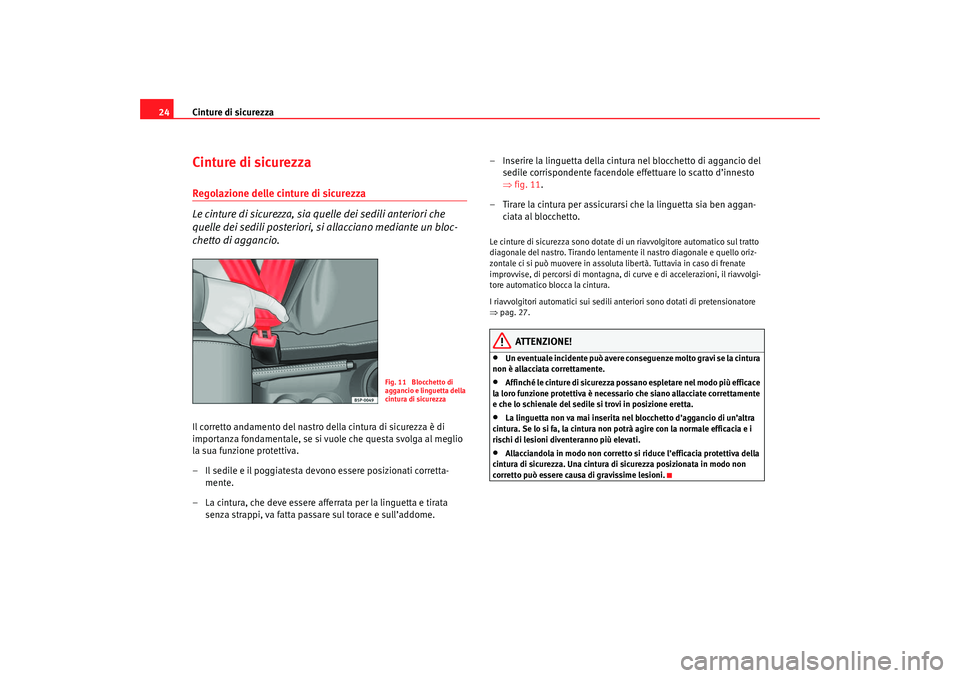

24Cinture di sicurezzaRegolazione delle cinture di sicurezza
Le cinture di sicurezza, sia quelle dei sedili anteriori che
quelle dei sedili posteriori, si allacciano mediante un bloc-
chetto di aggancio.Il corretto andamento del nastro della cintura di sicurezza è di
importanza fondamentale, se si vuole che questa svolga al meglio
la sua funzione protettiva.
– Il sedile e il poggiatesta devo no essere posizionati corretta-
mente.
– La cintura, che deve essere afferrata per la linguetta e tirata senza strappi, va fatta passare sul torace e sull’addome. – Inserire la linguetta della cintura nel blocchetto di aggancio del
sedile corrispondente facendole effettuare lo scatto d’innesto
⇒fig. 11.
– Tirare la cintura per assicurarsi che la linguetta sia ben aggan- ciata al blocchetto.
Le cinture di sicurezza sono dotate di un riavvolgitore automatico sul tratto
diagonale del nastro. Tirando lentamente il nastro diagonale e quello oriz-
zontale ci si può muovere in assoluta libertà. Tuttavia in caso di frenate
improvvise, di percorsi di montagna, di curve e di accelerazioni, il riavvolgi-
tore automatico blocca la cintura.
I riavvolgitori automatici sui sedili ante riori sono dotati di pretensionatore
⇒ pag. 27.
ATTENZIONE!
•
Un eventuale incidente può avere conseguenze molto gravi se la cintura
non è allacciata correttamente.
•
Affinché le cinture di sicurezza poss ano espletare nel modo più efficace
la loro funzione protettiva è necessar io che siano allacciate correttamente
e che lo schienale del sedile si trovi in posizione eretta.
•
La linguetta non va mai inserita nel blocchetto d’aggancio di un’altra
cintura. Se lo si fa, la cintura non potrà agire con la normale efficacia e i
rischi di lesioni diventeranno più elevati.
•
Allacciandola in modo non corretto si riduce l’efficacia protettiva della
cintura di sicurezza. Una cintura di sicurezza posizionata in modo non
corretto può essere causa di gravissime lesioni.
Fig. 11 Blocchetto di
aggancio e linguetta della
cintura di sicurezza
cordoba_italia_0706.book Seite 24 Dienstag, 29. August 2006 9:54 09

Cinture di sicurezza25
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

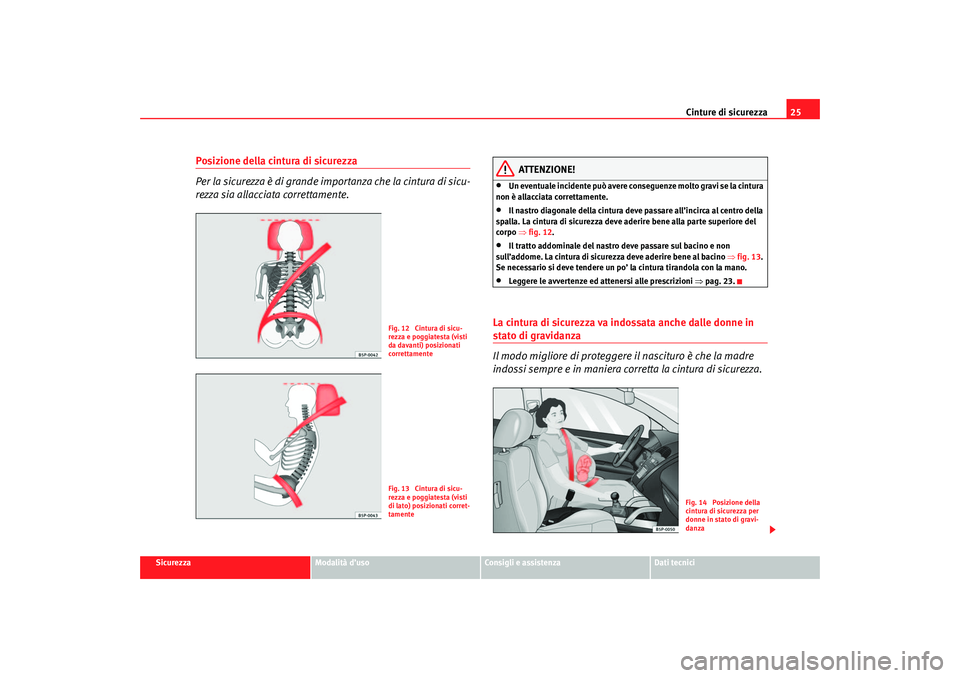

Posizione della cintura di sicurezza
Per la sicurezza è di grande impo rtanza che la cintura di sicu-
rezza sia allacciata correttamente.
ATTENZIONE!
•
Un eventuale incidente può avere conseguenze molto gravi se la cintura
non è allacciata correttamente.
•
Il nastro diagonale della cintura deve passare all’incirca al centro della
spalla. La cintura di sicurezza deve aderire bene alla parte superiore del
corpo ⇒fig. 12 .
•
Il tratto addominale del nastro deve passare sul bacino e non
sull’addome. La cintura di sicurezza deve aderire bene al bacino ⇒fig. 13 .
Se necessario si deve tendere un po’ la cintura tirandola con la mano.
•
Leggere le avvertenze ed attenersi alle prescrizioni ⇒pag. 23.
La cintura di sicurezza va indossata anche dalle donne in stato di gravidanza
Il modo migliore di proteggere il nascituro è che la madre
indossi sempre e in maniera corretta la cintura di sicurezza.
Fig. 12 Cintura di sicu-
rezza e poggiatesta (visti
da davanti) posizionati
correttamenteFig. 13 Cintura di sicu-
rezza e poggiatesta (visti
di lato) posizionati corret-
tamente
Fig. 14 Posizione della
cintura di sicurezza per
donne in stato di gravi-
danza
cordoba_italia_0706.book Seite 25 Dienstag, 29. August 2006 9:54 09

Cinture di sicurezza
26

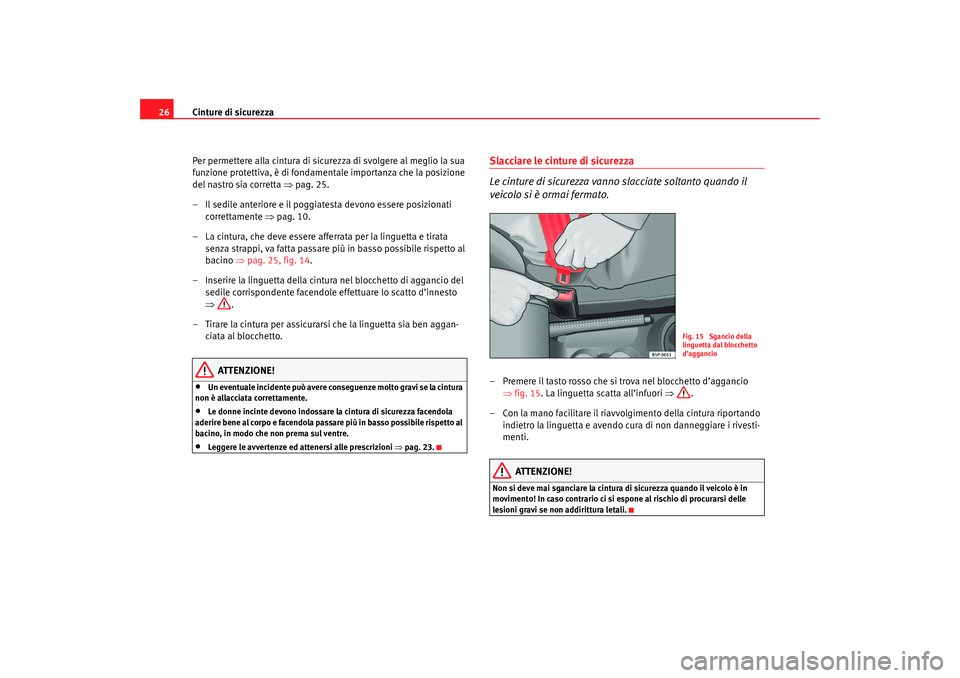

Per permettere alla cintura di sicurezza di svolgere al meglio la sua
funzione protettiva, è di fondamentale importanza che la posizione
del nastro sia corretta ⇒pag. 25.
– Il sedile anteriore e il poggia testa devono essere posizionati
correttamente ⇒pag. 10.
– La cintura, che deve essere afferrata per la linguetta e tirata senza strappi, va fatta passare più in basso possibile rispetto al
bacino ⇒pag. 25, fig. 14 .
– Inserire la linguetta della cintura nel blocchetto di aggancio del sedile corrispondente facendole effettuare lo scatto d’innesto
⇒ .
– Tirare la cintura per assicurarsi che la linguetta sia ben aggan- ciata al blocchetto.
ATTENZIONE!
•
Un eventuale incidente può avere conseguenze molto gravi se la cintura
non è allacciata correttamente.
•
Le donne incinte devono indossare la cintura di sicurezza facendola
aderire bene al corpo e facendola passare più in basso possibile rispetto al
bacino, in modo che non prema sul ventre.
•
Leggere le avvertenze ed attenersi alle prescrizioni ⇒pag. 23.
Slacciare le cinture di sicurezza
Le cinture di sicurezza vanno slacciate soltanto quando il
veicolo si è ormai fermato.– Premere il tasto rosso che si trova nel blocchetto d’aggancio
⇒fig. 15. La linguetta scatta all’infuori ⇒.
– Con la mano facilitare il riavvolgimento della cintura riportando indietro la linguetta e avendo cura di non danneggiare i rivesti-
menti.
ATTENZIONE!
Non si deve mai sganciare la cintura di sicurezza quando il veicolo è in
movimento! In caso contrario ci si espone al rischio di procurarsi delle
lesioni gravi se non addirittura letali.
Fig. 15 Sgancio della
linguetta dal blocchetto
d’aggancio
cordoba_italia_0706.book Seite 26 Dienstag, 29. August 2006 9:54 09

Cinture di sicurezza27
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

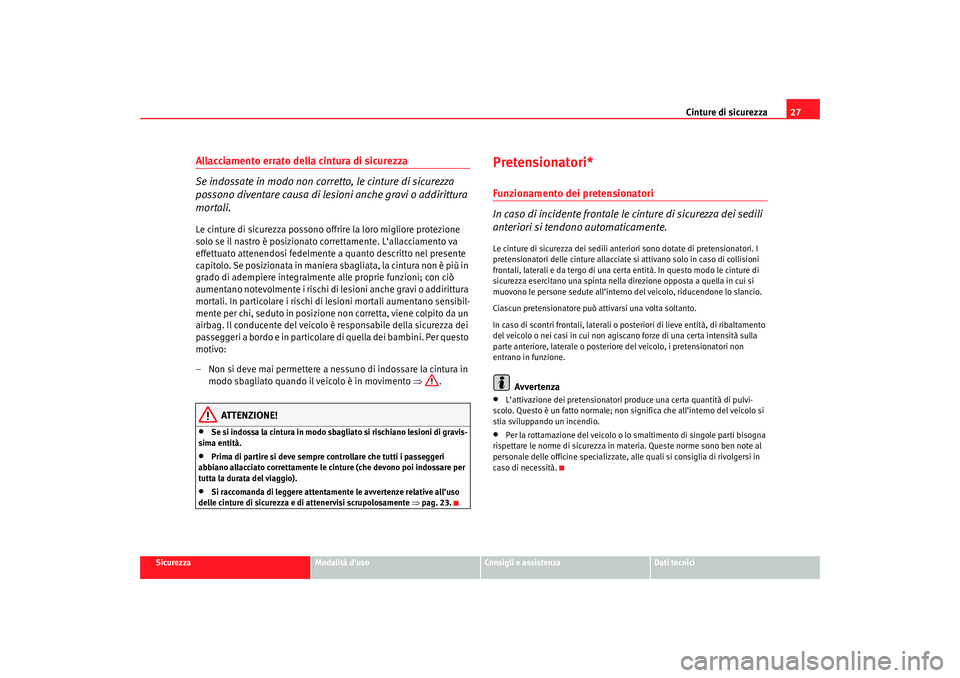

Allacciamento errato della cintura di sicurezza
Se indossate in modo non corretto, le cinture di sicurezza
possono diventare causa di lesi oni anche gravi o addirittura
mortali.Le cinture di sicurezza possono offrire la loro migliore protezione
solo se il nastro è posizionato correttamente. L’allacciamento va
effettuato attenendosi fedelmente a quanto descritto nel presente
capitolo. Se posizionata in maniera sbagliata, la cintura non è più in
grado di adempiere integralmente alle proprie funzioni; con ciò
aumentano notevolmente i rischi di lesioni anche gravi o addirittura
mortali. In particolare i rischi di lesioni mortali aumentano sensibil-
mente per chi, seduto in posizione non corretta, viene colpito da un
airbag. Il conducente del veicolo è responsabile della sicurezza dei
passeggeri a bordo e in particolare di quella dei bambini. Per questo
motivo:
– Non si deve mai permettere a nessuno di indossare la cintura in
modo sbagliato quando il veicolo è in movimento ⇒.
ATTENZIONE!
•
Se si indossa la cintura in modo sbagliato si rischiano lesioni di gravis-
sima entità.
•
Prima di partire si deve sempre controllare che tutti i passeggeri
abbiano allacciato correttamente le cinture (che devono poi indossare per
tutta la durata del viaggio).
•
Si raccomanda di leggere attentamente le avvertenze relative all’uso
delle cinture di sicurezza e di attenervisi scrupolosamente ⇒pag. 23.
Pretensionatori*Funzionamento dei pretensionatori
In caso di incidente frontale le cinture di sicurezza dei sedili
anteriori si tendono automaticamente.Le cinture di sicurezza dei sedili anteri ori sono dotate di pretensionatori. I
pretensionatori delle cinture allacciate si attivano solo in caso di collisioni
frontali, laterali e da tergo di una certa entità. In questo modo le cinture di
sicurezza esercitano una spinta nella direzione opposta a quella in cui si
muovono le persone sedute all’interno del veicolo, riducendone lo slancio.
Ciascun pretensionatore può attivarsi una volta soltanto.
In caso di scontri frontali, laterali o po steriori di lieve entità, di ribaltamento
del veicolo o nei casi in cui non agiscano forze di una certa intensità sulla
parte anteriore, laterale o posterio re del veicolo, i pretensionatori non
entrano in funzione.
Avvertenza
•
L’attivazione dei pretensionatori produce una certa quantità di pulvi-
scolo. Questo è un fatto normale; non significa che all’interno del veicolo si
stia sviluppando un incendio.
•
Per la rottamazione del veicolo o lo smaltimento di singole parti bisogna
rispettare le norme di sicurezza in ma teria. Queste norme sono ben note al
personale delle officine specializzate, alle quali si consigli a di rivolgersi in
caso di necessità.
cordoba_italia_0706.book Seite 27 Dienstag, 29. August 2006 9:54 09

Cinture di sicurezza

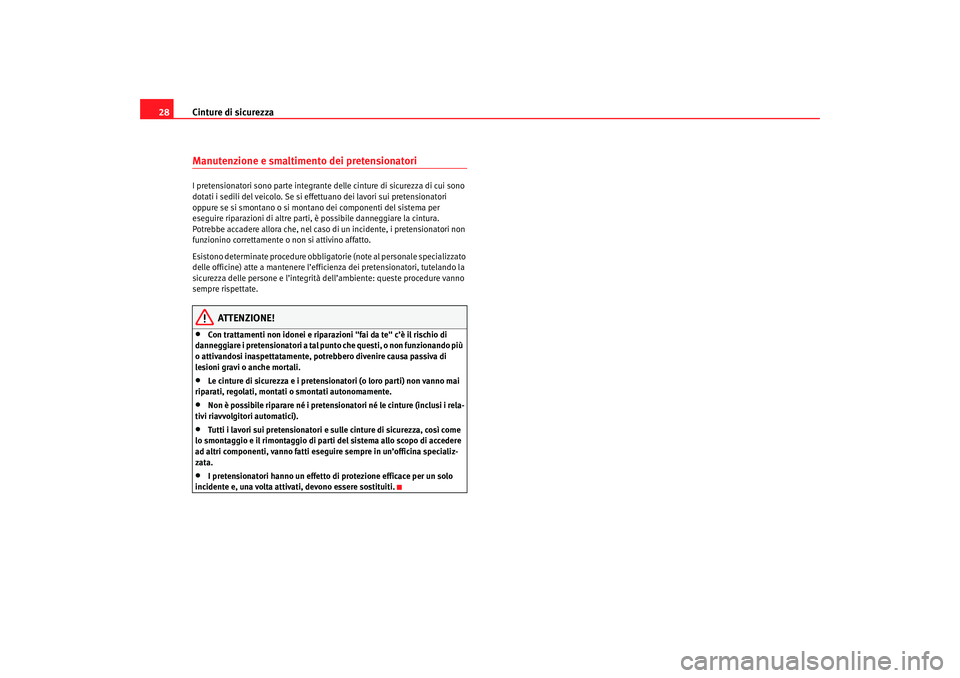

28Manutenzione e smaltimento dei pretensionatoriI pretensionatori sono parte integrante delle cinture di sicurezza di cui sono
dotati i sedili del veicolo. Se si effe ttuano dei lavori sui pretensionatori
oppure se si smontano o si montano dei componenti del sistema per
eseguire riparazioni di altre parti, è possibile danneggiare la cintura.
Potrebbe accadere allora che, nel caso di un incidente, i pretensionatori non
funzionino correttamente o non si attivino affatto.
Esistono determinate procedure obbligatorie (note al personale specializzato
delle officine) atte a mantenere l’efficienza dei pretensionatori, tutelando la
sicurezza delle persone e l’integrità dell’ambiente: queste procedure vanno
sempre rispettate.
ATTENZIONE!
•
Con trattamenti non idonei e riparazioni "fai da te" c’è il rischio di
danneggiare i pretensionatori a tal punto che questi, o non funzionando più
o attivandosi inaspettatamente, potrebbero divenire causa passiva di
lesioni gravi o anche mortali.
•
Le cinture di sicurezza e i pretensionatori (o loro parti) non vanno mai
riparati, regolati, montati o smontati autonomamente.
•
Non è possibile riparare né i pretensionatori né le cinture (inclusi i rela-
tivi riavvolgitori automatici).
•
Tutti i lavori sui pretensionatori e sulle cinture di sicurezza, così come
lo smontaggio e il rimontaggio di parti del sistema allo scopo di accedere
ad altri componenti, vanno fatti eseguire sempre in un’officina specializ-
zata.
•
I pretensionatori hanno un effetto di protezione efficace per un solo
incidente e, una volta attivati, devono essere sostituiti.
cordoba_italia_0706.book Seite 28 Dienstag, 29. August 2006 9:54 09
