Seat Ibiza 5D 2008 Betriebsanleitung (in German)

Fahren139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

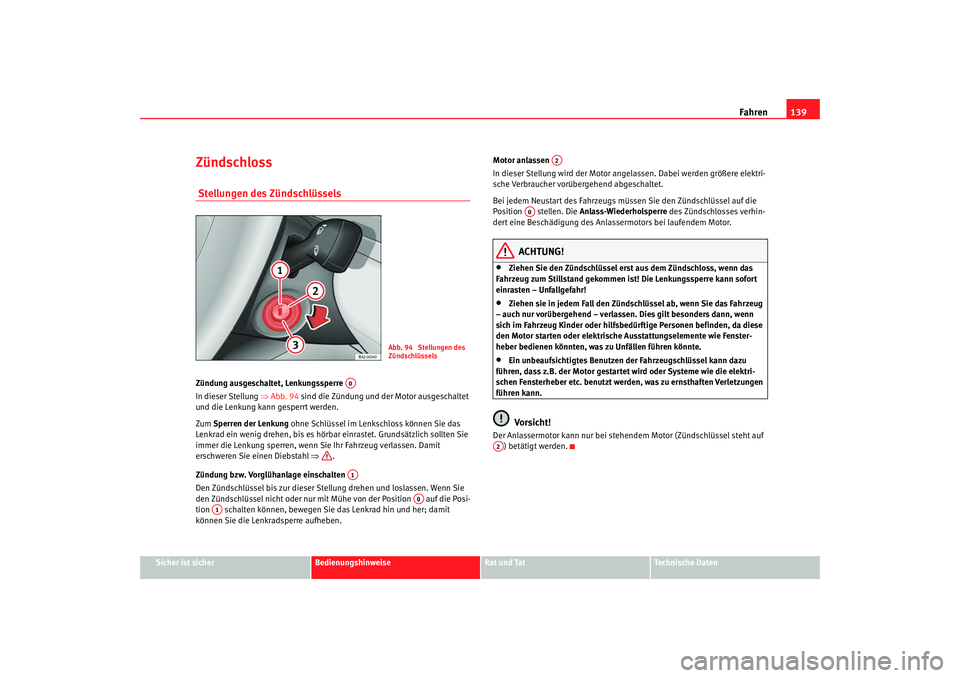

Zündschloss Stellungen des ZündschlüsselsZündung ausgeschaltet, Lenkungssperre
In dieser Stellung ⇒ Abb. 94 sind die Zündung und der Motor ausgeschaltet
und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig drehen, bis es hörba r einrastet. Grundsätzlich sollten Sie
immer die Lenkung sperren, wenn Si e Ihr Fahrzeug verlassen. Damit
erschweren Sie einen Diebstahl ⇒.
Zündung bzw. Vorglühanlage einschalten
Den Zündschlüssel bis zur dieser Stellung drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mü he von der Position auf die Posi-
tion schalten können, bewegen Sie das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben. Motor anlassen
In dieser Stellung wird der Motor angelassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position stellen. Die
Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG!
•
Ziehen Sie den Zündschlüssel erst aus dem Zündschloss, wenn das
Fahrzeug zum Stillstand gekommen ist! Die Lenkungssperre kann sofort
einrasten – Unfallgefahr!
•
Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fenster-
heber bedienen könnten, was zu Unfällen führen könnte.
•
Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z.B. der Mo tor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werden, was zu ernsthaften Verletzungen
führen kann.Vorsicht!
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf ) betätigt werden.
Abb. 94 Stellungen des
Zündschlüssels
A0A1
A0
A1
A2
A0
A2
Ibiza250_aleman Seite 139 Dienstag, 5. August 2008 11:27 11

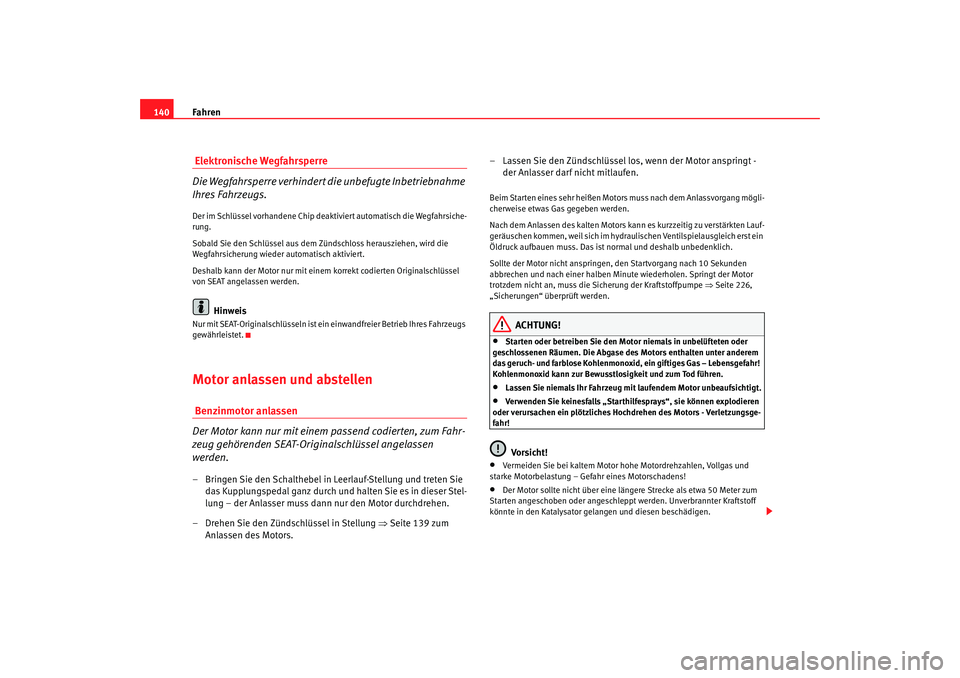

Fahren
140 Elektronische Wegfahrsperre
Die Wegfahrsperre verhindert die unbefugte Inbetriebnahme
Ihres Fahrzeugs.Der im Schlüssel vorhandene Chip deaktiviert automatisch die Wegfahrsiche-
rung.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten Originalschlüssel
von SEAT angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor anlassen und abstellen Benzinmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 139 zum
Anlassen des Motors. – Lassen Sie den Zündschlüssel los, wenn der Motor anspringt -
der Anlasser darf nicht mitlaufen.
Beim Starten eines sehr heißen Motors muss nach dem Anlassvorgang mögli-
cherweise etwas Gas gegeben werden.
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydrau lischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Sollte der Motor nicht anspringen, den Startvorgang nach 10 Sekunden
abbrechen und nach einer halben Minu te wiederholen. Springt der Motor
trotzdem nicht an, muss die Sicherung der Kraftstoffpumpe ⇒Seite 226,
„Sicherungen“ überprüft werden.
ACHTUNG!
•
Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.
•
Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.
•
Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vorsicht!
•
Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•
Der Motor sollte nicht über eine längere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gelangen und diesen beschädigen.
Ibiza250_aleman Seite 140 Dienstag, 5. August 2008 11:27 11

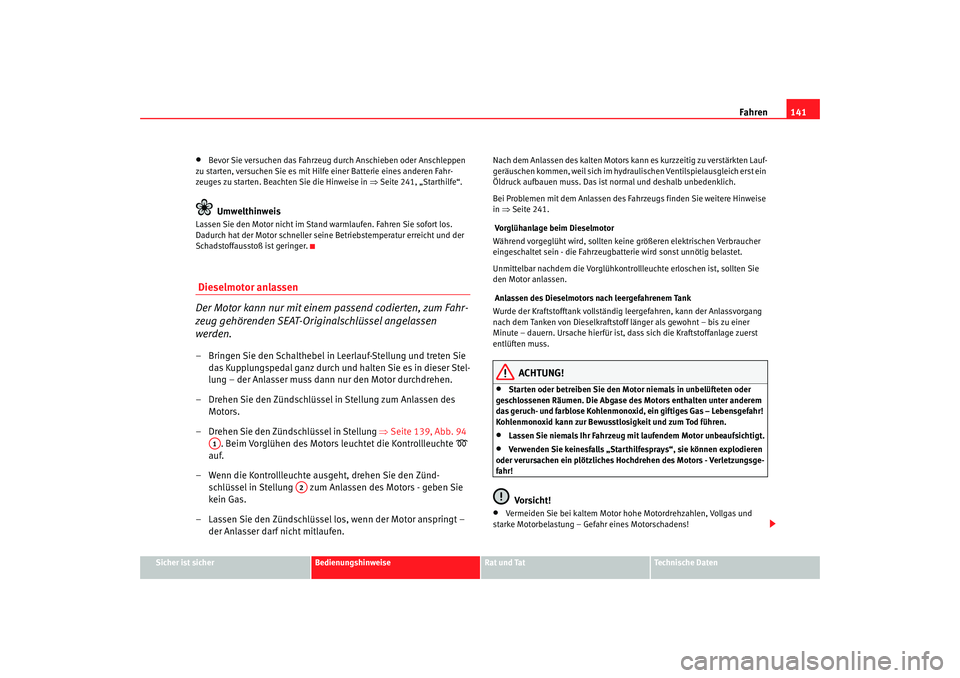

Fahren141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilf e einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒ Seite 241, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Dieselmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung zum Anlassen des Motors.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 139, Abb. 94
. Beim Vorglühen des Motors leuchtet die Kontrollleuchte


auf.
– Wenn die Kontrollleuchte ausgeht, drehen Sie den Zünd- schlüssel in Stellung zum Anlassen des Motors - geben Sie
kein Gas.
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt – der Anlasser darf nicht mitlaufen.
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydrau lischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Bei Problemen mit dem Anlassen des Fahrzeugs finden Sie weitere Hinweise
in ⇒ Seite 241.
Vorglühanlage beim Dieselmotor
Während vorgeglüht wird, sollten keine größeren elektrischen Verbraucher
eingeschaltet sein - die Fahrzeugbatterie wird sonst unnötig belastet.
Unmittelbar nachdem die Vorglühkontrollleuchte erloschen ist, sollten Sie
den Motor anlassen.
Anlassen des Dieselmotors nach leergefahrenem Tank
Wurde der Kraftstofftank vollständig leergefahren, kann der Anlassvorgang
nach dem Tanken von Dieselkraftstoff länger als gewohnt – bis zu einer
Minute – dauern. Ursache hierfür ist, da ss sich die Kraftstoffanlage zuerst
entlüften muss.
ACHTUNG!
•
Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.
•
Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.
•
Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vorsicht!
•
Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
A1
A2
Ibiza250_aleman Seite 141 Dienstag, 5. August 2008 11:27 11

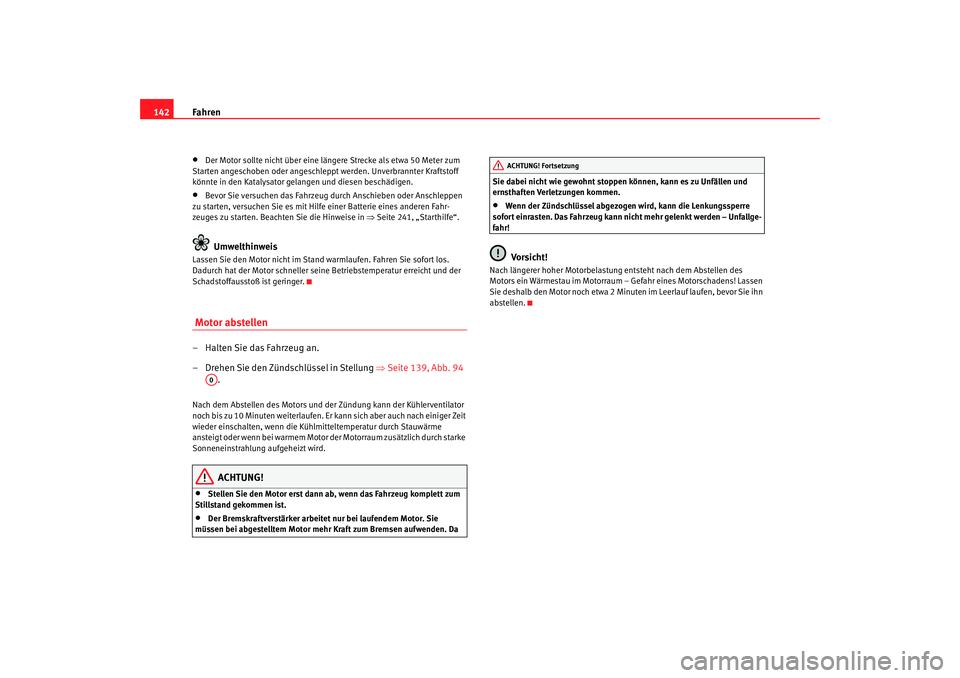

Fahren
142•
Der Motor sollte nicht üb er eine längere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gelangen und diesen beschädigen.
•
Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 241, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Motor abstellen– Halten Sie das Fahrzeug an.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 139, Abb. 94
.Nach dem Abstellen des Motors und de r Zündung kann der Kühlerventilator
noch bis zu 10 Minuten weiterlaufen. Er ka nn sich aber auch nach einiger Zeit
wieder einschalten, wenn die Kühl mitteltemperatur durch Stauwärme
ansteigt oder wenn bei warmem Motor der Motorraum zusätzlich durch starke
Sonneneinstrahlung aufgeheizt wird.
ACHTUNG!
•
Stellen Sie den Motor erst dann ab, wenn das Fahrzeug komplett zum
Stillstand gekommen ist.
•
Der Bremskraftverstärker arbeitet nur bei laufendem Motor. Sie
müssen bei abgestelltem Motor mehr Kraft zum Bremsen aufwenden. Da Sie dabei nicht wie gewohnt stoppen können, kann es zu Unfällen und
ernsthaften Verletzungen kommen.
•
Wenn der Zündschlüssel abgezogen wird, kann die Lenkungssperre
sofort einrasten. Das Fahrzeug kann nicht mehr gelenkt werden – Unfallge-
fahr!Vorsicht!
Nach längerer hoher Motorbelastung entsteht nach dem Abstellen des
Motors ein Wärmestau im Motorraum – Gefahr eines Motorschadens! Lassen
Sie deshalb den Motor noch etwa 2 Minuten im Leerlauf laufen, bevor Sie ihn
abstellen.
A0
ACHTUNG! Fortsetzung
Ibiza250_aleman Seite 142 Dienstag, 5. August 2008 11:27 11

Fahren143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

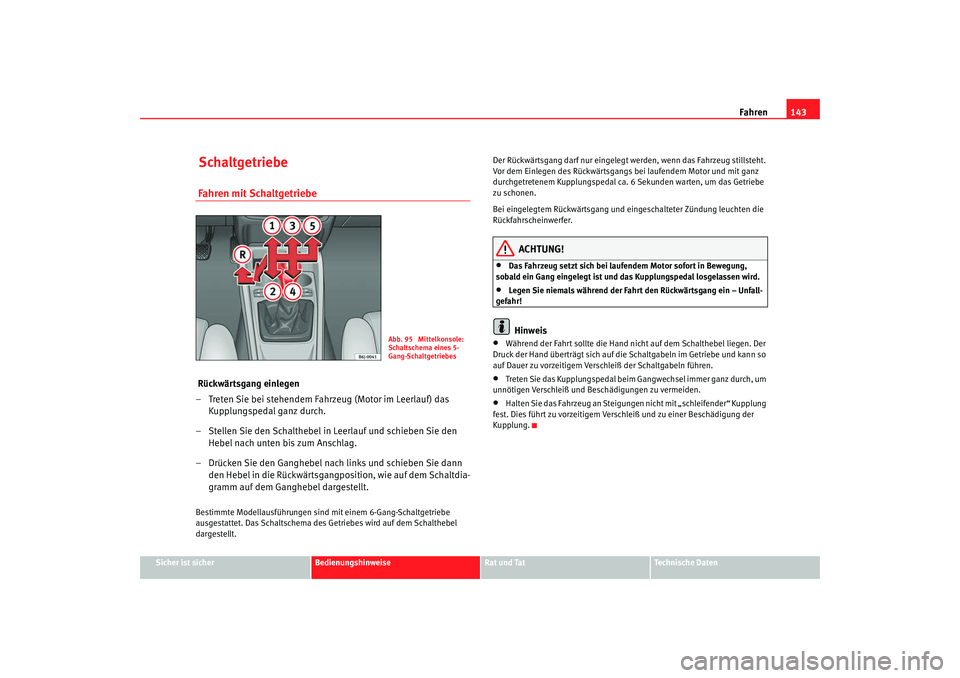

Schaltgetriebe Fahren mit Schaltgetriebe Rückwärtsgang einlegen
– Treten Sie bei stehendem Fahrzeug (Motor im Leerlauf) das
Kupplungspedal ganz durch.
– Stellen Sie den Schalthebel in Leerlauf und schieben Sie den Hebel nach unten bis zum Anschlag.
– Drücken Sie den Ganghebel nach links und schieben Sie dann den Hebel in die Rückwärtsgangposition, wie auf dem Schaltdia-
gramm auf dem Ganghebel dargestellt.Bestimmte Modellausführungen sind mit einem 6-Gang-Schaltgetriebe
ausgestattet. Das Schaltschema des Getriebes wird auf dem Schalthebel
dargestellt. Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht.
Vor dem Einlegen des Rückwärtsgangs bei laufendem Motor und mit ganz
durchgetretenem Kupplungspedal ca. 6 Sekunden warten, um das Getriebe
zu schonen.
Bei eingelegtem Rückwärtsgang und eingeschalteter Zündung leuchten die
Rückfahrscheinwerfer.
ACHTUNG!
•
Das Fahrzeug setzt sich bei laufendem Motor sofort in Bewegung,
sobald ein Gang eingelegt ist und das Kupplungspedal losgelassen wird.
•
Legen Sie niemals während der Fahrt den Rückwärtsgang ein – Unfall-
gefahr!Hinweis
•
Während der Fahrt sollte die Hand nicht auf dem Schalthebel liegen. Der
Druck der Hand überträgt sich auf die Sc haltgabeln im Getriebe und kann so
auf Dauer zu vorzeitigem Verschleiß der Schaltgabeln führen.
•
Treten Sie das Kupplungspedal beim Gangwechsel immer ganz durch, um
unnötigen Verschleiß und Beschädigungen zu vermeiden.
•
Halten Sie das Fahrzeug an Steigunge n nicht mit „schleifender“ Kupplung
fest. Dies führt zu vorzeitigem Vers chleiß und zu einer Beschädigung der
Kupplung.
Abb. 95 Mittelkonsole:
Schaltschema eines 5-
Gang-Schaltgetriebes
Ibiza250_aleman Seite 143 Dienstag, 5. August 2008 11:27 11

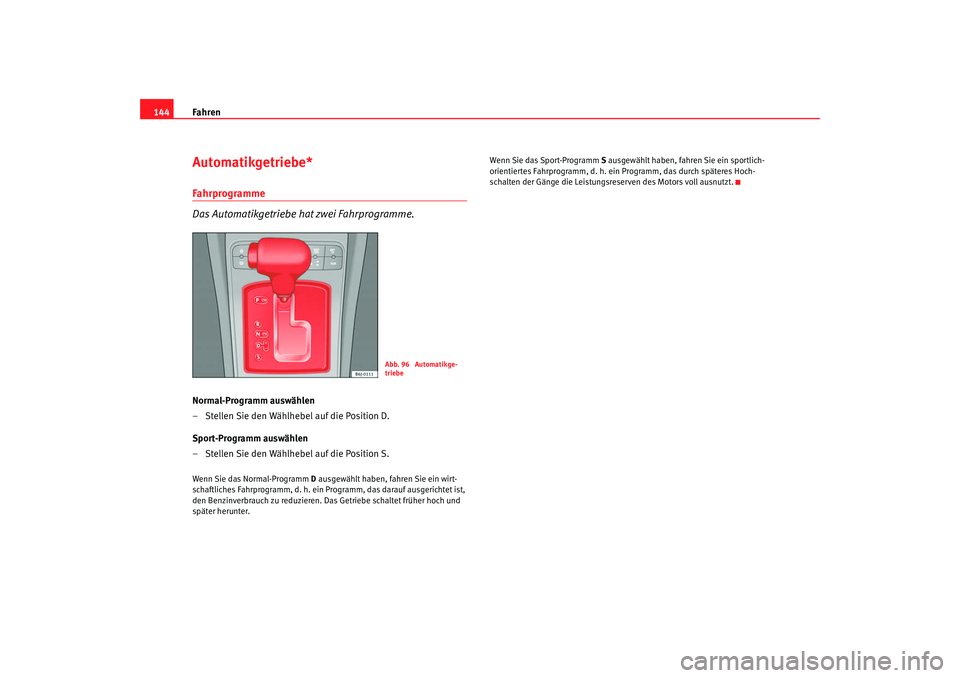

Fahren
144Automatikgetriebe* Fahrprogramme
Das Automatikgetriebe hat zwei Fahrprogramme.Normal-Programm auswählen
– Stellen Sie den Wählhebel auf die Position D.
Sport-Programm auswählen
– Stellen Sie den Wählhebel auf die Position S.Wenn Sie das Normal-Programm D ausgewählt haben, fahren Sie ein wirt-
schaftliches Fahrprogramm, d. h. ein Programm, das darauf ausgerichtet ist,
den Benzinverbrauch zu reduzieren. Das Getriebe schaltet früher hoch und
später herunter. Wenn Sie das Sport-Programm S ausgewählt haben, fahren Sie ein sportlich-
orientiertes Fahrprogramm, d. h. ei
n Programm, das durch späteres Hoch-
schalten der Gänge die Leistungsre serven des Motors voll ausnutzt.
Abb. 96 Automatikge-
triebe
Ibiza250_aleman Seite 144 Dienstag, 5. August 2008 11:27 11

Fahren145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

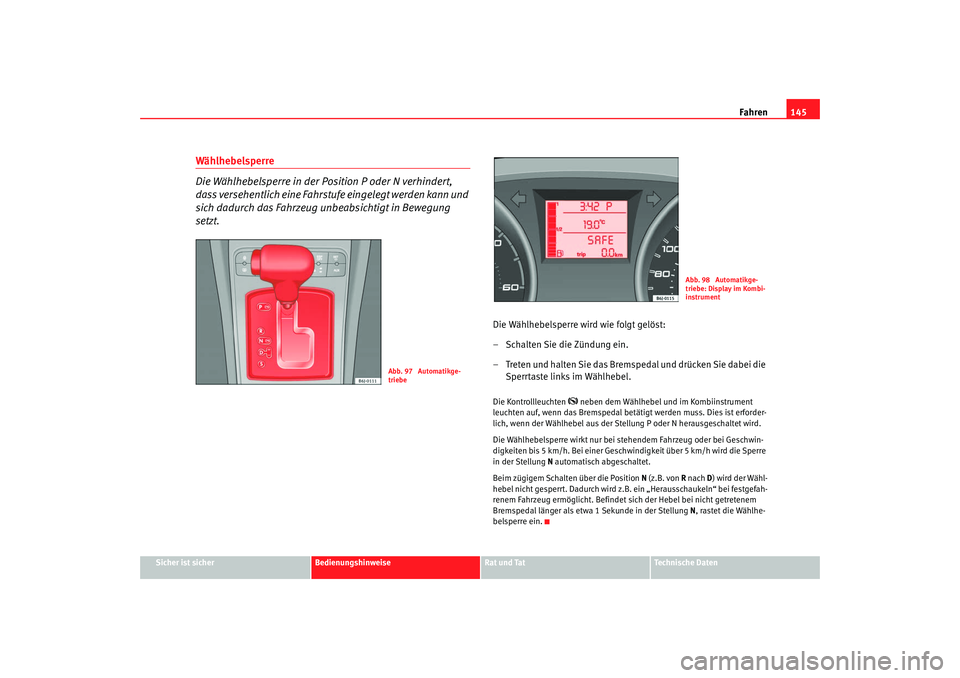

Wählhebelsperre
Die Wählhebelsperre in der Position P oder N verhindert,
dass versehentlich eine Fahrstufe eingelegt werden kann und
sich dadurch das Fahrzeug unbeabsichtigt in Bewegung
setzt.
Die Wählhebelsperre wird wie folgt gelöst:
– Schalten Sie die Zündung ein.
– Treten und halten Sie das Bremspedal und drücken Sie dabei die
Sperrtaste links im Wählhebel.Die Kontrollleuchten
 neben dem Wählhebel und im Kombiinstrument
leuchten auf, wenn das Bremspedal betätigt werden muss. Dies ist erforder-
lich, wenn der Wählhebel aus der Stellung P oder N herausgeschaltet wird.
Die Wählhebelsperre wirkt nur bei stehendem Fahrzeug oder bei Geschwin-
digkeiten bis 5 km/h. Bei einer Geschwindigkeit über 5 km/h wird die Sperre
in der Stellung N automatisch abgeschaltet.
Beim zügigem Schalten über die Position N (z.B. von R nach D) wird der Wähl-
hebel nicht gesperrt. Dadurch wird z.B. ein „Herausschaukeln“ bei festgefah-
renem Fahrzeug ermöglicht. Befindet sich der Hebel bei nicht getretenem
Bremspedal länger als etwa 1 Sekunde in der Stellung N, rastet die Wählhe-
belsperre ein.
Abb. 97 Automatikge-
triebe
Abb. 98 Automatikge-
triebe: Display im Kombi-
instrument
Ibiza250_aleman Seite 145 Dienstag, 5. August 2008 11:27 11

Fahren

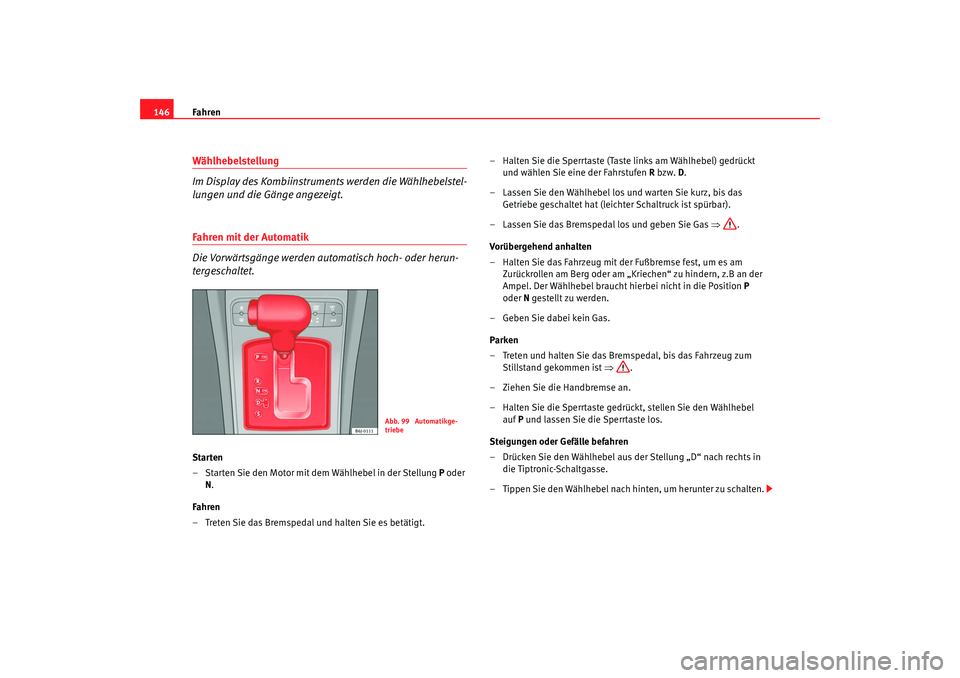

146Wählhebelstellung
Im Display des Kombiinstruments werden die Wählhebelstel-
lungen und die Gänge angezeigt.Fahren mit der Automatik
Die Vorwärtsgänge werden automatisch hoch- oder herun-
tergeschaltet.Starten
– Starten Sie den Motor mit dem Wählhebel in der Stellung P oder
N .
Fahren
– Treten Sie das Bremspedal und halten Sie es betätigt. – Halten Sie die Sperrtaste (Taste links am Wählhebel) gedrückt
und wählen Sie eine der Fahrstufen R bzw. D .
– Lassen Sie den Wählhebel los und warten Sie kurz, bis das Getriebe geschaltet hat (leich ter Schaltruck ist spürbar).
– Lassen Sie das Bremspedal los und geben Sie Gas ⇒.
Vorübergehend anhalten
– Halten Sie das Fahrzeug mit der Fußbremse fest, um es am Zurückrollen am Berg oder am „Kriechen“ zu hindern, z.B an der
Ampel. Der Wählhebel braucht hi erbei nicht in die Position P
oder N gestellt zu werden.
– Geben Sie dabei kein Gas.
Parken
– Treten und halten Sie das Bremspedal, bis das Fahrzeug zum Stillstand gekommen ist ⇒ .
– Ziehen Sie die Handbremse an.
– Halten Sie die Sperrtaste gedrückt, stellen Sie den Wählhebel auf P und lassen Sie die Sperrtaste los.
Steigungen oder Gefälle befahren
– Drücken Sie den Wählhebel aus der Stellung „D“ nach rechts in die Tiptronic-Schaltgasse.
– Tippen Sie den Wählhebel nach hi nten, um herunter zu schalten.
Abb. 99 Automatikge-
triebe
Ibiza250_aleman Seite 146 Dienstag, 5. August 2008 11:27 11

Fahren147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anhalten am Berg
– Bremsen Sie das Fahrzeug immer mit dem Bremspedal, damit es
nicht „nach hinten rollen kann“ ⇒. Versuchen Sie nicht, das
Fahrzeug bei eingelegter Fahrstufe durch Erhöhen der Motor-
drehzahl am „Zurückrollen“ zu hindern.
Anfahren am Berg
– Ziehen Sie die Handbremse an.
– Mit eingelegter Gangstufe leicht beschleunigen und gleichzeitig die Handbremse lösen.Je steiler das Gefälle ist, desto kl einer muss der Gang gewählt werden.
Dadurch wird die Bremswirkung des Motors erhöht. Sie befahren z.B. ein sehr
abschüssiges Gefälle im 3. Gang. Wenn die Motorbremswirkung nicht
ausreicht, wird das Fahrzeug schneller. Damit der Motor nicht überdreht,
schaltet das Automatikgetriebe automa tisch in den nächsthöheren Gang. Sie
müssen mit dem Bremspedal die Geschwindigkeit verringern und mit der
Tiptronic* dann wieder in den 3. Gang herunterschalten ⇒.
Ihr Fahrzeug ist mit einer automatischen Sperre ausgestattet, die verhindert,
dass der Wählhebel aus den Positionen P oder N ohne getretenem Brem-
spedal in eine Position für Vorwärts- oder Rückwärtsfahrt gestellt werden
kann.
Zum Abziehen des Zündschlüssels muss sich der Wählhebel in der Stellung
P befinden.
Kontrollleuchte „Bremspedal betätigen“

Sobald die Kontrollleuchte am Wählhebel aufleuchtet, ist eine Betätigung
des Bremspedals erforderlich. Dies ist dann erforderlich, wenn der Wähl-
hebel bei einem Automatikgetriebe aus der Stellung P oder N herausge-
schaltet werden soll. Zusätzlich kann am Kombiinstrument eine Meldung mit
Informationen oder entsprechend en Hinweisen angezeigt werden.
ACHTUNG!
•
Der Fahrer darf sein Fahrzeug niemals bei laufendem Motor und mit
eingelegter Fahrstufe verlassen. Wenn Sie bei laufendem Motor Ihr Fahr-
zeug verlassen müssen, ziehen Sie die Feststellbremse fest an und legen
Sie die Parksperre P ein.
•
Bei laufendem Motor und eingelegter Fahrstufe (D oder R) ist es erfor-
derlich, das Fahrzeug mit der Fußbremse zu halten, weil auch bei Leerlauf-
drehzahl die Kraftübertragung nicht ganz unterbrochen wird – der Wagen
kriecht.
•
Geben Sie niemals Gas, während Sie den Wählhebel schalten - Unfall-
gefahr!
•
Schalten Sie den Wählhebel während der Fahrt nie auf R oder P - Unfall-
gefahr!
•
Bevor Sie eine steile Strecke hinunterfahren, reduzieren Sie Ihre
Geschwindigkeit und schalten Sie in einen niedrigeren Gang.
•
Wenn Sie an Steigungen anhalten müssen, bremsen Sie das Fahrzeug
immer mit dem Bremspedal, damit es nicht nach hinten rollen kann.
•
Lassen Sie die Bremse nicht schleifen oder treten Sie das Bremspedal
nicht zu oft oder zu lange. Dauerndes Bremsen führt zur Überhitzung der
Bremsen und verringert erheblich die Bremswirkung, erhöht den
Bremsweg oder führt zu einem kompletten Ausfall der Bremsanlage.
•
Lassen Sie das Fahrzeug niemals in der Wählhebelstellung N oder D
Berge oder Hügel hinunterrollen, egal ob der Motor läuft oder nicht.Vorsicht!
•
Wenn Sie das Fahrzeug an einer Stei gung anhalten, versuchen Sie nicht,
das Fahrzeug mit eingelegter Fahrstufe und durch Gas geben am Wegrollen
zu hindern. Dadurch kann das Automatikg etriebe überhitzen und beschädigt
werden. Ziehen Sie die Handbremse fest an oder treten Sie das Bremspedal,
um ein Wegrollen des Fahrzeugs zu verhindern.
Ibiza250_aleman Seite 147 Dienstag, 5. August 2008 11:27 11

Fahren
148•

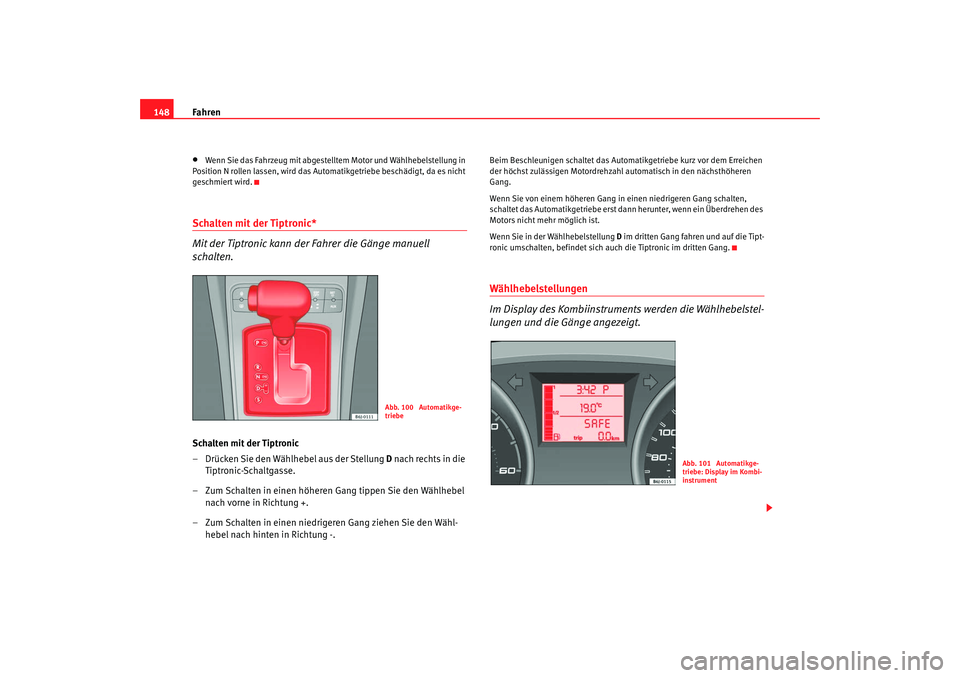

Wenn Sie das Fahrzeug mit abgestelltem Motor und Wählhebelstellung in
Position N rollen lassen, wird das Automatikgetriebe beschädigt, da es nicht
geschmiert wird.
Schalten mit der Tiptronic*
Mit der Tiptronic kann der Fahrer die Gänge manuell
schalten.Schalten mit der Tiptronic
– Drücken Sie den Wählhebel aus der Stellung D nach rechts in die
Tiptronic-Schaltgasse.
– Zum Schalten in einen höheren Gang tippen Sie den Wählhebel nach vorne in Richtung +.
– Zum Schalten in einen niedrigeren Gang ziehen Sie den Wähl- hebel nach hinten in Richtung -.
Beim Beschleunigen schaltet das Automatikgetriebe kurz vor dem Erreichen
der höchst zulässigen Motordrehzahl automatisch in den nächsthöheren
Gang.
Wenn Sie von einem höheren Gang in einen niedrigeren Gang schalten,
schaltet das Automatikgetriebe erst dann herunter, wenn ein Überdrehen des
Motors nicht mehr möglich ist.
Wenn Sie in der Wählhebelstellung D im dritten Gang fahren und auf die Tipt-
ronic umschalten, befindet sich au ch die Tiptronic im dritten Gang.Wählhebelstellungen
Im Display des Kombiinstruments werden die Wählhebelstel-
lungen und die Gänge angezeigt.
Abb. 100 Automatikge-
triebe
Abb. 101 Automatikge-
triebe: Display im Kombi-
instrument
Ibiza250_aleman Seite 148 Dienstag, 5. August 2008 11:27 11
