Page 101 of 244
Öffnen und Schließen
Fahrzeugschlüssel das Fahrzeug nich
t verrie-
gelt werden.
Längere Standzeiten eines entriegelten Fahr-
zeuges (z.B. in der eigenen Garage) können
dazu führen, dass sich die Fahrzeugbatterie
entlädt und der Motor nicht mehr starten
lässt. ACHTUNG
Eine unsachgemäße Benutzung der Zentral-
verrie g
elung kann schwere Verletzungen ver-
ursachen.
● Die Zentralverriegelung verriegelt alle Tü-
ren. Ein v
on innen verriegeltes Fahrzeug kann
ein unbeabsichtigtes Öffnen der Türen und
Eindringen von unbefugten Personen verhin-
dern. Im Notfall oder bei einem Unfall er-
schweren verriegelte Türen jedoch den Hel-
fern den Zugang in den Fahrzeuginnenraum,
um den Personen zu helfen.
● Niemals Kinder oder hilfsbedürftige Perso-
nen im Fahrz
eug zurücklassen. Mit der Zent-
ralverriegelungstaste können alle Türen von
innen verriegelt werden. Das kann dazu füh-
ren, dass sich diese Personen im Fahrzeug
einschließen. Eingeschlossene Personen kön-
nen sehr hohen oder sehr niedrigen Tempera-
turen ausgesetzt werden.
● Je nach Jahreszeit können in einem ge-
sch
lossenen Fahrzeug sehr hohe oder niedri-
ge Temperaturen entstehen, die vor allem bei
Kleinkindern ernsthafte Verletzungen und Er-
krankungen hervorrufen oder zum Tode füh-
ren können. ●
Niema l
s Personen in einem verriegelten
Fahrzeug zurücklassen. Diese Personen könn-
ten in einem Notfall nicht in der Lage sein,
das Fahrzeug selbstständig zu verlassen oder
sich selbst zu helfen. Beschreibung der Zentralverriegelung
Die Zentralverriegelung ermöglicht ein zent-
ral
e
s Ent- und Verriegeln aller Türen und der
Heckklappe:
● Von außen mit dem Fahrzeugschlüssel.
● Von innen mit der Zentralverriegelungstas-
te ››
› Seite 101.
Bei einem Fachbetrieb lassen sich besondere
Funktionen der Zentralverriegelung aktivieren
bzw. deaktivieren.
Die Türen und die Heckklappe können bei
Ausfall des Fahrzeugschlüssels oder der
Zentralverriegelung manuell ent- bzw. verrie-
gelt werden.
Fahrzeug nach einer Airbag-Auslösung ver-
riegeln
Wenn die Airbags bei einem Unfall auslösen,
entriegelt sich das gesamte Fahrzeug. Ab-
hängig von der Stärke der Beschädigung
kann das Fahrzeug nach dem Unfall wie folgt
verriegelt werden:
FunktionHandlung
Fahrzeug mit
der Zentralver-
riegelungstaste
verriegeln:– Schalten Sie die Zündung aus und
wieder ein.
– Drücken Sie die Zentralverriege-
lungstaste
.
Das Fahrzeug
mit dem Schlüs-
sel verriegeln :– Zündung aus- und wieder ein-
schalten.
ODER: Ziehen Sie den Fahrzeug-
schlüssel ab.
– Öffnen Sie einmalig eine Fahr-
zeugtür.
– Verriegeln Sie das Fahrzeug mit
dem Fahrzeugschlüssel. Hinweis
Wenn die Tasten im Fahrzeugschlüssel ›››
Sei-
te 96 oder eine der Zentralverriegelungstas-
ten ››› Abb. 103 innerhalb kurzer Zeit mehr-
fach hintereinander betätigt werden, schaltet
sich die Zentralverriegelung kurzzeitig ab,
um sich vor Überlastung zu schützen. Das
Fahrzeug ist dann für etwa 30 Sekunden ent-
riegelt. Wenn während dieser Zeit weder eine
Tür noch die Gepäckraumklappe geöffnet
wird, verriegelt sich das Fahrzeug anschlie-
ßend automatisch. 99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

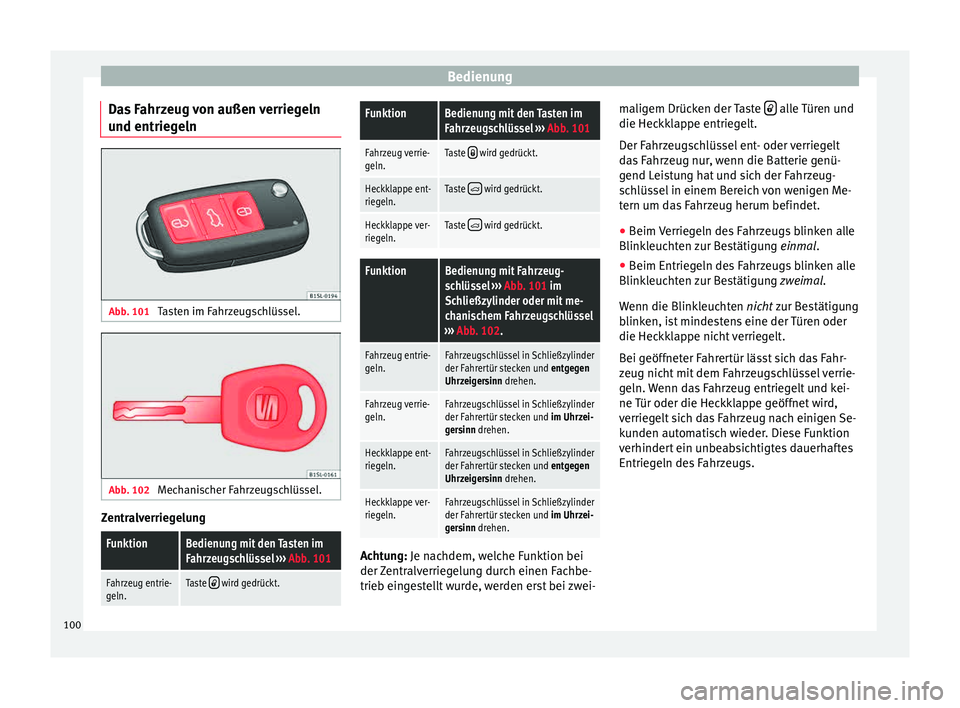

Page 102 of 244
Bedienung
Das Fahrzeug von außen verriegeln
u nd entrie
g
elnAbb. 101
Tasten im Fahrzeugschlüssel. Abb. 102
Mechanischer Fahrzeugschlüssel. Zentralverriegelung
FunktionBedienung mit den Tasten im
Fahrzeugschlüssel
››› Abb. 101
Fahrzeug entrie-
geln.Taste wird gedrückt.
FunktionBedienung mit den Tasten im
Fahrzeugschlüssel ››› Abb. 101
Fahrzeug verrie-
geln.Taste wird gedrückt.
Heckklappe ent-
riegeln.Taste wird gedrückt.
Heckklappe ver-
riegeln.Taste wird gedrückt.
FunktionBedienung mit Fahrzeug-
schlüssel ››› Abb. 101 im
Schließzylinder oder mit me-
chanischem Fahrzeugschlüssel
››› Abb. 102.
Fahrzeug entrie-
geln.Fahrzeugschlüssel in Schließzylinder
der Fahrertür stecken und entgegen
Uhrzeigersinn drehen.
Fahrzeug verrie-
geln.Fahrzeugschlüssel in Schließzylinder
der Fahrertür stecken und im Uhrzei-
gersinn drehen.
Heckklappe ent-
riegeln.Fahrzeugschlüssel in Schließzylinder
der Fahrertür stecken und entgegen
Uhrzeigersinn drehen.
Heckklappe ver-
riegeln.Fahrzeugschlüssel in Schließzylinder
der Fahrertür stecken und im Uhrzei-
gersinn drehen. Achtung: Je n
ac
hdem, w
elche Funktion bei
der Zentralverriegelung durch einen Fachbe-
trieb eingestellt wurde, werden erst bei zwei- maligem Drücken der Taste
alle Türen und
die Hec kk
l
appe entriegelt.
Der Fahrzeugschlüssel ent- oder verriegelt
das Fahrzeug nur, wenn die Batterie genü-
gend Leistung hat und sich der Fahrzeug-
schlüssel in einem Bereich von wenigen Me-
tern um das Fahrzeug herum befindet.
● Beim Verriegeln des Fahrzeugs blinken alle
Blinkleuc
hten zur Bestätigung einmal.
● Beim Entriegeln des Fahrzeugs blinken alle
Blinkleuc
hten zur Bestätigung zweimal.
Wenn die Blinkleuchten nicht zur Bestätigung
blinken, ist mindestens eine der Türen oder
die Heckklappe nicht verriegelt.
Bei geöffneter Fahrertür lässt sich das Fahr-
zeug nicht mit dem Fahrzeugschlüssel verrie-
geln. Wenn das Fahrzeug entriegelt und kei-
ne Tür oder die Heckklappe geöffnet wird,
verriegelt sich das Fahrzeug nach einigen Se-
kunden automatisch wieder. Diese Funktion
verhindert ein unbeabsichtigtes dauerhaftes
Entriegeln des Fahrzeugs.
100
Page 103 of 244
Öffnen und Schließen
Mechanische VerriegelungFunktionBedienung mit mechanischem
Fahrzeugschlüssel ››› Abb. 102
im Schließzylinder
Fahrertür ent-
und verriegeln.
Zum Entriegeln, den Fahrzeug-
schlüssel in den Schließzylinder der
Fahrertür stecken und entgegen den
Uhrzeigersinn drehen.
Zum Verriegelnr, den Fahrzeug-
schlüssel in den Schließzylinder der
Fahrertür stecken und im Uhrzeiger-
sinn drehen.
Heckklappe ent-
und verriegeln.
Zum Entriegeln, den Fahrzeug-
schlüssel in den Schließzylinder der
Fahrertür stecken und entgegen den
Uhrzeigersinn drehen.
Zum Verriegelnr, den Fahrzeug-
schlüssel in den Schließzylinder der
Fahrertür stecken und im Uhrzeiger-
sinn drehen. Eine geöffnete Fahrertür kann nicht mit dem
F
ahr
z
eugschlüssel blockiert werden. Fahrzeug von innen ver- und entrie-
geln
Abb. 103
An der Fahrertür: Zentralverriege-
lu n
g
staster. Abb. 104
In der Beifahrertür: Türöffnungshe-
bel
z
um mechanischen Verriegeln. Zentralverriegelung
Taste drücken
››› Abb. 103:
Fahrzeug entriegeln.
Fahrzeug verriegeln.
Die Zentralverriegelungstaste funktioniert so-
woh
l
bei ein- als auch bei ausgeschalteter
Zündung.
Wenn das Fahrzeug mit dem Fahrzeugschlüs-
sel verriegelt wurde, ist die Zentralverriege-
lungstaste außer Betrieb.
Wenn das Fahrzeug mit der Zentralverriege-
lungstaste verriegelt wird, gilt Folgendes:
● Das Sicherheitssystem"Safe" wird nicht ak
-
tiviert ›››
Seite 102.
● Ein Öffnen der Türen und der Heckklappe
von außen
ist nicht möglich, z. B. bei einem
Ampelstopp.
● Türen können von innen durch Ziehen des
Türöffnu
ngshebels entriegelt und geöffnet
werden. Gegebenenfalls muss der Türöff-
nungshebel wiederholt gezogen werden.
● Eine geöffnete Fahrertür wird nicht mitver-
riegelt
. Dadurch wird verhindert, dass der
Fahrer sich selbst aussperrt. »
101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 104 of 244
Bedienung
Mechanische Verriegelung
Die T
ür
en werden durch Hineindrücken der
Türöffnungshebel verriegelt, so dass die rote
Markierung sichtbar wird ››› Abb. 104 1 .
Z um Entrie
g
eln einer Tür den jeweiligen Tü-
röffnungshebel ziehen.
Wenn das Fahrzeug verriegelt wird, gilt Fol-
gendes:
● Das Sicherheitssystem"Safe" wird nicht ak
-
tiviert ››› Seite 102.
● Ein Öffnen der Türen von außen ist
nicht
möglich, z. B. bei einem Ampelstopp.
● Türen können von innen durch Ziehen des
Türöffnu
ngshebels entriegelt und geöffnet
werden.
● Eine geöffnete Fahrertür kann nicht verrie-
gelt w
erden. Dadurch wird verhindert, dass
der Fahrer sich selbst aussperrt.
Scherheitssystem „Safe“*
FunktionHandlung
Fahrzeug verriegeln
und Safesicherung ak-
tivieren.Drücken Sie einmal die Taste des Fahrzeugschlüssels.
FunktionHandlung
Fahrzeug verriegeln,
ohne die Safesiche-
rung zu aktivieren.
Drücken Sie 2 Mal die Taste des Fahrzeugschlüssels.
Zentralverriegelungstaste in der Fahrertür einmal drü-
cken. Die Safesicherung setzt bei verriegeltem
Fahr
z
eug die Türöffnungshebel außer Funkti-
on, um Aufbruchversuche am Fahrzeug zu er-
schweren. Die Türen lassen sich von innen
nicht mehr öffnen ››› .
B eim Au
s
schalten der Zündung wird auf die
aktivierte „Safesicherung“ im Display des Ko-
mi-Instruments hingewiesen ( Verriege-
lung SAFE oder SAFELOCK ).
Wenn die Safesicherung deaktiviert ist, gilt
Folgendes: ● Das Fahrzeug kann von innen mit dem Tü-
röffnun
gshebel entriegelt und geöffnet wer-
den.
Kontrollleuchte in der Fahrertür
Nach Verriegeln des Fahr-
zeugs:Bedeutung
Die rote LED-Leuchte blinkt für
etwa 2 Sekunden in kurzen In-
tervallen, danach langsamer.Safesicherung ist akti-
viert.
Nach Verriegeln des Fahr-
zeugs:Bedeutung
Rote LED-Leuchte blinkt für et-
wa 2 Sekunden und verlischt.
Nach etwa 30 Sekunden blinkt
die Leuchte wieder.Safesicherung ist
deaktiviert.
Rote LED-Leuchte blinkt für et-
wa 2 Sekunden in kurzen In-
tervallen. Danach bleibt die
Leuchte für etwa 30 Sekunden
entriegelt.Störung des Schließ-
systems. Fachbetrieb
aufsuchen. ACHTUNG
Eine unachtsame oder unbeaufsichtigte Be-
nutzu n
g der Safesicherung kann schwere Ver-
letzungen verursachen.
● Niemals Personen im Fahrzeug zurücklas-
sen, wenn da
s Fahrzeug mit dem Fahrzeug-
schlüssel verriegelt wird. Bei aktivierter Safe-
sicherung lassen sich die Türen von innen
nicht mehr öffnen!
● Verriegelte Türen erschweren Helfern, im
Notfal
l in den Fahrzeuginnenraum zu gelan-
gen und den Personen zu helfen. Einge-
schlossene Personen könnten in einem Not-
fall nicht durch Entriegeln der Türen aus dem
Fahrzeug gelangen. 102

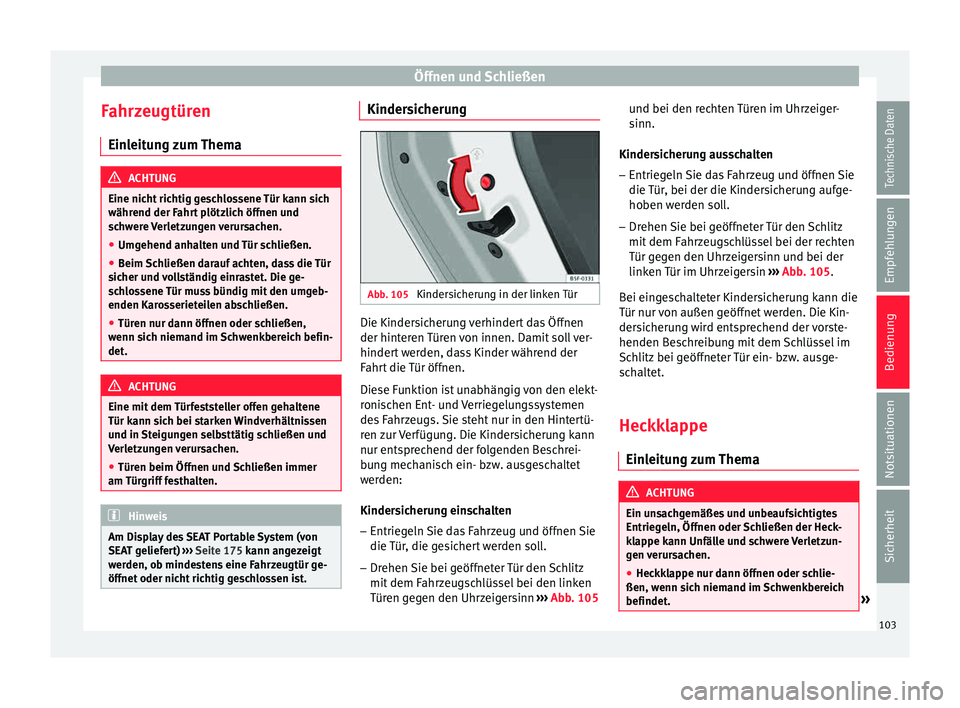

Page 105 of 244
Öffnen und Schließen
Fahrzeugtüren Ein l
eit
ung zum Thema ACHTUNG
Eine nicht richtig geschlossene Tür kann sich
während der F ahr
t plötzlich öffnen und
schwere Verletzungen verursachen.
● Umgehend anhalten und Tür schließen.
● Beim Schließen darauf achten, dass die Tür
sicher u
nd vollständig einrastet. Die ge-
schlossene Tür muss bündig mit den umgeb-
enden Karosserieteilen abschließen.
● Türen nur dann öffnen oder schließen,
wenn sic
h niemand im Schwenkbereich befin-
det. ACHTUNG
Eine mit dem Türfeststeller offen gehaltene
Tür kann s ic
h bei starken Windverhältnissen
und in Steigungen selbsttätig schließen und
Verletzungen verursachen.
● Türen beim Öffnen und Schließen immer
am Türgriff
festhalten. Hinweis
Am Display des SEAT Portable System (von
SEA T g
eliefert) ››› Seite 175 kann angezeigt
werden, ob mindestens eine Fahrzeugtür ge-
öffnet oder nicht richtig geschlossen ist. Kindersicherung
Abb. 105
Kindersicherung in der linken Tür Die Kindersicherung verhindert das Öffnen
der hint
er
en
Türen von innen. Damit soll ver-
hindert werden, dass Kinder während der
Fahrt die Tür öffnen.
Diese Funktion ist unabhängig von den elekt-
ronischen Ent- und Verriegelungssystemen
des Fahrzeugs. Sie steht nur in den Hintertü-
ren zur Verfügung. Die Kindersicherung kann
nur entsprechend der folgenden Beschrei-
bung mechanisch ein- bzw. ausgeschaltet
werden:
Kindersicherung einschalten
– Entriegeln Sie das Fahrzeug und öffnen Sie
die Tür
, die gesichert werden soll.
– Drehen Sie bei geöffneter Tür den Schlitz
mit dem Fahr
zeugschlüssel bei den linken
Türen gegen den Uhrzeigersinn ››› Abb. 105 und bei den rechten Türen im Uhrzeiger-
sinn.
Kinders
icherung ausschalten
– Entriegeln Sie das Fahrzeug und öffnen Sie
die Tür
, bei der die Kindersicherung aufge-
hoben werden soll.
– Drehen Sie bei geöffneter Tür den Schlitz
mit dem Fahr
zeugschlüssel bei der rechten
Tür gegen den Uhrzeigersinn und bei der
linken Tür im Uhrzeigersin ››› Abb. 105.
Bei eingeschalteter Kindersicherung kann die
Tür nur von außen geöffnet werden. Die Kin-
dersicherung wird entsprechend der vorste-
henden Beschreibung mit dem Schlüssel im
Schlitz bei geöffneter Tür ein- bzw. ausge-
schaltet.
Heckklappe Einleit
ung zum Thema ACHTUNG
Ein unsachgemäßes und unbeaufsichtigtes
Entrieg eln, Öff
nen oder Schließen der Heck-
klappe kann Unfälle und schwere Verletzun-
gen verursachen.
● Heckklappe nur dann öffnen oder schlie-
ßen, wenn sic
h niemand im Schwenkbereich
befindet. » 103
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 106 of 244
Bedienung
●
Die Heckk l
appe keinesfalls mit der Hand
auf der Heckscheibe zudrücken. Sie könnte
zerbrechen und Verletzungen verursachen.
● Nach dem Schließen der Heckklappe prü-
fen, ob s
ie ordnungsgemäß geschlossen und
verriegelt ist, damit sie sich während der
Fahrt nicht selbstständig öffnen kann. Die ge-
schlossene Heckklappe muss bündig mit den
umgebenden Karosserieteilen abschließen.
● Die Heckklappe während der Fahrt immer
ges
chlossen halten, damit keine giftigen Ab-
gase in den Innenraum gelangen können.
● Niemals die Heckklappe öffnen, wenn sich
daran La
degut z.B. an einem Gepäckträger
befindet. Ebenso kann sich die Heckklappe
ggf. nicht öffnen, wenn daran Ladegut, z.B.
Fahrräder, befestigt ist. Eine geöffnete Heck-
klappe kann sich durch das zusätzliche Ge-
wicht selbstständig absenken. Gegebenen-
falls Heckklappe abstützen oder Ladegut vor-
her entfernen.
● Die Heckklappe und alle Türen schließen
und v
erriegeln, wenn das Fahrzeug nicht be-
nutzt wird. Dabei sicherstellen, dass niemand
im Fahrzeug zurückbleibt.
● Niemals Kinder im und am Fahrzeug unbe-
aufsic
htigt spielen lassen, vor allem wenn die
Heckklappe geöffnet ist. Kinder können in
den Gepäckraum gelangen, die Heckklappe
schließen und sich so selbst einsperren. Je
nach Jahreszeit können in einem geschlosse-
nen Fahrzeug sehr hohe oder niedrige Tempe-
raturen entstehen, die vor allem bei Kleinkin-
dern ernsthafte Verletzungen und Erkrankun- gen hervorrufen oder zum Tode führen kön-
nen.
●
Niemals Kinder oder hilfsbedürftige Perso-
nen im Fahr z
eug zurücklassen. Diese können
mit dem Fahrzeugschlüssel oder der Zentral-
verriegelungstaste das Fahrzeug verriegeln
und sich dadurch selbst einsperren. VORSICHT
Vor dem Öffnen der Heckklappe prüfen, ob
g enüg end Fr
eiraum zum Öffnen und Schlie-
ßen der Heckklappe vorhanden ist, z.B. in Ga-
ragen. Hinweis
Am Bildschirm des tragbaren Navigationsge-
räts (v
on SEAT geliefert) ››› Seite 175 kann
angezeigt werden, ob die Heckklappe geöff-
net oder nicht richtig geschlossen ist. Heckklappe öffnen
Abb. 106
Im Fahrzeugschlüssel: Taste zum
Entrie g
eln u
nd Öffnen der Heckklappe. Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 9.
Wenn sich z. B. Fahrräder auf einem montier-
ten Gepäckträger an der Heckklappe befin-
den, lässt sich die Heckklappe unter Umstän-
den nicht öffnen ››› . Ladegut vom Gepäck-
träg er nehmen u
nd g
eöffnete Heckklappe ab-
stützen.
Mit Zentralverriegelung öffnen
● Drücken Sie die Taste im Fahrzeug-
s c
h
lüssel ››› Abb. 106 etwa eine Sekunde
lang, um die Heckklappe zu entriegeln.
● ODER: Taste im Fahrzeugschlüssel so
l an
g
e drücken, bis sich die Heckklappe
selbsttätig einige Zentimeter öffnet.
● Heckklappe über die Taste öffnen.
104
Page 107 of 244
Öffnen und Schließen
Mit mechanischem Fahrzeugschlüssel öffnen
● Fahrzeugschlüssel in den Schließzylinder
der F ahr
er
tür stecken und entgegen den Uhr-
zeigersinn ››› Seite 98 drehen.
● Heckklappe über die Taste öffnen. ACHTUNG
Das unsachgemäße oder unbeaufsichtigte
Entrieg eln oder Öff
nen der Heckklappe kann
schwere Verletzungen verursachen.
● Bei einem auf der Heckklappe montierten
Gepäckträger s
amt Ladegut lässt sich eine
entriegelte Heckklappe nicht immer als sol-
che erkennen. Eine entriegelte Heckklappe
kann sich während der Fahrt plötzlich öffnen. Hinweis
Bei Außentemperaturen unterhalb von 0°C
(+32°F) können die G a
sdruckfedern die geö-
ffnete Heckklappe nicht immer automatisch
anheben. In diesem Fall die Heckklappe von
Hand nach oben führen. Heckklappe schließen
Abb. 107
Offene Heckklappe: Griffmulde zum
Z uz
iehen Heckklappe schließen
● In die Griffmulde in der Innenverkleidung
der Hec kk
l
appe fassen ››› Abb. 107 (Pfeil).
● Heckklappe mit Schwung nach unten zie-
hen, bis
sie im Schloss einrastet.
● Durch Ziehen an der Heckklappe prüfen, ob
sie auch s
icher eingerastet ist.
Heckklappe mit Zentralverriegelung verrie-
geln*
Wenn das Fahrzeug entriegelt und keine Tür
oder die Heckklappe geöffnet wird, verriegelt
sich das Fahrzeug nach etwa 30 Sekunden
automatisch wieder. Diese Funktion verhin-
dert ein unbeabsichtigtes dauerhaftes Entrie-
geln des Fahrzeugs. Ein Verriegeln ist nur bei richtig geschlosse-
ner und eing
erasteter Heckklappe möglich.
● Über die Zentralverriegelung wird auch die
Heckkl
appe verriegelt.
● Wenn die Heckklappe eines verriegelten
Fahrz
eugs mit der Taste in dem Fahrzeug-
s c
h
lüssel entriegelt wurde, wird diese nach
dem Schließen sofort wieder verriegelt.
● Eine geschlossene, aber nicht verriegelte
Heckkl
appe wird bei einer Geschwindigkeit
über etwa 9 km/h (6 mph) automatisch ver-
riegelt.
Heckklappe mit mechanischem Fahrzeug-
schlüssel verriegeln
Ein Verriegeln ist nur bei richtig geschlosse-
ner und eingerasteter Heckklappe möglich.
● Fahrzeugschlüssel in den Schließzylinder
der Fahrer
tür stecken und im Uhrzeigersinn
››› Seite 98 drehen. ACHTUNG
Das unsachgemäße oder unbeaufsichtigte
Sch ließen der Hec
kklappe kann schwere Ver-
letzungen verursachen.
● Lassen Sie niemals das Fahrzeug unbeauf-
sichtig
t oder Kinder im und am Fahrzeug
spielen, vor allem wenn die Heckklappe ge-
öffnet ist. Kinder können in den Gepäckraum
gelangen, die Heckklappe schließen und sich
so selbst einsperren. Ein verschlossenes » 105
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 108 of 244

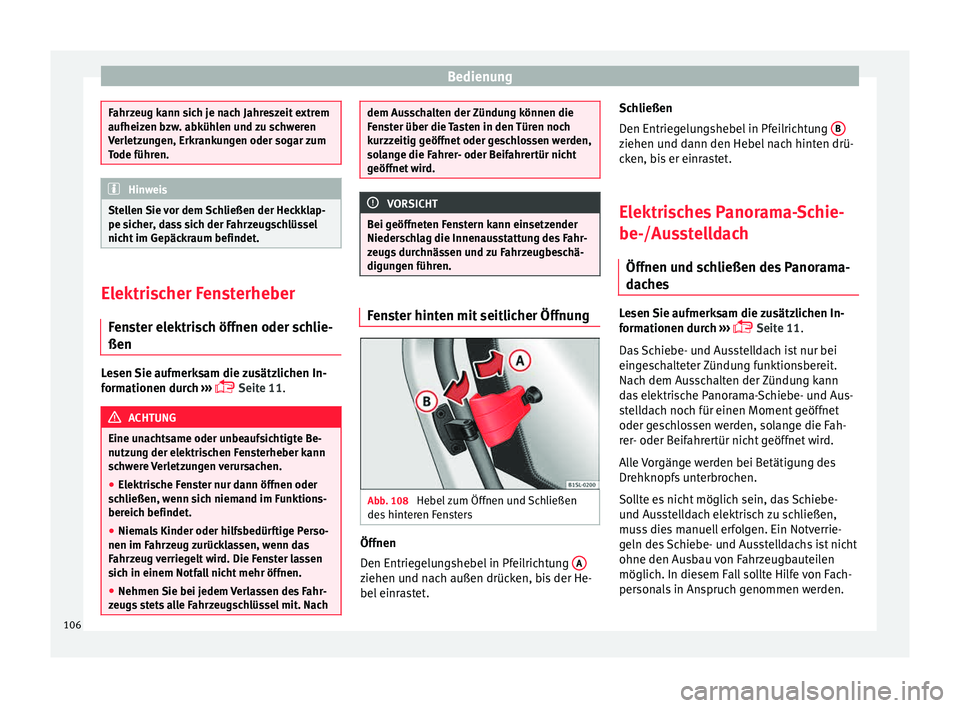

Bedienung
Fahrzeug kann sich je nach Jahreszeit extrem
aufheizen b
zw
. abkühlen und zu schweren
Verletzungen, Erkrankungen oder sogar zum
Tode führen. Hinweis
Stellen Sie vor dem Schließen der Heckklap-
pe s icher
, dass sich der Fahrzeugschlüssel
nicht im Gepäckraum befindet. Elektrischer Fensterheber
Fen
s
ter elektrisch öffnen oder schlie-
ßen Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 11. ACHTUNG
Eine unachtsame oder unbeaufsichtigte Be-
nutzu n
g der elektrischen Fensterheber kann
schwere Verletzungen verursachen.
● Elektrische Fenster nur dann öffnen oder
sch
ließen, wenn sich niemand im Funktions-
bereich befindet.
● Niemals Kinder oder hilfsbedürftige Perso-
nen im Fahrz
eug zurücklassen, wenn das
Fahrzeug verriegelt wird. Die Fenster lassen
sich in einem Notfall nicht mehr öffnen.
● Nehmen Sie bei jedem Verlassen des Fahr-
zeugs
stets alle Fahrzeugschlüssel mit. Nach dem Ausschalten der Zündung können die
Fen
s
ter über die Tasten in den Türen noch
kurzzeitig geöffnet oder geschlossen werden,
solange die Fahrer- oder Beifahrertür nicht
geöffnet wird. VORSICHT
Bei geöffneten Fenstern kann einsetzender
Nieder sc
hlag die Innenausstattung des Fahr-
zeugs durchnässen und zu Fahrzeugbeschä-
digungen führen. Fenster hinten mit seitlicher Öffnung
Abb. 108
Hebel zum Öffnen und Schließen
de s
hint
eren Fensters Öffnen
D
en Entrie
g
elungshebel in Pfeilrichtung A ziehen und nach außen drücken, bis der He-
bel
einr a
stet. Schließen
Den Entrieg
elungshebel in Pfeilrichtung B ziehen und dann den Hebel nach hinten drü-
c
k
en, b
is er einrastet.
Elektrisches Panorama-Schie-
be-/Auss
telldach
Öffnen und schließen des Panorama-
daches Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 11.
Das Schiebe- und Ausstelldach ist nur bei
eingeschalteter Zündung funktionsbereit.
Nach dem Ausschalten der Zündung kann
das elektrische Panorama-Schiebe- und Aus-
stelldach noch für einen Moment geöffnet
oder geschlossen werden, solange die Fah-
rer- oder Beifahrertür nicht geöffnet wird.
Alle Vorgänge werden bei Betätigung des
Drehknopfs unterbrochen.
Sollte es nicht möglich sein, das Schiebe-
und Ausstelldach elektrisch zu schließen,
muss dies manuell erfolgen. Ein Notverrie-
geln des Schiebe- und Ausstelldachs ist nicht
ohne den Ausbau von Fahrzeugbauteilen
möglich. In diesem Fall sollte Hilfe von Fach-
personals in Anspruch genommen werden.
106
Page 109 of 244

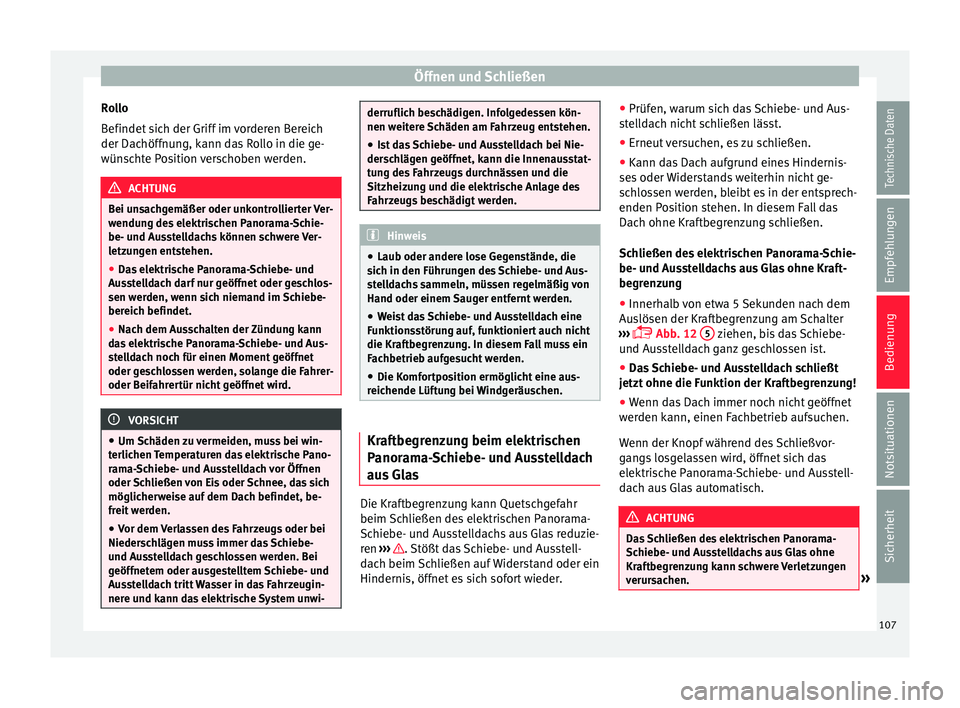

Öffnen und Schließen
Rollo
B efindet
s
ich der Griff im vorderen Bereich
der Dachöffnung, kann das Rollo in die ge-
wünschte Position verschoben werden. ACHTUNG
Bei unsachgemäßer oder unkontrollierter Ver-
wendu n
g des elektrischen Panorama-Schie-
be- und Ausstelldachs können schwere Ver-
letzungen entstehen.
● Das elektrische Panorama-Schiebe- und
Auss
telldach darf nur geöffnet oder geschlos-
sen werden, wenn sich niemand im Schiebe-
bereich befindet.
● Nach dem Ausschalten der Zündung kann
das
elektrische Panorama-Schiebe- und Aus-
stelldach noch für einen Moment geöffnet
oder geschlossen werden, solange die Fahrer-
oder Beifahrertür nicht geöffnet wird. VORSICHT
● Um Sc häden
zu vermeiden, muss bei win-
terlichen Temperaturen das elektrische Pano-
rama-Schiebe- und Ausstelldach vor Öffnen
oder Schließen von Eis oder Schnee, das sich
möglicherweise auf dem Dach befindet, be-
freit werden.
● Vor dem Verlassen des Fahrzeugs oder bei
Niedersc
hlägen muss immer das Schiebe-
und Ausstelldach geschlossen werden. Bei
geöffnetem oder ausgestelltem Schiebe- und
Ausstelldach tritt Wasser in das Fahrzeugin-
nere und kann das elektrische System unwi- derruflich beschädigen. Infolgedessen kön-
nen weit
er
e Schäden am Fahrzeug entstehen.
● Ist das Schiebe- und Ausstelldach bei Nie-
dersc
hlägen geöffnet, kann die Innenausstat-
tung des Fahrzeugs durchnässen und die
Sitzheizung und die elektrische Anlage des
Fahrzeugs beschädigt werden. Hinweis
● Laub oder ander e lose Ge
genstände, die
sich in den Führungen des Schiebe- und Aus-
stelldachs sammeln, müssen regelmäßig von
Hand oder einem Sauger entfernt werden.
● Weist das Schiebe- und Ausstelldach eine
Funktion
sstörung auf, funktioniert auch nicht
die Kraftbegrenzung. In diesem Fall muss ein
Fachbetrieb aufgesucht werden.
● Die Komfortposition ermöglicht eine aus-
reichende Lüf
tung bei Windgeräuschen. Kraftbegrenzung beim elektrischen
P
anor
am
a-Schiebe- und Ausstelldach
aus Glas Die Kraftbegrenzung kann Quetschgefahr
beim
Sc
h
ließen des elektrischen Panorama-
Schiebe- und Ausstelldachs aus Glas reduzie-
ren ››› . Stößt das Schiebe- und Ausstell-
d ac
h beim
Schließen auf Widerstand oder ein
Hindernis, öffnet es sich sofort wieder. ●
Prüfen, warum s
ich das Schiebe- und Aus-
stelldach nicht schließen lässt.
● Erneut versuchen, es zu schließen.
● Kann das Dach aufgrund eines Hindernis-
ses oder
Widerstands weiterhin nicht ge-
schlossen werden, bleibt es in der entsprech-
enden Position stehen. In diesem Fall das
Dach ohne Kraftbegrenzung schließen.
Schließen des elektrischen Panorama-Schie-
be- und Ausstelldachs aus Glas ohne Kraft-
begrenzung
● Innerhalb von etwa 5 Sekunden nach dem
Auslösen der Kr
aftbegrenzung am Schalter
››› Abb. 12
5 ziehen, bis das Schiebe-
u nd Au
s
stelldach ganz geschlossen ist.
● Das Schiebe- und Ausstelldach schließt
jetzt
ohne die Funktion der Kraftbegrenzung!
● Wenn das Dach immer noch nicht geöffnet
werden k
ann, einen Fachbetrieb aufsuchen.
Wenn der Knopf während des Schließvor-
gangs losgelassen wird, öffnet sich das
elektrische Panorama-Schiebe- und Ausstell-
dach aus Glas automatisch. ACHTUNG
Das Schließen des elektrischen Panorama-
Schie be- u
nd Ausstelldachs aus Glas ohne
Kraftbegrenzung kann schwere Verletzungen
verursachen. » 107
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 110 of 244

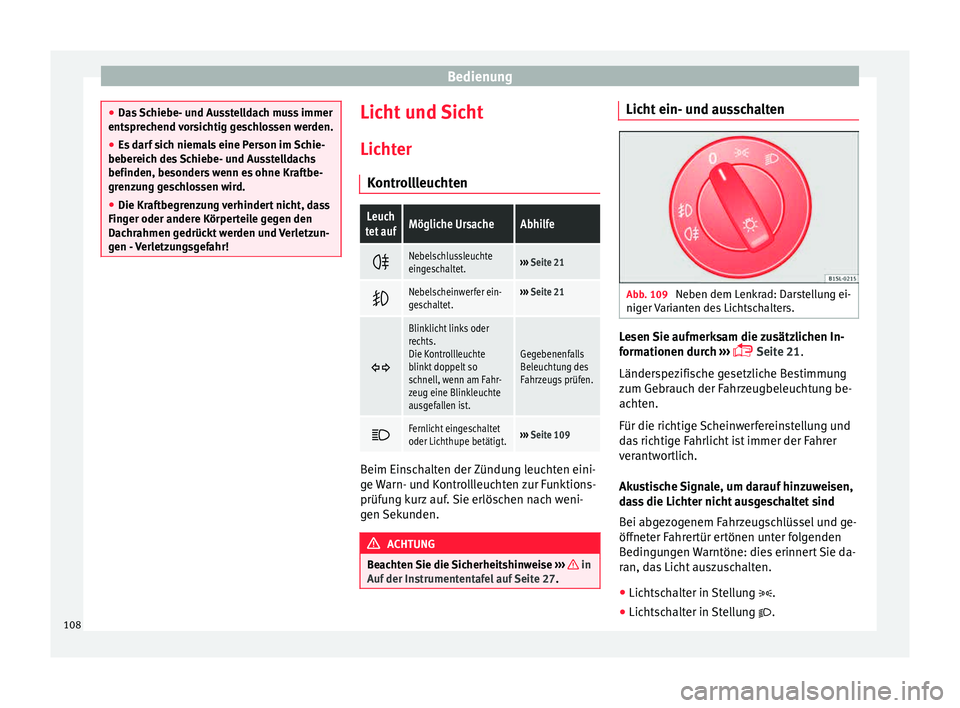

Bedienung
●
Das
Schiebe- und Ausstelldach muss immer
entsprechend vorsichtig geschlossen werden.
● Es darf sich niemals eine Person im Schie-
bebereic
h des Schiebe- und Ausstelldachs
befinden, besonders wenn es ohne Kraftbe-
grenzung geschlossen wird.
● Die Kraftbegrenzung verhindert nicht, dass
Finger oder ander
e Körperteile gegen den
Dachrahmen gedrückt werden und Verletzun-
gen - Verletzungsgefahr! Licht und Sicht
Lic
ht
er
K
ontrollleuchten
Leuch
tet aufMögliche UrsacheAbhilfe
Nebelschlussleuchte
eingeschaltet.›››
Seite 21
Nebelscheinwerfer ein-
geschaltet.›››
Seite 21
Blinklicht links oder
rechts.
Die Kontrollleuchte
blinkt doppelt so
schnell, wenn am Fahr-
zeug eine Blinkleuchte
ausgefallen ist.
Gegebenenfalls
Beleuchtung des
Fahrzeugs prüfen.
Fernlicht eingeschaltet
oder Lichthupe betätigt.›››
Seite 109 Beim Einschalten der Zündung leuchten eini-
g
e
W
arn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden. ACHTUNG
Beachten Sie die Sicherheitshinweise ›››
in
Auf der In s
trumententafel auf Seite 27. Licht ein- und ausschalten
Abb. 109
Neben dem Lenkrad: Darstellung ei-
nig er
V
arianten des Lichtschalters. Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 21.
Länderspezifische gesetzliche Bestimmung
zum Gebrauch der Fahrzeugbeleuchtung be-
achten.
Für die richtige Scheinwerfereinstellung und
das richtige Fahrlicht ist immer der Fahrer
verantwortlich.
Akustische Signale, um darauf hinzuweisen,
dass die Lichter nicht ausgeschaltet sind
Bei abgezogenem Fahrzeugschlüssel und ge-
öffneter Fahrertür ertönen unter folgenden
Bedingungen Warntöne: dies erinnert Sie da-
ran, das Licht auszuschalten.
● Lichtschalter in Stellung .
● Lichtschalter in Stellung .
108
