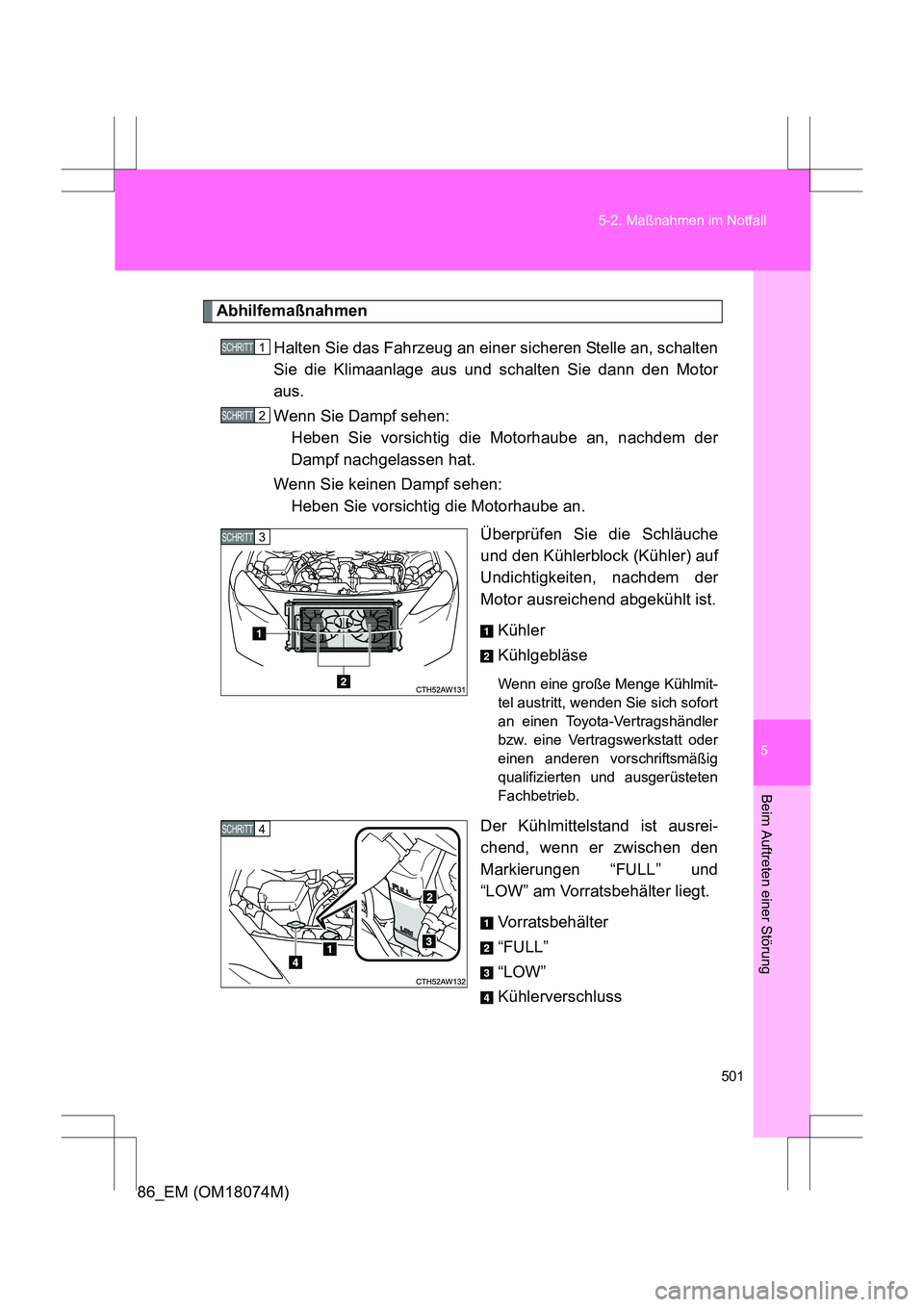

5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18074M)
Abhilfemaßnahmen
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten
Sie die Klimaanlage aus und schalten Sie dann den Motor
aus.
Wenn Sie Dampf sehen: Heben Sie vorsichtig die Motorhaube an, nachdem der
Dampf nachgelassen hat.
Wenn Sie keinen Dampf sehen: Heben Sie vorsichtig die Motorhaube an.
Überprüfen Sie die Schläuche
und den Kühlerblock (Kühler) auf
Undichtigkeiten, nachdem der
Motor ausreichend abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmit-
tel austritt, wenden Sie sich sofort
an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten
Fachbetrieb.
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “FULL” und
“LOW” am Vorratsbehälter liegt.Vorratsbehälter
“FULL”
“LOW”
Kühlerverschluss
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT

502
5-2. Maßnahmen im Notfall
86_EM (OM18074M)

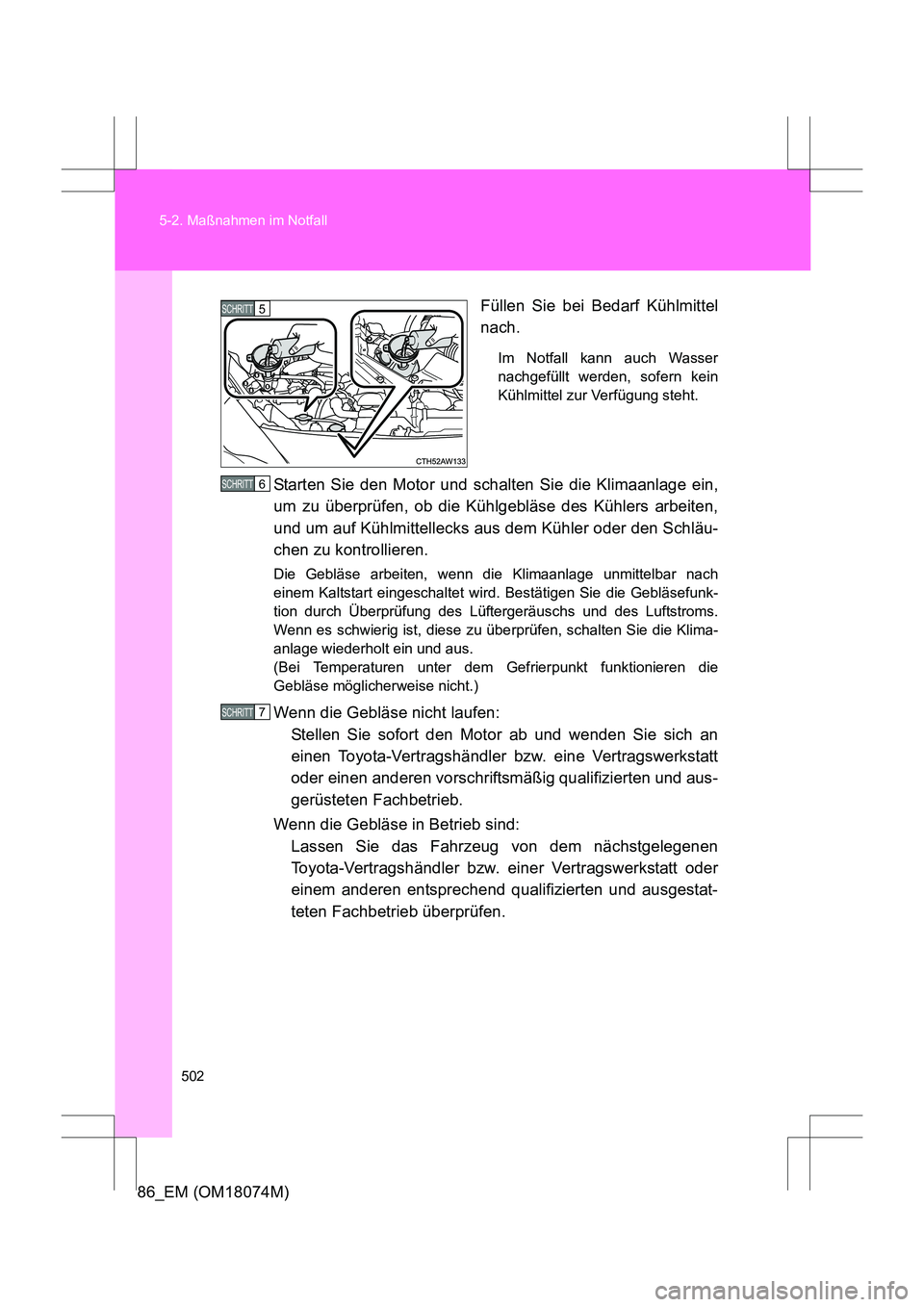

Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser
nachgefüllt werden, sofern kein
Kühlmittel zur Verfügung steht.
Starten Sie den Motor und schalten Sie die Klimaanlage ein,
um zu überprüfen, ob die Kühlgebläse des Kühlers arbeiten,
und um auf Kühlmittellecks aus dem Kühler oder den Schläu-
chen zu kontrollieren.
Die Gebläse arbeiten, wenn di
e Klimaanlage unmittelbar nach
einem Kaltstart eingeschaltet wird. Bestätigen Sie die Gebläsefunk-
tion durch Überprüfung des Lüftergeräuschs und des Luftstroms.
Wenn es schwierig ist, diese zu überprüfen, schalten Sie die Klima-
anlage wiederholt ein und aus.
(Bei Temperaturen unter dem Gefrierpunkt funktionieren die
Gebläse möglicherweise nicht.)
Wenn die Gebläse nicht laufen:
Stellen Sie sofort den Motor ab und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Wenn die Gebläse in Betrieb sind: Lassen Sie das Fahrzeug von dem nächstgelegenen
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen entsprechend qualifizierten und ausgestat-
teten Fachbetrieb überprüfen.
5 SCHRITT
6 SCHRITT
7 SCHRITT

5
503
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18074M)

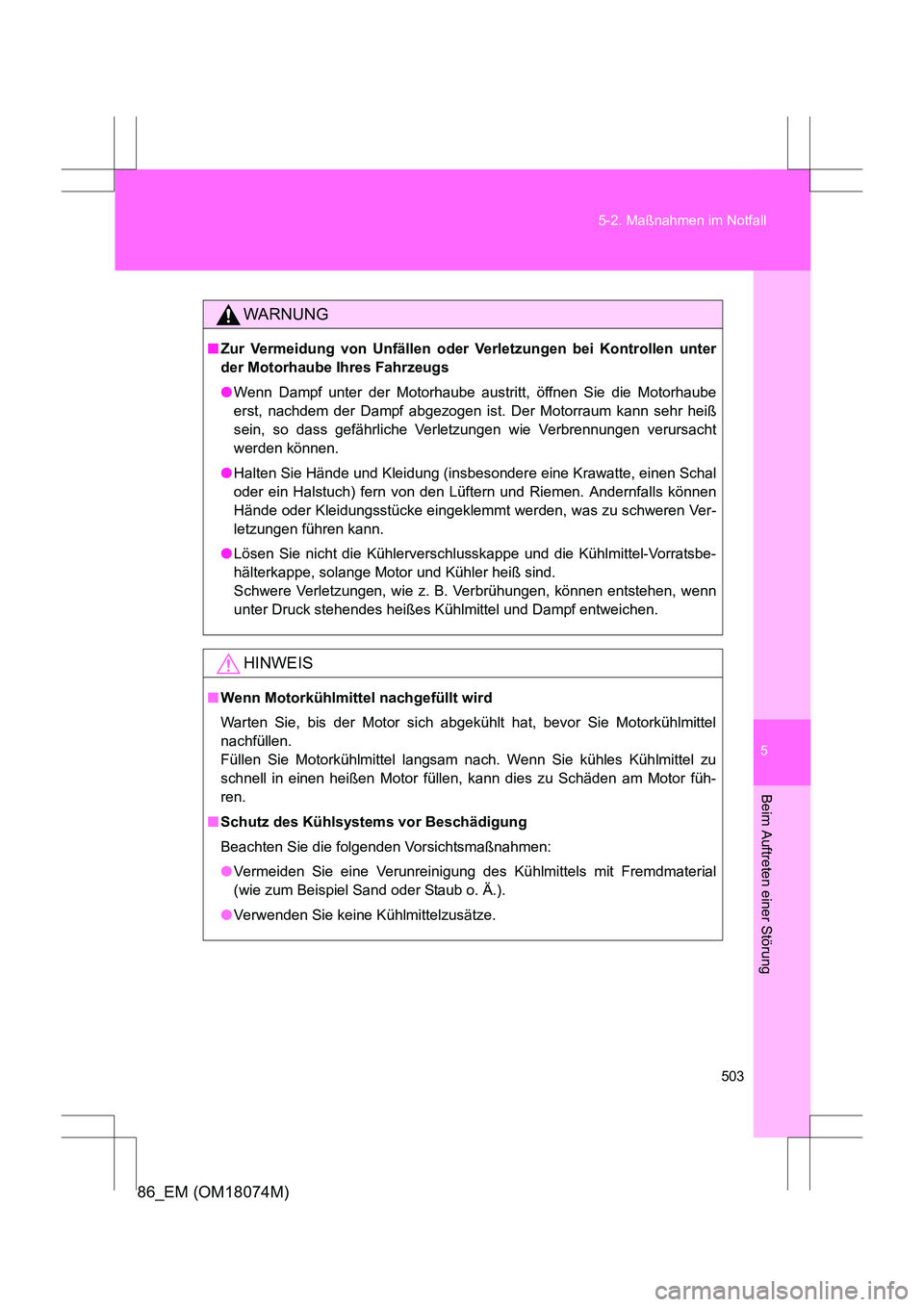

WARNUNG
■
Zur Vermeidung von Unfällen oder Verletzungen bei Kontrollen unter
der Motorhaube Ihres Fahrzeugs
●Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube
erst, nachdem der Dampf abgezogen ist. Der Motorraum kann sehr heiß
sein, so dass gefährliche Verletzungen wie Verbrennungen verursacht
werden können.
● Halten Sie Hände und Kleidung (insbesondere eine Krawatte, einen Schal
oder ein Halstuch) fern von den Lüftern und Riemen. Andernfalls können
Hände oder Kleidungsstücke eingeklemmt werden, was zu schweren Ver-
letzungen führen kann.
● Lösen Sie nicht die Kühlerverschlusskappe und die Kühlmittel-Vorratsbe-
hälterkappe, solange Motor und Kühler heiß sind.
Schwere Verletzungen, wie z. B. Verbrühungen, können entstehen, wenn
unter Druck stehendes heißes Kühlmittel und Dampf entweichen.
HINWEIS
■ Wenn Motorkühlmittel nachgefüllt wird
Warten Sie, bis der Motor sich abgekühlt hat, bevor Sie Motorkühlmittel
nachfüllen.
Füllen Sie Motorkühlmittel langsam nach. Wenn Sie kühles Kühlmittel zu
schnell in einen heißen Motor füllen, kann dies zu Schäden am Motor füh-
ren.
■ Schutz des Kühlsystems vor Beschädigung
Beachten Sie die folgenden Vorsichtsmaßnahmen:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdmaterial
(wie zum Beispiel Sand oder Staub o. Ä.).
● Verwenden Sie keine Kühlmittelzusätze.

504
5-2. Maßnahmen im Notfall
86_EM (OM18074M)

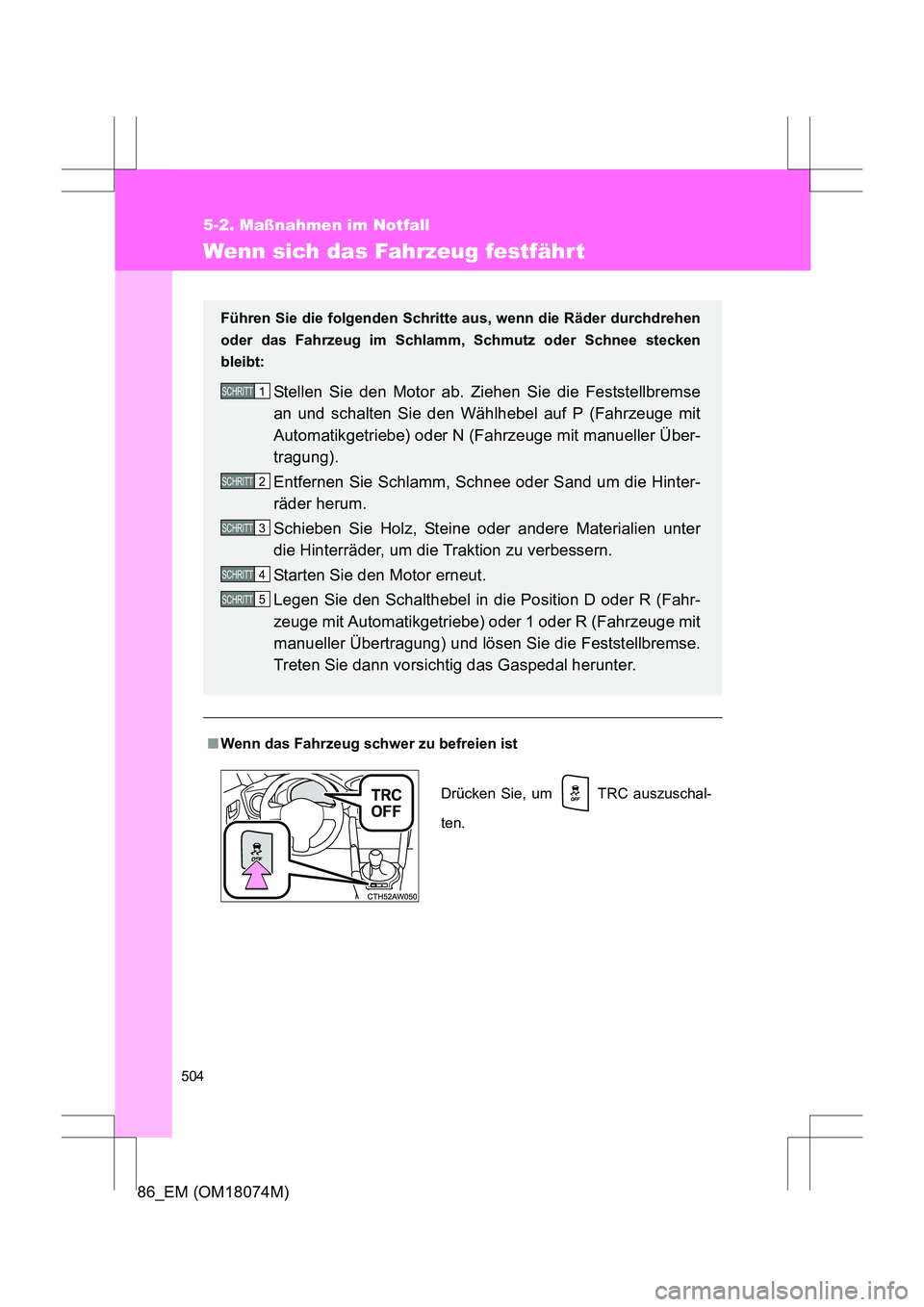

Wenn sich das Fahrzeug festfähr t
■Wenn das Fahrzeug schwer zu befreien ist Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug im Schlamm, Schmutz oder Schnee stecken
bleibt:
Stellen Sie den Motor ab. Ziehen Sie die Feststellbremse
an und schalten Sie den Wählhebel auf P (Fahrzeuge mit
Automatikgetriebe) oder N (Fahrzeuge mit manueller Über-
tragung).
Entfernen Sie Schlamm, Schnee oder Sand um die Hinter-
räder herum.
Schieben Sie Holz, Steine oder andere Materialien unter
die Hinterräder, um die Traktion zu verbessern.
Starten Sie den Motor erneut.
Legen Sie den Schalthebel in die Position D oder R (Fahr-
zeuge mit Automatikgetriebe) oder 1 oder R (Fahrzeuge mit
manueller Übertragung) und lösen Sie die Feststellbremse.
Treten Sie dann vorsichtig das Gaspedal herunter.1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
5 SCHRITT
Drücken Sie, um TRC auszuschal-
ten.

5
505
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18074M)

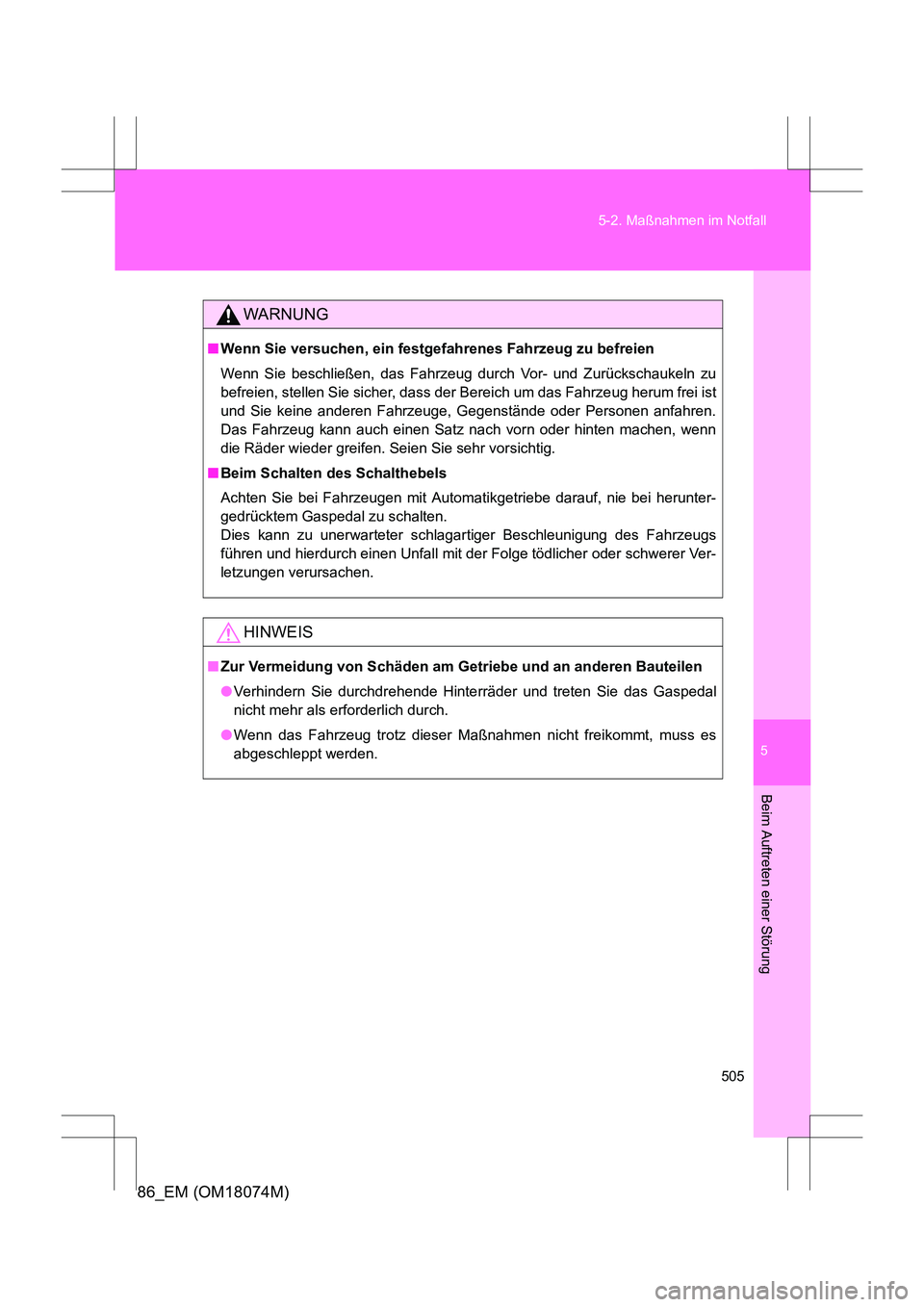

WARNUNG
■
Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu
befreien, stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist
und Sie keine anderen Fahrzeuge, Gegenstände oder Personen anfahren.
Das Fahrzeug kann auch einen Satz nach vorn oder hinten machen, wenn
die Räder wieder greifen. Seien Sie sehr vorsichtig.
■ Beim Schalten des Schalthebels
Achten Sie bei Fahrzeugen mit Automatikgetriebe darauf, nie bei herunter-
gedrücktem Gaspedal zu schalten.
Dies kann zu unerwarteter schlagar tiger Beschleunigung des Fahrzeugs
führen und hierdurch einen Unfall mit der Folge tödlicher oder schwerer Ver-
letzungen verursachen.
HINWEIS
■ Zur Vermeidung von Schäden am Ge triebe und an anderen Bauteilen
● Verhindern Sie durchdrehende Hinte rräder und treten Sie das Gaspedal
nicht mehr als erforderlich durch.
● Wenn das Fahrzeug trotz dieser Ma ßnahmen nicht freikommt, muss es
abgeschleppt werden.

506
5-2. Maßnahmen im Notfall
86_EM (OM18074M)

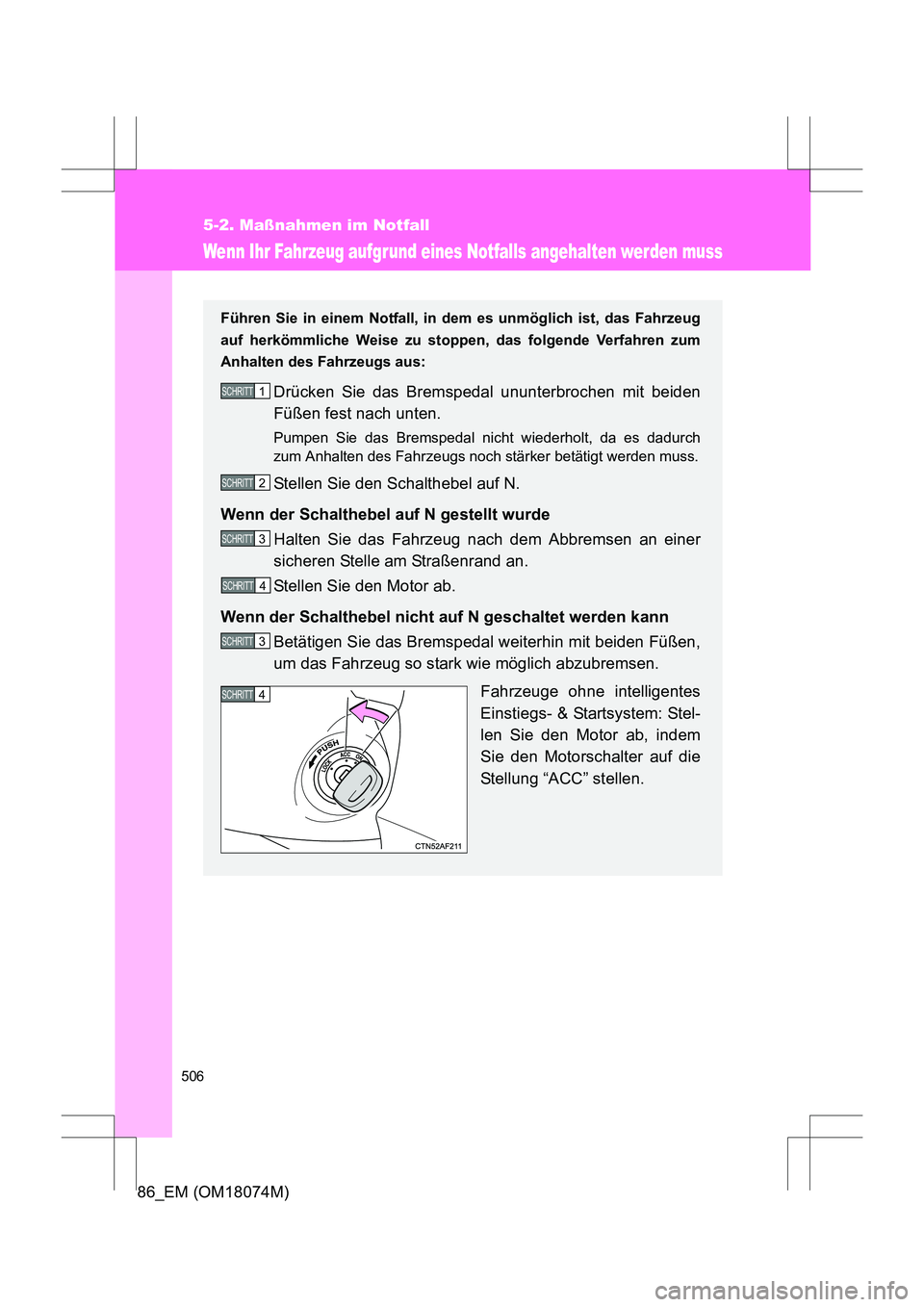

Wenn Ihr Fahrzeug aufgrund eines Notfalls angehalten werden muss
Führen Sie in einem Notfall, in dem es unmöglich ist, das Fahrzeug
auf herkömmliche Weise zu stoppen, das folgende Verfahren zum
Anhalten des Fahrzeugs aus:
Drücken Sie das Bremspedal ununterbrochen mit beiden
Füßen fest nach unten.
Pumpen Sie das Bremspedal nicht wiederholt, da es dadurch
zum Anhalten des Fahrzeugs noch stärker betätigt werden muss.
Stellen Sie den Schalthebel auf N.
Wenn der Schalthebel auf N gestellt wurde Halten Sie das Fahrzeug nach dem Abbremsen an einer
sicheren Stelle am Straßenrand an.
Stellen Sie den Motor ab.
Wenn der Schalthebel nicht auf N geschaltet werden kann Betätigen Sie das Bremspedal weiterhin mit beiden Füßen,
um das Fahrzeug so stark wie möglich abzubremsen.
Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem: Stel-
len Sie den Motor ab, indem
Sie den Motorschalter auf die
Stellung “ACC” stellen.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
3 SCHRITT
4 SCHRITT

5
507
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18074M)

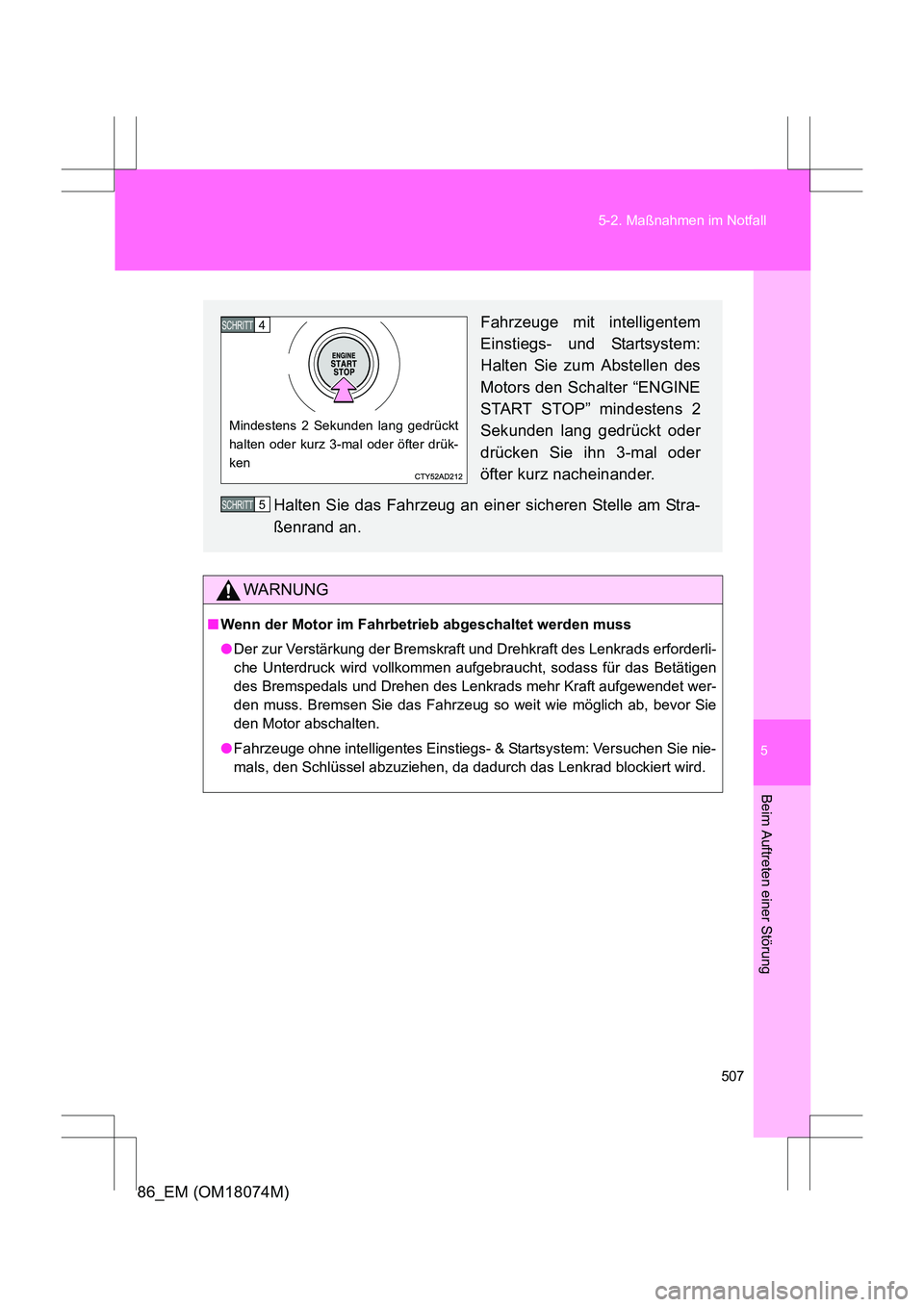

WARNUNG
■
Wenn der Motor im Fahrbetrieb abgeschaltet werden muss
●Der zur Verstärkung der Bremskraft und Drehkraft des Lenkrads erforderli-
che Unterdruck wird vollkommen aufgebraucht, sodass für das Betätigen
des Bremspedals und Drehen des Lenkrads mehr Kraft aufgewendet wer-
den muss. Bremsen Sie das Fahrzeug so weit wie möglich ab, bevor Sie
den Motor abschalten.
● Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Versuchen Sie nie-
mals, den Schlüssel abzuziehen, da dadurch das Lenkrad blockiert wird.
Fahrzeuge mit intelligentem
Einstiegs- und Startsystem:
Halten Sie zum Abstellen des
Motors den Schalter “ENGINE
START STOP” mindestens 2
Sekunden lang gedrückt oder
drücken Sie ihn 3-mal oder
öfter kurz nacheinander.
Halten Sie das Fahrzeug an einer sicheren Stelle am Stra-
ßenrand an.
Mindestens 2 Sekunden lang gedrückt
halten oder kurz 3-mal oder öfter drük-
ken
4 SCHRITT
5 SCHRITT

508
5-2. Maßnahmen im Notfall
86_EM (OM18074M)

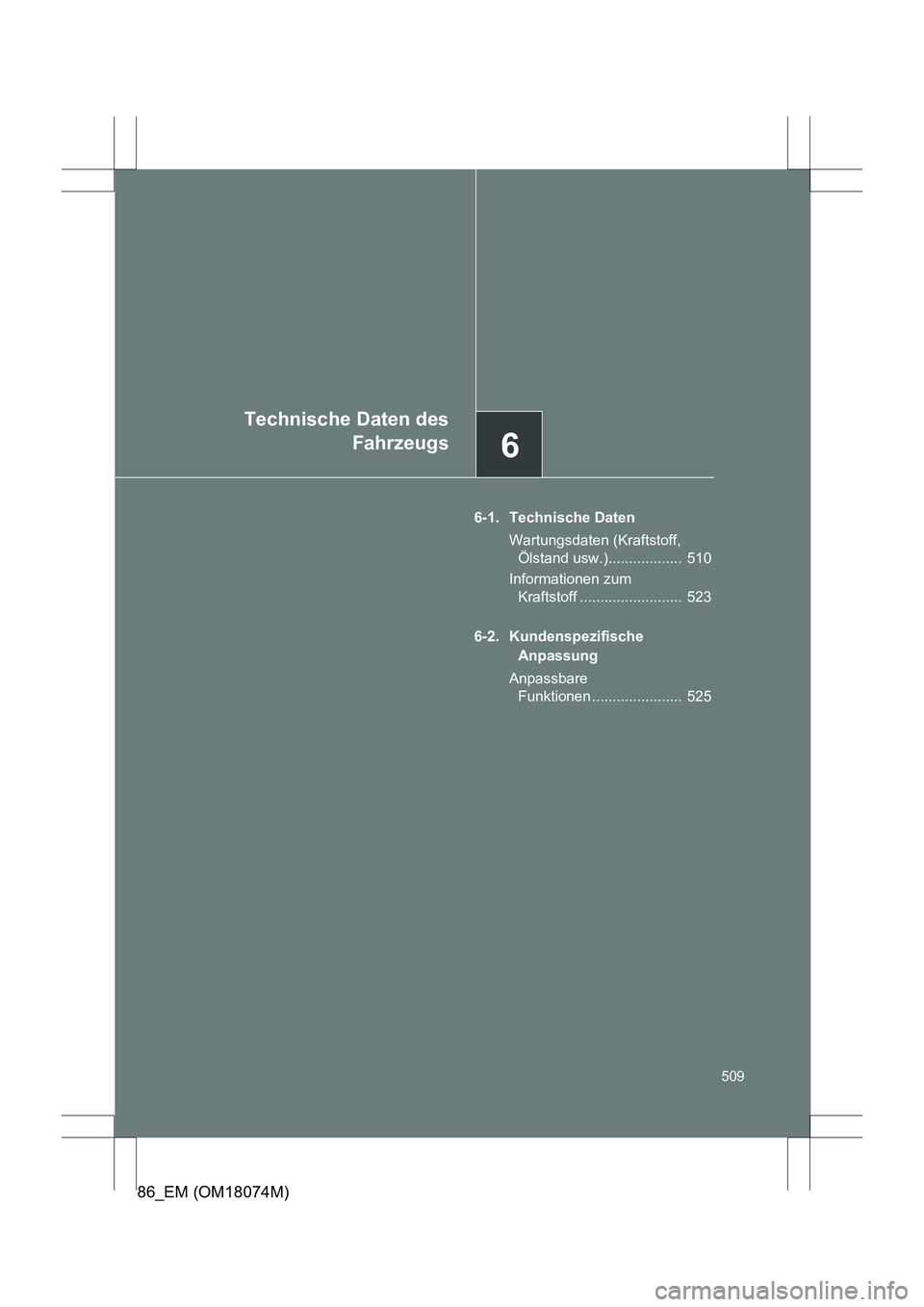

6
Technische Daten desFahrzeugs
509
86_EM (OM18074M)
6-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.).................. 510
Informationen zum Kraftstoff ......................... 523
6-2. Kundenspezifische Anpassung
Anpassbare Funktionen ...................... 525

510
86_EM (OM18074M)

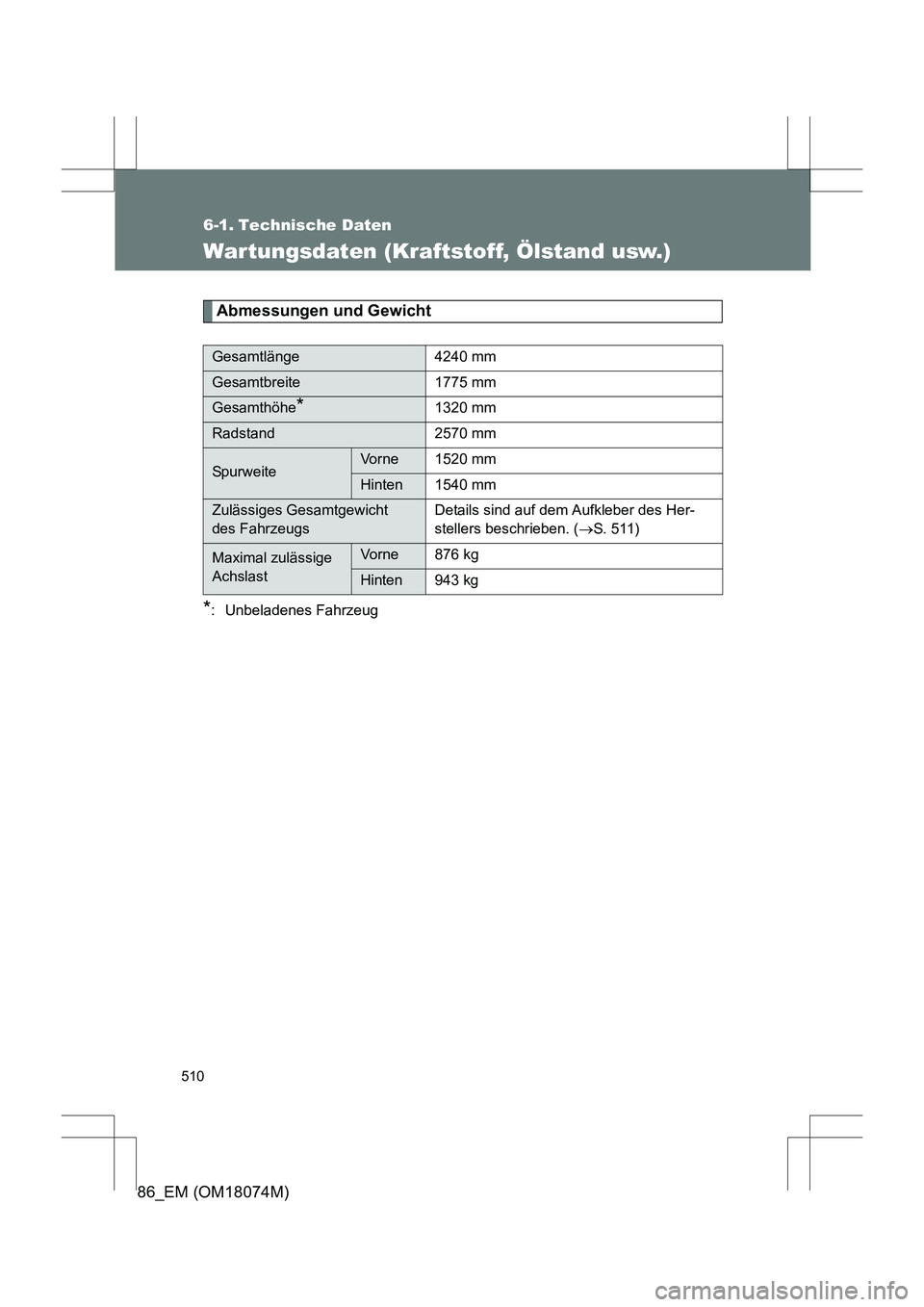

6-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
*: Unbeladenes Fahrzeug
Gesamtlänge 4240 mm
Gesamtbreite 1775 mm
Gesamthöhe*1320 mm
Radstand 2570 mm
SpurweiteVorne 1520 mm
Hinten 1540 mm
Zulässiges Gesamtgewicht
des FahrzeugsDetails sind auf dem Aufkleber des Her-
stellers beschrieben. (
→S. 511)
Maximal zulässige
AchslastVorne 876 kg
Hinten 943 kg
