TOYOTA 86 2017 Manual del propietario (in Spanish)

5
501
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
86_ES (OM18075S)

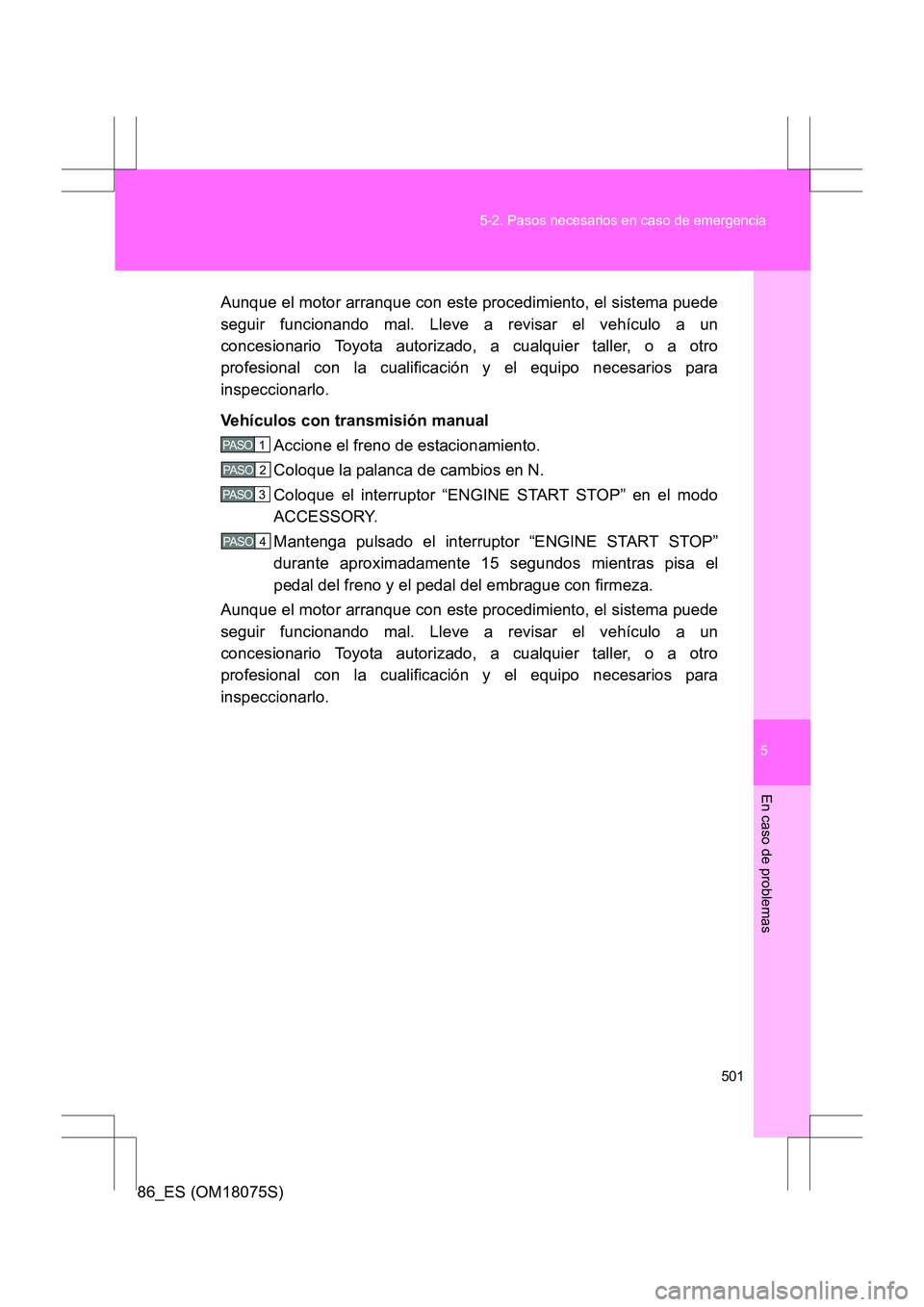

Aunque el motor arranque con este procedimiento, el sistema puede
seguir funcionando mal. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, a cualquier taller, o a otro
profesional con la cualificación y el equipo necesarios para
inspeccionarlo.
Vehículos con transmisión manual
Accione el freno de estacionamiento.
Coloque la palanca de cambios en N.
Coloque el interruptor “ENGINE START STOP” en el modo
ACCESSORY.
Mantenga pulsado el interruptor “ENGINE START STOP”
durante aproximadamente 15 segundos mientras pisa el
pedal del freno y el pedal del embrague con firmeza.
Aunque el motor arranque con este procedimiento, el sistema puede
seguir funcionando mal. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, a cualquier taller, o a otro
profesional con la cualificación y el equipo necesarios para
inspeccionarlo.
1 PASO
2 PASO
3 PASO
4 PASO

502
5-2. Pasos necesarios en caso de emergencia
86_ES (OM18075S)

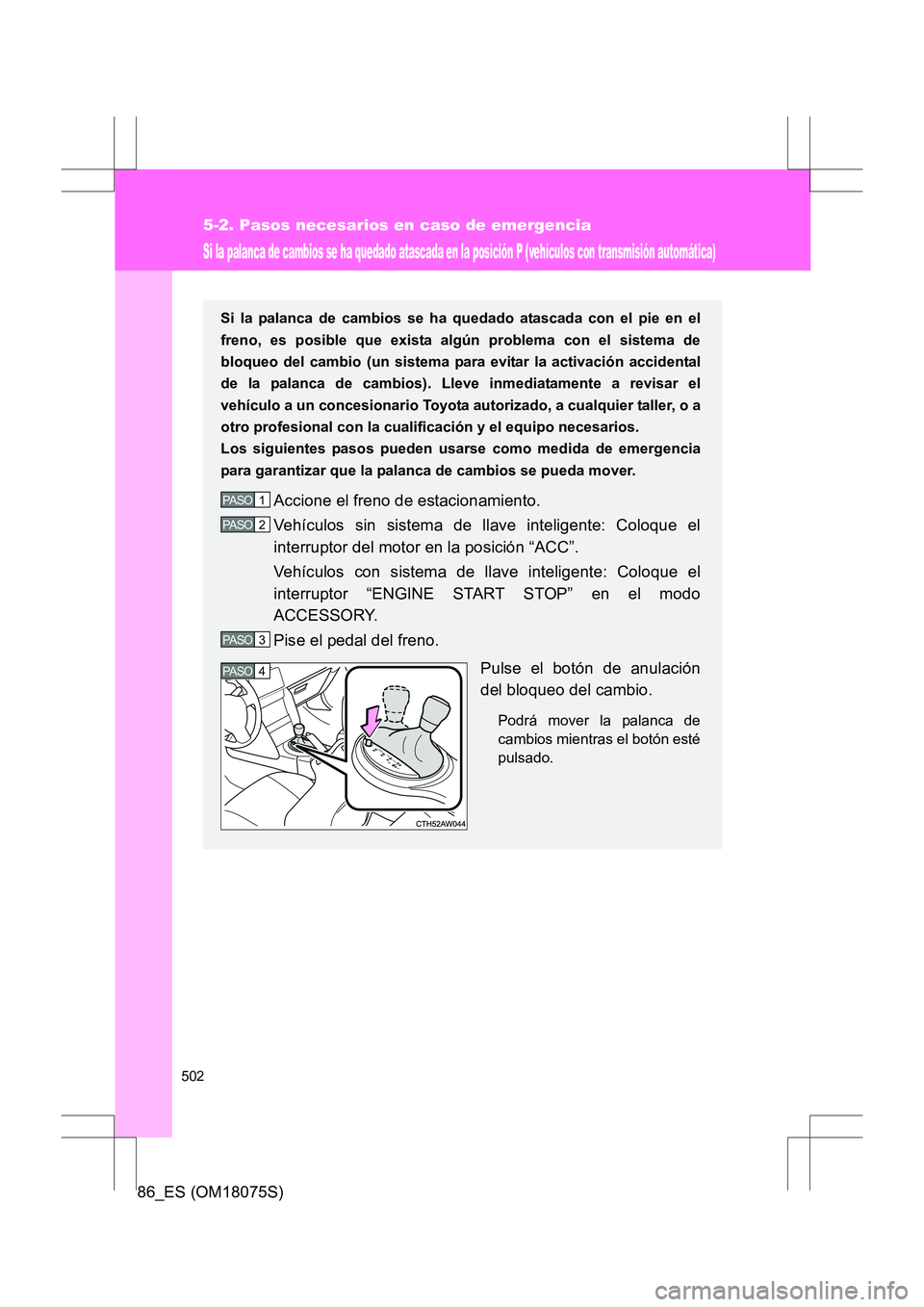

Si la palanca de cambios se ha quedado atascada en la posición P (vehículos con transmisión automática)
Si la palanca de cambios se ha quedado atascada con el pie en el
freno, es posible que exista algún problema con el sistema de
bloqueo del cambio (un sistema para evitar la activación accidental
de la palanca de cambios). Lleve inmediatamente a revisar el
vehículo a un concesionario Toyota autorizado, a cualquier taller, o a
otro profesional con la cualificación y el equipo necesarios.
Los siguientes pasos pueden usarse como medida de emergencia
para garantizar que la palanca de cambios se pueda mover.
Accione el freno de estacionamiento.
Vehículos sin sistema de llave inteligente: Coloque el
interruptor del motor en la posición “ACC”.
Vehículos con sistema de llave inteligente: Coloque el
interruptor “ENGINE START STOP” en el modo
ACCESSORY.
Pise el pedal del freno.
Pulse el botón de anulación
del bloqueo del cambio.
Podrá mover la palanca de
cambios mientras el botón esté
pulsado.
1 PASO
2 PASO
3 PASO
4 PASO

5
503
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
86_ES (OM18075S)

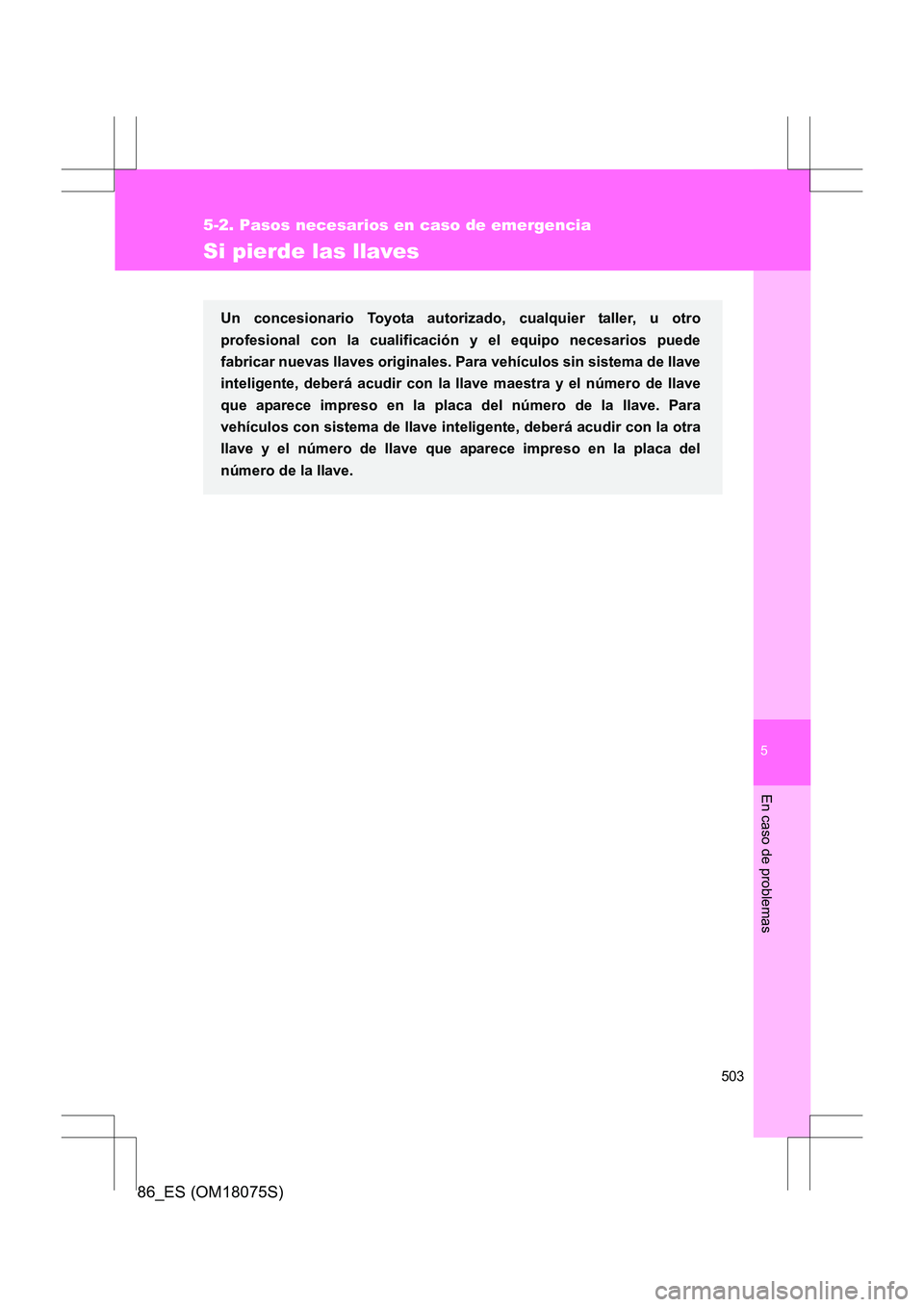

Si pierde las llaves
Un concesionario Toyota autorizado, cualquier taller, u otro
profesional con la cualificación y el equipo necesarios puede
fabricar nuevas llaves originales. Para vehículos sin sistema de llave
inteligente, deberá acudir con la llave maestra y el número de llave
que aparece impreso en la placa del número de la llave. Para
vehículos con sistema de llave inteligente, deberá acudir con la otra
llave y el número de llave que aparece impreso en la placa del
número de la llave.

504
5-2. Pasos necesarios en caso de emergencia
86_ES (OM18075S)

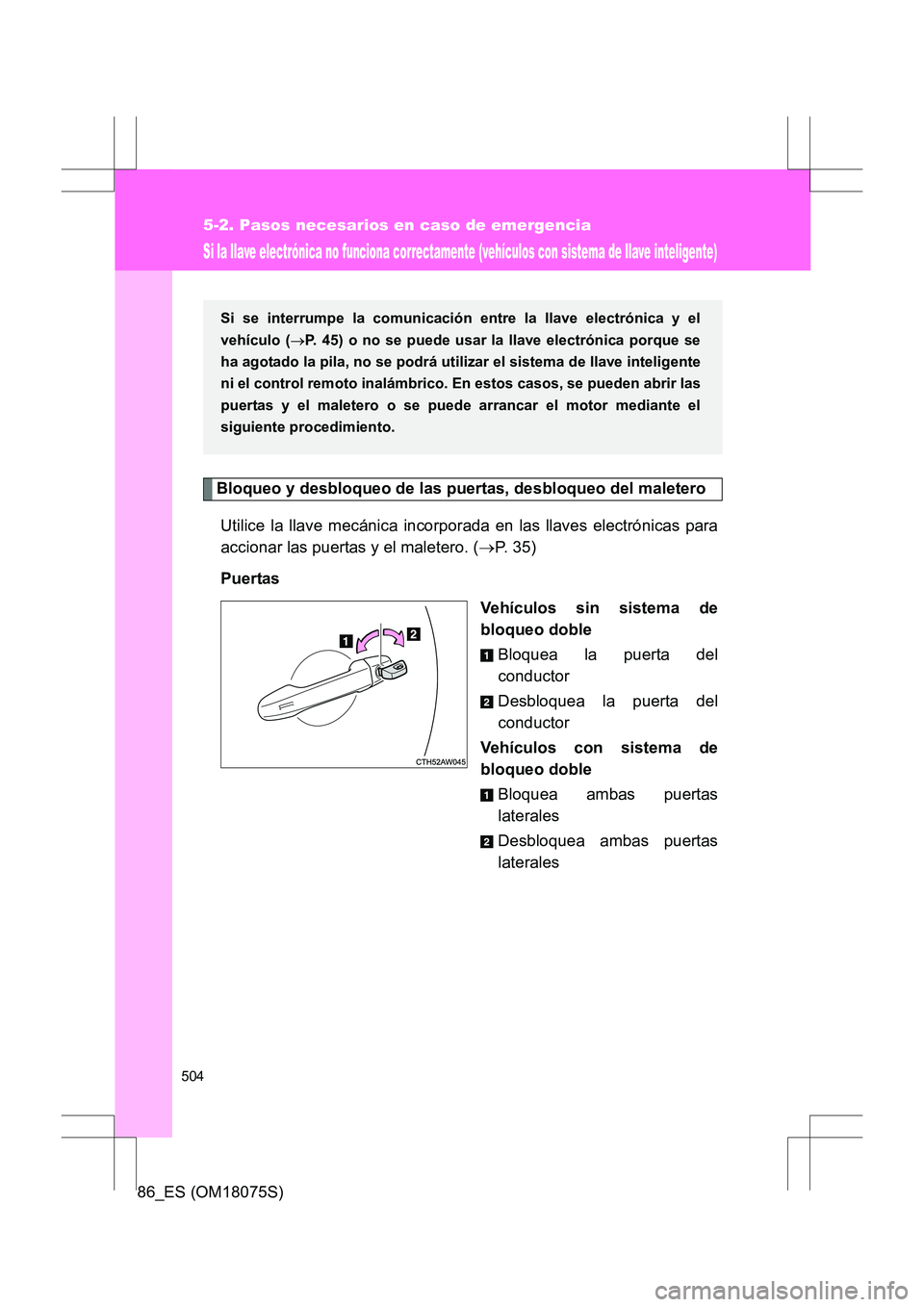

Si la llave electrónica no funciona correctamente (vehículos con sistema de llave inteligente)
Bloqueo y desbloqueo de las puertas, desbloqueo del maleteroUtilice la llave mecánica incorporada en las llaves electrónicas para
accionar las puertas y el maletero. ( →P. 3 5 )
Puertas Vehículos sin sistema de
bloqueo dobleBloquea la puerta del
conductor
Desbloquea la puerta del
conductor
Vehículos con sistema de
bloqueo doble Bloquea ambas puertas
laterales
Desbloquea ambas puertas
laterales
Si se interrumpe la comunicación entre la llave electrónica y el
vehículo ( →P. 45) o no se puede usar la llave electrónica porque se
ha agotado la pila, no se podrá utilizar el sistema de llave inteligente
ni el control remoto inalámbrico. En estos casos, se pueden abrir las
puertas y el maletero o se puede arrancar el motor mediante el
siguiente procedimiento.

5
505
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
86_ES (OM18075S)

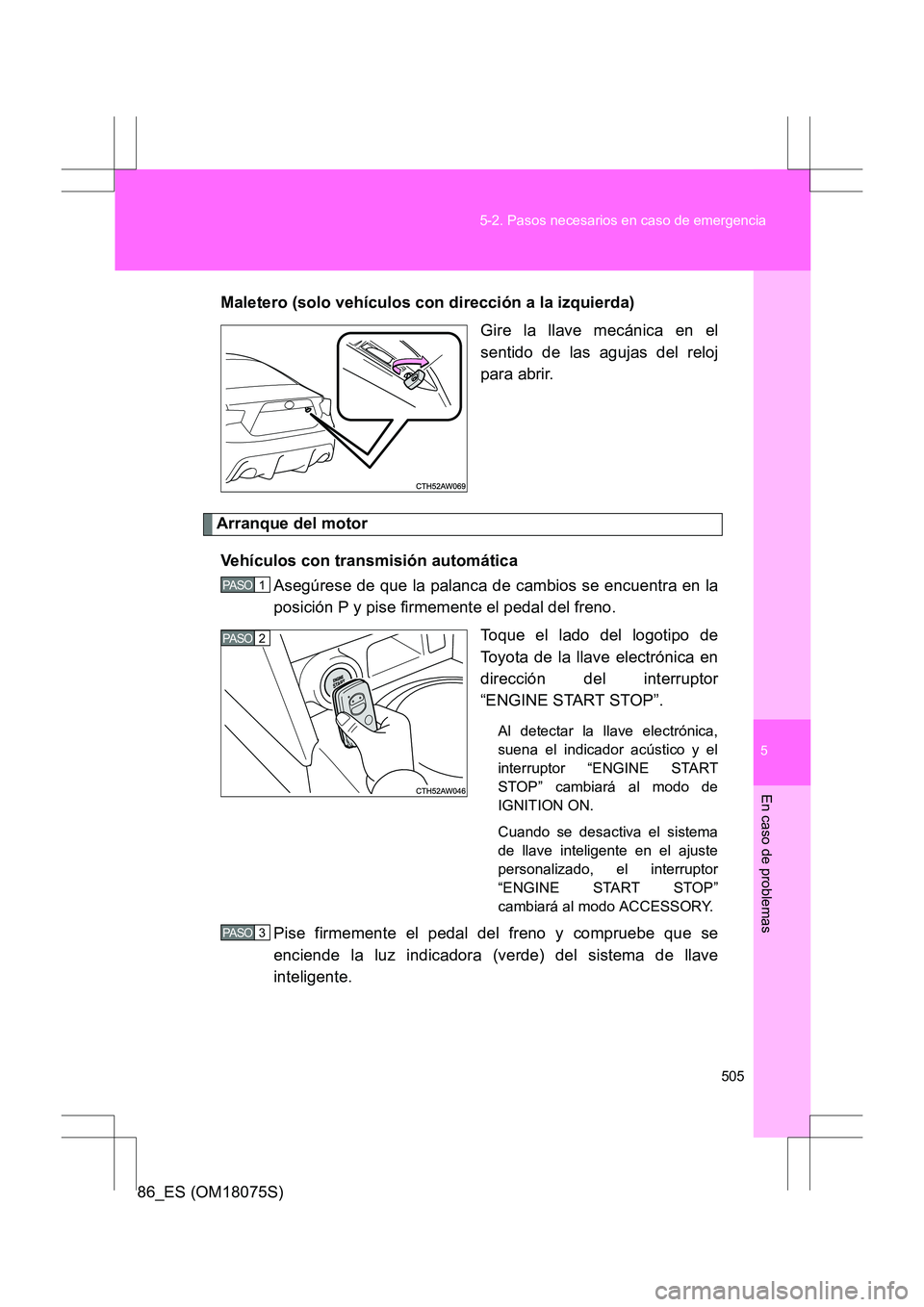

Maletero (solo vehículos con dirección a la izquierda)
Gire la llave mecánica en el
sentido de las agujas del reloj
para abrir.
Arranque del motor
Vehículos con transmisión automática Asegúrese de que la palanca de cambios se encuentra en la
posición P y pise firmemente el pedal del freno.
Toque el lado del logotipo de
Toyota de la llave electrónica en
dirección del interruptor
“ENGINE START STOP”.
Al detectar la llave electrónica,
suena el indicador acústico y el
interruptor “ENGINE START
STOP” cambiará al modo de
IGNITION ON.
Cuando se desactiva el sistema
de llave inteligente en el ajuste
personalizado, el interruptor
“ENGINE START STOP”
cambiará al modo ACCESSORY.
Pise firmemente el pedal del freno y compruebe que se
enciende la luz indicadora (verde) del sistema de llave
inteligente.
1 PASO
2 PASO
3 PASO

506

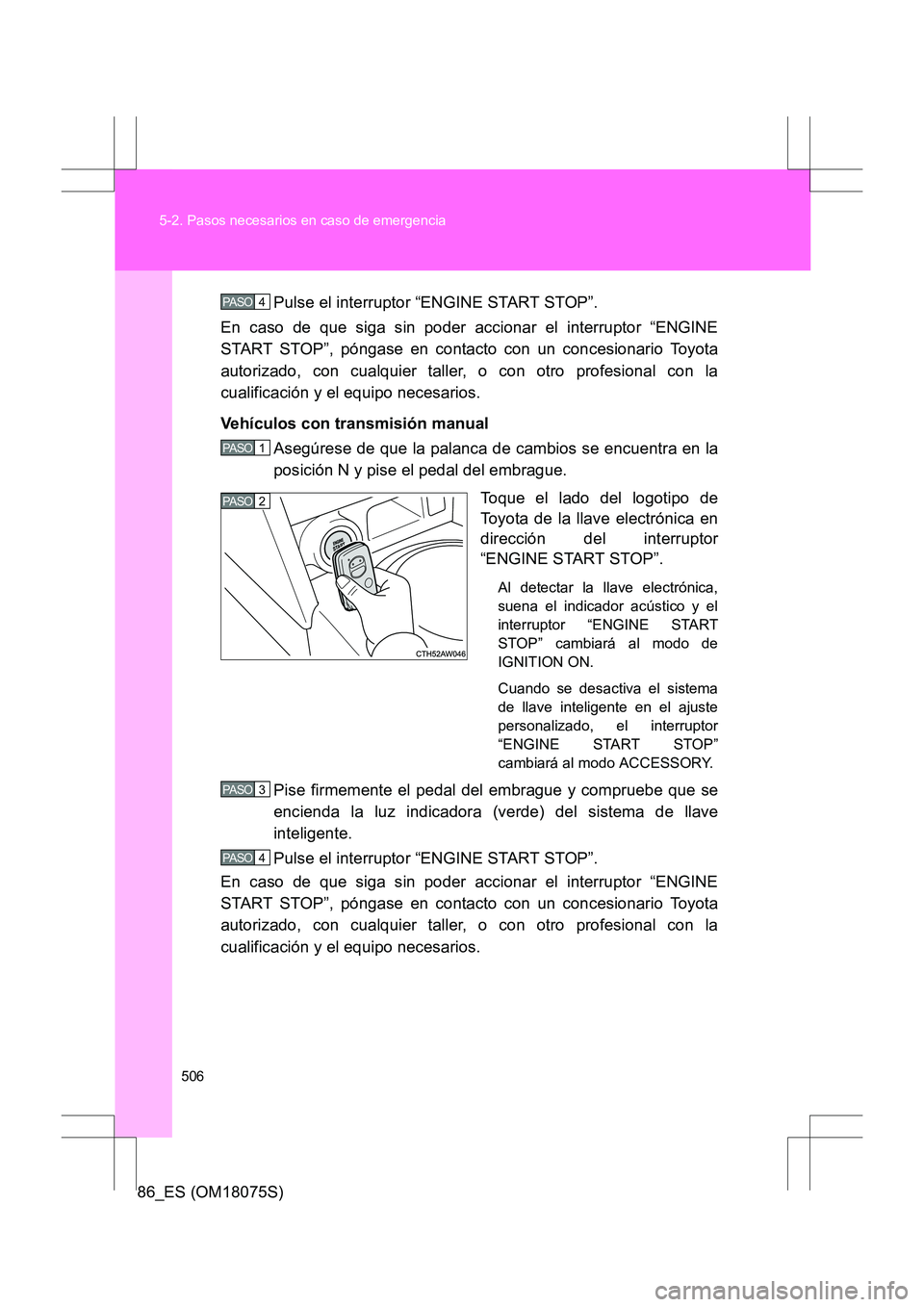

5-2. Pasos necesarios en caso de emergencia
86_ES (OM18075S)
Pulse el interruptor “ENGINE START STOP”.
En caso de que siga sin poder accionar el interruptor “ENGINE
START STOP”, póngase en contacto con un concesionario Toyota
autorizado, con cualquier taller, o con otro profesional con la
cualificación y el equipo necesarios.
Vehículos con transmisión manual Asegúrese de que la palanca de cambios se encuentra en la
posición N y pise el pedal del embrague.
Toque el lado del logotipo de
Toyota de la llave electrónica en
dirección del interruptor
“ENGINE START STOP”.
Al detectar la llave electrónica,
suena el indicador acústico y el
interruptor “ENGINE START
STOP” cambiará al modo de
IGNITION ON.
Cuando se desactiva el sistema
de llave inteligente en el ajuste
personalizado, el interruptor
“ENGINE START STOP”
cambiará al modo ACCESSORY.
Pise firmemente el pedal del embrague y compruebe que se
encienda la luz indicadora (verde) del sistema de llave
inteligente.
Pulse el interruptor “ENGINE START STOP”.
En caso de que siga sin poder accionar el interruptor “ENGINE
START STOP”, póngase en contacto con un concesionario Toyota
autorizado, con cualquier taller, o con otro profesional con la
cualificación y el equipo necesarios.
4 PASO
1 PASO
2 PASO
3 PASO
4 PASO

5
507
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
86_ES (OM18075S)
■

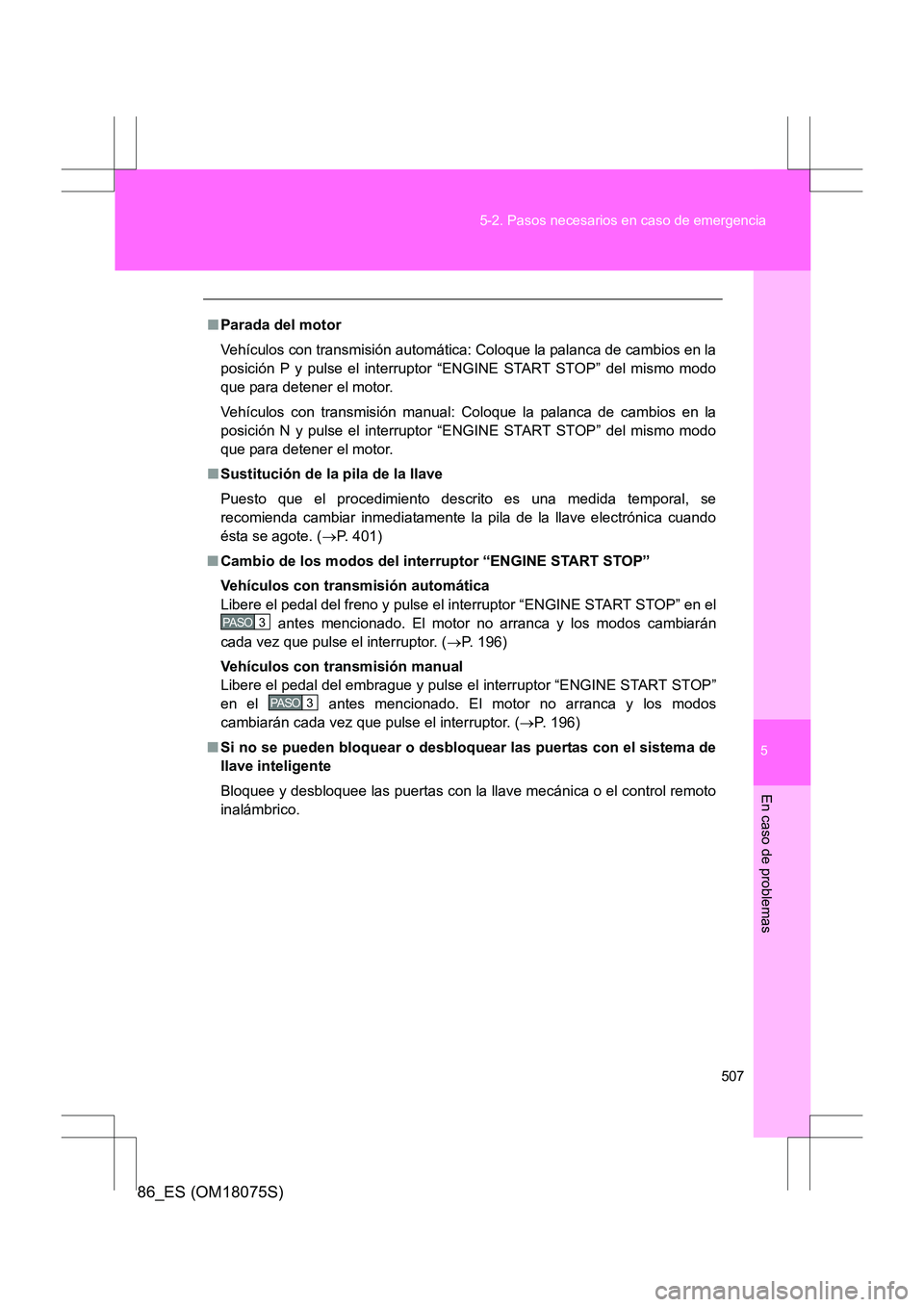

Parada del motor
Vehículos con transmisión automática: Coloque la palanca de cambios en la
posición P y pulse el interruptor “ENGINE START STOP” del mismo modo
que para detener el motor.
Vehículos con transmisión manual: Coloque la palanca de cambios en la
posición N y pulse el interruptor “ENGINE START STOP” del mismo modo
que para detener el motor.
■ Sustitución de la pila de la llave
Puesto que el procedimiento descrito es una medida temporal, se
recomienda cambiar inmediatamente la pila de la llave electrónica cuando
ésta se agote. ( →P. 401)
■ Cambio de los modos del interruptor “ENGINE START STOP”
Vehículos con transmisión automática
Libere el pedal del freno y pulse el interruptor “ENGINE START STOP” en el
antes mencionado. El motor no arranca y los modos cambiarán
cada vez que pulse el interruptor. ( →P. 196)
Vehículos con transmisión manual
Libere el pedal del embrague y pulse el interruptor “ENGINE START STOP”
en el antes mencionado. El motor no arranca y los modos
cambiarán cada vez que pulse el interruptor. ( →P. 196)
■ Si no se pueden bloquear o desbloquear las puertas con el sistema de
llave inteligente
Bloquee y desbloquee las puertas con la llave mecánica o el control remoto
inalámbrico.
3 PASO
3 PASO

508
5-2. Pasos necesarios en caso de emergencia
86_ES (OM18075S)

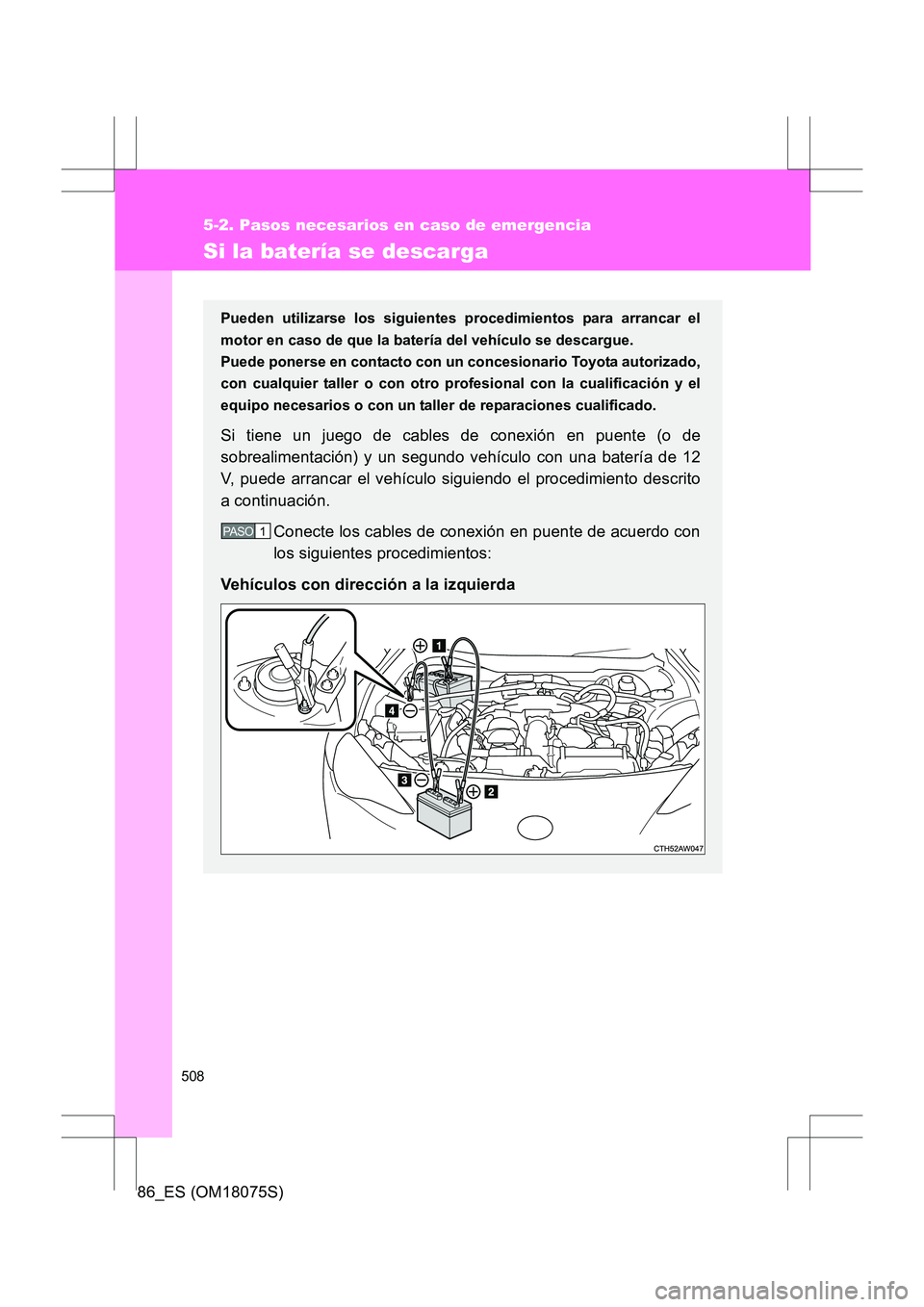

Si la batería se descarga
Pueden utilizarse los siguientes procedimientos para arrancar el
motor en caso de que la batería del vehículo se descargue.
Puede ponerse en contacto con un concesionario Toyota autorizado,
con cualquier taller o con otro pr ofesional con la cualificación y el
equipo necesarios o con un taller de reparaciones cualificado.
Si tiene un juego de cables de conexión en puente (o de
sobrealimentación) y un segundo vehículo con una batería de 12
V, puede arrancar el vehículo siguiendo el procedimiento descrito
a continuación.
Conecte los cables de conexión en puente de acuerdo con
los siguientes procedimientos:
Vehículos con dirección a la izquierda
1 PASO

5
509
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
86_ES (OM18075S)

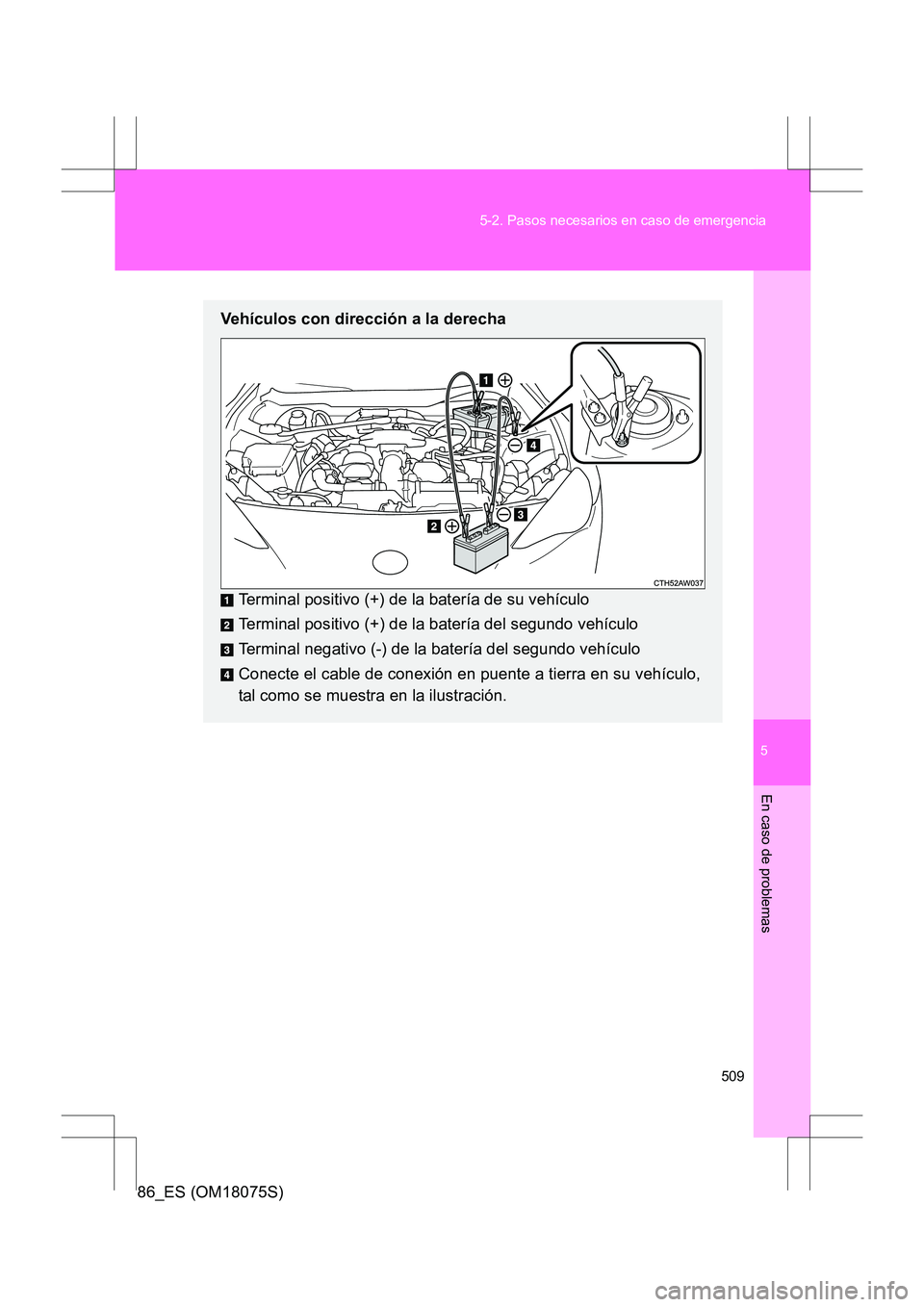

Vehículos con dirección a la derecha
Terminal positivo (+) de la batería de su vehículo
Terminal positivo (+) de la batería del segundo vehículo
Terminal negativo (-) de la batería del segundo vehículo
Conecte el cable de conexión en puente a tierra en su vehículo,
tal como se muestra en la ilustración.

510

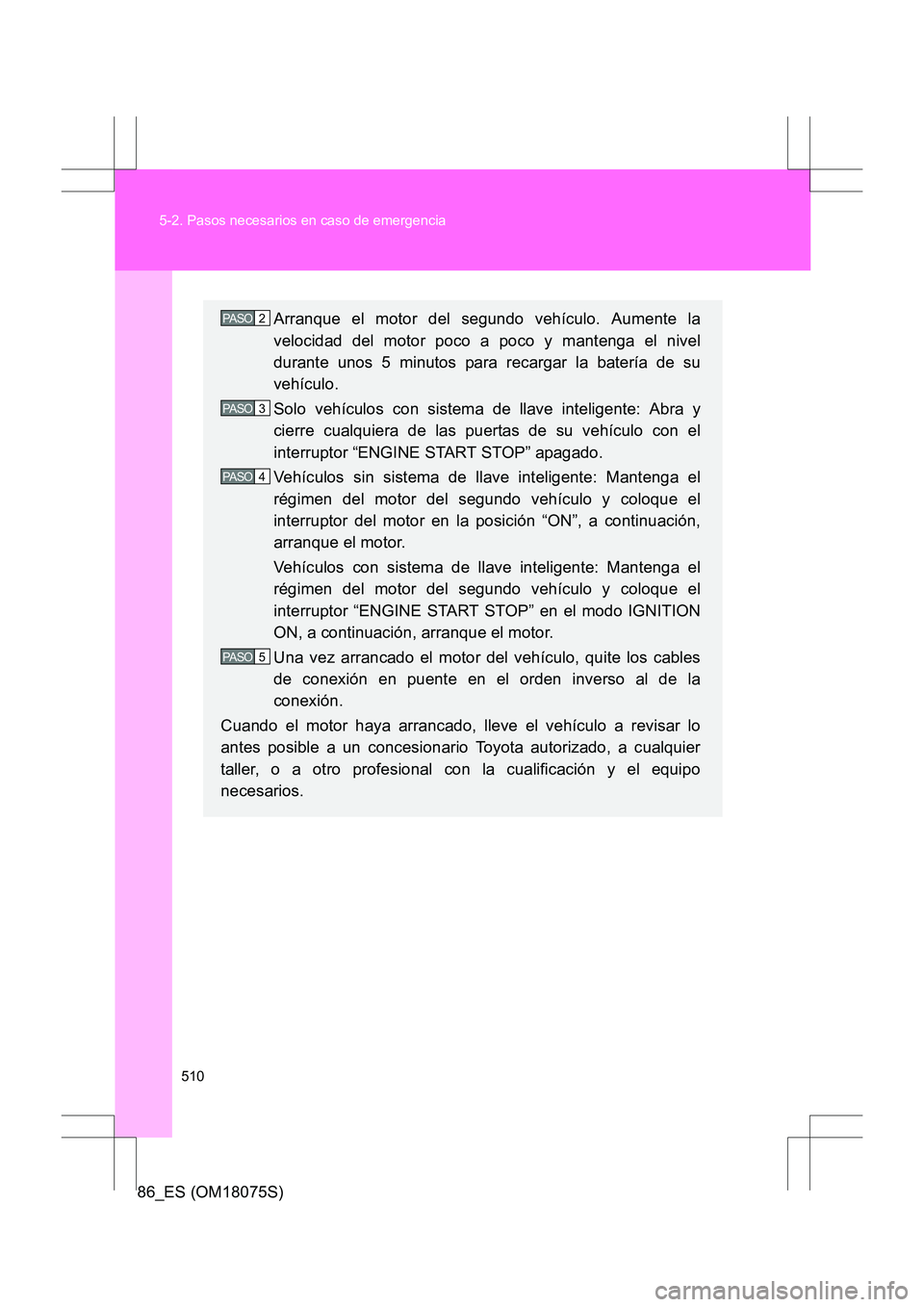

5-2. Pasos necesarios en caso de emergencia
86_ES (OM18075S)
Arranque el motor del segundo vehículo. Aumente la
velocidad del motor poco a poco y mantenga el nivel
durante unos 5 minutos para recargar la batería de su
vehículo.
Solo vehículos con sistema de llave inteligente: Abra y
cierre cualquiera de las puertas de su vehículo con el
interruptor “ENGINE START STOP” apagado.
Vehículos sin sistema de llave inteligente: Mantenga el
régimen del motor del segundo vehículo y coloque el
interruptor del motor en la posición “ON”, a continuación,
arranque el motor.
Vehículos con sistema de llave inteligente: Mantenga el
régimen del motor del segundo vehículo y coloque el
interruptor “ENGINE START STOP” en el modo IGNITION
ON, a continuación, arranque el motor.
Una vez arrancado el motor del vehículo, quite los cables
de conexión en puente en el orden inverso al de la
conexión.
Cuando el motor haya arrancado, lleve el vehículo a revisar lo
antes posible a un concesionario Toyota autorizado, a cualquier
taller, o a otro profesional con la cualificación y el equipo
necesarios.2 PASO
3 PASO
4 PASO
5 PASO
