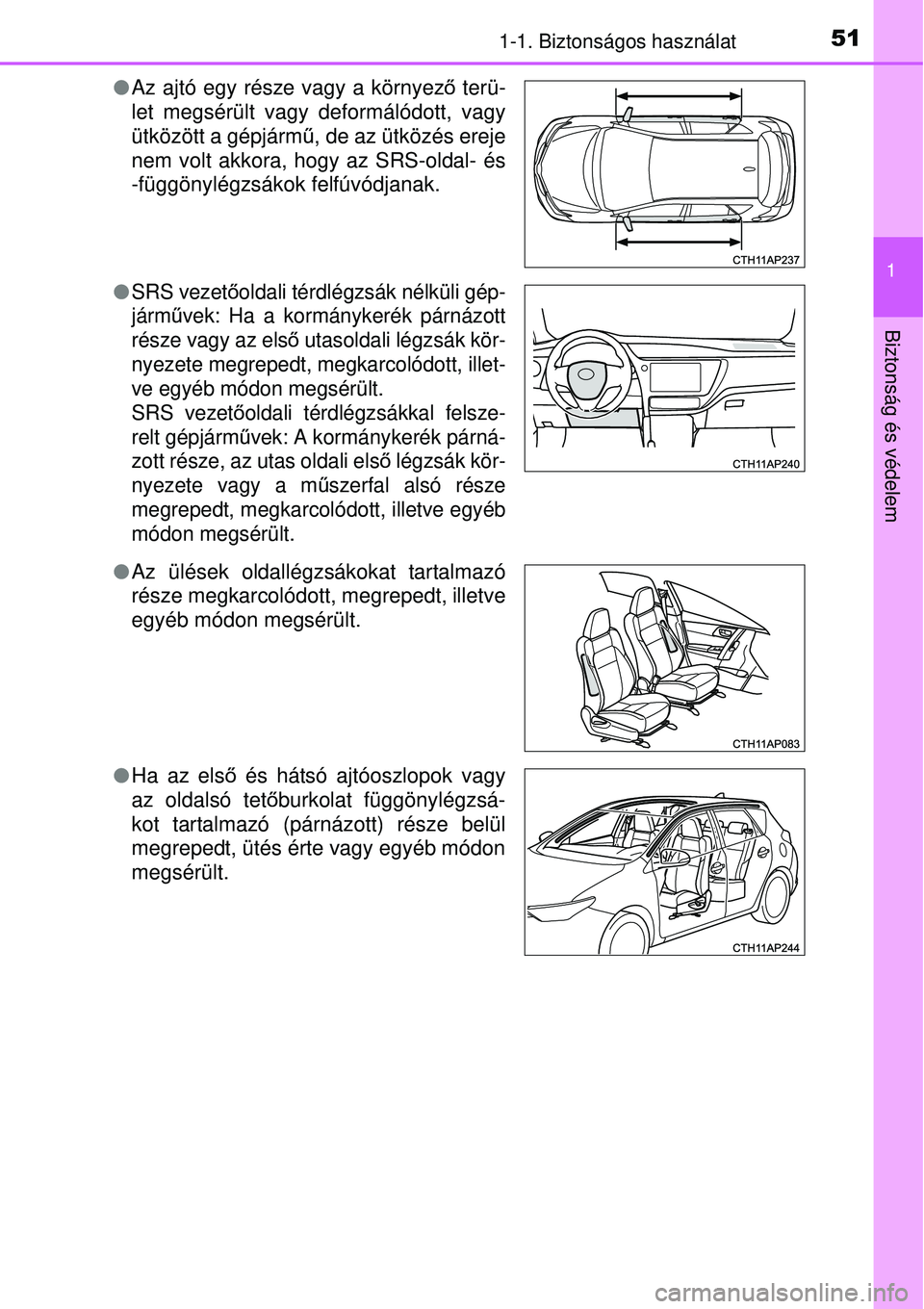

Page 51 of 640
511-1. Biztonságos használat
1
Biztonság és védelem
Az ajtó egy része vagy a környező terü-
let megsérült vagy deformálódott, vagy
ütközött a gépjárm ű, de az ütközés ereje
nem volt akkora, hogy az SRS-oldal- és
-függönylégzsákok felfúvódjanak.
SRS vezet őoldali térdlégzsák nélküli gép-
jármű vek: Ha a kormánykerék párnázott
része vagy az els ő utasoldali légzsák kör-
nyezete megrepedt, megkarcolódott, illet-
ve egyéb módon megsérült.
SRS vezet őoldali térdlégzsákkal felsze-
relt gépjárm űvek: A kormánykerék párná-
zott része, az utas oldali els ő légzsák kör-
nyezete vagy a m űszerfal alsó része
megrepedt, megkarcolódott, illetve egyéb
módon megsérült.
Az ülések oldallégzsákokat tartalmazó
része megkarcolódott, megrepedt, illetve
egyéb módon megsérült.
Ha az első és hátsó ajtóoszlopok vagy
az oldalsó tető burkolat függönylégzsá-
kot tartalmazó (párnázott) része belül
megrepedt, ütés érte vagy egyéb módon
megsérült.

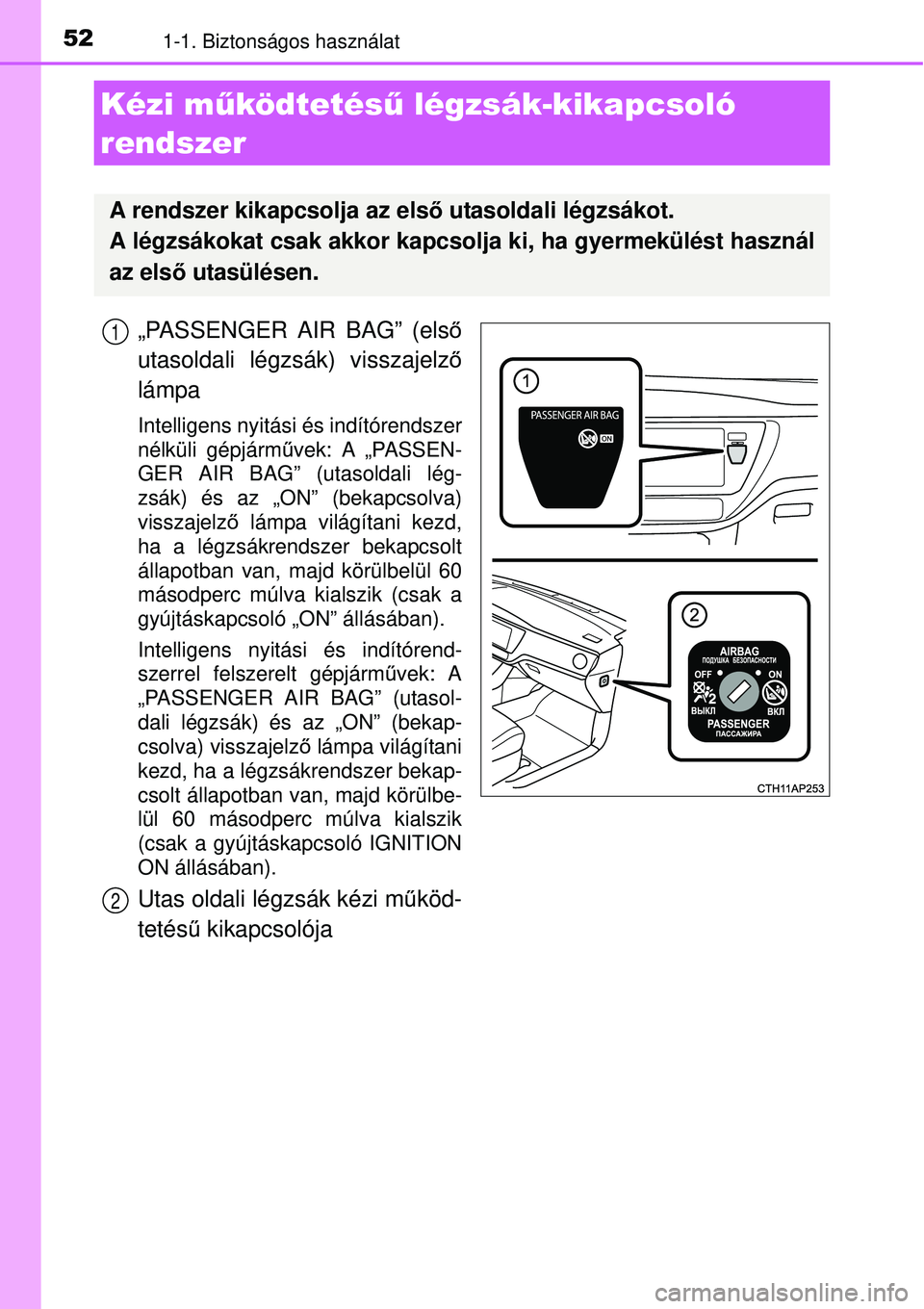

Page 52 of 640
521-1. Biztonságos használat
„PASSENGER AIR BAG” (első
utasoldali légzsák) visszajelz ő
lámpa
Intelligens nyitási és indítórendszer
nélküli gépjárm űvek: A „PASSEN-
GER AIR BAG” (utasoldali lég-
zsák) és az „ON” (bekapcsolva)
visszajelző lámpa világítani kezd,
ha a légzsákrendszer bekapcsolt
állapotban van, majd körülbelül 60
másodperc múlva kialszik (csak a
gyújtáskapcsoló „ON” állásában).
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárm űvek: A
„PASSENGER AIR BAG” (utasol-
dali légzsák) és az „ON” (bekap-
csolva) visszajelz ő lámpa világítani
kezd, ha a légzsákrendszer bekap-
csolt állapotban van, majd körülbe-
lül 60 másodperc múlva kialszik
(csak a gyújtáskapcsoló IGNITION
ON állásában).
Utas oldali légzsák kézi m űköd-
tetés ű kikapcsolója
Kézi m űködtetésű légzsák-kikapcsoló
rendszer
A rendszer kikapcsolja az els ő utasoldali légzsákot.
A légzsákokat csak akkor kapcsolj a ki, ha gyermekülést használ
az els ő utasülésen.
1
2

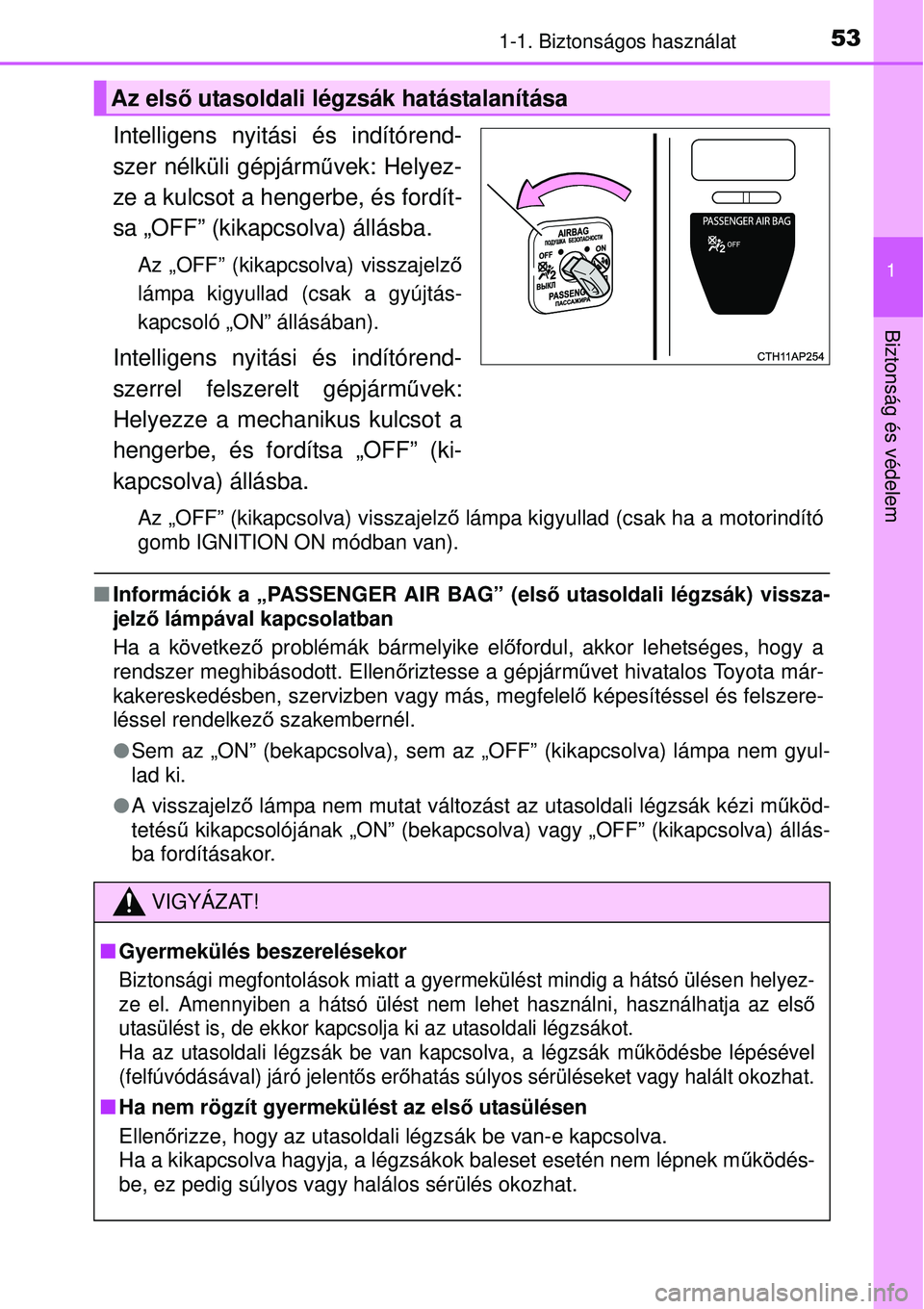

Page 53 of 640
531-1. Biztonságos használat
1
Biztonság és védelem
Intelligens nyitási és indítórend-
szer nélküli gépjárművek: Helyez-
ze a kulcsot a hengerbe, és fordít-
sa „OFF” (kikapcsolva) állásba.
Az „OFF” (kikapcsolva) visszajelz ő
lámpa kigyullad (csak a gyújtás-
kapcsoló „ON” állásában).
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárm űvek:
Helyezze a mechanikus kulcsot a
hengerbe, és fordítsa „OFF” (ki-
kapcsolva) állásba.
Az „OFF” (kikapcsolva) visszajelz ő lámpa kigyullad (csak ha a motorindító
gomb IGNITION ON módban van).
Információk a „PASSENGER AIR BAG” (els ő utasoldali légzsák) vissza-
jelz ő lámpával kapcsolatban
Ha a következ ő problémák bármelyike el őfordul, akkor lehetséges, hogy a
rendszer meghibásodott. Ellen őriztesse a gépjármű vet hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megfelel ő képesítéssel és felszere-
léssel rendelkez ő szakembernél.
Sem az „ON” (bekapcsolva), sem az „OFF” (kikapcsolva) lámpa nem gyul-
lad ki.
A visszajelz ő lámpa nem mutat változást az utasoldali légzsák kézi m űköd-
tetésű kikapcsolójának „ON” (bekapcsolva) vagy „OFF” (kik\
apcsolva) állás-
ba fordításakor.
Az els ő utasoldali légzsák hatástalanítása
VIGYÁZAT!
Gyermekülés beszerelésekor
Biztonsági megfontolások miatt a gyerme külést mindig a hátsó ülésen helyez-
ze el. Amennyiben a hátsó ülést nem lehet használni, használhatja az első
utasülést is, de ekkor kapcsolja ki az utasoldali légzsákot.
Ha az utasoldali légzsák be van kapcsolva, a légzsák m űködésbe lépésével
(felfúvódásával) járó jelent ős er őhatás súlyos sérüléseket vagy halált okozhat.
Ha nem rögzít gyermekülést az els ő utasülésen
Ellen őrizze, hogy az utasoldali légzsák be van-e kapcsolva.
Ha a kikapcsolva hagyja, a légzsákok baleset esetén nem lépn\
ek m űködés-
be, ez pedig súlyos vagy halálos sérülés okozhat.

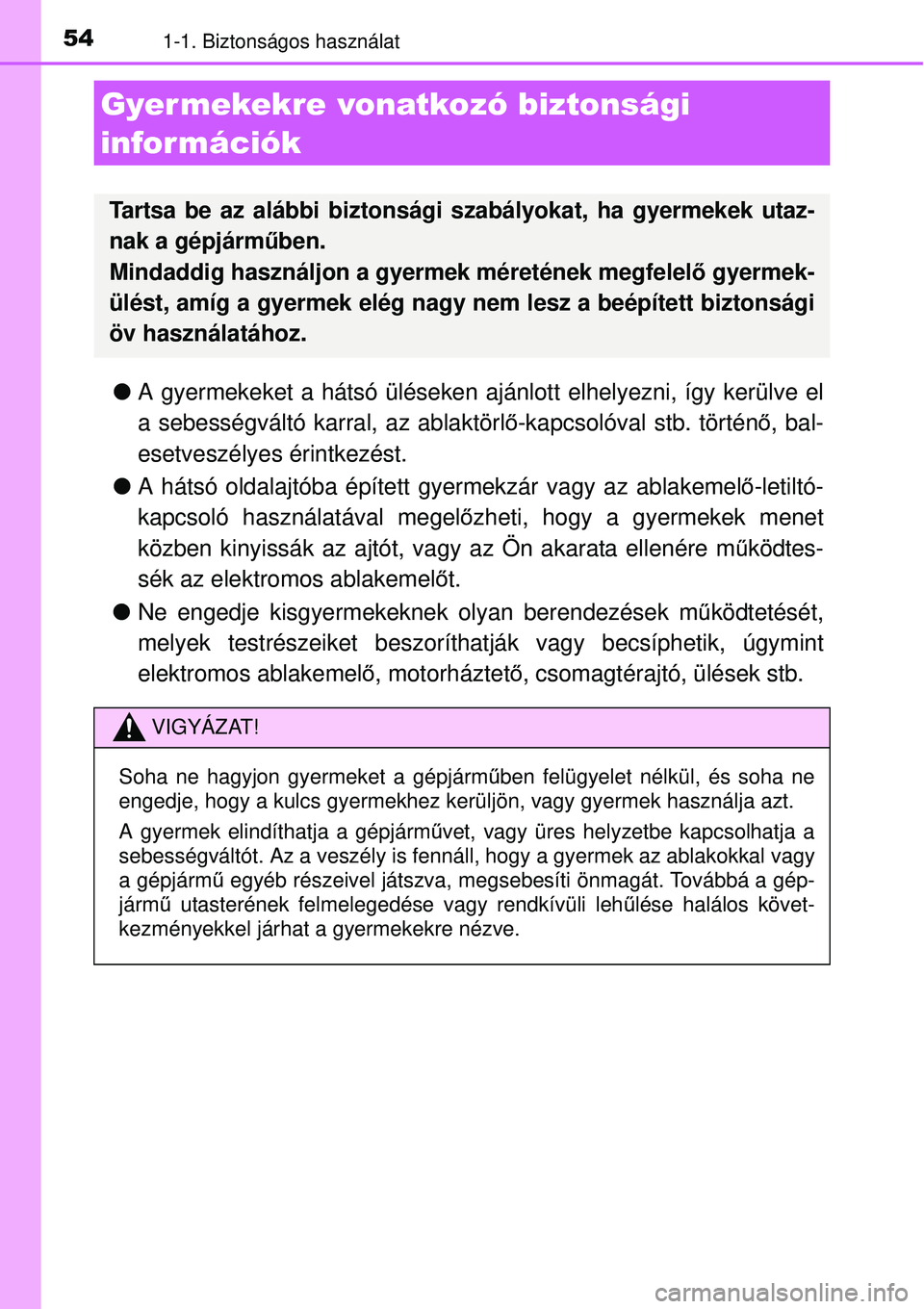

Page 54 of 640
541-1. Biztonságos használat
A gyermekeket a hátsó üléseken ajánlott elhelyezni, így kerülve el
a sebességváltó karral, az ablaktörl ő-kapcsolóval stb. történ ő, bal-
esetveszélyes érintkezést.
A hátsó oldalajtóba épített gyermekzár vagy az ablakemelő -letiltó-
kapcsoló használatával megel őzheti, hogy a gyermekek menet
közben kinyissák az ajtót, vagy az Ön akarata ellenére m űködtes-
sék az elektromos ablakemel őt.
Ne engedje kisgyermekeknek olyan berendezések m űködtetését,
melyek testrészeiket beszoríthatják vagy becsíphetik, úgy\
mint
elektromos ablakemel ő, motorháztet ő, csomagtérajtó, ülések stb.
Gyer mekekre vonatkozó biztonsági
információk
Tartsa be az alábbi biztonsági szabályokat, ha gyermekek utaz-
nak a gépjárm űben.
Mindaddig használjon a gyermek méretének megfelel ő gyermek-
ülést, amíg a gyermek elég nagy nem lesz a beépített b\
iztonsági
öv használatához.
VIGYÁZAT!
Soha ne hagyjon gyermeket a gépjármű ben felügyelet nélkül, és soha ne
engedje, hogy a kulcs gyermekhez kerüljön, vagy gyermek használ\
ja azt.
A gyermek elindíthatja a gépjárm űvet, vagy üres helyzetbe kapcsolhatja a
sebességváltót. Az a veszély is fennáll, hogy a gyermek a\
z ablakokkal vagy
a gépjármű egyéb részeivel játszva, megsebesíti önmagát. Továbbá a gép-
járm ű utasterének felmelegedése vagy rendkívüli leh űlése halálos követ-
kezményekkel járhat a gyermekekre nézve.

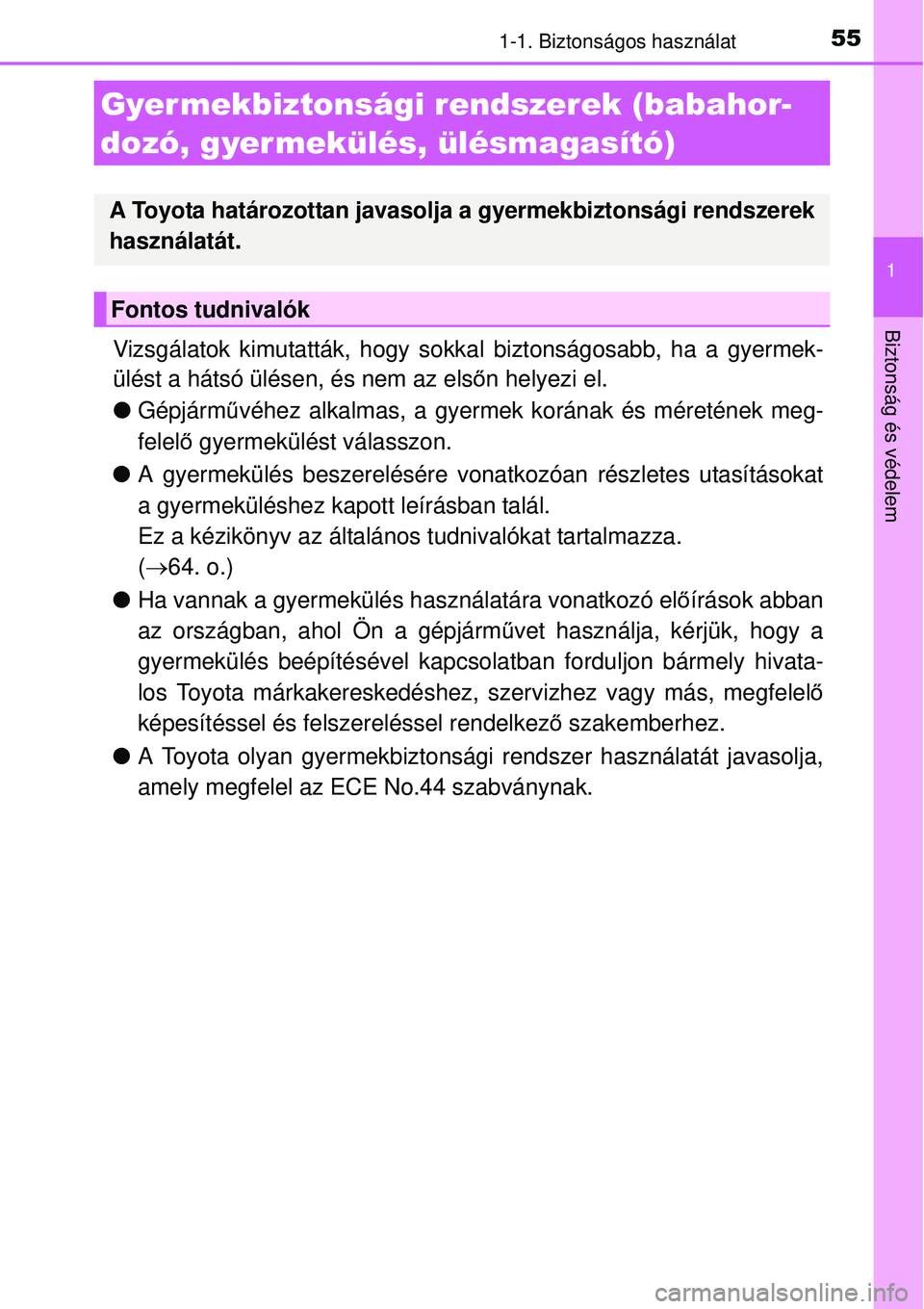

Page 55 of 640
551-1. Biztonságos használat
1
Biztonság és védelem
Vizsgálatok kimutatták, hogy sokkal biztonságosabb, ha a gyermek-
ülést a hátsó ülésen, és nem az elsőn helyezi el.
Gépjárm űvéhez alkalmas, a gyermek korának és méretének meg-
felel ő gyermekülést válasszon.
A gyermekülés beszerelésére vonatkozóan részletes utasításokat
a gyermeküléshez kapott leírásban talál.
Ez a kézikönyv az általános tudnivalókat tartalmazza.
( 64. o.)
Ha vannak a gyermekülés használatára vonatkozó el őírások abban
az országban, ahol Ön a gépjárm űvet használja, kérjük, hogy a
gyermekülés beépítésével kapcsola tban forduljon bármely hivata-
los Toyota márkakereskedéshez, szervizhez vagy más, megfelelő
képesítéssel és felszereléssel rendelkez ő szakemberhez.
A Toyota olyan gyermekbiztonsági rendszer használatát javasolja,
amely megfelel az ECE No.44 szabványnak.
Gyer mekbiztonsági rendszerek (babahor-
dozó, gyermekülés, ülésmagasító)
A Toyota határozottan javasolj a a gyermekbiztonsági rendszerek
használatát.
Fontos tudnivalók

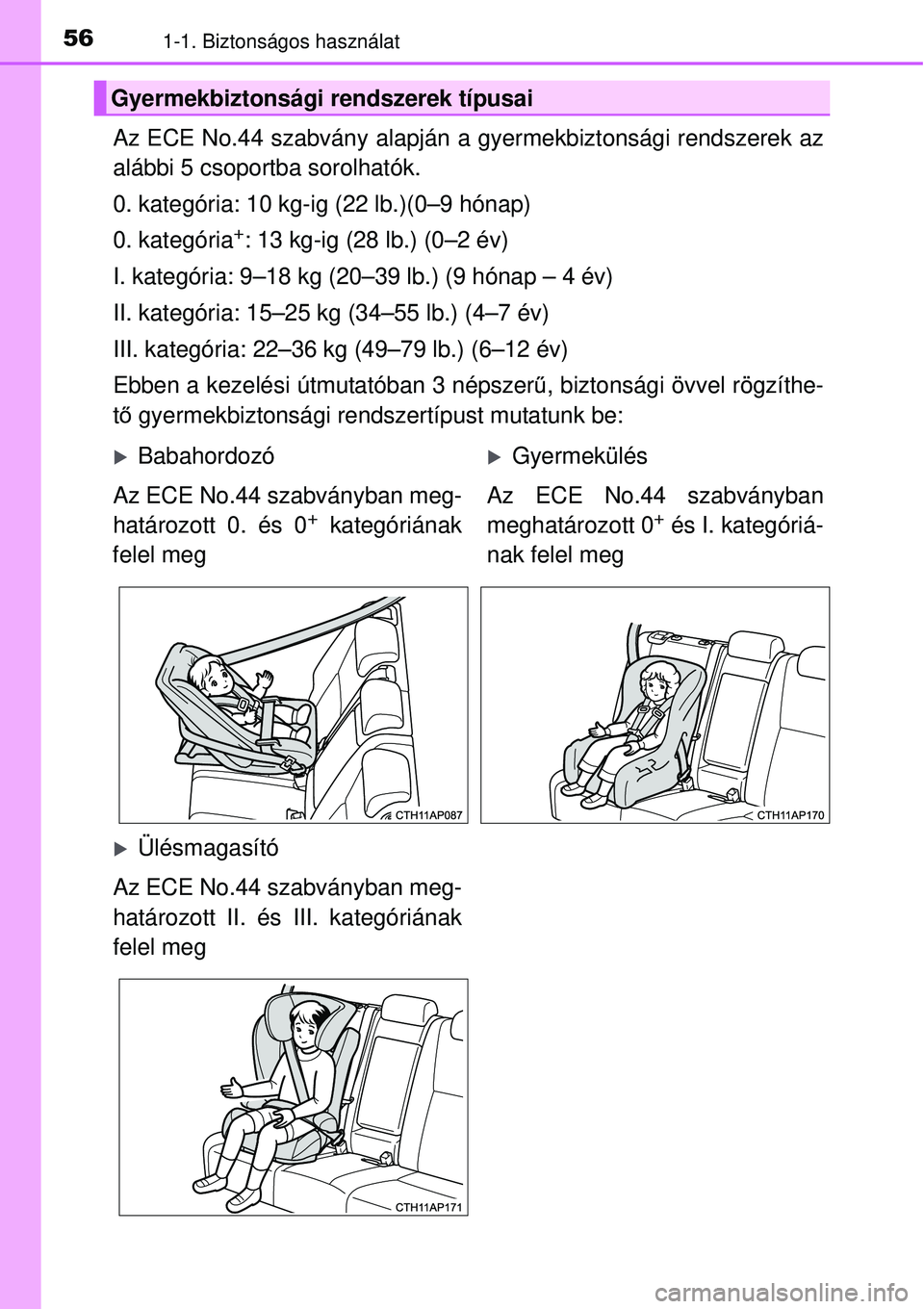

Page 56 of 640
561-1. Biztonságos használat
Az ECE No.44 szabvány alapján a gyermekbiztonsági rendszerek az\
alábbi 5 csoportba sorolhatók.
0. kategória: 10 kg-ig (22 lb.)(0–9 hónap)
0. kategória
+: 13 kg-ig (28 lb.) (0–2 év)
I. kategória: 9–18 kg (20–39 lb.) (9 hónap – 4 év)\
II. kategória: 15–25 kg (34–55 lb.) (4–7 év)
III. kategória: 22–36 kg (49–79 lb.) (6–12 év)
Ebben a kezelési útmutatóban 3 népszer ű, biztonsági övvel rögzíthe-
t ő gyermekbiztonsági rendszertípust mutatunk be:
Gyermekbiztonsági rendszerek típusai
BabahordozóGyermekülés
Az ECE No.44 szabványban meg-
határozott 0. és 0
+ kategóriának
felel meg Az ECE No.44 szabványban
meghatározott 0+ és I. kategóriá-
nak felel meg
Ülésmagasító
Az ECE No.44 szabványban meg-
határozott II. és III. kategóriának
felel meg

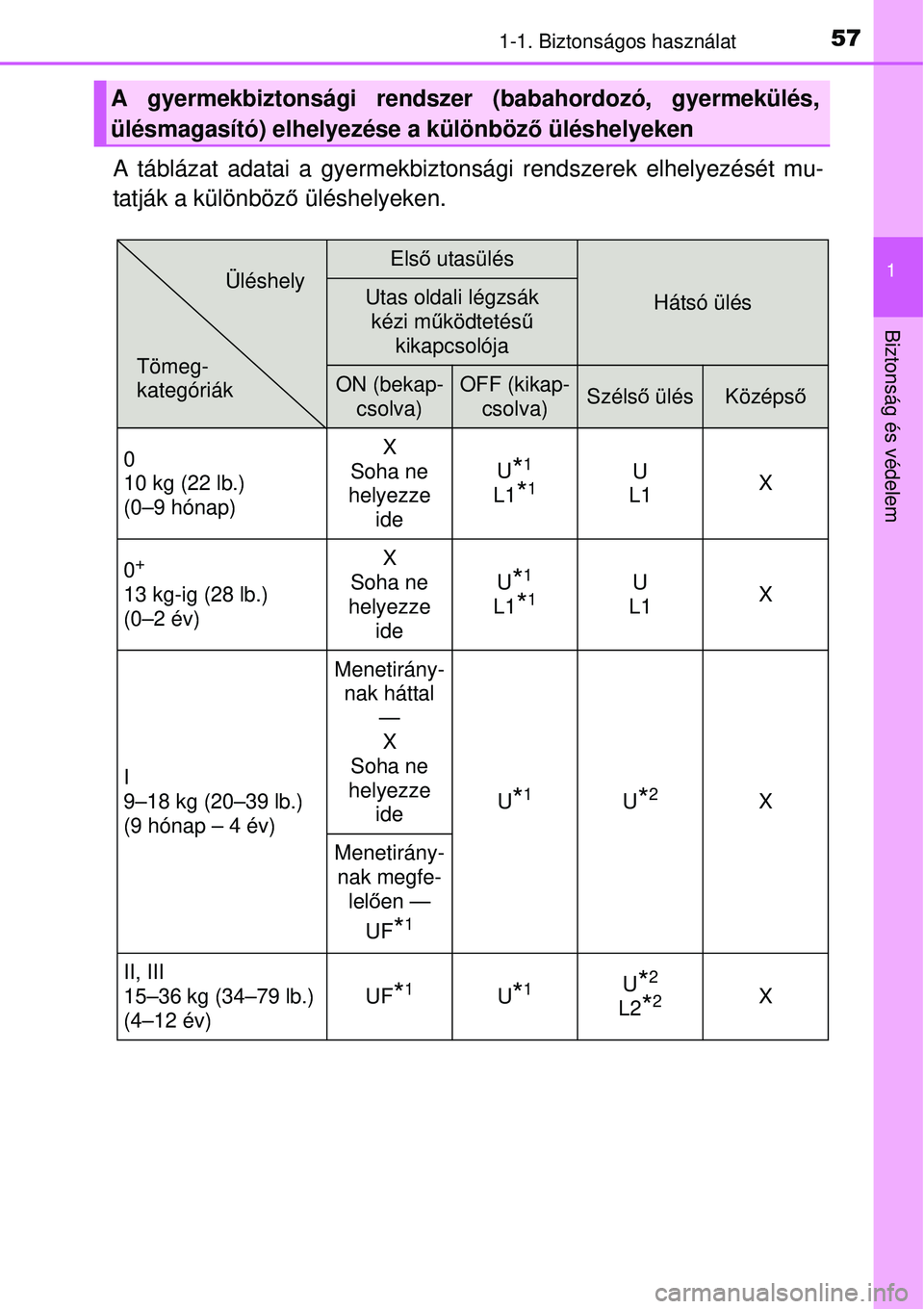

Page 57 of 640
571-1. Biztonságos használat
1
Biztonság és védelem
A táblázat adatai a gyermekbiztonsági rendszerek elhelyezését mu-
tatják a különböző üléshelyeken.
A gyermekbiztonsági rendszer (babahordozó, gyermekülés,
ülésmagasító) elhelyezése a különböz ő üléshelyeken
Els ő utasülés
Hátsó ülésUtas oldali légzsák
kézi m űködtetésű
kikapcsolója
ON (bekap- csolva)OFF (kikap- csolva)Széls ő ülésKözéps ő
0
10 kg (22 lb.)
(0–9 hónap) X
Soha ne
helyezze
ide U
*1
L1*1U
L1 X
0
+
13 kg-ig (28 lb.)
(0–2 év) X
Soha ne
helyezze ide U*1
L1*1U
L1 X
I
9–18 kg (20–39 lb.)
(9 hónap – 4 év) Menetirány-
nak háttal —
X
Soha ne
helyezze
ide U
*1U*2X
Menetirány- nak megfe- lel ően —
UF
*1
II, III
15–36 kg (34–79 lb.)
(4–12 év) UF
*1U*1U*2
L2*2X
Tömeg-
kategóriákÜléshely

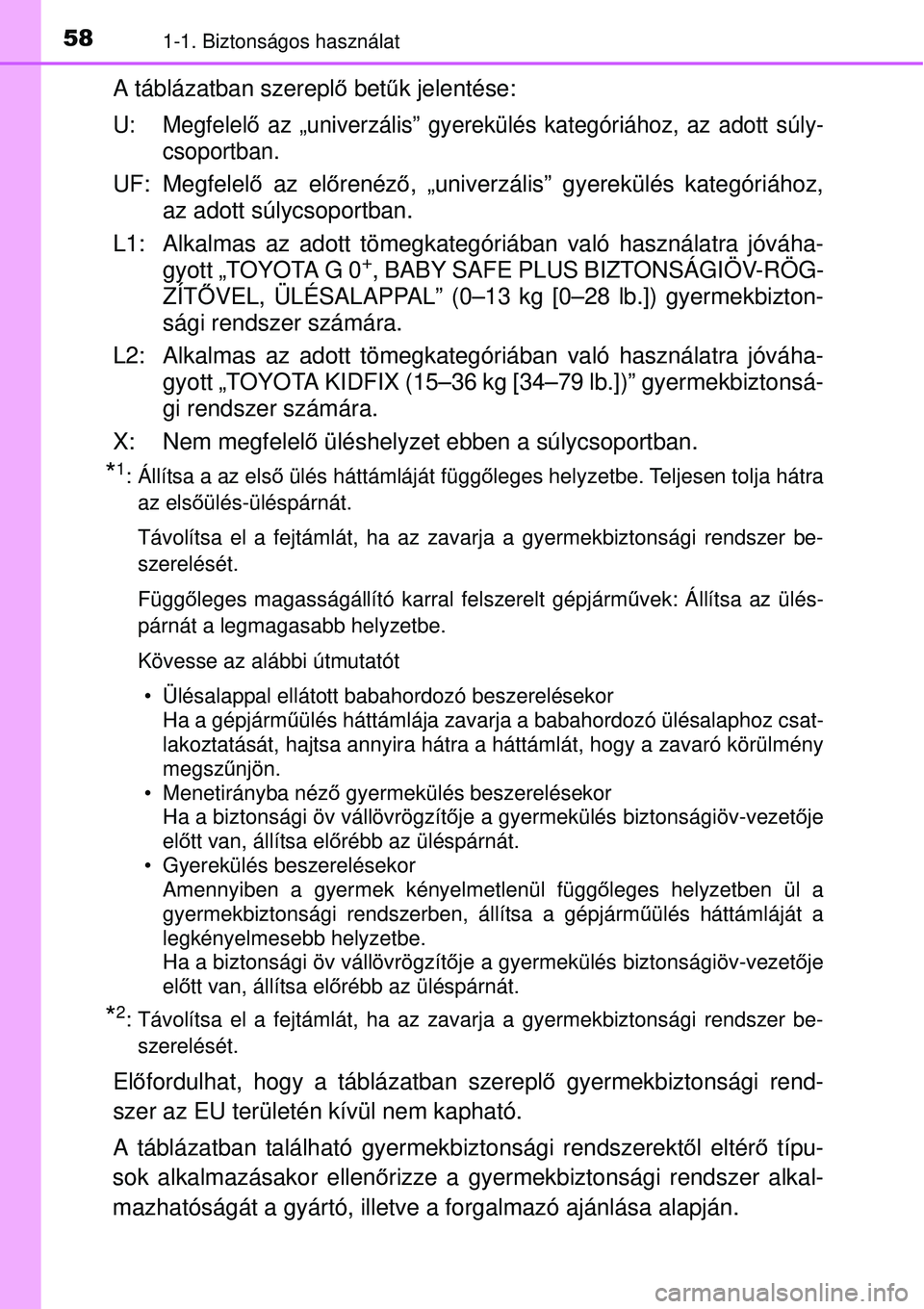

Page 58 of 640
581-1. Biztonságos használat
A táblázatban szereplő bet űk jelentése:
U: Megfelel ő az „univerzális” gyerekülés kategóriához, az adott\
súly-
csoportban.
UF: Megfelel ő az el őrenéz ő, „univerzális” gyerekülés kategóriához,
az adott súlycsoportban.
L1: Alkalmas az adott tömegkategór iában való használatra jóváha-
gyott „TOYOTA G 0
+, BABY SAFE PLUS BIZTONSÁGIÖV-RÖG-
ZÍT ŐVEL, ÜLÉSALAPPAL” (0–13 kg [0–28 lb.]) gyermekbizton-
sági rendszer számára.
L2: Alkalmas az adott tömegkategór iában való használatra jóváha-
gyott „TOYOTA KIDFIX (15–36 kg [34–79 lb.])” gyermekbiztonsá-
gi rendszer számára.
X: Nem megfelel ő üléshelyzet ebben a súlycsoportban.
*1: Állítsa a az els ő ülés háttámláját függ őleges helyzetbe. Teljesen tolja hátra
az els őülés-üléspárnát.
Távolítsa el a fejtámlát, ha az zavarja a gyermekbiztonsági rendszer be-
szerelését.
Függő leges magasságállító karral felszerelt gépjármű vek: Állítsa az ülés-
párnát a legmagasabb helyzetbe.
Kövesse az alábbi útmutatót
• Ülésalappal ellátott babahordozó beszerelésekor Ha a gépjárm űülés háttámlája zavarja a babahordozó ülésalaphoz csat-
lakoztatását, hajtsa annyira hátra a háttámlát, hogy a zavaró körülmé\
ny
megszű njön.
• Menetirányba néz ő gyermekülés beszerelésekor
Ha a biztonsági öv vállövrögzít ője a gyermekülés biztonságiöv-vezet ője
el őtt van, állítsa el őrébb az üléspárnát.
• Gyerekülés beszerelésekor Amennyiben a gyermek kényelmetlenül függő leges helyzetben ül a
gyermekbiztonsági rendszerben, állítsa a gépjárm űülés háttámláját a
legkényelmesebb helyzetbe.
Ha a biztonsági öv vállövrögzít ője a gyermekülés biztonságiöv-vezet ője
el őtt van, állítsa el őrébb az üléspárnát.
*2: Távolítsa el a fejtámlát, ha az zavarja a gyermekbiztonsági rendszer be-
szerelését.
El őfordulhat, hogy a táblázatban szerepl ő gyermekbiztonsági rend-
szer az EU területén kívül nem kapható.
A táblázatban található gyermekbiztonsági rendszerekt ől eltér ő típu-
sok alkalmazásakor ellen őrizze a gyermekbiztonsági rendszer alkal-
mazhatóságát a gyártó, illetve a forgalmazó ajánlása alapján.

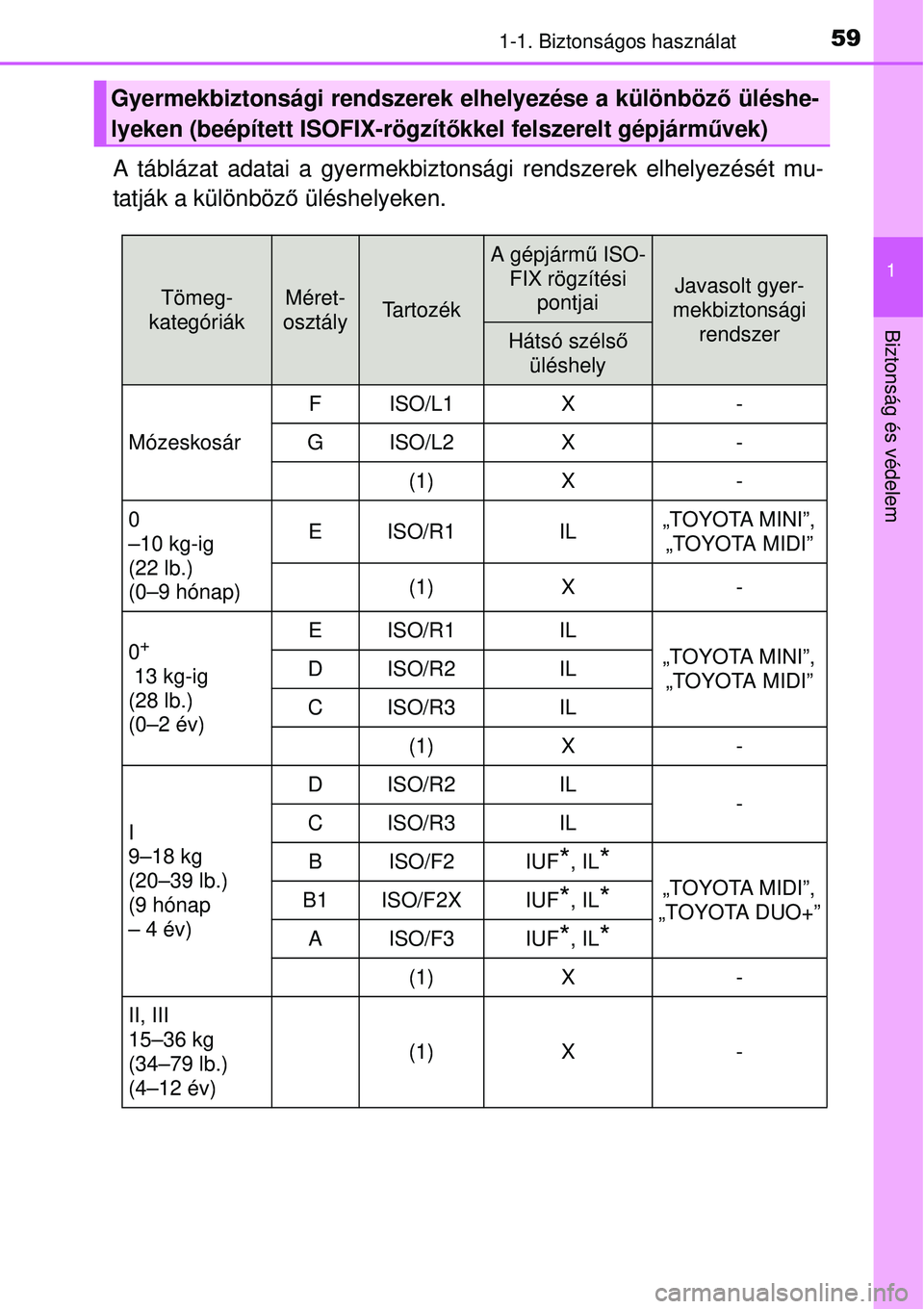

Page 59 of 640
591-1. Biztonságos használat
1
Biztonság és védelem
A táblázat adatai a gyermekbiztonsági rendszerek elhelyezését mu-
tatják a különböző üléshelyeken.
Gyermekbiztonsági rendszerek elhelyezése a különböz ő üléshe-
lyeken (beépített ISOFIX-rögzít őkkel felszerelt gépjárművek)
Tömeg-
kategóriákMéret-
osztályTartozék
A gépjárm ű ISO-
FIX rögzítési pontjai
Javasolt gyer-
mekbiztonsági rendszer
Hátsó széls ő
üléshely
Mózeskosár F ISO/L1 X -
G ISO/L2 X - (1) X -
0
–10 kg-ig
(22 lb.)
(0–9 hónap) E ISO/R1 IL
„TOYOTA MINI”,
„TOYOTA MIDI”
(1) X -
0
+
13 kg-ig
(28 lb.)
(0–2 év) E ISO/R1 IL
„TOYOTA MINI”, „TOYOTA MIDI”
D ISO/R2 IL
C ISO/R3 IL
(1) X -
I
9–18 kg
(20–39 lb.)
(9 hónap
– 4 év) D ISO/R2 IL
-
C ISO/R3 IL
B ISO/F2 IUF
*, IL*
„TOYOTA MIDI”,
„TOYOTA DUO+”
B1 ISO/F2X IUF*, IL*
A ISO/F3 IUF*, IL*
(1)
X -
II, III
15–36 kg
(34–79 lb.)
(4–12 év) (1)
X -

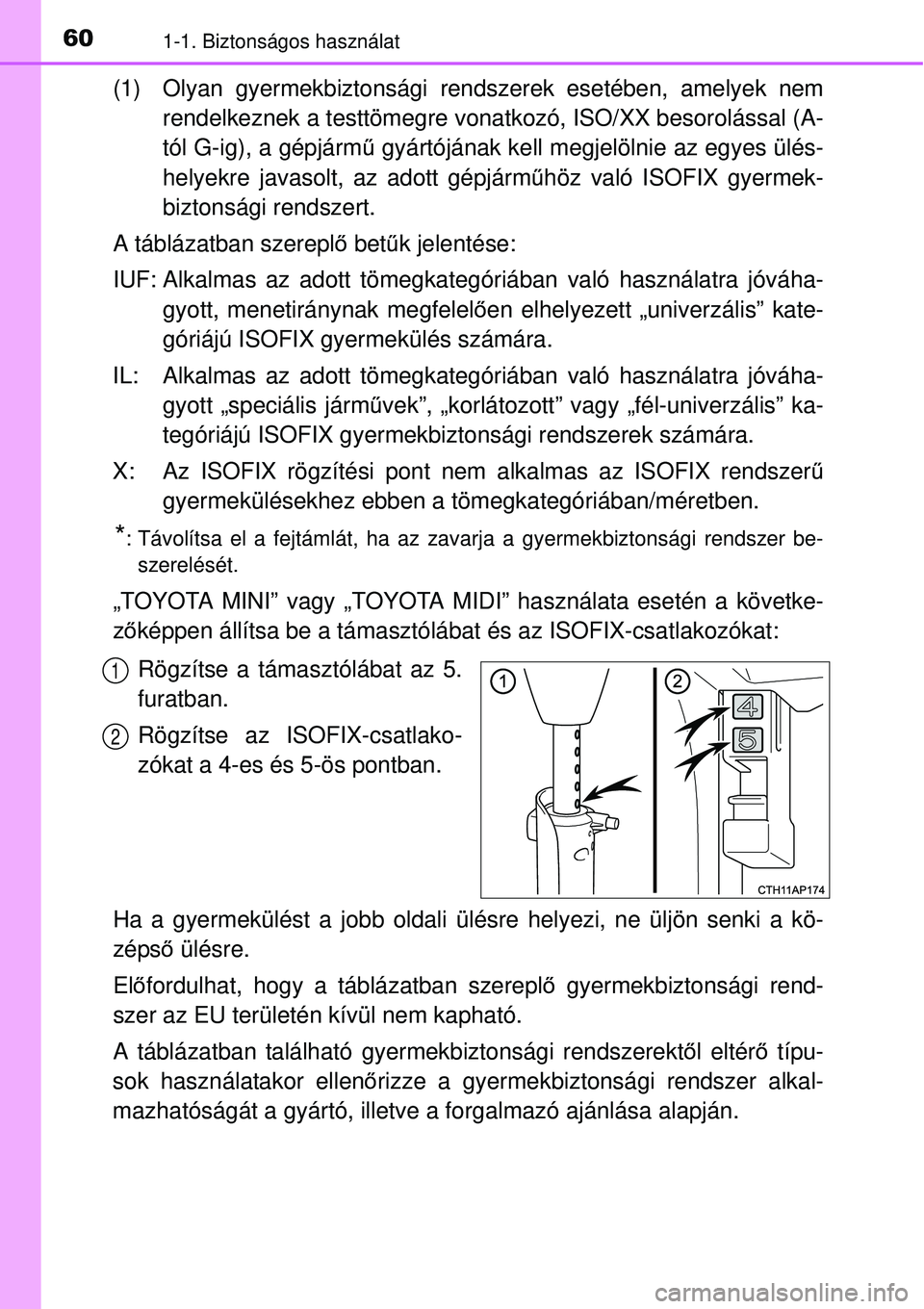

Page 60 of 640
601-1. Biztonságos használat
(1) Olyan gyermekbiztonsági rendszerek esetében, amelyek nemrendelkeznek a testtömegre vonatkozó, ISO/XX besorolással (A-
tól G-ig), a gépjárm ű gyártójának kell megjelölnie az egyes ülés-
helyekre javasolt, az adott gépjárm űhöz való ISOFIX gyermek-
biztonsági rendszert.
A táblázatban szerepl ő bet űk jelentése:
IUF: Alkalmas az adott tömegkateg óriában való használatra jóváha-
gyott, menetiránynak megfelel ően elhelyezett „univerzális” kate-
góriájú ISOFIX gyermekülés számára.
IL: Alkalmas az adott tömegkategór iában való használatra jóváha-
gyott „speciális jármű vek”, „korlátozott” vagy „fél-univerzális” ka-
tegóriájú ISOFIX gyermekbiztonsági rendszerek számára.\
X: Az ISOFIX rögzítési pont nem alkalmas az ISOFIX rendszer ű
gyermekülésekhez ebben a tömegkategóriában/méretben.
*: Távolítsa el a fejtámlát, ha az zavarja a gyermekbiztonsági rendszer be- szerelését.
„TOYOTA MINI” vagy „TOYOTA MIDI” használata esetén a követke-
ző képpen állítsa be a támasztólába t és az ISOFIX-csatlakozókat:
Rögzítse a támasztólábat az 5.
furatban.
Rögzítse az ISOFIX-csatlako-
zókat a 4-es és 5-ös pontban.
Ha a gyermekülést a jobb oldali ülésre helyezi, ne üljön senki a kö-
zéps ő ülésre.
El őfordulhat, hogy a táblázatban szerepl ő gyermekbiztonsági rend-
szer az EU területén kívül nem kapható.
A táblázatban található gyermekbiztonsági rendszerekt ől eltér ő típu-
sok használatakor ellen őrizze a gyermekbiztonsági rendszer alkal-
mazhatóságát a gyártó, illetve a forgalmazó ajánlása alapján.
1
2
