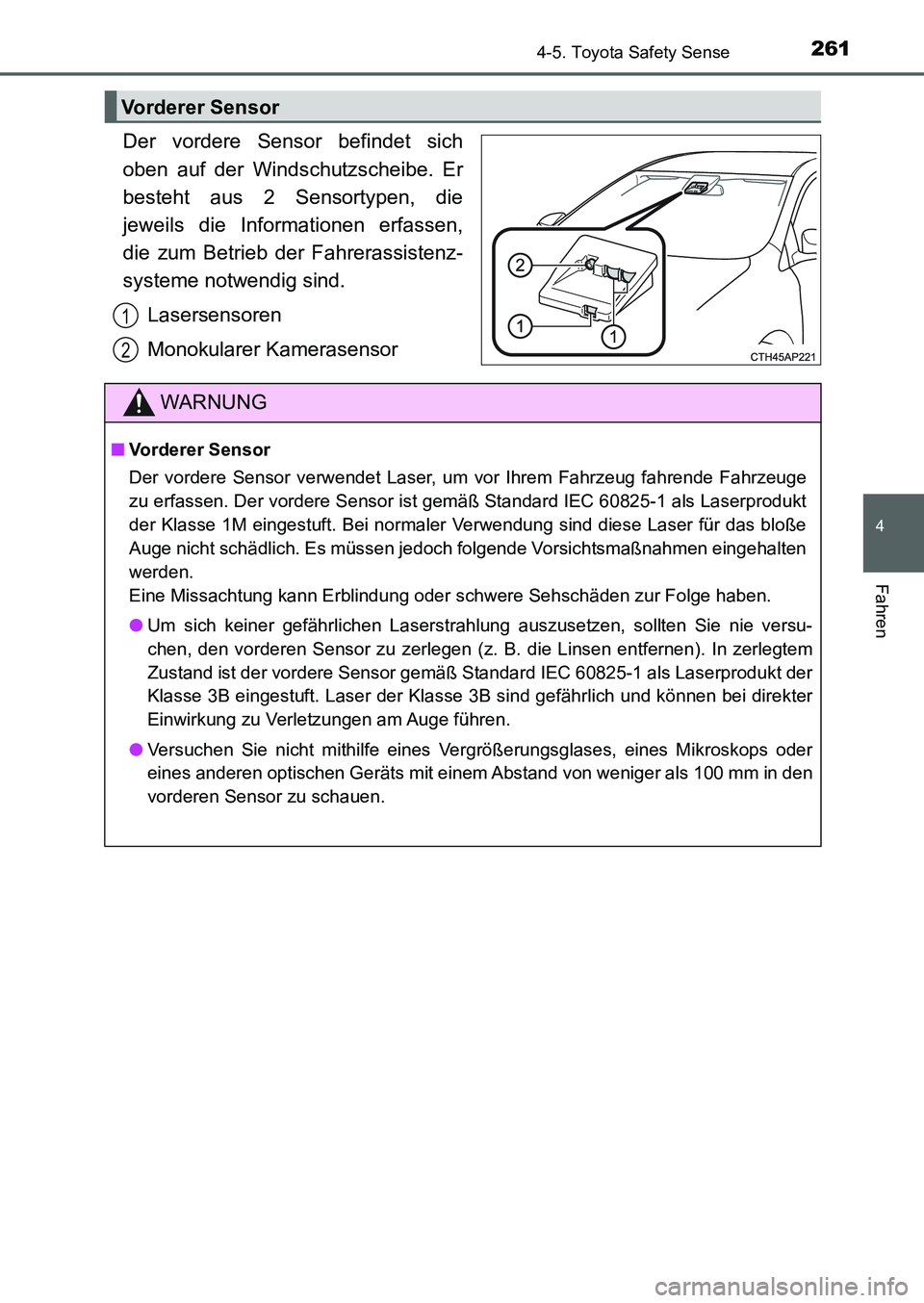

2614-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
Der vordere Sensor befindet sich
oben auf der Windschutzscheibe. Er
besteht aus 2 Sensortypen, die
jeweils die Informationen erfassen,
die zum Betrieb der Fahrerassistenz-
systeme notwendig sind.
Lasersensoren
Monokularer Kamerasensor
Vorderer Sensor
1
2
WARNUNG
■Vorderer Sensor
Der vordere Sensor verwendet Laser, um vor Ihrem Fahrzeug fahrende Fahrzeuge
zu erfassen. Der vordere Sensor ist gemäß Standard IEC 60825-1 als Laserprodukt
der Klasse 1M eingestuft. Bei normaler Verwendung sind diese Laser für das bloße
Auge nicht schädlich. Es müssen jedoch folgende Vorsichtsmaßnahmen eingehalten
werden.
Eine Missachtung kann Erblindung oder schwere Sehschäden zur Folge haben.
●Um sich keiner gefährlichen Laserstrahlung auszusetzen, sollten Sie nie versu-
chen, den vorderen Sensor zu zerlegen (z. B. die Linsen entfernen). In zerlegtem
Zustand ist der vordere Sensor gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 3B eingestuft. Laser der Klasse 3B sind gefährlich und können bei direkter
Einwirkung zu Verletzungen am Auge führen.
●Versuchen Sie nicht mithilfe eines Vergrößerungsglases, eines Mikroskops oder
eines anderen optischen Geräts mit einem Abstand von weniger als 100 mm in den
vorderen Sensor zu schauen.
UK AURIS_HB_OM_German_OM12K99M.book 261 ページ ２０１６年６月２８日　火曜日　午後５時５４分

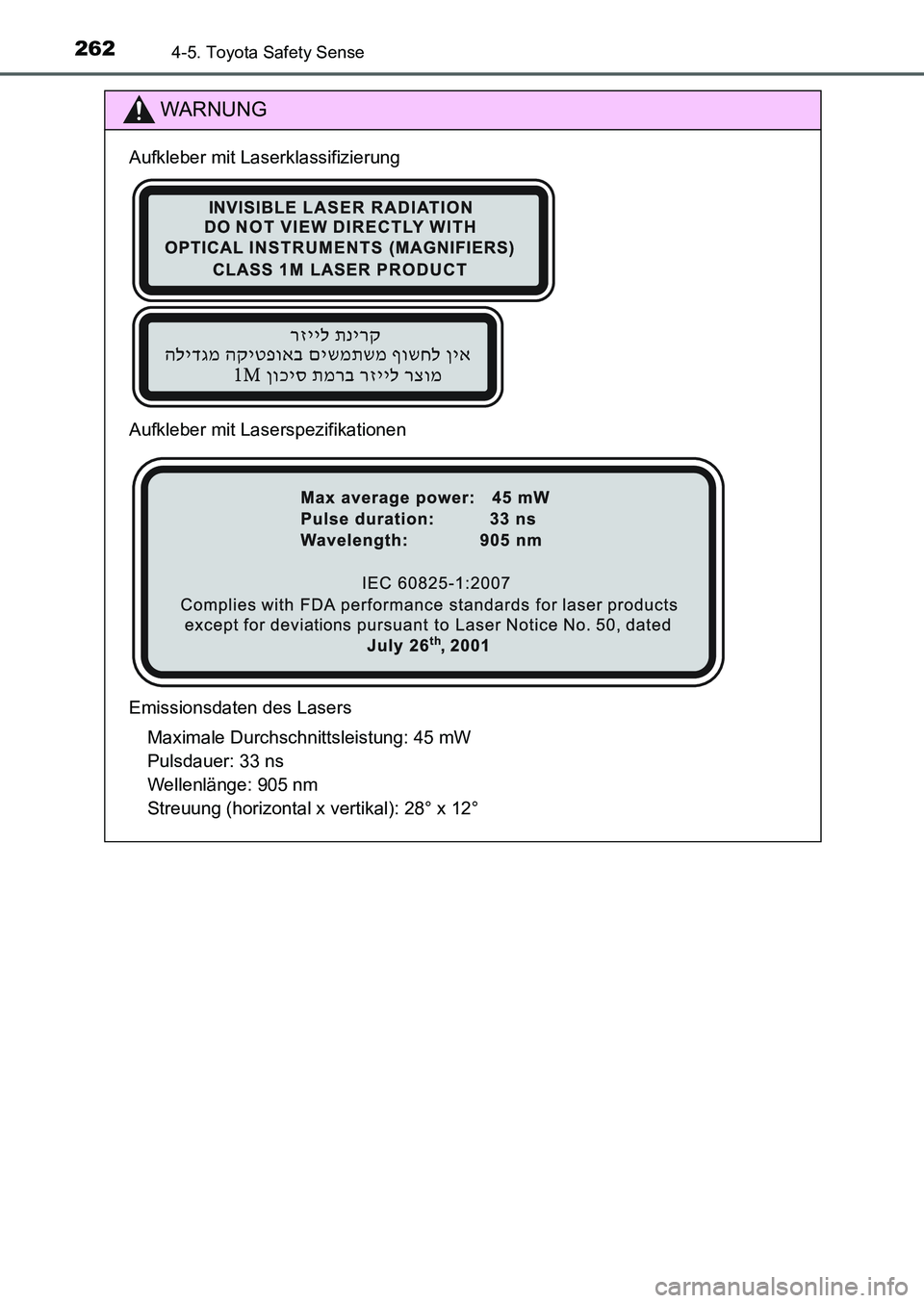

2624-5. Toyota Safety Sense
UK_AURIS_HB_EM (OM12K99M)
WARNUNG
Aufkleber mit Laserklassifizierung
Aufkleber mit Laserspezifikationen
Emissionsdaten des Lasers
Maximale Durchschnittsleistung: 45 mW
Pulsdauer: 33 ns
Wellenlänge: 905 nm
Streuung (horizontal x vertikal): 28° x 12°
UK AURIS_HB_OM_German_OM12K99M.book 262 ページ ２０１６年６月２８日　火曜日　午後５時５４分

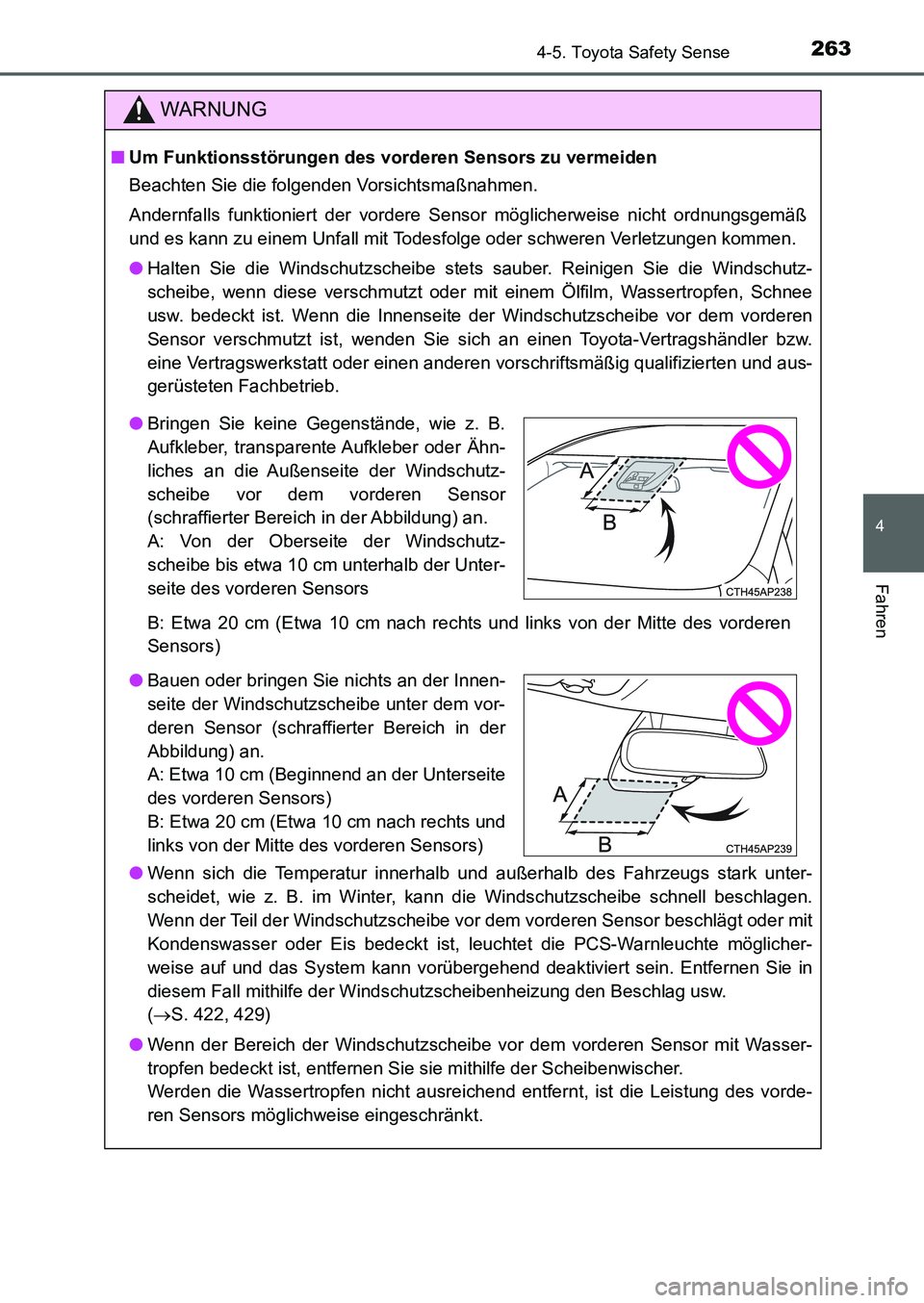

2634-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
WARNUNG
■Um Funktionsstörungen des vorderen Sensors zu vermeiden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der vordere Sensor möglicherweise nicht ordnungsgemäß
und es kann zu einem Unfall mit Todesfolge oder schweren Verletzungen kommen.
●Halten Sie die Windschutzscheibe stets sauber. Reinigen Sie die Windschutz-
scheibe, wenn diese verschmutzt oder mit einem Ölfilm, Wassertropfen, Schnee
usw. bedeckt ist. Wenn die Innenseite der Windschutzscheibe vor dem vorderen
Sensor verschmutzt ist, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
●Wenn sich die Temperatur innerhalb und außerhalb des Fahrzeugs stark unter-
scheidet, wie z. B. im Winter, kann die Windschutzscheibe schnell beschlagen.
Wenn der Teil der Windschutzscheibe vor dem vorderen Sensor beschlägt oder mit
Kondenswasser oder Eis bedeckt ist, leuchtet die PCS-Warnleuchte möglicher-
weise auf und das System kann vorübergehend deaktiviert sein. Entfernen Sie in
diesem Fall mithilfe der Windschutzscheibenheizung den Beschlag usw.
(S. 422, 429)
●Wenn der Bereich der Windschutzscheibe vor dem vorderen Sensor mit Wasser-
tropfen bedeckt ist, entfernen Sie sie mithilfe der Scheibenwischer.
Werden die Wassertropfen nicht ausreichend entfernt, ist die Leistung des vorde-
ren Sensors möglichweise eingeschränkt.
●Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber oder Ähn-
liches an die Außenseite der Windschutz-
scheibe vor dem vorderen Sensor
(schraffierter Bereich in der Abbildung) an.
A: Von der Oberseite der Windschutz-
scheibe bis etwa 10 cm unterhalb der Unter-
seite des vorderen Sensors
B: Etwa 20 cm (Etwa 10 cm nach rechts und links von der Mitte des vorderen
Sensors)
●Bauen oder bringen Sie nichts an der Innen-
seite der Windschutzscheibe unter dem vor-
deren Sensor (schraffierter Bereich in der
Abbildung) an.
A: Etwa 10 cm (Beginnend an der Unterseite
des vorderen Sensors)
B: Etwa 20 cm (Etwa 10 cm nach rechts und
links von der Mitte des vorderen Sensors)
UK AURIS_HB_OM_German_OM12K99M.book 263 ページ ２０１６年６月２８日　火曜日　午後５時５４分

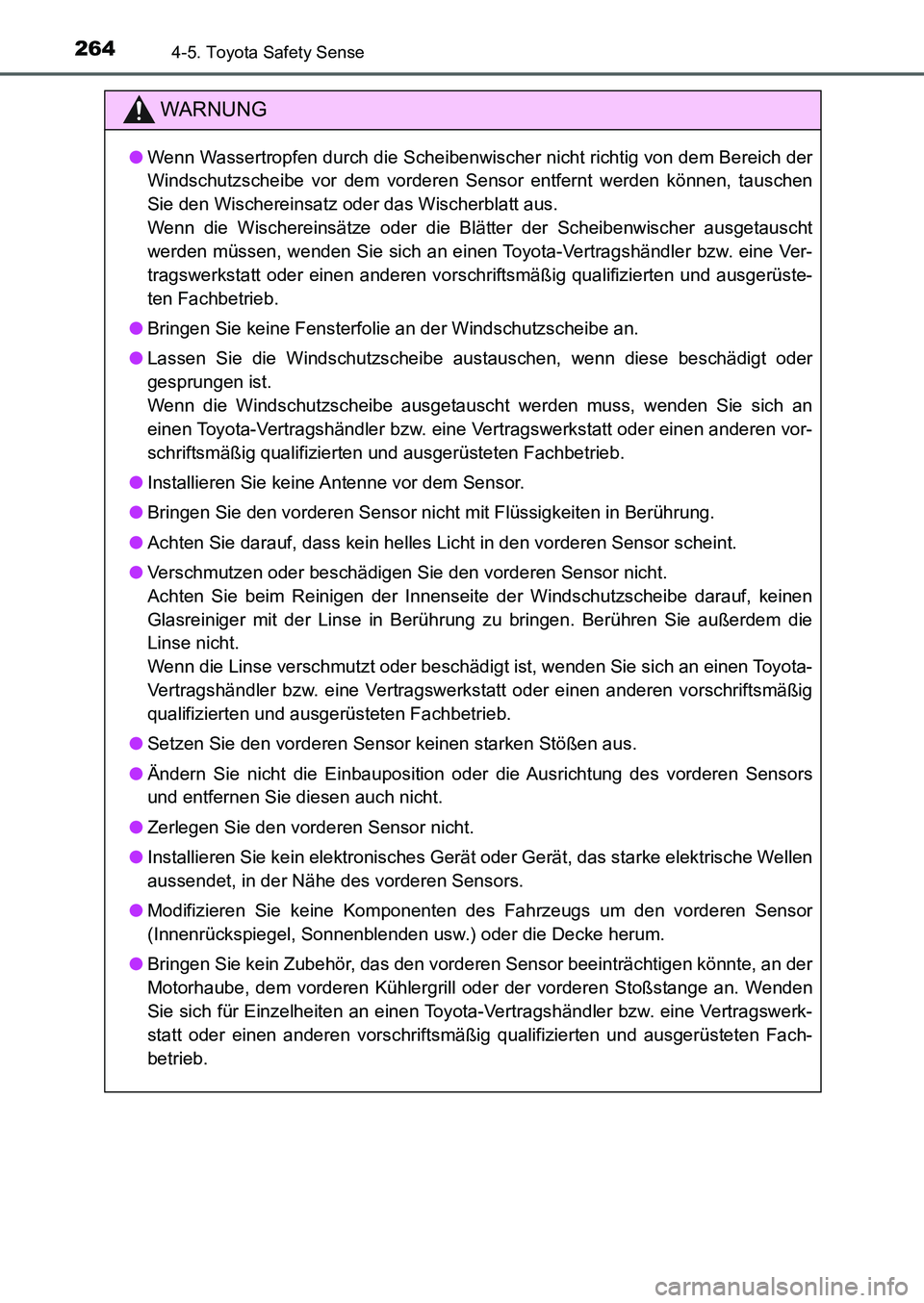

2644-5. Toyota Safety Sense
UK_AURIS_HB_EM (OM12K99M)
WARNUNG
●Wenn Wassertropfen durch die Scheibenwischer nicht richtig von dem Bereich der
Windschutzscheibe vor dem vorderen Sensor entfernt werden können, tauschen
Sie den Wischereinsatz oder das Wischerblatt aus.
Wenn die Wischereinsätze oder die Blätter der Scheibenwischer ausgetauscht
werden müssen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
●Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
●Lassen Sie die Windschutzscheibe austauschen, wenn diese beschädigt oder
gesprungen ist.
Wenn die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Installieren Sie keine Antenne vor dem Sensor.
●Bringen Sie den vorderen Sensor nicht mit Flüssigkeiten in Berührung.
●Achten Sie darauf, dass kein helles Licht in den vorderen Sensor scheint.
●Verschmutzen oder beschädigen Sie den vorderen Sensor nicht.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, keinen
Glasreiniger mit der Linse in Berührung zu bringen. Berühren Sie außerdem die
Linse nicht.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
●Setzen Sie den vorderen Sensor keinen starken Stößen aus.
●Ändern Sie nicht die Einbauposition oder die Ausrichtung des vorderen Sensors
und entfernen Sie diesen auch nicht.
●Zerlegen Sie den vorderen Sensor nicht.
●Installieren Sie kein elektronisches Gerät oder Gerät, das starke elektrische Wellen
aussendet, in der Nähe des vorderen Sensors.
●Modifizieren Sie keine Komponenten des Fahrzeugs um den vorderen Sensor
(Innenrückspiegel, Sonnenblenden usw.) oder die Decke herum.
●Bringen Sie kein Zubehör, das den vorderen Sensor beeinträchtigen könnte, an der
Motorhaube, dem vorderen Kühlergrill oder der vorderen Stoßstange an. Wenden
Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
UK AURIS_HB_OM_German_OM12K99M.book 264 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2654-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
WARNUNG

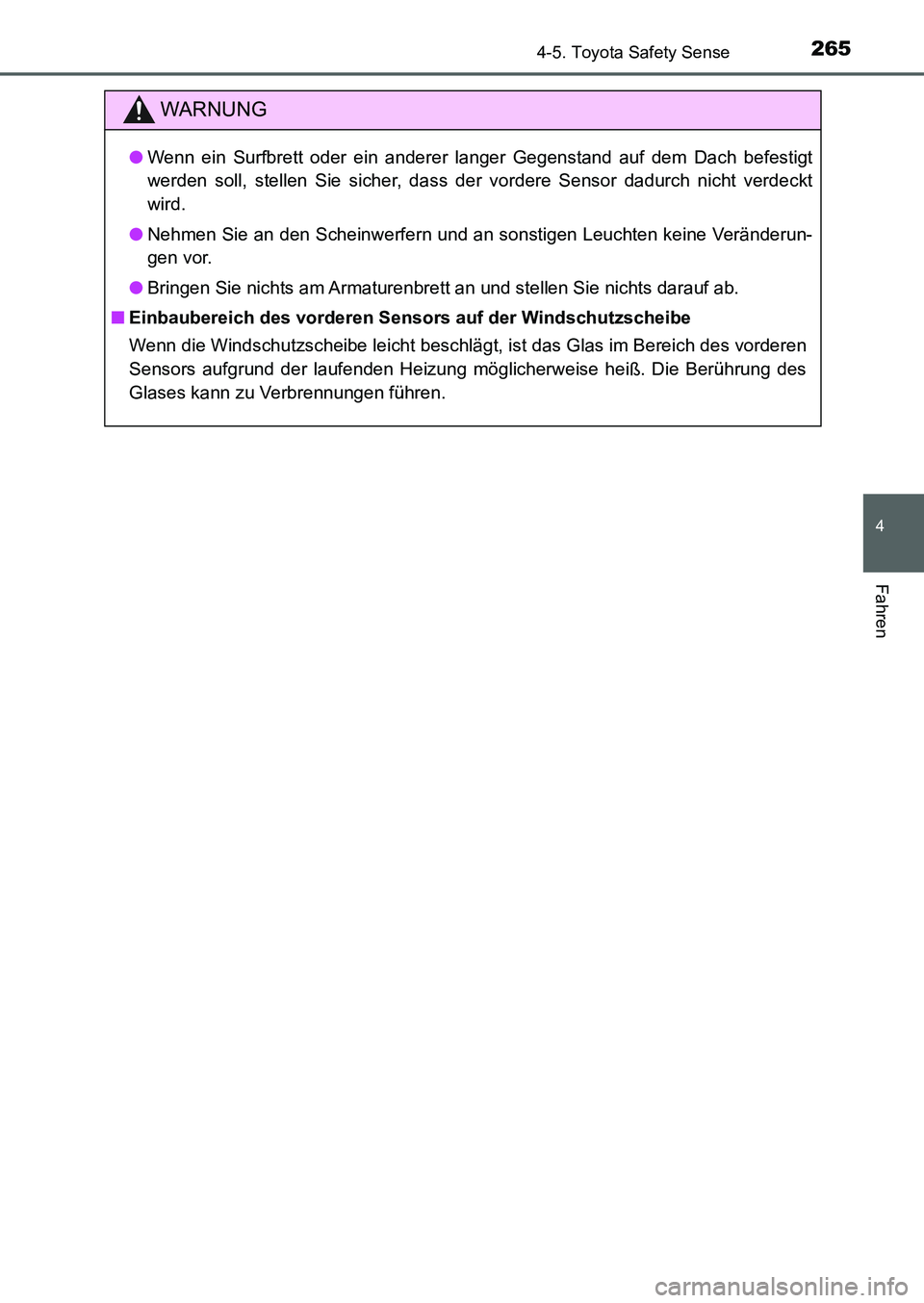

●Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt
werden soll, stellen Sie sicher, dass der vordere Sensor dadurch nicht verdeckt
wird.
●Nehmen Sie an den Scheinwerfern und an sonstigen Leuchten keine Veränderun-
gen vor.
●Bringen Sie nichts am Armaturenbrett an und stellen Sie nichts darauf ab.
■Einbaubereich des vorderen Sensors auf der Windschutzscheibe
Wenn die Windschutzscheibe leicht beschlägt, ist das Glas im Bereich des vorderen
Sensors aufgrund der laufenden Heizung möglicherweise heiß. Die Berührung des
Glases kann zu Verbrennungen führen.
UK AURIS_HB_OM_German_OM12K99M.book 265 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2664-5. Toyota Safety Sense
UK_AURIS_HB_EM (OM12K99M)
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
die Wahrscheinlichkeit einer Fron-
talkollision hoch ist, ertönt ein
Summer und es wird eine Warn-
meldung auf der Multi-Informati-
onsanzeige angezeigt, um den
Fahrer dringend zu einem Aus-
weichmanöver aufzufordern.
◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass die Wahrscheinlichkeit einer Frontalkolli-
sion mit einem Fahrzeug hoch ist, wendet das System entsprechend der
Stärke, mit der das Bremspedal betätigt wird, eine größere Bremskraft auf.
◆Pre-Crash-Bremse
Wenn das System feststellt, dass die Wahrscheinlichkeit einer Frontalkolli-
sion mit einem Fahrzeug hoch ist, warnt das System den Fahrer. Wenn
das System feststellt, dass die Wahrscheinlichkeit einer Frontalkollision mit
einem Fahrzeug extrem hoch ist, werden die Bremsen automatisch betä-
tigt, um das Vermeiden der Kollision zu unterstützen oder die Kollisionsge-
schwindigkeit zu verringern.
PCS (Pre-Crash-Sicherheitssystem)
: Je nach Ausstattung
Das Pre-Crash-Sicherheitssystem verwendet den vorderen Sensor, um
Fahrzeuge vor Ihrem Fahrzeug zu erfassen. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit einer Frontalkollision mit einem
Fahrzeug hoch ist, wird eine Warnung aktiviert, die den Fahrer drin-
gend zu einem Ausweichmanöver auffordert, und der mögliche
Bremsdruck wird verstärkt, um den Fahrer beim Vermeiden der Kolli-
sion zu unterstützen. Wenn das System feststellt, dass die Wahrschein-
lichkeit einer Frontalkollision mit einem Fahrzeug extrem hoch ist,
werden die Bremsen automatisch betätigt, um das Vermeiden der Kolli-
sion zu unterstützen oder die Einwirkung des Aufpralls zu mindern.
Das Pre-Crash-Sicherheitssystem kann deaktiviert/aktiviert und der Warn-
zeitpunkt geändert werden. (S. 269)
UK AURIS_HB_OM_German_OM12K99M.book 266 ページ ２０１６年６月２８日　火曜日　午後５時５４分

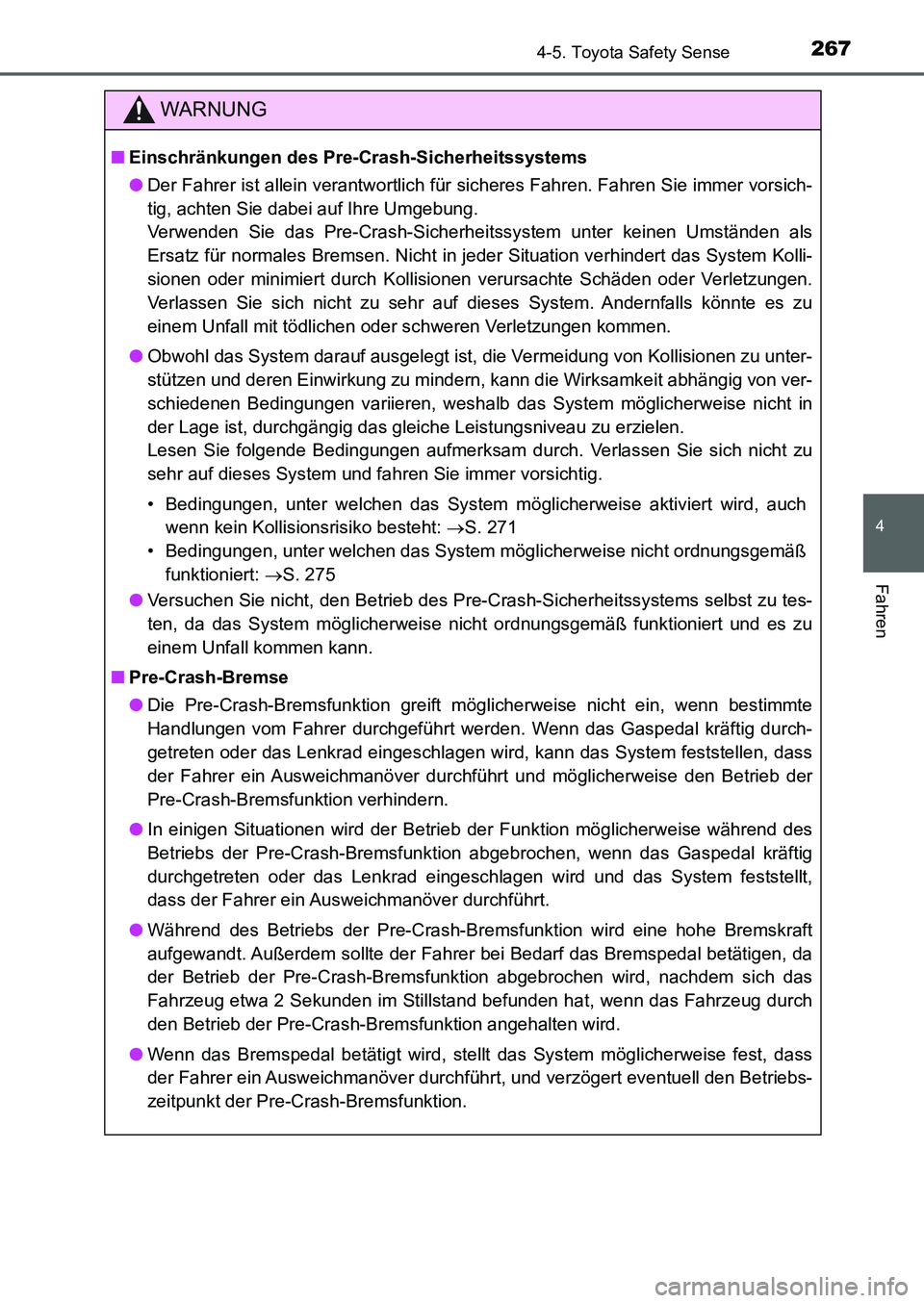

2674-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
WARNUNG
■Einschränkungen des Pre-Crash-Sicherheitssystems
●Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsich-
tig, achten Sie dabei auf Ihre Umgebung.
Verwenden Sie das Pre-Crash-Sicherheitssystem unter keinen Umständen als
Ersatz für normales Bremsen. Nicht in jeder Situation verhindert das System Kolli-
sionen oder minimiert durch Kollisionen verursachte Schäden oder Verletzungen.
Verlassen Sie sich nicht zu sehr auf dieses System. Andernfalls könnte es zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Obwohl das System darauf ausgelegt ist, die Vermeidung von Kollisionen zu unter-
stützen und deren Einwirkung zu mindern, kann die Wirksamkeit abhängig von ver-
schiedenen Bedingungen variieren, weshalb das System möglicherweise nicht in
der Lage ist, durchgängig das gleiche Leistungsniveau zu erzielen.
Lesen Sie folgende Bedingungen aufmerksam durch. Verlassen Sie sich nicht zu
sehr auf dieses System und fahren Sie immer vorsichtig.
• Bedingungen, unter welchen das System möglicherweise aktiviert wird, auch
wenn kein Kollisionsrisiko besteht: S. 271
• Bedingungen, unter welchen das System möglicherweise nicht ordnungsgemäß
funktioniert: S. 275
●Versuchen Sie nicht, den Betrieb des Pre-Crash-Sicherheitssystems selbst zu tes-
ten, da das System möglicherweise nicht ordnungsgemäß funktioniert und es zu
einem Unfall kommen kann.
■Pre-Crash-Bremse
●Die Pre-Crash-Bremsfunktion greift möglicherweise nicht ein, wenn bestimmte
Handlungen vom Fahrer durchgeführt werden. Wenn das Gaspedal kräftig durch-
getreten oder das Lenkrad eingeschlagen wird, kann das System feststellen, dass
der Fahrer ein Ausweichmanöver durchführt und möglicherweise den Betrieb der
Pre-Crash-Bremsfunktion verhindern.
●In einigen Situationen wird der Betrieb der Funktion möglicherweise während des
Betriebs der Pre-Crash-Bremsfunktion abgebrochen, wenn das Gaspedal kräftig
durchgetreten oder das Lenkrad eingeschlagen wird und das System feststellt,
dass der Fahrer ein Ausweichmanöver durchführt.
●Während des Betriebs der Pre-Crash-Bremsfunktion wird eine hohe Bremskraft
aufgewandt. Außerdem sollte der Fahrer bei Bedarf das Bremspedal betätigen, da
der Betrieb der Pre-Crash-Bremsfunktion abgebrochen wird, nachdem sich das
Fahrzeug etwa 2 Sekunden im Stillstand befunden hat, wenn das Fahrzeug durch
den Betrieb der Pre-Crash-Bremsfunktion angehalten wird.
●Wenn das Bremspedal betätigt wird, stellt das System möglicherweise fest, dass
der Fahrer ein Ausweichmanöver durchführt, und verzögert eventuell den Betriebs-
zeitpunkt der Pre-Crash-Bremsfunktion.
UK AURIS_HB_OM_German_OM12K99M.book 267 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2684-5. Toyota Safety Sense
UK_AURIS_HB_EM (OM12K99M)
WARNUNG

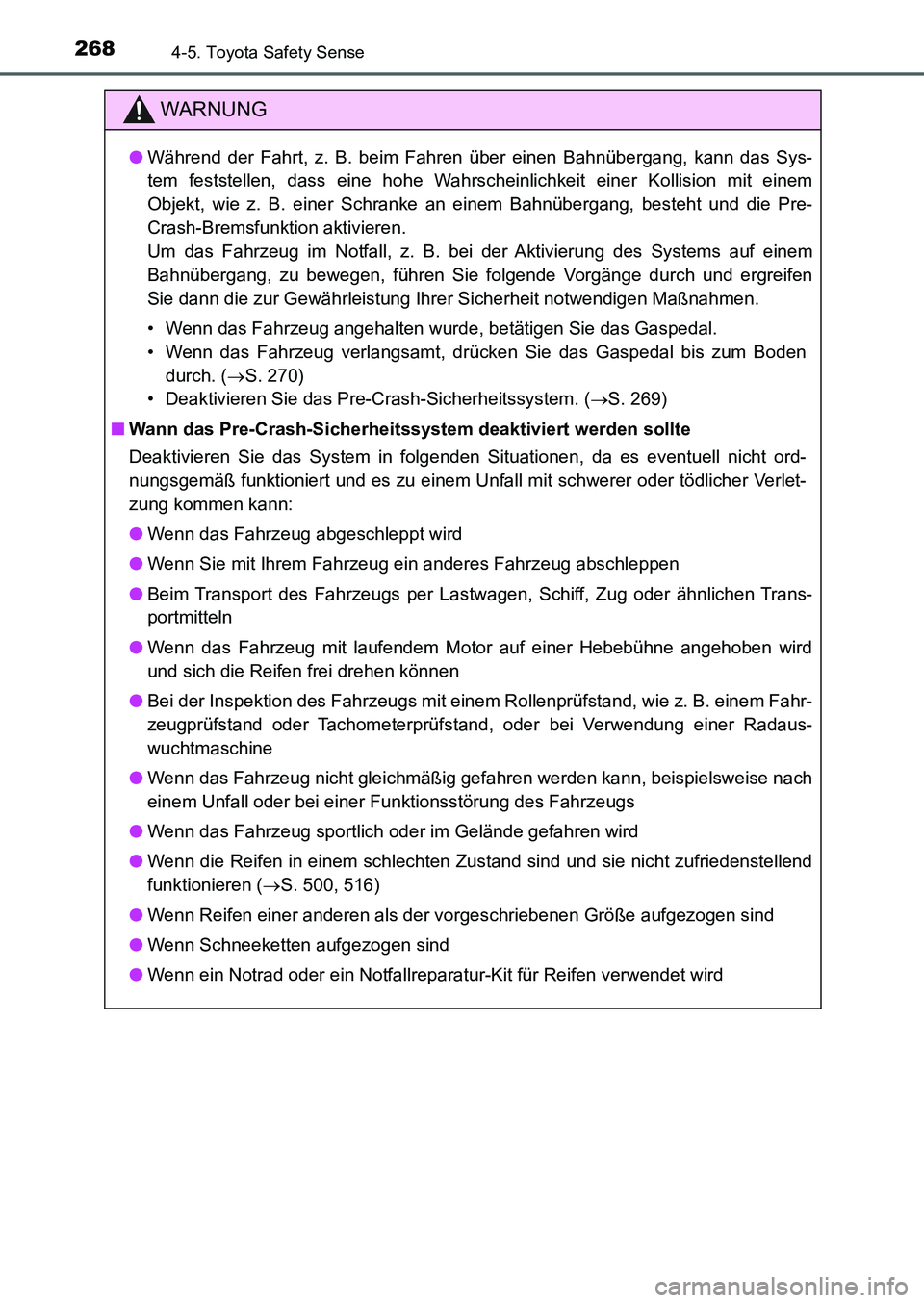

●Während der Fahrt, z. B. beim Fahren über einen Bahnübergang, kann das Sys-
tem feststellen, dass eine hohe Wahrscheinlichkeit einer Kollision mit einem
Objekt, wie z. B. einer Schranke an einem Bahnübergang, besteht und die Pre-
Crash-Bremsfunktion aktivieren.
Um das Fahrzeug im Notfall, z. B. bei der Aktivierung des Systems auf einem
Bahnübergang, zu bewegen, führen Sie folgende Vorgänge durch und ergreifen
Sie dann die zur Gewährleistung Ihrer Sicherheit notwendigen Maßnahmen.
• Wenn das Fahrzeug angehalten wurde, betätigen Sie das Gaspedal.
• Wenn das Fahrzeug verlangsamt, drücken Sie das Gaspedal bis zum Boden
durch. (S. 270)
• Deaktivieren Sie das Pre-Crash-Sicherheitssystem. (S. 269)
■Wann das Pre-Crash-Sicherheitssystem deaktiviert werden sollte
Deaktivieren Sie das System in folgenden Situationen, da es eventuell nicht ord-
nungsgemäß funktioniert und es zu einem Unfall mit schwerer oder tödlicher Verlet-
zung kommen kann:
●Wenn das Fahrzeug abgeschleppt wird
●Wenn Sie mit Ihrem Fahrzeug ein anderes Fahrzeug abschleppen
●Beim Transport des Fahrzeugs per Lastwagen, Schiff, Zug oder ähnlichen Trans-
portmitteln
●Wenn das Fahrzeug mit laufendem Motor auf einer Hebebühne angehoben wird
und sich die Reifen frei drehen können
●Bei der Inspektion des Fahrzeugs mit einem Rollenprüfstand, wie z. B. einem Fahr-
zeugprüfstand oder Tachometerprüfstand, oder bei Verwendung einer Radaus-
wuchtmaschine
●Wenn das Fahrzeug nicht gleichmäßig gefahren werden kann, beispielsweise nach
einem Unfall oder bei einer Funktionsstörung des Fahrzeugs
●Wenn das Fahrzeug sportlich oder im Gelände gefahren wird
●Wenn die Reifen in einem schlechten Zustand sind und sie nicht zufriedenstellend
funktionieren (S. 500, 516)
●Wenn Reifen einer anderen als der vorgeschriebenen Größe aufgezogen sind
●Wenn Schneeketten aufgezogen sind
●Wenn ein Notrad oder ein Notfallreparatur-Kit für Reifen verwendet wird
UK AURIS_HB_OM_German_OM12K99M.book 268 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2694-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HB_EM (OM12K99M)■

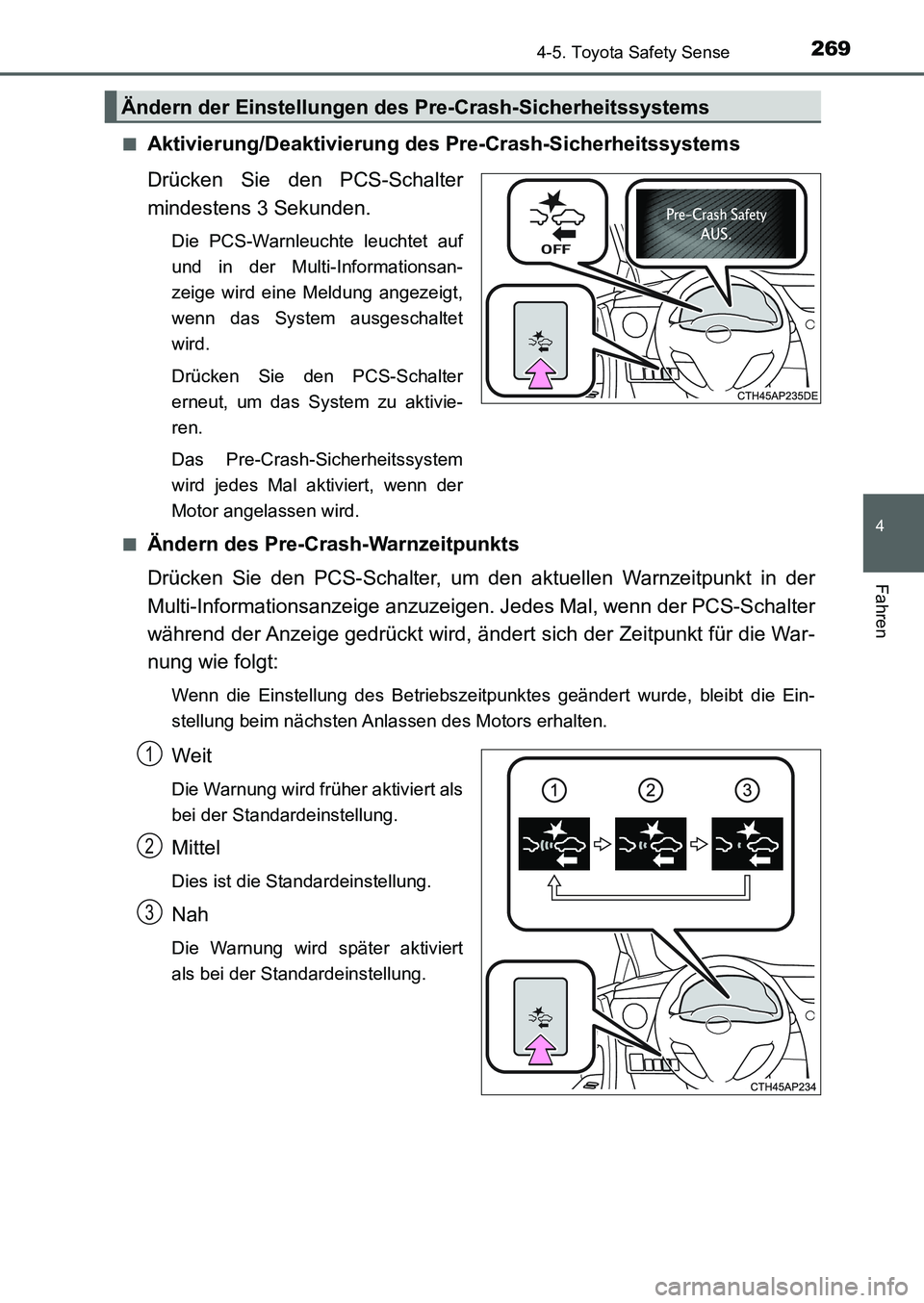

Aktivierung/Deaktivierung des Pre-Crash-Sicherheitssystems
Drücken Sie den PCS-Schalter
mindestens 3 Sekunden.
Die PCS-Warnleuchte leuchtet auf
und in der Multi-Informationsan-
zeige wird eine Meldung angezeigt,
wenn das System ausgeschaltet
wird.
Drücken Sie den PCS-Schalter
erneut, um das System zu aktivie-
ren.
Das Pre-Crash-Sicherheitssystem
wird jedes Mal aktiviert, wenn der
Motor angelassen wird.
■
Ändern des Pre-Crash-Warnzeitpunkts
Drücken Sie den PCS-Schalter, um den aktuellen Warnzeitpunkt in der
Multi-Informationsanzeige anzuzeigen. Jedes Mal, wenn der PCS-Schalter
während der Anzeige gedrückt wird, ändert sich der Zeitpunkt für die War-
nung wie folgt:
Wenn die Einstellung des Betriebszeitpunktes geändert wurde, bleibt die Ein-
stellung beim nächsten Anlassen des Motors erhalten.
Weit
Die Warnung wird früher aktiviert als
bei der Standardeinstellung.
Mittel
Dies ist die Standardeinstellung.
Nah
Die Warnung wird später aktiviert
als bei der Standardeinstellung.
Ändern der Einstellungen des Pre-Crash-Sicherheitssystems
1
2
3
UK AURIS_HB_OM_German_OM12K99M.book 269 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2704-5. Toyota Safety Sense
UK_AURIS_HB_EM (OM12K99M)

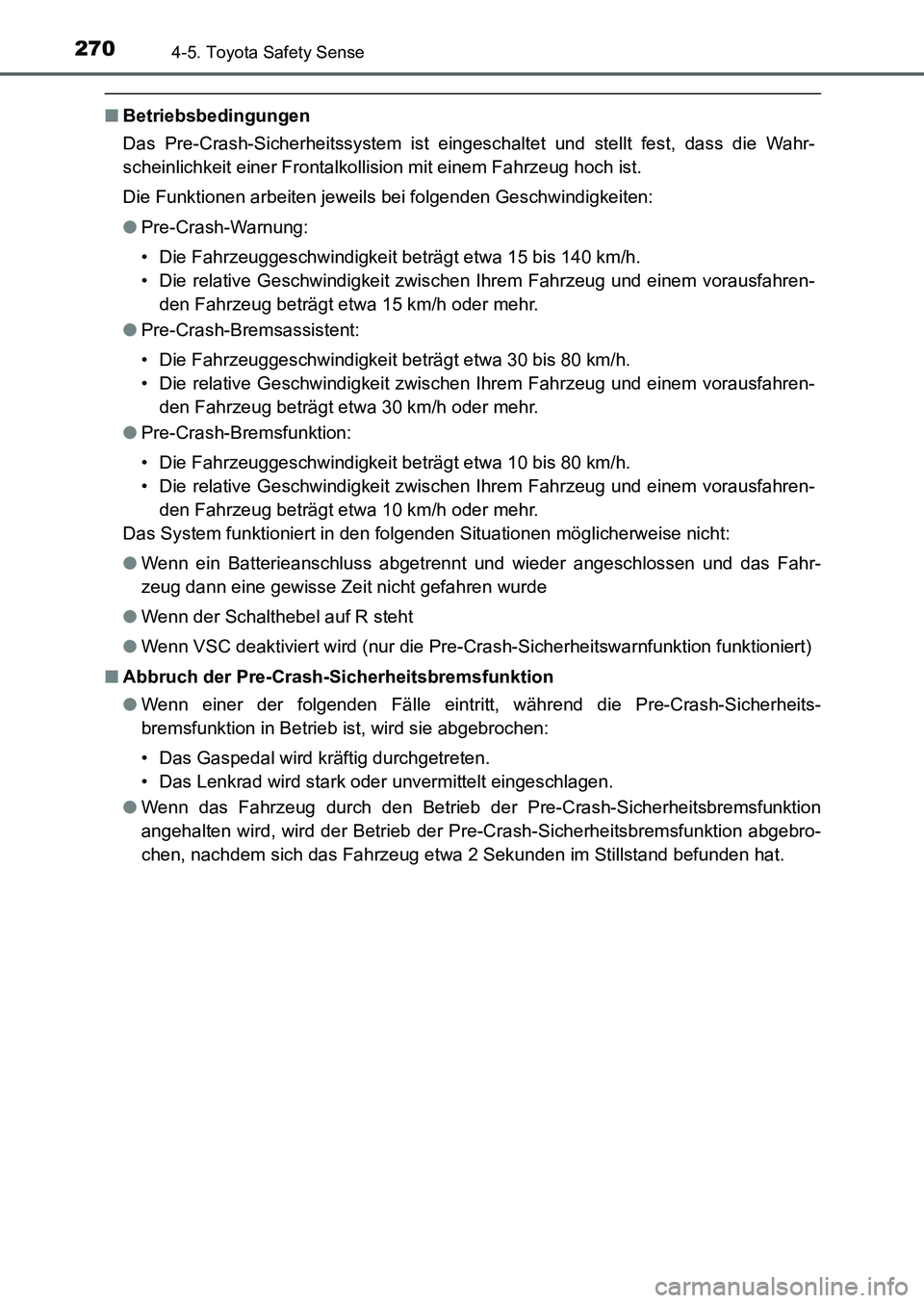

■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist eingeschaltet und stellt fest, dass die Wahr-
scheinlichkeit einer Frontalkollision mit einem Fahrzeug hoch ist.
Die Funktionen arbeiten jeweils bei folgenden Geschwindigkeiten:
●Pre-Crash-Warnung:
• Die Fahrzeuggeschwindigkeit beträgt etwa 15 bis 140 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 15 km/h oder mehr.
●Pre-Crash-Bremsassistent:
• Die Fahrzeuggeschwindigkeit beträgt etwa 30 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 30 km/h oder mehr.
●Pre-Crash-Bremsfunktion:
• Die Fahrzeuggeschwindigkeit beträgt etwa 10 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 10 km/h oder mehr.
Das System funktioniert in den folgenden Situationen möglicherweise nicht:
●Wenn ein Batterieanschluss abgetrennt und wieder angeschlossen und das Fahr-
zeug dann eine gewisse Zeit nicht gefahren wurde
●Wenn der Schalthebel auf R steht
●Wenn VSC deaktiviert wird (nur die Pre-Crash-Sicherheitswarnfunktion funktioniert)
■Abbruch der Pre-Crash-Sicherheitsbremsfunktion
●Wenn einer der folgenden Fälle eintritt, während die Pre-Crash-Sicherheits-
bremsfunktion in Betrieb ist, wird sie abgebrochen:
• Das Gaspedal wird kräftig durchgetreten.
• Das Lenkrad wird stark oder unvermittelt eingeschlagen.
●Wenn das Fahrzeug durch den Betrieb der Pre-Crash-Sicherheitsbremsfunktion
angehalten wird, wird der Betrieb der Pre-Crash-Sicherheitsbremsfunktion abgebro-
chen, nachdem sich das Fahrzeug etwa 2 Sekunden im Stillstand befunden hat.
UK AURIS_HB_OM_German_OM12K99M.book 270 ページ ２０１６年６月２８日　火曜日　午後５時５４分
