2914-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_HB_EL (OM12L01L)

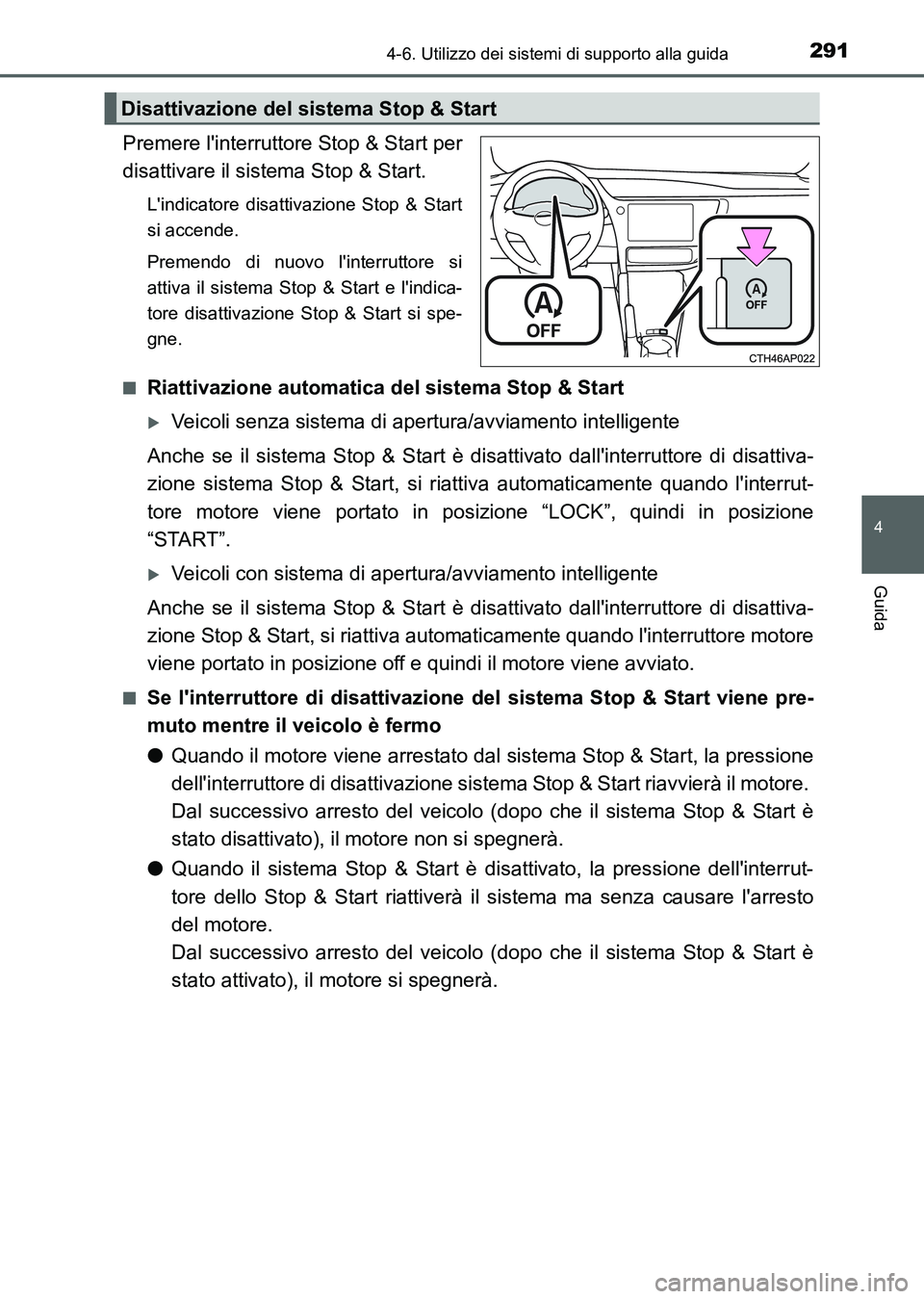

Premere l'interruttore Stop & Start per
disattivare il sistema Stop & Start.
L'indicatore disattivazione Stop & Start
si accende.
Premendo di nuovo l'interruttore si
attiva il sistema Stop & Start e l'indica-
tore disattivazione Stop & Start si spe-
gne.
■
Riattivazione automatica del sistema Stop & Start
Veicoli senza sistema di apertura/avviamento intelligente
Anche se il sistema Stop & Start è disattivato dall'interruttore di disattiva-
zione sistema Stop & Start, si riattiva automaticamente quando l'interrut-
tore motore viene portato in posizione “LOCK”, quindi in posizione
“START”.
Veicoli con sistema di apertura/avviamento intelligente
Anche se il sistema Stop & Start è disattivato dall'interruttore di disattiva-
zione Stop & Start, si riattiva automaticamente quando l'interruttore motore
viene portato in posizione off e quindi il motore viene avviato.
■Se l'interruttore di disattivazione del sistema Stop & Start viene pre-
muto mentre il veicolo è fermo
●Quando il motore viene arrestato dal sistema Stop & Start, la pressione
dell'interruttore di disattivazione sistema Stop & Start riavvierà il motore.
Dal successivo arresto del veicolo (dopo che il sistema Stop & Start è
stato disattivato), il motore non si spegnerà.
●Quando il sistema Stop & Start è disattivato, la pressione dell'interrut-
tore dello Stop & Start riattiverà il sistema ma senza causare l'arresto
del motore.
Dal successivo arresto del veicolo (dopo che il sistema Stop & Start è
stato attivato), il motore si spegnerà.
Disattivazione del sistema Stop & Start
UK AURIS_HB_OM_Italian_OM12L01L.book 291 ページ ２０１６年６月２８日　火曜日　午後５時１１分

2924-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_HB_EL (OM12L01L)

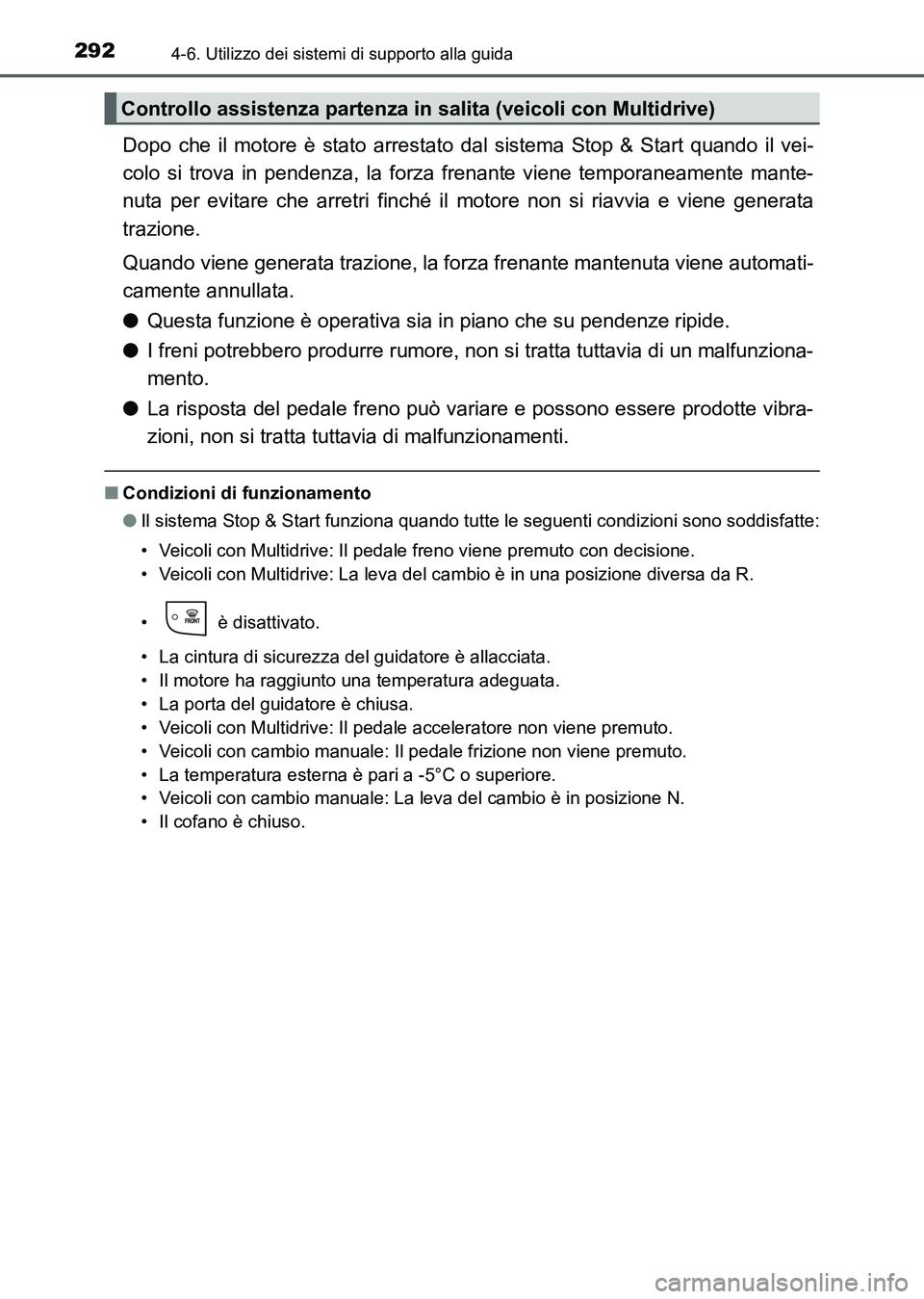

Dopo che il motore è stato arrestato dal sistema Stop & Start quando il vei-
colo si trova in pendenza, la forza frenante viene temporaneamente mante-
nuta per evitare che arretri finché il motore non si riavvia e viene generata
trazione.
Quando viene generata trazione, la forza frenante mantenuta viene automati-
camente annullata.
●Questa funzione è operativa sia in piano che su pendenze ripide.
●I freni potrebbero produrre rumore, non si tratta tuttavia di un malfunziona-
mento.
●La risposta del pedale freno può variare e possono essere prodotte vibra-
zioni, non si tratta tuttavia di malfunzionamenti.
■Condizioni di funzionamento
●Il sistema Stop & Start funziona quando tutte le seguenti condizioni sono soddisfatte:
• Veicoli con Multidrive: Il pedale freno viene premuto con decisione.
• Veicoli con Multidrive: La leva del cambio è in una posizione diversa da R.
• è disattivato.
• La cintura di sicurezza del guidatore è allacciata.
• Il motore ha raggiunto una temperatura adeguata.
• La porta del guidatore è chiusa.
• Veicoli con Multidrive: Il pedale acceleratore non viene premuto.
• Veicoli con cambio manuale: Il pedale frizione non viene premuto.
• La temperatura esterna è pari a -5°C o superiore.
• Veicoli con cambio manuale: La leva del cambio è in posizione N.
• Il cofano è chiuso.
Controllo assistenza partenza in salita (veicoli con Multidrive)
UK AURIS_HB_OM_Italian_OM12L01L.book 292 ページ ２０１６年６月２８日　火曜日　午後５時１１分

2934-6. Utilizzo dei sistemi di supporto alla guida
4
Guida

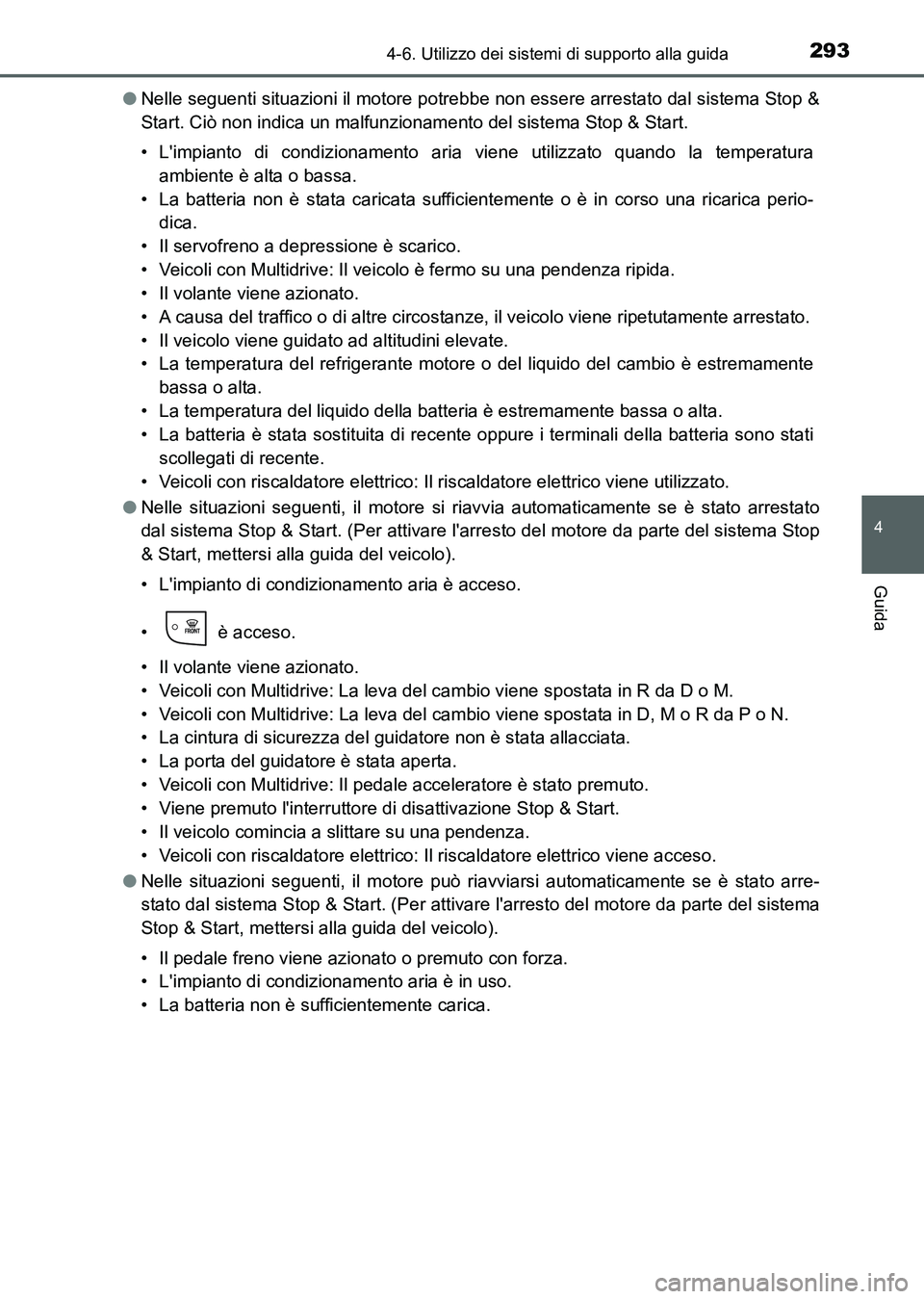

UK_AURIS_HB_EL (OM12L01L)●Nelle seguenti situazioni il motore potrebbe non essere arrestato dal sistema Stop &
Start. Ciò non indica un malfunzionamento del sistema Stop & Start.
• L'impianto di condizionamento aria viene utilizzato quando la temperatura
ambiente è alta o bassa.
• La batteria non è stata caricata sufficientemente o è in corso una ricarica perio-
dica.
• Il servofreno a depressione è scarico.
• Veicoli con Multidrive: Il veicolo è fermo su una pendenza ripida.
• Il volante viene azionato.
• A causa del traffico o di altre circostanze, il veicolo viene ripetutamente arrestato.
• Il veicolo viene guidato ad altitudini elevate.
• La temperatura del refrigerante motore o del liquido del cambio è estremamente
bassa o alta.
• La temperatura del liquido della batteria è estremamente bassa o alta.
• La batteria è stata sostituita di recente oppure i terminali della batteria sono stati
scollegati di recente.
• Veicoli con riscaldatore elettrico: Il riscaldatore elettrico viene utilizzato.
●Nelle situazioni seguenti, il motore si riavvia automaticamente se è stato arrestato
dal sistema Stop & Start. (Per attivare l'arresto del motore da parte del sistema Stop
& Start, mettersi alla guida del veicolo).
• L'impianto di condizionamento aria è acceso.
• è acceso.
• Il volante viene azionato.
• Veicoli con Multidrive: La leva del cambio viene spostata in R da D o M.
• Veicoli con Multidrive: La leva del cambio viene spostata in D, M o R da P o N.
• La cintura di sicurezza del guidatore non è stata allacciata.
• La porta del guidatore è stata aperta.
• Veicoli con Multidrive: Il pedale acceleratore è stato premuto.
• Viene premuto l'interruttore di disattivazione Stop & Start.
• Il veicolo comincia a slittare su una pendenza.
• Veicoli con riscaldatore elettrico: Il riscaldatore elettrico viene acceso.
●Nelle situazioni seguenti, il motore può riavviarsi automaticamente se è stato arre-
stato dal sistema Stop & Start. (Per attivare l'arresto del motore da parte del sistema
Stop & Start, mettersi alla guida del veicolo).
• Il pedale freno viene azionato o premuto con forza.
• L'impianto di condizionamento aria è in uso.
• La batteria non è sufficientemente carica.
UK AURIS_HB_OM_Italian_OM12L01L.book 293 ページ ２０１６年６月２８日　火曜日　午後５時１１分

2944-6. Utilizzo dei sistemi di supporto alla guida

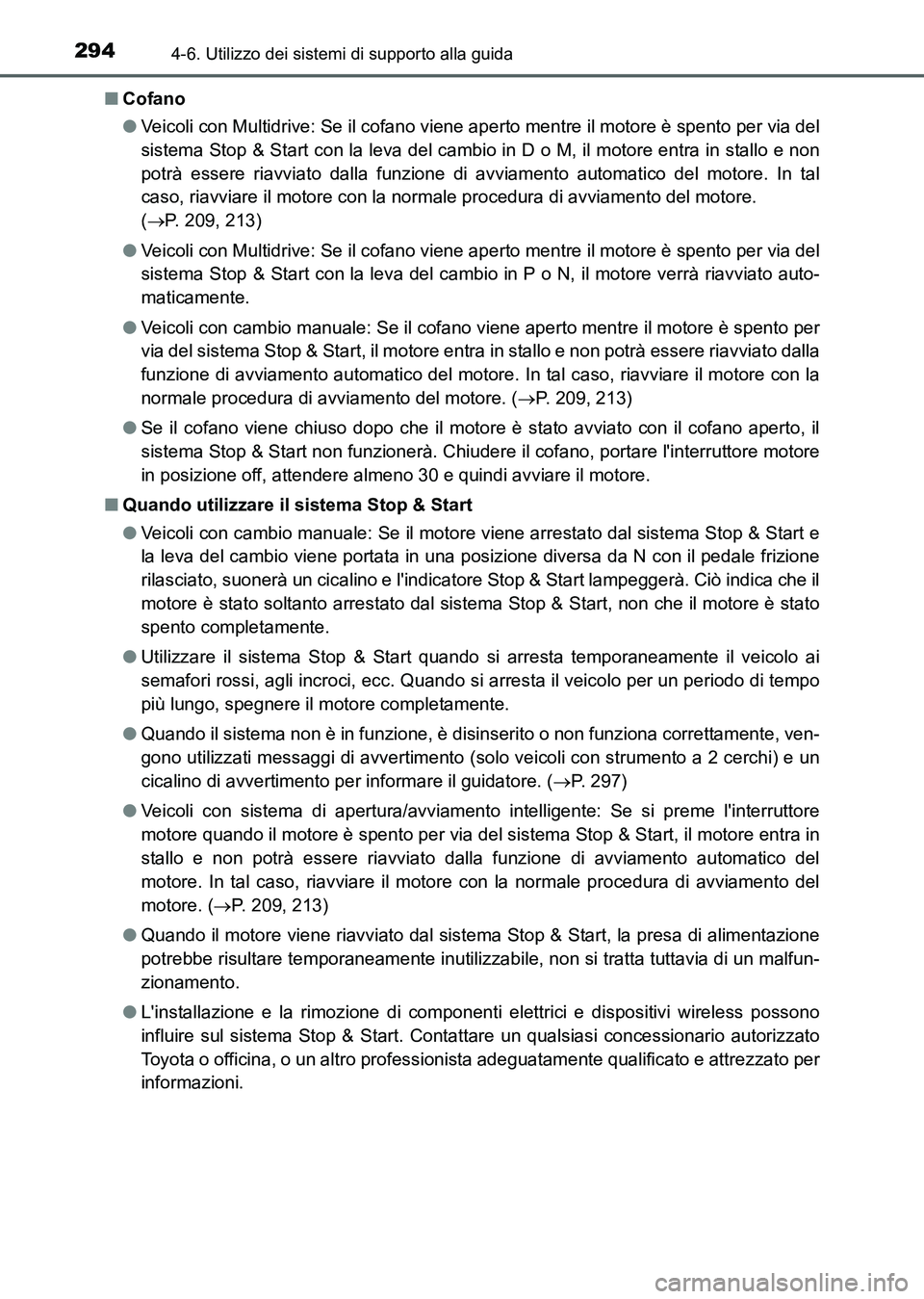

UK_AURIS_HB_EL (OM12L01L)■Cofano
●Veicoli con Multidrive: Se il cofano viene aperto mentre il motore è spento per via del
sistema Stop & Start con la leva del cambio in D o M, il motore entra in stallo e non
potrà essere riavviato dalla funzione di avviamento automatico del motore. In tal
caso, riavviare il motore con la normale procedura di avviamento del motore.
(P. 209, 213)
●Veicoli con Multidrive: Se il cofano viene aperto mentre il motore è spento per via del
sistema Stop & Start con la leva del cambio in P o N, il motore verrà riavviato auto-
maticamente.
●Veicoli con cambio manuale: Se il cofano viene aperto mentre il motore è spento per
via del sistema Stop & Start, il motore entra in stallo e non potrà essere riavviato dalla
funzione di avviamento automatico del motore. In tal caso, riavviare il motore con la
normale procedura di avviamento del motore. (P. 209, 213)
●Se il cofano viene chiuso dopo che il motore è stato avviato con il cofano aperto, il
sistema Stop & Start non funzionerà. Chiudere il cofano, portare l'interruttore motore
in posizione off, attendere almeno 30 e quindi avviare il motore.
■Quando utilizzare il sistema Stop & Start
●Veicoli con cambio manuale: Se il motore viene arrestato dal sistema Stop & Start e
la leva del cambio viene portata in una posizione diversa da N con il pedale frizione
rilasciato, suonerà un cicalino e l'indicatore Stop & Start lampeggerà. Ciò indica che il
motore è stato soltanto arrestato dal sistema Stop & Start, non che il motore è stato
spento completamente.
●Utilizzare il sistema Stop & Start quando si arresta temporaneamente il veicolo ai
semafori rossi, agli incroci, ecc. Quando si arresta il veicolo per un periodo di tempo
più lungo, spegnere il motore completamente.
●Quando il sistema non è in funzione, è disinserito o non funziona correttamente, ven-
gono utilizzati messaggi di avvertimento (solo veicoli con strumento a 2 cerchi) e un
cicalino di avvertimento per informare il guidatore. (P. 297)
●Veicoli con sistema di apertura/avviamento intelligente: Se si preme l'interruttore
motore quando il motore è spento per via del sistema Stop & Start, il motore entra in
stallo e non potrà essere riavviato dalla funzione di avviamento automatico del
motore. In tal caso, riavviare il motore con la normale procedura di avviamento del
motore. (P. 209, 213)
●Quando il motore viene riavviato dal sistema Stop & Start, la presa di alimentazione
potrebbe risultare temporaneamente inutilizzabile, non si tratta tuttavia di un malfun-
zionamento.
●L'installazione e la rimozione di componenti elettrici e dispositivi wireless possono
influire sul sistema Stop & Start. Contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato per
informazioni.
UK AURIS_HB_OM_Italian_OM12L01L.book 294 ページ ２０１６年６月２８日　火曜日　午後５時１１分

2954-6. Utilizzo dei sistemi di supporto alla guida
4
Guida

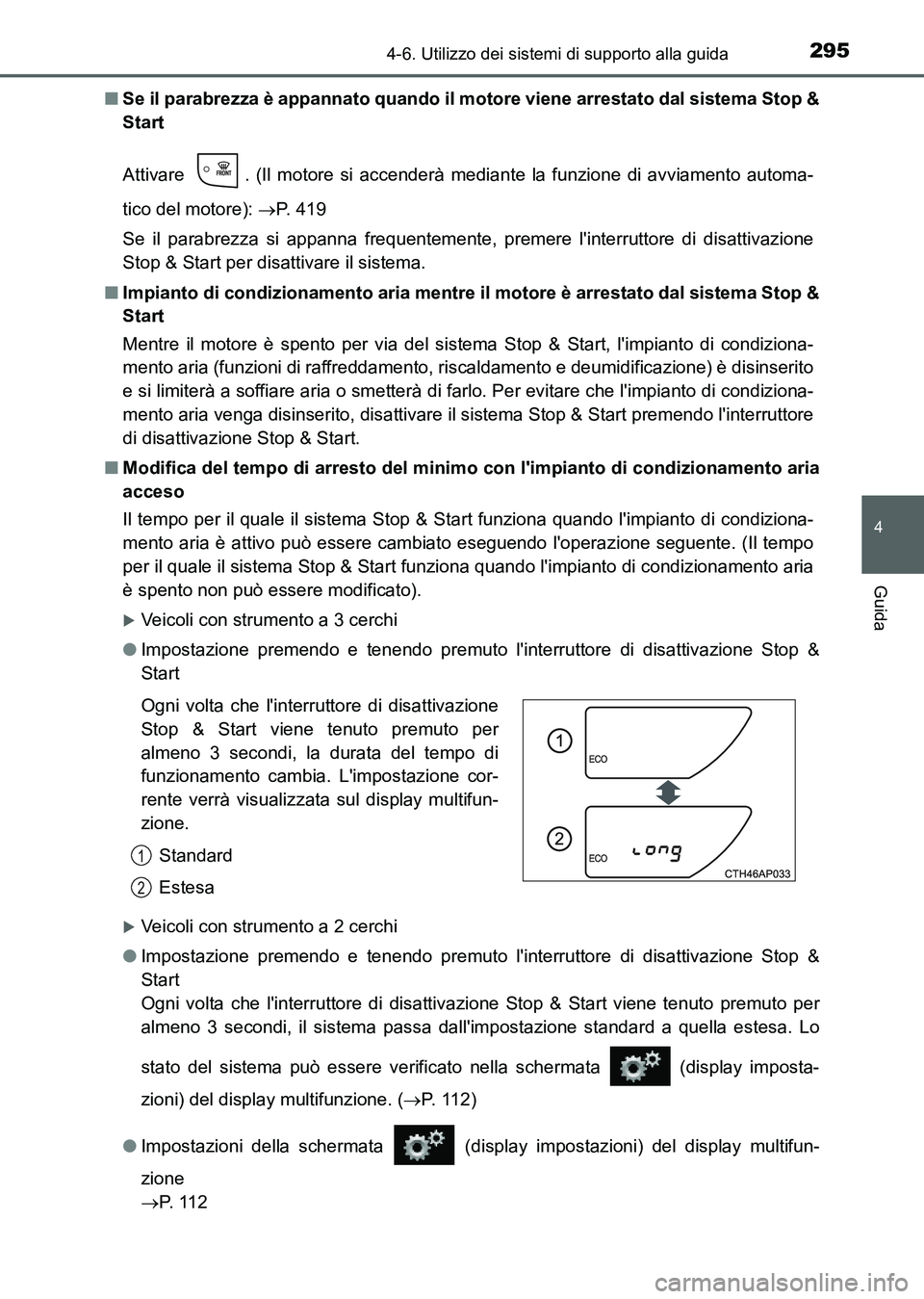

UK_AURIS_HB_EL (OM12L01L)■Se il parabrezza è appannato quando il motore viene arrestato dal sistema Stop &
Start
Attivare . (Il motore si accenderà mediante la funzione di avviamento automa-
tico del motore): P. 4 1 9
Se il parabrezza si appanna frequentemente, premere l'interruttore di disattivazione
Stop & Start per disattivare il sistema.
■Impianto di condizionamento aria mentre il motore è arrestato dal sistema Stop &
Start
Mentre il motore è spento per via del sistema Stop & Start, l'impianto di condiziona-
mento aria (funzioni di raffreddamento, riscaldamento e deumidificazione) è disinserito
e si limiterà a soffiare aria o smetterà di farlo. Per evitare che l'impianto di condiziona-
mento aria venga disinserito, disattivare il sistema Stop & Start premendo l'interruttore
di disattivazione Stop & Start.
■Modifica del tempo di arresto del minimo con l'impianto di condizionamento aria
acceso
Il tempo per il quale il sistema Stop & Start funziona quando l'impianto di condiziona-
mento aria è attivo può essere cambiato eseguendo l'operazione seguente. (Il tempo
per il quale il sistema Stop & Start funziona quando l'impianto di condizionamento aria
è spento non può essere modificato).
Veicoli con strumento a 3 cerchi
●Impostazione premendo e tenendo premuto l'interruttore di disattivazione Stop &
Start
Veicoli con strumento a 2 cerchi
●Impostazione premendo e tenendo premuto l'interruttore di disattivazione Stop &
Start
Ogni volta che l'interruttore di disattivazione Stop & Start viene tenuto premuto per
almeno 3 secondi, il sistema passa dall'impostazione standard a quella estesa. Lo
stato del sistema può essere verificato nella schermata (display imposta-
zioni) del display multifunzione. (P. 112)
●Impostazioni della schermata (display impostazioni) del display multifun-
zione
P. 1 1 2 Ogni volta che l'interruttore di disattivazione
Stop & Start viene tenuto premuto per
almeno 3 secondi, la durata del tempo di
funzionamento cambia. L'impostazione cor-
rente verrà visualizzata sul display multifun-
zione.
Standard
Estesa
1
2
UK AURIS_HB_OM_Italian_OM12L01L.book 295 ページ ２０１６年６月２８日　火曜日　午後５時１１分

2964-6. Utilizzo dei sistemi di supporto alla guida

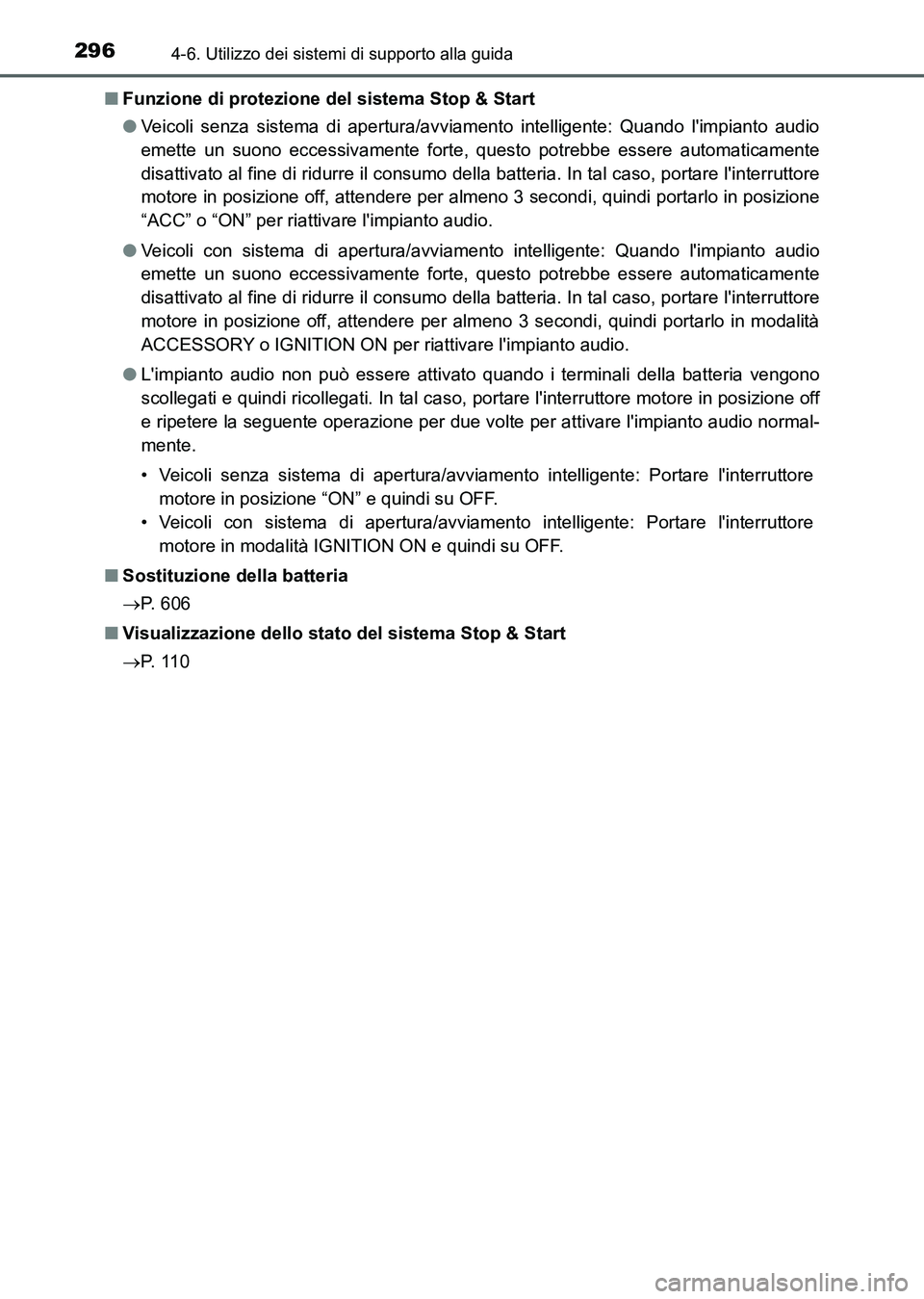

UK_AURIS_HB_EL (OM12L01L)■Funzione di protezione del sistema Stop & Start
●Veicoli senza sistema di apertura/avviamento intelligente: Quando l'impianto audio
emette un suono eccessivamente forte, questo potrebbe essere automaticamente
disattivato al fine di ridurre il consumo della batteria. In tal caso, portare l'interruttore
motore in posizione off, attendere per almeno 3 secondi, quindi portarlo in posizione
“ACC” o “ON” per riattivare l'impianto audio.
●Veicoli con sistema di apertura/avviamento intelligente: Quando l'impianto audio
emette un suono eccessivamente forte, questo potrebbe essere automaticamente
disattivato al fine di ridurre il consumo della batteria. In tal caso, portare l'interruttore
motore in posizione off, attendere per almeno 3 secondi, quindi portarlo in modalità
ACCESSORY o IGNITION ON per riattivare l'impianto audio.
●L'impianto audio non può essere attivato quando i terminali della batteria vengono
scollegati e quindi ricollegati. In tal caso, portare l'interruttore motore in posizione off
e ripetere la seguente operazione per due volte per attivare l'impianto audio normal-
mente.
• Veicoli senza sistema di apertura/avviamento intelligente: Portare l'interruttore
motore in posizione “ON” e quindi su OFF.
• Veicoli con sistema di apertura/avviamento intelligente: Portare l'interruttore
motore in modalità IGNITION ON e quindi su OFF.
■Sostituzione della batteria
P. 6 0 6
■Visualizzazione dello stato del sistema Stop & Start
P. 1 1 0
UK AURIS_HB_OM_Italian_OM12L01L.book 296 ページ ２０１６年６月２８日　火曜日　午後５時１１分

2974-6. Utilizzo dei sistemi di supporto alla guida
4
Guida

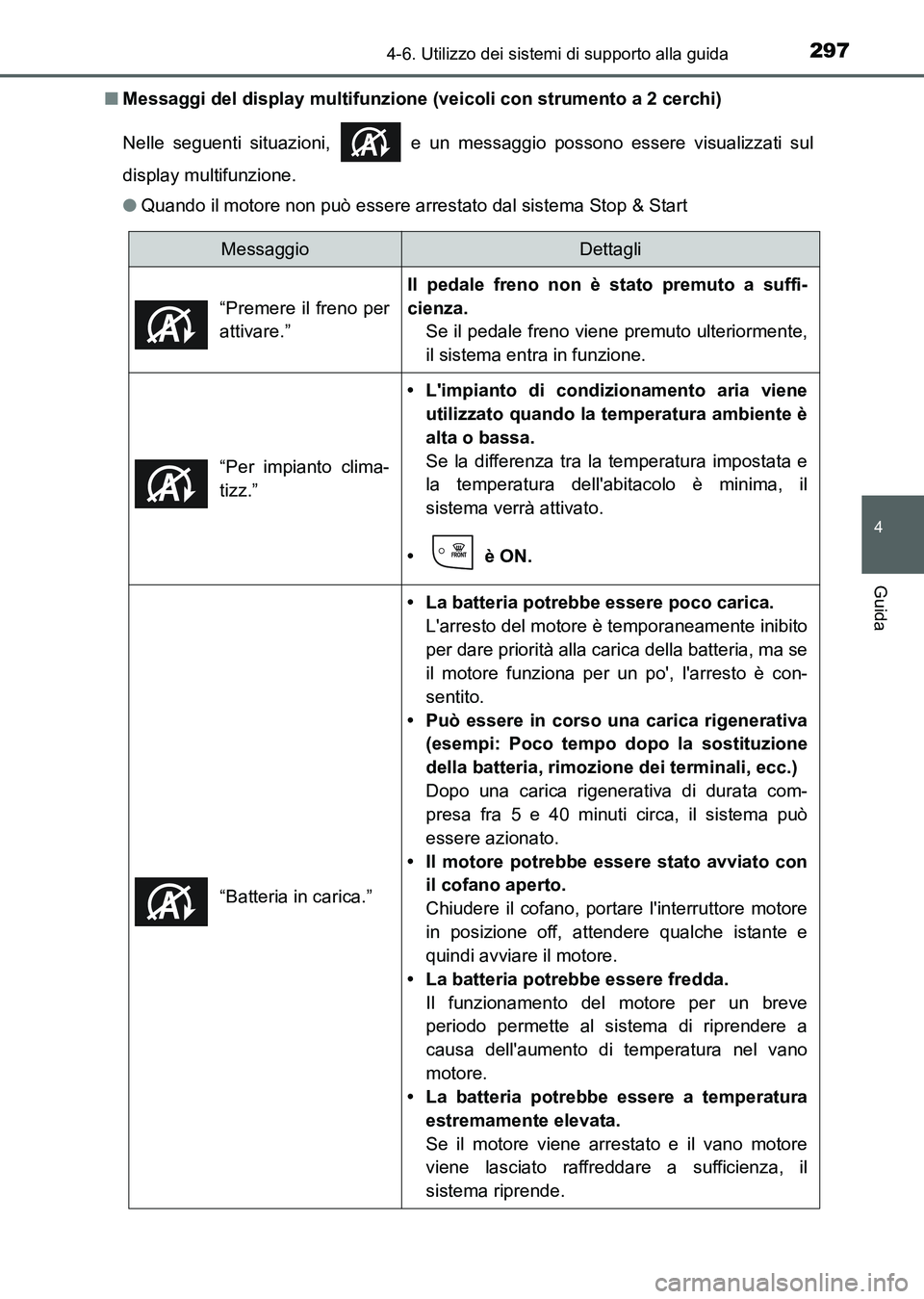

UK_AURIS_HB_EL (OM12L01L)■Messaggi del display multifunzione (veicoli con strumento a 2 cerchi)
Nelle seguenti situazioni, e un messaggio possono essere visualizzati sul
display multifunzione.
●Quando il motore non può essere arrestato dal sistema Stop & Start
MessaggioDettagli
“Premere il freno per
attivare.”
Il pedale freno non è stato premuto a suffi-
cienza.
Se il pedale freno viene premuto ulteriormente,
il sistema entra in funzione.
“Per impianto clima-
tizz.”
• L'impianto di condizionamento aria viene
utilizzato quando la temperatura ambiente è
alta o bassa.
Se la differenza tra la temperatura impostata e
la temperatura dell'abitacolo è minima, il
sistema verrà attivato.
• è ON.
“Batteria in carica.”
• La batteria potrebbe essere poco carica.
L'arresto del motore è temporaneamente inibito
per dare priorità alla carica della batteria, ma se
il motore funziona per un po', l'arresto è con-
sentito.
• Può essere in corso una carica rigenerativa
(esempi: Poco tempo dopo la sostituzione
della batteria, rimozione dei terminali, ecc.)
Dopo una carica rigenerativa di durata com-
presa fra 5 e 40 minuti circa, il sistema può
essere azionato.
• Il motore potrebbe essere stato avviato con
il cofano aperto.
Chiudere il cofano, portare l'interruttore motore
in posizione off, attendere qualche istante e
quindi avviare il motore.
• La batteria potrebbe essere fredda.
Il funzionamento del motore per un breve
periodo permette al sistema di riprendere a
causa dell'aumento di temperatura nel vano
motore.
• La batteria potrebbe essere a temperatura
estremamente elevata.
Se il motore viene arrestato e il vano motore
viene lasciato raffreddare a sufficienza, il
sistema riprende.
UK AURIS_HB_OM_Italian_OM12L01L.book 297 ページ ２０１６年６月２８日　火曜日　午後５時１１分

2984-6. Utilizzo dei sistemi di supporto alla guida

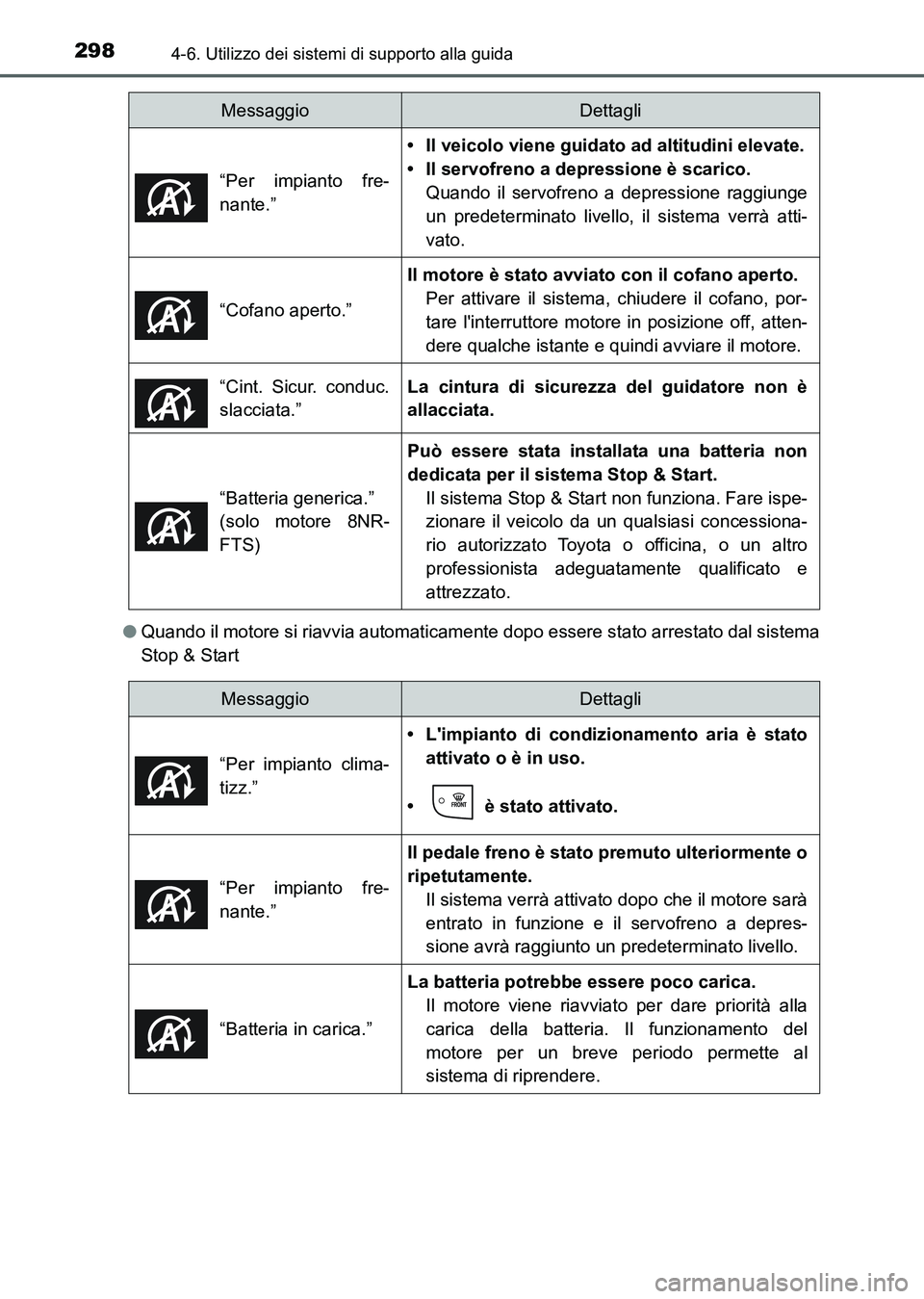

UK_AURIS_HB_EL (OM12L01L)●Quando il motore si riavvia automaticamente dopo essere stato arrestato dal sistema
Stop & Start“Per impianto fre-
nante.”
• Il veicolo viene guidato ad altitudini elevate.
• Il servofreno a depressione è scarico.
Quando il servofreno a depressione raggiunge
un predeterminato livello, il sistema verrà atti-
vato.
“Cofano aperto.”
Il motore è stato avviato con il cofano aperto.
Per attivare il sistema, chiudere il cofano, por-
tare l'interruttore motore in posizione off, atten-
dere qualche istante e quindi avviare il motore.
“Cint. Sicur. conduc.
slacciata.”
La cintura di sicurezza del guidatore non è
allacciata.
“Batteria generica.”
(solo motore 8NR-
FTS)
Può essere stata installata una batteria non
dedicata per il sistema Stop & Start.
Il sistema Stop & Start non funziona. Fare ispe-
zionare il veicolo da un qualsiasi concessiona-
rio autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e
attrezzato.
MessaggioDettagli
MessaggioDettagli
“Per impianto clima-
tizz.”
• L'impianto di condizionamento aria è stato
attivato o è in uso.
• è stato attivato.
“Per impianto fre-
nante.”
Il pedale freno è stato premuto ulteriormente o
ripetutamente.
Il sistema verrà attivato dopo che il motore sarà
entrato in funzione e il servofreno a depres-
sione avrà raggiunto un predeterminato livello.
“Batteria in carica.”
La batteria potrebbe essere poco carica.
Il motore viene riavviato per dare priorità alla
carica della batteria. Il funzionamento del
motore per un breve periodo permette al
sistema di riprendere.
UK AURIS_HB_OM_Italian_OM12L01L.book 298 ページ ２０１６年６月２８日　火曜日　午後５時１１分

2994-6. Utilizzo dei sistemi di supporto alla guida
4
Guida

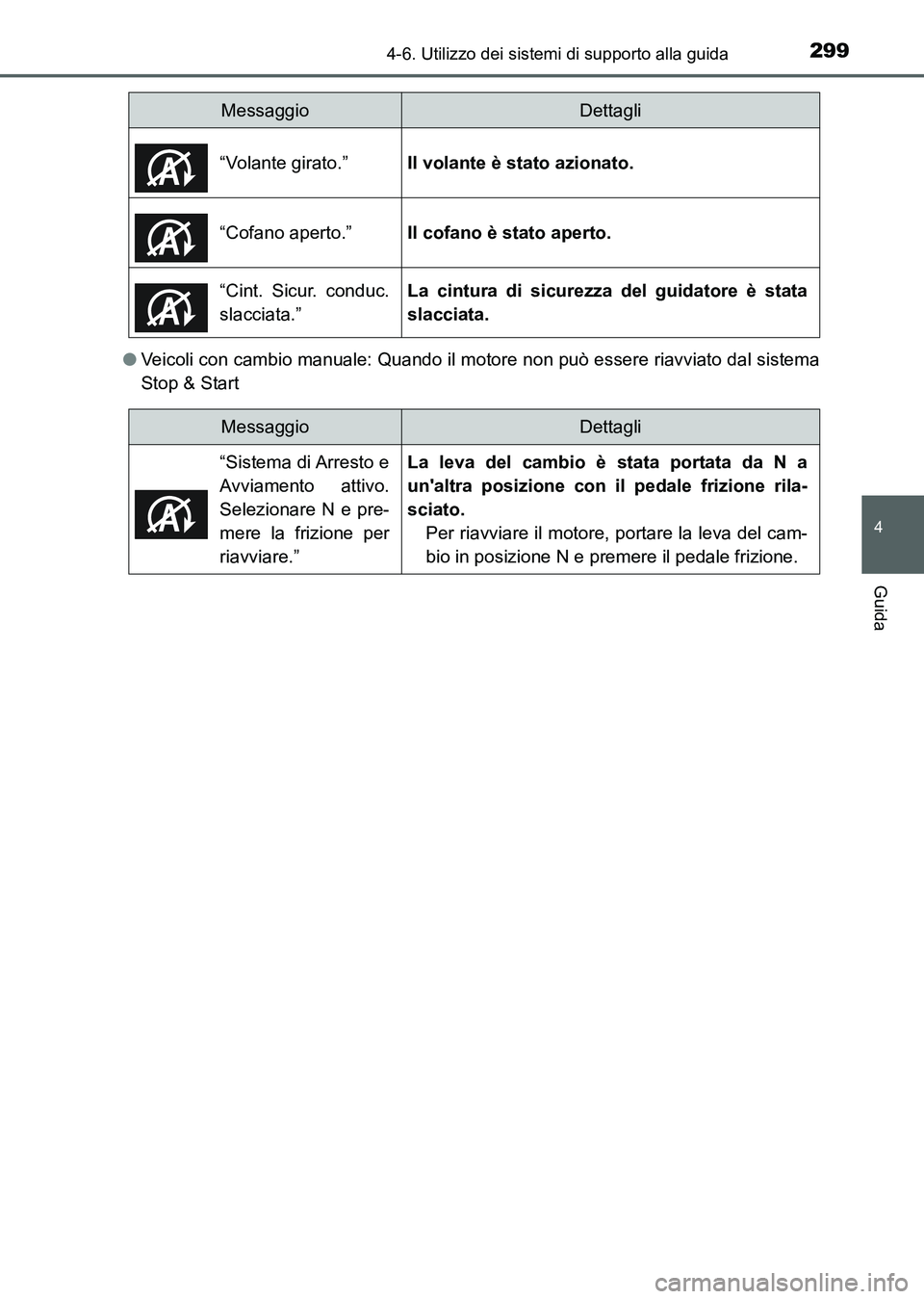

UK_AURIS_HB_EL (OM12L01L)●Veicoli con cambio manuale: Quando il motore non può essere riavviato dal sistema
Stop & Start“Volante girato.”
Il volante è stato azionato.
“Cofano aperto.”
Il cofano è stato aperto.
“Cint. Sicur. conduc.
slacciata.”
La cintura di sicurezza del guidatore è stata
slacciata.
MessaggioDettagli
MessaggioDettagli
“Sistema di Arresto e
Avviamento attivo.
Selezionare N e pre-
mere la frizione per
riavviare.”
La leva del cambio è stata portata da N a
un'altra posizione con il pedale frizione rila-
sciato.
Per riavviare il motore, portare la leva del cam-
bio in posizione N e premere il pedale frizione.
UK AURIS_HB_OM_Italian_OM12L01L.book 299 ページ ２０１６年６月２８日　火曜日　午後５時１１分

3004-6. Utilizzo dei sistemi di supporto alla guida

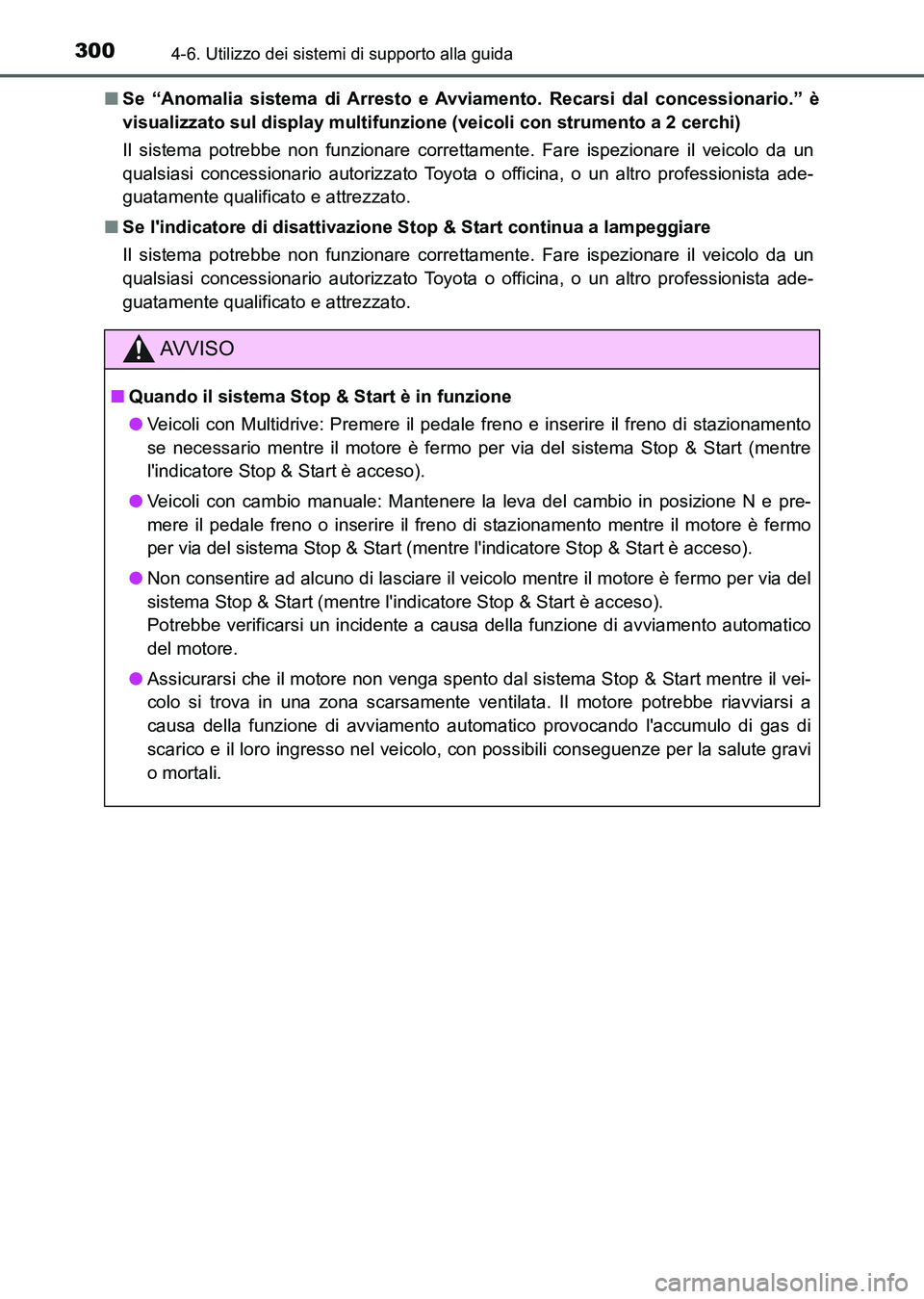

UK_AURIS_HB_EL (OM12L01L)■Se “Anomalia sistema di Arresto e Avviamento. Recarsi dal concessionario.” è
visualizzato sul display multifunzione (veicoli con strumento a 2 cerchi)
Il sistema potrebbe non funzionare correttamente. Fare ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista ade-
guatamente qualificato e attrezzato.
■Se l'indicatore di disattivazione Stop & Start continua a lampeggiare
Il sistema potrebbe non funzionare correttamente. Fare ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista ade-
guatamente qualificato e attrezzato.
AV V I S O
■Quando il sistema Stop & Start è in funzione
●Veicoli con Multidrive: Premere il pedale freno e inserire il freno di stazionamento
se necessario mentre il motore è fermo per via del sistema Stop & Start (mentre
l'indicatore Stop & Start è acceso).
●Veicoli con cambio manuale: Mantenere la leva del cambio in posizione N e pre-
mere il pedale freno o inserire il freno di stazionamento mentre il motore è fermo
per via del sistema Stop & Start (mentre l'indicatore Stop & Start è acceso).
●Non consentire ad alcuno di lasciare il veicolo mentre il motore è fermo per via del
sistema Stop & Start (mentre l'indicatore Stop & Start è acceso).
Potrebbe verificarsi un incidente a causa della funzione di avviamento automatico
del motore.
●Assicurarsi che il motore non venga spento dal sistema Stop & Start mentre il vei-
colo si trova in una zona scarsamente ventilata. Il motore potrebbe riavviarsi a
causa della funzione di avviamento automatico provocando l'accumulo di gas di
scarico e il loro ingresso nel veicolo, con possibili conseguenze per la salute gravi
o mortali.
UK AURIS_HB_OM_Italian_OM12L01L.book 300 ページ ２０１６年６月２８日　火曜日　午後５時１１分
