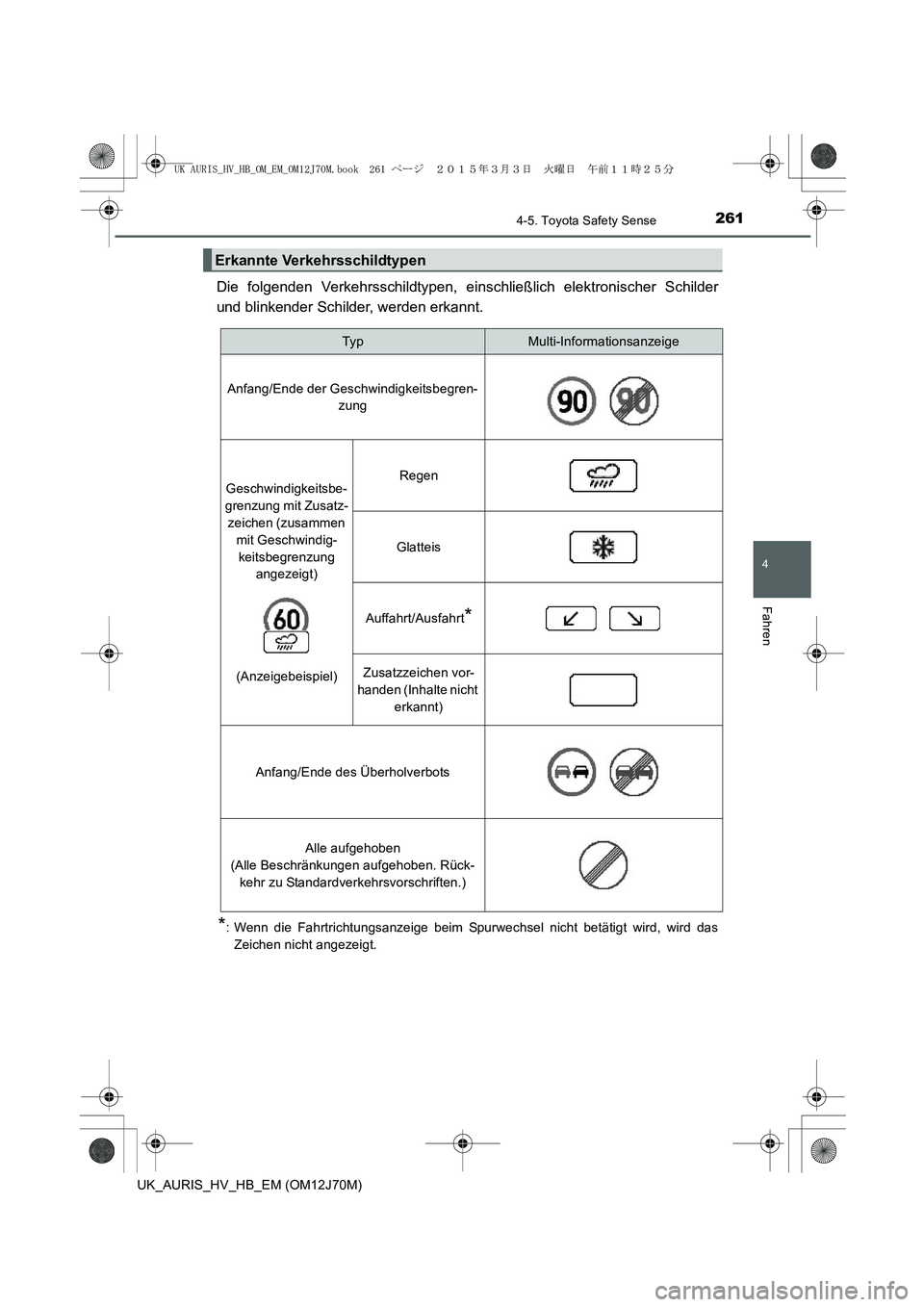

2614-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)
Die folgenden Verkehrsschildtypen, einschließlich elektronischer Schilder
und blinkender Schilder, werden erkannt.
*: Wenn die Fahrtrichtungsanzeige beim Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.
Erkannte Verkehrsschildtypen
TypMulti-Informationsanzeige
Anfang/Ende der Geschwindigkeitsbegren-
zung
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen (zusammen
mit Geschwindig-
keitsbegrenzung
angezeigt)
(Anzeigebeispiel)Regen
Glatteis
Auffahrt/Ausfahrt*
Zusatzzeichen vor-
handen (Inhalte nicht
erkannt)
Anfang/Ende des Überholverbots
Alle aufgehoben
(Alle Beschränkungen aufgehoben. Rück-
kehr zu Standardverkehrsvorschriften.)
UK AURIS_HV_HB_OM_EM_OM12J70M.book 261 ページ ２０１５年３月３日　火曜日　午前１１時２５分

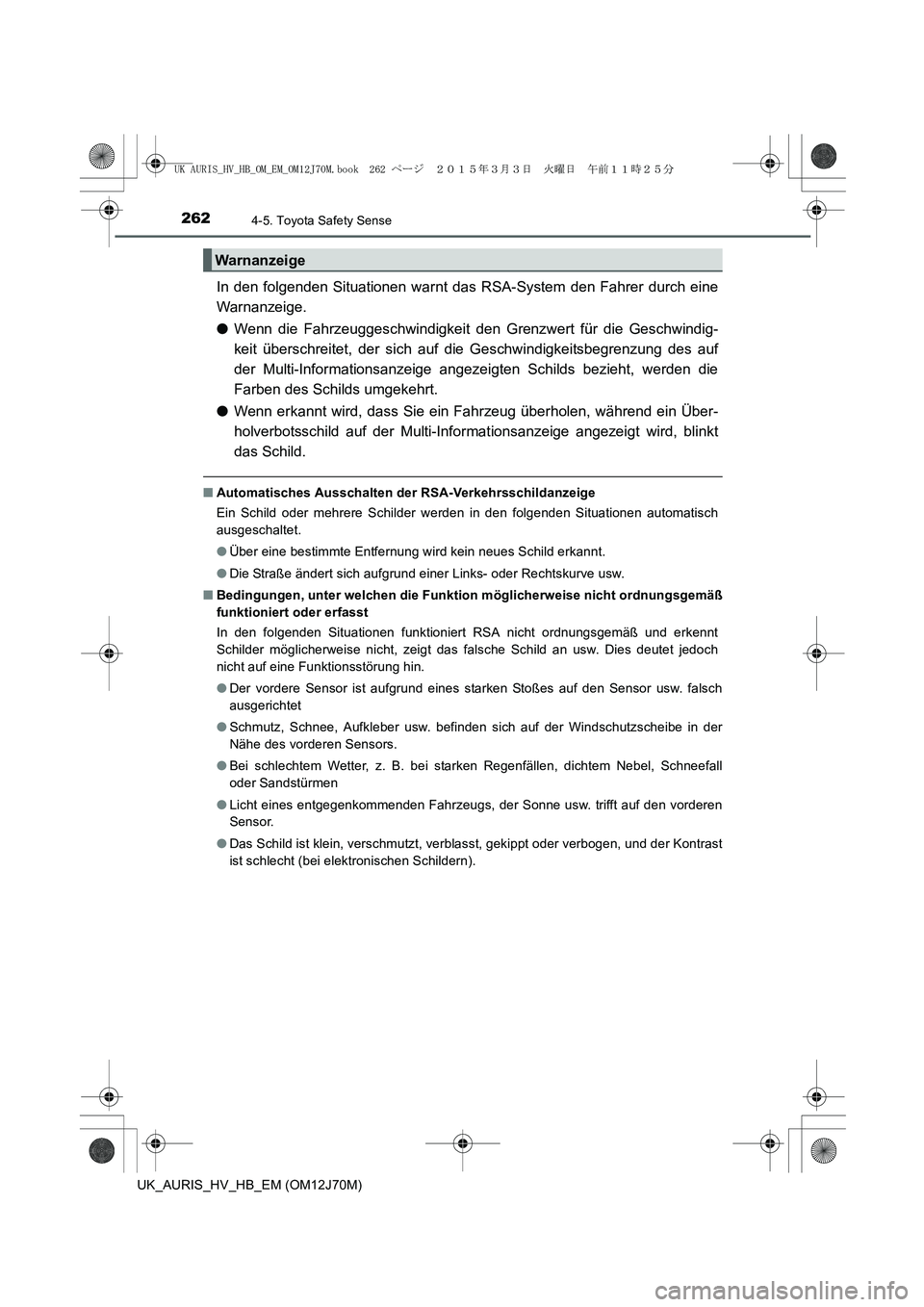

2624-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12J70M)
In den folgenden Situationen warnt das RSA-System den Fahrer durch eine
Warnanzeige.
●Wenn die Fahrzeuggeschwindigkeit den Grenzwert für die Geschwindig-
keit überschreitet, der sich auf die Geschwindigkeitsbegrenzung des auf
der Multi-Informationsanzeige angezeigten Schilds bezieht, werden die
Farben des Schilds umgekehrt.
●Wenn erkannt wird, dass Sie ein Fahrzeug überholen, während ein Über-
holverbotsschild auf der Multi-Informationsanzeige angezeigt wird, blinkt
das Schild.
■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in den folgenden Situationen automatisch
ausgeschaltet.
●Über eine bestimmte Entfernung wird kein neues Schild erkannt.
●Die Straße ändert sich aufgrund einer Links- oder Rechtskurve usw.
■Bedingungen, unter welchen die Funktion möglicherweise nicht ordnungsgemäß
funktioniert oder erfasst
In den folgenden Situationen funktioniert RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das falsche Schild an usw. Dies deutet jedoch
nicht auf eine Funktionsstörung hin.
●Der vordere Sensor ist aufgrund eines starken Stoßes auf den Sensor usw. falsch
ausgerichtet
●Schmutz, Schnee, Aufkleber usw. befinden sich auf der Windschutzscheibe in der
Nähe des vorderen Sensors.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
●Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft auf den vorderen
Sensor.
●Das Schild ist klein, verschmutzt, verblasst, gekippt oder verbogen, und der Kontrast
ist schlecht (bei elektronischen Schildern).
Warnanzeige
UK AURIS_HV_HB_OM_EM_OM12J70M.book 262 ページ ２０１５年３月３日　火曜日　午前１１時２５分

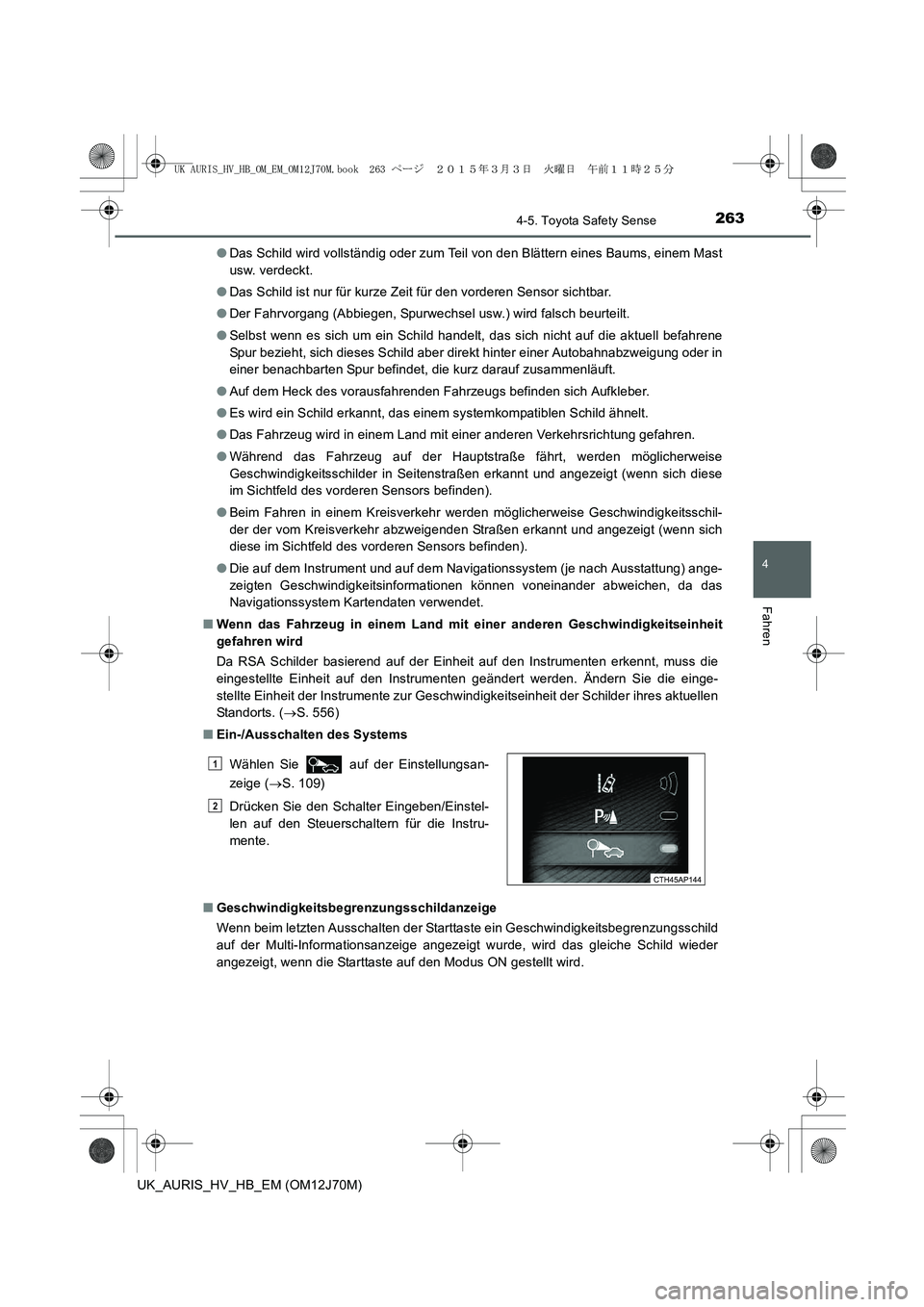

2634-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)●Das Schild wird vollständig oder zum Teil von den Blättern eines Baums, einem Mast
usw. verdeckt.
●Das Schild ist nur für kurze Zeit für den vorderen Sensor sichtbar.
●Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
●Selbst wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene
Spur bezieht, sich dieses Schild aber direkt hinter einer Autobahnabzweigung oder in
einer benachbarten Spur befindet, die kurz darauf zusammenläuft.
●Auf dem Heck des vorausfahrenden Fahrzeugs befinden sich Aufkleber.
●Es wird ein Schild erkannt, das einem systemkompatiblen Schild ähnelt.
●Das Fahrzeug wird in einem Land mit einer anderen Verkehrsrichtung gefahren.
●Während das Fahrzeug auf der Hauptstraße fährt, werden möglicherweise
Geschwindigkeitsschilder in Seitenstraßen erkannt und angezeigt (wenn sich diese
im Sichtfeld des vorderen Sensors befinden).
●Beim Fahren in einem Kreisverkehr werden möglicherweise Geschwindigkeitsschil-
der der vom Kreisverkehr abzweigenden Straßen erkannt und angezeigt (wenn sich
diese im Sichtfeld des vorderen Sensors befinden).
●Die auf dem Instrument und auf dem Navigationssystem (je nach Ausstattung) ange-
zeigten Geschwindigkeitsinformationen können voneinander abweichen, da das
Navigationssystem Kartendaten verwendet.
■Wenn das Fahrzeug in einem Land mit einer anderen Geschwindigkeitseinheit
gefahren wird
Da RSA Schilder basierend auf der Einheit auf den Instrumenten erkennt, muss die
eingestellte Einheit auf den Instrumenten geändert werden. Ändern Sie die einge-
stellte Einheit der Instrumente zur Geschwindigkeitseinheit der Schilder ihres aktuellen
Standorts. (→S. 556)
■Ein-/Ausschalten des Systems
■Geschwindigkeitsbegrenzungsschildanzeige
Wenn beim letzten Ausschalten der Starttaste ein Geschwindigkeitsbegrenzungsschild
auf der Multi-Informationsanzeige angezeigt wurde, wird das gleiche Schild wieder
angezeigt, wenn die Starttaste auf den Modus ON gestellt wird.Wählen Sie auf der Einstellungsan-
zeige (→S. 109)
Drücken Sie den Schalter Eingeben/Einstel-
len auf den Steuerschaltern für die Instru-
mente.
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 263 ページ ２０１５年３月３日　火曜日　午前１１時２５分

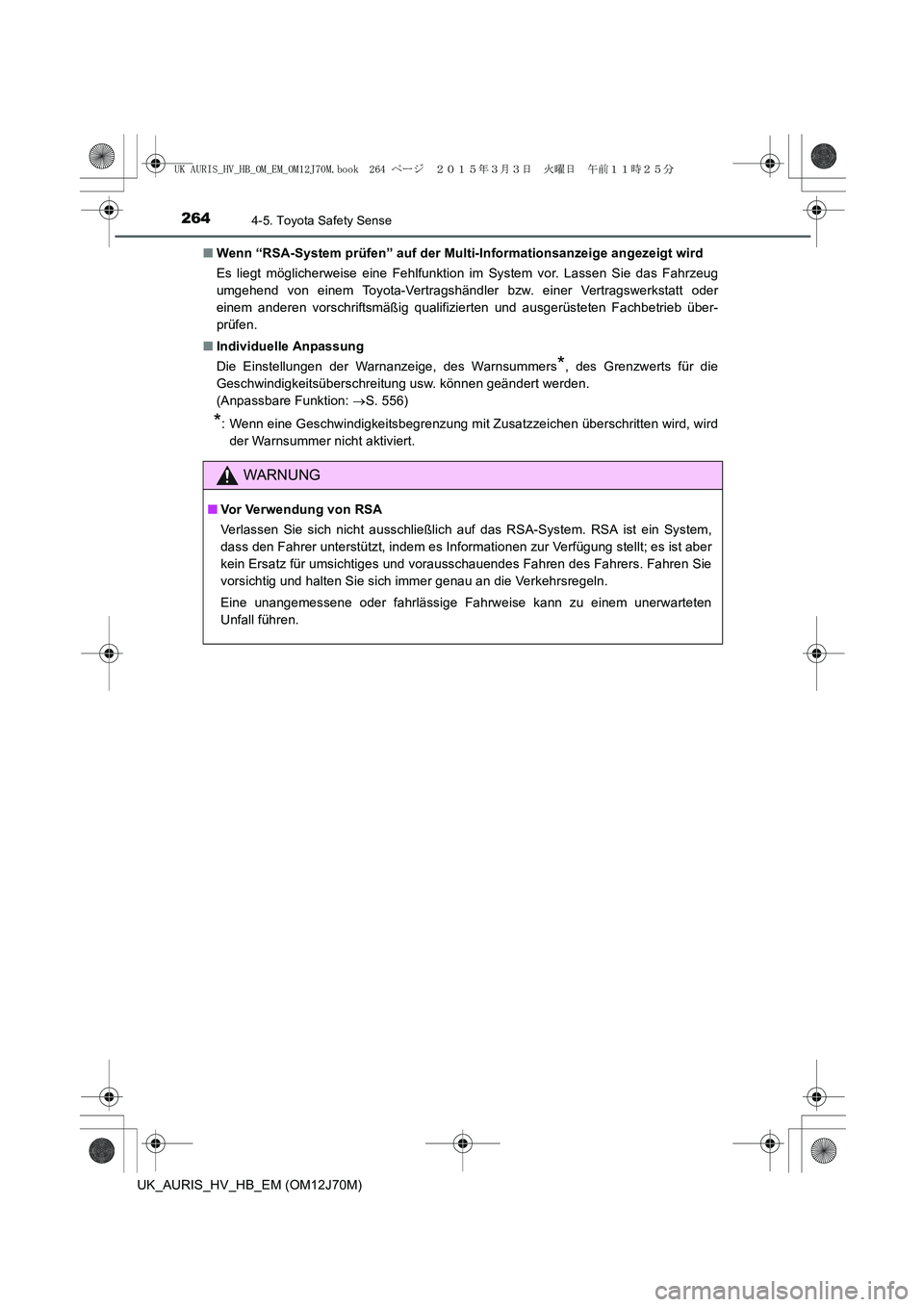

2644-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12J70M)■Wenn “RSA-System prüfen” auf der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
■Individuelle Anpassung
Die Einstellungen der Warnanzeige, des Warnsummers
*, des Grenzwerts für die
Geschwindigkeitsüberschreitung usw. können geändert werden.
(Anpassbare Funktion: →S. 556)
*: Wenn eine Geschwindigkeitsbegrenzung mit Zusatzzeichen überschritten wird, wird
der Warnsummer nicht aktiviert.
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf das RSA-System. RSA ist ein System,
dass den Fahrer unterstützt, indem es Informationen zur Verfügung stellt; es ist aber
kein Ersatz für umsichtiges und vorausschauendes Fahren des Fahrers. Fahren Sie
vorsichtig und halten Sie sich immer genau an die Verkehrsregeln.
Eine unangemessene oder fahrlässige Fahrweise kann zu einem unerwarteten
Unfall führen.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 264 ページ ２０１５年３月３日　火曜日　午前１１時２５分

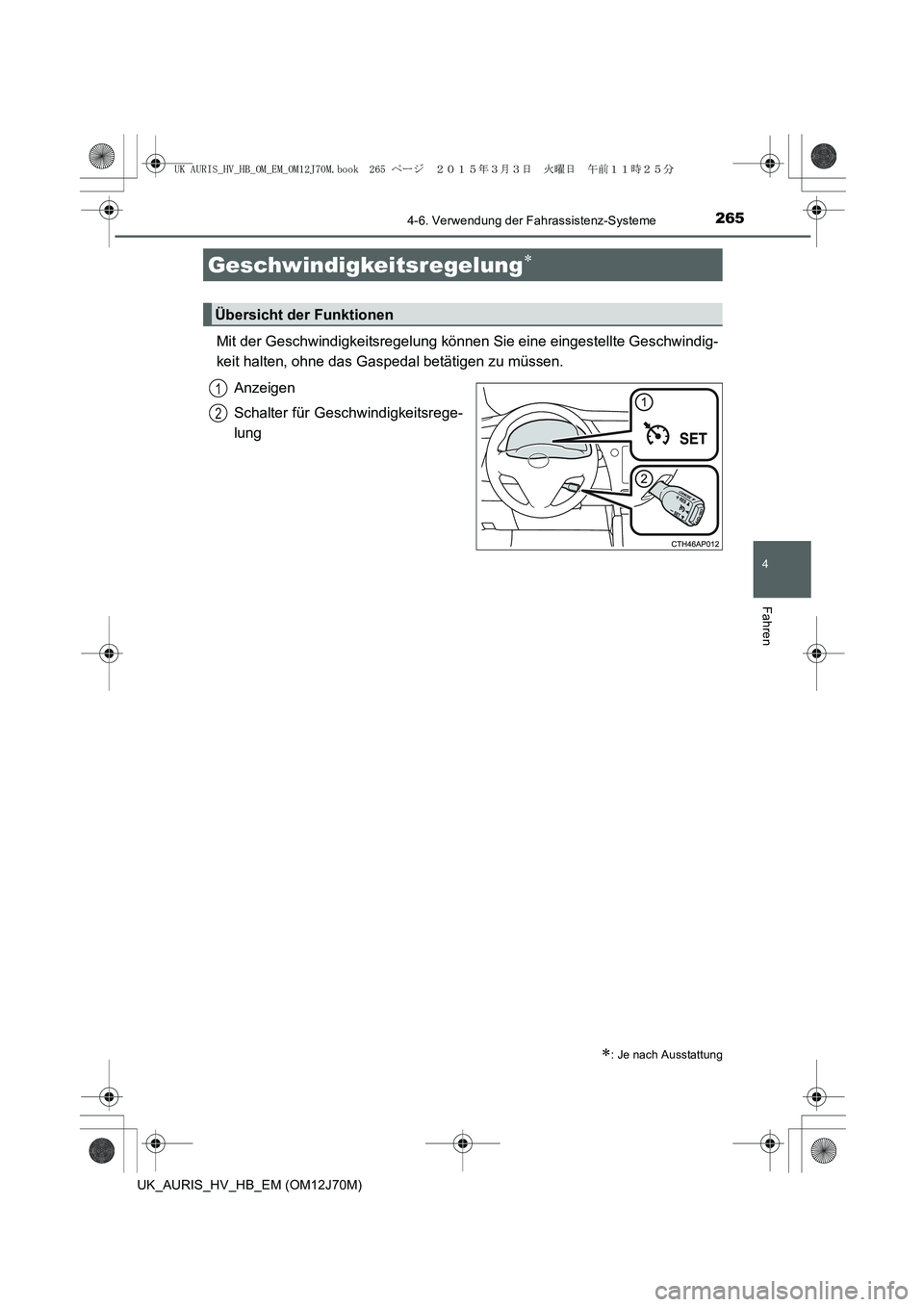

265
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)
4-6. Verwendung der Fahrassistenz-Systeme
Mit der Geschwindigkeitsregelung können Sie eine eingestellte Geschwindig-
keit halten, ohne das Gaspedal betätigen zu müssen.
Anzeigen
Schalter für Geschwindigkeitsrege-
lung
Geschwindigkeitsregelung∗
∗: Je nach Ausstattung
Übersicht der Funktionen
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 265 ページ ２０１５年３月３日　火曜日　午前１１時２５分

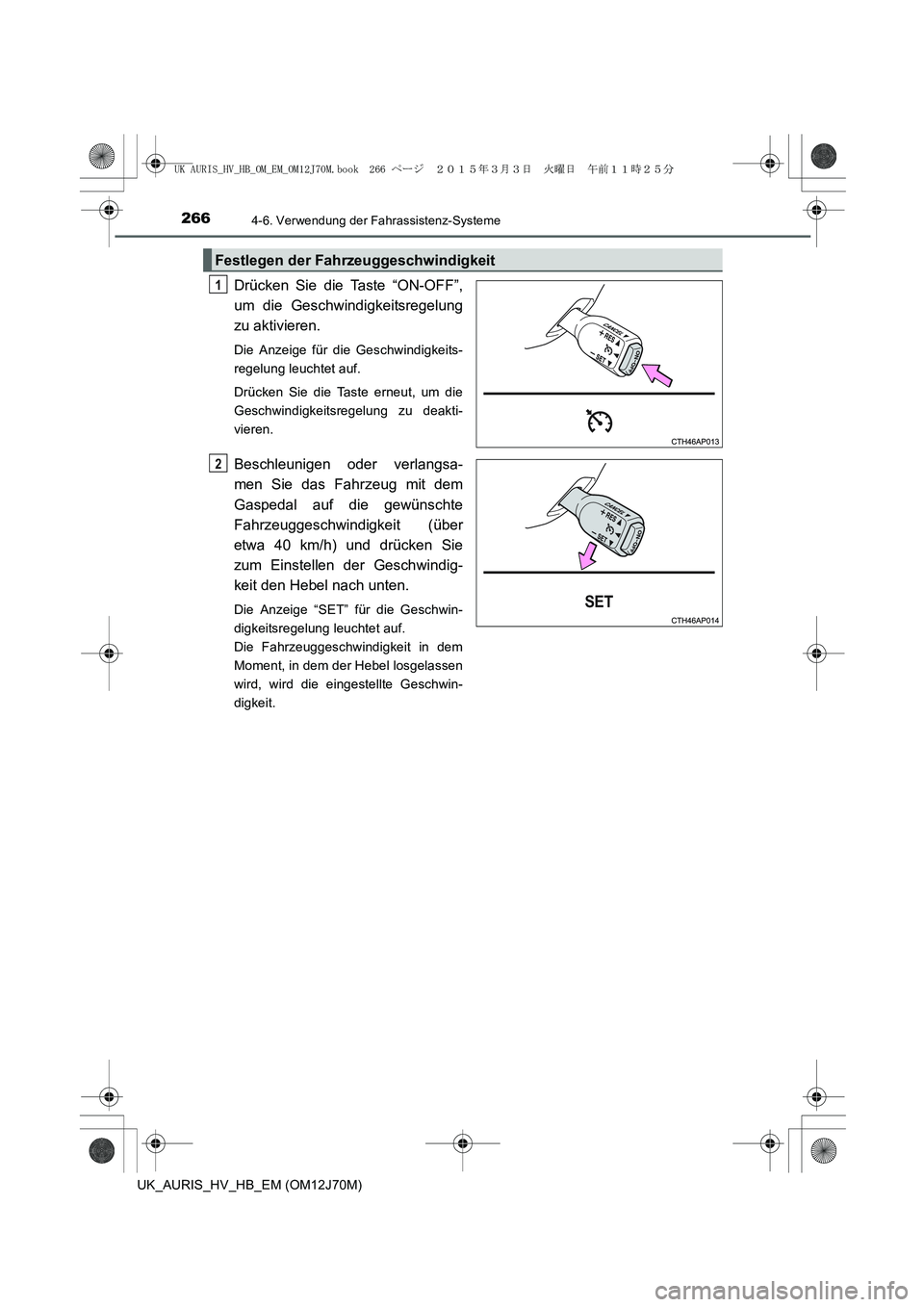

2664-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12J70M)
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Anzeige für die Geschwindigkeits-
regelung leuchtet auf.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über
etwa 40 km/h) und drücken Sie
zum Einstellen der Geschwindig-
keit den Hebel nach unten.
Die Anzeige “SET” für die Geschwin-
digkeitsregelung leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Hebel losgelassen
wird, wird die eingestellte Geschwin-
digkeit.
Festlegen der Fahrzeuggeschwindigkeit
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 266 ページ ２０１５年３月３日　火曜日　午前１１時２５分

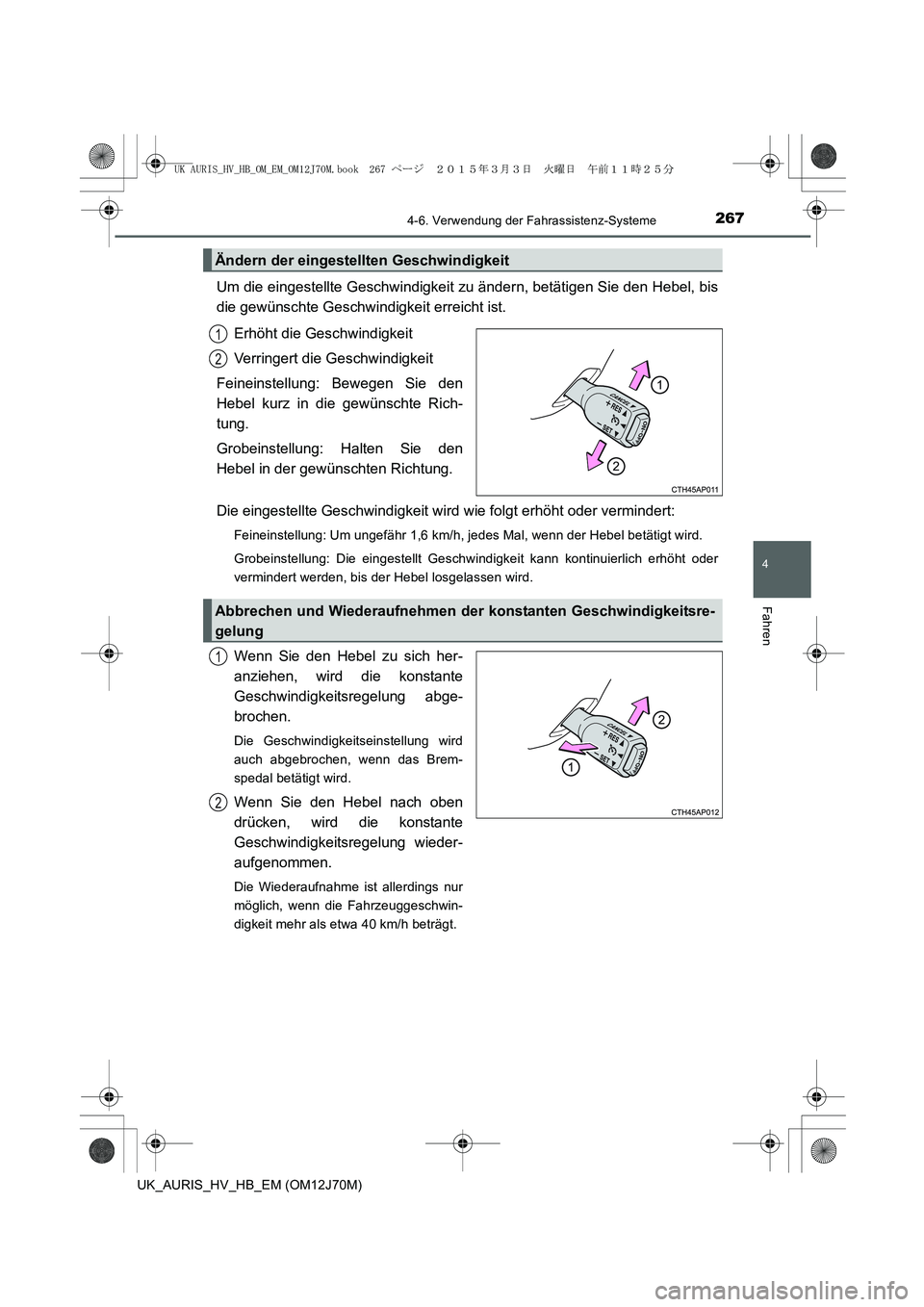

2674-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)
Um die eingestellte Geschwindigkeit zu ändern, betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit erreicht ist.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Halten Sie den
Hebel in der gewünschten Richtung.
Die eingestellte Geschwindigkeit wird wie folgt erhöht oder vermindert:
Feineinstellung: Um ungefähr 1,6 km/h, jedes Mal, wenn der Hebel betätigt wird.
Grobeinstellung: Die eingestellt Geschwindigkeit kann kontinuierlich erhöht oder
vermindert werden, bis der Hebel losgelassen wird.
Wenn Sie den Hebel zu sich her-
anziehen, wird die konstante
Geschwindigkeitsregelung abge-
brochen.
Die Geschwindigkeitseinstellung wird
auch abgebrochen, wenn das Brem-
spedal betätigt wird.
Wenn Sie den Hebel nach oben
drücken, wird die konstante
Geschwindigkeitsregelung wieder-
aufgenommen.
Die Wiederaufnahme ist allerdings nur
möglich, wenn die Fahrzeuggeschwin-
digkeit mehr als etwa 40 km/h beträgt.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Wiederaufnehmen der konstanten Geschwindigkeitsre-
gelung
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 267 ページ ２０１５年３月３日　火曜日　午前１１時２５分

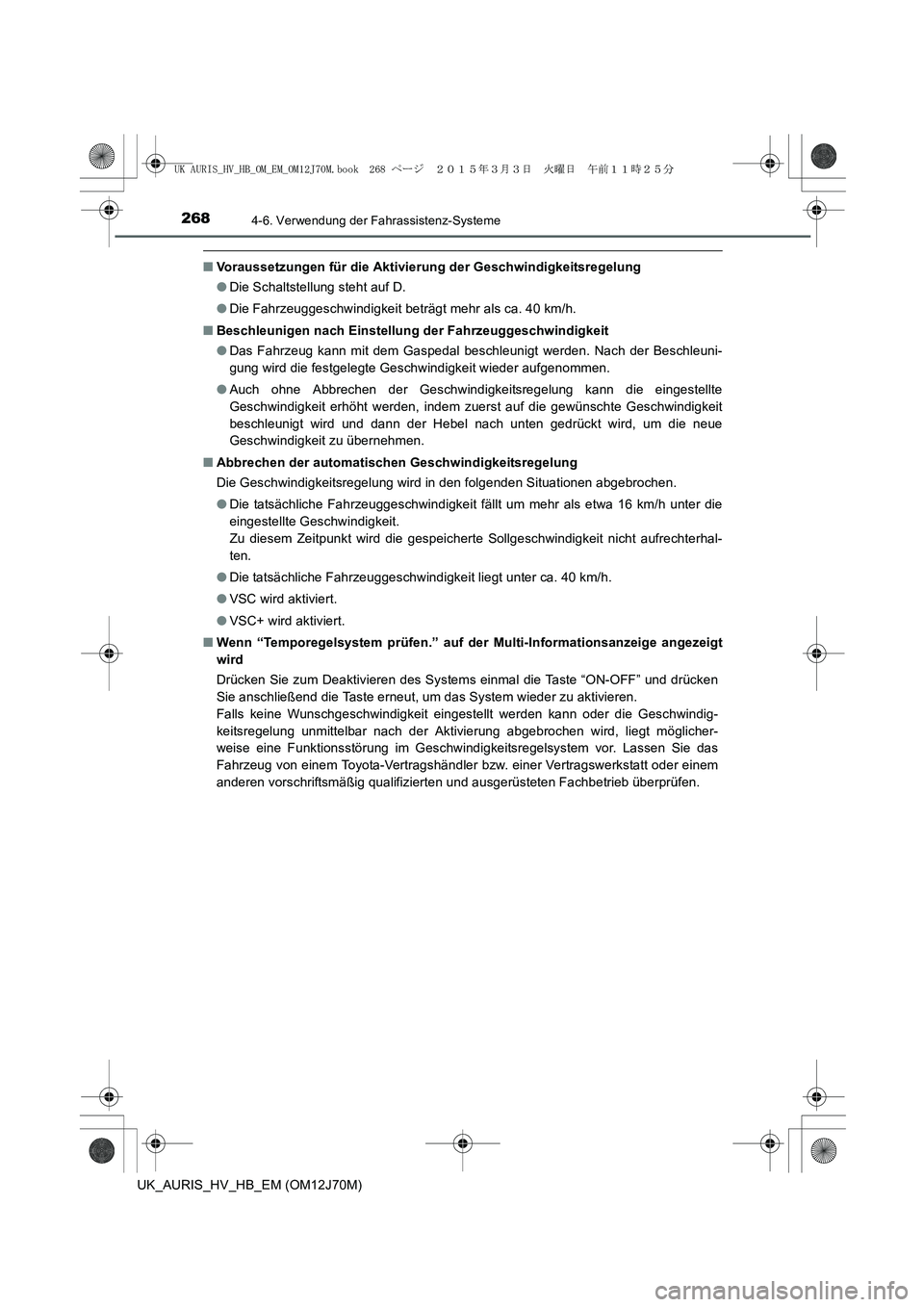

2684-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12J70M)
■Voraussetzungen für die Aktivierung der Geschwindigkeitsregelung
●Die Schaltstellung steht auf D.
●Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 40 km/h.
■Beschleunigen nach Einstellung der Fahrzeuggeschwindigkeit
●Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen.
●Auch ohne Abbrechen der Geschwindigkeitsregelung kann die eingestellte
Geschwindigkeit erhöht werden, indem zuerst auf die gewünschte Geschwindigkeit
beschleunigt wird und dann der Hebel nach unten gedrückt wird, um die neue
Geschwindigkeit zu übernehmen.
■Abbrechen der automatischen Geschwindigkeitsregelung
Die Geschwindigkeitsregelung wird in den folgenden Situationen abgebrochen.
●Die tatsächliche Fahrzeuggeschwindigkeit fällt um mehr als etwa 16 km/h unter die
eingestellte Geschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
●Die tatsächliche Fahrzeuggeschwindigkeit liegt unter ca. 40 km/h.
●VSC wird aktiviert.
●VSC+ wird aktiviert.
■Wenn “Temporegelsystem prüfen.” auf der Multi-Informationsanzeige angezeigt
wird
Drücken Sie zum Deaktivieren des Systems einmal die Taste “ON-OFF” und drücken
Sie anschließend die Taste erneut, um das System wieder zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindig-
keitsregelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicher-
weise eine Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 268 ページ ２０１５年３月３日　火曜日　午前１１時２５分

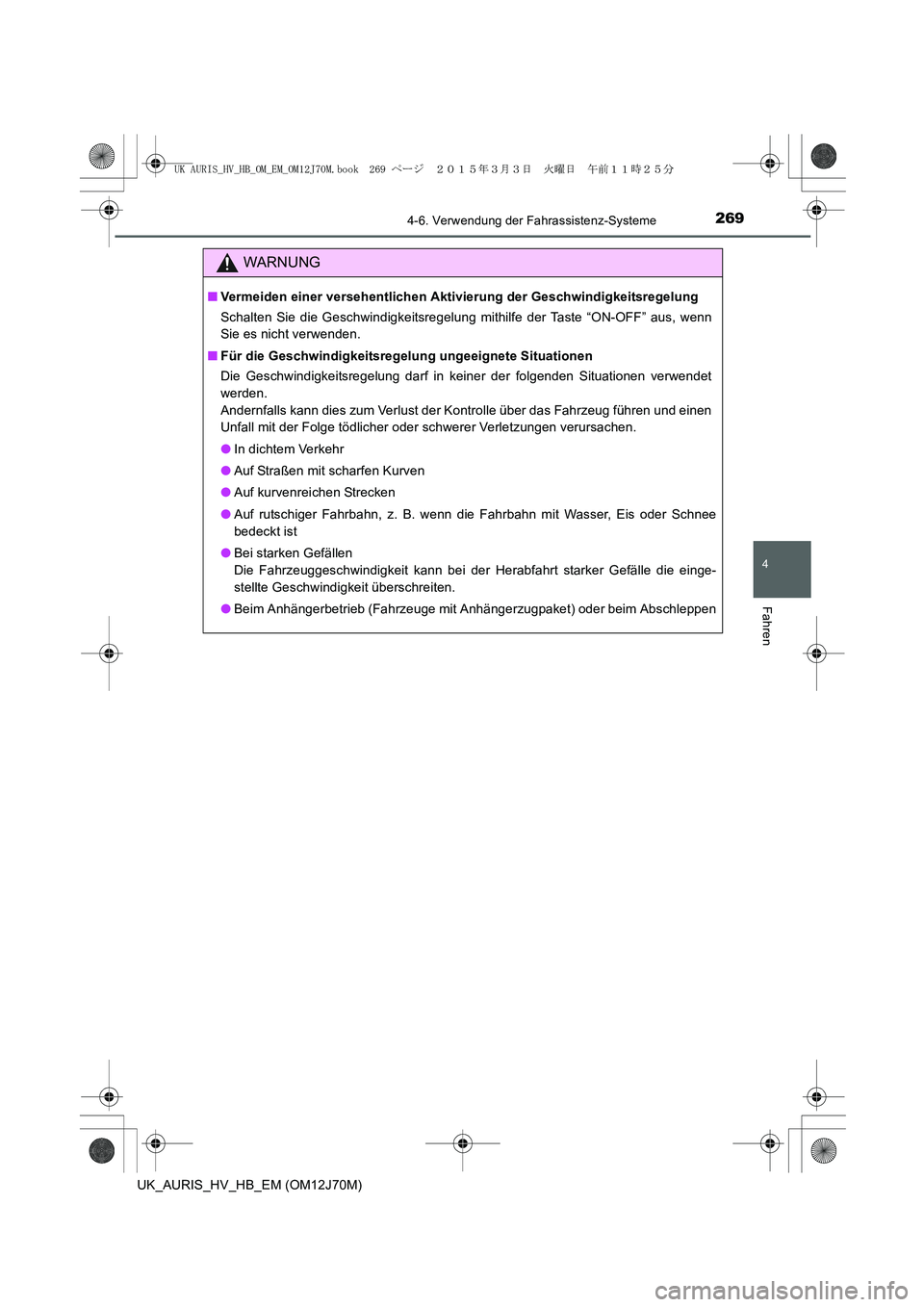

2694-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)
WARNUNG
■Vermeiden einer versehentlichen Aktivierung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mithilfe der Taste “ON-OFF” aus, wenn
Sie es nicht verwenden.
■Für die Geschwindigkeitsregelung ungeeignete Situationen
Die Geschwindigkeitsregelung darf in keiner der folgenden Situationen verwendet
werden.
Andernfalls kann dies zum Verlust der Kontrolle über das Fahrzeug führen und einen
Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Bei starken Gefällen
Die Fahrzeuggeschwindigkeit kann bei der Herabfahrt starker Gefälle die einge-
stellte Geschwindigkeit überschreiten.
●Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket) oder beim Abschleppen
UK AURIS_HV_HB_OM_EM_OM12J70M.book 269 ページ ２０１５年３月３日　火曜日　午前１１時２５分

2704-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12J70M)■
Arten von Sensoren
Toyota-Einparkhilfe∗
∗: Je nach Ausstattung
Fahrzeuge ohne ein Navigations-/Multimediasystem:
Der Abstand vom Fahrzeug zu nahegelegenen Hindernissen beim par-
allelen Einparken oder beim Rangieren in eine Garage wird von den
Sensoren gemessen und über die Multi-Informationsanzeige und einen
Summer gemeldet. Überprüfen Sie immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Fahrzeuge mit einem Navigations-/Multimediasystem:
Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
Mittlere Sensoren vorn
Vordere Ecksensoren
Seitensensoren vornHintere Ecksensoren
Mittlere Sensoren hinten1
2
3
4
5
UK AURIS_HV_HB_OM_EM_OM12J70M.book 270 ページ ２０１５年３月３日　火曜日　午前１１時２５分
