TOYOTA AURIS HYBRID 2015 Betriebsanleitungen (in German)

2814-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)

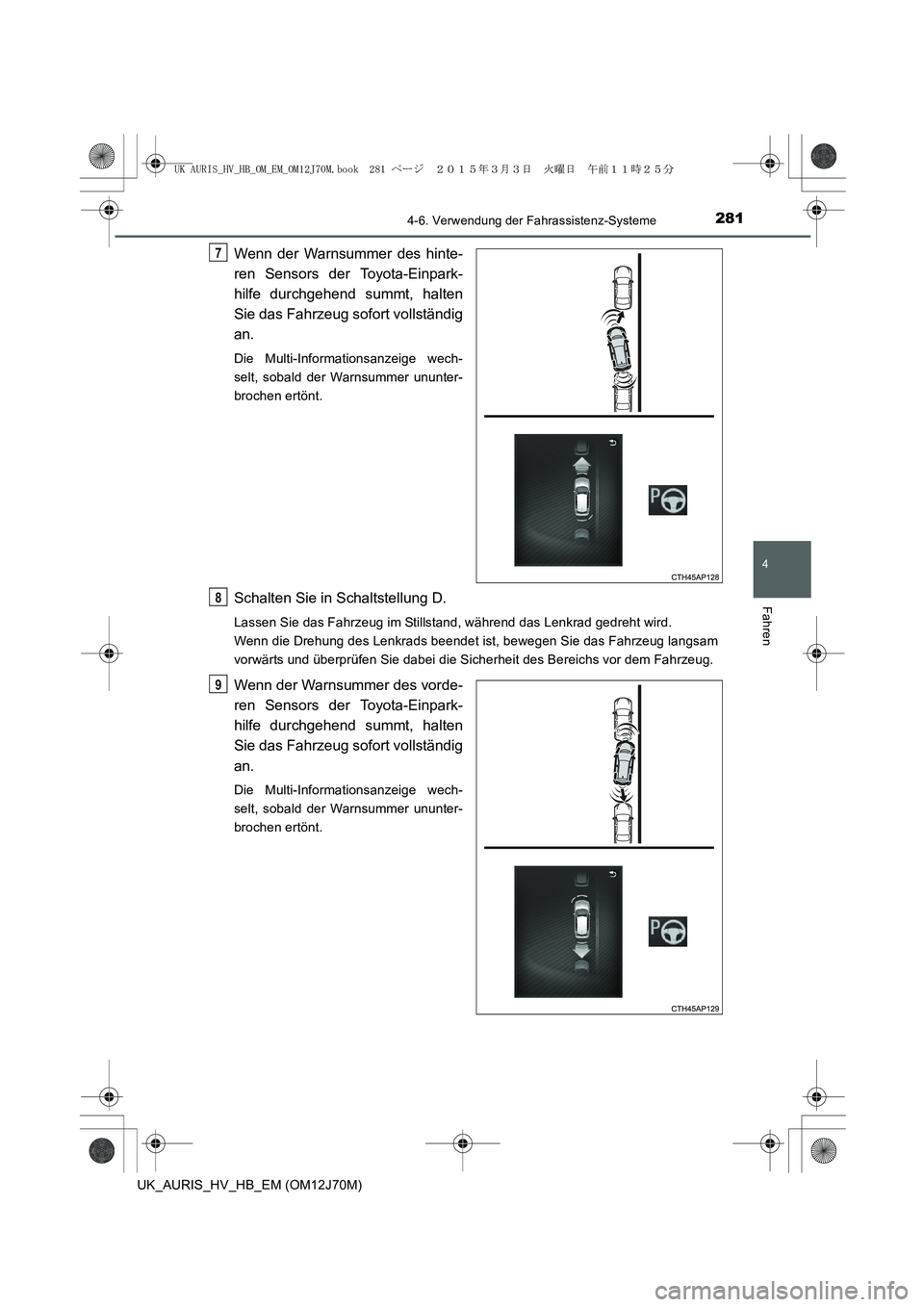

Wenn der Warnsummer des hinte-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
Schalten Sie in Schaltstellung D.
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
vorwärts und überprüfen Sie dabei die Sicherheit des Bereichs vor dem Fahrzeug.
Wenn der Warnsummer des vorde-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
7
8
9
UK AURIS_HV_HB_OM_EM_OM12J70M.book 281 ページ ２０１５年３月３日　火曜日　午前１１時２５分

2824-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12J70M)

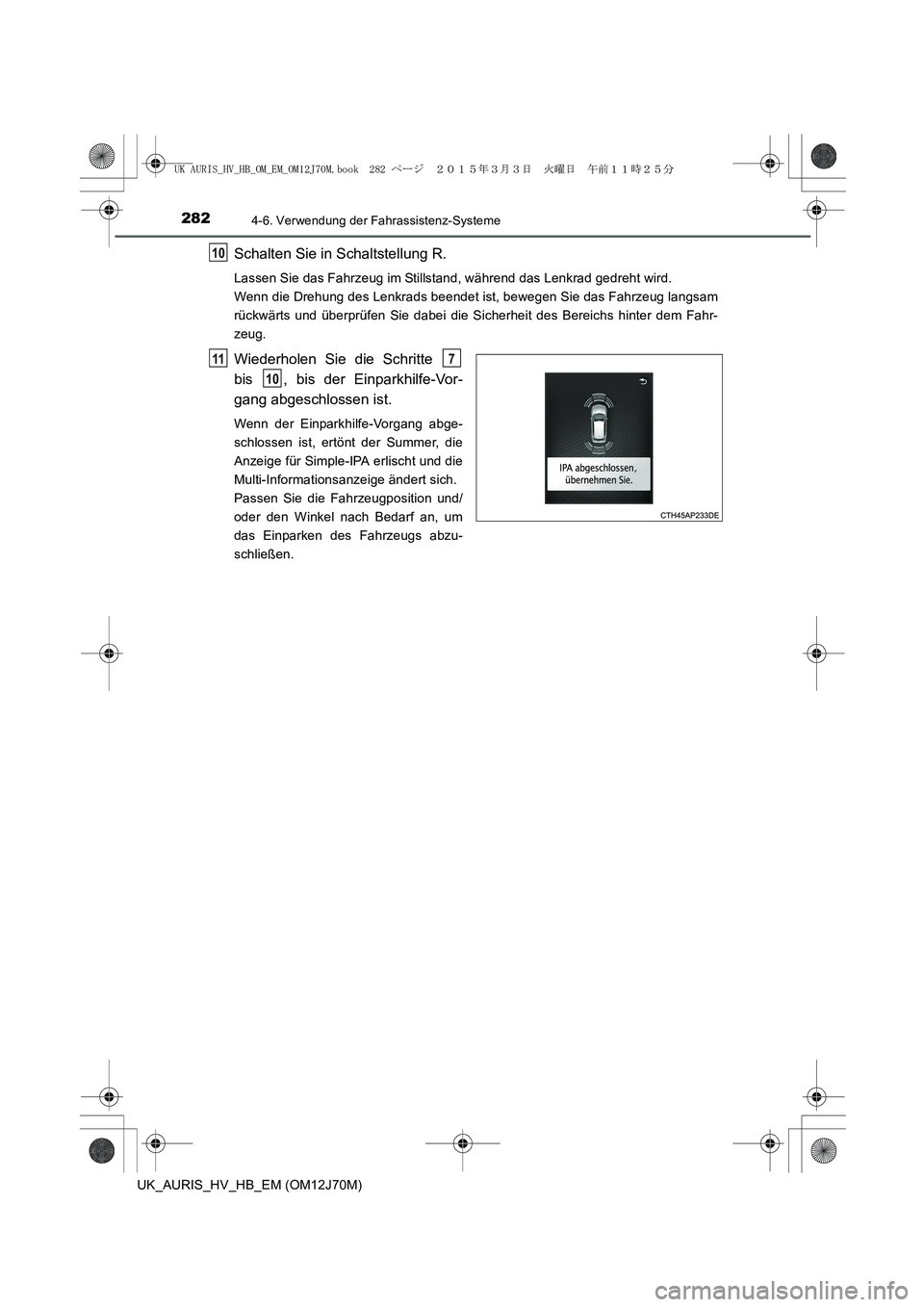

Schalten Sie in Schaltstellung R.
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
rückwärts und überprüfen Sie dabei die Sicherheit des Bereichs hinter dem Fahr-
zeug.
Wiederholen Sie die Schritte
bis , bis der Einparkhilfe-Vor-
gang abgeschlossen ist.
Wenn der Einparkhilfe-Vorgang abge-
schlossen ist, ertönt der Summer, die
Anzeige für Simple-IPA erlischt und die
Multi-Informationsanzeige ändert sich.
Passen Sie die Fahrzeugposition und/
oder den Winkel nach Bedarf an, um
das Einparken des Fahrzeugs abzu-
schließen.
10
117
10
UK AURIS_HV_HB_OM_EM_OM12J70M.book 282 ページ ２０１５年３月３日　火曜日　午前１１時２５分

2834-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)

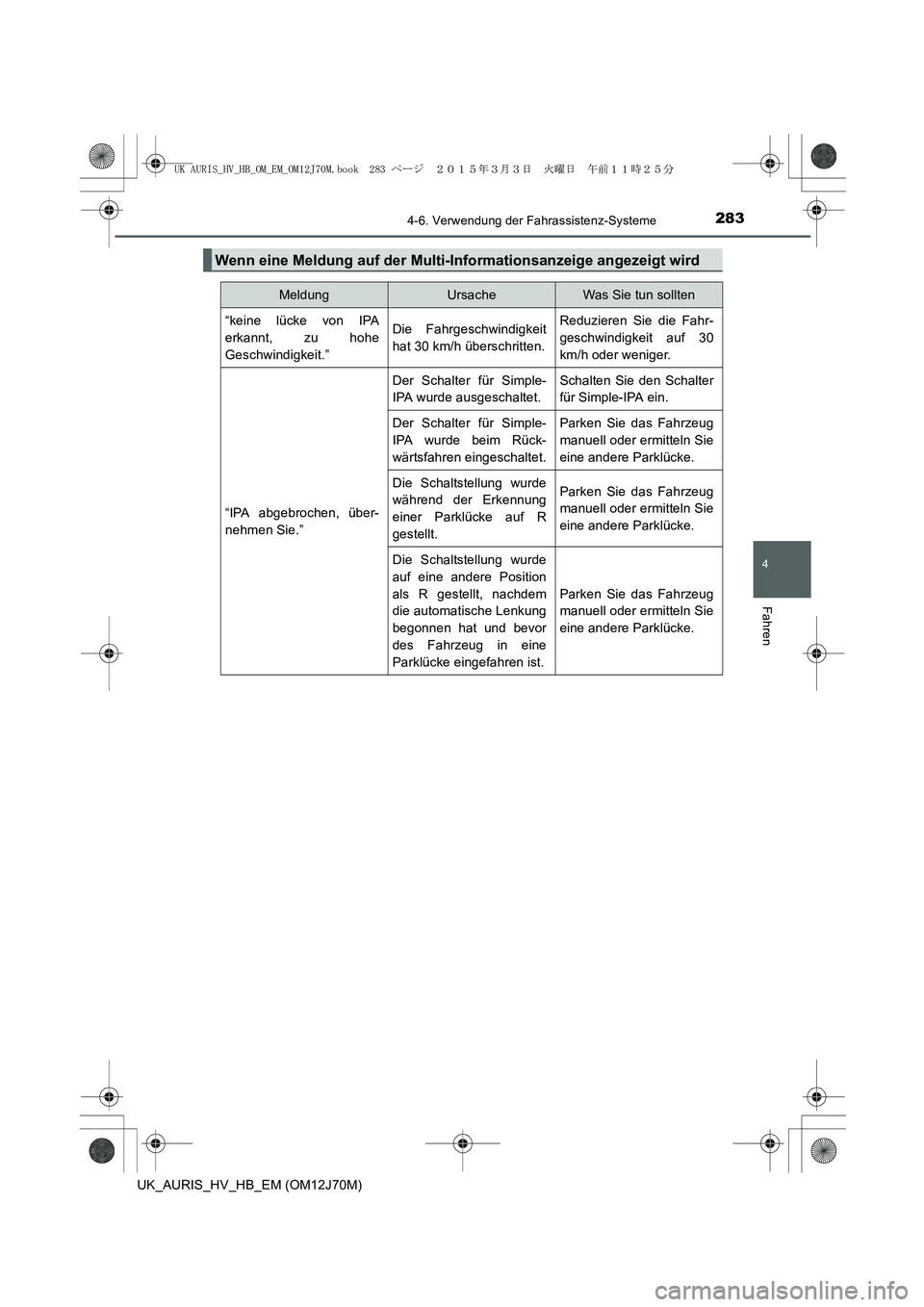

Wenn eine Meldung auf der Multi-Informationsanzeige angezeigt wird
MeldungUrsacheWas Sie tun sollten
“keine lücke von IPA
erkannt, zu hohe
Geschwindigkeit.”Die Fahrgeschwindigkeit
hat 30 km/h überschritten.Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger.
“IPA abgebrochen, über-
nehmen Sie.”
Der Schalter für Simple-
IPA wurde ausgeschaltet.Schalten Sie den Schalter
für Simple-IPA ein.
Der Schalter für Simple-
IPA wurde beim Rück-
wärtsfahren eingeschaltet.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Die Schaltstellung wurde
während der Erkennung
einer Parklücke auf R
gestellt.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Die Schaltstellung wurde
auf eine andere Position
als R gestellt, nachdem
die automatische Lenkung
begonnen hat und bevor
des Fahrzeug in eine
Parklücke eingefahren ist.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 283 ページ ２０１５年３月３日　火曜日　午前１１時２５分

2844-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12J70M)

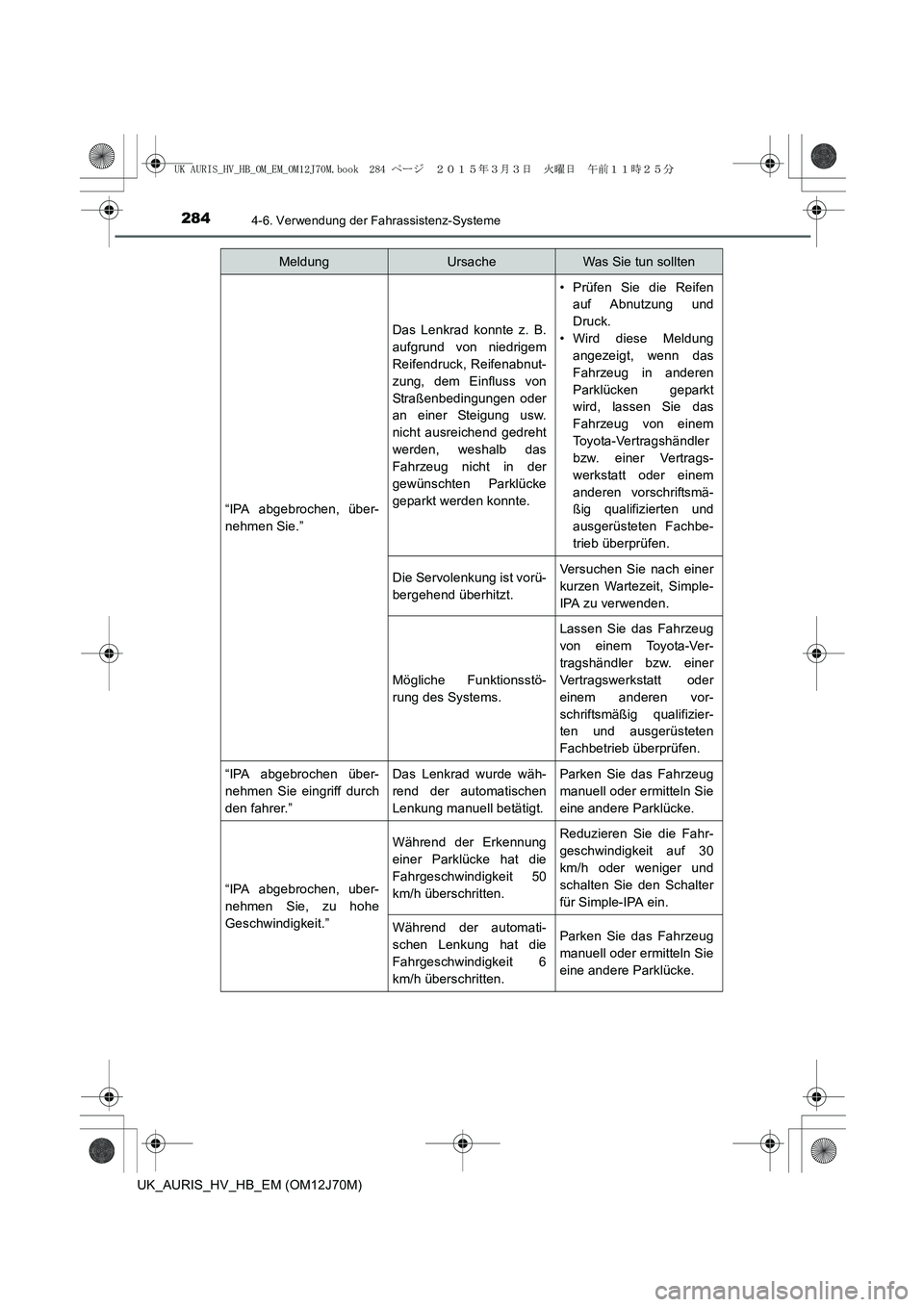

“IPA abgebrochen, über-
nehmen Sie.”
Das Lenkrad konnte z. B.
aufgrund von niedrigem
Reifendruck, Reifenabnut-
zung, dem Einfluss von
Straßenbedingungen oder
an einer Steigung usw.
nicht ausreichend gedreht
werden, weshalb das
Fahrzeug nicht in der
gewünschten Parklücke
geparkt werden konnte.
• Prüfen Sie die Reifen
auf Abnutzung und
Druck.
• Wird diese Meldung
angezeigt, wenn das
Fahrzeug in anderen
Parklücken geparkt
wird, lassen Sie das
Fahrzeug von einem
Toyota-Vertragshändler
bzw. einer Vertrags-
werkstatt oder einem
anderen vorschriftsmä-
ßig qualifizierten und
ausgerüsteten Fachbe-
trieb überprüfen.
Die Servolenkung ist vorü-
bergehend überhitzt.Versuchen Sie nach einer
kurzen Wartezeit, Simple-
IPA zu verwenden.
Mögliche Funktionsstö-
rung des Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
“IPA abgebrochen über-
nehmen Sie eingriff durch
den fahrer.”Das Lenkrad wurde wäh-
rend der automatischen
Lenkung manuell betätigt.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
“IPA abgebrochen, uber-
nehmen Sie, zu hohe
Geschwindigkeit.”
Während der Erkennung
einer Parklücke hat die
Fahrgeschwindigkeit 50
km/h überschritten.Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger und
schalten Sie den Schalter
für Simple-IPA ein.
Während der automati-
schen Lenkung hat die
Fahrgeschwindigkeit 6
km/h überschritten.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
MeldungUrsacheWas Sie tun sollten
UK AURIS_HV_HB_OM_EM_OM12J70M.book 284 ページ ２０１５年３月３日　火曜日　午前１１時２５分

2854-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)

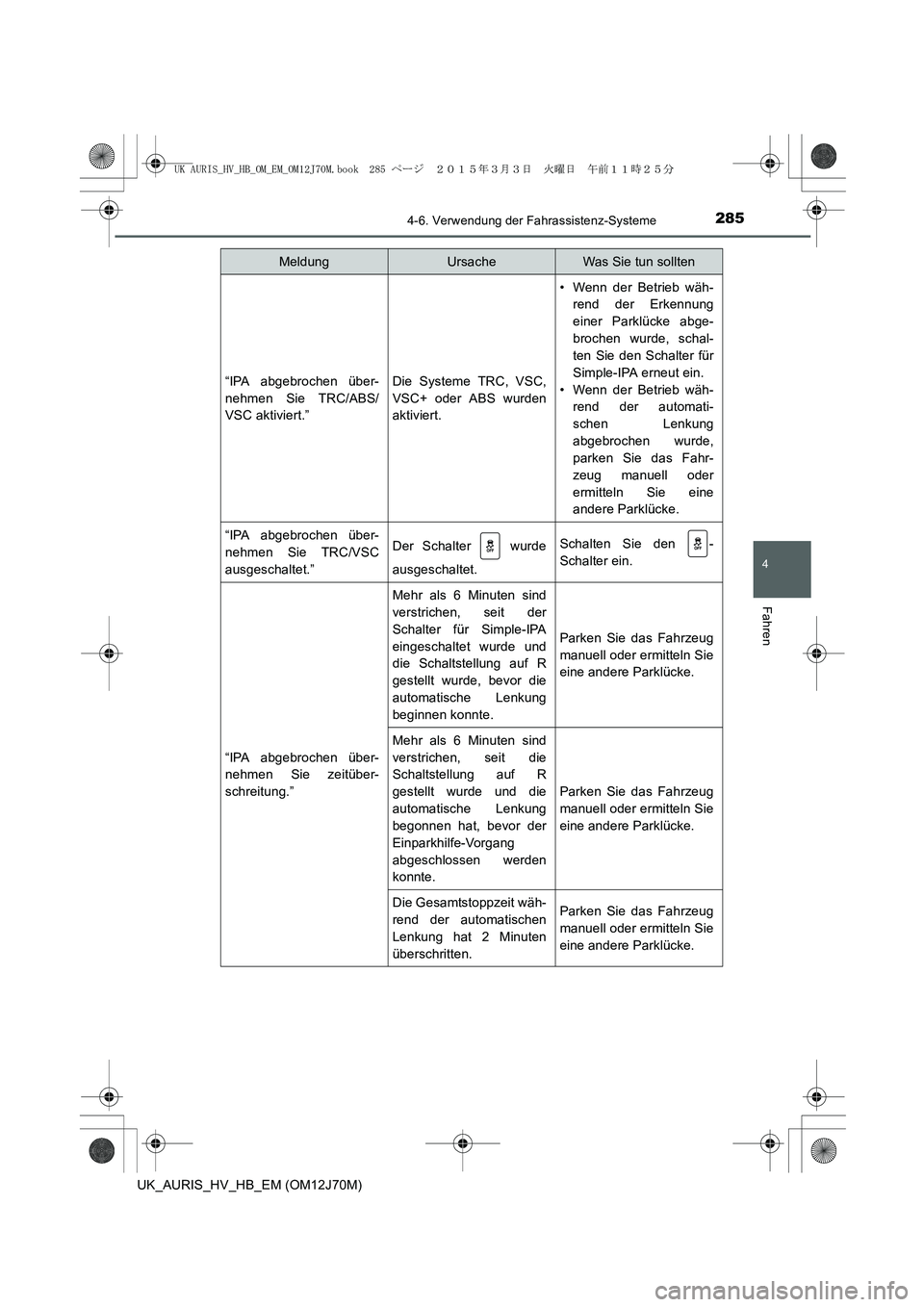

“IPA abgebrochen über-
nehmen Sie TRC/ABS/
VSC aktiviert.”Die Systeme TRC, VSC,
VSC+ oder ABS wurden
aktiviert.
• Wenn der Betrieb wäh-
rend der Erkennung
einer Parklücke abge-
brochen wurde, schal-
ten Sie den Schalter für
Simple-IPA erneut ein.
• Wenn der Betrieb wäh-
rend der automati-
schen Lenkung
abgebrochen wurde,
parken Sie das Fahr-
zeug manuell oder
ermitteln Sie eine
andere Parklücke.
“IPA abgebrochen über-
nehmen Sie TRC/VSC
ausgeschaltet.”Der Schalter wurde
ausgeschaltet.Schalten Sie den -
Schalter ein.
“IPA abgebrochen über-
nehmen Sie zeitüber-
schreitung.”
Mehr als 6 Minuten sind
verstrichen, seit der
Schalter für Simple-IPA
eingeschaltet wurde und
die Schaltstellung auf R
gestellt wurde, bevor die
automatische Lenkung
beginnen konnte.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Mehr als 6 Minuten sind
verstrichen, seit die
Schaltstellung auf R
gestellt wurde und die
automatische Lenkung
begonnen hat, bevor der
Einparkhilfe-Vorgang
abgeschlossen werden
konnte.
Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
Die Gesamtstoppzeit wäh-
rend der automatischen
Lenkung hat 2 Minuten
überschritten.Parken Sie das Fahrzeug
manuell oder ermitteln Sie
eine andere Parklücke.
MeldungUrsacheWas Sie tun sollten
UK AURIS_HV_HB_OM_EM_OM12J70M.book 285 ページ ２０１５年３月３日　火曜日　午前１１時２５分

2864-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12J70M)

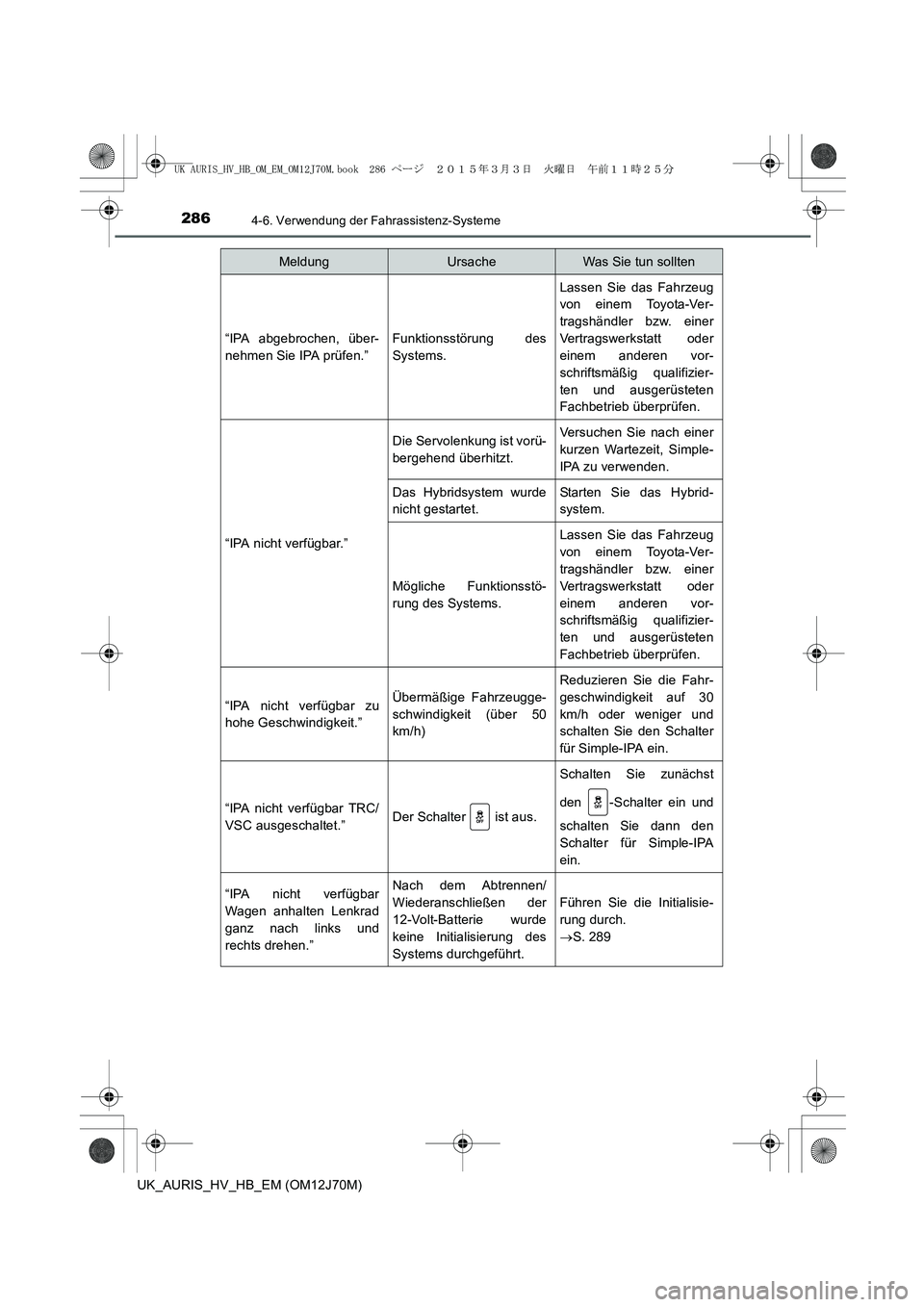

“IPA abgebrochen, über-
nehmen Sie IPA prüfen.”Funktionsstörung des
Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
“IPA nicht verfügbar.”
Die Servolenkung ist vorü-
bergehend überhitzt.Versuchen Sie nach einer
kurzen Wartezeit, Simple-
IPA zu verwenden.
Das Hybridsystem wurde
nicht gestartet.Starten Sie das Hybrid-
system.
Mögliche Funktionsstö-
rung des Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
“IPA nicht verfügbar zu
hohe Geschwindigkeit.”Übermäßige Fahrzeugge-
schwindigkeit (über 50
km/h)
Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger und
schalten Sie den Schalter
für Simple-IPA ein.
“IPA nicht verfügbar TRC/
VSC ausgeschaltet.”Der Schalter ist aus.
Schalten Sie zunächst
den -Schalter ein und
schalten Sie dann den
Schalter für Simple-IPA
ein.
“IPA nicht verfügbar
Wagen anhalten Lenkrad
ganz nach links und
rechts drehen.”Nach dem Abtrennen/
Wiederanschließen der
12-Volt-Batterie wurde
keine Initialisierung des
Systems durchgeführt.
Führen Sie die Initialisie-
rung durch.
→S. 289
MeldungUrsacheWas Sie tun sollten
UK AURIS_HV_HB_OM_EM_OM12J70M.book 286 ページ ２０１５年３月３日　火曜日　午前１１時２５分

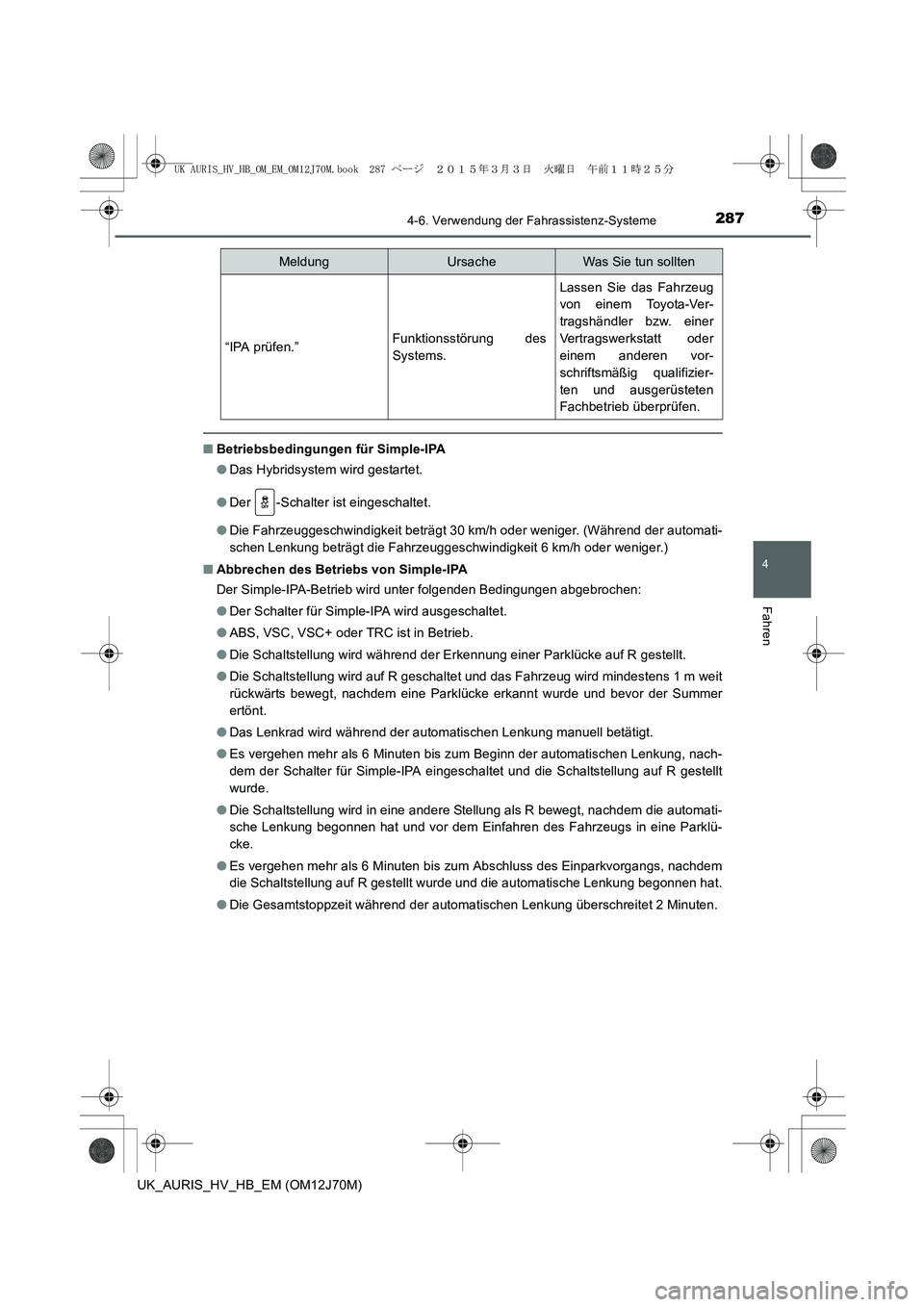

2874-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)
■Betriebsbedingungen für Simple-IPA
●Das Hybridsystem wird gestartet.
●Der -Schalter ist eingeschaltet.
●Die Fahrzeuggeschwindigkeit beträgt 30 km/h oder weniger. (Während der automati-
schen Lenkung beträgt die Fahrzeuggeschwindigkeit 6 km/h oder weniger.)
■Abbrechen des Betriebs von Simple-IPA
Der Simple-IPA-Betrieb wird unter folgenden Bedingungen abgebrochen:
●Der Schalter für Simple-IPA wird ausgeschaltet.
●ABS, VSC, VSC+ oder TRC ist in Betrieb.
●Die Schaltstellung wird während der Erkennung einer Parklücke auf R gestellt.
●Die Schaltstellung wird auf R geschaltet und das Fahrzeug wird mindestens 1 m weit
rückwärts bewegt, nachdem eine Parklücke erkannt wurde und bevor der Summer
ertönt.
●Das Lenkrad wird während der automatischen Lenkung manuell betätigt.
●Es vergehen mehr als 6 Minuten bis zum Beginn der automatischen Lenkung, nach-
dem der Schalter für Simple-IPA eingeschaltet und die Schaltstellung auf R gestellt
wurde.
●Die Schaltstellung wird in eine andere Stellung als R bewegt, nachdem die automati-
sche Lenkung begonnen hat und vor dem Einfahren des Fahrzeugs in eine Parklü-
cke.
●Es vergehen mehr als 6 Minuten bis zum Abschluss des Einparkvorgangs, nachdem
die Schaltstellung auf R gestellt wurde und die automatische Lenkung begonnen hat.
●Die Gesamtstoppzeit während der automatischen Lenkung überschreitet 2 Minuten.
“IPA prüfen.”Funktionsstörung des
Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
MeldungUrsacheWas Sie tun sollten
UK AURIS_HV_HB_OM_EM_OM12J70M.book 287 ページ ２０１５年３月３日　火曜日　午前１１時２５分

2884-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12J70M)■Wiederaufnahmefunktion von Simple-IPA
Wenn Simple-IPA aufgrund eines der folgenden Vorgänge abgebrochen wird, kann
der Simple-IPA-Betrieb durch Drücken des Schalters für Simple-IPA wieder aufgenom-
men werden, abhängig von Bedingungen wie der Position des angehaltenen Fahr-
zeugs und dem Lenkradwinkel.
●Das Lenkrad wird während der automatischen Lenkung manuell betätigt.
●Während der automatischen Lenkung überschreitet die Fahrgeschwindigkeit 6 km/h.
●Die Schaltstellung wird in eine andere Stellung als R bewegt, nachdem die automati-
sche Lenkung begonnen hat und vor dem Einfahren des Fahrzeugs in eine Parklü-
cke.
Wenn der Betrieb nicht fortgesetzt wird, parken Sie das Fahrzeug manuell oder ermit-
teln Sie eine andere Parklücke.
■Bei wiederholter Nutzung von Simple-IPA
Wenn Simple-IPA wiederholt verwendet wird, kann die Servolenkung zeitweise über-
hitzen. Dadurch könnte der Simple-IPA-Betrieb deaktiviert oder abgebrochen werden.
Warten Sie in diesem Fall einige Minuten, bevor Sie Simple-IPA erneut verwenden.
■Betrieb der Toyota-Einparkhilfe während des Simple-IPA-Betriebs
Auch wenn die Toyota-Einparkhilfe ausgeschaltet wird, während Simple-IPA aktiviert
ist, bleibt die Toyota-Einparkhilfe in Betrieb. In diesem Fall wird die Toyota-Einparkhilfe
deaktiviert, wenn der Betrieb von Simple-IPA abgeschlossen ist oder abgebrochen
wird.
■Wenn die Fahrgastraumtemperatur hoch ist
Die Sensoren funktionieren möglicherweise nicht ordnungsgemäß, wenn die Fahrgas-
traumtemperatur hoch ist, weil das Fahrzeug in der Sonne abgestellt wurde. Verwen-
den Sie Simple-IPA, nachdem der Fahrgastraum abgekühlt ist.
■Von Simple-IPA verwendete Sensoren
→S. 270
UK AURIS_HV_HB_OM_EM_OM12J70M.book 288 ページ ２０１５年３月３日　火曜日　午前１１時２５分

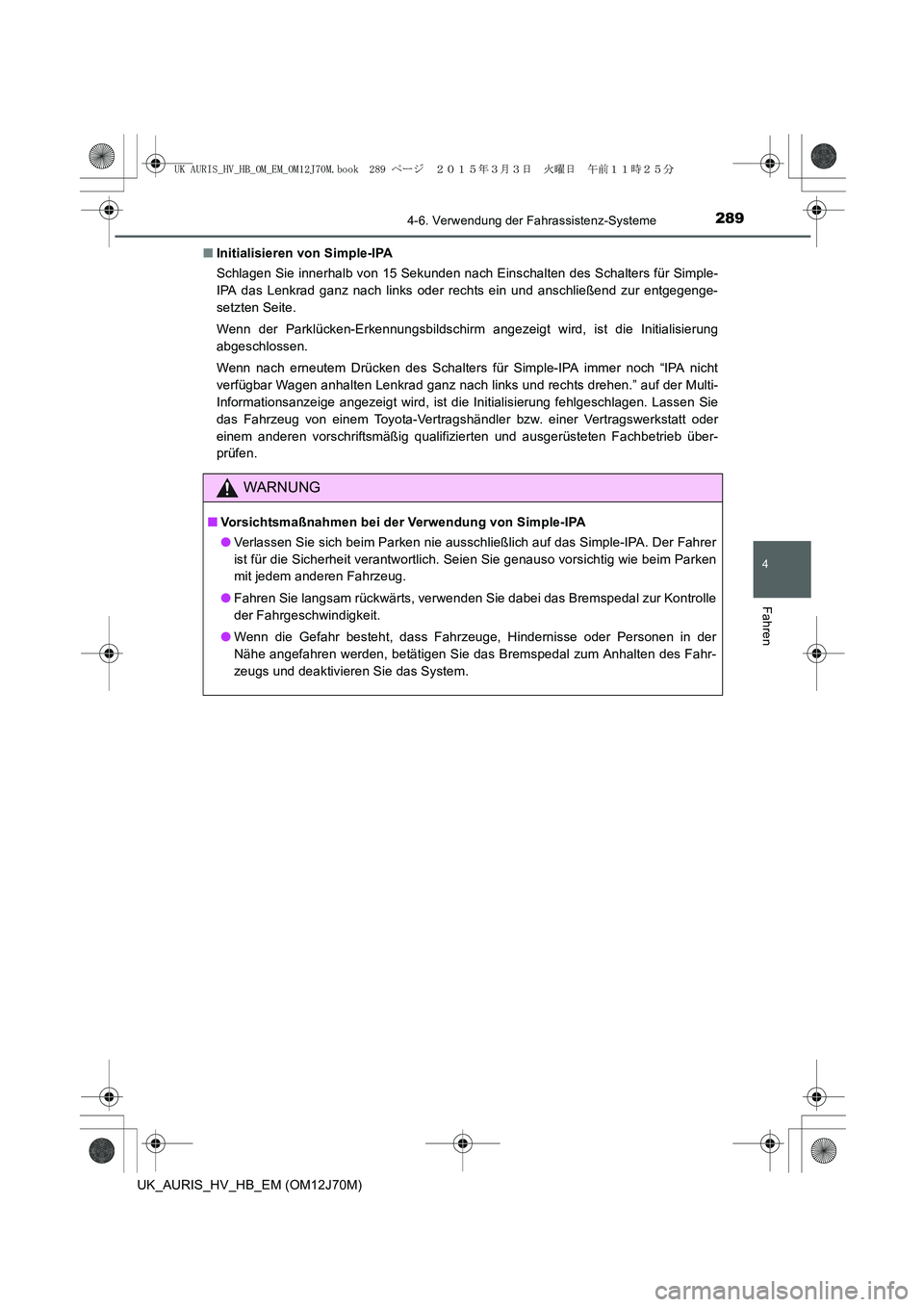

2894-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12J70M)■Initialisieren von Simple-IPA
Schlagen Sie innerhalb von 15 Sekunden nach Einschalten des Schalters für Simple-
IPA das Lenkrad ganz nach links oder rechts ein und anschließend zur entgegenge-
setzten Seite.
Wenn der Parklücken-Erkennungsbildschirm angezeigt wird, ist die Initialisierung
abgeschlossen.
Wenn nach erneutem Drücken des Schalters für Simple-IPA immer noch “IPA nicht
verfügbar Wagen anhalten Lenkrad ganz nach links und rechts drehen.” auf der Multi-
Informationsanzeige angezeigt wird, ist die Initialisierung fehlgeschlagen. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
WARNUNG
■Vorsichtsmaßnahmen bei der Verwendung von Simple-IPA
●Verlassen Sie sich beim Parken nie ausschließlich auf das Simple-IPA. Der Fahrer
ist für die Sicherheit verantwortlich. Seien Sie genauso vorsichtig wie beim Parken
mit jedem anderen Fahrzeug.
●Fahren Sie langsam rückwärts, verwenden Sie dabei das Bremspedal zur Kontrolle
der Fahrgeschwindigkeit.
●Wenn die Gefahr besteht, dass Fahrzeuge, Hindernisse oder Personen in der
Nähe angefahren werden, betätigen Sie das Bremspedal zum Anhalten des Fahr-
zeugs und deaktivieren Sie das System.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 289 ページ ２０１５年３月３日　火曜日　午前１１時２５分

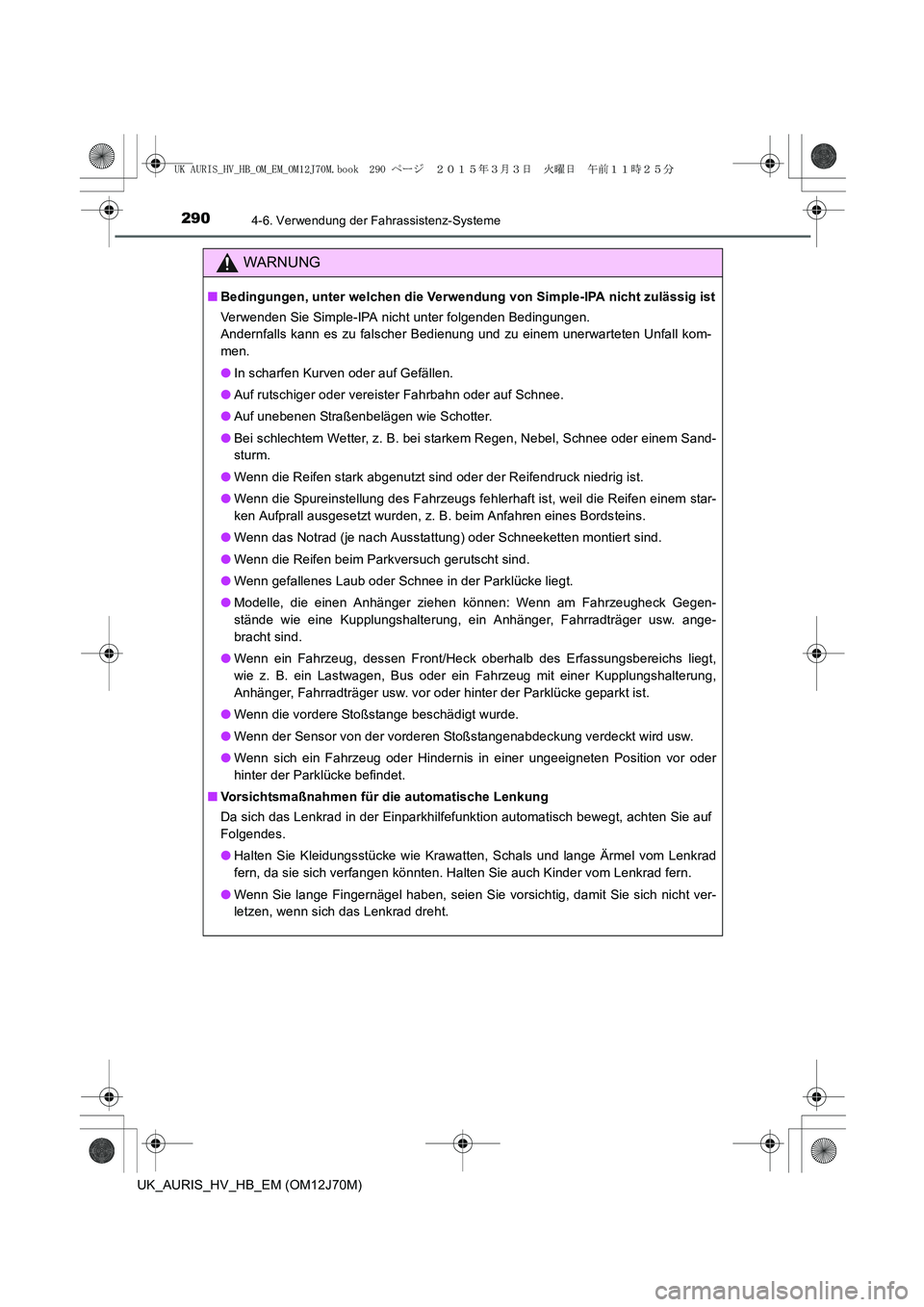

2904-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12J70M)
WARNUNG
■Bedingungen, unter welchen die Verwendung von Simple-IPA nicht zulässig ist
Verwenden Sie Simple-IPA nicht unter folgenden Bedingungen.
Andernfalls kann es zu falscher Bedienung und zu einem unerwarteten Unfall kom-
men.
●In scharfen Kurven oder auf Gefällen.
●Auf rutschiger oder vereister Fahrbahn oder auf Schnee.
●Auf unebenen Straßenbelägen wie Schotter.
●Bei schlechtem Wetter, z. B. bei starkem Regen, Nebel, Schnee oder einem Sand-
sturm.
●Wenn die Reifen stark abgenutzt sind oder der Reifendruck niedrig ist.
●Wenn die Spureinstellung des Fahrzeugs fehlerhaft ist, weil die Reifen einem star-
ken Aufprall ausgesetzt wurden, z. B. beim Anfahren eines Bordsteins.
●Wenn das Notrad (je nach Ausstattung) oder Schneeketten montiert sind.
●Wenn die Reifen beim Parkversuch gerutscht sind.
●Wenn gefallenes Laub oder Schnee in der Parklücke liegt.
●Modelle, die einen Anhänger ziehen können: Wenn am Fahrzeugheck Gegen-
stände wie eine Kupplungshalterung, ein Anhänger, Fahrradträger usw. ange-
bracht sind.
●Wenn ein Fahrzeug, dessen Front/Heck oberhalb des Erfassungsbereichs liegt,
wie z. B. ein Lastwagen, Bus oder ein Fahrzeug mit einer Kupplungshalterung,
Anhänger, Fahrradträger usw. vor oder hinter der Parklücke geparkt ist.
●Wenn die vordere Stoßstange beschädigt wurde.
●Wenn der Sensor von der vorderen Stoßstangenabdeckung verdeckt wird usw.
●Wenn sich ein Fahrzeug oder Hindernis in einer ungeeigneten Position vor oder
hinter der Parklücke befindet.
■Vorsichtsmaßnahmen für die automatische Lenkung
Da sich das Lenkrad in der Einparkhilfefunktion automatisch bewegt, achten Sie auf
Folgendes.
●Halten Sie Kleidungsstücke wie Krawatten, Schals und lange Ärmel vom Lenkrad
fern, da sie sich verfangen könnten. Halten Sie auch Kinder vom Lenkrad fern.
●Wenn Sie lange Fingernägel haben, seien Sie vorsichtig, damit Sie sich nicht ver-
letzen, wenn sich das Lenkrad dreht.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 290 ページ ２０１５年３月３日　火曜日　午前１１時２５分
