TOYOTA AURIS HYBRID 2015 Bruksanvisningar (in Swedish)

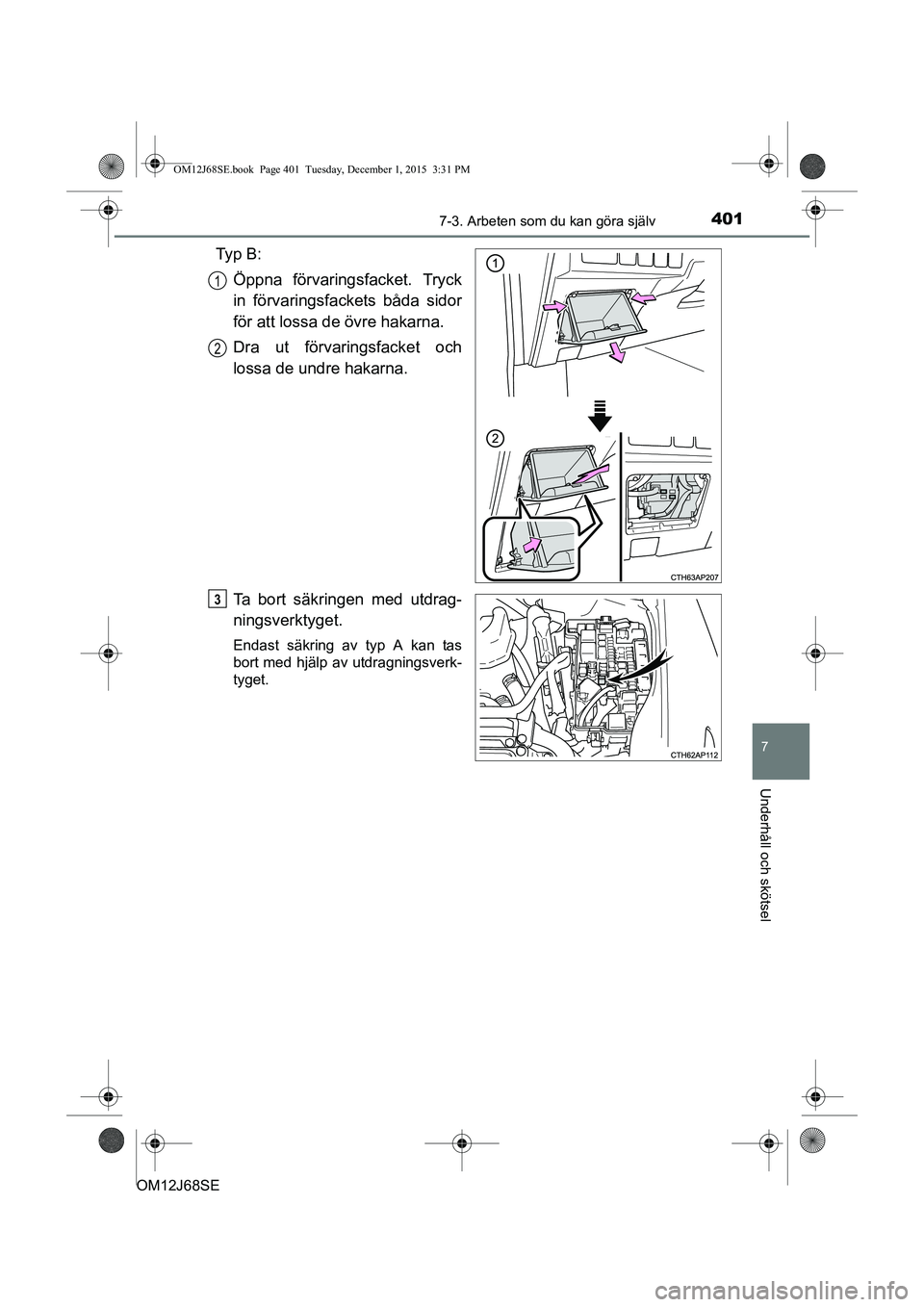

4017-3. Arbeten som du kan göra själv
OM12J68SE
7
Underhåll och skötsel
Ty p B :Öppna förvaringsfacket. Tryck
in förvaringsfackets båda sidor
för att lossa de övre hakarna.
Dra ut förvaringsfacket och
lossa de undre hakarna.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
1
2
3
OM12J68SE.book Page 401 Tuesday, December 1, 2015 3:31 PM

4027-3. Arbeten som du kan göra själv
OM12J68SE
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A, B, C och D:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Ty p E :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E
OM12J68SE.book Page 402 Tuesday, December 1, 2015 3:31 PM

4037-3. Arbeten som du kan göra själv
OM12J68SE
7
Underhåll och skötsel
nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 404)
l Om säkringen som bytts går sönder på nytt bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
n Säkringsbox nära elektronisk styrenhet
Du ska aldrig kontrollera eller byta säkringarna eftersom de är högspän-
ningskomponenter, samt kablaget nära säkringsboxen.
Det kan leda till elektriska stötar som kan ge allvarliga skador.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
OM12J68SE.book Page 403 Tuesday, December 1, 2015 3:31 PM

4047-3. Arbeten som du kan göra själv
OM12J68SE
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 499)
nFram
Modeller med halogenstrålkastare
Glödlampor
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
4
OM12J68SE.book Page 404 Tuesday, December 1, 2015 3:31 PM

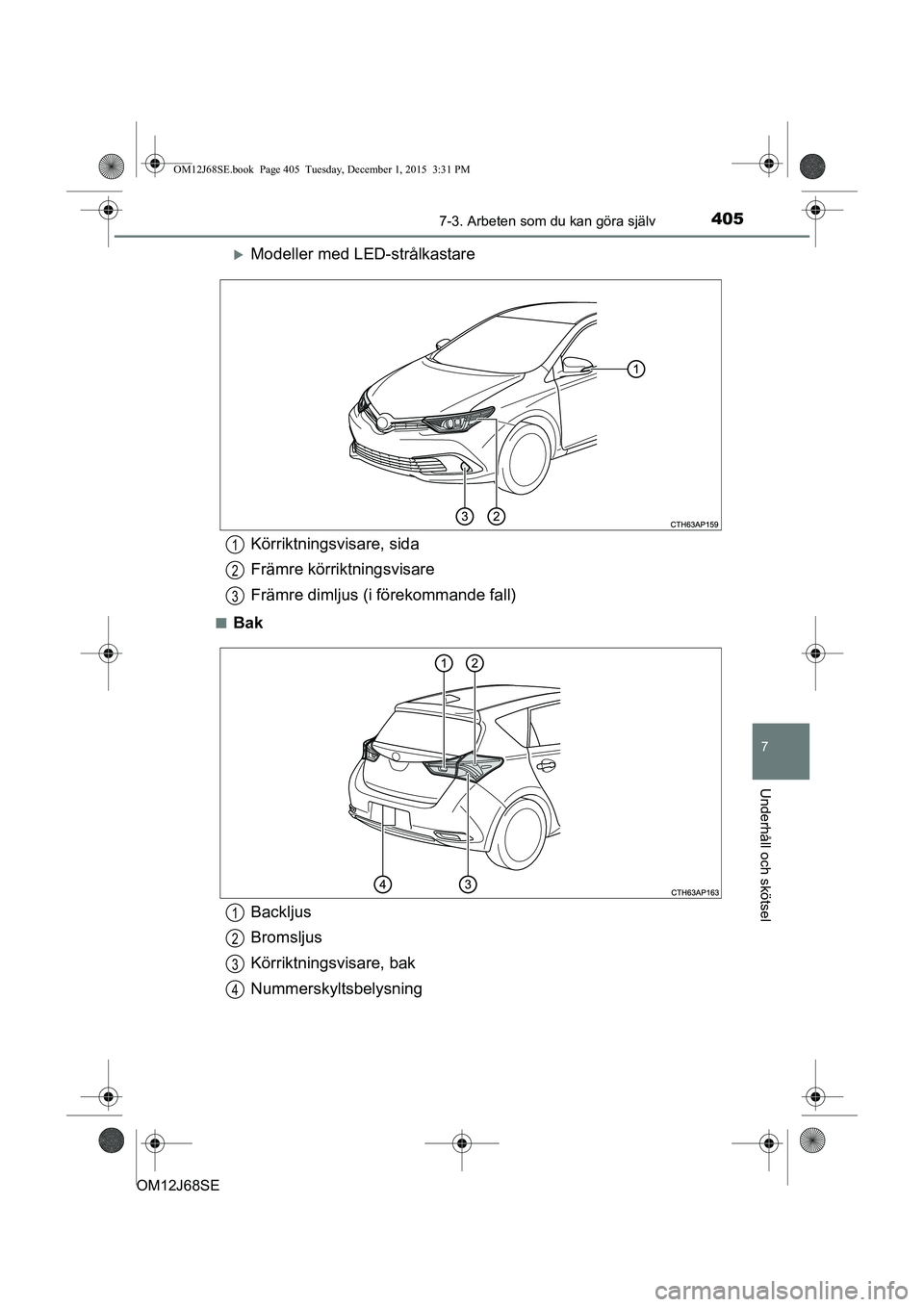

4057-3. Arbeten som du kan göra själv
OM12J68SE
7
Underhåll och skötsel
Modeller med LED-strålkastare
nBak
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
Backljus
Bromsljus
Körriktningsvisare, bak
Nummerskyltsbelysning1
2
3
4
OM12J68SE.book Page 405 Tuesday, December 1, 2015 3:31 PM

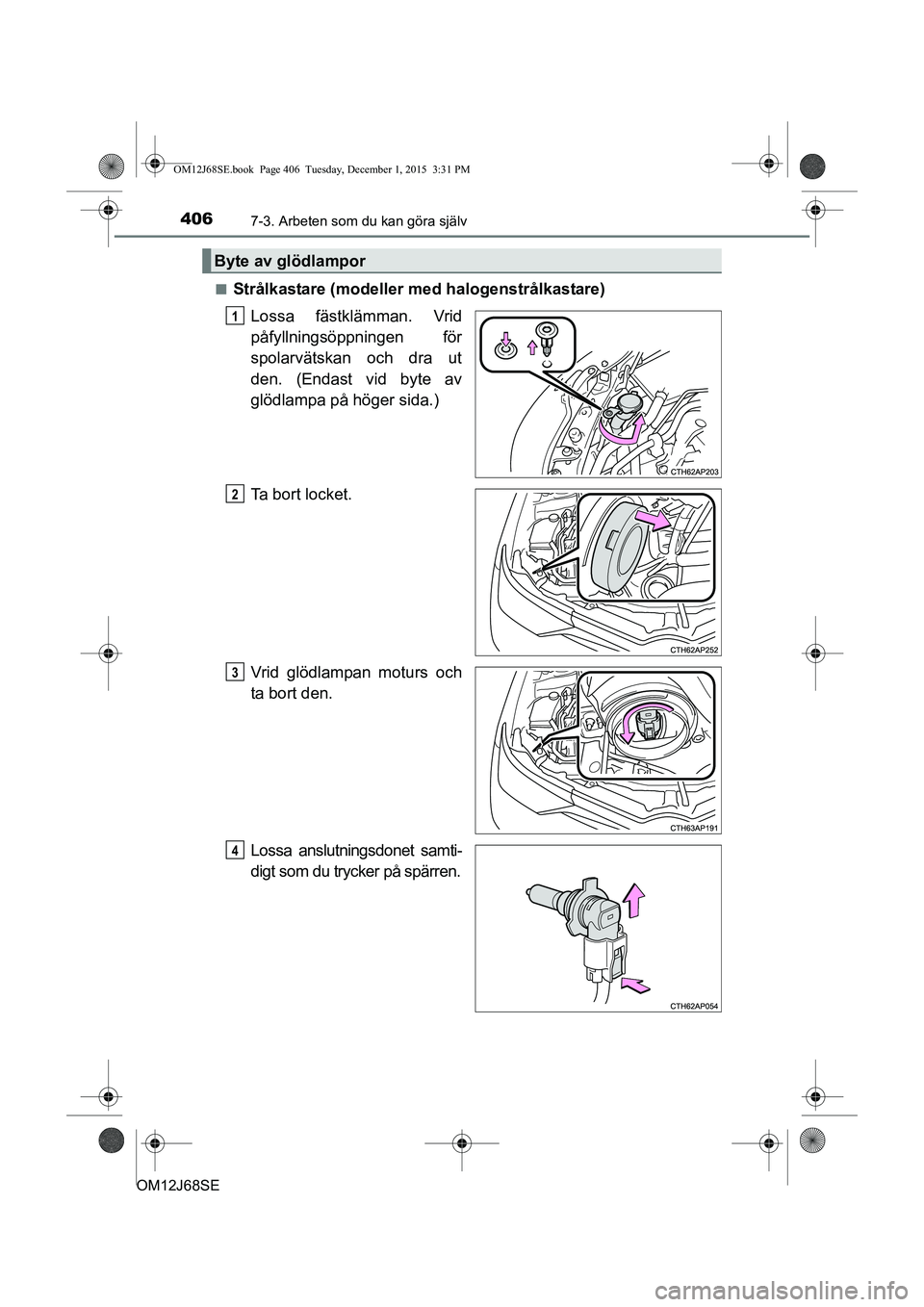

4067-3. Arbeten som du kan göra själv
OM12J68SEn
Strålkastare (modeller
med halogenstrålkastare)
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Ta bort locket.
Vrid glödlampan moturs och
ta bort den.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
Byte av glödlampor
1
2
3
4
OM12J68SE.book Page 406 Tuesday, December 1, 2015 3:31 PM

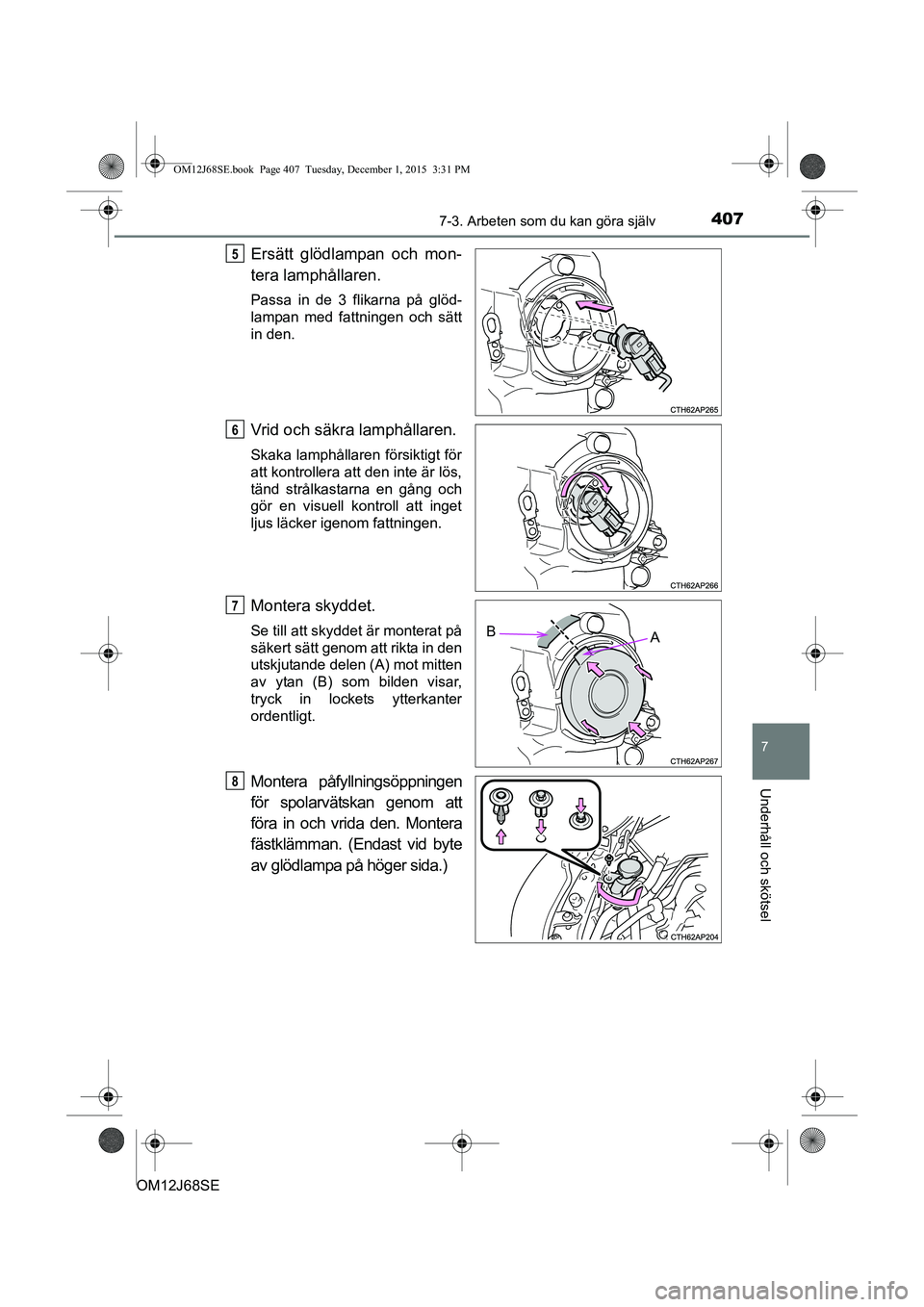

4077-3. Arbeten som du kan göra själv
OM12J68SE
7
Underhåll och skötsel
Ersätt glödlampan och mon-
tera lamphållaren.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Montera skyddet.
Se till att skyddet är monterat på
säkert sätt genom att rikta in den
utskjutande delen (A) mot mitten
av ytan (B) som bilden visar,
tryck in lockets ytterkanter
ordentligt.
Montera påfyllningsöppningen
för spolarvätskan genom att
föra in och vrida den. Montera
fästklämman. (Endast vid byte
av glödlampa på höger sida.)
5
6
AB
7
8
OM12J68SE.book Page 407 Tuesday, December 1, 2015 3:31 PM

4087-3. Arbeten som du kan göra själv
OM12J68SEn
Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör det
möjligt för dig att föra in handen
mellan däcket och innerskärmen.
Ta bort de 2 skruvarna och ta
delvis bort innerskärmen.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
1
2
3
4
OM12J68SE.book Page 408 Tuesday, December 1, 2015 3:31 PM

4097-3. Arbeten som du kan göra själv
OM12J68SE
7
Underhåll och skötsel
Vrid glödlampan moturs och
ta bort den.
Sätt i en ny glödlampa.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid medurs och säkra lamp-
sockeln.
Montera anslutningsdonet.
Skaka anslutningsdonet försik-
tigt för att kontrollera att den inte
är lös, tänd främre dimljuset en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Vid montering av innerskärmen, följ och i motsatt
ordningsföljd.
Kontrollera att innerskärmen är ansluten till stötfångarens insida.
5
6
7
832
OM12J68SE.book Page 409 Tuesday, December 1, 2015 3:31 PM

4107-3. Arbeten som du kan göra själv
OM12J68SEn
Körriktningsvisare, fram
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera påfyllningsöppningen
för spolarvätskan genom att
föra in och vrida den. Montera
fästklämman. (Endast vid byte
av glödlampa på höger sida.)
1
2
3
432
5
OM12J68SE.book Page 410 Tuesday, December 1, 2015 3:31 PM
