TOYOTA AURIS HYBRID 2015 Bruksanvisningar (in Swedish)

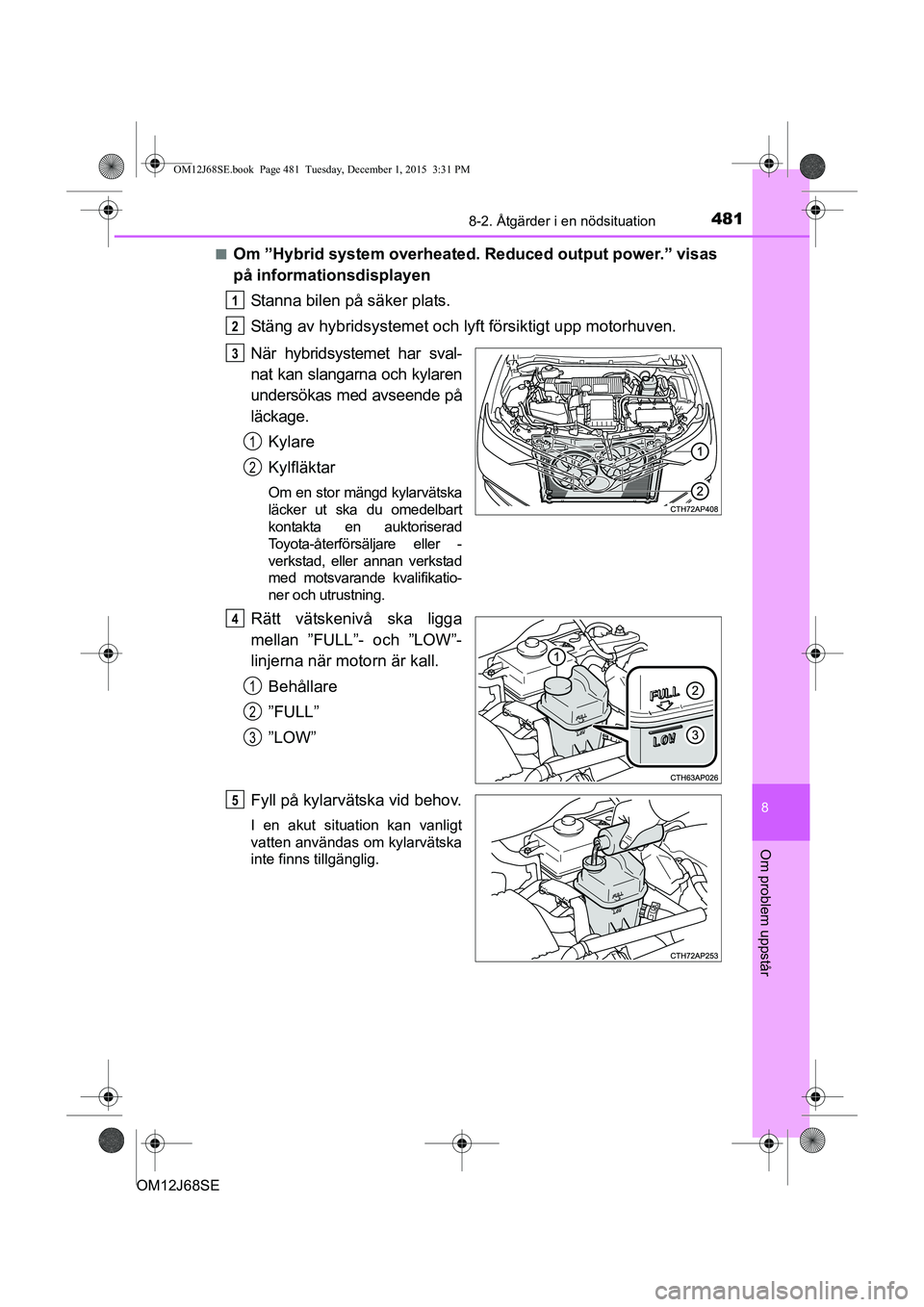

4818-2. Åtgärder i en nödsituation
OM12J68SE
8
Om problem uppstår
nOm ”Hybrid system overheated. Reduced output power.” visas
på informationsdisplayenStanna bilen på säker plats.
Stäng av hybridsystemet och ly ft försiktigt upp motorhuven.
När hybridsystemet har sval-
nat kan slangarna och kylaren
undersökas med avseende på
läckage. Kylare
Kylfläktar
Om en stor mängd kylarvätska
läcker ut ska du omedelbart
kontakta en auktoriserad
Toyota-återförsäljare eller -
verkstad, eller annan verkstad
med motsvarande kvalifikatio-
ner och utrustning.
Rätt vätskenivå ska ligga
mellan ”FULL”- och ”LOW”-
linjerna när motorn är kall.
Behållare
”FULL”
”LOW”
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
1
2
3
1
2
4
1
2
3
5
OM12J68SE.book Page 481 Tuesday, December 1, 2015 3:31 PM

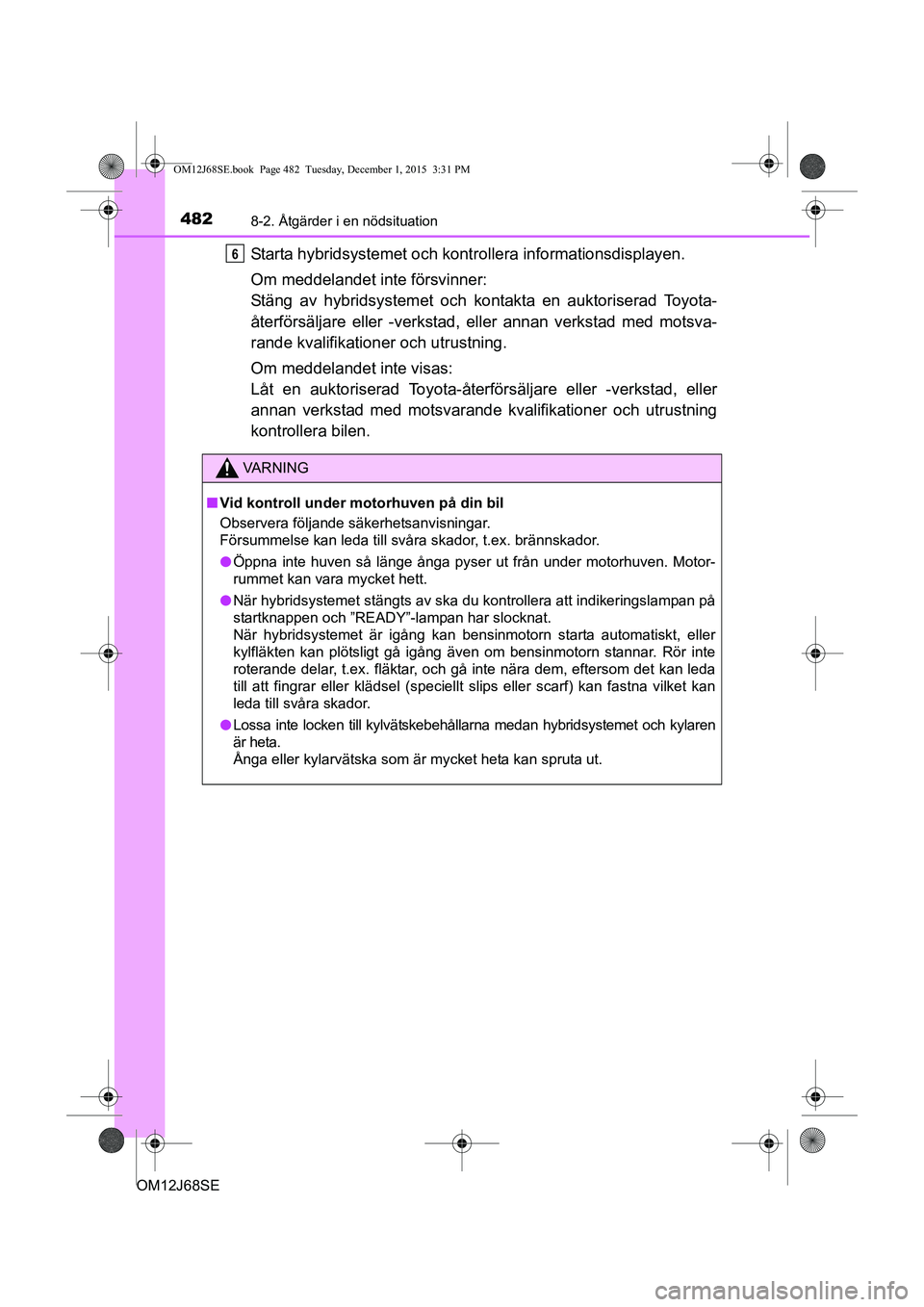

4828-2. Åtgärder i en nödsituation
OM12J68SE
Starta hybridsystemet och kontrollera informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet och ko ntakta en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Om meddelandet inte visas:
Låt en auktoriserad Toyota-återförsäljare eller -verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
VA R N I N G
n Vid kontroll under motorhuven på din bil
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador, t.ex. brännskador.
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
l När hybridsystemet stängts av ska du kontrollera att indikeringslampan på
startknappen och ”READY”- lampan har slocknat.
När hybridsystemet är igång kan bensinmotorn starta automatiskt, eller
kylfläkten kan plötsligt gå igång även om bensinmotorn stannar. Rör inte
roterande delar, t.ex. fläktar, och gå inte nära dem, eftersom det kan leda
till att fingrar eller klädsel (speciellt slips eller scarf) kan fastna vilket kan
leda till svåra skador.
l Lossa inte locken till kylvätskebehå llarna medan hybridsystemet och kylaren
är heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
6
OM12J68SE.book Page 482 Tuesday, December 1, 2015 3:31 PM

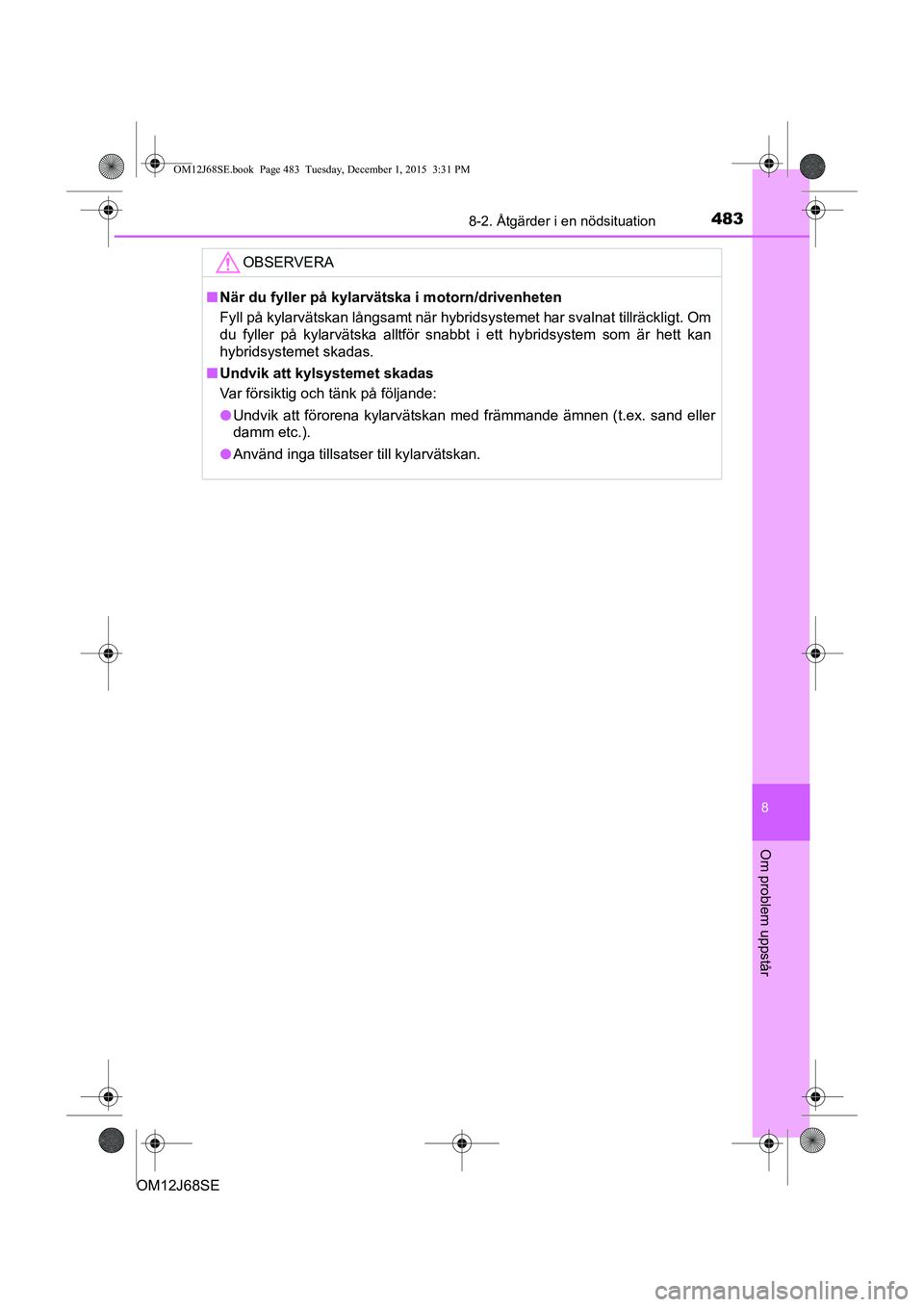

4838-2. Åtgärder i en nödsituation
OM12J68SE
8
Om problem uppstår
OBSERVERA
nNär du fyller på kylarvätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om
du fyller på kylarvätska alltför snabbt i ett hybridsystem som är hett kan
hybridsystemet skadas.
n Undvik att kylsystemet skadas
Var försiktig och tänk på följande:
l Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM12J68SE.book Page 483 Tuesday, December 1, 2015 3:31 PM

4848-2. Åtgärder i en nödsituation
OM12J68SE
Ansätt parkeringsbromsen. Ändra växelläget till P och stäng av
hybridsystemet.
Avlägsna lera, snö eller sand från framhjulen.
Placera ut plankor, stenar eller an nat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
Ändra växelläget till D eller R och lossa parkeringsbromsen. Var för-
siktig när du därefter trampar på gaspedalen.
n Om det är svårt att få loss bilen
Om bilen fastnar
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
VA R N I N G
n För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
1
2
3
4
5
OM12J68SE.book Page 484 Tuesday, December 1, 2015 3:31 PM

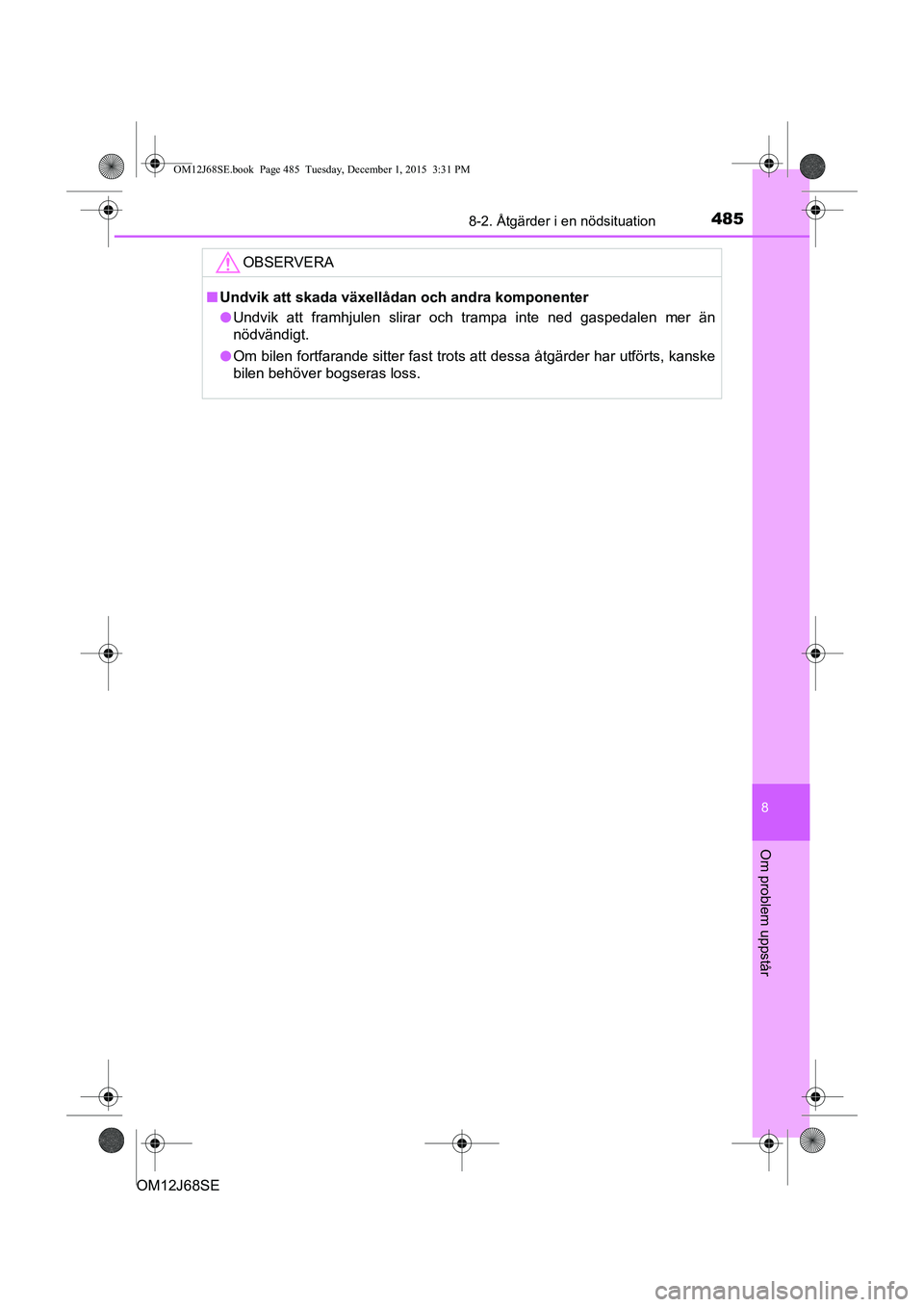

4858-2. Åtgärder i en nödsituation
OM12J68SE
8
Om problem uppstår
OBSERVERA
nUndvik att skada växellåda n och andra komponenter
l Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än
nödvändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM12J68SE.book Page 485 Tuesday, December 1, 2015 3:31 PM

4868-2. Åtgärder i en nödsituation
OM12J68SE
OM12J68SE.book Page 486 Tuesday, December 1, 2015 3:31 PM

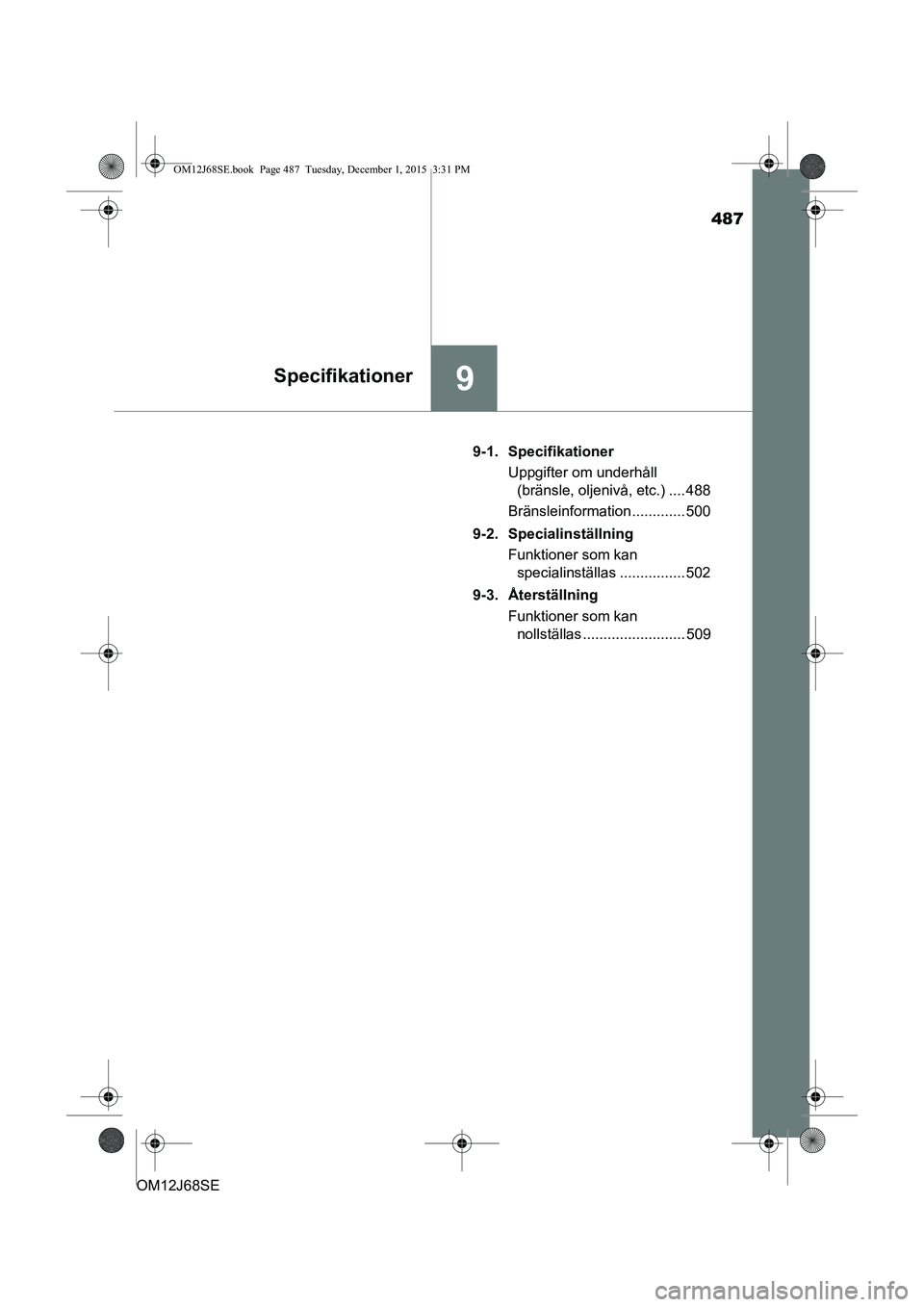

487
9Specifikationer
OM12J68SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 488
Bränsleinformation ............. 500
9-2. Specialinställning Funktioner som kan specialinställas ................ 502
9-3. Återställning Funktioner som kan nollställas ......................... 509
OM12J68SE.book Page 487 Tuesday, December 1, 2015 3:31 PM

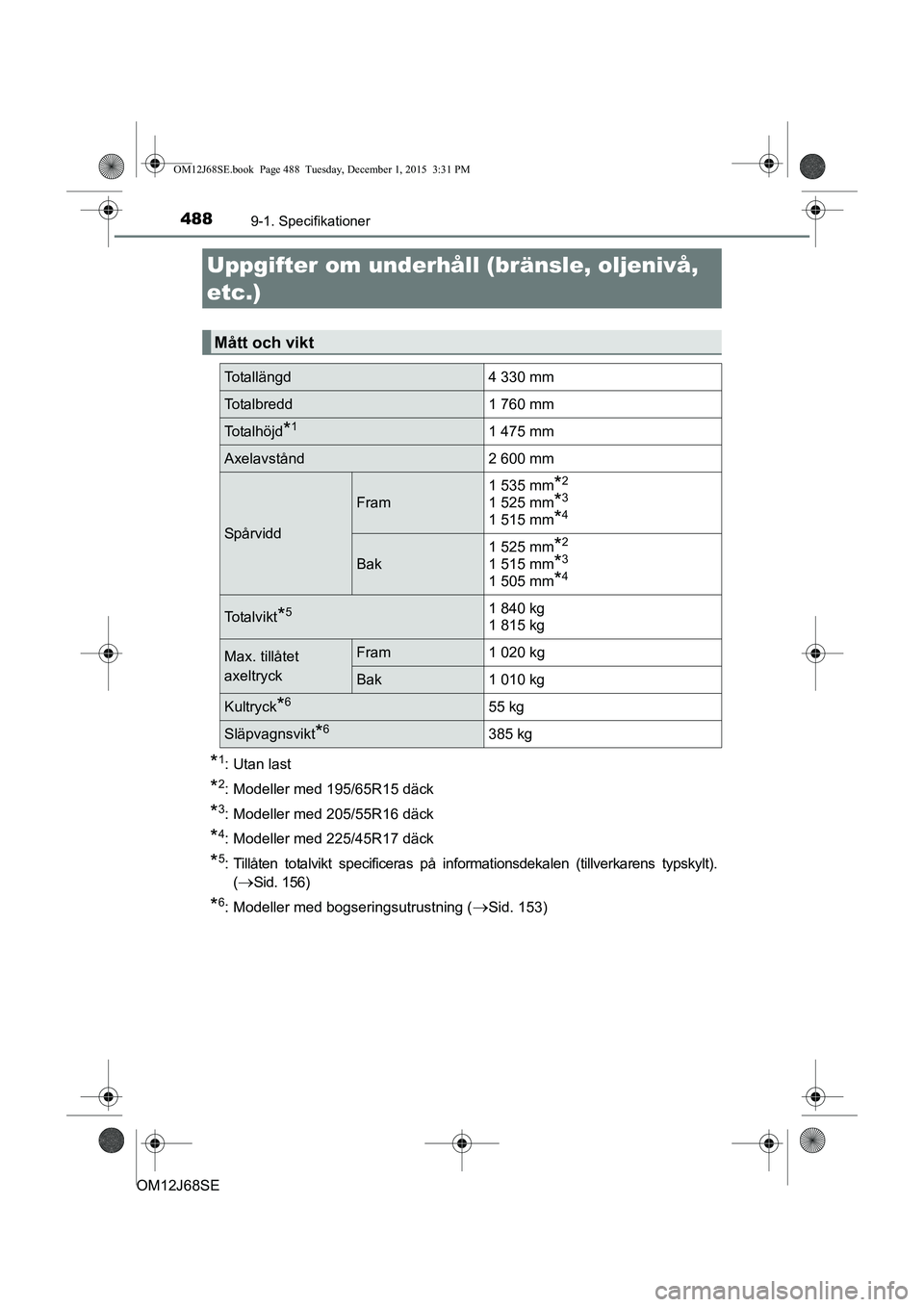

488
OM12J68SE
9-1. Specifikationer
*1: Utan last
*2: Modeller med 195/65R15 däck
*3: Modeller med 205/55R16 däck
*4: Modeller med 225/45R17 däck
*5: Tillåten totalvikt specificeras på informationsdekalen (tillverkarens typskylt).(
Sid. 156)
*6: Modeller med bogseringsutrustning (Sid. 153)
Uppgifter om underhål l (bränsle, oljenivå,
etc.)
Mått och vikt
Totallängd 4 330 mm
Totalbredd 1 760 mm
To t a l h ö j d*11 475 mm
Axelavstånd 2 600 mm
Spårvidd
Fram1 535 mm
*2
1 525 mm*3
1 515 mm*4
Bak
1 525 mm
*2
1 515 mm*3
1 505 mm*4
To t a l v i k t*51 840 kg
1 815 kg
Max. tillåtet
axeltryckFram
1 020 kg
Bak1 010 kg
Kultryck*655 kg
Släpvagnsvikt*6385 kg
OM12J68SE.book Page 488 Tuesday, December 1, 2015 3:31 PM

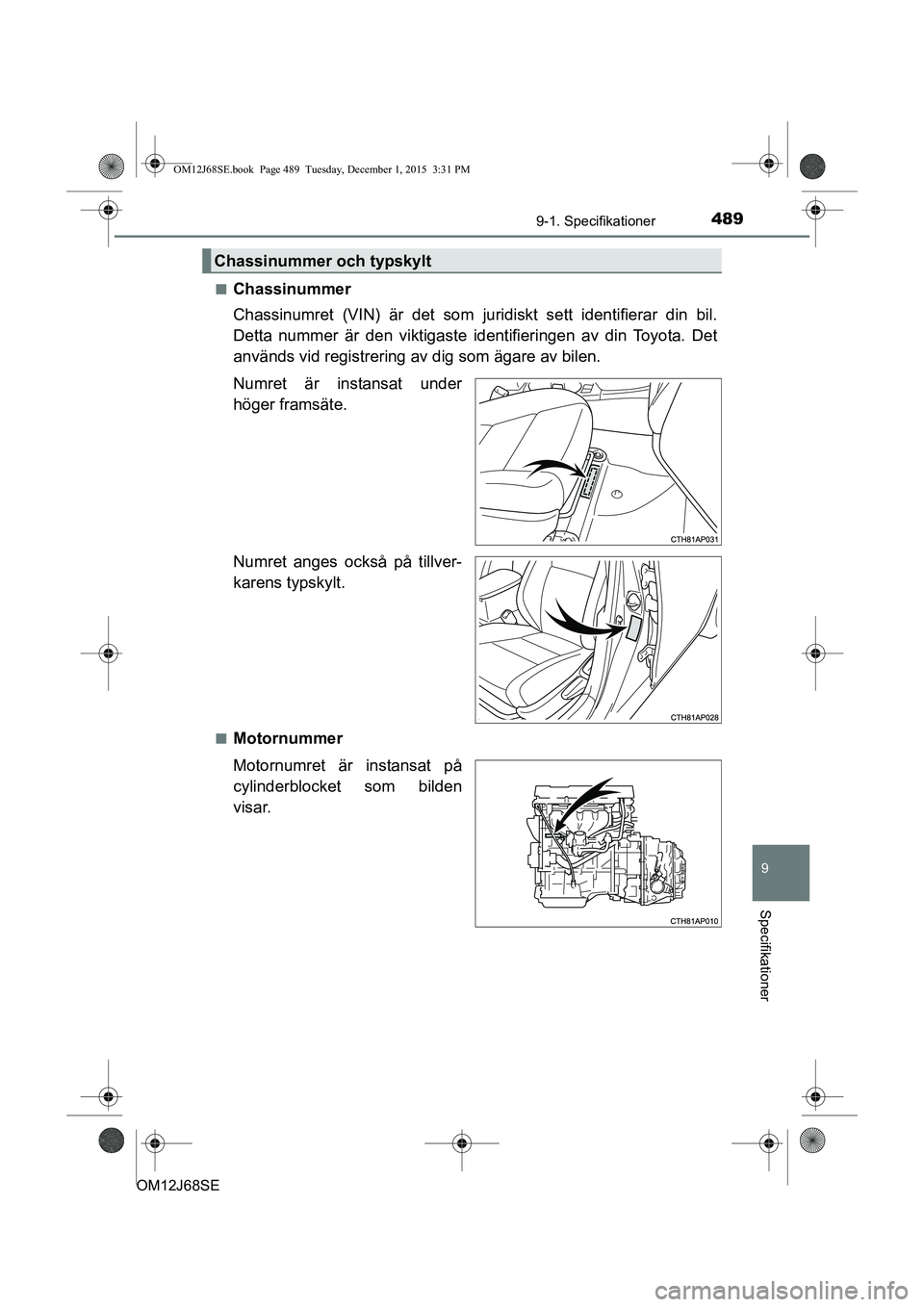

4899-1. Specifikationer
OM12J68SE
9
Specifikationer
nChassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
nMotornummer
Motornumret är instansat på
cylinderblocket som bilden
visar.
Chassinummer och typskylt
OM12J68SE.book Page 489 Tuesday, December 1, 2015 3:31 PM

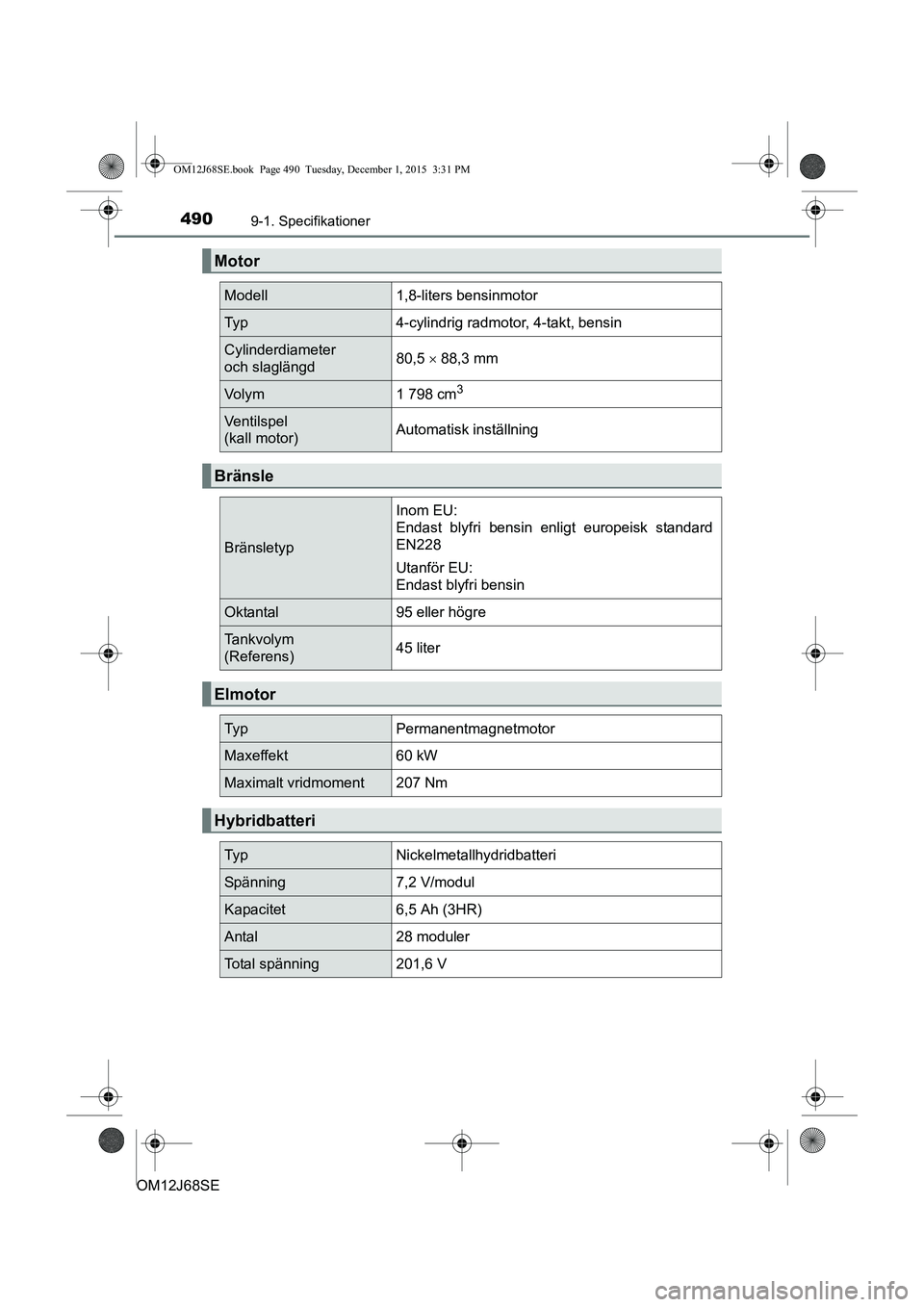

4909-1. Specifikationer
OM12J68SE
Motor
Modell1,8-liters bensinmotor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter
och slaglängd80,5  88,3 mm
Vo l y m1 798 cm3
Ventilspel
(kall motor)Automatisk inställning
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)45 liter
Elmotor
Ty pPermanentmagnetmotor
Maxeffekt60 kW
Maximalt vridmoment207 Nm
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal28 moduler
Total spänning201,6 V
OM12J68SE.book Page 490 Tuesday, December 1, 2015 3:31 PM
