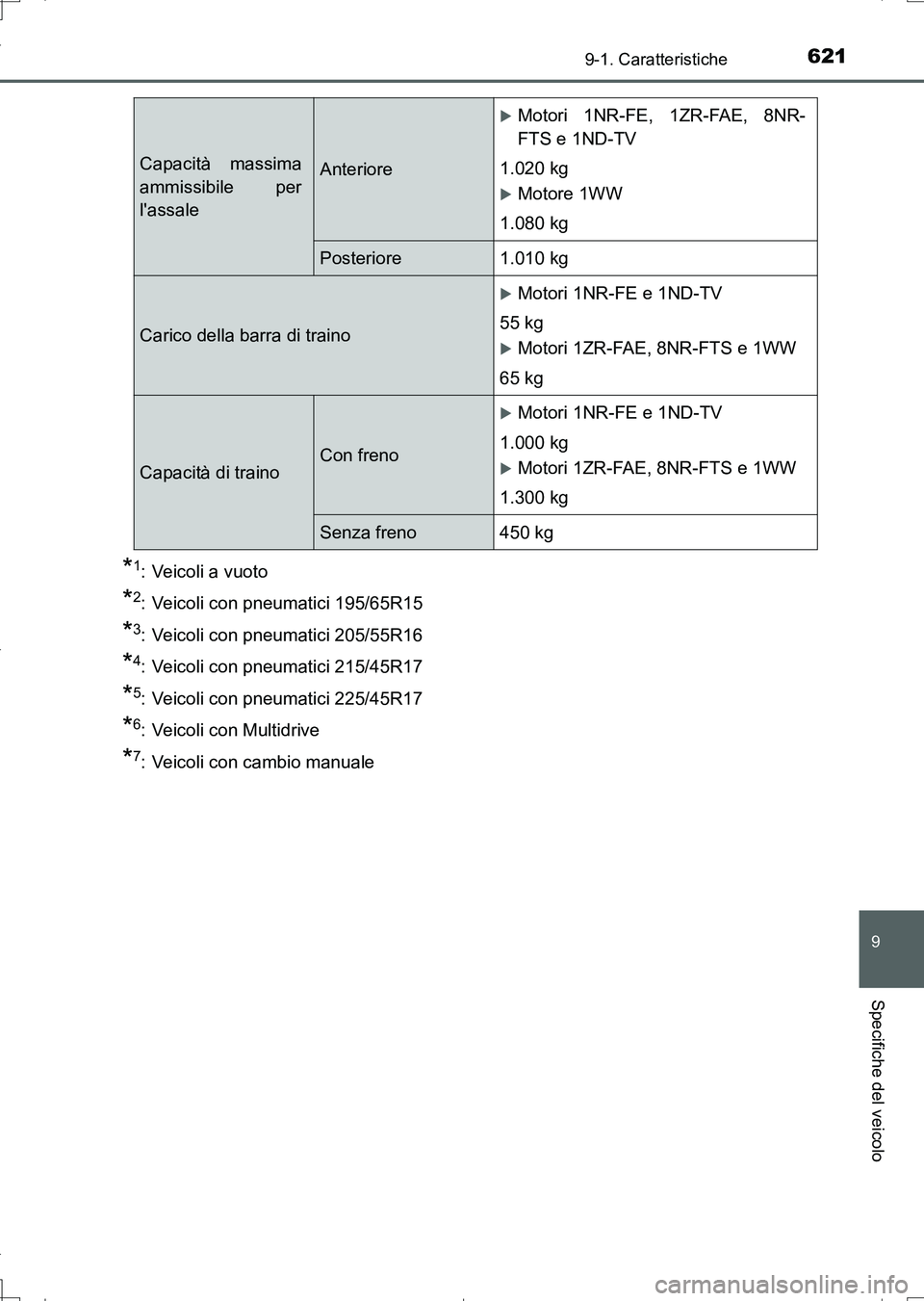

TOYOTA AURIS TOURING SPORTS 2017 Manuale duso (in Italian)

621
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)
*1: Veicoli a vuoto
*2: Veicoli con pneumatici 195/65R15
*3: Veicoli con pneumatici 205/55R16
*4: Veicoli con pneumatici 215/45R17
*5: Veicoli con pneumatici 225/45R17
*6: Veicoli con Multidrive
*7: Veicoli con cambio manuale
Capacità massima
ammissibile per
l'assaleAnteriore
Motori 1NR-FE, 1ZR-FAE, 8NR-
FTS e 1ND-TV
1.020 kg
Motore 1WW
1.080 kg
Posteriore 1.010 kg
Carico della barra di traino
Motori 1NR-FE e 1ND-TV
55 kg
Motori 1ZR-FAE, 8NR-FTS e 1WW
65 kg
Capacità di trainoCon freno
Motori 1NR-FE e 1ND-TV
1.000 kg
Motori 1ZR-FAE, 8NR-FTS e 1WW
1.300 kg
Senza freno 450 kg
AURIS Touring Sports_OM_Italian_OM12L17L.book 621 ページ ２０１６年６月２８日　火曜日　午後８時３２分

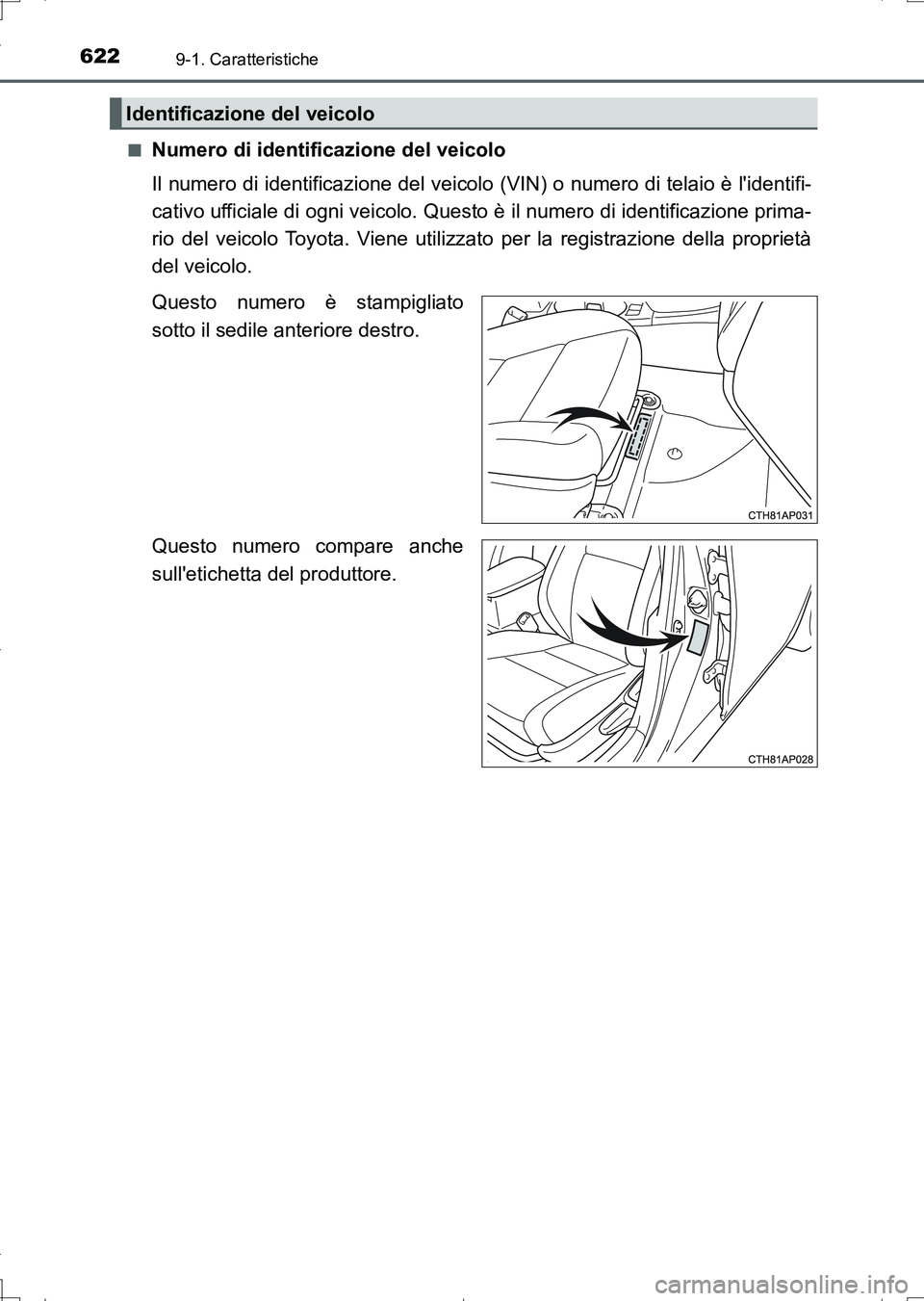

6229-1. Caratteristiche
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) o numero di telaio è l'identifi-
cativo ufficiale di ogni veicolo. Questo è il numero di identificazione prima-
rio del veicolo Toyota. Viene utilizzato per la registrazione della proprietà
del veicolo.
Questo numero è stampigliato
sotto il sedile anteriore destro.
Questo numero compare anche
sull'etichetta del produttore.
Identificazione del veicolo
AURIS Touring Sports_OM_Italian_OM12L17L.book 622 ページ ２０１６年６月２８日　火曜日　午後８時３２分

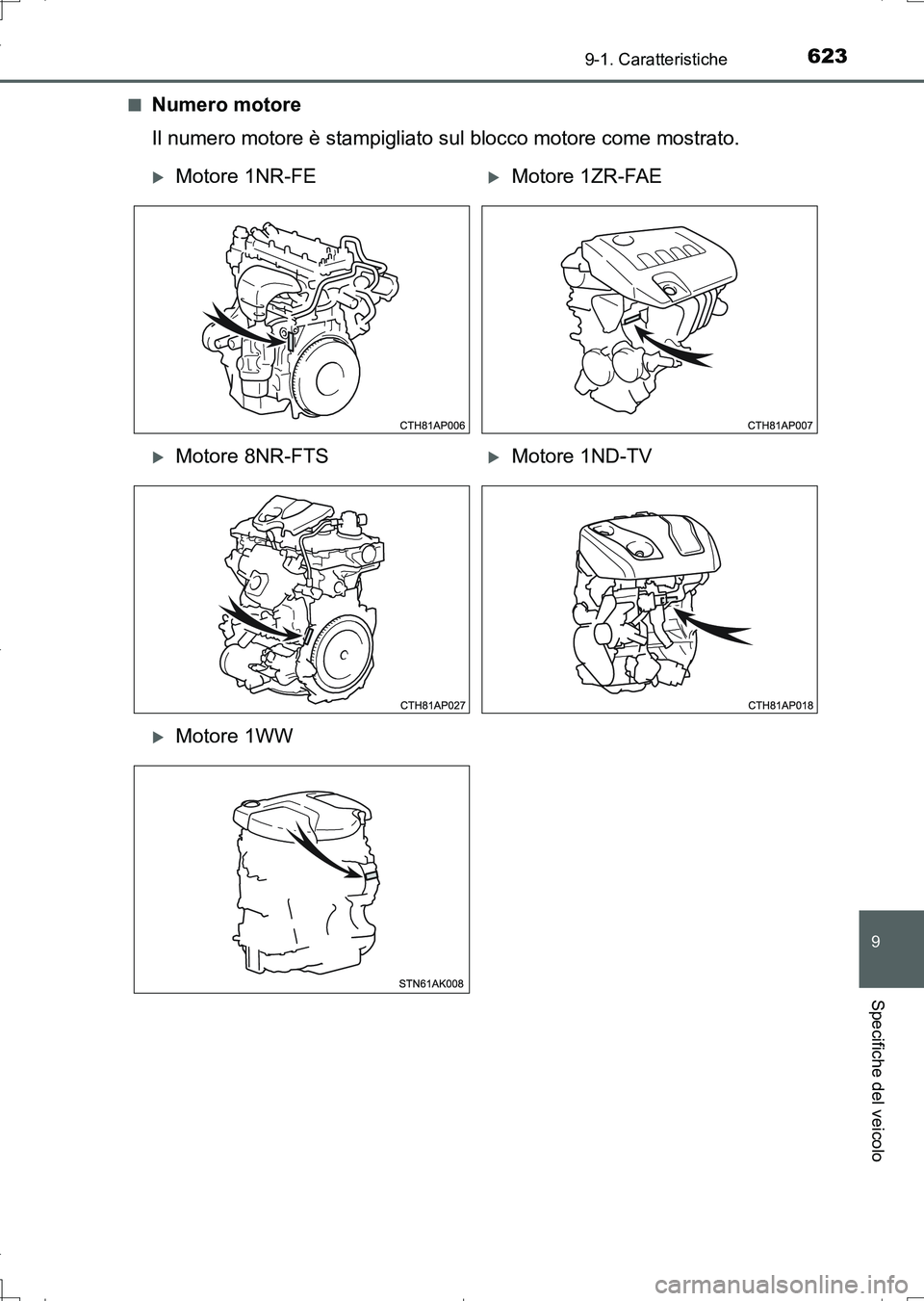

623
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Numero motore
Il numero motore è stampigliato sul blocco motore come mostrato.
Motore 1NR-FEMotore 1ZR-FAE
Motore 8NR-FTSMotore 1ND-TV
Motore 1WW
AURIS Touring Sports_OM_Italian_OM12L17L.book 623 ページ ２０１６年６月２８日　火曜日　午後８時３２分

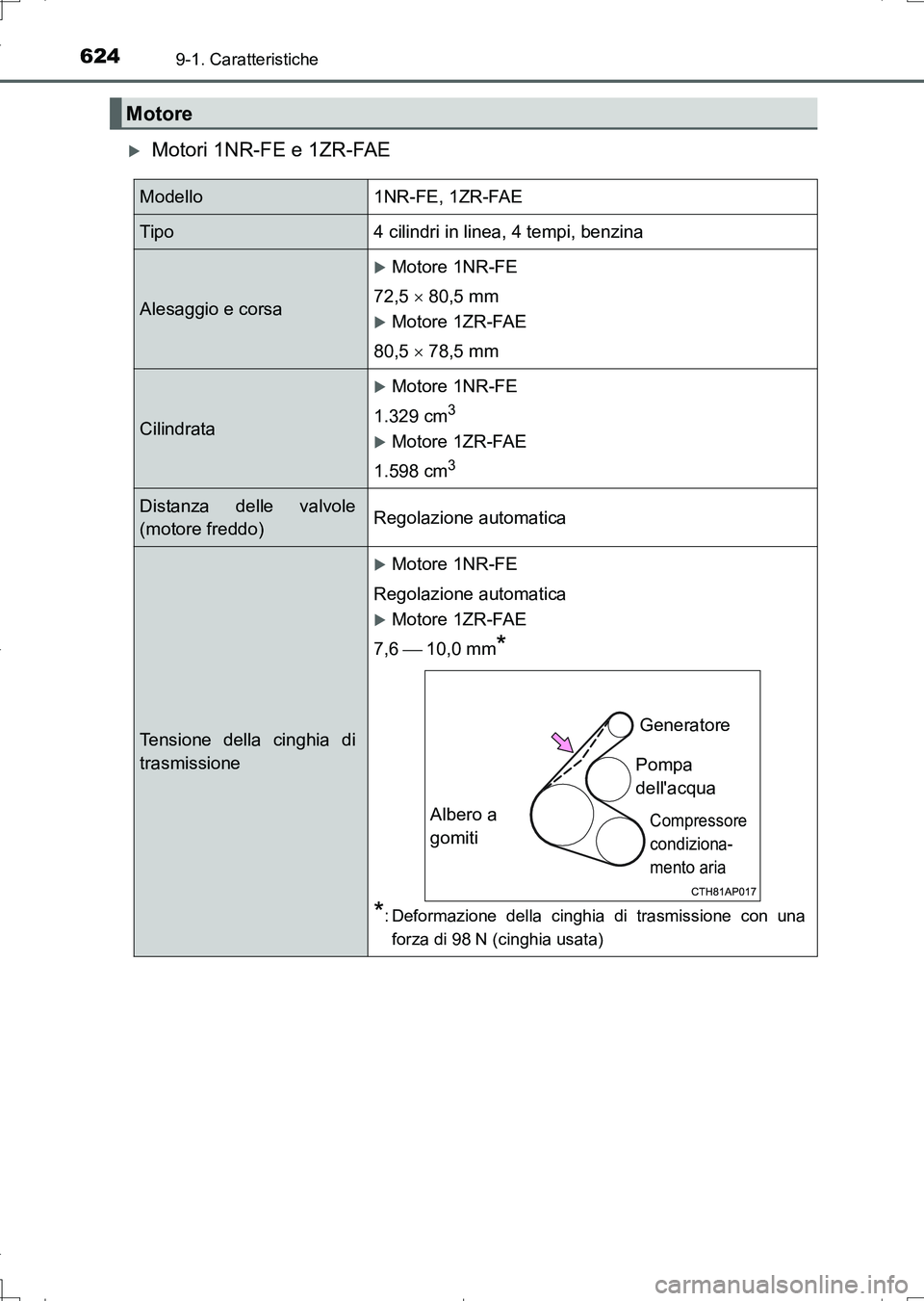

6249-1. Caratteristiche
UK_AURIS_Touring_Sports_EL (OM12L17L)
Motori 1NR-FE e 1ZR-FAE
Motore
Modello1NR-FE, 1ZR-FAE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa
Motore 1NR-FE
72,5  80,5 mm
Motore 1ZR-FAE
80,5  78,5 mm
Cilindrata
Motore 1NR-FE
1.329 cm
3
Motore 1ZR-FAE
1.598 cm
3
Distanza delle valvole
(motore freddo)Regolazione automatica
Tensione della cinghia di
trasmissione
Motore 1NR-FE
Regolazione automatica
Motore 1ZR-FAE
7,6 10,0 mm
*
*
: Deformazione della cinghia di trasmissione con una
forza di 98 N (cinghia usata)
Generatore
Pompa
dell'acqua
Compressore
condiziona-
mento ariaAlbero a
gomiti
AURIS Touring Sports_OM_Italian_OM12L17L.book 624 ページ ２０１６年６月２８日　火曜日　午後８時３２分

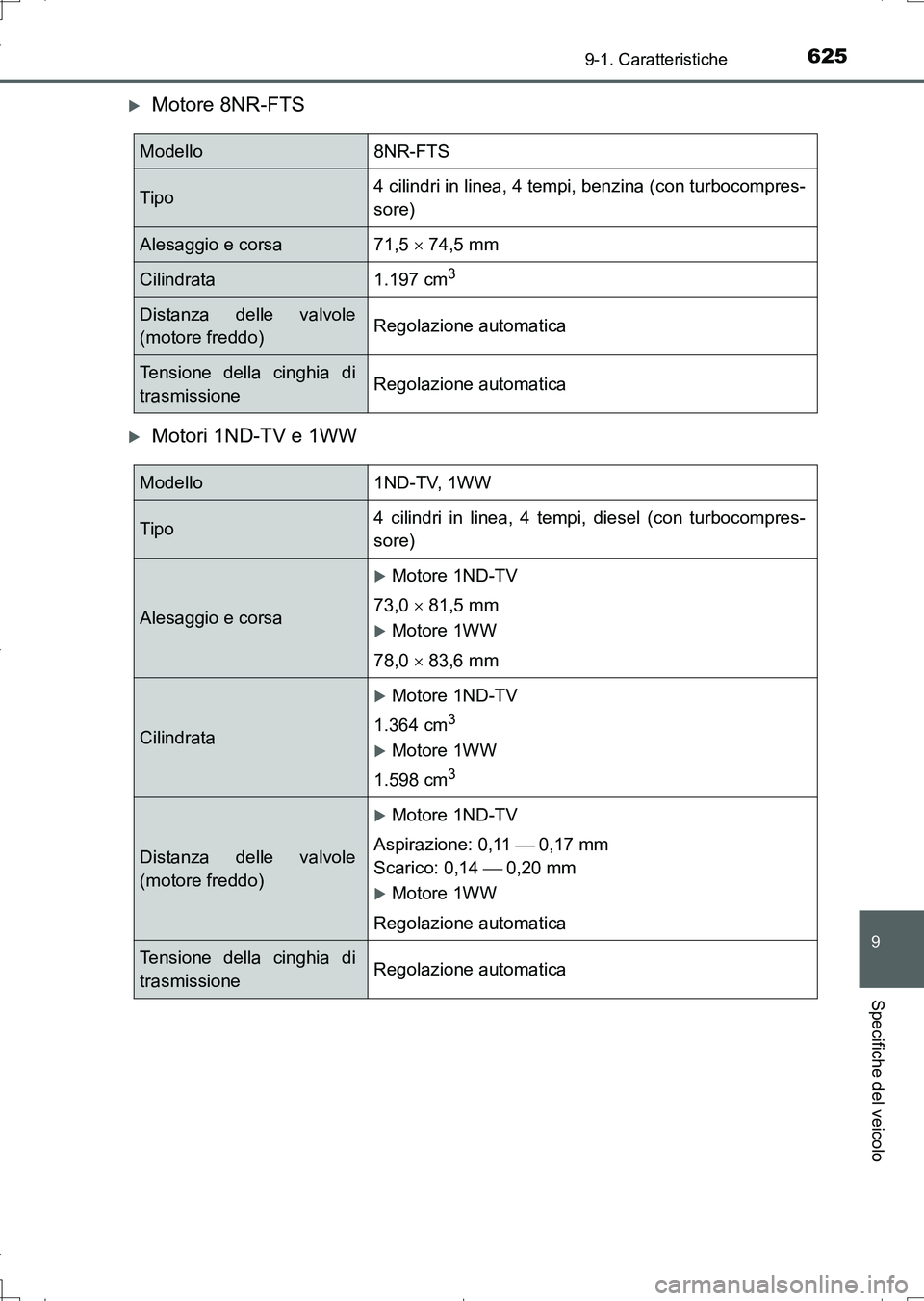

625
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)
Motore 8NR-FTS
Motori 1ND-TV e 1WW
Modello8NR-FTS
Tipo4 cilindri in linea, 4 tempi, benzina (con turbocompres-
sore)
Alesaggio e corsa71,5  74,5 mm
Cilindrata1.197 cm3
Distanza delle valvole
(motore freddo)Regolazione automatica
Tensione della cinghia di
trasmissioneRegolazione automatica
Modello 1ND-TV, 1WW
Tipo4 cilindri in linea, 4 tempi, diesel (con turbocompres-
sore)
Alesaggio e corsa
Motore 1ND-TV
73,0  81,5 mm
Motore 1WW
78,0  83,6 mm
Cilindrata
Motore 1ND-TV
1.364 cm
3
Motore 1WW
1.598 cm
3
Distanza delle valvole
(motore freddo)
Motore 1ND-TV
Aspirazione: 0,11 0,17 mm
Scarico: 0,14 0,20 mm
Motore 1WW
Regolazione automatica
Tensione della cinghia di
trasmissioneRegolazione automatica
AURIS Touring Sports_OM_Italian_OM12L17L.book 625 ページ ２０１６年６月２８日　火曜日　午後８時３２分

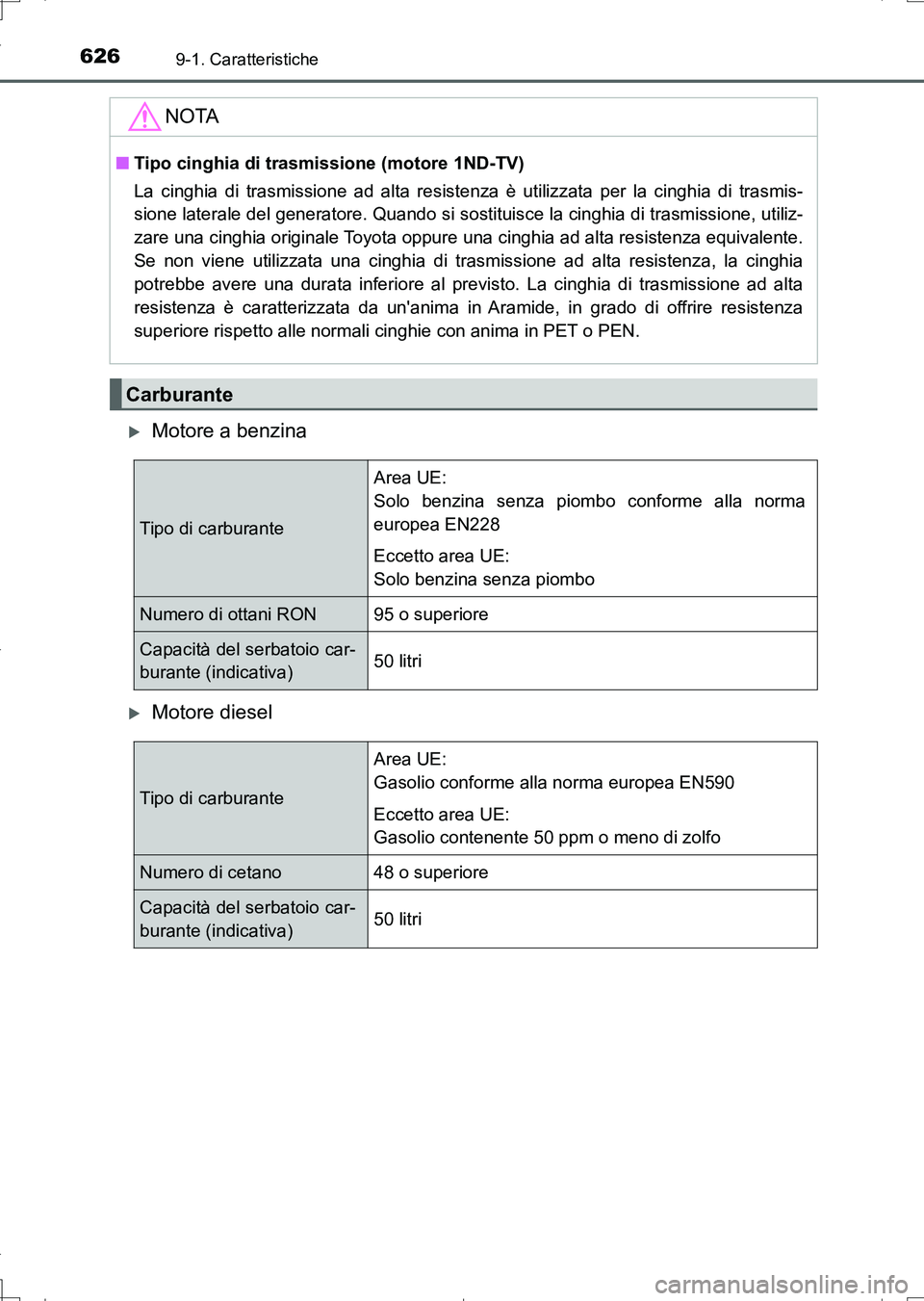

6269-1. Caratteristiche
UK_AURIS_Touring_Sports_EL (OM12L17L)
Motore a benzina
Motore diesel
NOTA
■Tipo cinghia di trasmissione (motore 1ND-TV)
La cinghia di trasmissione ad alta resistenza è utilizzata per la cinghia di trasmis-
sione laterale del generatore. Quando si sostituisce la cinghia di trasmissione, utiliz-
zare una cinghia originale Toyota oppure una cinghia ad alta resistenza equivalente.
Se non viene utilizzata una cinghia di trasmissione ad alta resistenza, la cinghia
potrebbe avere una durata inferiore al previsto. La cinghia di trasmissione ad alta
resistenza è caratterizzata da un'anima in Aramide, in grado di offrire resistenza
superiore rispetto alle normali cinghie con anima in PET o PEN.
Carburante
Tipo di carburante
Area UE:
Solo benzina senza piombo conforme alla norma
europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani RON95 o superiore
Capacità del serbatoio car-
burante (indicativa)50 litri
Tipo di carburante
Area UE:
Gasolio conforme alla norma europea EN590
Eccetto area UE:
Gasolio contenente 50 ppm o meno di zolfo
Numero di cetano48 o superiore
Capacità del serbatoio car-
burante (indicativa)50 litri
AURIS Touring Sports_OM_Italian_OM12L17L.book 626 ページ ２０１６年６月２８日　火曜日　午後８時３２分

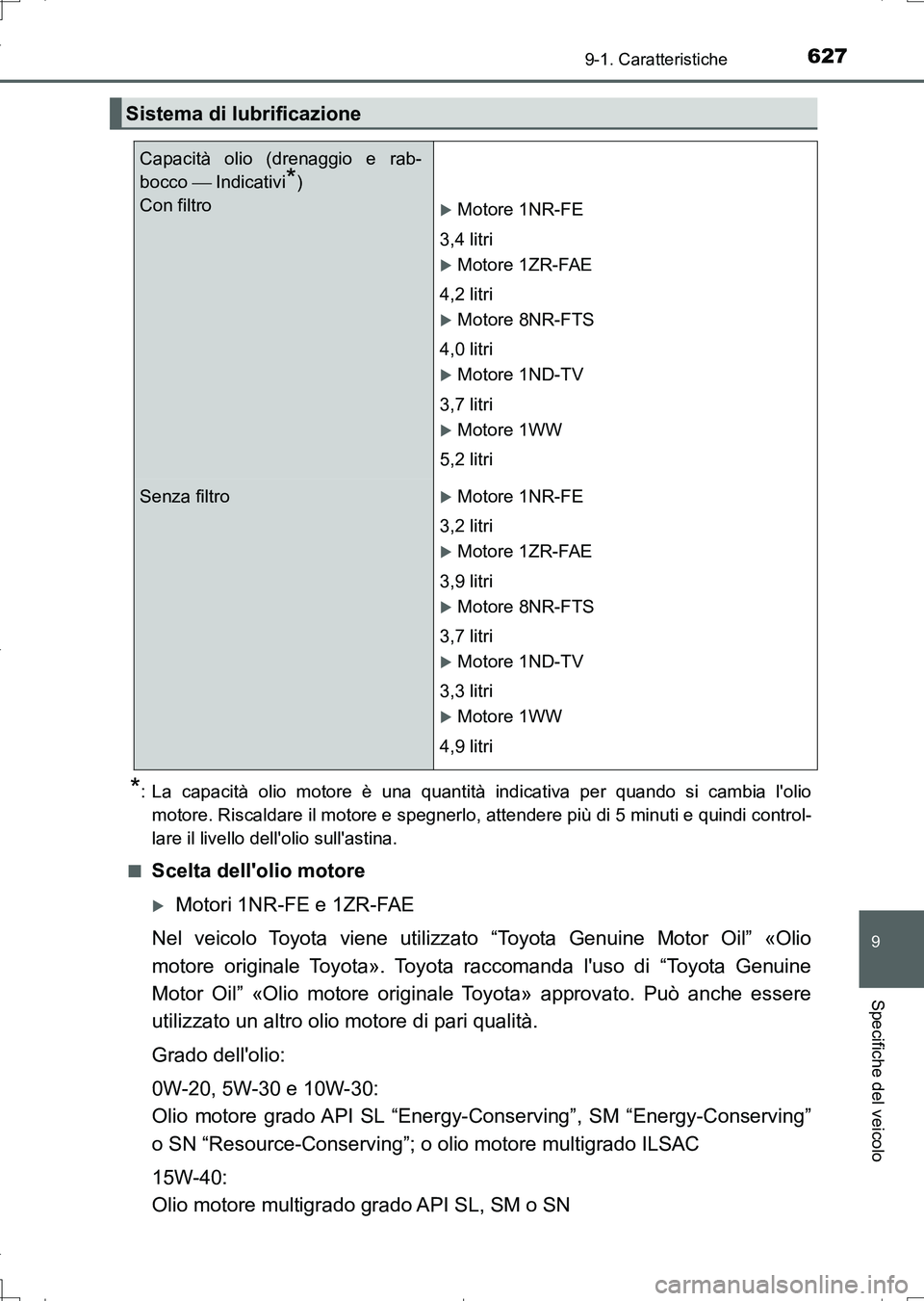

627
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)
*: La capacità olio motore è una quantità indicativa per quando si cambia l'olio
motore. Riscaldare il motore e spegnerlo, attendere più di 5 minuti e quindi control-
lare il livello dell'olio sull'astina.
■
Scelta dell'olio motore
Motori 1NR-FE e 1ZR-FAE
Nel veicolo Toyota viene utilizzato “Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota raccomanda l'uso di “Toyota Genuine
Motor Oil” «Olio motore originale Toyota» approvato. Può anche essere
utilizzato un altro olio motore di pari qualità.
Grado dell'olio:
0W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving”; o olio motore multigrado ILSAC
15W-40:
Olio motore multigrado grado API SL, SM o SN
Sistema di lubrificazione
Capacità olio (drenaggio e rab-
bocco  Indicativi
*)
Con filtro
Motore 1NR-FE
3,4 litri
Motore 1ZR-FAE
4,2 litri
Motore 8NR-FTS
4,0 litri
Motore 1ND-TV
3,7 litri
Motore 1WW
5,2 litri
Senza filtroMotore 1NR-FE
3,2 litri
Motore 1ZR-FAE
3,9 litri
Motore 8NR-FTS
3,7 litri
Motore 1ND-TV
3,3 litri
Motore 1WW
4,9 litri
AURIS Touring Sports_OM_Italian_OM12L17L.book 627 ページ ２０１６年６月２８日　火曜日　午後８時３２分

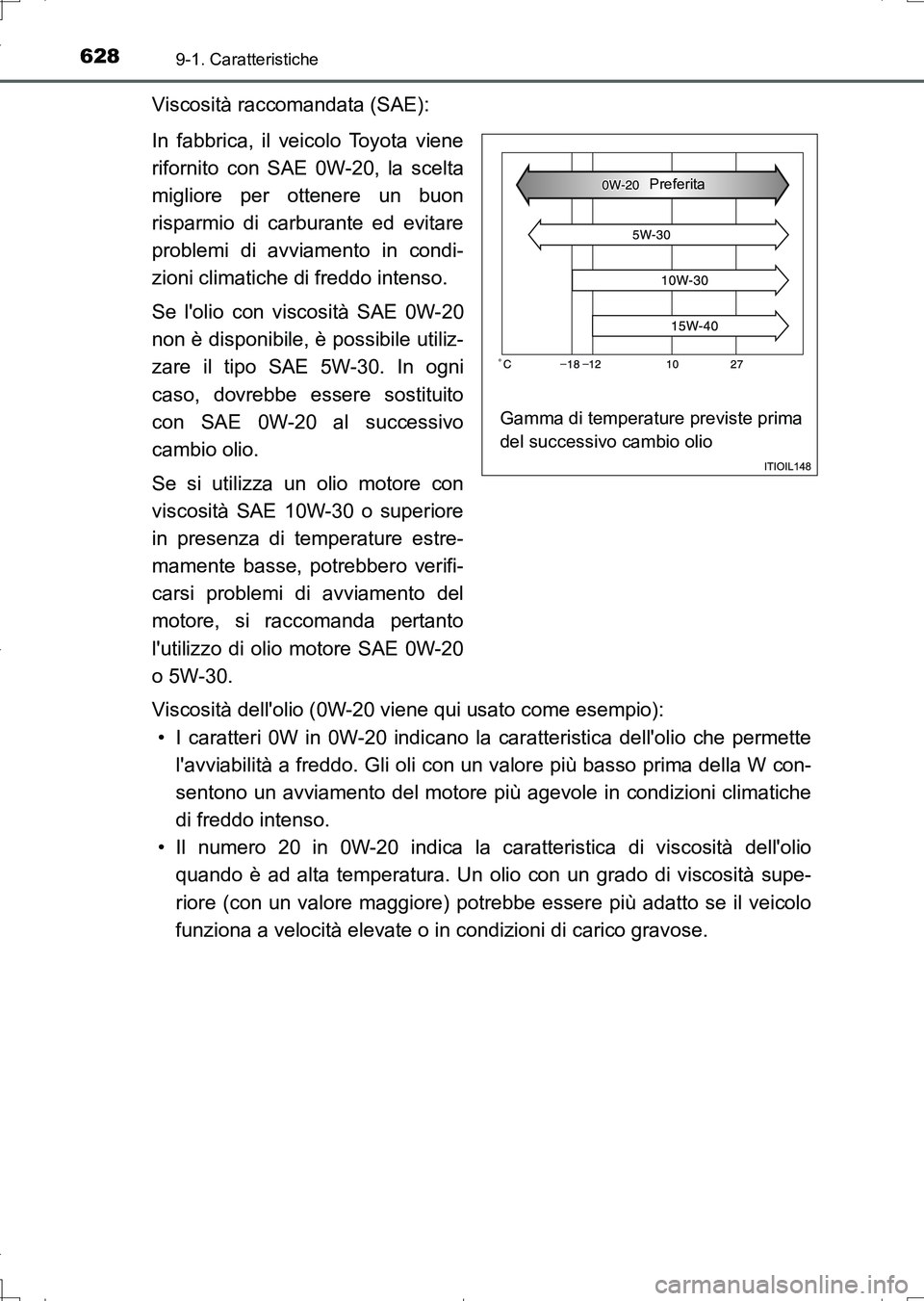

6289-1. Caratteristiche
UK_AURIS_Touring_Sports_EL (OM12L17L)
Viscosità raccomandata (SAE):
In fabbrica, il veicolo Toyota viene
rifornito con SAE 0W-20, la scelta
migliore per ottenere un buon
risparmio di carburante ed evitare
problemi di avviamento in condi-
zioni climatiche di freddo intenso.
Se l'olio con viscosità SAE 0W-20
non è disponibile, è possibile utiliz-
zare il tipo SAE 5W-30. In ogni
caso, dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con
viscosità SAE 10W-30 o superiore
in presenza di temperature estre-
mamente basse, potrebbero verifi-
carsi problemi di avviamento del
motore, si raccomanda pertanto
l'utilizzo di olio motore SAE 0W-20
o 5W-30.
Viscosità dell'olio (0W-20 viene qui usato come esempio):
• I caratteri 0W in 0W-20 indicano la caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.
• Il numero 20 in 0W-20 indica la caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.
Gamma di temperature previste prima
del successivo cambio olio
Preferita
AURIS Touring Sports_OM_Italian_OM12L17L.book 628 ページ ２０１６年６月２８日　火曜日　午後８時３２分

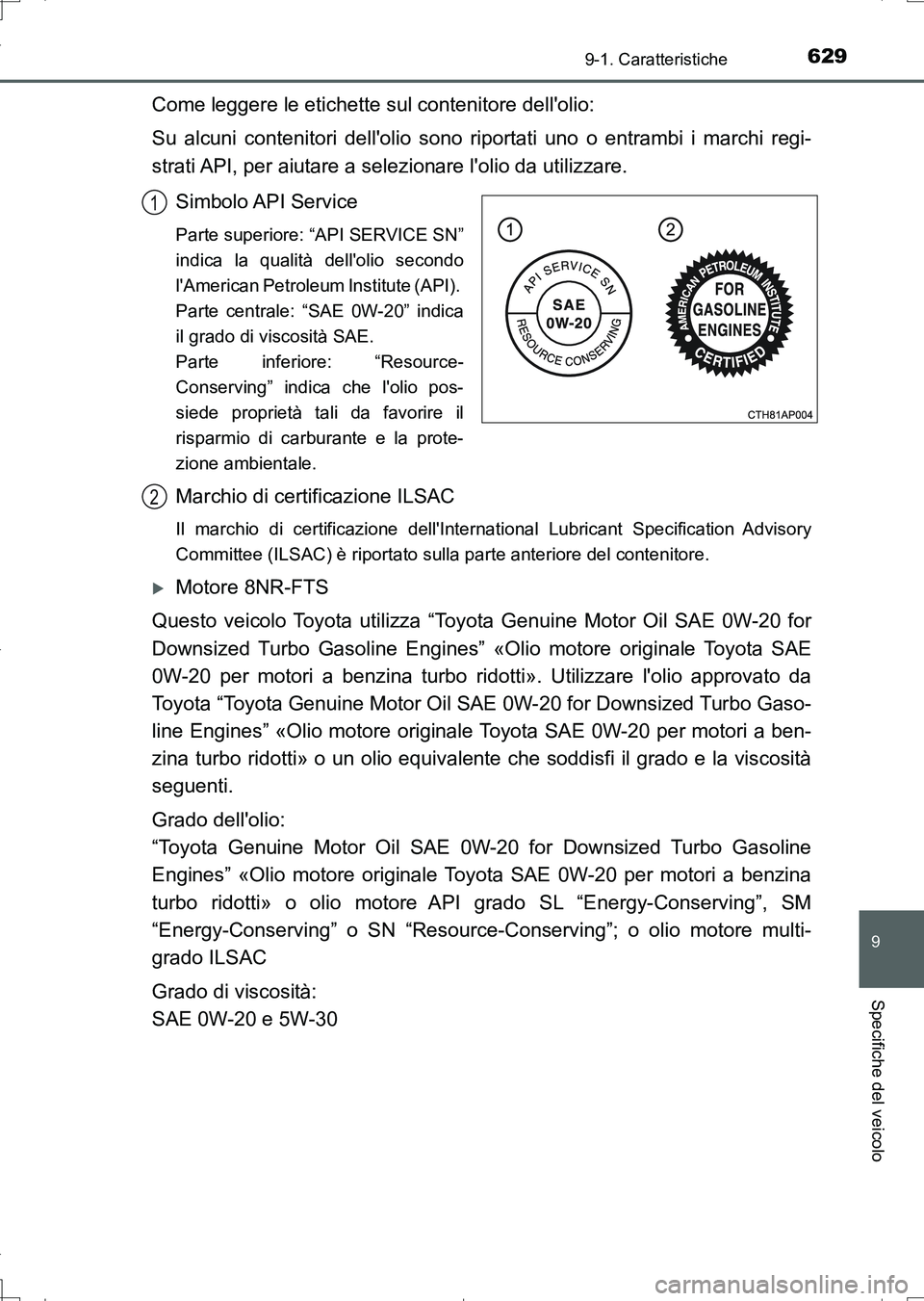

629
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)
Come leggere le etichette sul contenitore dell'olio:
Su alcuni contenitori dell'olio sono riportati uno o entrambi i marchi regi-
strati API, per aiutare a selezionare l'olio da utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SN”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” indica che l'olio pos-
siede proprietà tali da favorire il
risparmio di carburante e la prote-
zione ambientale.
Marchio di certificazione ILSAC
Il marchio di certificazione dell'International Lubricant Specification Advisory
Committee (ILSAC) è riportato sulla parte anteriore del contenitore.
Motore 8NR-FTS
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil SAE 0W-20 for
Downsized Turbo Gasoline Engines” «Olio motore originale Toyota SAE
0W-20 per motori a benzina turbo ridotti». Utilizzare l'olio approvato da
Toyota “Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines” «Olio motore originale Toyota SAE 0W-20 per motori a ben-
zina turbo ridotti» o un olio equivalente che soddisfi il grado e la viscosità
seguenti.
Grado dell'olio:
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” «Olio motore originale Toyota SAE 0W-20 per motori a benzina
turbo ridotti» o olio motore API grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”; o olio motore multi-
grado ILSAC
Grado di viscosità:
SAE 0W-20 e 5W-30
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 629 ページ ２０１６年６月２８日　火曜日　午後８時３２分

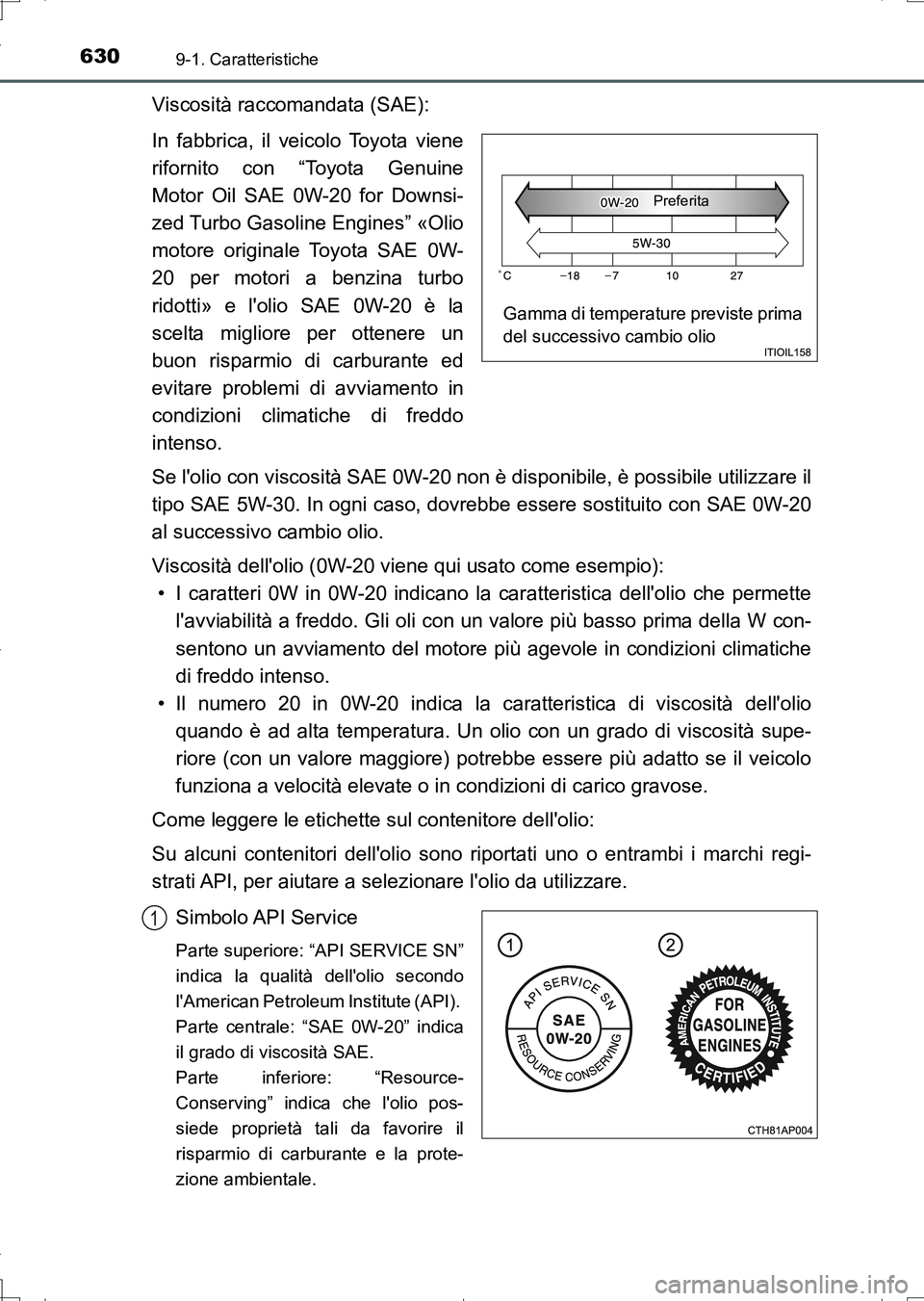

6309-1. Caratteristiche
UK_AURIS_Touring_Sports_EL (OM12L17L)
Viscosità raccomandata (SAE):
In fabbrica, il veicolo Toyota viene
rifornito con “Toyota Genuine
Motor Oil SAE 0W-20 for Downsi-
zed Turbo Gasoline Engines” «Olio
motore originale Toyota SAE 0W-
20 per motori a benzina turbo
ridotti» e l'olio SAE 0W-20 è la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
condizioni climatiche di freddo
intenso.
Se l'olio con viscosità SAE 0W-20 non è disponibile, è possibile utilizzare il
tipo SAE 5W-30. In ogni caso, dovrebbe essere sostituito con SAE 0W-20
al successivo cambio olio.
Viscosità dell'olio (0W-20 viene qui usato come esempio):
• I caratteri 0W in 0W-20 indicano la caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.
• Il numero 20 in 0W-20 indica la caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.
Come leggere le etichette sul contenitore dell'olio:
Su alcuni contenitori dell'olio sono riportati uno o entrambi i marchi regi-
strati API, per aiutare a selezionare l'olio da utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SN”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” indica che l'olio pos-
siede proprietà tali da favorire il
risparmio di carburante e la prote-
zione ambientale.
Gamma di temperature previste prima
del successivo cambio olio
Preferita
1
