4407-3. Manutenção que pode ser feita por si
Capot
Puxe a alavanca de desblo-
queio do capot.
O capot levantará ligeiramente.
Solte o trinco do capot e
levante o capot.
Segure o capot aberto introdu-
zindo o tirante de suporte na
ranhura.
Liberte o fecho pelo interior do veículo para abrir o capot.
1
2
3

4417-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
AVISO
nVerificação antes da condução
Verifique se o capot está completamente fechado e trancado.
Se o capot não estiver devidamente trancado, pode abrir-se enquanto o
veículo estiver em movimento e causar um acidente, podendo resultar em
morte ou ferimentos graves.
nDepois de instalar o tirante de suporte na ranhura
Certifique-se que o tirante apoia com segurança o capot de forma a evitar
que o mesmo caia na sua cabeça ou corpo.
ATENÇÃO
nQuando fechar o capot
Antes de fechar o capot certifique-se que o tirante está bem encaixado na
posição original de forma a poder fechar o capot. Se fechar o capot com o
tirante para cima poderá deformar o capot.

4427-3. Manutenção que pode ser feita por si
Posicionar um macaco de chão
À frente
Atrás
Quando utilizar um macaco de chão, siga as instruções contidas
no manual fornecido com o macaco e execute as operações de
forma segura.
Quando levantar o seu veículo com um macaco de chão, posici-
one o macaco corretamente. O posicionamento incorreto pode
danificar o veículo e causar ferimentos.

4437-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Compar timento do motor
Motor a gasolina
Reservatório do líquido lava
vidros (P. 456)
Reservatório do líquido de
refrigeração do motor
(P. 451)
Tampão do bocal de enchi-
mento de óleo do motor
(P. 448)
Vareta indicadora do nível de
óleo do motor (P. 446)Bateria (P. 453)
Caixa de fusíveis (P. 485)
Ventoinhas elétricas de
arrefecimento
Condensador (P. 453)
Radiador (P. 453)1
2
3
4
5
6
7
8
9

4447-3. Manutenção que pode ser feita por si
Motor diesel
Reservatório do líquido lava
vidros (P. 456)
Reservatório do líquido de
refrigeração do motor
(P. 451)
Tampão do bocal de enchi-
mento de óleo do motor
(P. 448)
Vareta indicadora do nível de
óleo do motor (P. 446)
Filtro de combustível (P. 457)Caixa de fusíveis (P. 485)
Bateria (P. 453)
Ventoinhas elétricas de
arrefecimento
Condensador (P. 453)
Intercooler (P. 453)
Radiador (P. 453)1
2
3
4
5
6
7
8
9
10
11

4457-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
nRemoção da tampa do compartimento do motor
nInstalação das molas
Rode a parte central
Empurre a parte central
Insira
Pressione
Tampa do compartimento do motor
1
2
3
4
ATENÇÃO
nApós instalar a tampa do compartimento do motor
Certifique-se que a tampa fica instalada com segurança, na sua posição
original.

4467-3. Manutenção que pode ser feita por si
Com o motor à temperatura de funcionamento e desligado, verifique
o nível do óleo através da vareta.
nVerificação do nível do óleo do motor
Estacione o veículo num local nivelado. Depois de aquecer o
motor e desligar o motor, aguarde mais de 5 minutos para que o
óleo se deposite no cárter.
Segurando um trapo na extremidade, puxe a vareta.
Limpe a vareta.
Vareta plana: Reinsira a vareta completamente.
Vareta não plana: Reinsira a
vareta não plana completa-
mente com as áreas salien-
tes ( na figura) na direção
do motor.
Óleo do motor
1
2
Motor a gasolinaMotor diesel
3
4
1

4477-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Segurando um trapo na extremidade, puxe a vareta para fora e
verifique o nível do óleo.
Baixo
Normal
Excessivo
A forma da vareta pode diferir dependendo do tipo de veículo ou motor.
Limpe a vareta e volte a introduzi-la, completamente.
5
1
2
3
Vareta planaVareta não plana tipo A
Vareta não plana tipo B
Lado de medição
6

4487-3. Manutenção que pode ser feita por si
nAdição de óleo do motor
Se o nível do óleo estiver abaixo ou perto da marca de nível baixo,
adicione óleo do mesmo tipo do que já estiver no motor.
Verifique o tipo de óleo e pre-
pare os instrumentos neces-
sários antes de adicionar o óleo.
Retire o tampão do bocal de enchimento rodando-o para a
esquerda.
Adicione óleo do motor devagar, verificando através da vareta.
Volte a colocar o tampão do bocal de enchimento rodando-o
para a direita.
nConsumo de óleo do motor
É consumida uma certa quantidade de óleo do motor durante a condução.
Nas seguintes situações o consumo de óleo pode aumentar e ser necessário
acrescentar óleo do motor entre os intervalos de manutenção.
lQuando o motor é novo, por exemplo após a compra do veículo ou da subs-
tituição do motor
lSe utilizar óleo de baixa qualidade ou de viscosidade inadequada
lAo conduzir com velocidades altas do motor ou com carga pesada, ou ao
conduzir acelerando e desacelerando frequentemente
lQuando deixa o motor ao ralenti por um longo período de tempo ou quando
conduz, frequentemente, com trânsito intenso.
Seleção do tipo de óleoP. 602
Quantidade de
óleo
(Baixo → Cheio)

Motor a gaso-
lina1,5 L
Motor diesel 1,3 L
Itens Funil limpo
1
2
3

4497-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção

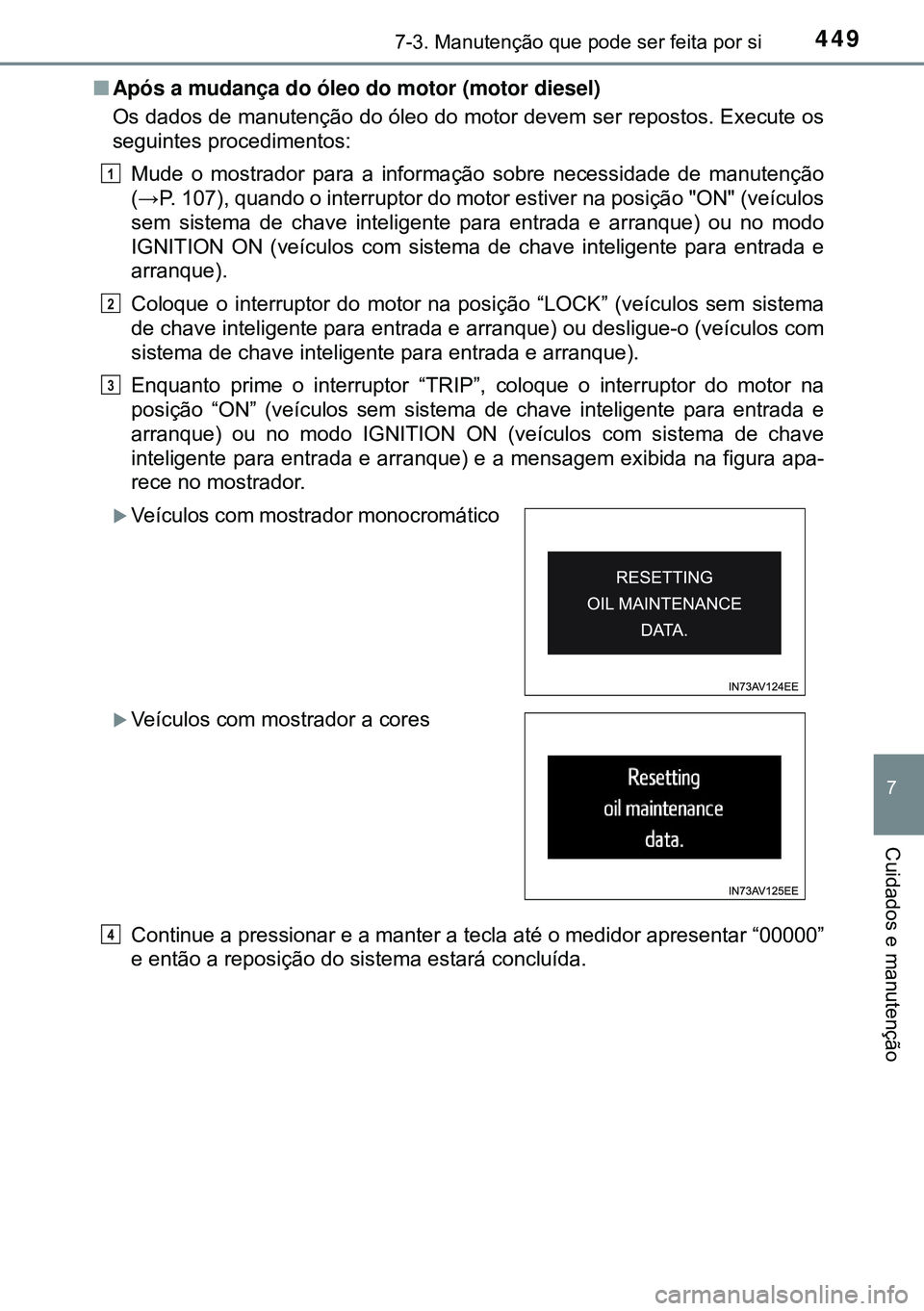

nApós a mudança do óleo do motor (motor diesel)
Os dados de manutenção do óleo do motor devem ser repostos. Execute os
seguintes procedimentos:
Mude o mostrador para a informação sobre necessidade de manutenção
(→P. 107), quando o interruptor do motor estiver na posição "ON" (veículos
sem sistema de chave inteligente para entrada e arranque) ou no modo
IGNITION ON (veículos com sistema de chave inteligente para entrada e
arranque).
Coloque o interruptor do motor na posição “LOCK” (veículos sem sistema
de chave inteligente para entrada e arranque) ou desligue-o (veículos com
sistema de chave inteligente para entrada e arranque).
Enquanto prime o interruptor “TRIP”, coloque o interruptor do motor na
posição “ON” (veículos sem sistema de chave inteligente para entrada e
arranque) ou no modo IGNITION ON (veículos com sistema de chave
inteligente para entrada e arranque) e a mensagem exibida na figura apa-
rece no mostrador.
Continue a pressionar e a manter a tecla até o medidor apresentar “00000”
e então a reposição do sistema estará concluída.
Veículos com mostrador monocromático
Veículos com mostrador a cores
1
2
3
4
