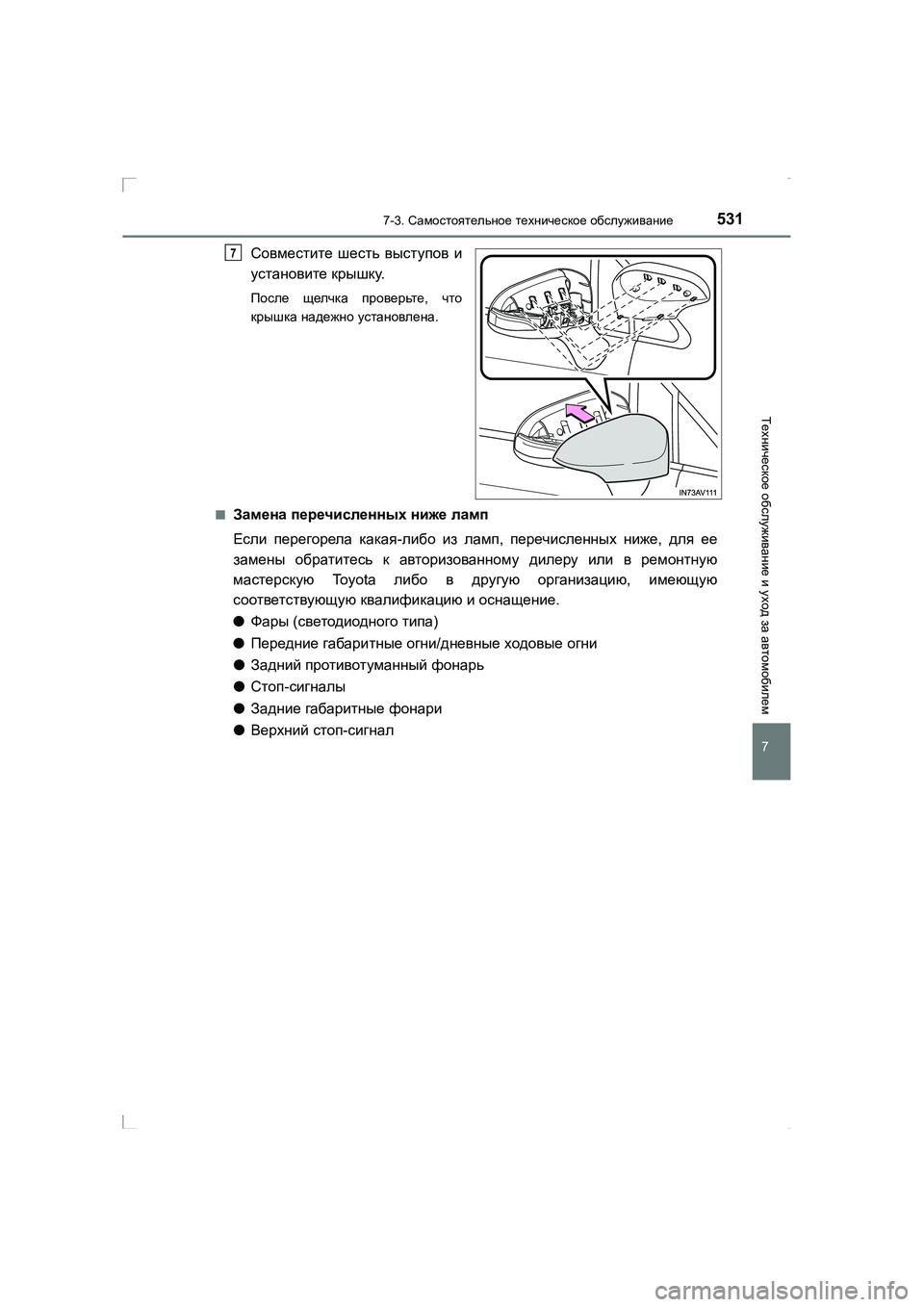

5317-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
Совместите шесть выступов и
установите крышку .
После щелчка проверьте , что
крышка надежно установлена .
■
Замена перечисленных ниже ламп
Если перегорела какая -либо из ламп , перечисленных ниже , для ее
замены обратитесь к авторизованному дилеру или в ремонтную
мастерскую Toyota либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
● Фары (светодиодного типа )
● Передние габаритные огни /дневные ходовые огни
● Задний противотуманный фонарь
● Стоп -сигналы
● Задние габаритные фонари
● Верхний стоп -сигнал
7
AVENSIS_OM_OM20C28R_(RR).book Page 531 Wednesday, February 25 , 2015 10:18 AM

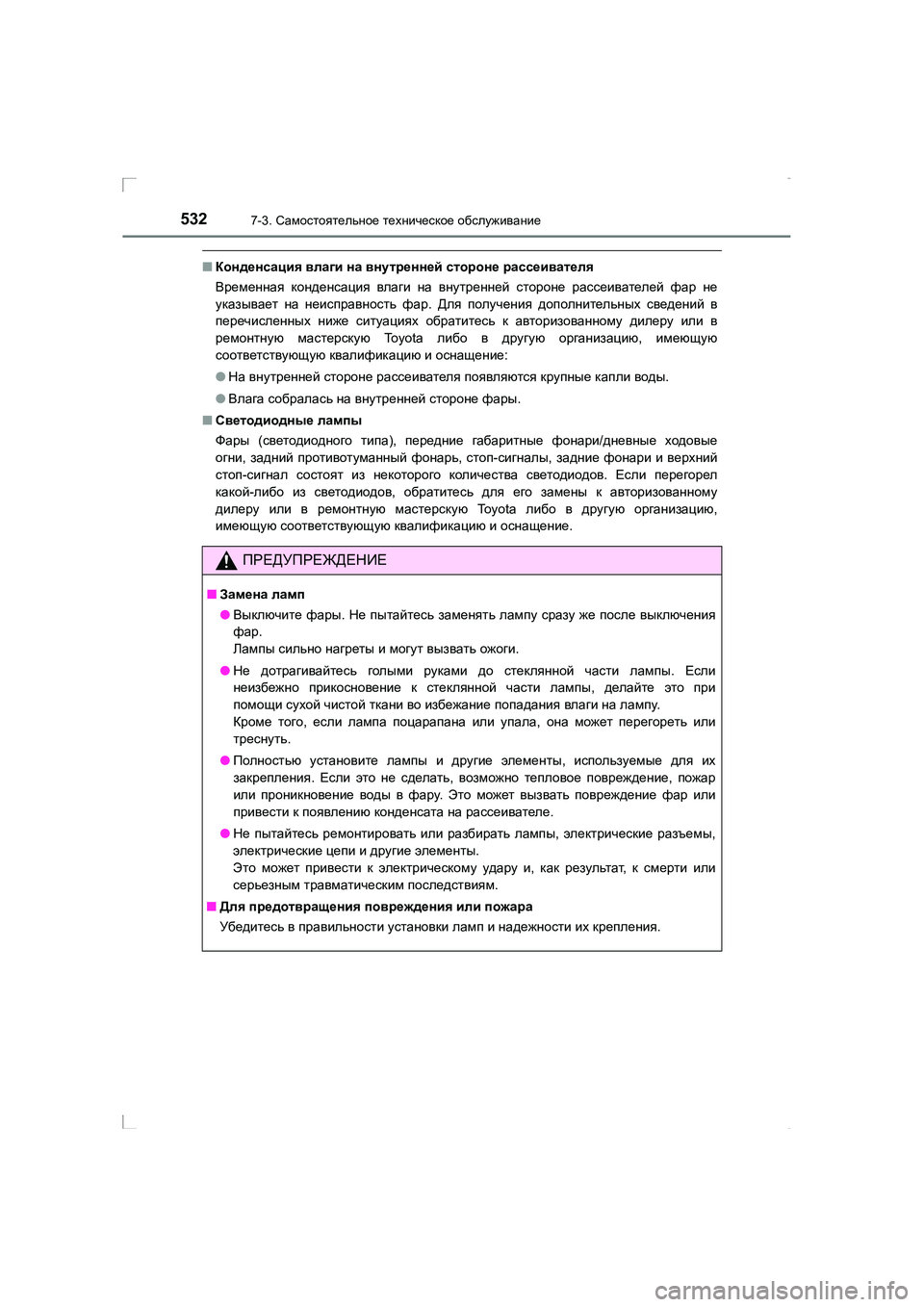

5327-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
■ Конденсация влаги на внутренней стороне рассеивателя
Временная конденсация влаги на внутренней стороне рассеивателей фар не
указывает на неисправность фар . Для получения дополнительных сведений в
перечисленных ниже ситуациях обратитесь к авторизованному дилеру или в
ремонтную мастерскую To y o t a либо в другую организацию , имеющую
соответствующую квалификацию и оснащение :
● На внутренней стороне рассеивателя появляются крупные капли воды .
● Влага собралась на внутренней стороне фары .
■ Светодиодные лампы
Фары (светодиодного типа ), передние габаритные фонари /дневные ходовые
огни , задний противотуманный фонарь , стоп -сигналы , задние фонари и верхний
стоп -сигнал состоят из некоторого количества светодиодов . Если перегорел
какой -либо из светодиодов , обратитесь для его замены к авторизованному
дилеру или в ремонтную мастерскую To y o t a либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
ПРЕДУПРЕЖДЕНИЕ
■Замена ламп
● Выключите фары . Не пытайтесь заменять лампу сразу же после выключения
фар .
Лампы сильно нагреты и могут вызвать ожоги .
● Не дотрагивайтесь голыми руками до стеклянной части лампы . Если
неизбежно прикосновение к стеклянной части лампы , делайте это при
помощи сухой чистой ткани во избежание попадания влаги на лампу .
Кроме того , если лампа поцарапана или упала , она может перегореть или
треснуть .
● Полностью установите лампы и другие элементы , используемые для их
закрепления . Если это не сделать , возможно тепловое повреждение , пожар
или проникновение воды в фару . Это может вызвать повреждение фар или
привести к появлению конденсата на рассеивателе .
● Не пытайтесь ремонтировать или разбирать лампы , электрические разъемы ,
электрические цепи и другие элементы .
Это может привести к электрическому удару и , как результат , к смерти или
серьезным травматическим последствиям .
■ Для предотвращения повреждения или пожара
Убедитесь в правильности установки ламп и надежности их крепления .
AVENSIS_OM_OM20C28R_(RR).book Page 532 Wednesday, February 25 , 2015 10:18 AM

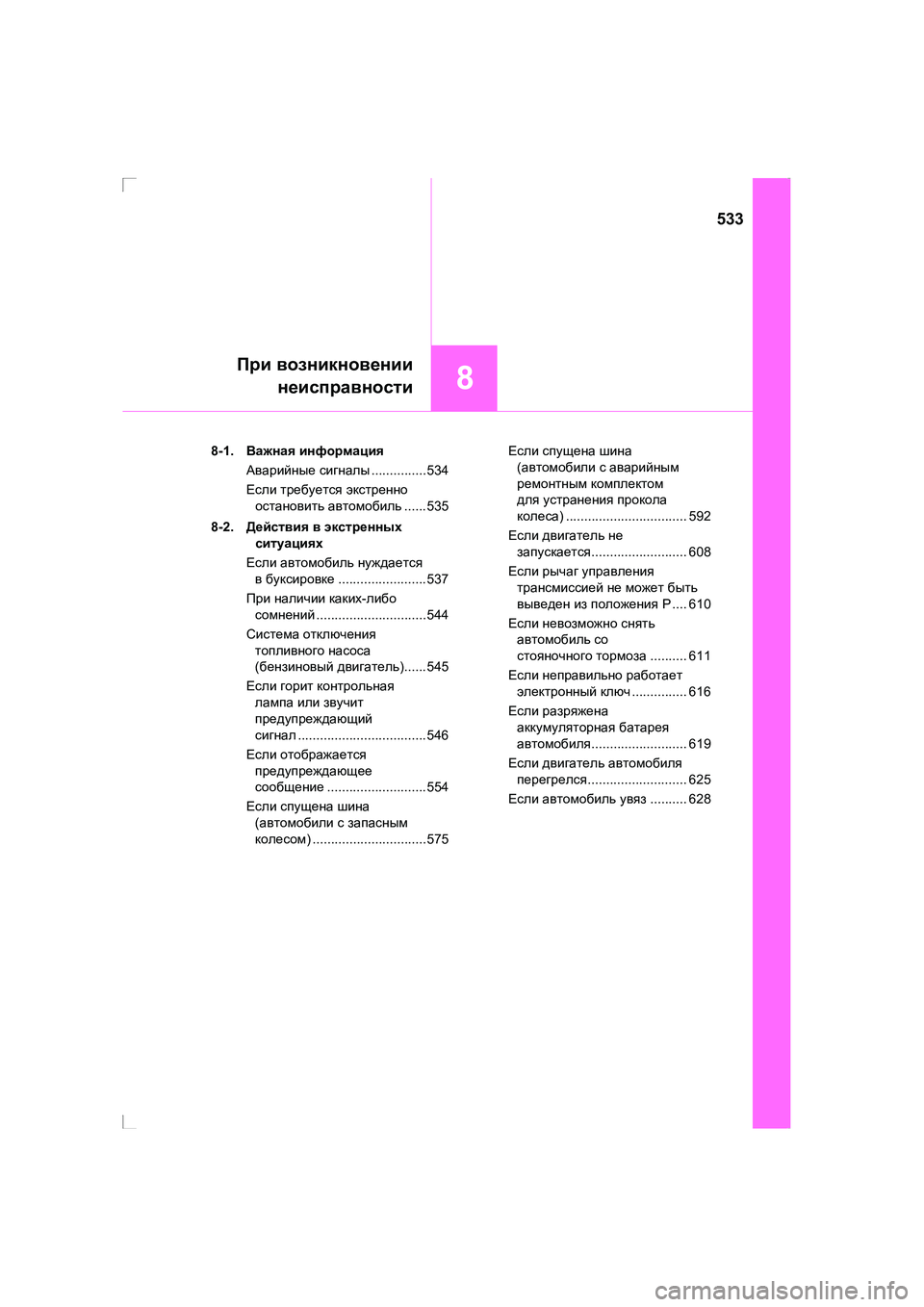

533
8
При возникновении
неисправности
AVENSIS_OM_OM20C28R_(RR) 8-1.
Важная информация
Аварийные сигналы ...............534
Если требуется экстренно
остановить автомобиль ...... 535
8-2. Действия в экстренных
ситуациях
Если автомобиль нуждается
в буксировке ........................ 537
При наличии каких -либо
сомнений ..............................544
Система отключения
топливного насоса
( бензиновый двигатель )...... 545
Если горит контрольная
лампа или звучит
предупреждающий
сигнал ................................... 546
Если отображается
предупреждающее
сообщение ........................... 554
Если спущена шина
( автомобили с запасным
колесом ) ...............................575 Если
спущена шина
( автомобили с аварийным
ремонтным комплектом
для устранения прокола
колеса ) ................................. 592
Если двигатель не
запускается .......................... 608
Если рычаг управления
трансмиссией не может быть
выведен из положения P .... 610
Если невозможно снять
автомобиль со
стояночного тормоза .......... 611
Если неправильно работает
электронный ключ ............... 616
Если разряжена
аккумуляторная батарея
автомобиля .......................... 619
Если двигатель автомобиля
перегрелся ........................... 625
Если автомобиль увяз .......... 628
AVENSIS_OM_OM20C28R_(RR).book Page 533 Wednesday, February 25 , 2015 10:18 AM

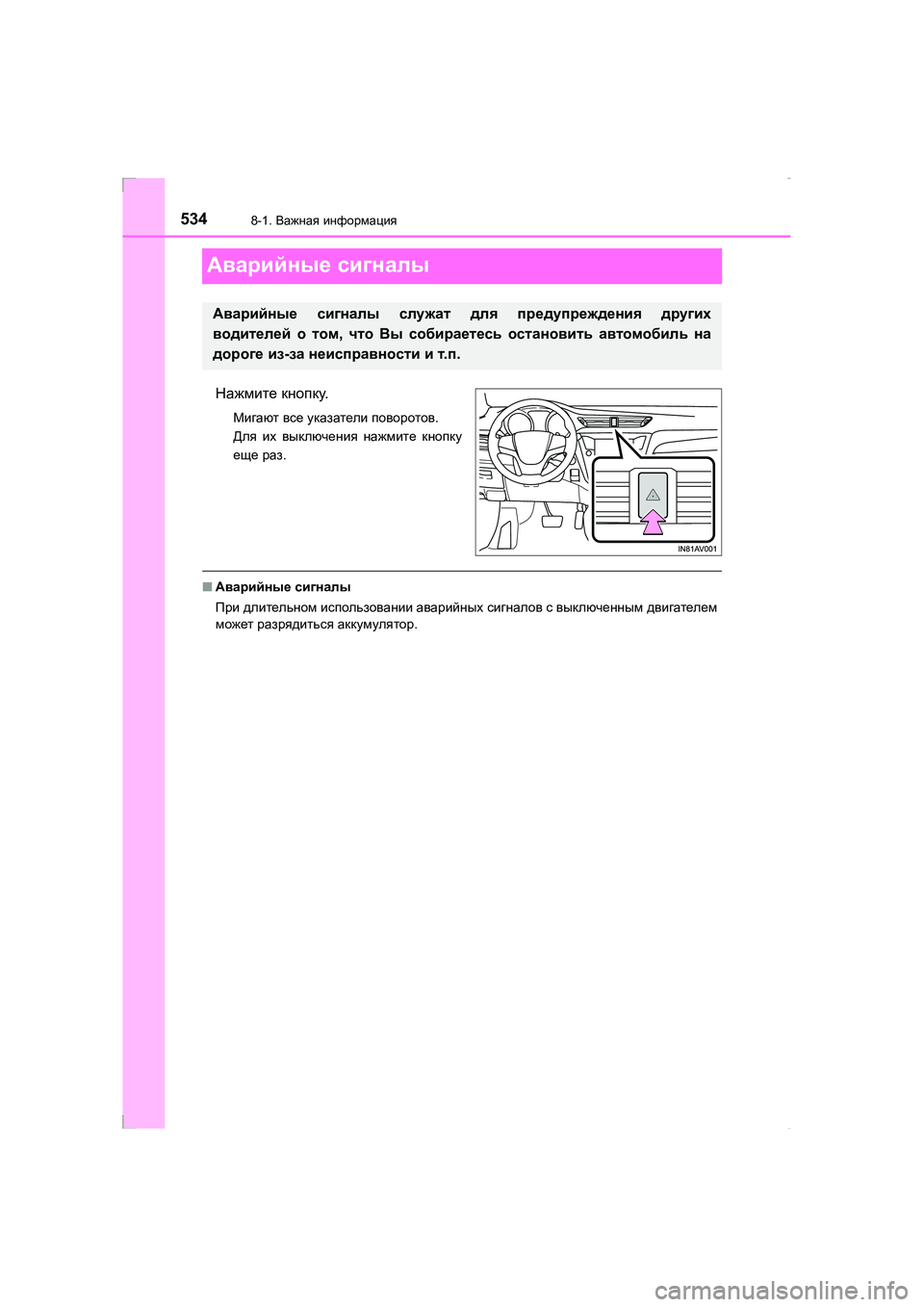

5348-1. Важная информация
AVENSIS_OM_OM20C28R_(RR)
Аварийные сигналы
Нажмите кнопку .
Мигают все указатели поворотов .
Для их выключения нажмите кнопку
еще раз .
■Аварийные сигналы
При длительном использовании аварийных сигналов с выключенным двигателем
может разрядиться аккумулятор .
Аварийные сигналы служат для предупреждения других
водителей о том , что Вы собираетесь остановить автомобиль на
дороге из -за неисправности и т .п .
AVENSIS_OM_OM20C28R_(RR).book Page 534 Wednesday, February 25 , 2015 10:18 AM

5358-1. Важная информация
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

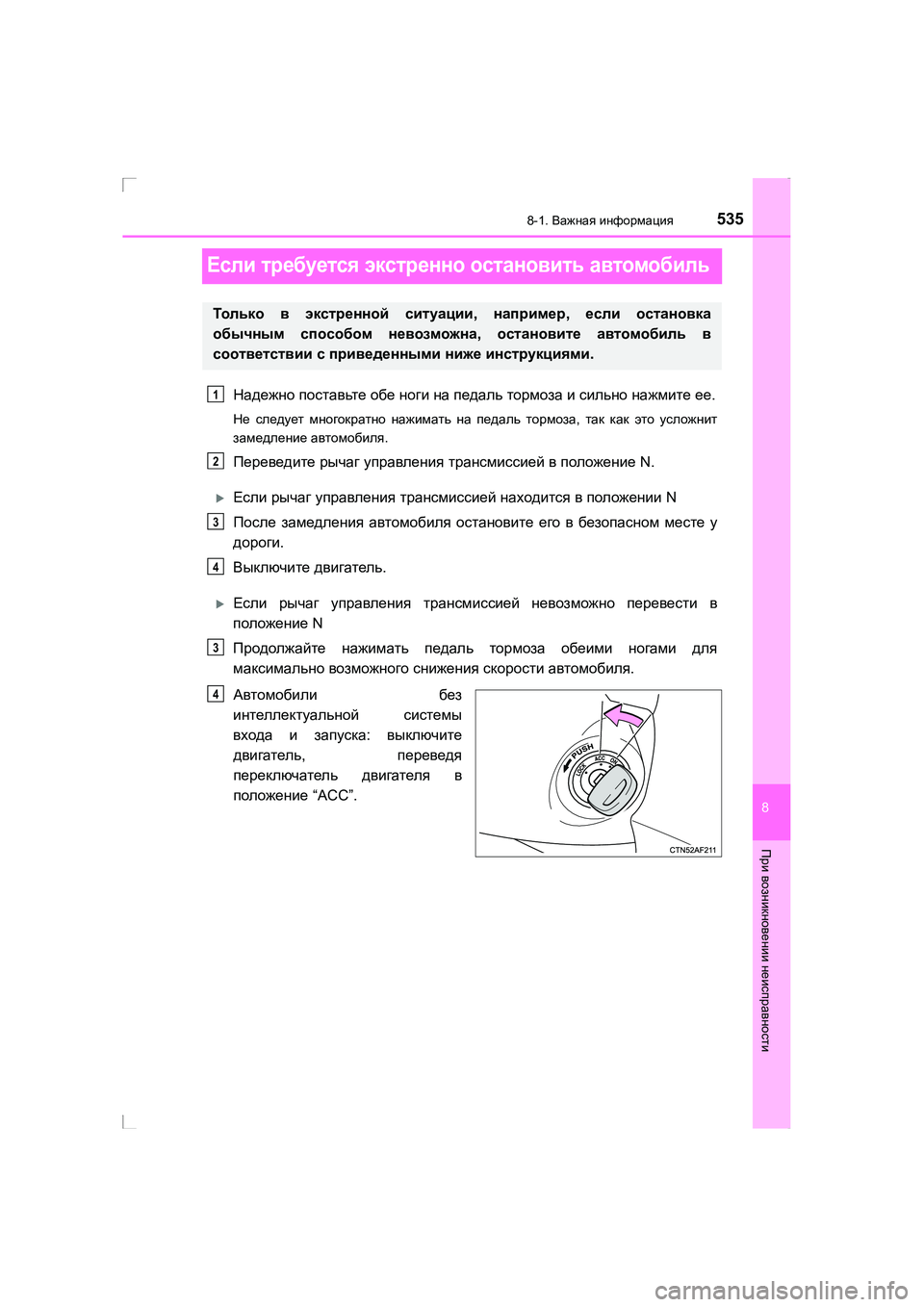

Если требуется экстренно остановить автомобиль
Надежно поставьте обе ноги на педаль тормоза и сильно нажмите ее .
Не следует многократно нажимать на педаль тормоза , так как это усложнит
замедление автомобиля .
Переведите рычаг управления трансмиссией в положение N.
XЕсли рычаг управления трансмиссией находится в положении N
После замедления автомобиля остановите его в безопасном месте у
дороги .
Выключите двигатель .
XЕсли рычаг управления трансмиссией невозможно перевести в
положение N
Продолжайте нажимать педаль тормоза обеими ногами для
максимально возможного снижения скорости автомобиля .
Автомобили без
интеллектуальной системы
входа и запуска : выключите
двигатель , переведя
переключатель двигателя в
положение “ACC”.
Тол ь к о в экстренной ситуации , например , если остановка
обычным способом невозможна , остановите автомобиль в
соответствии с приведенными ниже инструкциями .
1
2
3
4
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 535 Wednesday, February 25 , 2015 10:18 AM

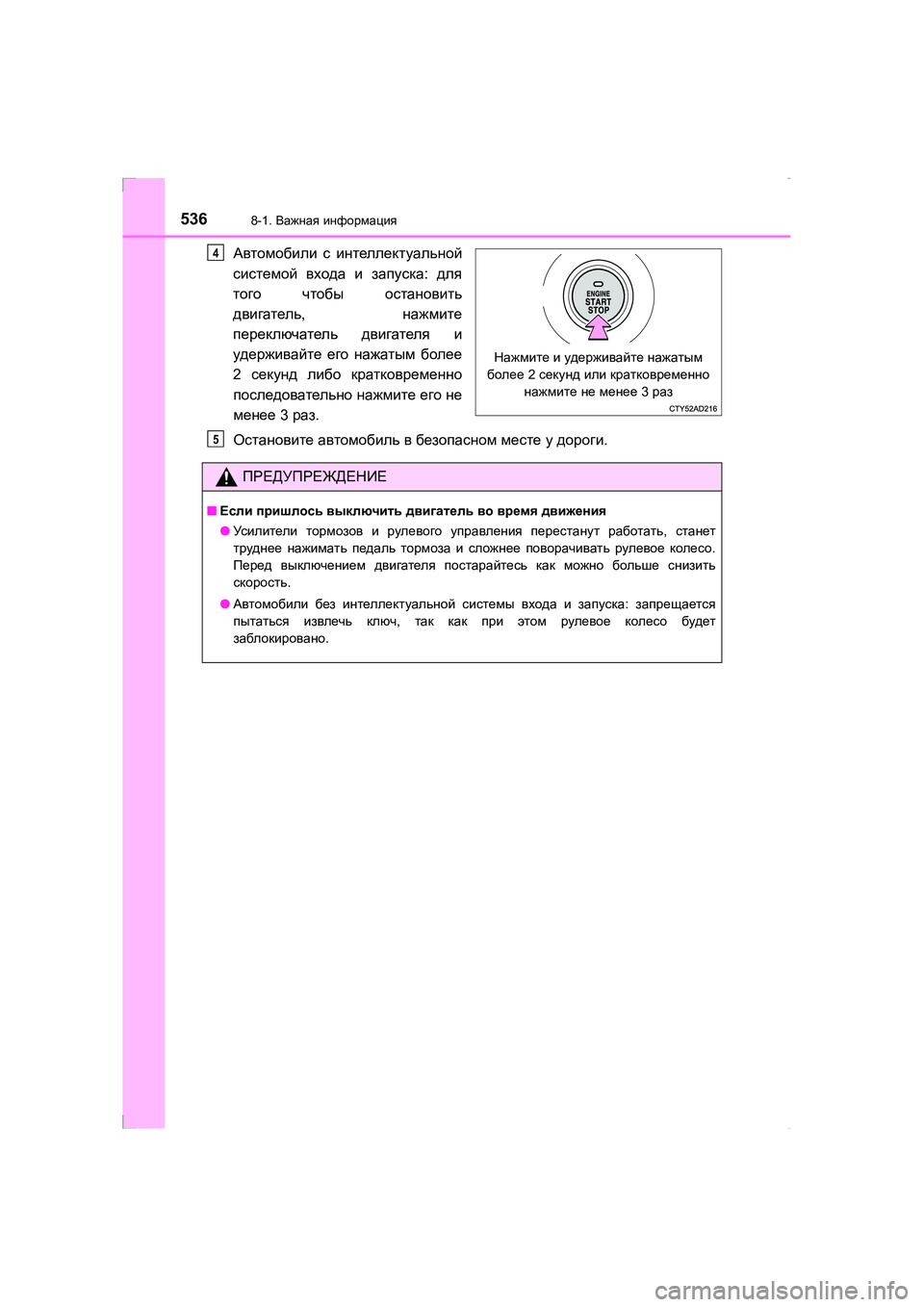

5368-1. Важная информация
AVENSIS_OM_OM20C28R_(RR)
Автомобили с интеллектуальной
системой входа и запуска : для
того чтобы остановить
двигатель , нажмите
переключатель двигателя и
удерживайте его нажатым более
2 секунд либо кратковременно
последовательно нажмите его не
менее 3 раз .
Остановите автомобиль в безопасном месте у дороги .
Нажмите и удерживайте нажатым
более 2 секунд или кратковременно
нажмите не менее 3 раз
4
ПРЕДУПРЕЖДЕНИЕ
■Если пришлось выключить двигатель во время движения
● Ус и л и т ел и тормозов и рулевого управления перестанут работать , станет
труднее нажимать педаль тормоза и сложнее поворачивать рулевое колесо .
Перед выключением двигателя постарайтесь как можно больше снизить
скорость .
● Автомобили без интеллектуальной системы входа и запуска : запрещается
пытаться извлечь ключ , так как при этом рулевое колесо будет
заблокировано .
5
AVENSIS_OM_OM20C28R_(RR).book Page 536 Wednesday, February 25 , 2015 10:18 AM

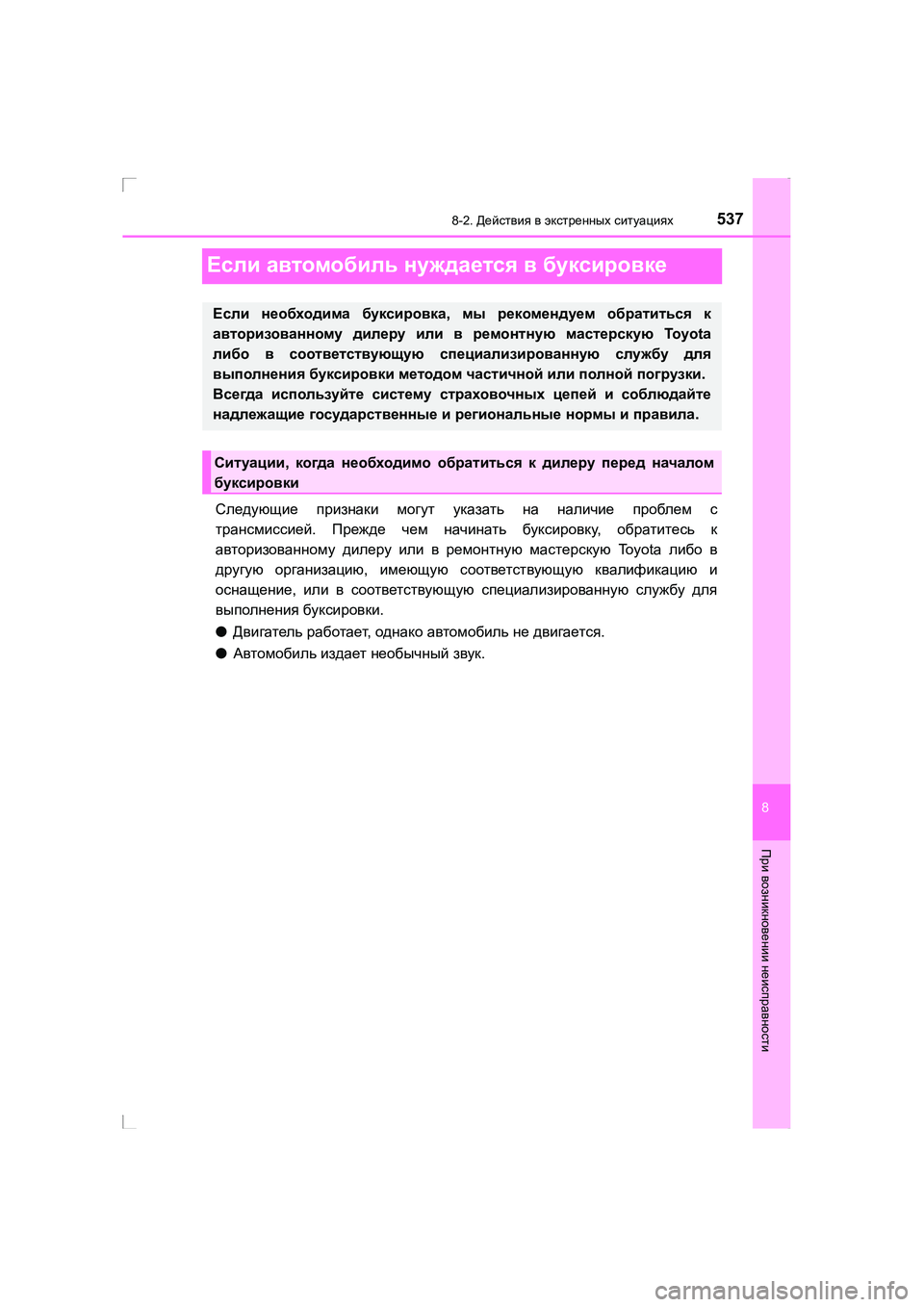

5378-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
Если автомобиль нуждается в буксировке
Следующие признаки могут указать на наличие проблем с
трансмиссией . Прежде чем начинать буксировку , обратитесь к
авторизованному дилеру или в ремонтную мастерскую Toyota либо в
другую организацию , имеющую соответствующую квалификацию и
оснащение , или в соответствующую специализированную службу для
выполнения буксировки .
● Двигатель работает , однако автомобиль не двигается .
● Автомобиль издает необычный звук .
Если необходима буксировка , мы рекомендуем обратиться к
авторизованному дилеру или в ремонтную мастерскую To y o t a
либо в соответствующую специализированную службу для
выполнения буксировки методом частичной или полной погрузки .
Всегда используйте систему страховочных цепей и соблюдайте
надлежащие государственные и региональные нормы и правила .
Ситуации , когда необходимо обратиться к дилеру перед началом
буксировки
AVENSIS_OM_OM20C28R_(RR).book Page 537 Wednesday, February 25 , 2015 10:18 AM

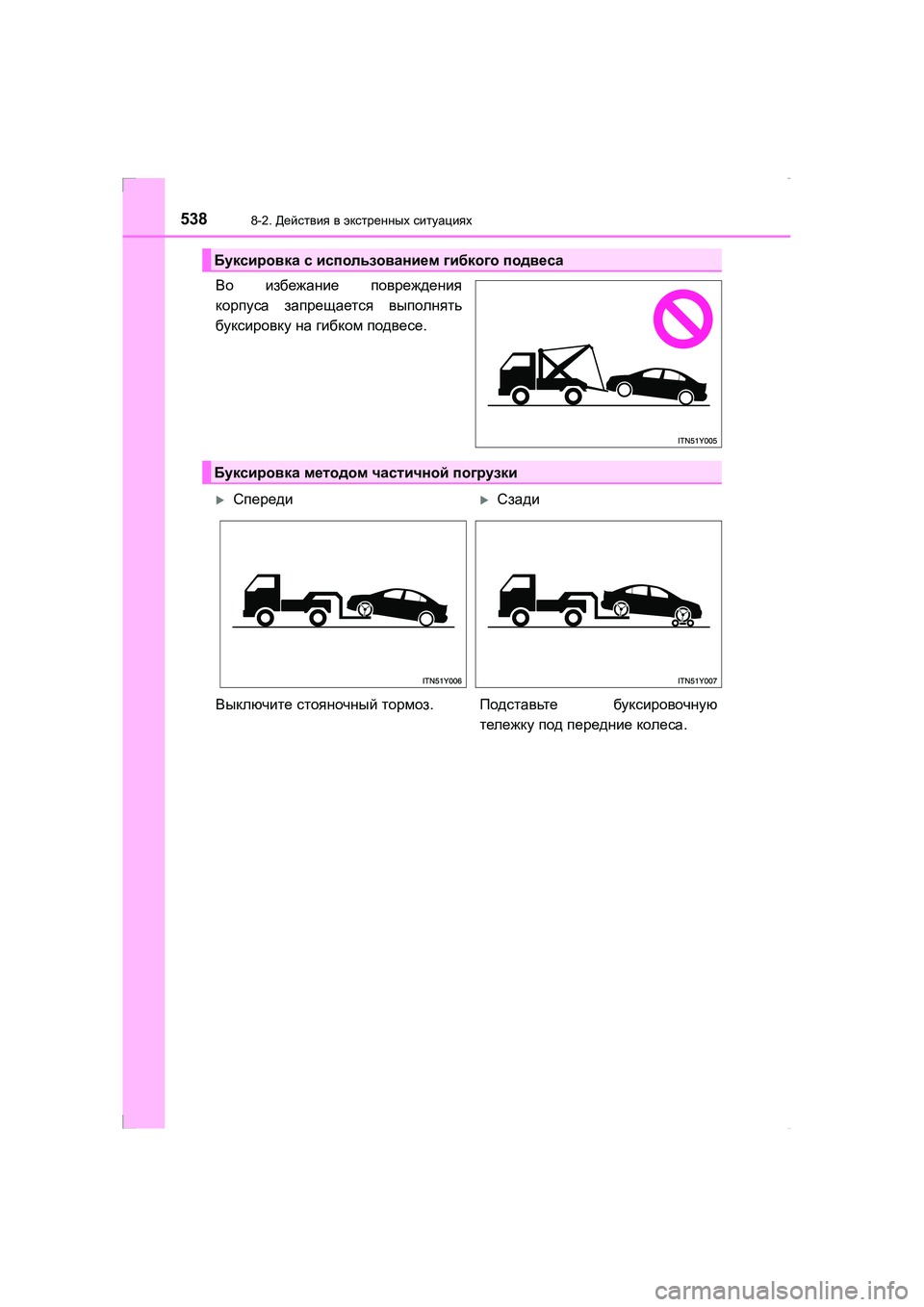

5388-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
Во избежание повреждения
корпуса запрещается выполнять
буксировку на гибком подвесе .
Буксировка с использованием гибкого подвеса
Буксировка методом частичной погрузки
XСпередиXСзади
Выключите стояночный тормоз . Подставьте буксировочную
тележку под передние колеса .
AVENSIS_OM_OM20C28R_(RR).book Page 538 Wednesday, February 25 , 2015 10:18 AM

5398-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
При перевозке автомобиля на безбортовой платформе его необходимо
закрепить , используя крепления в точках , показанных на рисунке .
Используйте противооткатные упоры для передних колес во избежание
скатывания автомобиля .
Закрепите автомобиль , зафиксировав колеса на платформе
буксирующего грузовика , как показано на рисунке .
При использовании цепей или
тросов для крепления автомобиля
углы , закрашенные черным ,
должны быть равны 45°.
Не натягивайте чрезмерно цепи
или тросы . Это может привести к
повреждению автомобиля .
Использование эвакуатора
XСпередиXСзади
AVENSIS_OM_OM20C28R_(RR).book Page 539 Wednesday, February 25 , 2015 10:18 AM

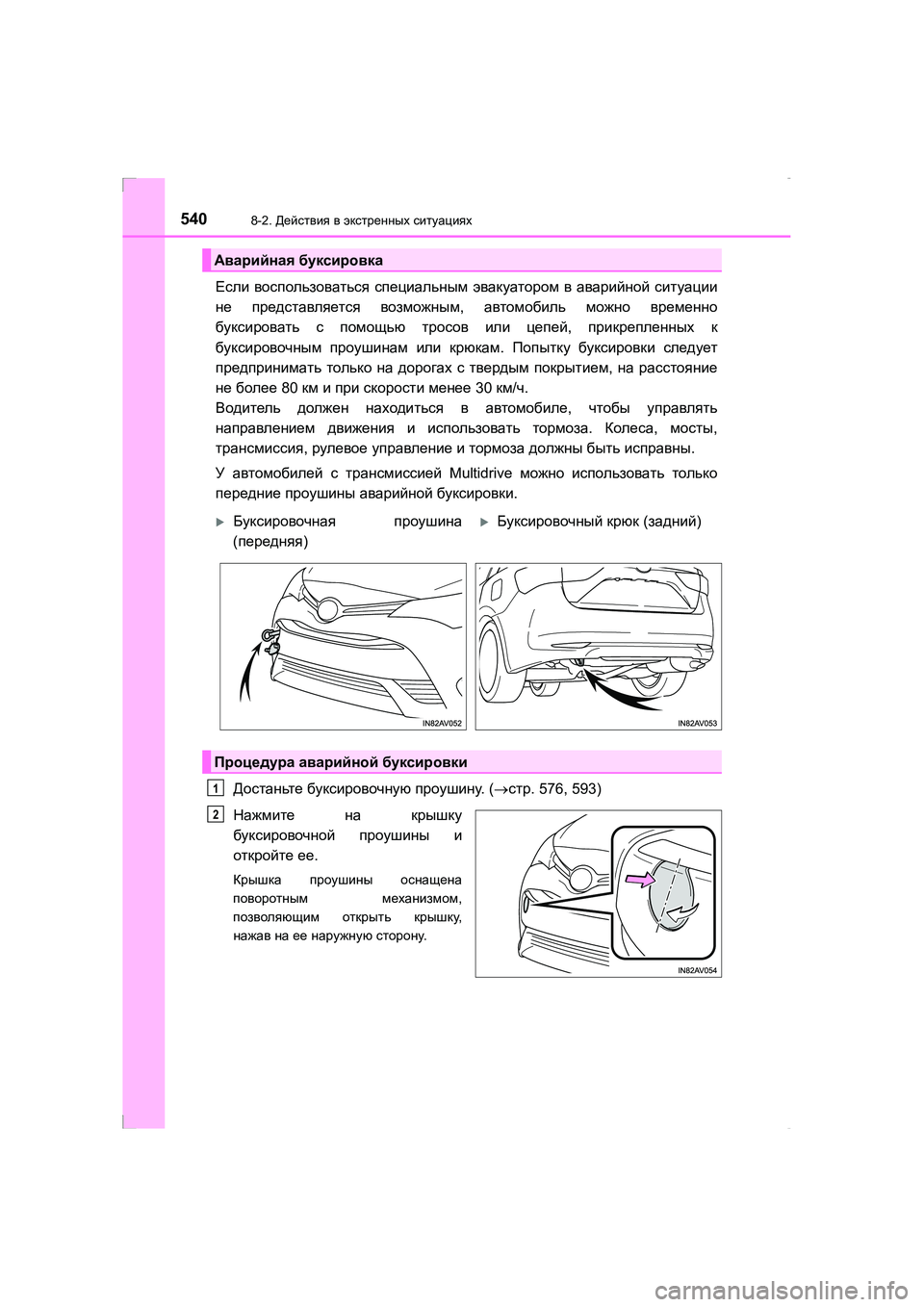

5408-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
Если воспользоваться специальным эвакуатором в аварийной ситуации
не представляется возможным , автомобиль можно временно
буксировать с помощью тросов или цепей , прикрепленных к
буксировочным проушинам или крюкам . Попытку буксировки следует
предпринимать только на дорогах с твердым покрытием , на расстояние
не более 80 км и при скорости менее 30 км/ч .
Водитель должен находиться в автомобиле , чтобы управлять
направлением движения и использовать тормоза . Колеса , мосты ,
трансмиссия , рулевое управление и тормоза должны быть исправны .
У автомобилей с трансмиссией Multidrive можно использовать только
передние проушины аварийной буксировки .
Достаньте буксировочную проушину . (→ стр . 576, 593)
Нажмите на крышку
буксировочной проушины и
откройте ее .
Крышка проушины оснащена
поворотным механизмом ,
позволяющим открыть крышку ,
нажав на ее наружную сторону .
Аварийная буксировка
XБуксировочная проушина
( передняя )XБуксировочный крюк (задний )
Процедура аварийной буксировки
1
2
