TOYOTA AVENSIS 2017 Manuale de Empleo (in Spanish)

4617-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados

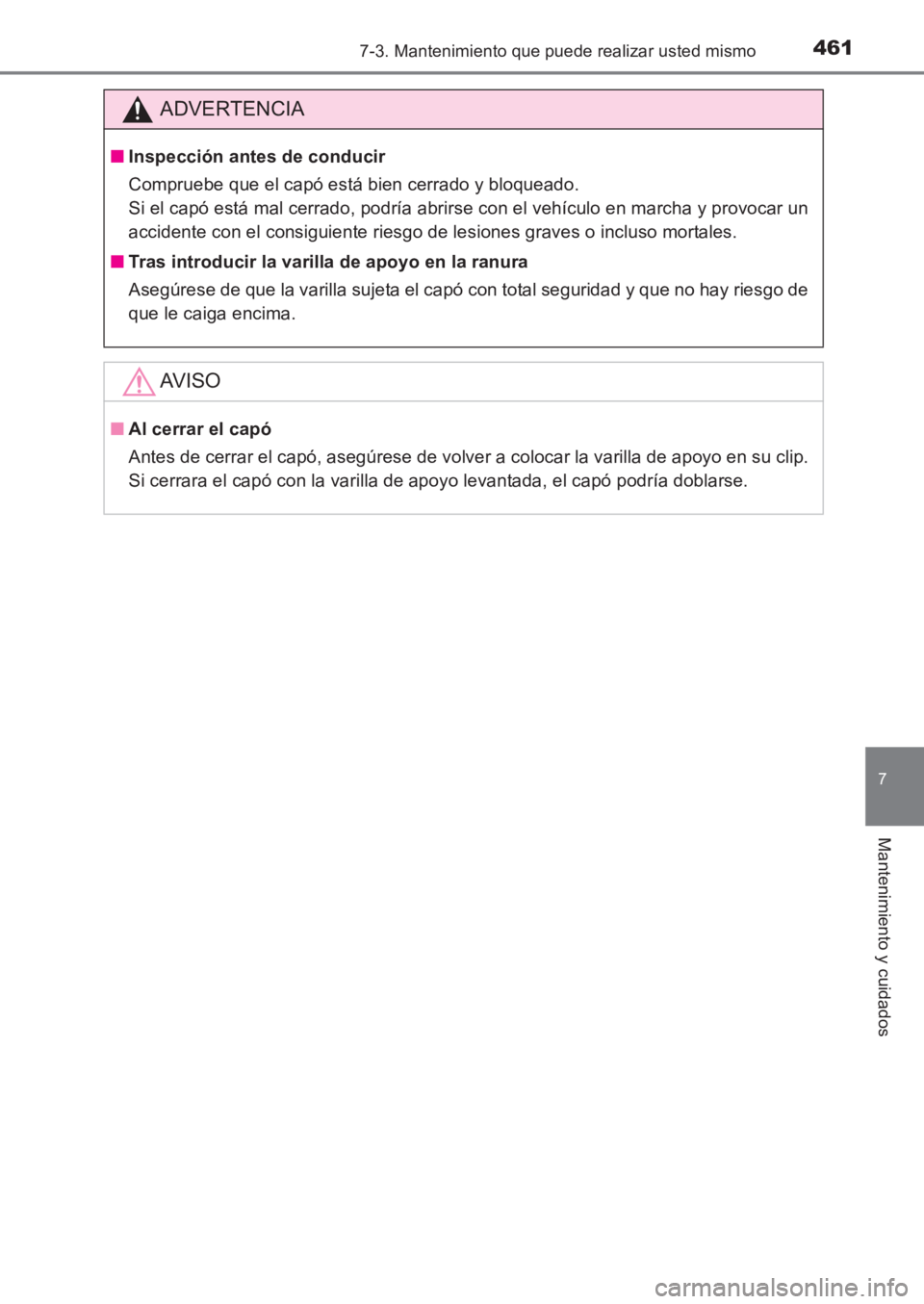

ADVERTENCIA
■Inspección antes de conducir
Compruebe que el capó está bien cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un
accidente con el consiguiente riesgo de lesiones graves o incluso mortales.
■ Tras introducir la varilla de apoyo en la ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de
que le caiga encima.
AV I S O
■Al cerrar el capó
Antes de cerrar el capó, asegúrese de volver a colocar la varilla de apoyo en su clip.
Si cerrara el capó con la varilla de apoyo levantada, el capó podría doblarse.
AVENSIS_OM_OM20C69S_(ES).book Page 461 Wednesday, June 15, 20 16 12:26 PM

4627-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)

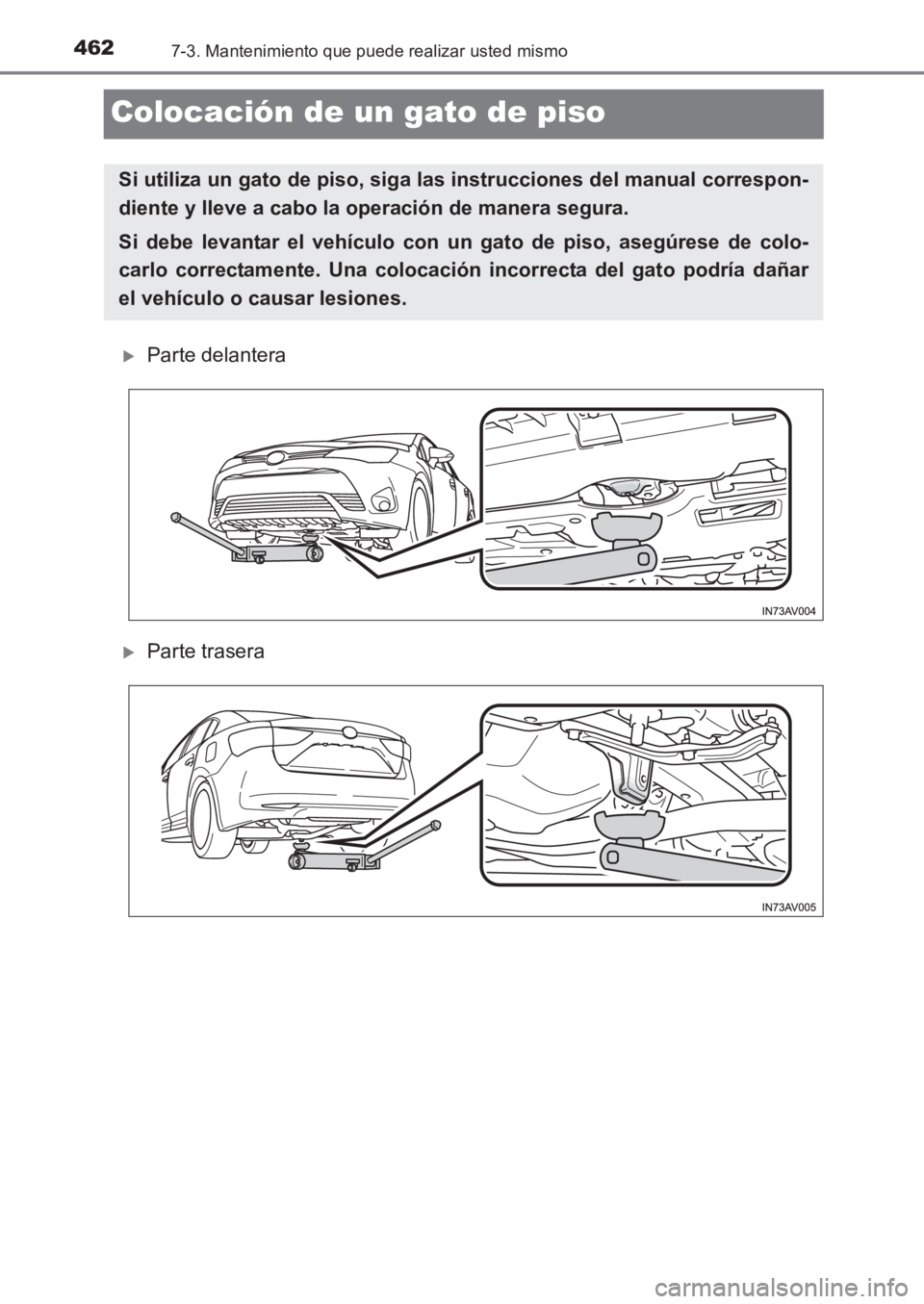

Colocación de un gato de piso
XParte delantera
XParte trasera
Si utiliza un gato de piso, siga las instrucciones del manual correspon-
diente y lleve a cabo la operación de manera segura.
Si debe levantar el vehículo con un gato de piso, asegúrese de colo-
carlo correctamente. Una colocación incorrecta del gato podría dañar
el vehículo o causar lesiones.
AVENSIS_OM_OM20C69S_(ES).book Page 462 Wednesday, June 15, 20 16 12:26 PM

4637-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados

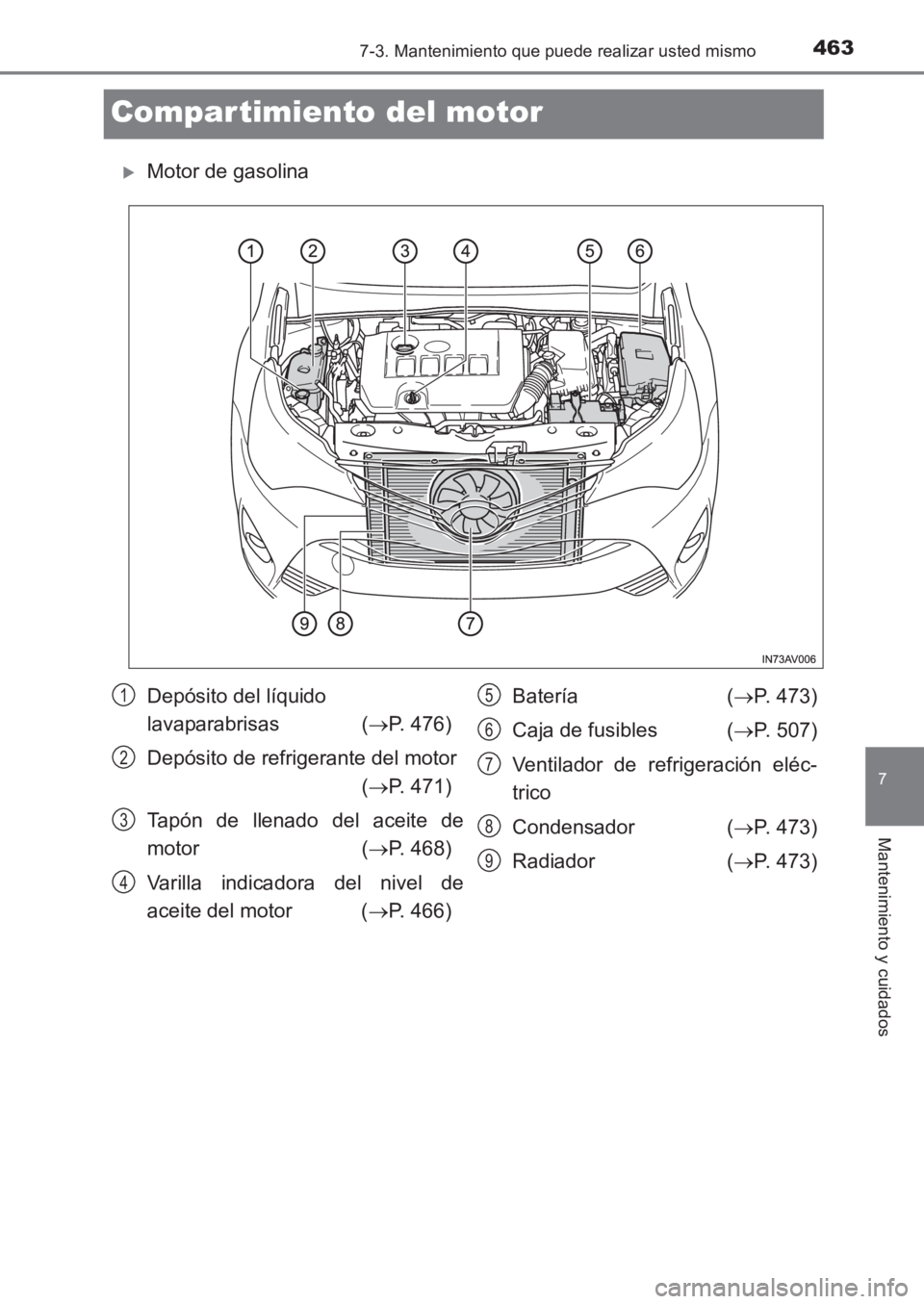

Compar timiento del motor
XMotor de gasolina
Depósito del líquido
lavaparabrisas (→P. 476)
Depósito de refrigerante del motor (→ P. 471)
Tapón de llenado del aceite de
motor ( →P. 468)
Varilla indicadora del nivel de
aceite del motor ( →P. 466) Batería (
→P. 473)
Caja de fusibles ( →P. 507)
Ventilador de refrigeración eléc-
trico
Condensador ( →P. 473)
Radiador ( →P. 473)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C69S_(ES).book Page 463 Wednesday, June 15, 20 16 12:26 PM

4647-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)

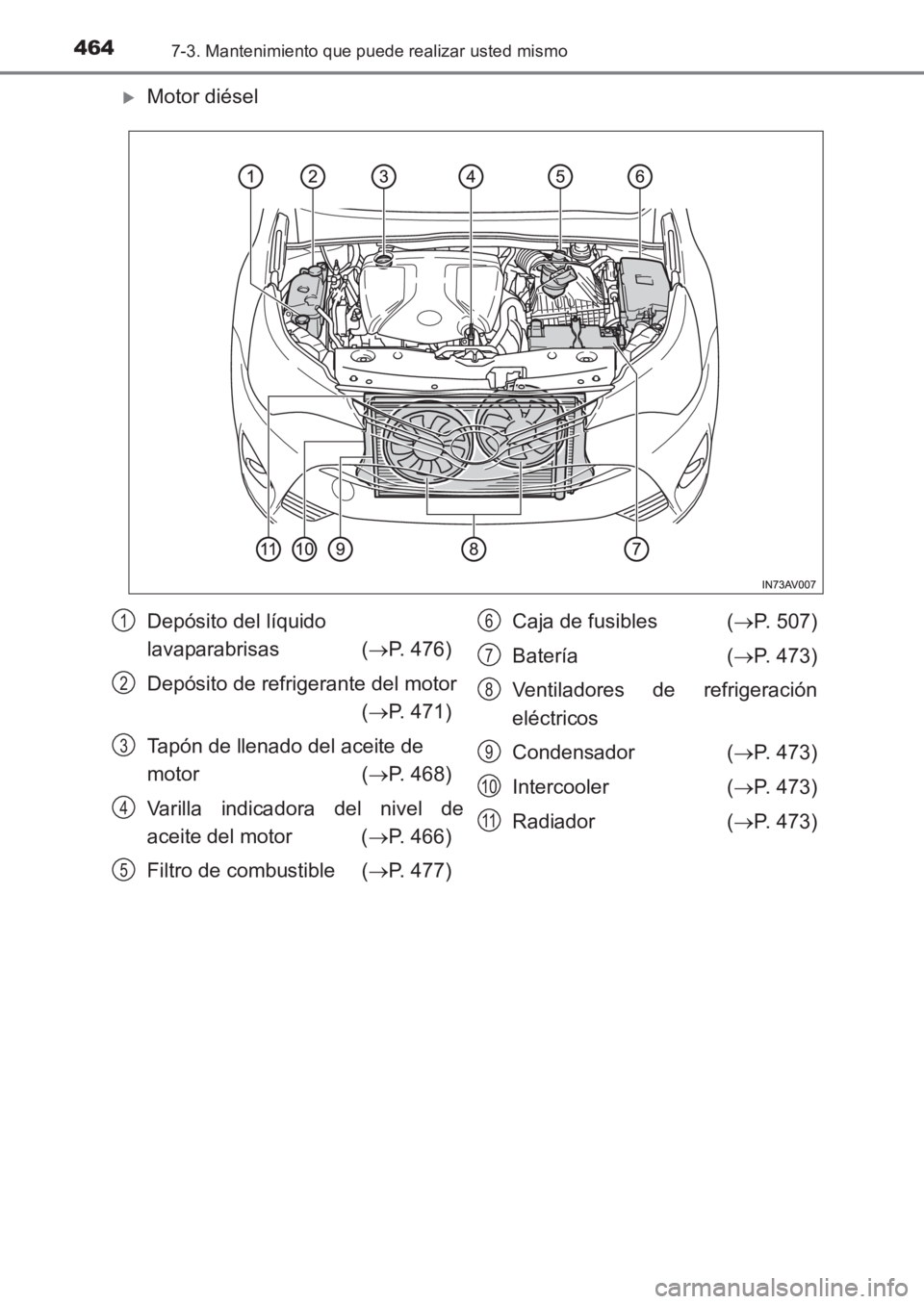

XMotor diésel
Depósito del líquido
lavaparabrisas (→P. 476)
Depósito de refrigerante del motor (→ P. 471)
Tapón de llenado del aceite de
motor ( →P. 468)
Varilla indicadora del nivel de
aceite del motor ( →P. 466)
Filtro de combustible ( →P. 477) Caja de fusibles (
→P. 507)
Batería ( →P. 473)
Ventiladores de refrigeración
eléctricos
Condensador ( →P. 473)
Intercooler ( →P. 473)
Radiador ( →P. 473)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C69S_(ES).book Page 464 Wednesday, June 15, 20 16 12:26 PM

4657-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados

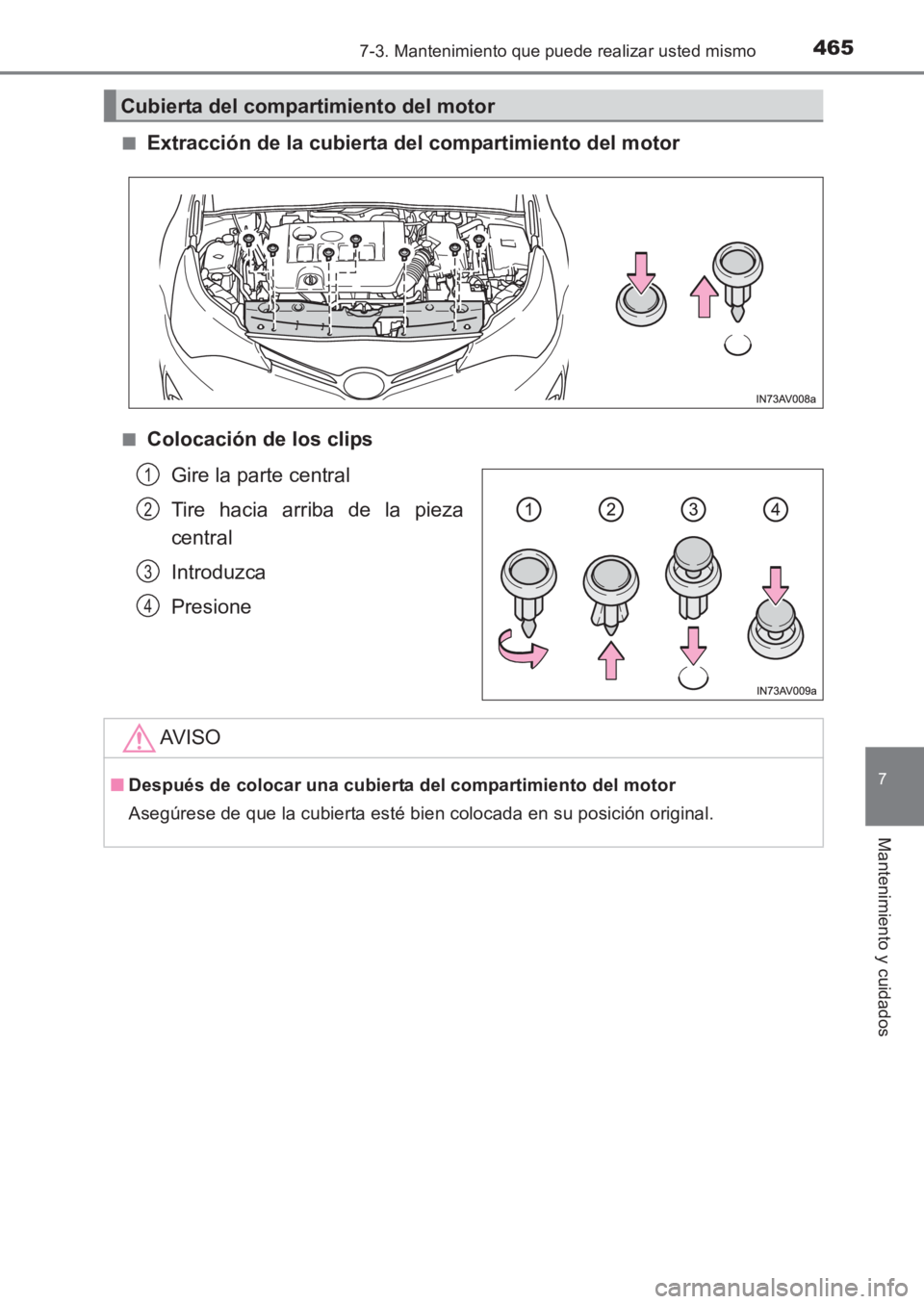

■Extracción de la cubierta del compartimiento del motor
■Colocación de los clipsGire la parte central
Tire hacia arriba de la pieza
central
Introduzca
Presione
Cubierta del compartimiento del motor
1
2
3
4
AV I S O
■Después de colocar una cubierta del compartimiento del motor
Asegúrese de que la cubierta esté bien colocada en su posición original.
AVENSIS_OM_OM20C69S_(ES).book Page 465 Wednesday, June 15, 20 16 12:26 PM

4667-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)

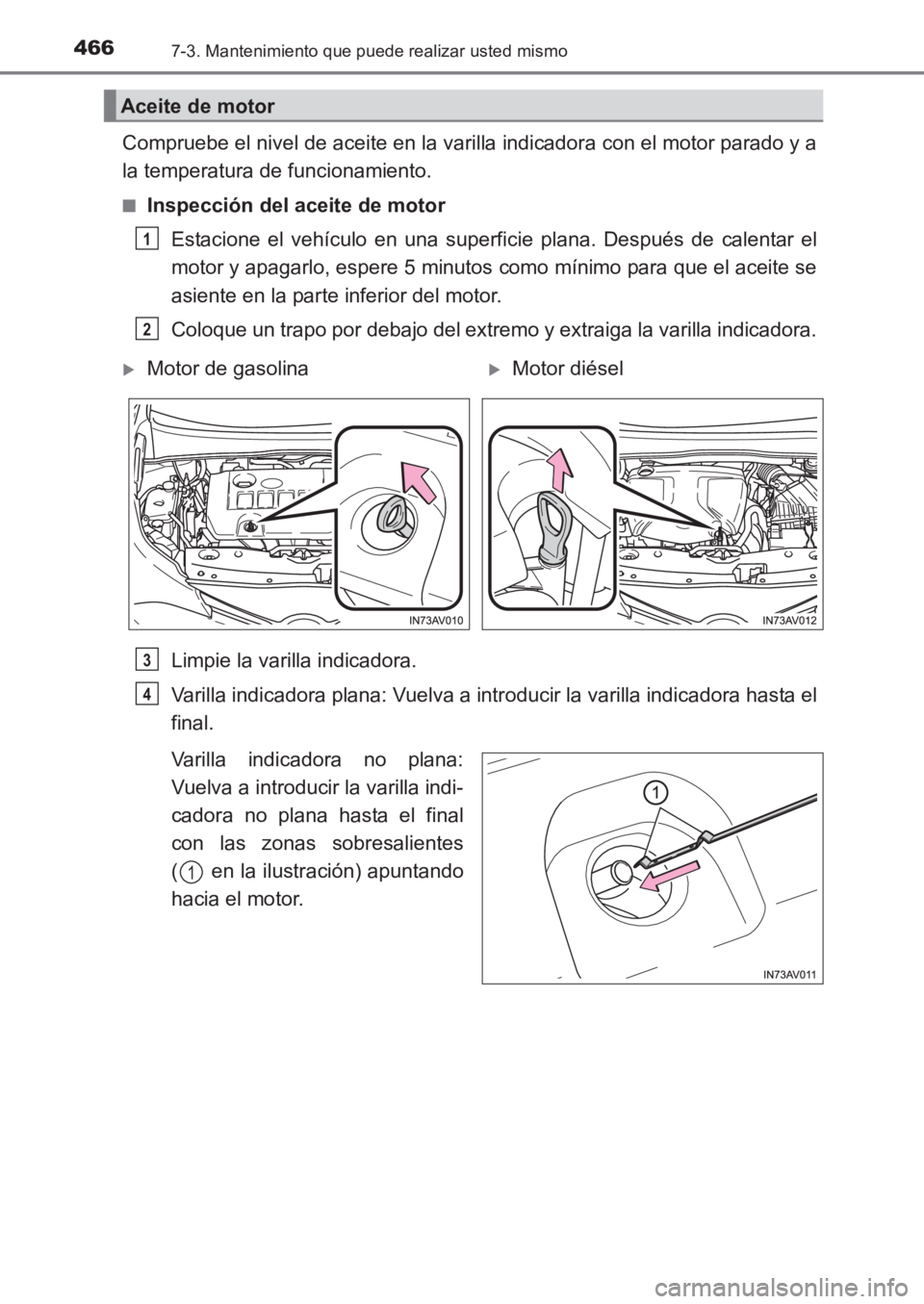

Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Inspección del aceite de motorEstacione el vehículo en una superficie plana. Después de calentar el
motor y apagarlo, espere 5 minutos como mínimo para que el aceite se
asiente en la parte inferior del motor.
Coloque un trapo por debajo del extremo y extraiga la varilla indicadora.
Limpie la varilla indicadora.
Varilla indicadora plana: Vuelva a intr oducir la varilla indicadora hasta el
final.
Varilla indicadora no plana:
Vuelva a introducir la varilla indi-
cadora no plana hasta el final
con las zonas sobresalientes
( en la ilustración) apuntando
hacia el motor.
Aceite de motor
1
2
XMotor de gasolinaXMotor diésel
3
4
1
AVENSIS_OM_OM20C69S_(ES).book Page 466 Wednesday, June 15, 20 16 12:26 PM

4677-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados

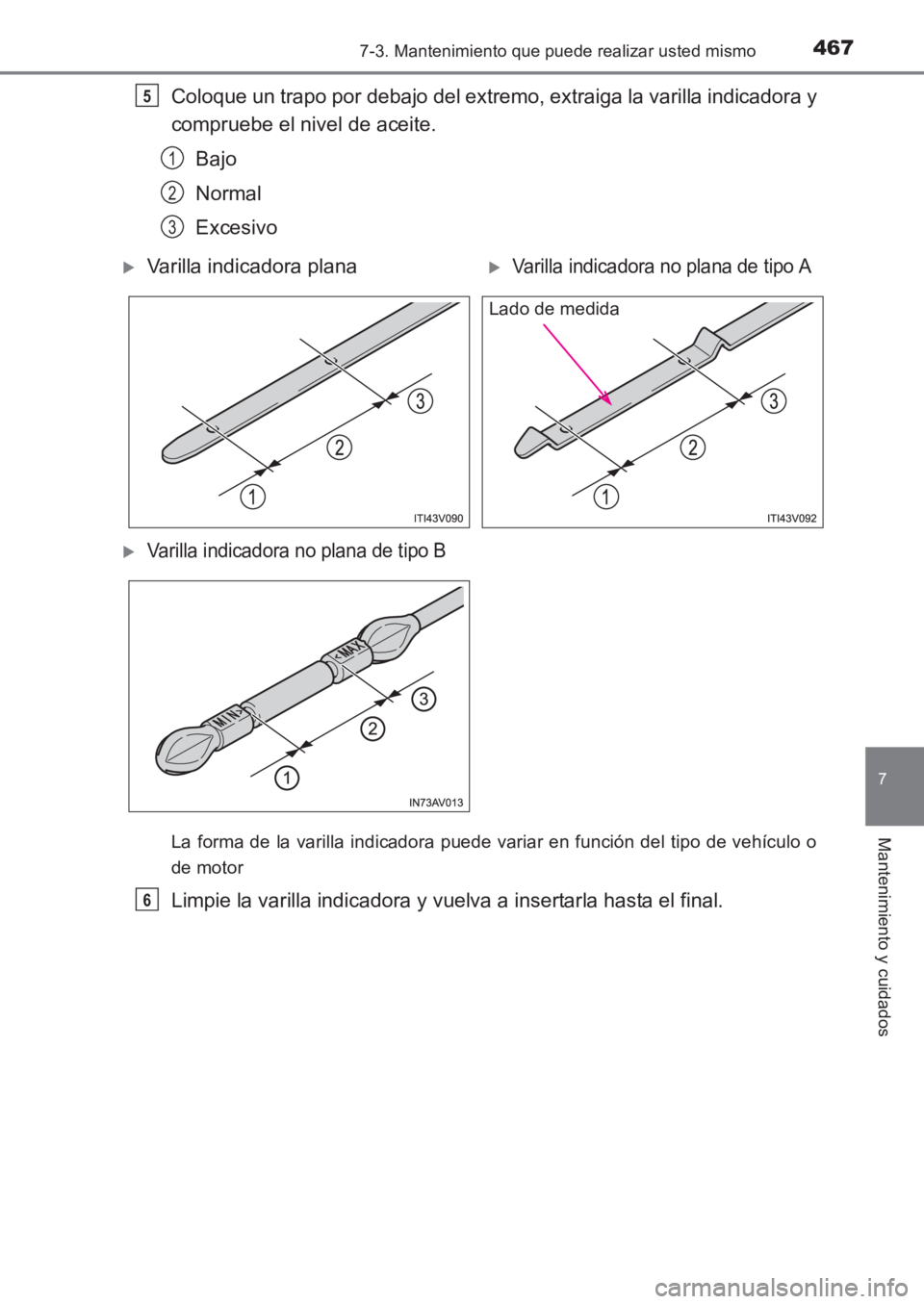

Coloque un trapo por debajo del extremo, extraiga la varilla indicadora y
compruebe el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora puede variar en función del tipo de vehículo o
de motor
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
5
1
2
3
XVarilla indicadora planaXVarilla indicadora no plana de tipo A
XVarilla indicadora no plana de tipo B
Lado de medida
6
AVENSIS_OM_OM20C69S_(ES).book Page 467 Wednesday, June 15, 20 16 12:26 PM

4687-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)■

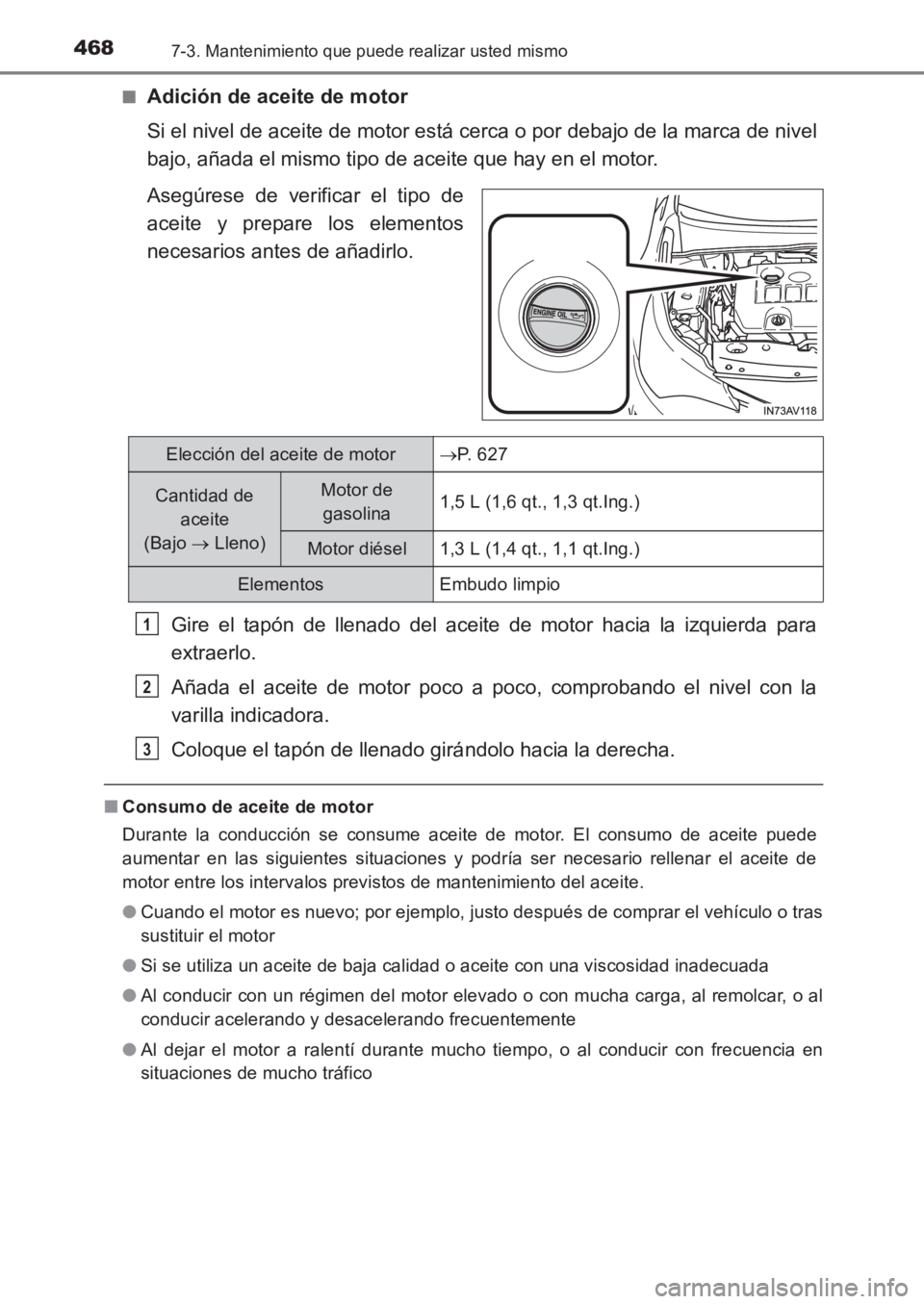

Adición de aceite de motor
Si el nivel de aceite de motor está cerca o por debajo de la marca de nivel
bajo, añada el mismo tipo de aceite que hay en el motor.
Asegúrese de verificar el tipo de
aceite y prepare los elementos
necesarios antes de añadirlo.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Coloque el tapón de llenado girándolo hacia la derecha.
■Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede
aumentar en las siguientes situaciones y podría ser necesario rellenar el aceite de
motor entre los intervalos previstos de mantenimiento del aceite.
●Cuando el motor es nuevo; por ejemplo, justo después de comprar el vehículo o tras
sustituir el motor
● Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
● Al conducir con un régimen del motor elevado o con mucha carga, al remolcar, o al
conducir acelerando y desacelerando frecuentemente
● Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
Elección del aceite de motor →P. 6 2 7
Cantidad de
aceite
(Bajo → Lleno)Motor de
gasolina 1,5 L (1,6 qt., 1,3 qt.Ing.)
Motor diésel 1,3 L (1,4 qt., 1,1 qt.Ing.)
Elementos Embudo limpio
1
2
3
AVENSIS_OM_OM20C69S_(ES).book Page 468 Wednesday, June 15, 20
16 12:26 PM

4697-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados

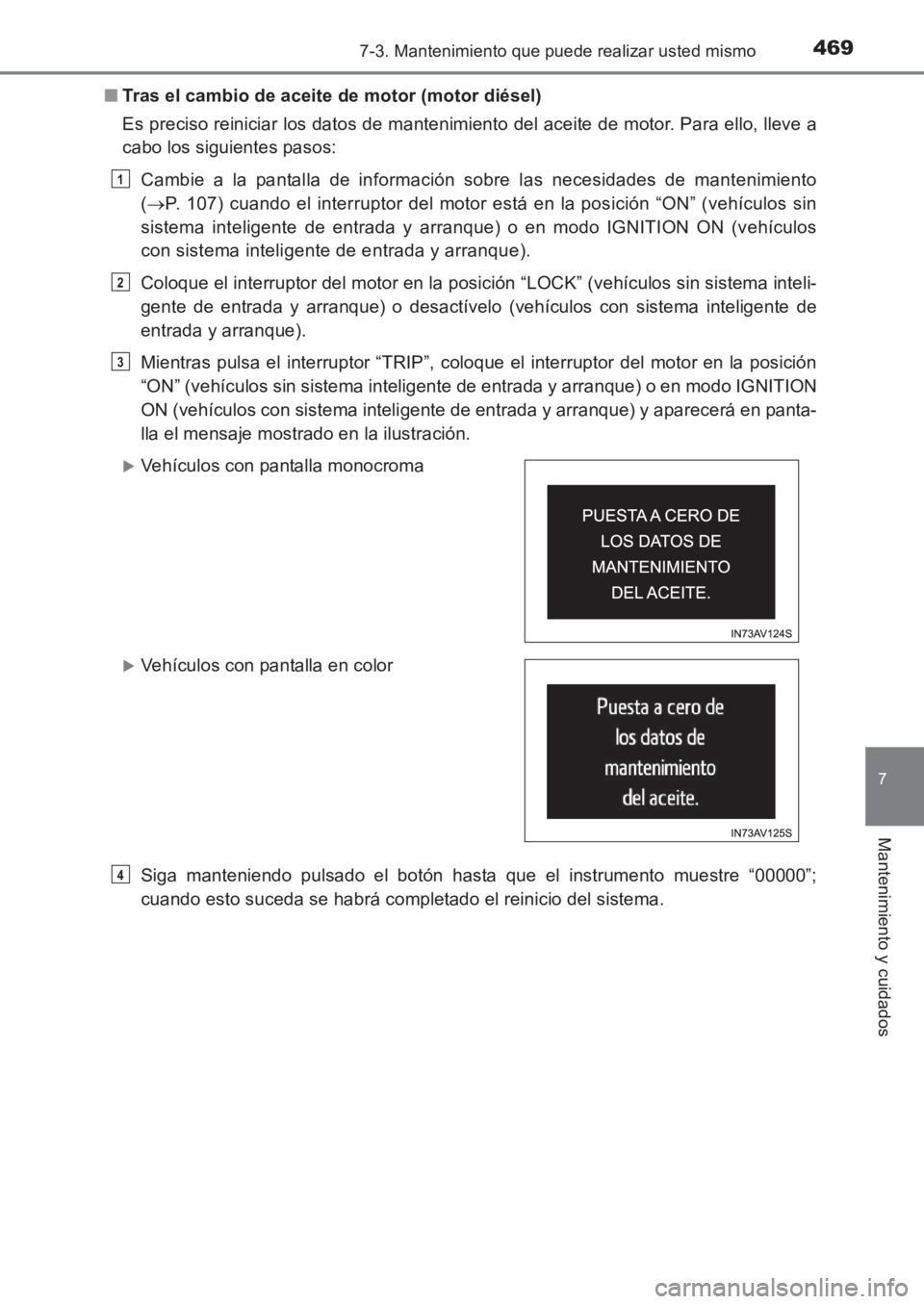

■Tras el cambio de aceite de motor (motor diésel)
Es preciso reiniciar los datos de mantenimiento del aceite de motor. Para ello, lleve a
cabo los siguientes pasos:
Cambie a la pantalla de información sobre las necesidades de mantenimiento
(→ P. 107) cuando el interruptor del motor está en la posición “ON” (vehículos sin
sistema inteligente de entrada y arranque) o en modo IGNITION ON (vehículos
con sistema inteligente de entrada y arranque).
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sistema inteli-
gente de entrada y arranque) o desactívelo (vehículos con sistema inteligente de
entrada y arranque).
Mientras pulsa el interruptor “TRIP”, coloque el interruptor del motor en la posición
“ON” (vehículos sin sistema inteligente de entrada y arranque) o en modo IGNITION
ON (vehículos con sistema inteligente de entrada y arranque) y aparecerá en panta-
lla el mensaje mostrado en la ilustración.
Siga manteniendo pulsado el botón hasta que el instrumento muestre “00000”;
cuando esto suceda se habrá completado el reinicio del sistema.
XVehículos con pantalla monocroma
XVehículos con pantalla en color
1
2
3
4
AVENSIS_OM_OM20C69S_(ES).book Page 469 Wednesday, June 15, 20 16 12:26 PM

4707-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)

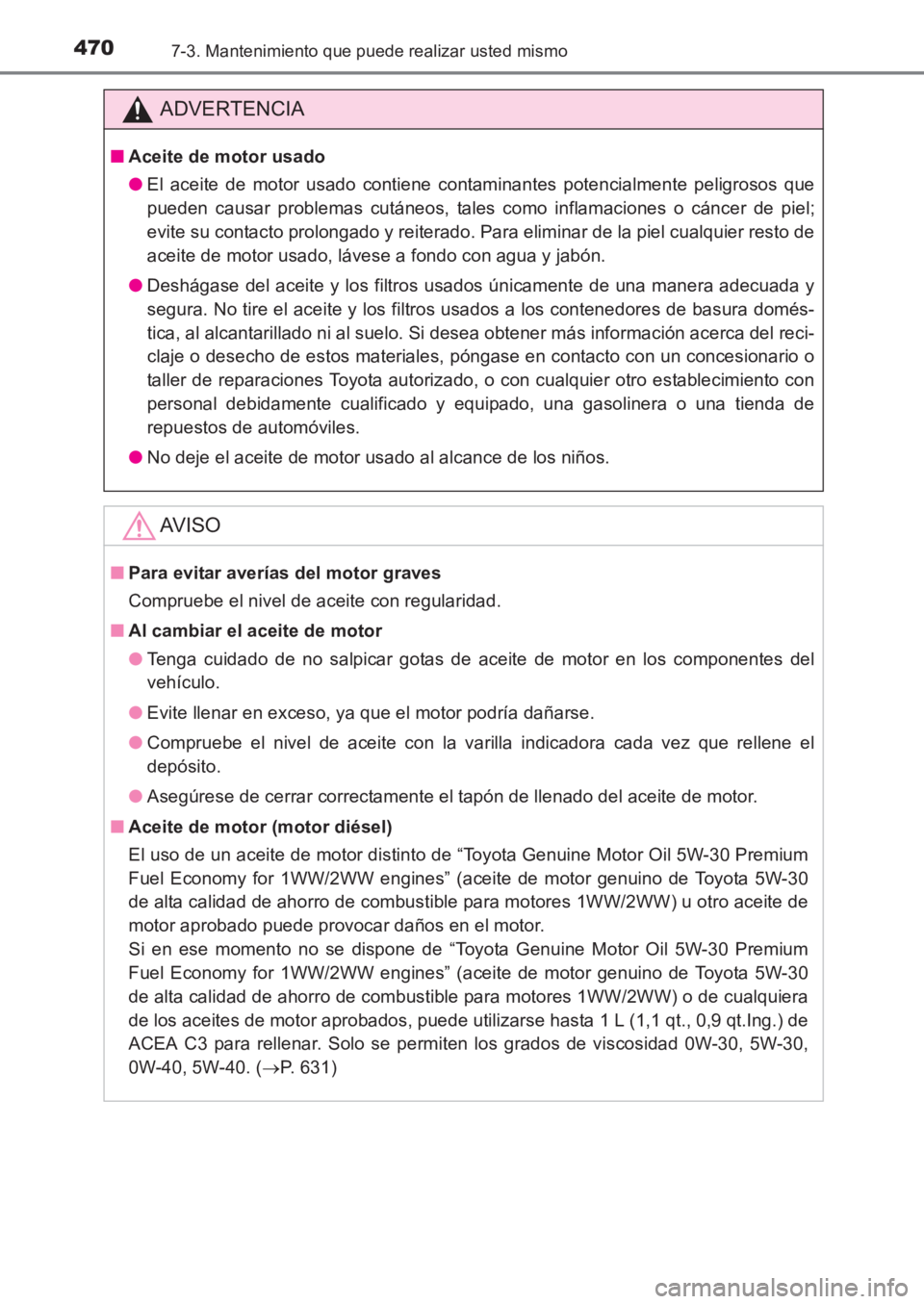

ADVERTENCIA
■Aceite de motor usado
●El aceite de motor usado contiene contaminantes potencialmente peligrosos que
pueden causar problemas cutáneos, tales como inflamaciones o cáncer de piel;
evite su contacto prolongado y reiterado. Para eliminar de la piel cualquier resto de
aceite de motor usado, lávese a fondo con agua y jabón.
● Deshágase del aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usados a los contenedores de basura domés-
tica, al alcantarillado ni al suelo. Si desea obtener más información acerca del reci-
claje o desecho de estos materiales, póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con
personal debidamente cualificado y equipado, una gasolinera o una tienda de
repuestos de automóviles.
● No deje el aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar averías del motor graves
Compruebe el nivel de aceite con regularidad.
■ Al cambiar el aceite de motor
●Tenga cuidado de no salpicar gotas de aceite de motor en los componentes del
vehículo.
● Evite llenar en exceso, ya que el motor podría dañarse.
● Compruebe el nivel de aceite con la varilla indicadora cada vez que rellene el
depósito.
● Asegúrese de cerrar correctamente el tapón de llenado del aceite de motor.
■ Aceite de motor (motor diésel)
El uso de un aceite de motor distinto de “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” (aceite de motor genuino de Toyota 5W-30
de alta calidad de ahorro de combustible para motores 1WW/2WW) u otro aceite de
motor aprobado puede provocar daños en el motor.
Si en ese momento no se dispone de “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” (aceite de motor genuino de Toyota 5W-30
de alta calidad de ahorro de combustible para motores 1WW/2WW) o de cualquiera
de los aceites de motor aprobados, puede utilizarse hasta 1 L (1,1 qt., 0,9 qt.Ing.) de
ACEA C3 para rellenar. Solo se permiten los grados de viscosidad 0W-30, 5W-30,
0W-40, 5W-40. ( →P. 631)
