TOYOTA AYGO 2012 Betriebsanleitungen (in German)

271
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99E98M

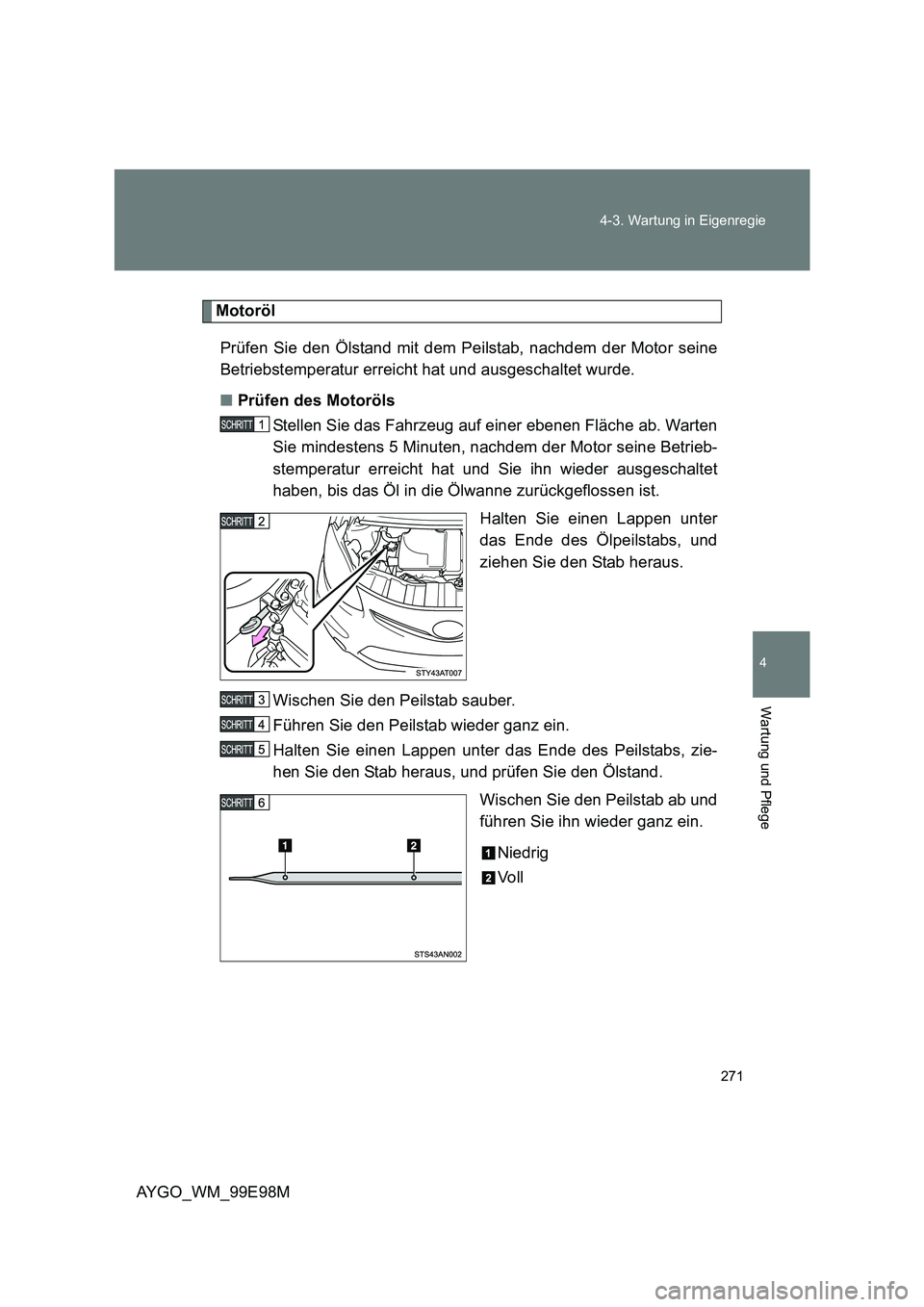

Motoröl
Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■ Prüfen des Motoröls
Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. Warten
Sie mindestens 5 Minuten, nachdem der Motor seine Betrieb-
stemperatur erreicht hat und Sie ihn wieder ausgeschaltet
haben, bis das Öl in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs, und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter das Ende des Peilstabs, zie-
hen Sie den Stab heraus, und prüfen Sie den Ölstand.
Wischen Sie den Peilstab ab und
führen Sie ihn wieder ganz ein.
Niedrig
Vo l l

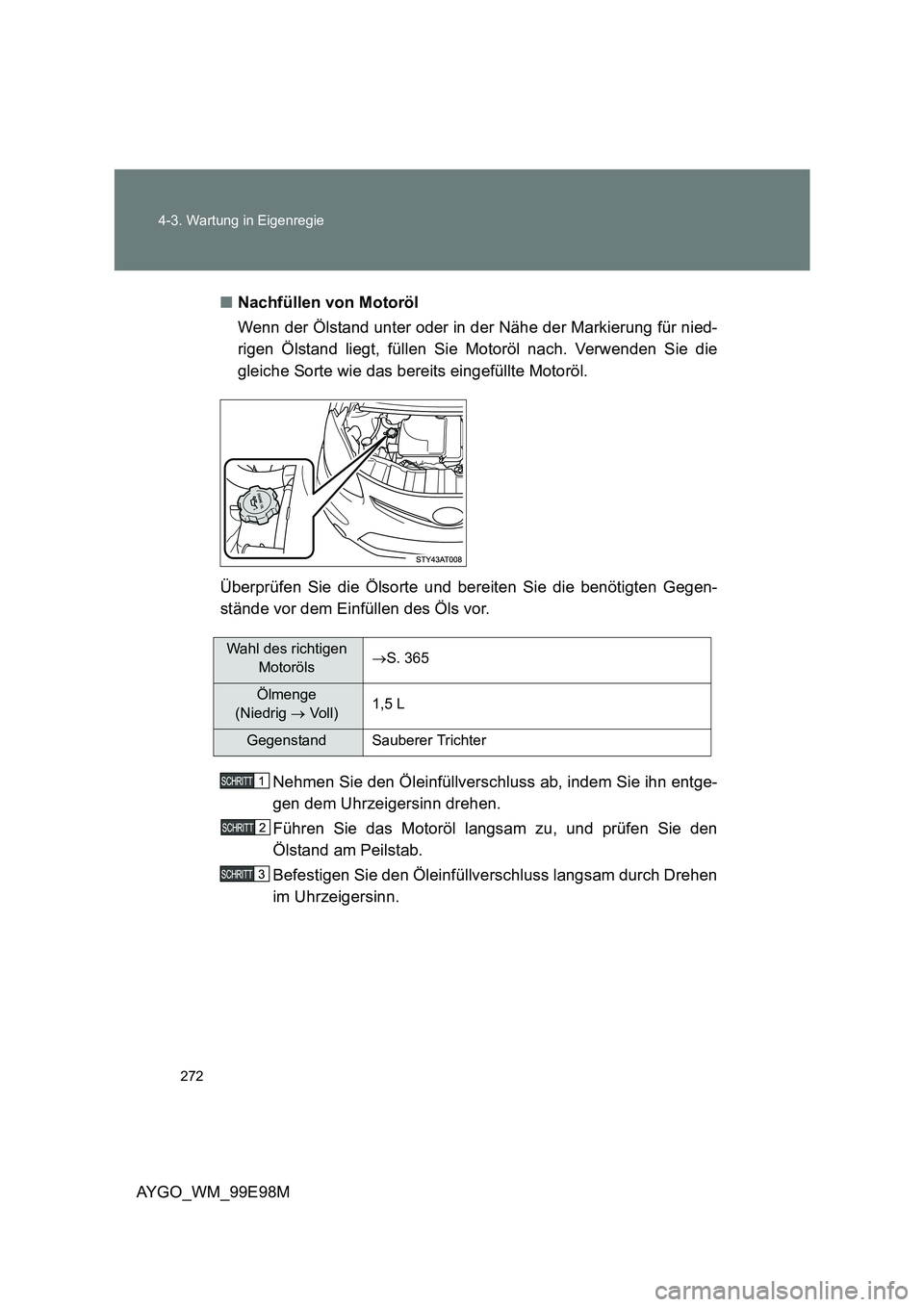

272
4-3. Wartung in Eigenregie
AYGO_WM_99E98M
■ Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der Nähe der Markierung für nied-
rigen Ölstand liegt, füllen Sie Motoröl nach. Verwenden Sie die
gleiche Sorte wie das bereits eingefüllte Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegen-
stände vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entge-
gen dem Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den
Ölstand am Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen
im Uhrzeigersinn.
Wahl des richtigen
Motoröls → S. 365
Ölmenge
(Niedrig → Vo l l ) 1,5 L
Gegenstand Sauberer Trichter

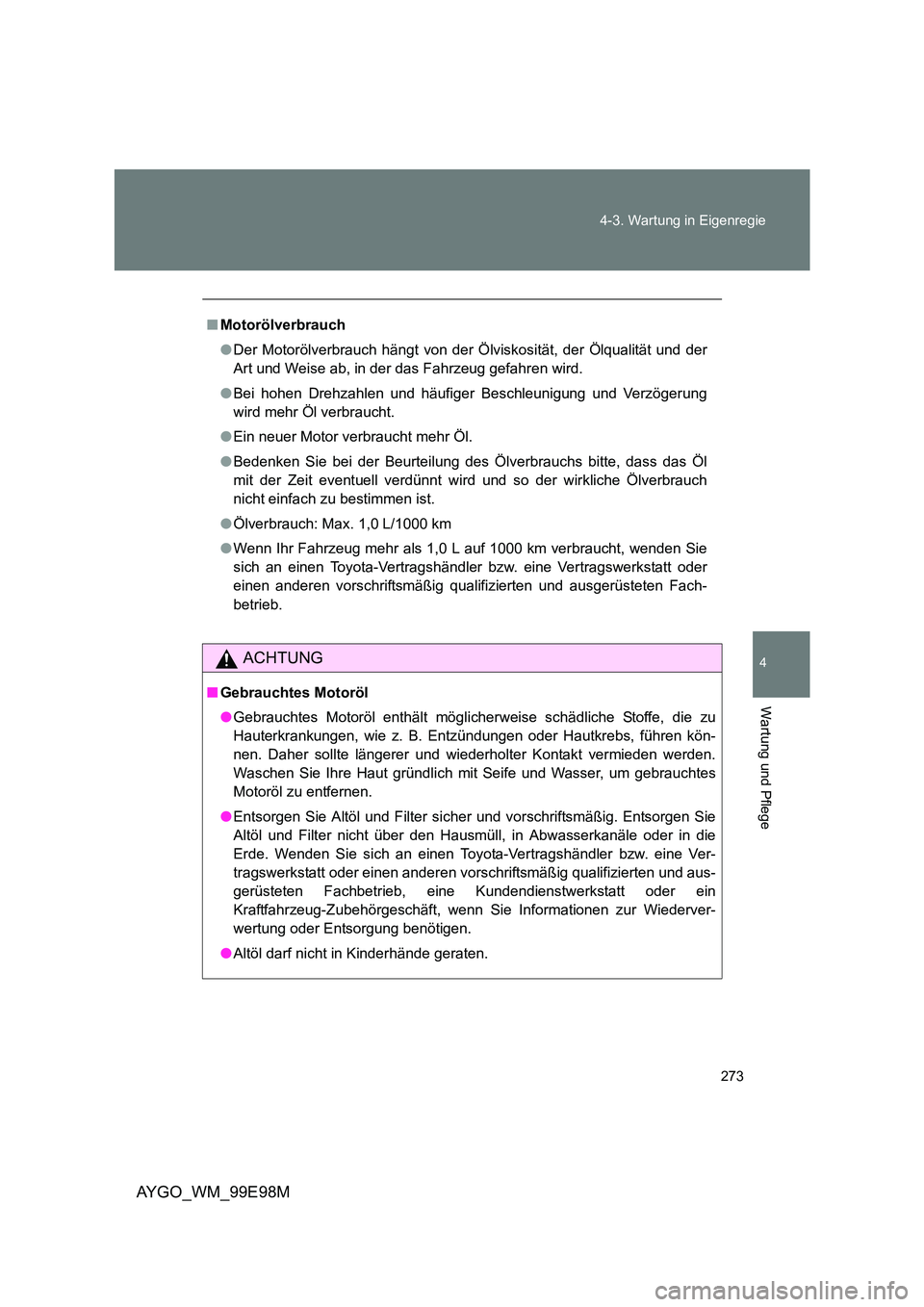

273
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99E98M
■ Motorölverbrauch
● Der Motorölverbrauch hängt von der Ölviskosität, der Ölqualität und der
Art und Weise ab, in der das Fahrzeug gefahren wird.
● Bei hohen Drehzahlen und häufiger Beschleunigung und Verzögerung
wird mehr Öl verbraucht.
● Ein neuer Motor verbraucht mehr Öl.
● Bedenken Sie bei der Beurteilung des Ölverbrauchs bitte, dass das Öl
mit der Zeit eventuell verdünnt wird und so der wirkliche Ölverbrauch
nicht einfach zu bestimmen ist.
● Ölverbrauch: Max. 1,0 L/1000 km
● Wenn Ihr Fahrzeug mehr als 1,0 L auf 1000 km verbraucht, wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
ACHTUNG
■ Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu
Hauterkrankungen, wie z. B. Entzündungen oder Hautkrebs, führen kön-
nen. Daher sollte längerer und wiederholter Kontakt vermieden werden.
Waschen Sie Ihre Haut gründlich mit Seife und Wasser, um gebrauchtes
Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie
Altöl und Filter nicht über den Hausmü ll, in Abwasserkanäle oder in die
Erde. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb, eine Kundendienstwerkstatt oder ein
Kraftfahrzeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederver-
wertung oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.

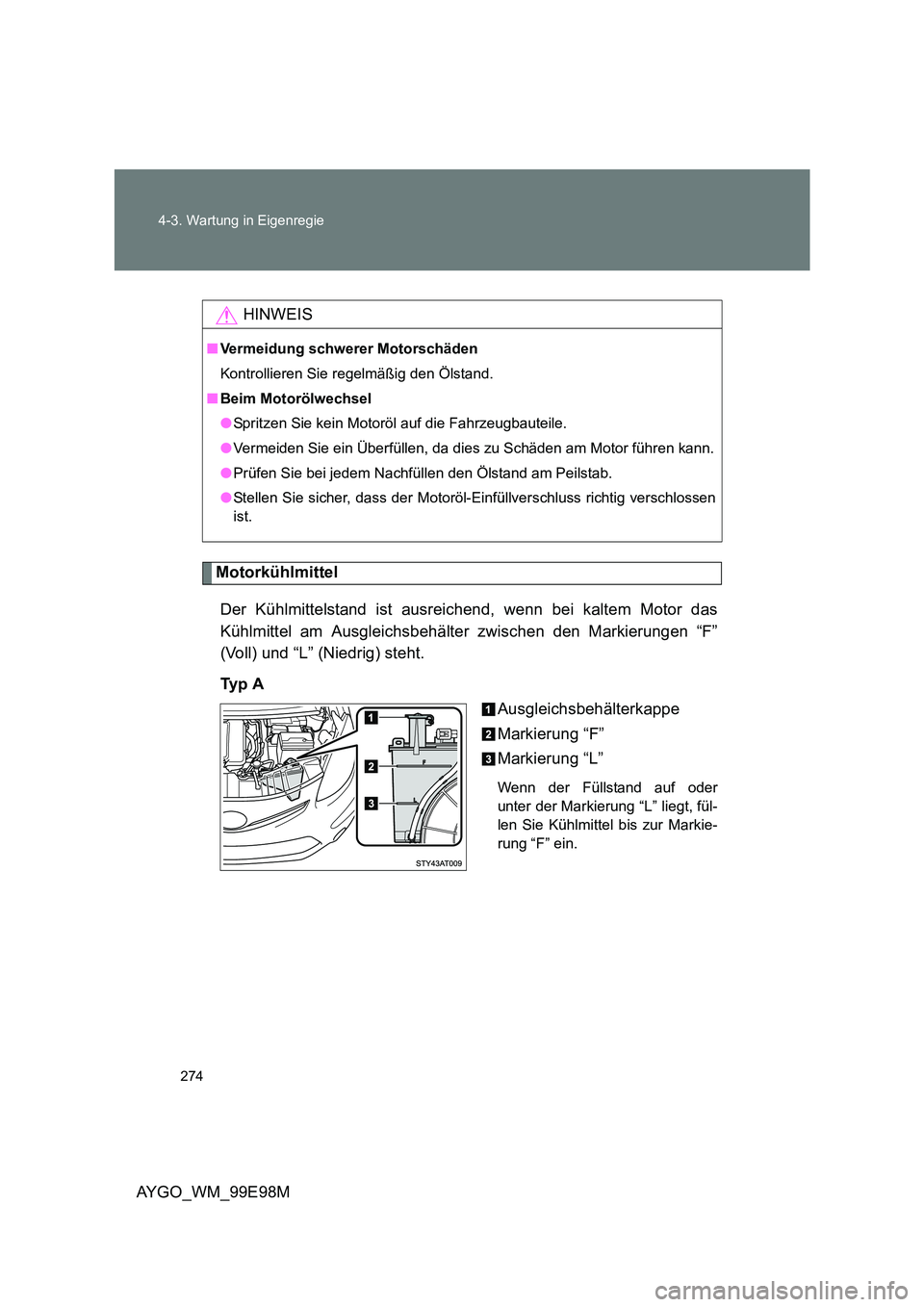

274
4-3. Wartung in Eigenregie
AYGO_WM_99E98M
Motorkühlmittel
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das
Kühlmittel am Ausgleichsbehälter zwischen den Markierungen “F”
(Voll) und “L” (Niedrig) steht.
Ty p A
Ausgleichsbehälterkappe
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder
unter der Markierung “L” liegt, fül-
len Sie Kühlmittel bis zur Markie-
rung “F” ein.
HINWEIS
■ Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen
ist.

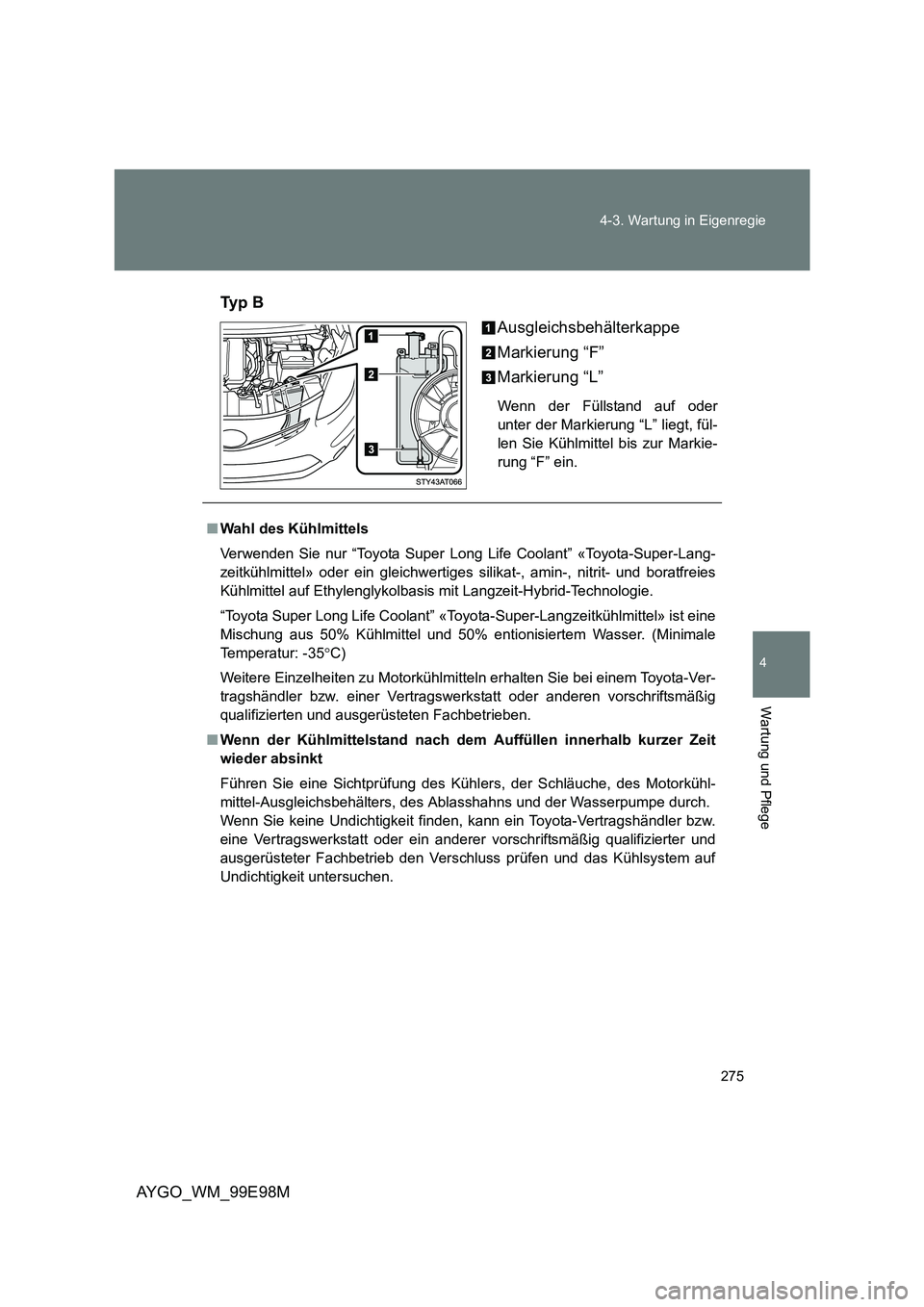

275
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99E98M
Ty p B
Ausgleichsbehälterkappe
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder
unter der Markierung “L” liegt, fül-
len Sie Kühlmittel bis zur Markie-
rung “F” ein.
■ Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Lang-
zeitkühlmittel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies
Kühlmittel auf Ethylenglykolbas is mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toy ota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser. (Minimale
Temperatur: -35 °C)
Weitere Einzelheiten zu Motorkühlmittel n erhalten Sie bei einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieben.
■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit
wieder absinkt
Führen Sie eine Sichtprüfung des Kühl ers, der Schläuche, des Motorkühl-
mittel-Ausgleichsbehälters, des Ablasshahns und der Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder ein anderer vorschriftsmäßig qualifizierter und
ausgerüsteter Fachbetrieb den Verschluss prüfen und das Kühlsystem auf
Undichtigkeit untersuchen.

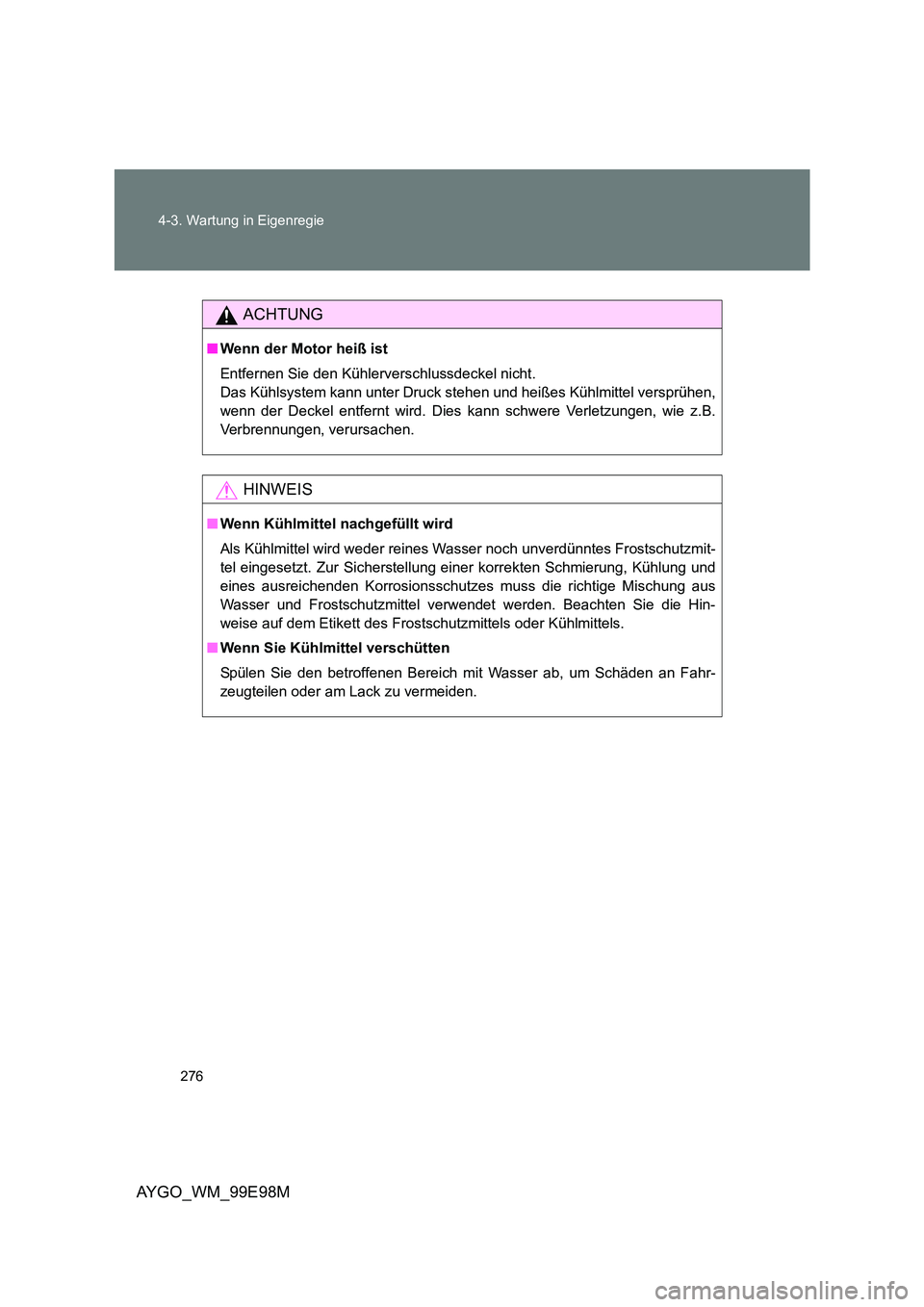

276
4-3. Wartung in Eigenregie
AYGO_WM_99E98M
ACHTUNG
■ Wenn der Motor heiß ist
Entfernen Sie den Kühlerverschlussdeckel nicht.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen,
wenn der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B.
Verbrennungen, verursachen.
HINWEIS
■ Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmit-
tel eingesetzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und
eines ausreichenden Korrosionsschutzes muss die richtige Mischung aus
Wasser und Frostschutzmittel verwendet werden. Beachten Sie die Hin-
weise auf dem Etikett des Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahr-
zeugteilen oder am Lack zu vermeiden.

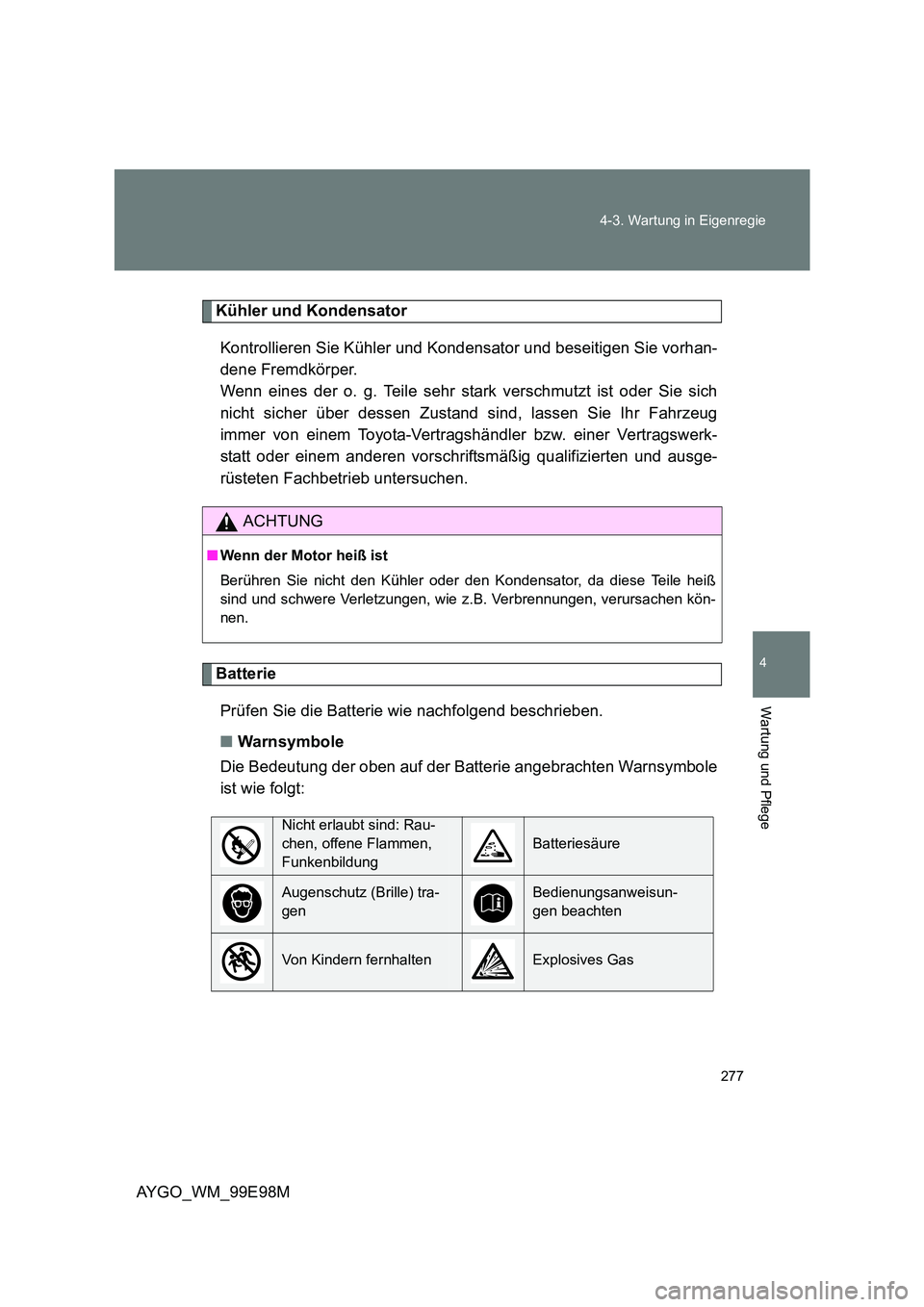

277
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99E98M
Kühler und Kondensator
Kontrollieren Sie Kühler und Kondensator und beseitigen Sie vorhan-
dene Fremdkörper.
Wenn eines der o. g. Teile sehr stark verschmutzt ist oder Sie sich
nicht sicher über dessen Zustand sind, lassen Sie Ihr Fahrzeug
immer von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb untersuchen.
Batterie
Prüfen Sie die Batterie wie nachfolgend beschrieben.
■ Warnsymbole
Die Bedeutung der oben auf der Batterie angebrachten Warnsymbole
ist wie folgt:
ACHTUNG
■ Wenn der Motor heiß ist
Berühren Sie nicht den Kühler oder den Kondensator, da diese Teile heiß
sind und schwere Verletzungen, wie z.B. Verbrennungen, verursachen kön-
nen.
Nicht erlaubt sind: Rau-
chen, offene Flammen,
Funkenbildung
Batteriesäure
Augenschutz (Brille) tra-
gen
Bedienungsanweisun-
gen beachten
Von Kindern fernhaltenExplosives Gas

278
4-3. Wartung in Eigenregie
AYGO_WM_99E98M
■ Batterie außen
Vergewissern Sie sich, dass die Batteriepole nicht korrodiert sind,
dass alle Verbindungen und Klemmen fest angezogen sind und
keine Risse vorhanden sind.
Pole
Haltebügel
■ Batteriesäure kontrollieren
Prüfen Sie den Zustand der Batterie anhand der Farbe der Kon-
trollleuchte.
Grün: Guter Zustand
Dunkel: Aufladen erforderlich.
Lassen Sie das Fahrzeug
sofort von einem Toyota-Ver-
tragshändler bzw. einer Ver-
tragswerkstatt oder einem
anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Weiß: Funktioniert nicht ord-
nungsgemäß. Lassen Sie das
Fahrzeug sofort von einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einem anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb
überprüfen.

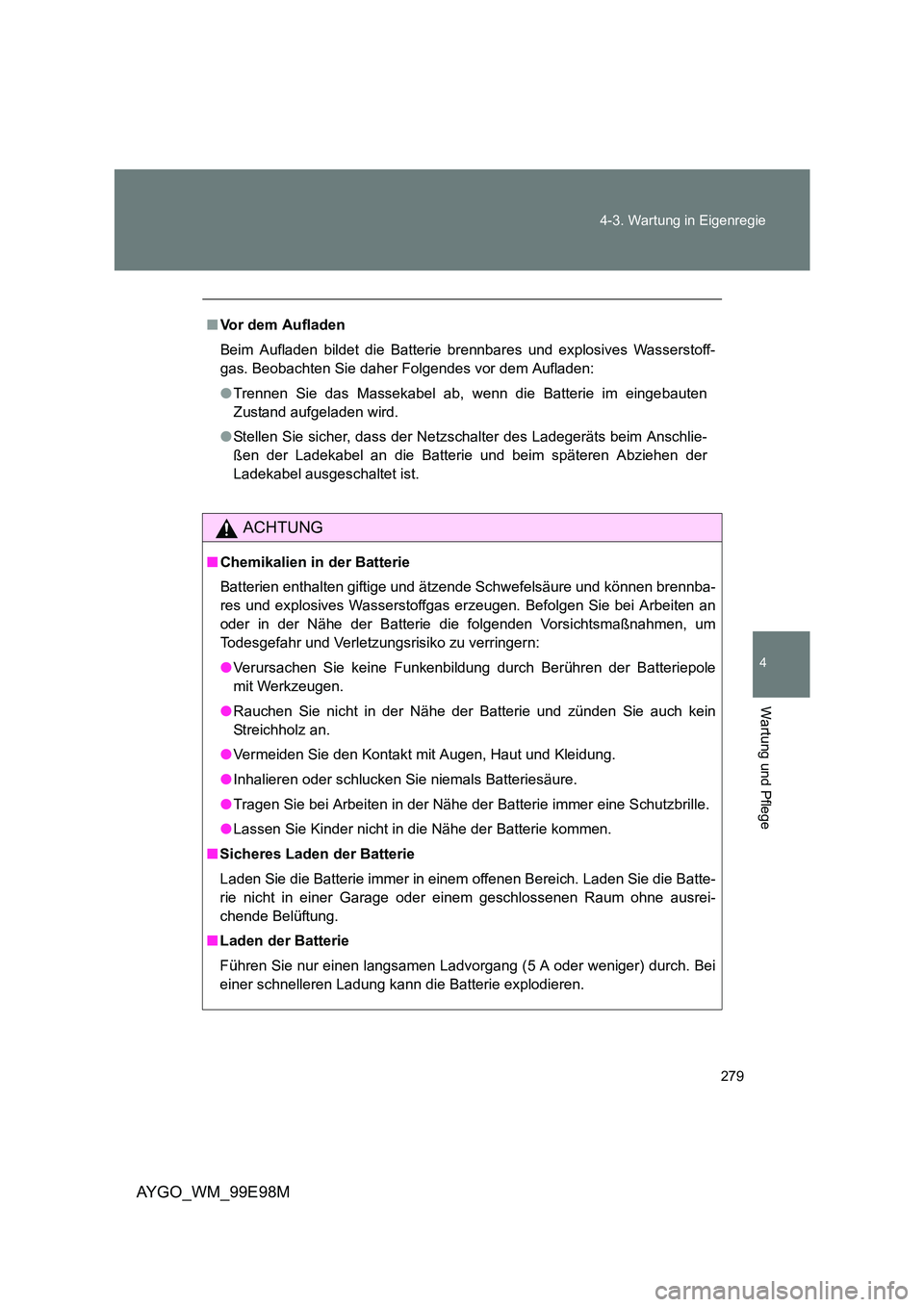

279
4-3. Wartung in Eigenregie
4
Wartung und Pflege
AYGO_WM_99E98M
■ Vor dem Aufladen
Beim Aufladen bildet die Batterie brennbares und explosives Wasserstoff-
gas. Beobachten Sie daher Folgendes vor dem Aufladen:
● Trennen Sie das Massekabel ab, wenn die Batterie im eingebauten
Zustand aufgeladen wird.
● Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschlie-
ßen der Ladekabel an die Batterie und beim späteren Abziehen der
Ladekabel ausgeschaltet ist.
ACHTUNG
■ Chemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können brennba-
res und explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an
oder in der Nähe der Batterie die folgenden Vorsichtsmaßnahmen, um
Todesgefahr und Verletzungsrisiko zu verringern:
● Verursachen Sie keine Funkenbildung durch Berühren der Batteriepole
mit Werkzeugen.
● Rauchen Sie nicht in der Nähe der Batterie und zünden Sie auch kein
Streichholz an.
● Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
● Inhalieren oder schlucken Sie niemals Batteriesäure.
● Tragen Sie bei Arbeiten in der Nähe der Batterie immer eine Schutzbrille.
● Lassen Sie Kinder nicht in die Nähe der Batterie kommen.
■ Sicheres Laden der Batterie
Laden Sie die Batterie immer in einem offenen Bereich. Laden Sie die Batte-
rie nicht in einer Garage oder einem geschlossenen Raum ohne ausrei-
chende Belüftung.
■ Laden der Batterie
Führen Sie nur einen langsamen Ladvor gang (5 A oder weniger) durch. Bei
einer schnelleren Ladung kann die Batterie explodieren.

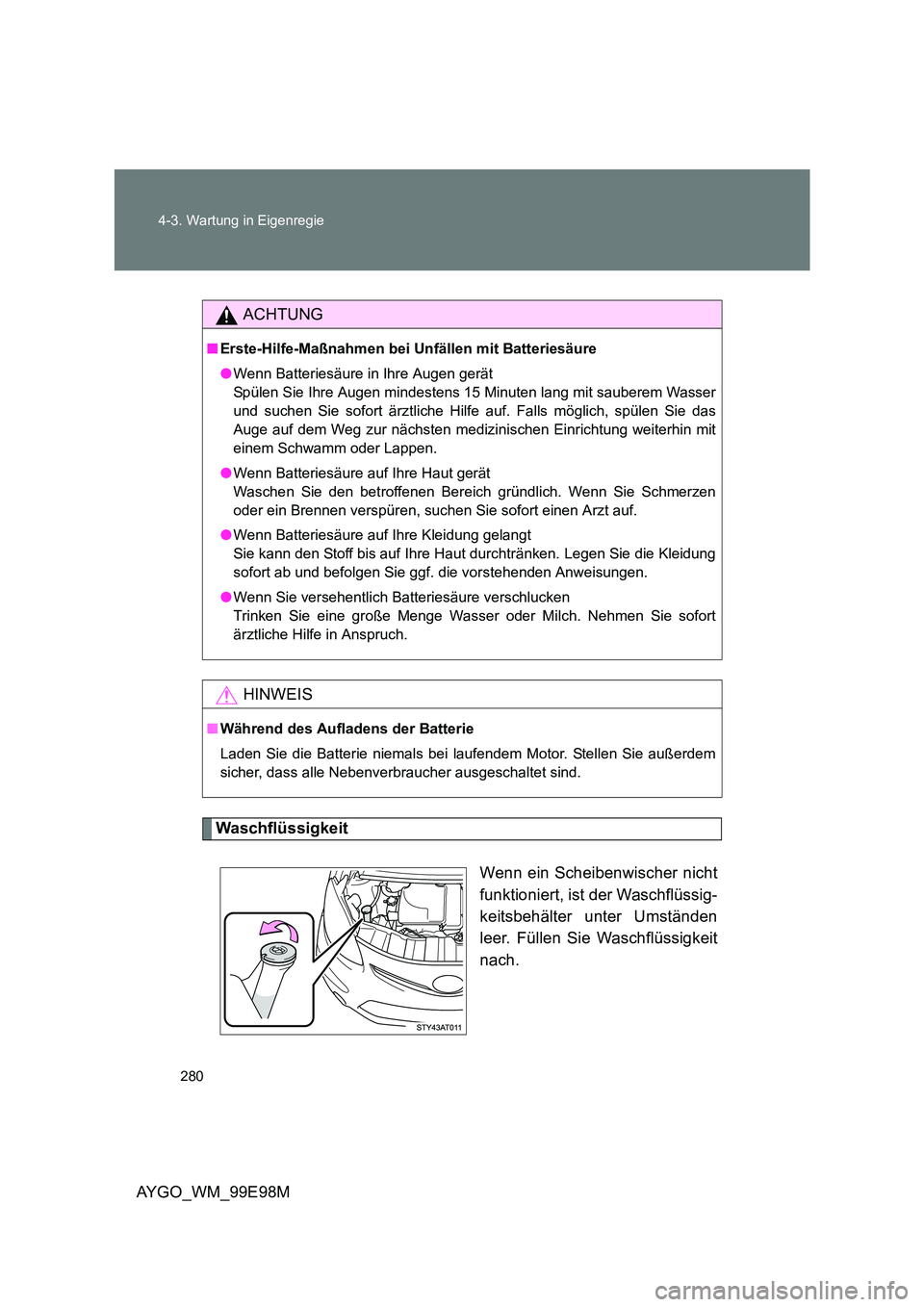

280
4-3. Wartung in Eigenregie
AYGO_WM_99E98M
Waschflüssigkeit
Wenn ein Scheibenwischer nicht
funktioniert, ist der Waschflüssig-
keitsbehälter unter Umständen
leer. Füllen Sie Waschflüssigkeit
nach.
ACHTUNG
■ Erste-Hilfe-Maßnahmen bei Unfällen mit Batteriesäure
● Wenn Batteriesäure in Ihre Augen gerät
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser
und suchen Sie sofort ärztliche Hilfe auf. Falls möglich, spülen Sie das
Auge auf dem Weg zur nächsten medizinischen Einrichtung weiterhin mit
einem Schwamm oder Lappen.
● Wenn Batteriesäure auf Ihre Haut gerät
Waschen Sie den betroffenen Bereich gründlich. Wenn Sie Schmerzen
oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Wenn Batteriesäure auf Ihre Kleidung gelangt
Sie kann den Stoff bis auf Ihre Haut durchtränken. Legen Sie die Kleidung
sofort ab und befolgen Sie ggf. die vorstehenden Anweisungen.
● Wenn Sie versehentlich Batteriesäure verschlucken
Trinken Sie eine große Menge Wasser oder Milch. Nehmen Sie sofort
ärztliche Hilfe in Anspruch.
HINWEIS
■ Während des Aufladens der Batterie
Laden Sie die Batterie niemals bei laufendem Motor. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.
