271
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

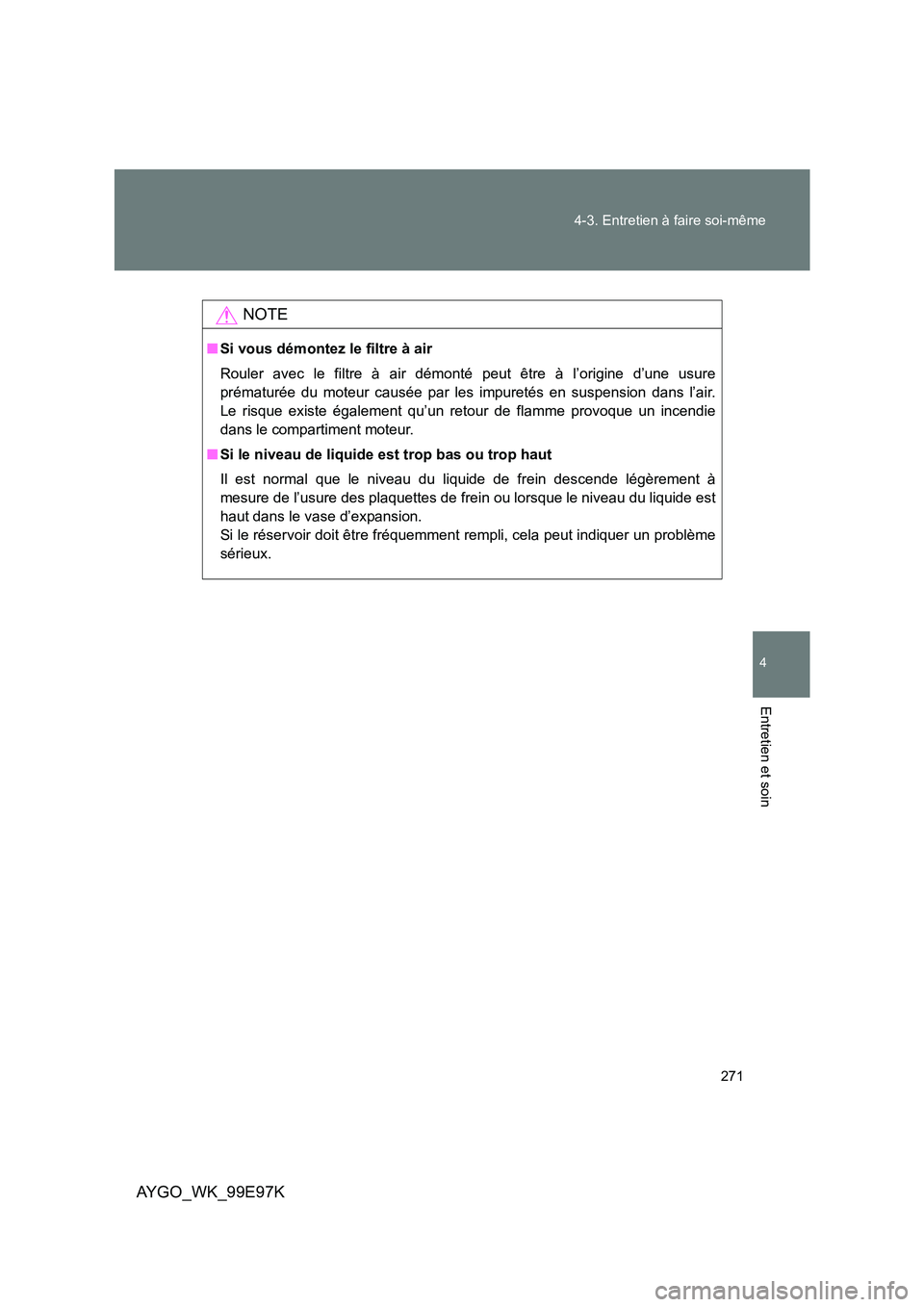

NOTE
■ Si vous démontez le filtre à air
Rouler avec le filtre à air démonté peut être à l’origine d’une usure
prématurée du moteur causée par les impuretés en suspension dans l’air.
Le risque existe également qu’un retour de flamme provoque un incendie
dans le compartiment moteur.
■ Si le niveau de liquide est trop bas ou trop haut
Il est normal que le niveau du liquide de frein descende légèrement à
mesure de l’usure des plaquettes de frein ou lorsque le niveau du liquide est
haut dans le vase d’expansion.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème
sérieux.

272
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

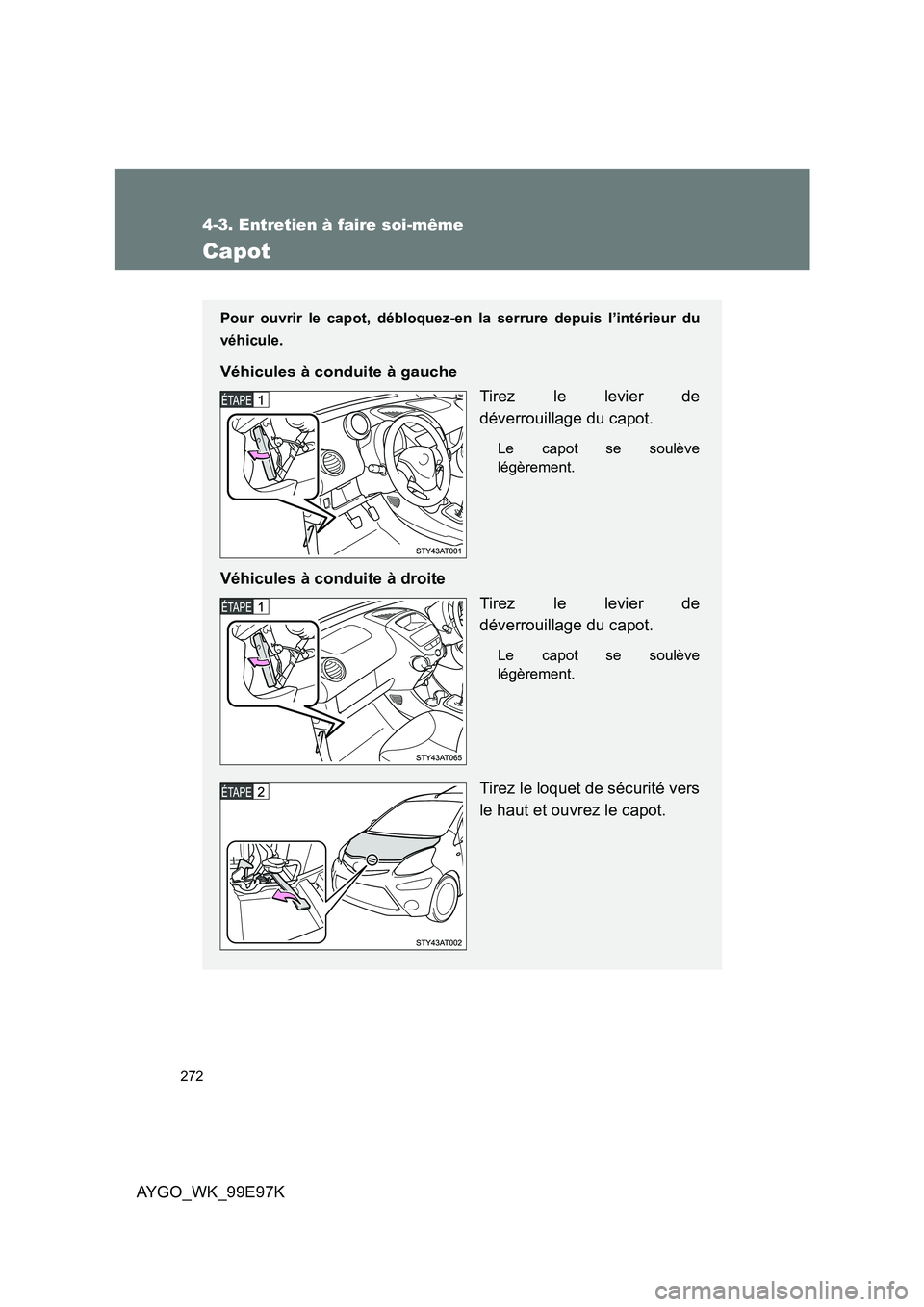

Capot
Pour ouvrir le capot, débloquez-en la serrure depuis l’intérieur du
véhicule.
Véhicules à conduite à gauche
Tirez le levier de
déverrouillage du capot.
Le capot se soulève
légèrement.
Véhicules à conduite à droite
Tirez le levier de
déverrouillage du capot.
Le capot se soulève
légèrement.
Tirez le loquet de sécurité vers
le haut et ouvrez le capot.

273
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

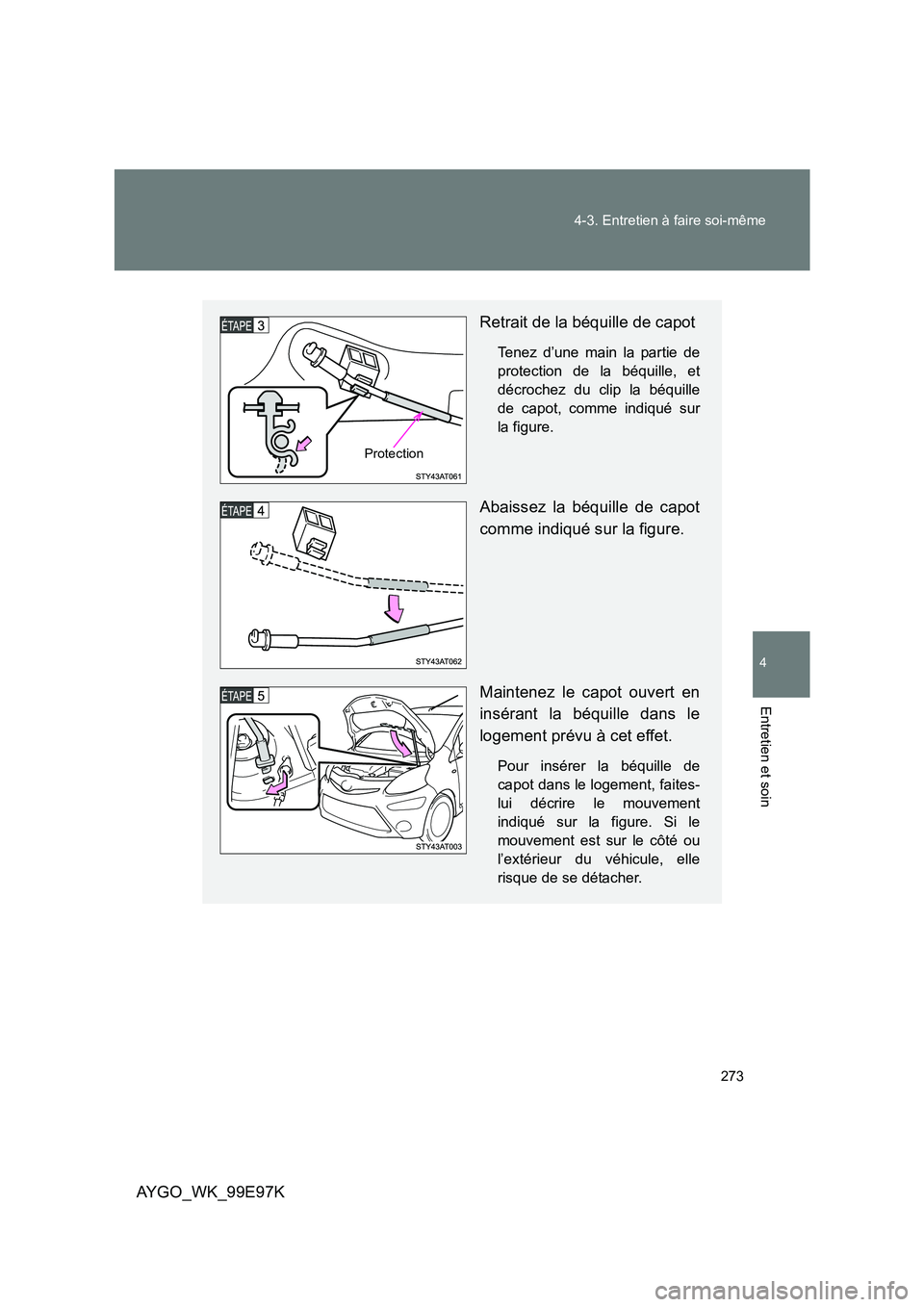

Retrait de la béquille de capot
Tenez d’une main la partie de
protection de la béquille, et
décrochez du clip la béquille
de capot, comme indiqué sur
la figure.
Abaissez la béquille de capot
comme indiqué sur la figure.
Maintenez le capot ouvert en
insérant la béquille dans le
logement prévu à cet effet.
Pour insérer la béquille de
capot dans le logement, faites-
lui décrire le mouvement
indiqué sur la figure. Si le
mouvement est sur le côté ou
l’extérieur du véhicule, elle
risque de se détacher.
Protection

274
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

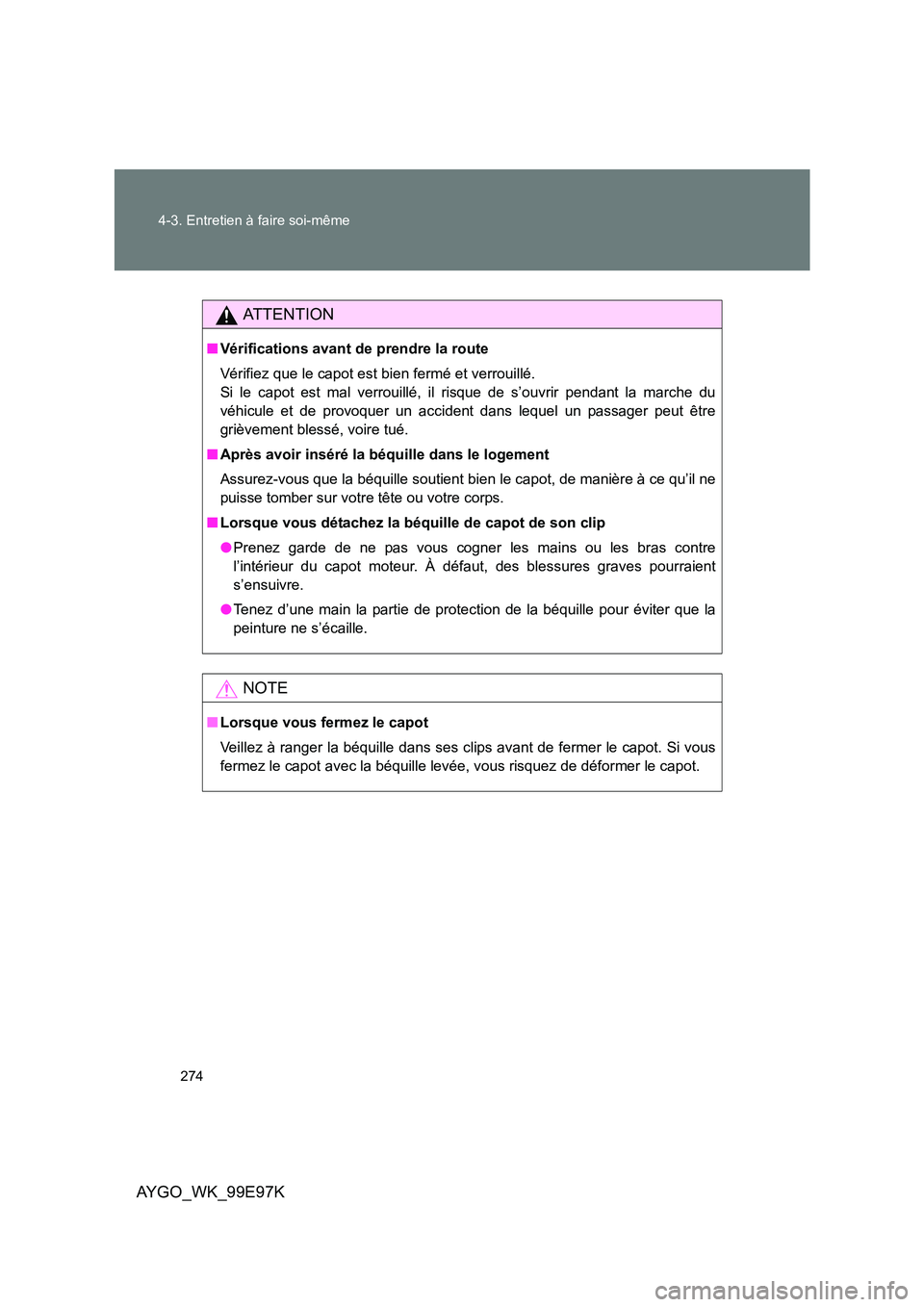

AT T E N T I O N
■ Vérifications avant de prendre la route
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s’ouvrir pendant la marche du
véhicule et de provoquer un accident dans lequel un passager peut être
grièvement blessé, voire tué.
■ Après avoir inséré la béquille dans le logement
Assurez-vous que la béquille soutient bien le capot, de manière à ce qu’il ne
puisse tomber sur votre tête ou votre corps.
■ Lorsque vous détachez la béquille de capot de son clip
● Prenez garde de ne pas vous cogner les mains ou les bras contre
l’intérieur du capot moteur. À défau t, des blessures graves pourraient
s’ensuivre.
● Tenez d’une main la partie de protection de la béquille pour éviter que la
peinture ne s’écaille.
NOTE
■ Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous
fermez le capot avec la béquille levée, vous risquez de déformer le capot.

275
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

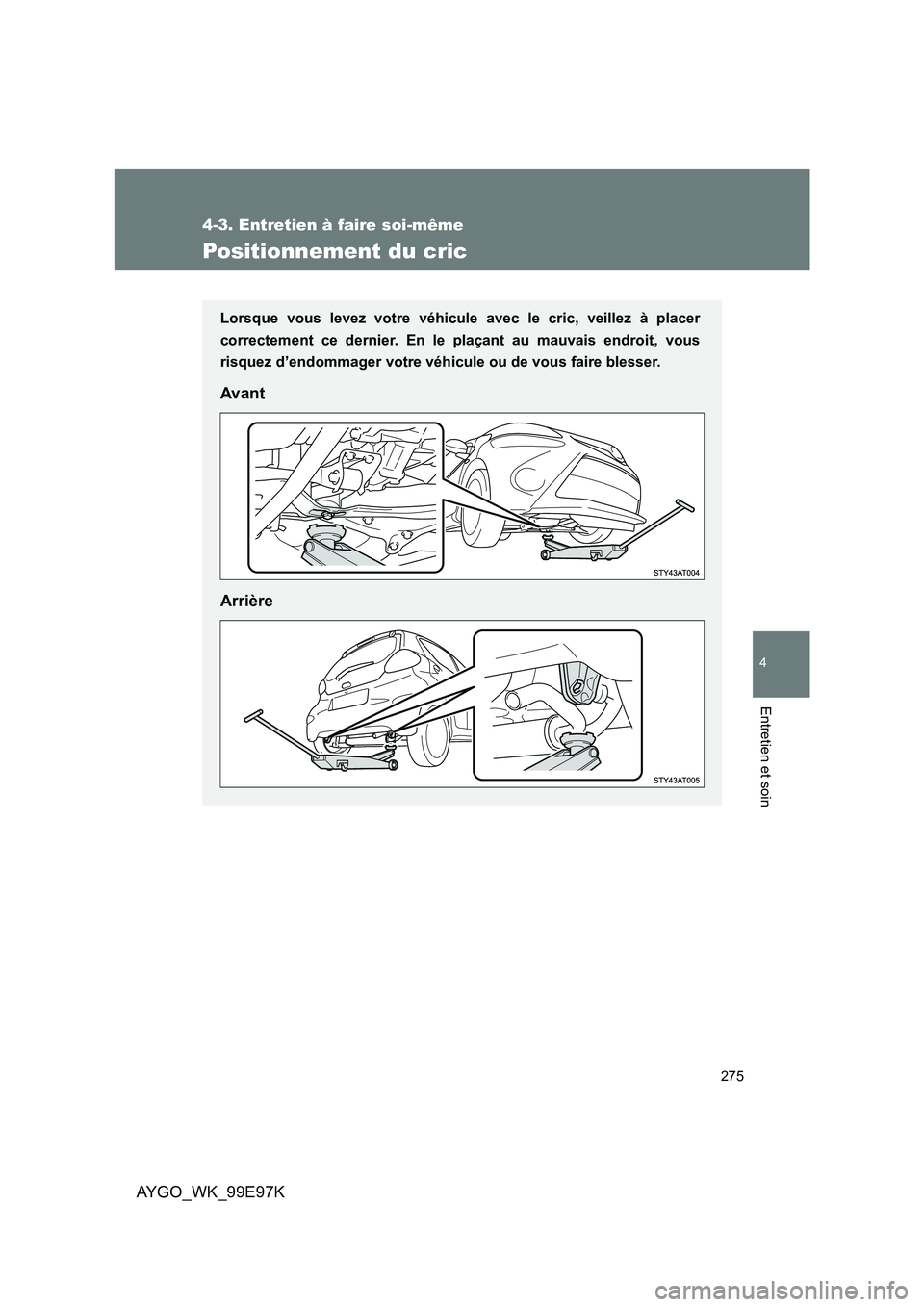

Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d’endommager votre véhicule ou de vous faire blesser.
Avant
Arrière

276
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

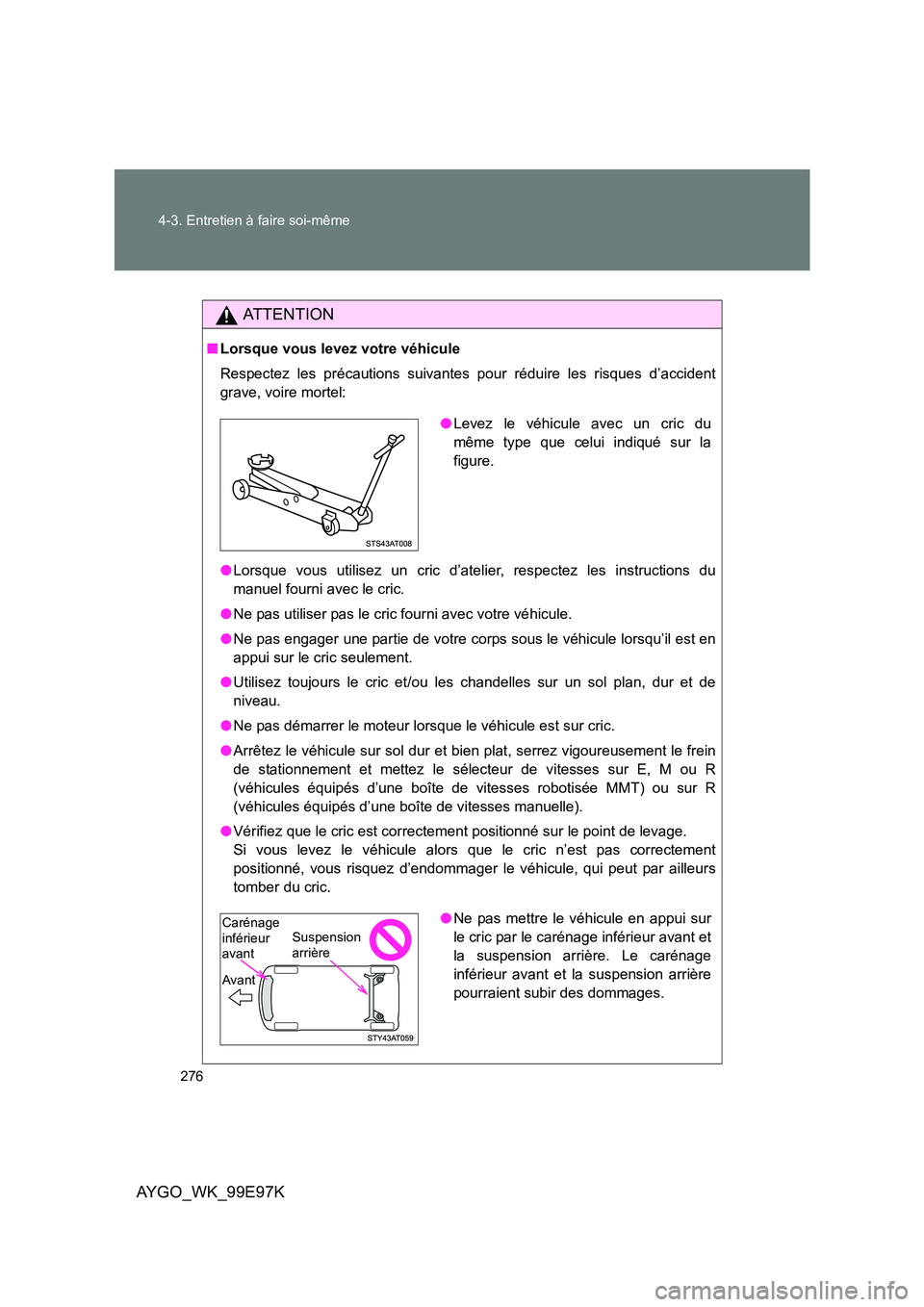

AT T E N T I O N
■ Lorsque vous levez votre véhicule
Respectez les précautions suivantes pour réduire les risques d’accident
grave, voire mortel:
● Lorsque vous utilisez un cric d’atelier, respectez les instructions du
manuel fourni avec le cric.
● Ne pas utiliser pas le cric fourni avec votre véhicule.
● Ne pas engager une partie de votre corps sous le véhicule lorsqu’il est en
appui sur le cric seulement.
● Utilisez toujours le cric et/ou les chandelles sur un sol plan, dur et de
niveau.
● Ne pas démarrer le moteur lorsque le véhicule est sur cric.
● Arrêtez le véhicule sur sol dur et bien plat, serrez vigoureusement le frein
de stationnement et mettez le sélecteur de vitesses sur E, M ou R
(véhicules équipés d’une boîte de vitesses robotisée MMT) ou sur R
(véhicules équipés d’une boîte de vitesses manuelle).
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n’est pas correctement
positionné, vous risquez d’endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Levez le véhicule avec un cric du
même type que celui indiqué sur la
figure.
● Ne pas mettre le véhicule en appui sur
le cric par le carénage inférieur avant et
la suspension arrière. Le carénage
inférieur avant et la suspension arrière
pourraient subir des dommages.
Carénage
inférieur avant
Avant
Suspension arrière

277
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

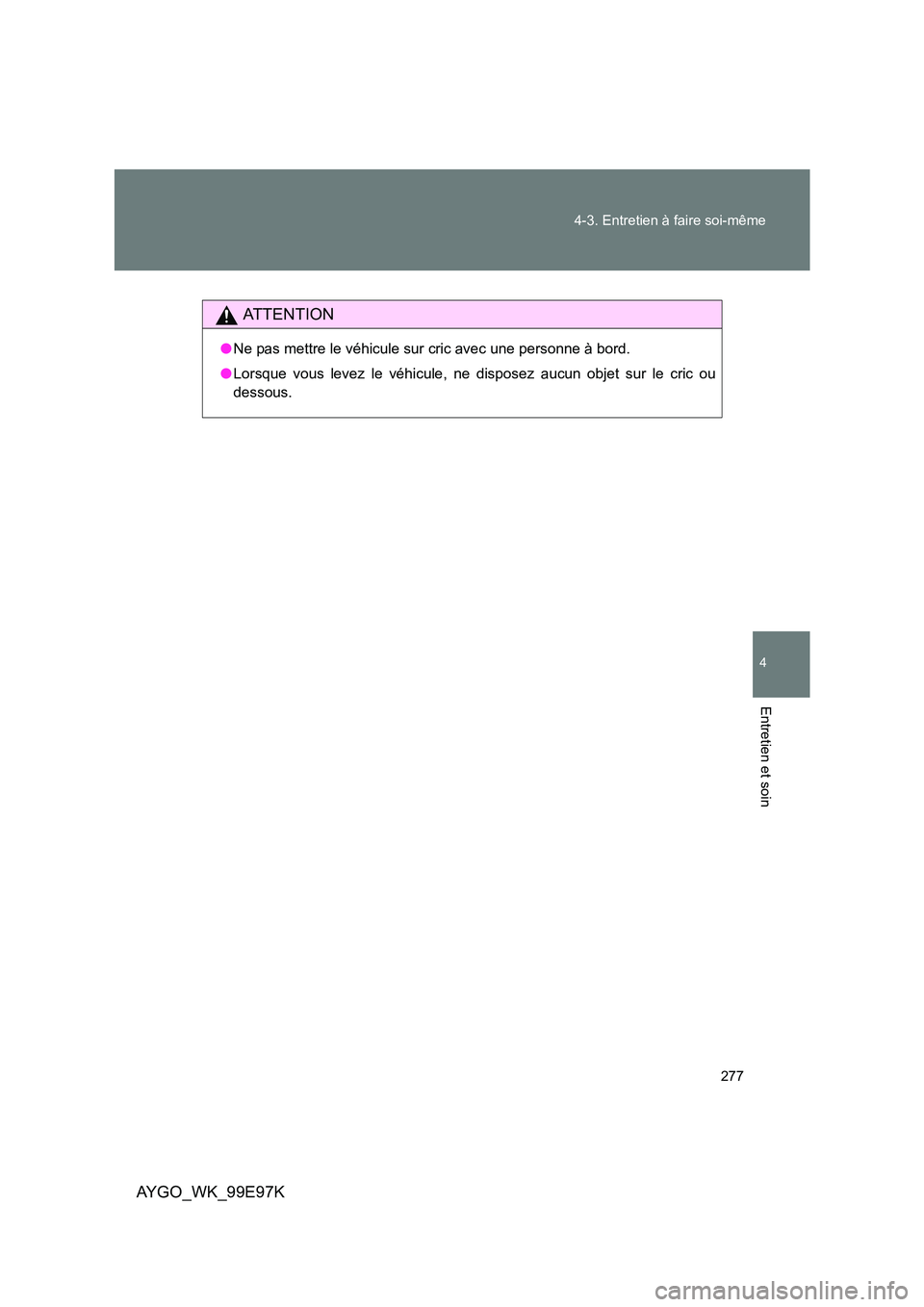

AT T E N T I O N
● Ne pas mettre le véhicule sur cric avec une personne à bord.
● Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou
dessous.

278
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

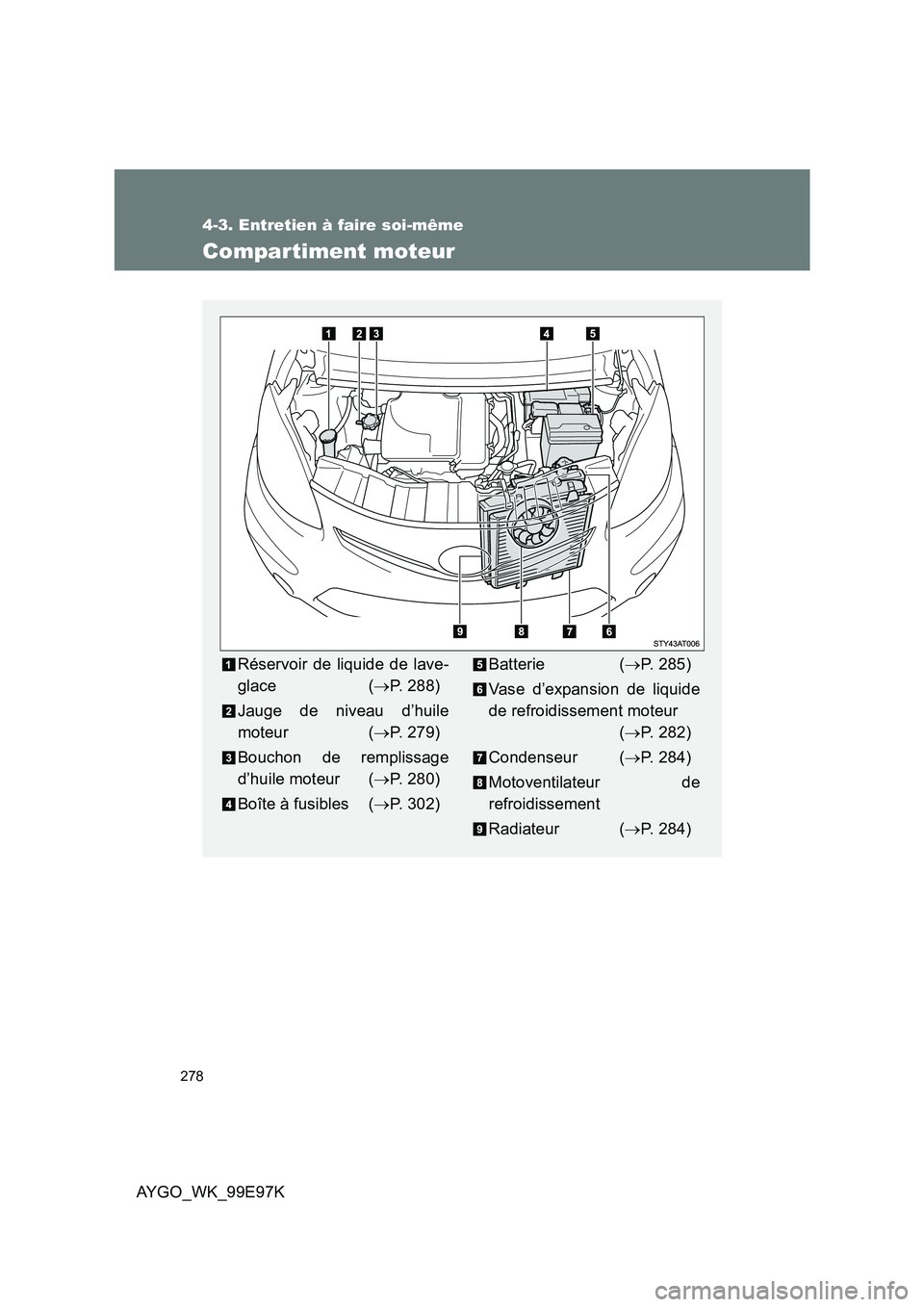

Compartiment moteur
Réservoir de liquide de lave-
glace ( →P. 288)
Jauge de niveau d’huile
moteur ( →P. 279)
Bouchon de remplissage
d’huile moteur ( →P. 280)
Boîte à fusibles ( →P. 302)
Batterie (→P. 285)
Vase d’expansion de liquide
de refroidissement moteur
( →P. 282)
Condenseur ( →P. 284)
Motoventilateur de
refroidissement
Radiateur ( →P. 284)

279
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

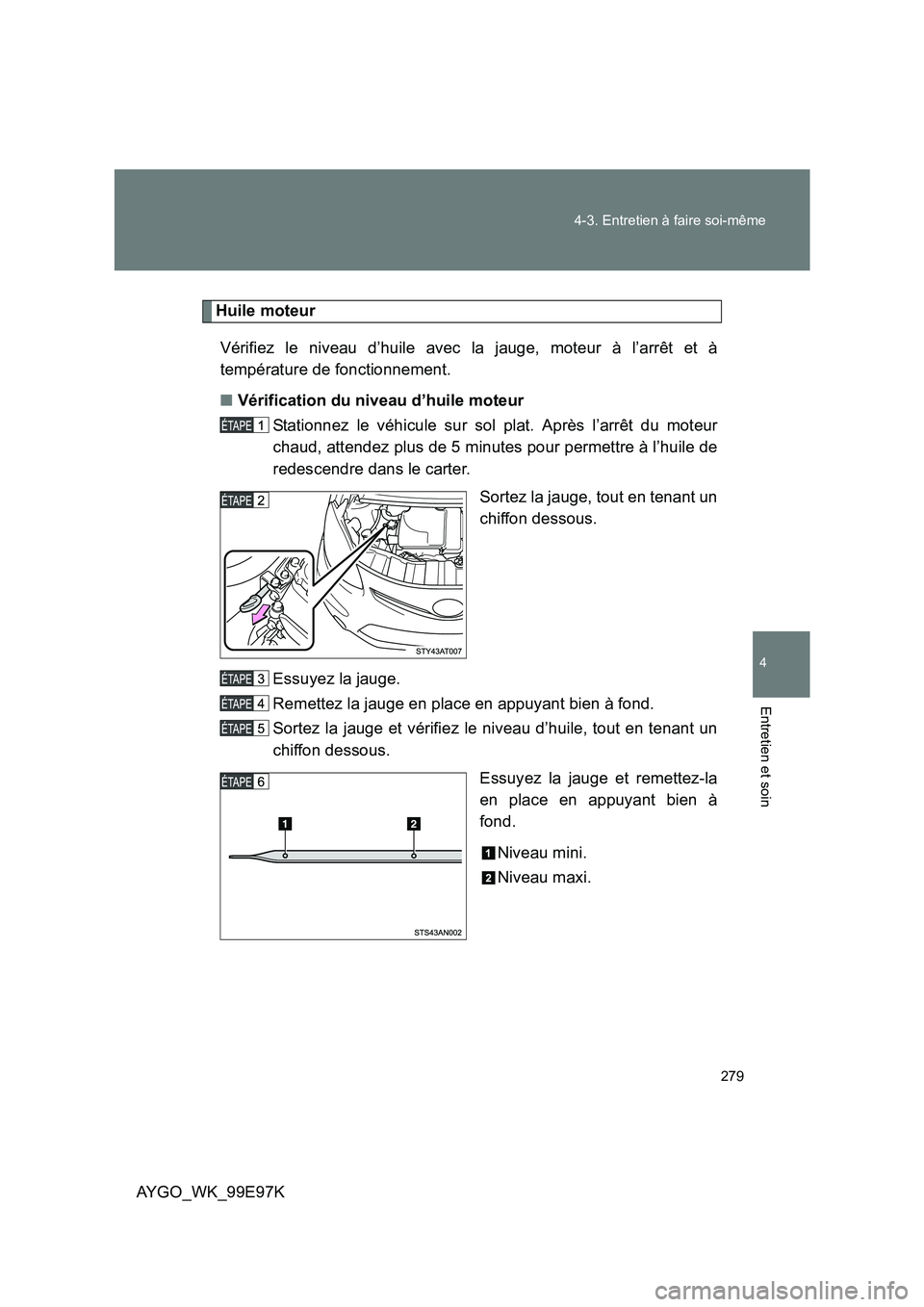

Huile moteur
Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à
température de fonctionnement.
■ Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Après l’arrêt du moteur
chaud, attendez plus de 5 minutes pour permettre à l’huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d’huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la
en place en appuyant bien à
fond.
Niveau mini.
Niveau maxi.

280
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

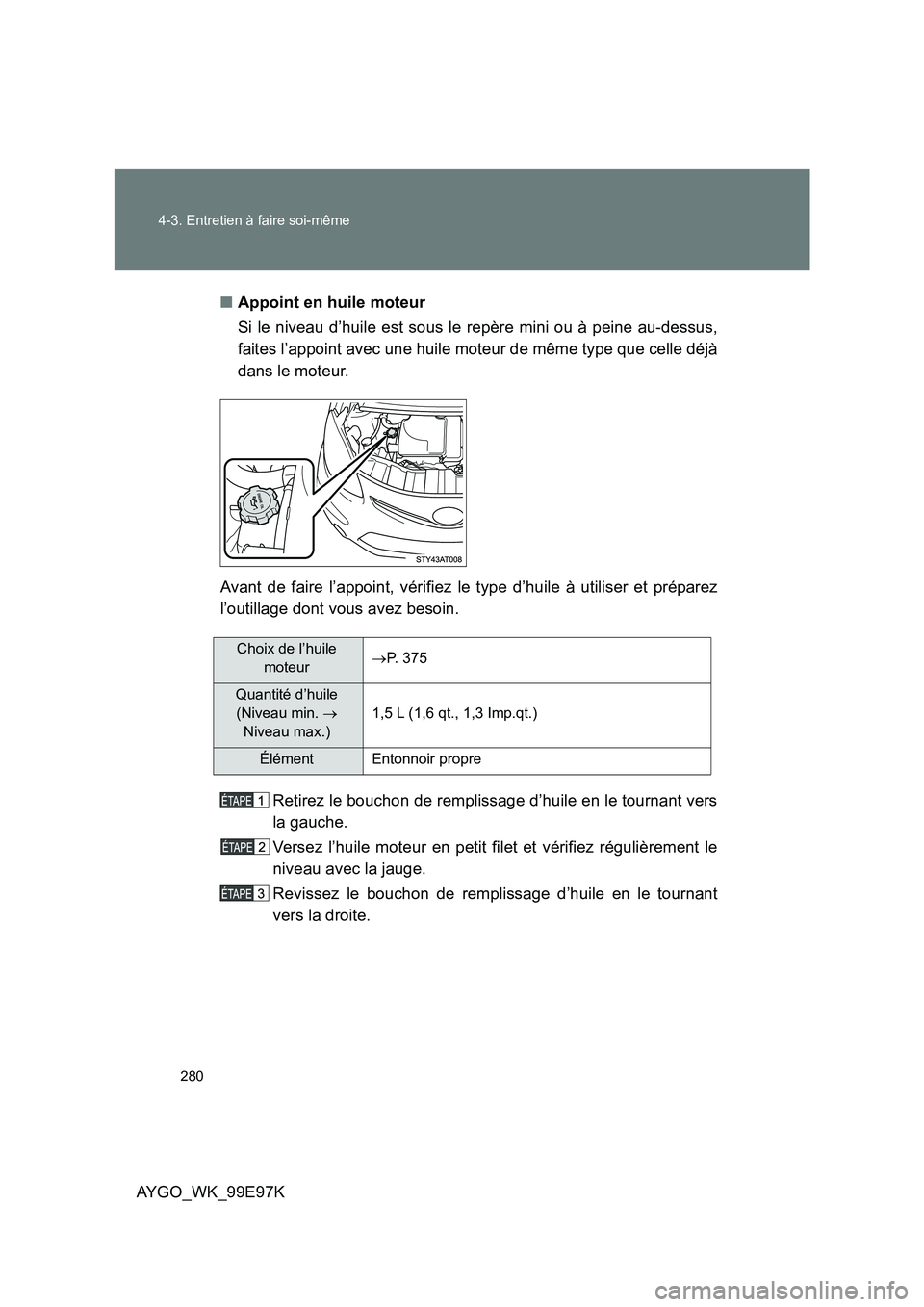

■ Appoint en huile moteur
Si le niveau d’huile est sous le repère mini ou à peine au-dessus,
faites l’appoint avec une huile moteur de même type que celle déjà
dans le moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser et préparez
l’outillage dont vous avez besoin.
Retirez le bouchon de remplissage d’huile en le tournant vers
la gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant
vers la droite.
Choix de l’huile
moteur → P. 375
Quantité d’huile
(Niveau min. →
Niveau max.)
1,5 L (1,6 qt., 1,3 Imp.qt.)
Élément Entonnoir propre
