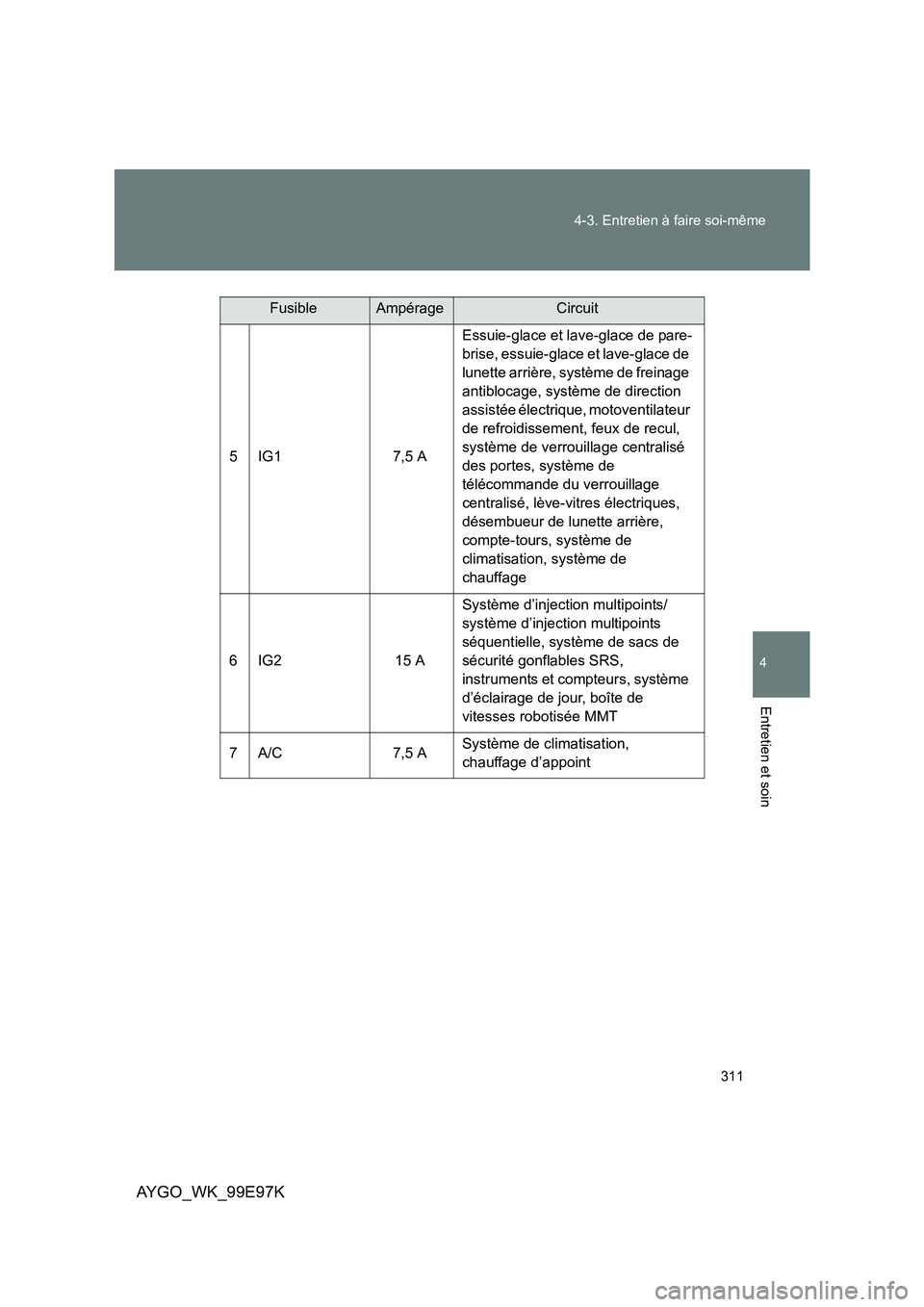

311
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
5IG1 7,5 A
Essuie-glace et lave-glace de pare-
brise, essuie-glace et lave-glace de
lunette arrière, système de freinage
antiblocage, système de direction
assistée électrique, motoventilateur
de refroidissement, feux de recul,
système de verrouillage centralisé
des portes, système de
télécommande du verrouillage
centralisé, lève-vitres électriques,
désembueur de lunette arrière,
compte-tours, système de
climatisation, système de
chauffage
6IG2 15 A
Système d’injection multipoints/
système d’injection multipoints
séquentielle, système de sacs de
sécurité gonflables SRS,
instruments et compteurs, système
d’éclairage de jour, boîte de
vitesses robotisée MMT
7A/C 7,5 A Système de climatisation,
chauffage d’appoint
FusibleAmpérageCircuit

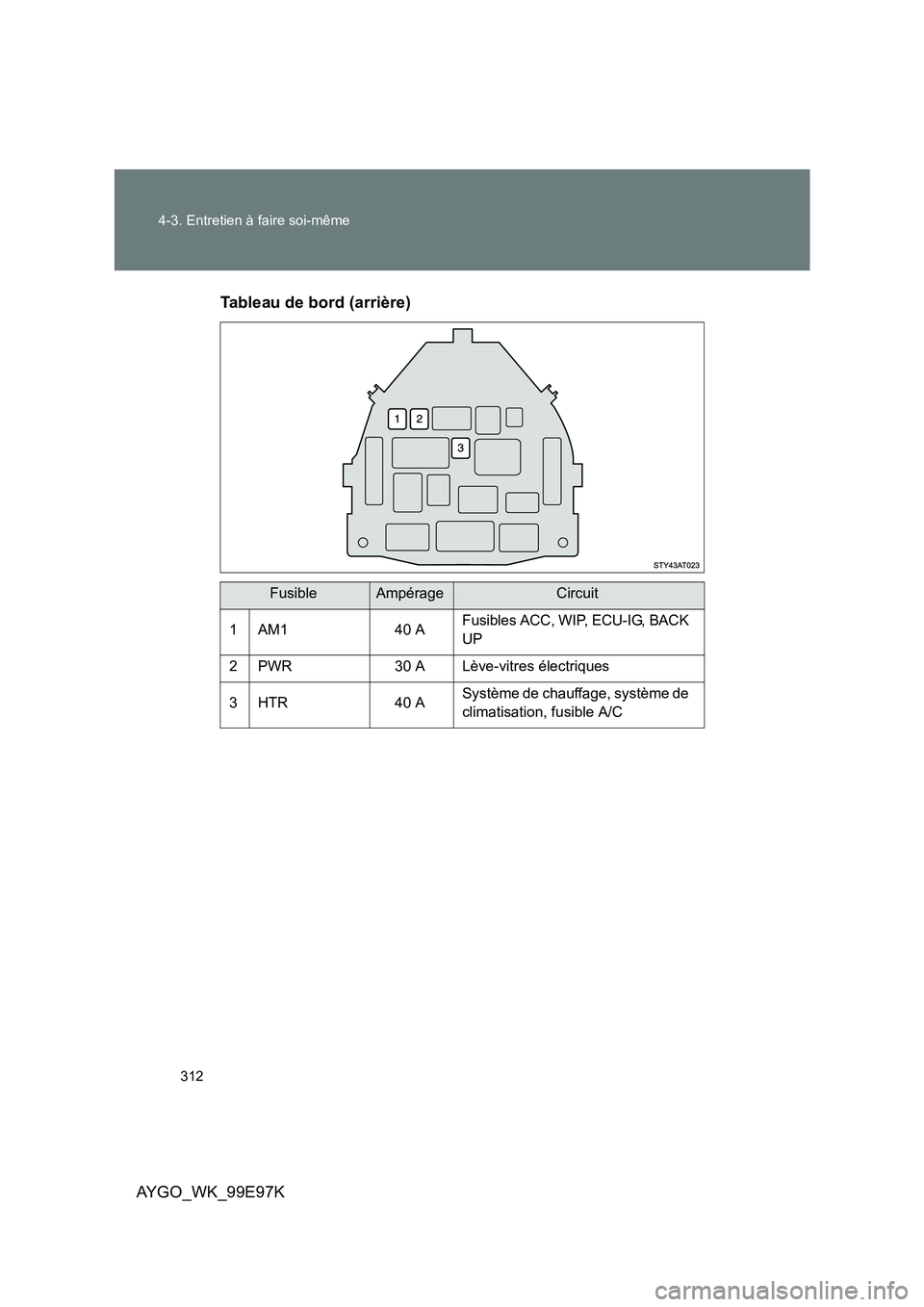

312
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
Tableau de bord (arrière)
FusibleAmpérageCircuit
1AM1 40 AFusibles ACC, WIP, ECU-IG, BACK
UP
2 PWR 30 A Lève-vitres électriques
3HTR 40 A Système de chauffage, système de
climatisation, fusible A/C

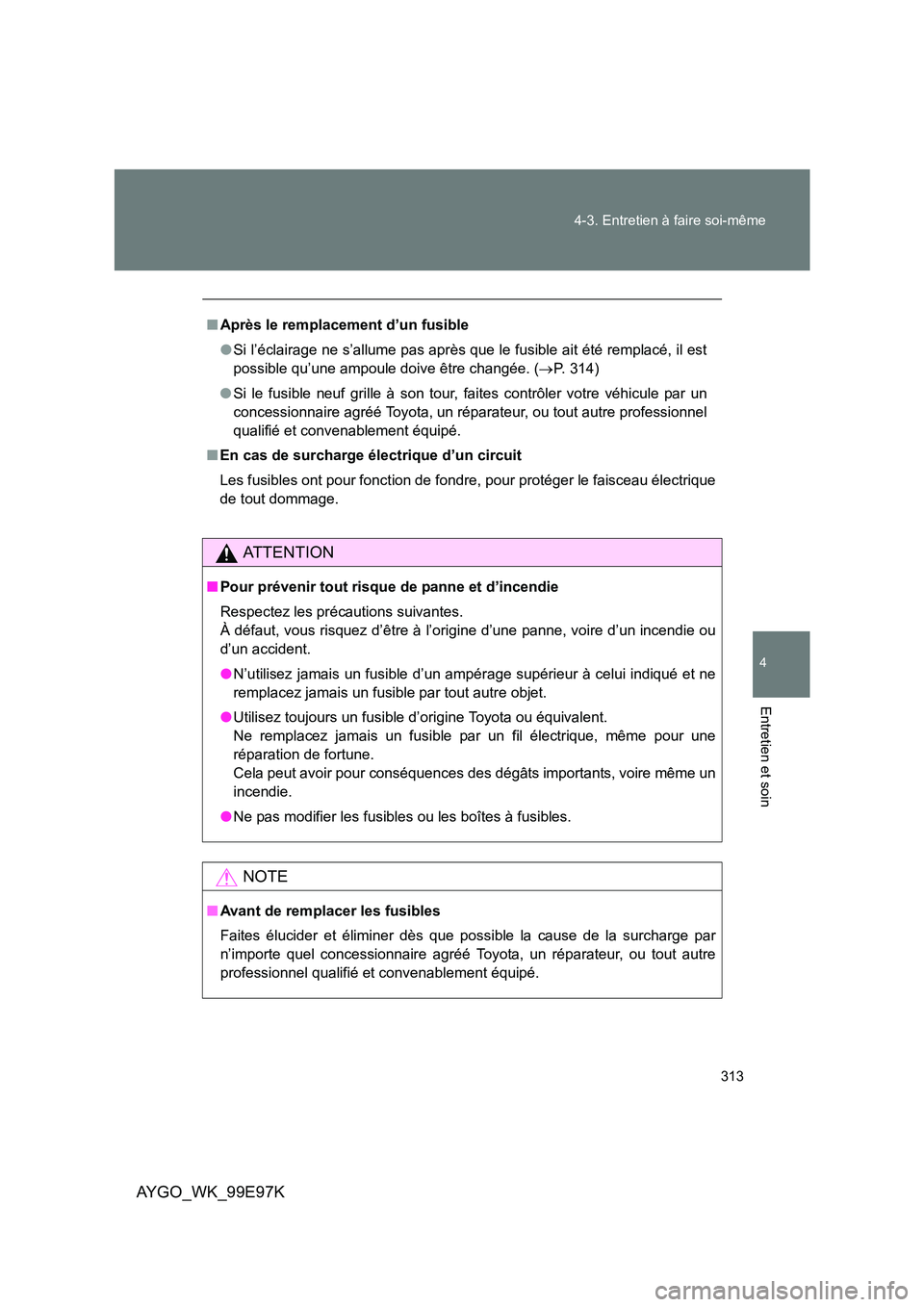

313
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
■ Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est
possible qu’une ampoule doive être changée. ( →P. 314)
● Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
AT T E N T I O N
■ Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
À défaut, vous risquez d’être à l’origine d’une panne, voire d’un incendie ou
d’un accident.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
Cela peut avoir pour conséquences des dégâts importants, voire même un
incendie.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge par
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.

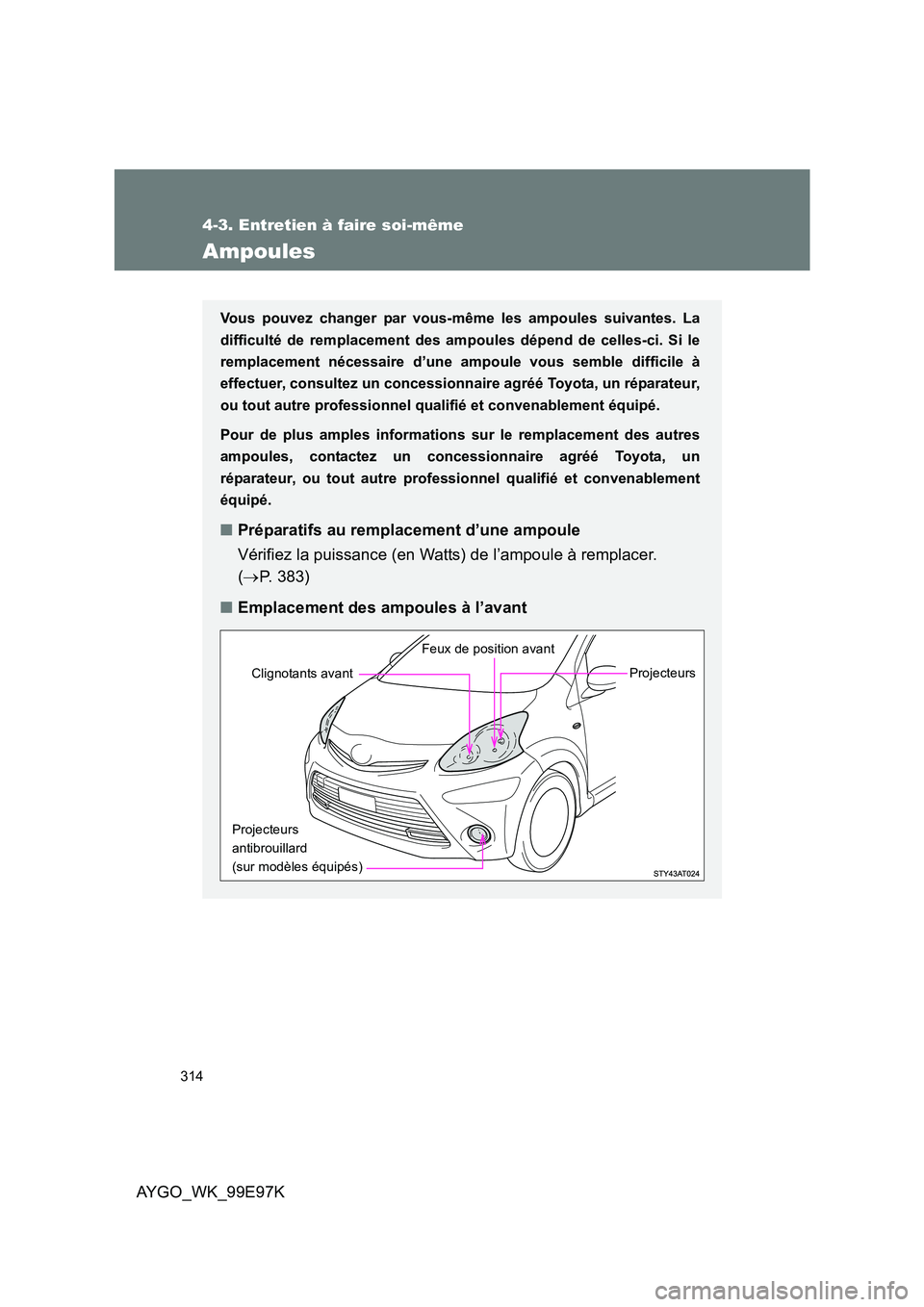

314
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire d’une ampoule vous semble difficile à
effectuer, consultez un concessionnaire agréé Toyota, un réparateur,
ou tout autre professionnel qualifié et convenablement équipé.
Pour de plus amples informations sur le remplacement des autres
ampoules, contactez un concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement
équipé.
■ Préparatifs au remplacement d’une ampoule
Vérifiez la puissance (en Watts) de l’ampoule à remplacer.
( →P. 383)
■ Emplacement des ampoules à l’avant
Feux de position avant
Projecteurs
antibrouillard
(sur modèles équipés)
Clignotants avant Projecteurs

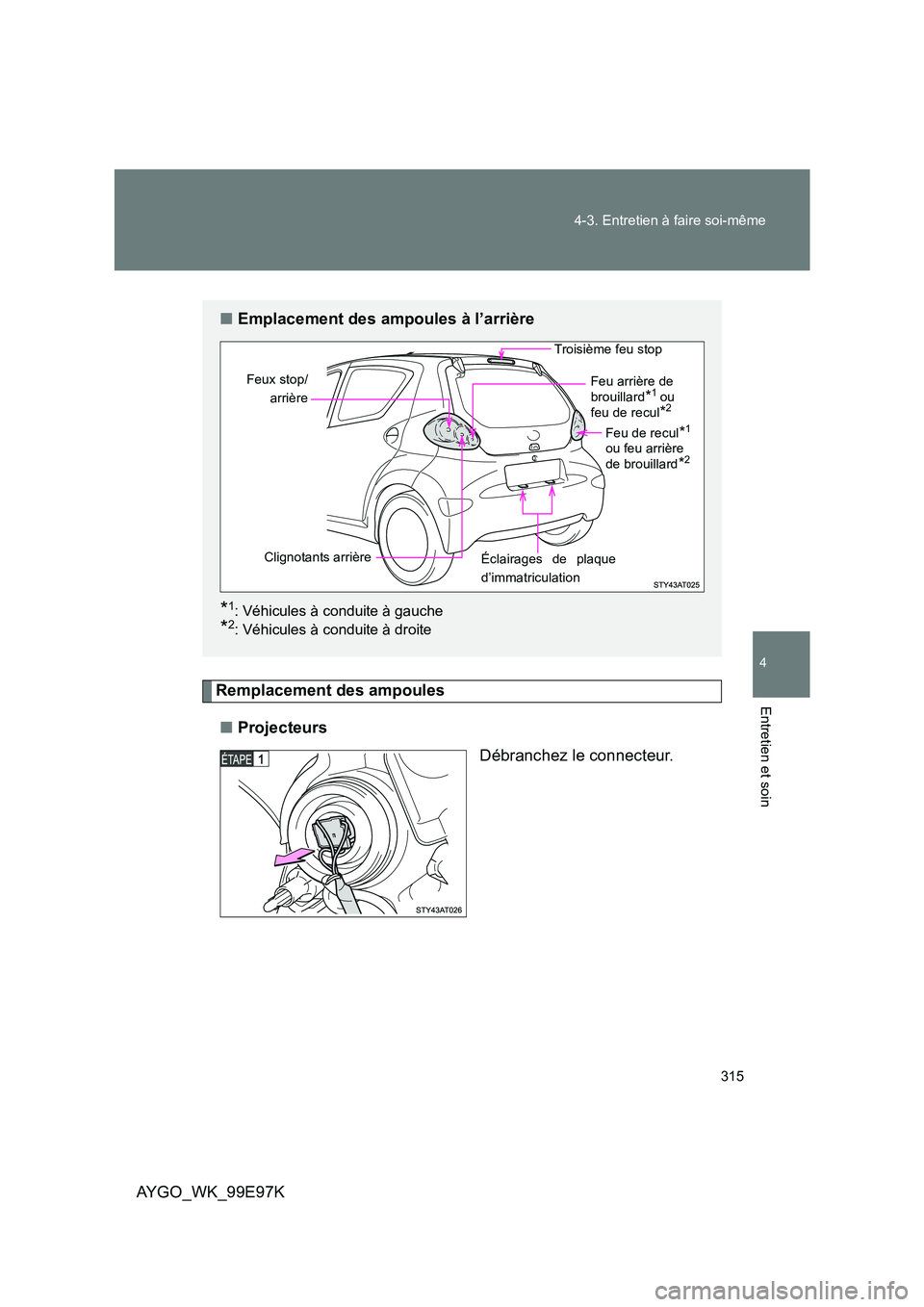

315
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
Remplacement des ampoules
■ Projecteurs
Débranchez le connecteur.
■ Emplacement des ampoules à l’arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feux stop/
arrière
Éclairages de plaque
d’immatriculation
Clignotants arrière
Feu arrière de brouillard*1 ou
feu de recul*2
Feu de recul*1
ou feu arrière
de brouillard*2
Troisième feu stop

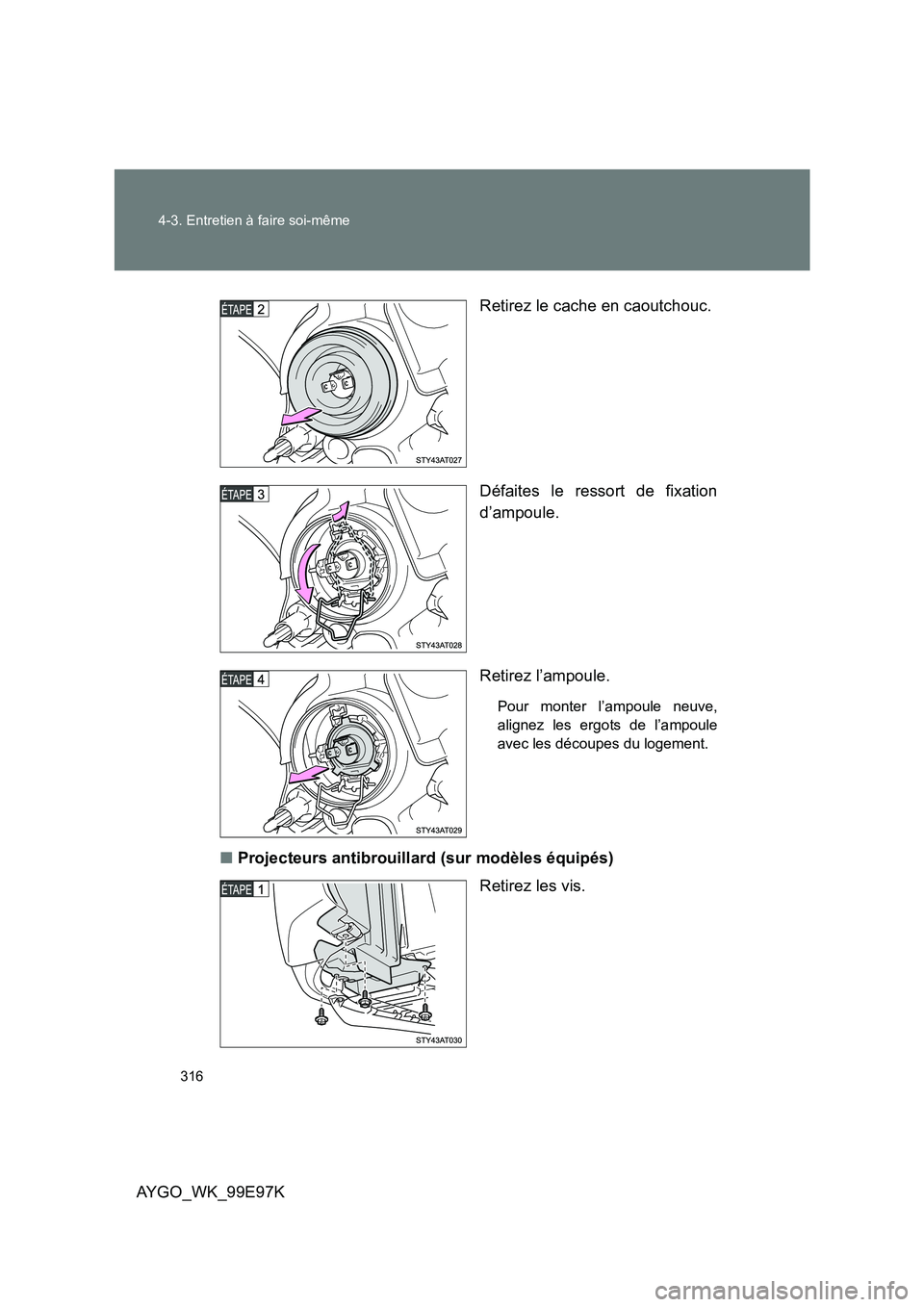

316
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
Retirez le cache en caoutchouc.
Défaites le ressort de fixation
d’ampoule.
Retirez l’ampoule.
Pour monter l’ampoule neuve,
alignez les ergots de l’ampoule
avec les découpes du logement.
■ Projecteurs antibrouillard (sur modèles équipés)
Retirez les vis.

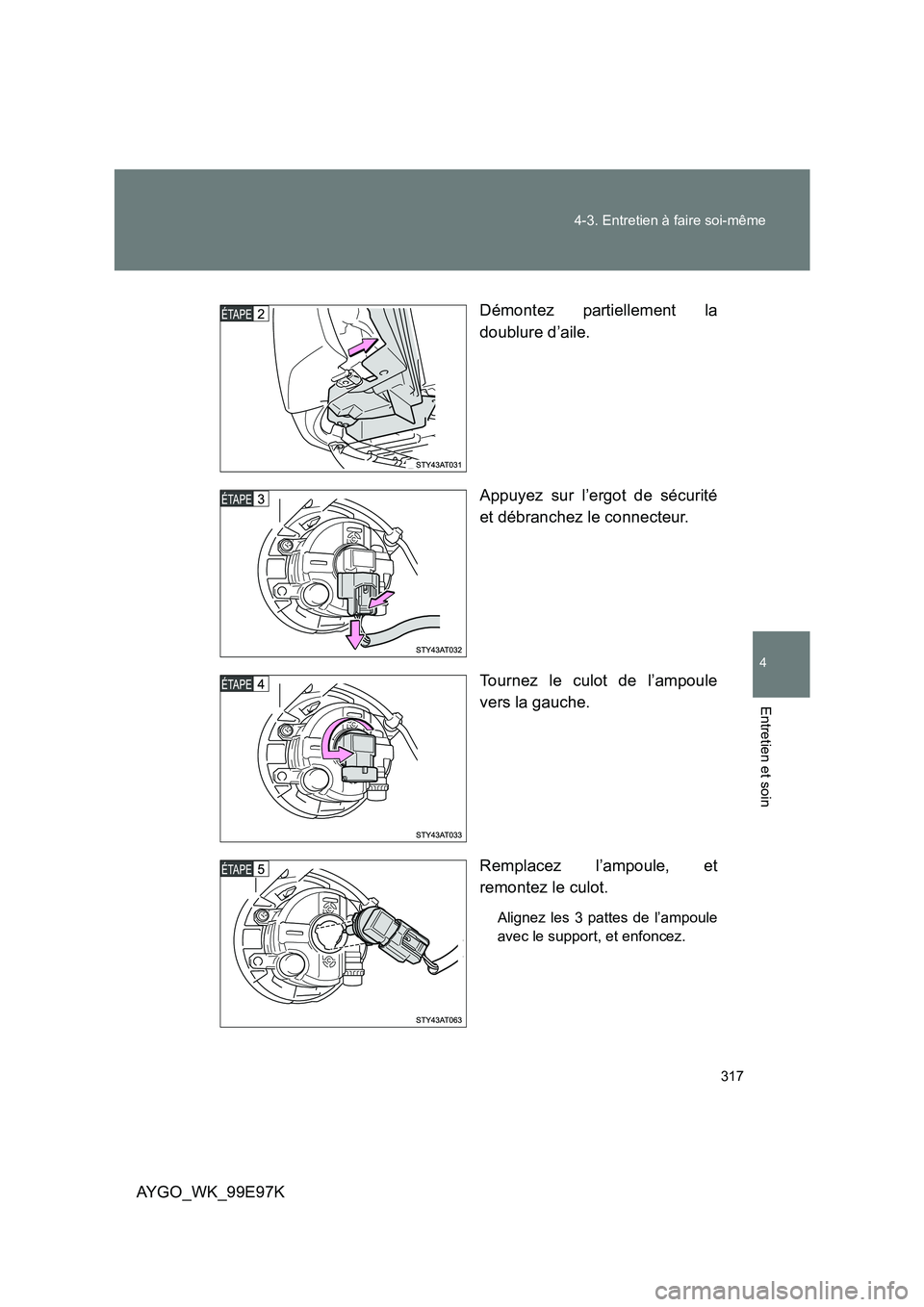

317
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
Démontez partiellement la
doublure d’aile.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l’ampoule
vers la gauche.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.

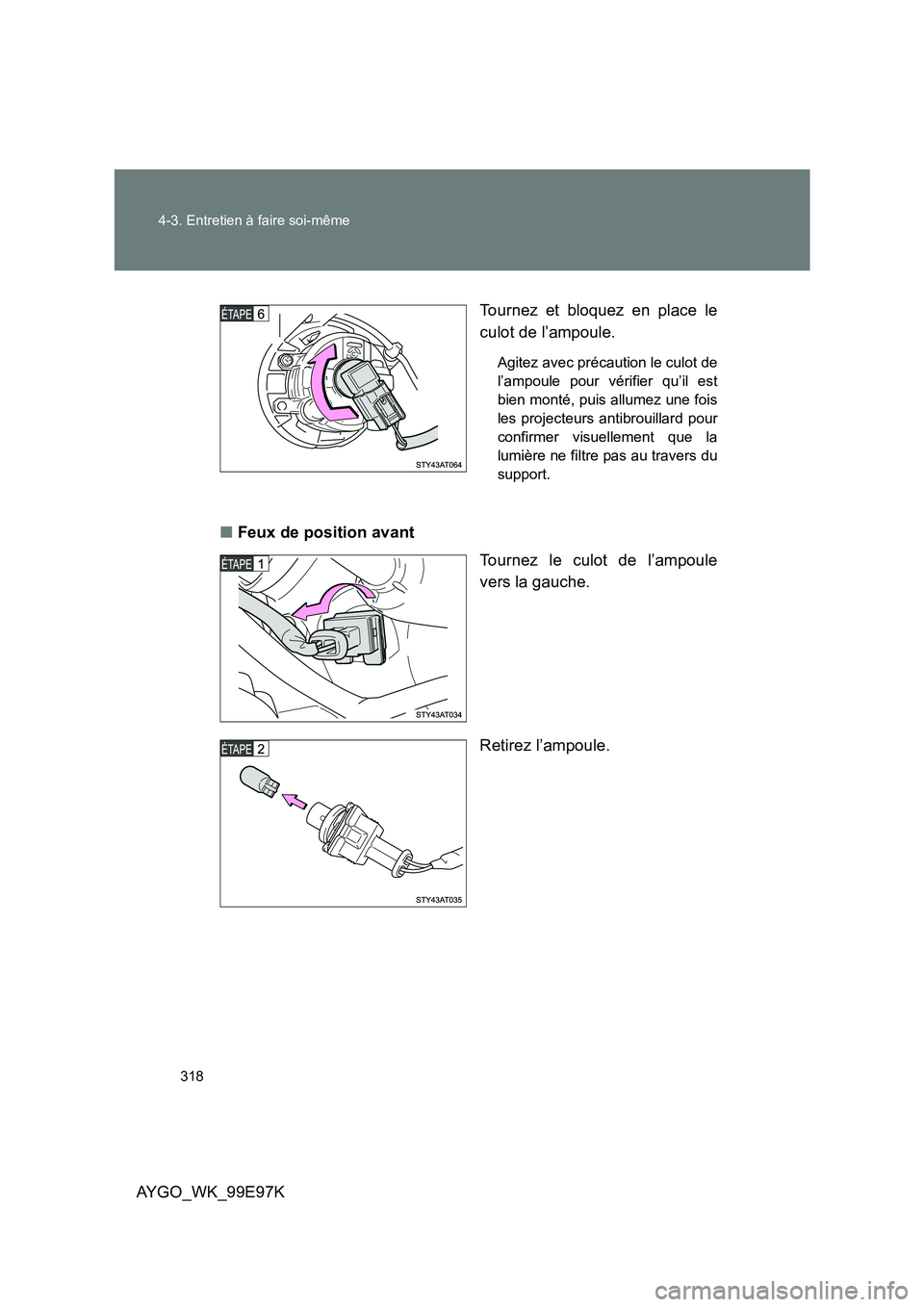

318
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est
bien monté, puis allumez une fois
les projecteurs antibrouillard pour
confirmer visuellement que la
lumière ne filtre pas au travers du
support.
■ Feux de position avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.

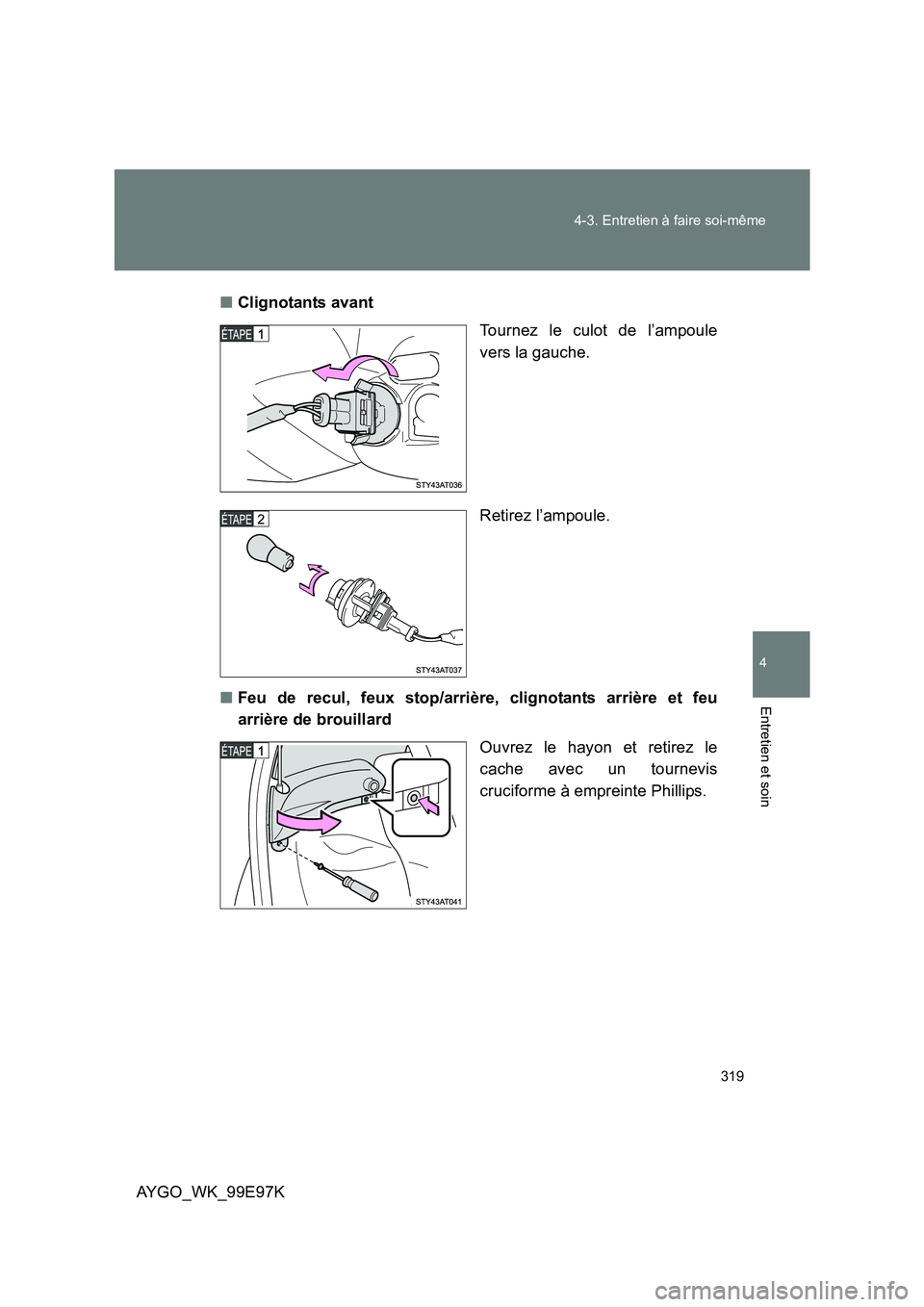

319
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
■ Clignotants avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
■ Feu de recul, feux stop/arrière, clignotants arrière et feu
arrière de brouillard
Ouvrez le hayon et retirez le
cache avec un tournevis
cruciforme à empreinte Phillips.

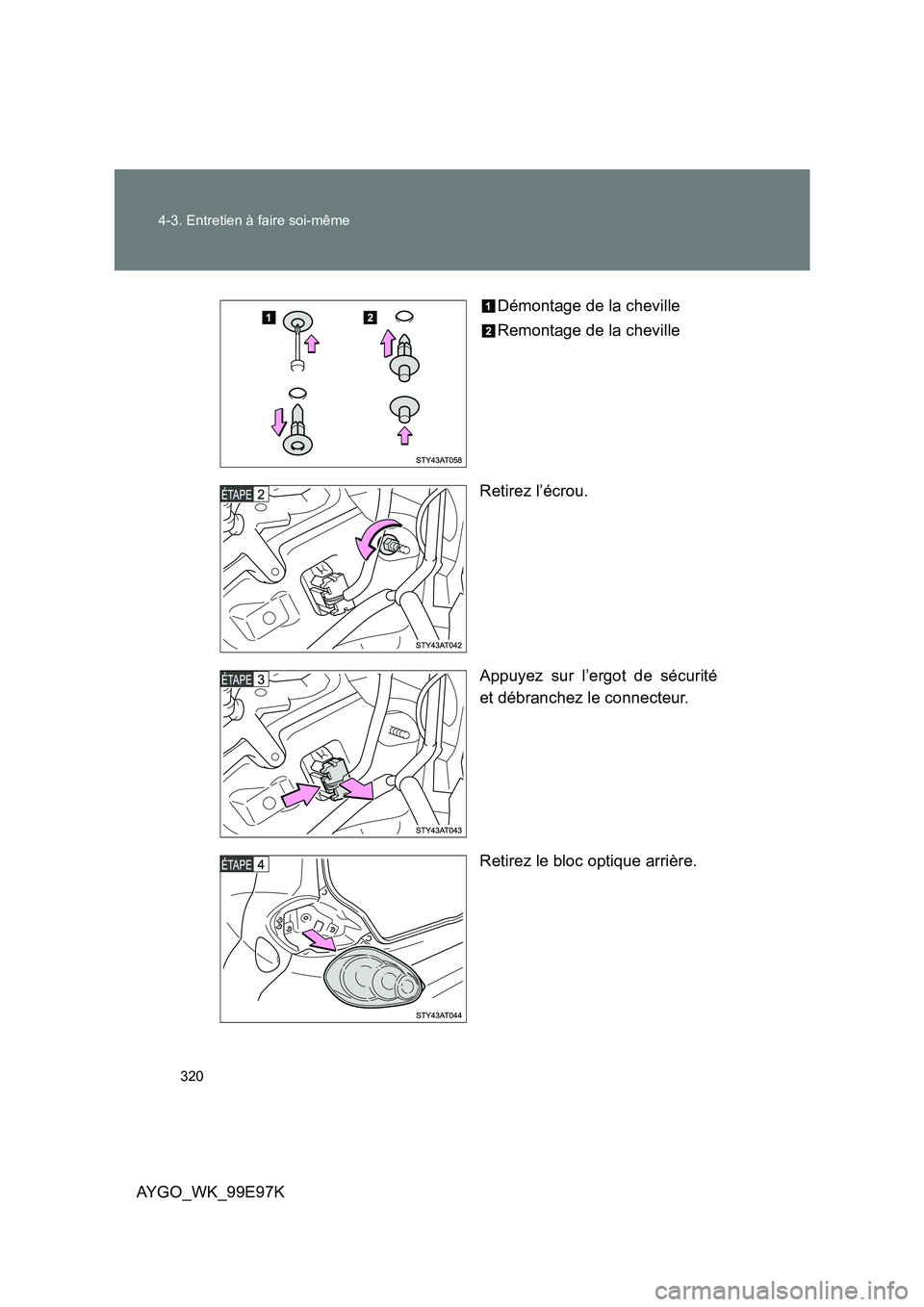

320
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
Démontage de la cheville
Remontage de la cheville
Retirez l’écrou.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Retirez le bloc optique arrière.
