Page 301 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 301
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

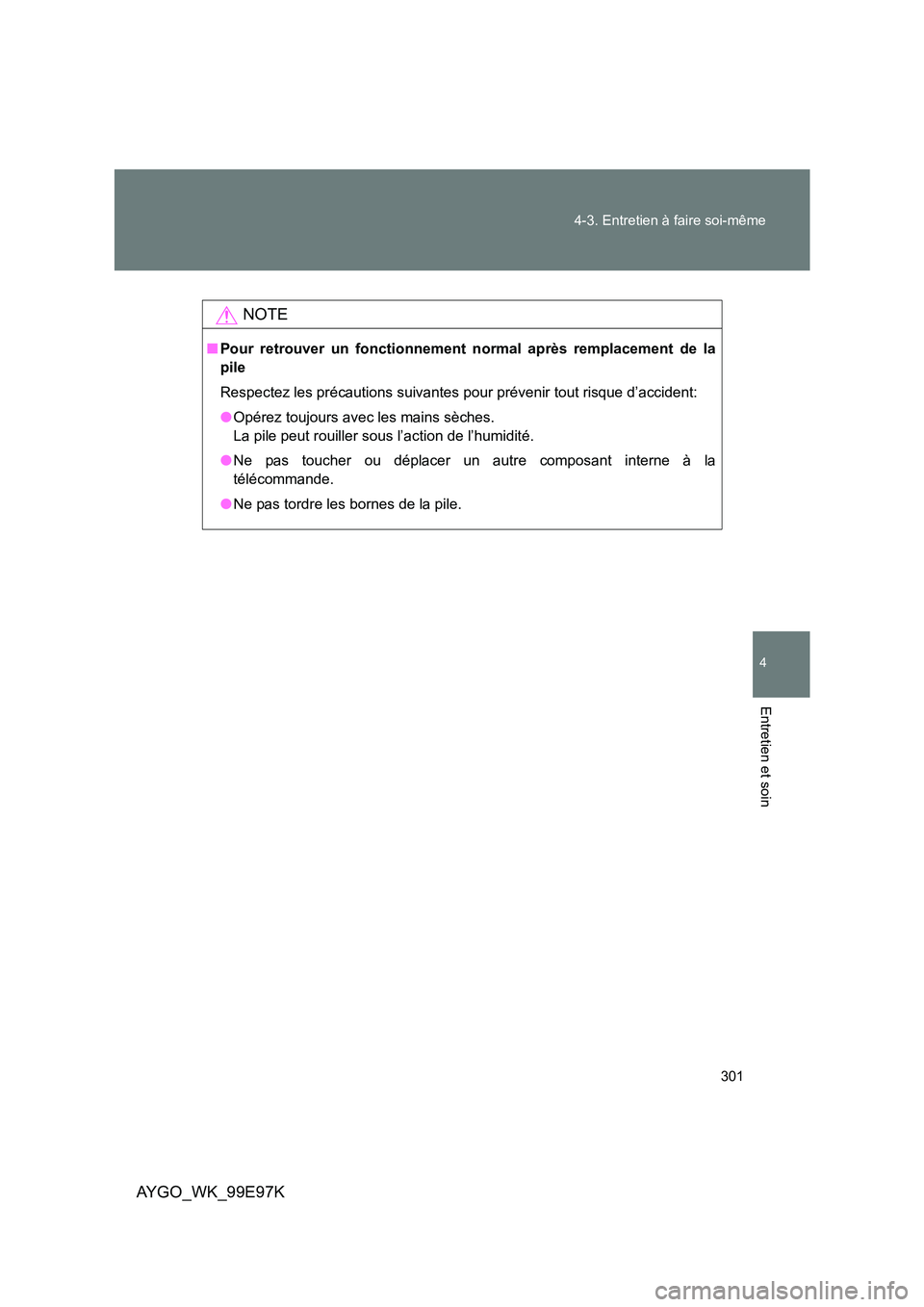

NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour pr

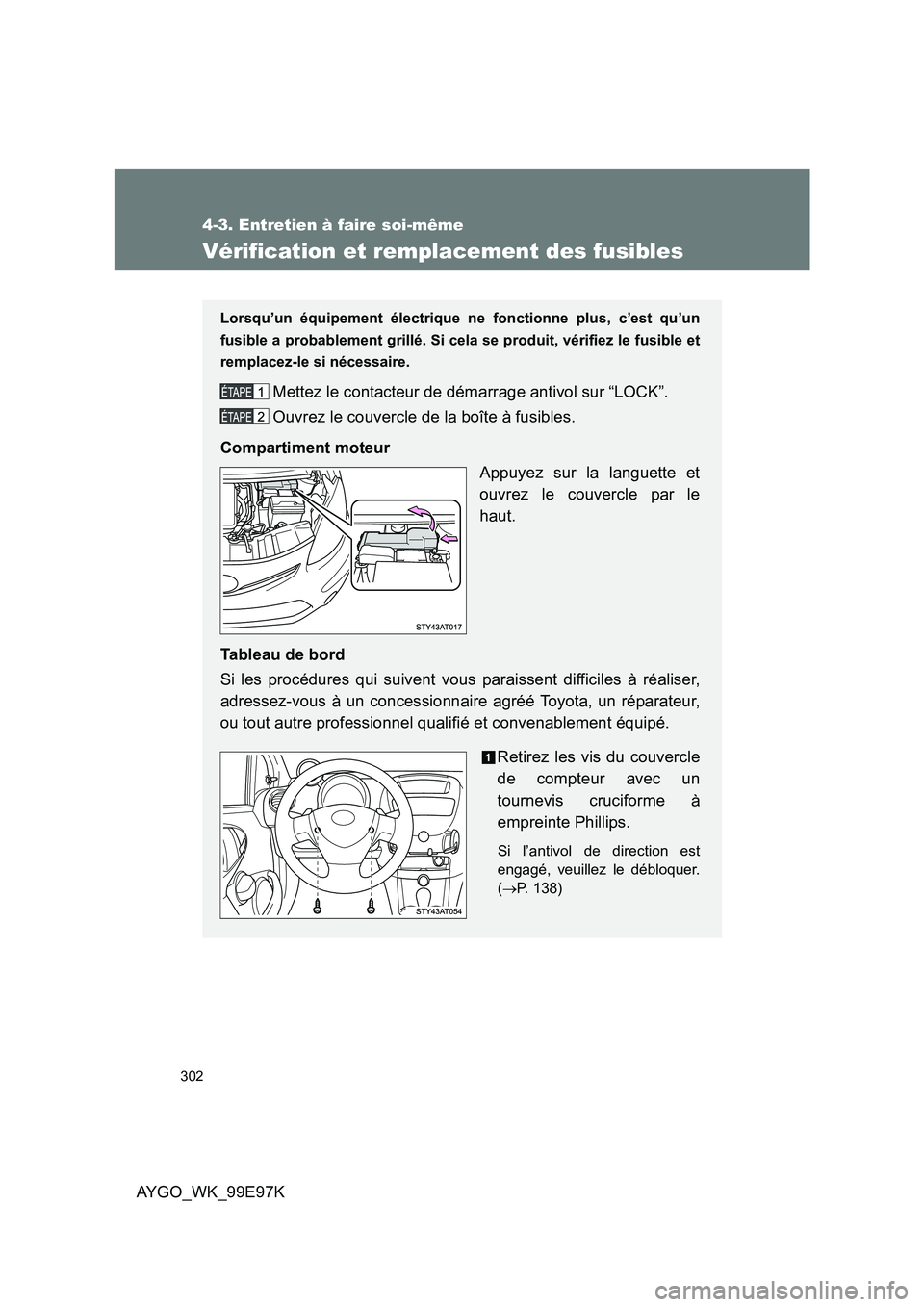

Page 302 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 302
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
Vérification et remplacement des fusibles
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé.

Page 303 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 303
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

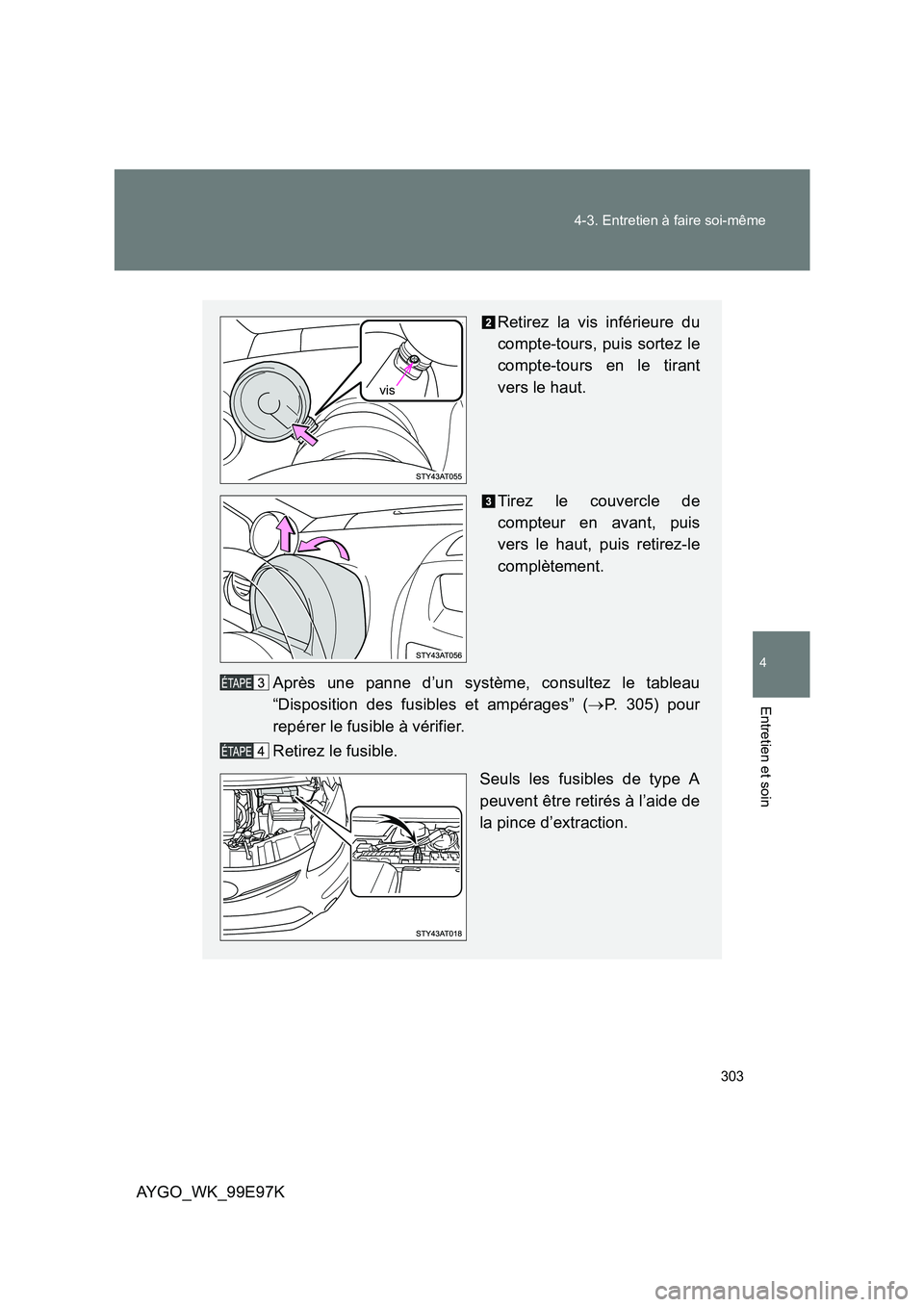

Retirez la vis inférieure du
compte-tours, puis sortez le
compte-tours en le tirant
vers le haut.
Tirez le couvercle de
c

Page 304 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 304
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

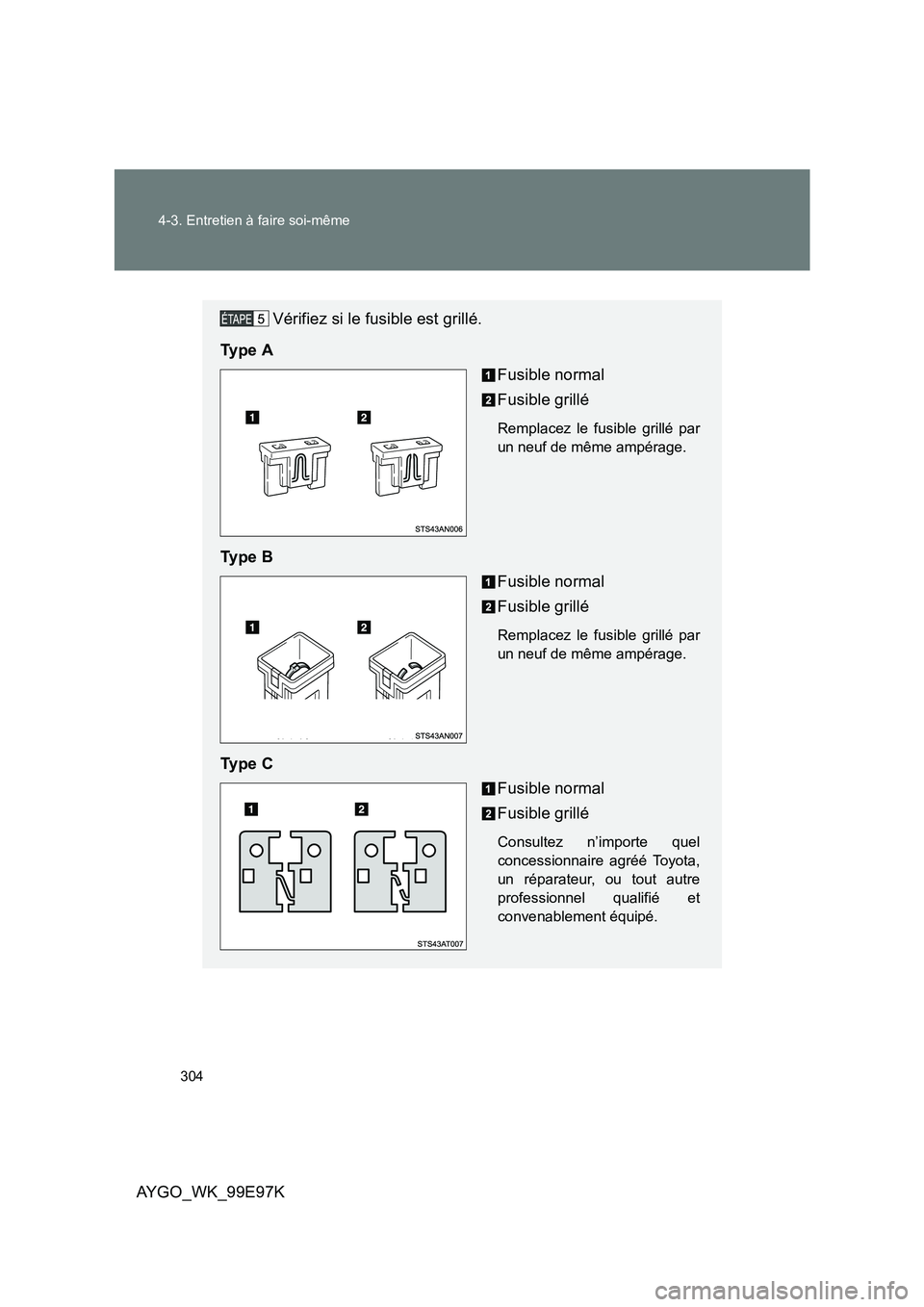

Vérifiez si le fusible est grillé.
Ty p e  A
Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
Ty p

Page 305 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 305
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

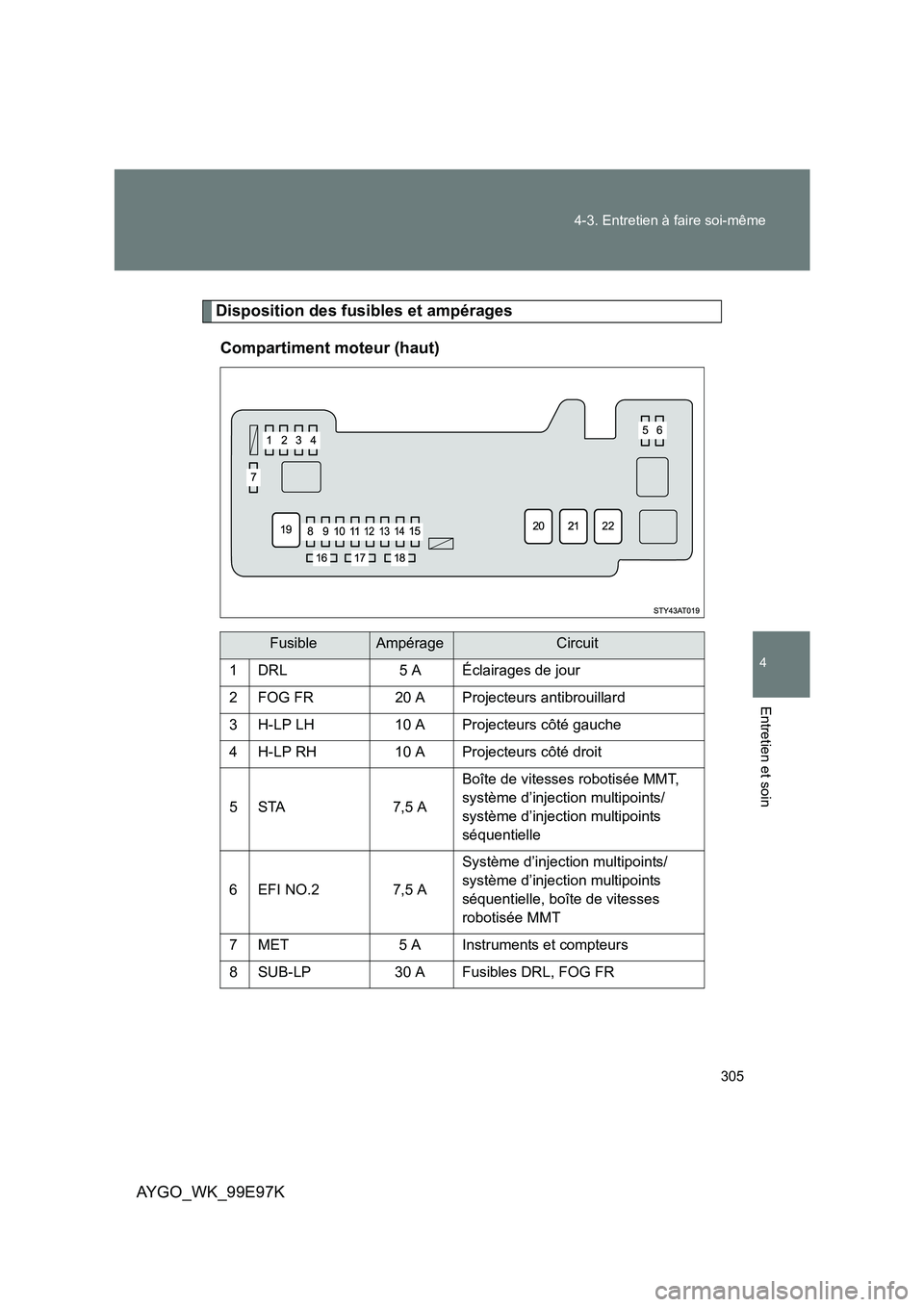

Disposition des fusibles et ampérages
Compartiment moteur (haut)
FusibleAmpérageCircuit
1 DRL 5 A Éclairages de jour
2 FO

Page 306 of 400

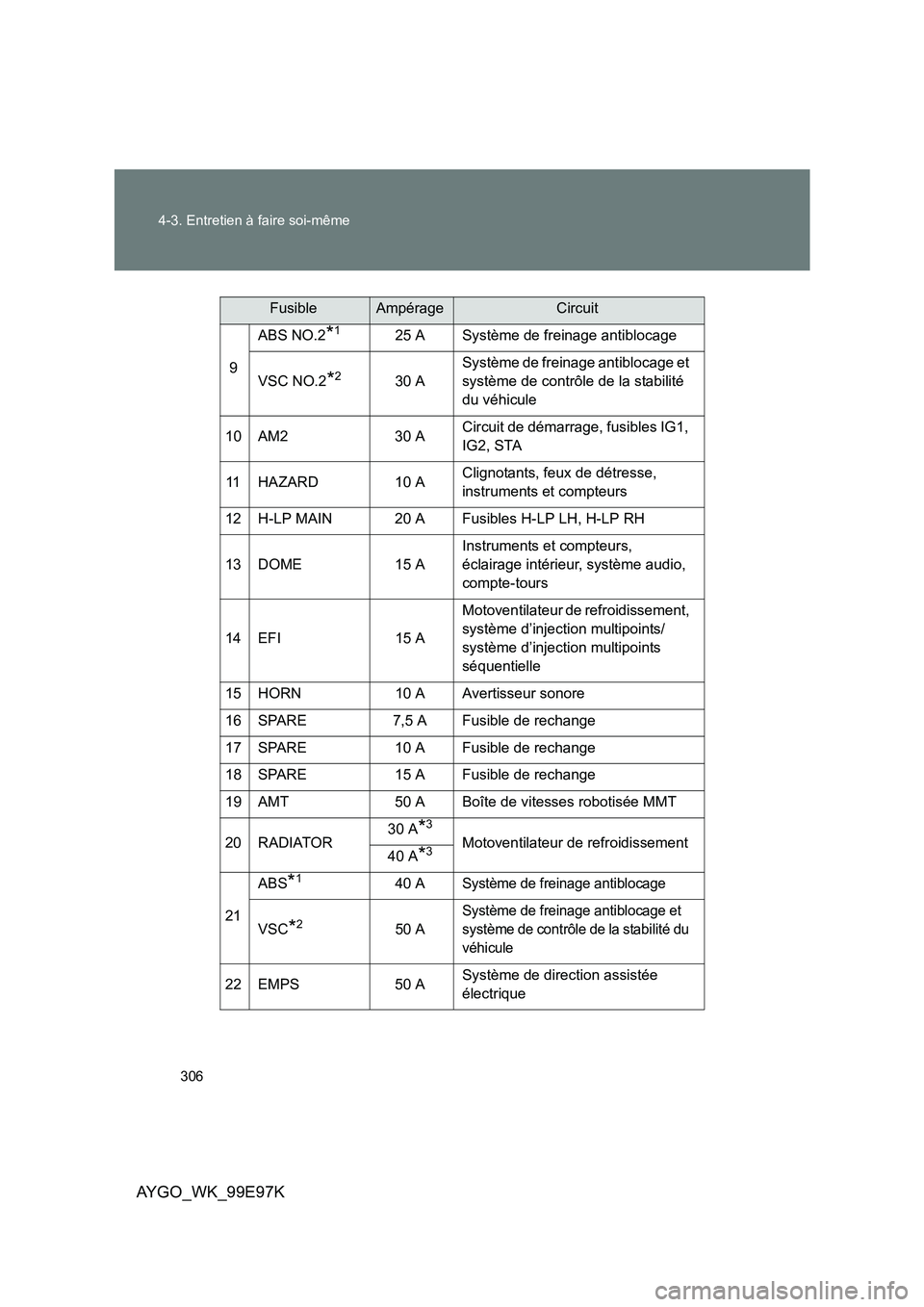

TOYOTA AYGO 2012  Notices Demploi (in French) 306
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
9
ABS NO.2*125 A Système de freinage antiblocage
VSC NO.2*230 A
Système de freinage antiblocage et
système de contrôle de la stabilité

Page 307 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 307
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

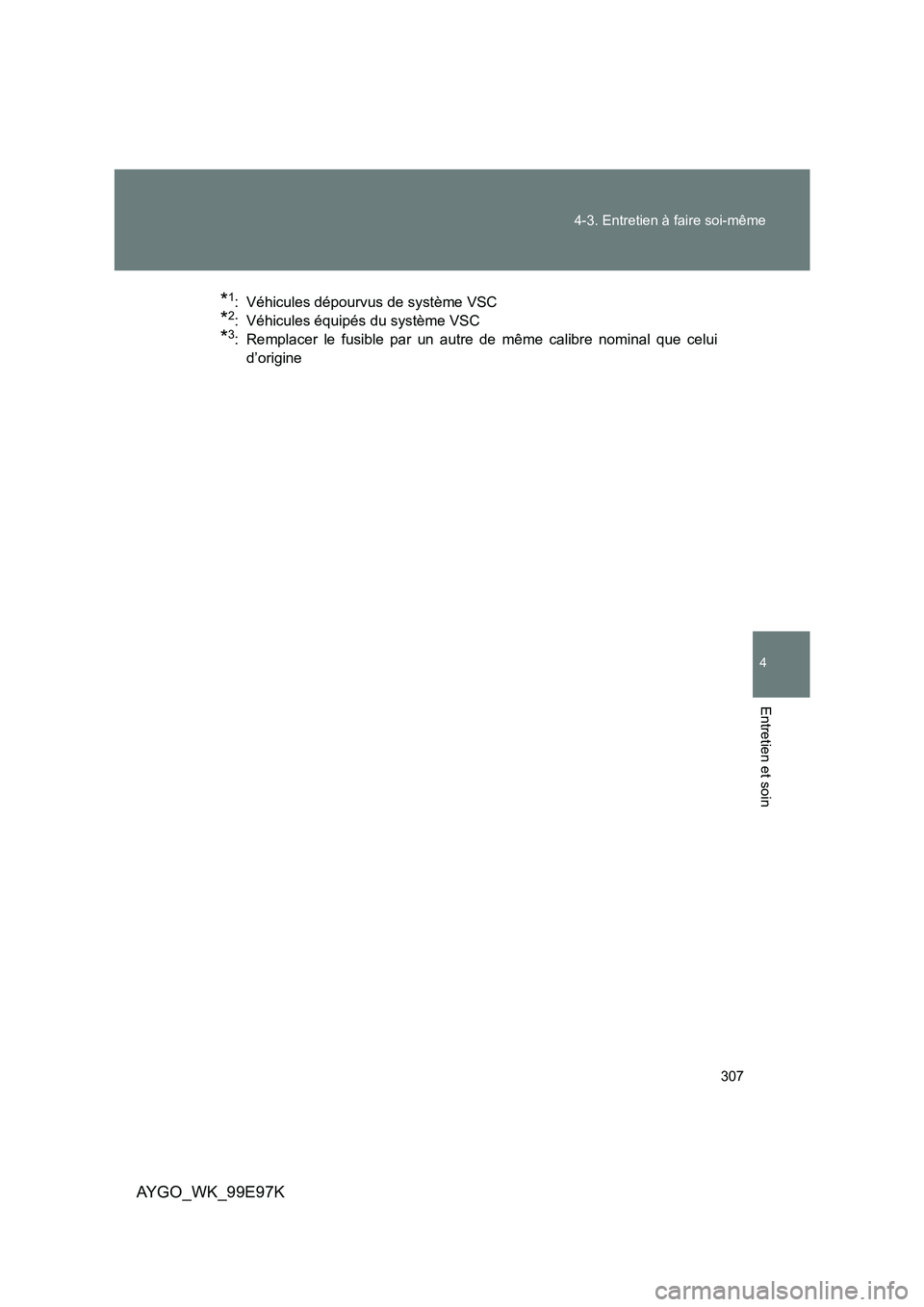

*1: Véhicules dépourvus de système VSC
*2: Véhicules équipés du système VSC
*3: Remplacer le fusible par un autre de m

Page 308 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 308
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

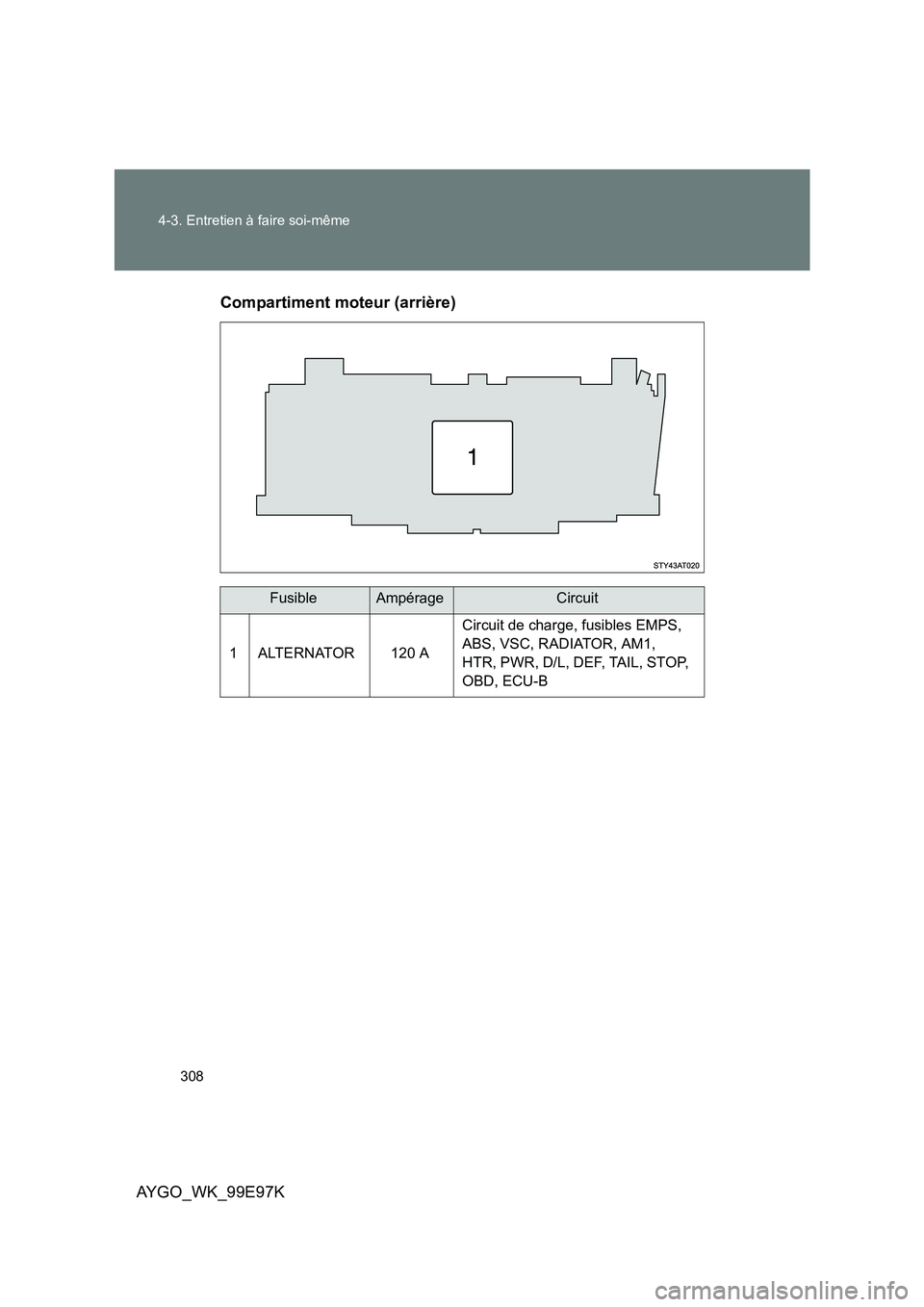

Compartiment moteur (arrière)
FusibleAmpérageCircuit
1 ALTERNATOR 120 A
Circuit de charge, fusibles EMPS,
ABS, VSC, RADIATOR, AM1,
HTR, PW

Page 309 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 309
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
Tableau de bord (côté droit)
FusibleAmpérageCircuit
1STOP 10 A
Feux stop, troisième feu stop,
système de freinage ant

Page 310 of 400

TOYOTA AYGO 2012  Notices Demploi (in French) 310
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

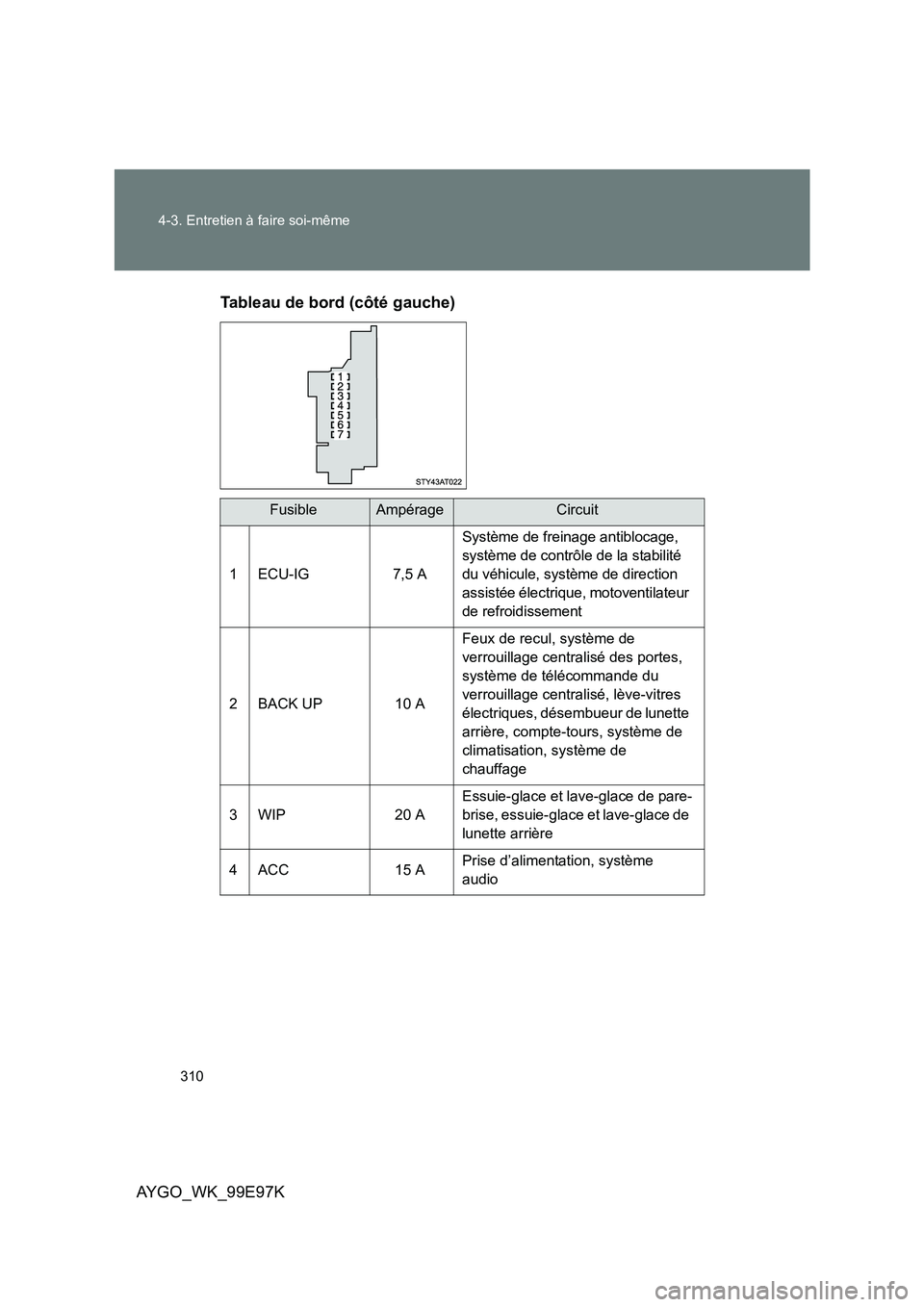

Tableau de bord (côté gauche)
FusibleAmpérageCircuit
1ECU-IG 7,5 A
Système de freinage antiblocage,
système de contrôle de la stabilité
