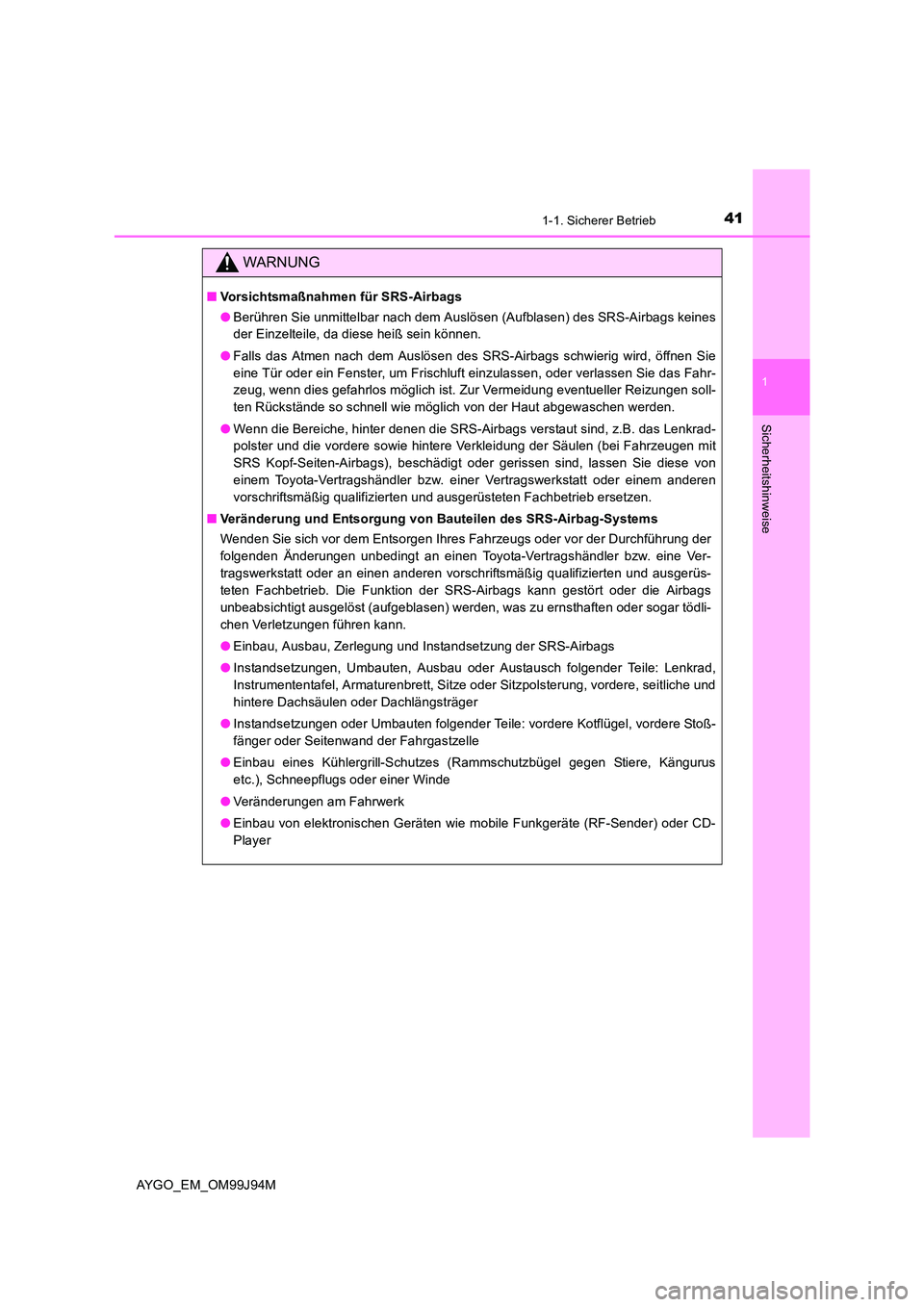

Page 41 of 452

411-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
● Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Airbags keines
der Einzelteile, da diese heiß sein können.
● Falls das Atmen nach dem Auslösen des SRS-Airbags schwierig wird, öffnen Sie
eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen Sie das Fahr-
zeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen soll-
ten Rückstände so schnell wie möglich von der Haut abgewaschen werden.
● Wenn die Bereiche, hinter denen die SRS-Airbags verstaut sind, z.B. das Lenkrad-
polster und die vordere sowie hintere Verkleidung der Säulen (bei Fahrzeugen mit
SRS Kopf-Seiten-Airbags), beschädigt oder gerissen sind, lassen Sie diese von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb ersetzen.
■ Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Wenden Sie sich vor dem Entsorgen Ihres Fahrzeugs oder vor der Durchführung der
folgenden Änderungen unbedingt an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb. Die Funktion der SRS-Airbags kann gestört oder die Airbags
unbeabsichtigt ausgelöst (aufgeblasen) werden, was zu ernsthaften oder sogar tödli-
chen Verletzungen führen kann.
● Einbau, Ausbau, Zerlegung und Instandsetzung der SRS-Airbags
● Instandsetzungen, Umbauten, Ausbau oder Austausch folgender Teile: Lenkrad,
Instrumententafel, Armaturenbrett, Sitze oder Sitzpolsterung, vordere, seitliche und
hintere Dachsäulen oder Dachlängsträger
● Instandsetzungen oder Umbauten folgender Teile: vordere Kotflügel, vordere Stoß-
fänger oder Seitenwand der Fahrgastzelle
● Einbau eines Kühlergrill-Schutzes (Rammschutzbügel gegen Stiere, Kängurus
etc.), Schneepflugs oder einer Winde
● Veränderungen am Fahrwerk
● Einbau von elektronischen Geräten wie mobile Funkgeräte (RF-Sender) oder CD-
Player

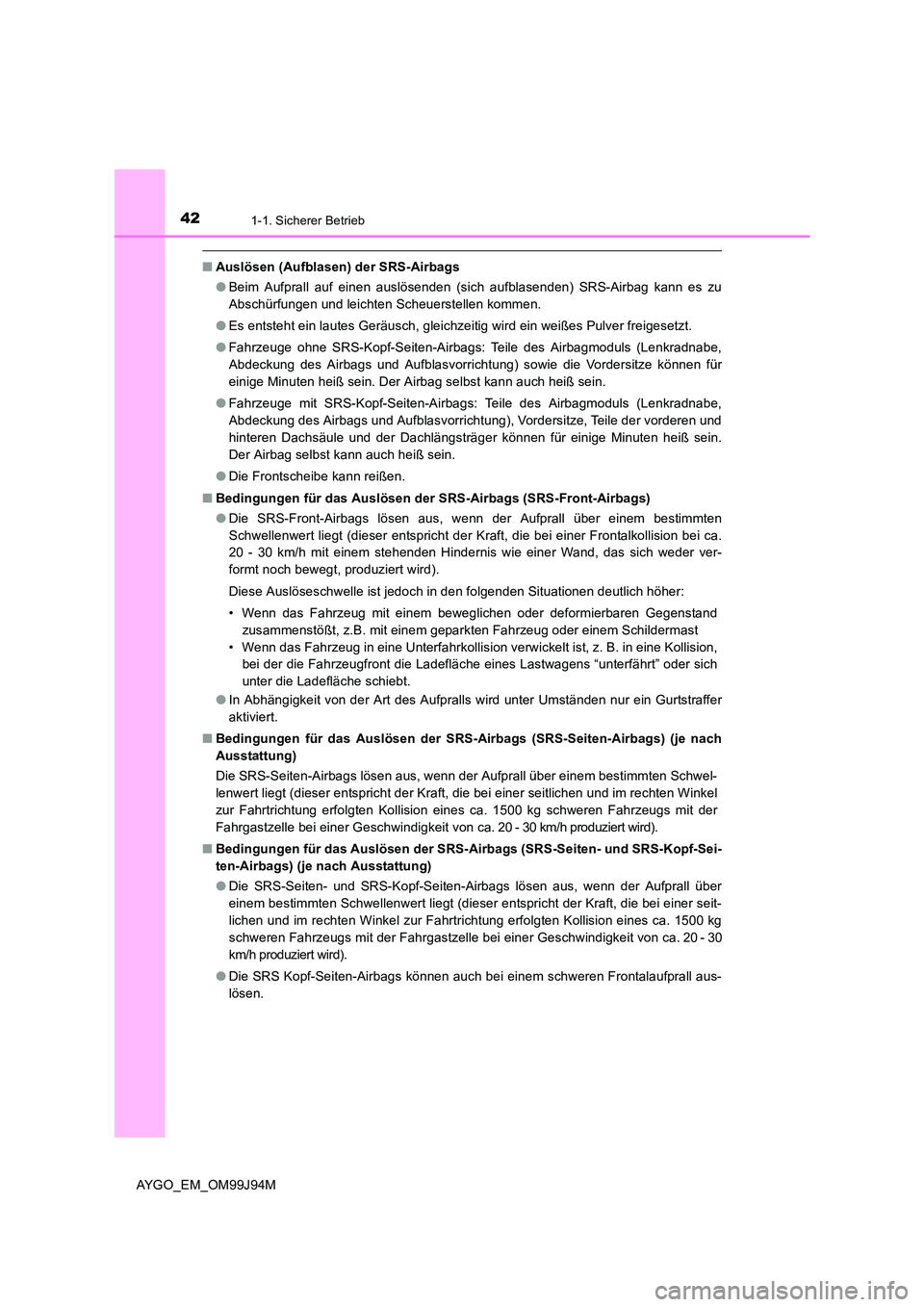

Page 42 of 452

421-1. Sicherer Betrieb
AYGO_EM_OM99J94M
■Auslösen (Aufblasen) der SRS-Airbags
● Beim Aufprall auf einen auslösenden (sich aufblasenden) SRS-Airbag kann es zu
Abschürfungen und leichten Scheuerstellen kommen.
● Es entsteht ein lautes Geräusch, gleichzeitig wird ein weißes Pulver freigesetzt.
● Fahrzeuge ohne SRS-Kopf-Seiten-Airbags: Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvorrichtung) sowie die Vordersitze können für
einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvorrichtung), Vordersitze, Teile der vorderen und
hinteren Dachsäule und der Dachlängsträger können für einige Minuten heiß sein.
Der Airbag selbst kann auch heiß sein.
● Die Frontscheibe kann reißen.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
● Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten
Schwellenwert liegt (dieser entspricht der Kraft, die bei einer Frontalkollision bei ca.
20 - 30 km/h mit einem stehenden Hindernis wie einer Wand, das sich weder ver-
formt noch bewegt, produziert wird).
Diese Auslöseschwelle ist jedoch in den folgenden Situationen deutlich höher:
• Wenn das Fahrzeug mit einem beweglichen oder deformierbaren Gegenstand
zusammenstößt, z.B. mit einem geparkten Fahrzeug oder einem Schildermast
• Wenn das Fahrzeug in eine Unterfahrkollision verwickelt ist, z. B. in eine Kollision,
bei der die Fahrzeugfront die Ladefläche eines Lastwagens “unterfährt” oder sich
unter die Ladefläche schiebt.
● In Abhängigkeit von der Art des Aufpralls wird unter Umständen nur ein Gurtstraffer
aktiviert.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags) (je nach
Ausstattung)
Die SRS-Seiten-Airbags lösen aus, wenn der Aufprall über einem bestimmten Schwel-
lenwert liegt (dieser entspricht der Kraft, die bei einer seitlichen und im rechten Winkel
zur Fahrtrichtung erfolgten Kollision eines ca. 1500 kg schweren Fahrzeugs mit der
Fahrgastzelle bei einer Geschwindigkeit von ca. 20 - 30 km/h produziert wird).
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und SRS-Kopf-Sei-
ten-Airbags) (je nach Ausstattung)
● Die SRS-Seiten- und SRS-Kopf-Seiten-Airbags lösen aus, wenn der Aufprall über
einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer seit-
lichen und im rechten Winkel zur Fahrtrichtung erfolgten Kollision eines ca. 1500 kg
schweren Fahrzeugs mit der Fahrgastzelle bei einer Geschwindigkeit von ca. 20 - 30
km/h produziert wird).
● Die SRS Kopf-Seiten-Airbags können auch bei einem schweren Frontalaufprall aus-
lösen.

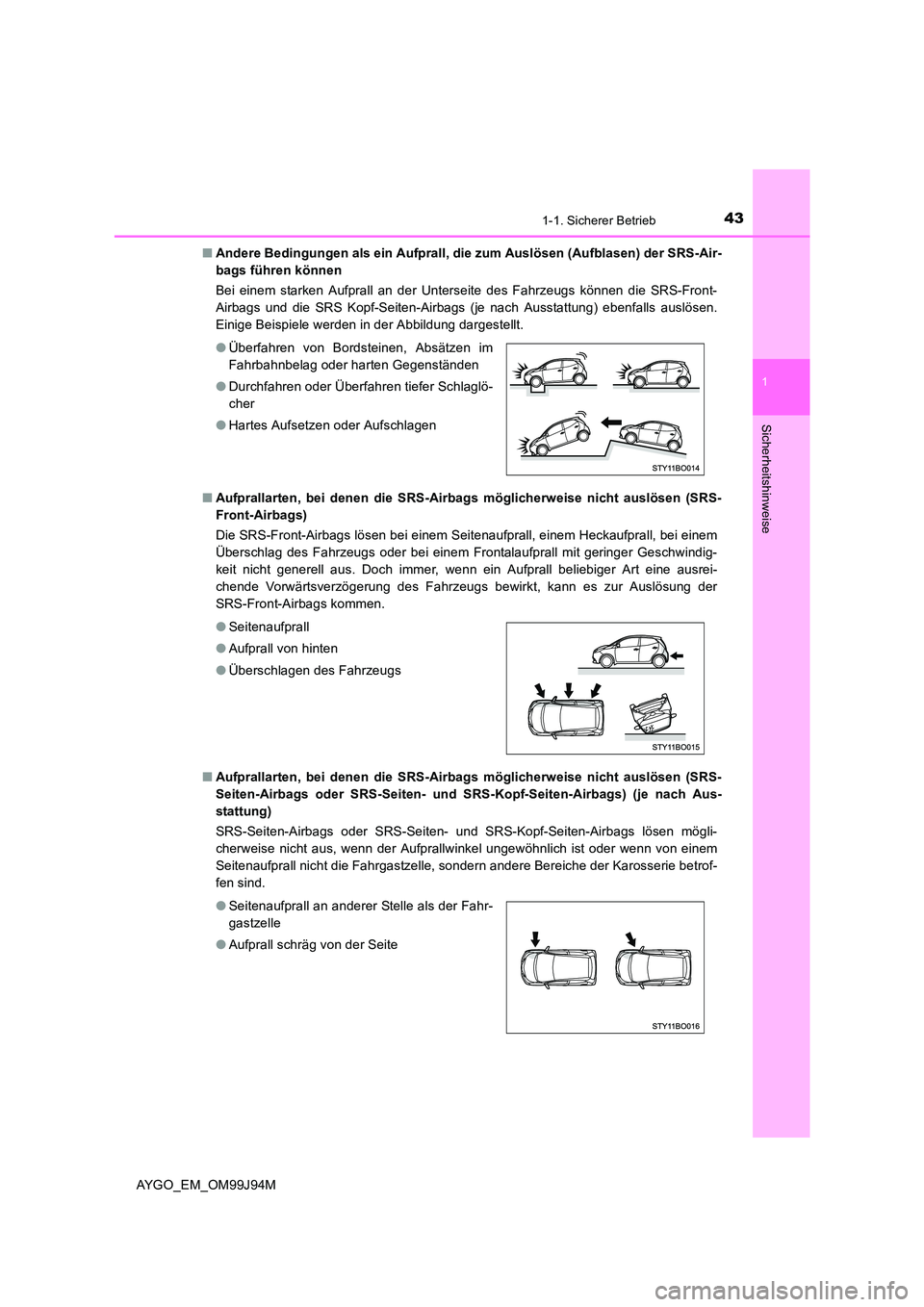

Page 43 of 452

431-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
■ Andere Bedingungen als ein Aufprall, die zum Auslösen (Aufblasen) der SRS-Air-
bags führen können
Bei einem starken Aufprall an der Unterseite des Fahrzeugs können die SRS-Front-
Airbags und die SRS Kopf-Seiten-Airbags (je nach Ausstattung) ebenfalls auslösen.
Einige Beispiele werden in der Abbildung dargestellt.
■ Aufprallarten, bei denen die SRS-Airbags möglicherweise nicht auslösen (SRS-
Front-Airbags)
Die SRS-Front-Airbags lösen bei einem Seitenaufprall, einem Heckaufprall, bei einem
Überschlag des Fahrzeugs oder bei einem Frontalaufprall mit geringer Geschwindig-
keit nicht generell aus. Doch immer, wenn ein Aufprall beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der
SRS-Front-Airbags kommen.
■ Aufprallarten, bei denen die SRS-Airbags möglicherweise nicht auslösen (SRS-
Seiten-Airbags oder SRS-Seiten- und SRS-Kopf-Seiten-Airbags) (je nach Aus-
stattung)
SRS-Seiten-Airbags oder SRS-Seiten- und SRS-Kopf-Seiten-Airbags lösen mögli-
cherweise nicht aus, wenn der Aufprallwinkel ungewöhnlich ist oder wenn von einem
Seitenaufprall nicht die Fahrgastzelle, sondern andere Bereiche der Karosserie betrof-
fen sind.
● Überfahren von Bordsteinen, Absätzen im
Fahrbahnbelag oder harten Gegenständen
● Durchfahren oder Überfahren tiefer Schlaglö-
cher
● Hartes Aufsetzen oder Aufschlagen
● Seitenaufprall
● Aufprall von hinten
● Überschlagen des Fahrzeugs
● Seitenaufprall an anderer Stelle als der Fahr-
gastzelle
● Aufprall schräg von der Seite

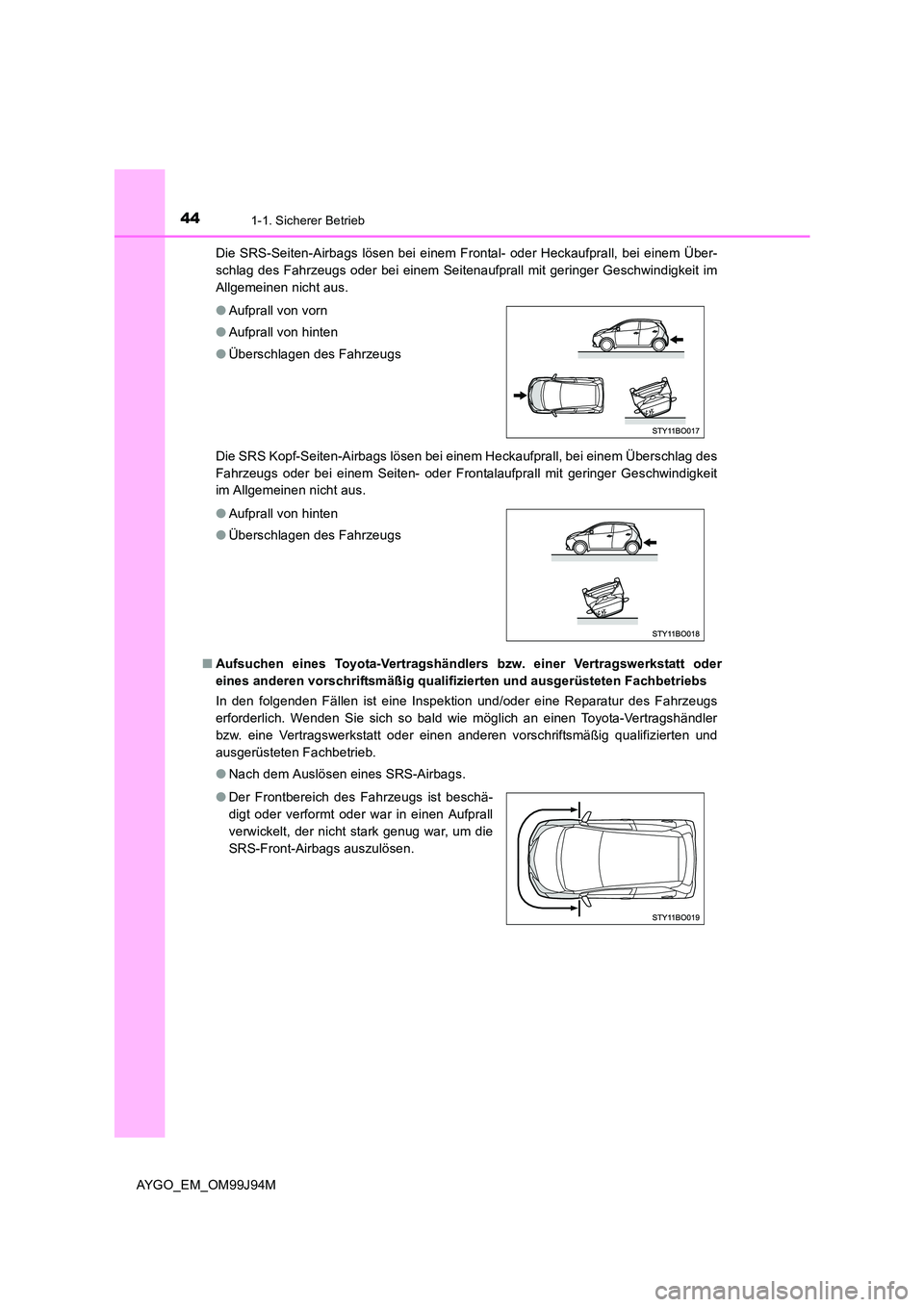

Page 44 of 452

441-1. Sicherer Betrieb
AYGO_EM_OM99J94M
Die SRS-Seiten-Airbags lösen bei einem Frontal- oder Heckaufprall, bei einem Über-
schlag des Fahrzeugs oder bei einem Seitenaufprall mit geringer Geschwindigkeit im
Allgemeinen nicht aus.
Die SRS Kopf-Seiten-Airbags lösen bei einem Heckaufprall, bei einem Überschlag des
Fahrzeugs oder bei einem Seiten- oder Frontalaufprall mit geringer Geschwindigkeit
im Allgemeinen nicht aus.
■ Aufsuchen eines Toyota-Vertragshändlers bzw. einer Vertragswerkstatt oder
eines anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetriebs
In den folgenden Fällen ist eine Inspektion und/oder eine Reparatur des Fahrzeugs
erforderlich. Wenden Sie sich so bald wie möglich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
● Nach dem Auslösen eines SRS-Airbags.
● Aufprall von vorn
● Aufprall von hinten
● Überschlagen des Fahrzeugs
● Aufprall von hinten
● Überschlagen des Fahrzeugs
● Der Frontbereich des Fahrzeugs ist beschä-
digt oder verformt oder war in einen Aufprall
verwickelt, der nicht stark genug war, um die
SRS-Front-Airbags auszulösen.

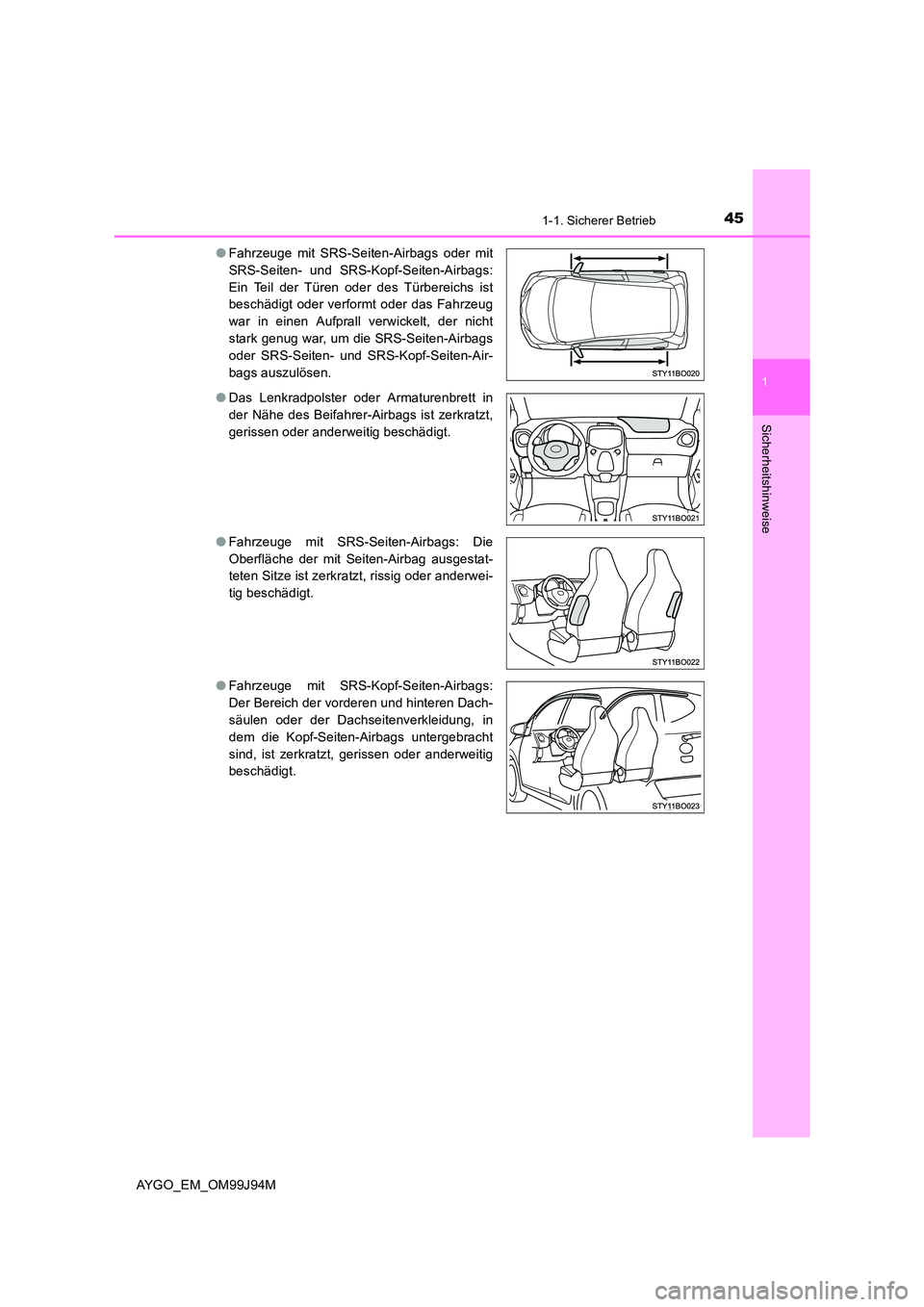

Page 45 of 452

451-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99J94M
● Fahrzeuge mit SRS-Seiten-Airbags oder mit
SRS-Seiten- und SRS-Kopf-Seiten-Airbags:
Ein Teil der Türen oder des Türbereichs ist
beschädigt oder verformt oder das Fahrzeug
war in einen Aufprall verwickelt, der nicht
stark genug war, um die SRS-Seiten-Airbags
oder SRS-Seiten- und SRS-Kopf-Seiten-Air-
bags auszulösen.
● Das Lenkradpolster oder Armaturenbrett in
der Nähe des Beifahrer-Airbags ist zerkratzt,
gerissen oder anderweitig beschädigt.
● Fahrzeuge mit SRS-Seiten-Airbags: Die
Oberfläche der mit Seiten-Airbag ausgestat-
teten Sitze ist zerkratzt, rissig oder anderwei-
tig beschädigt.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags:
Der Bereich der vorderen und hinteren Dach-
säulen oder der Dachseitenverkleidung, in
dem die Kopf-Seiten-Airbags untergebracht
sind, ist zerkratzt, gerissen oder anderweitig
beschädigt.

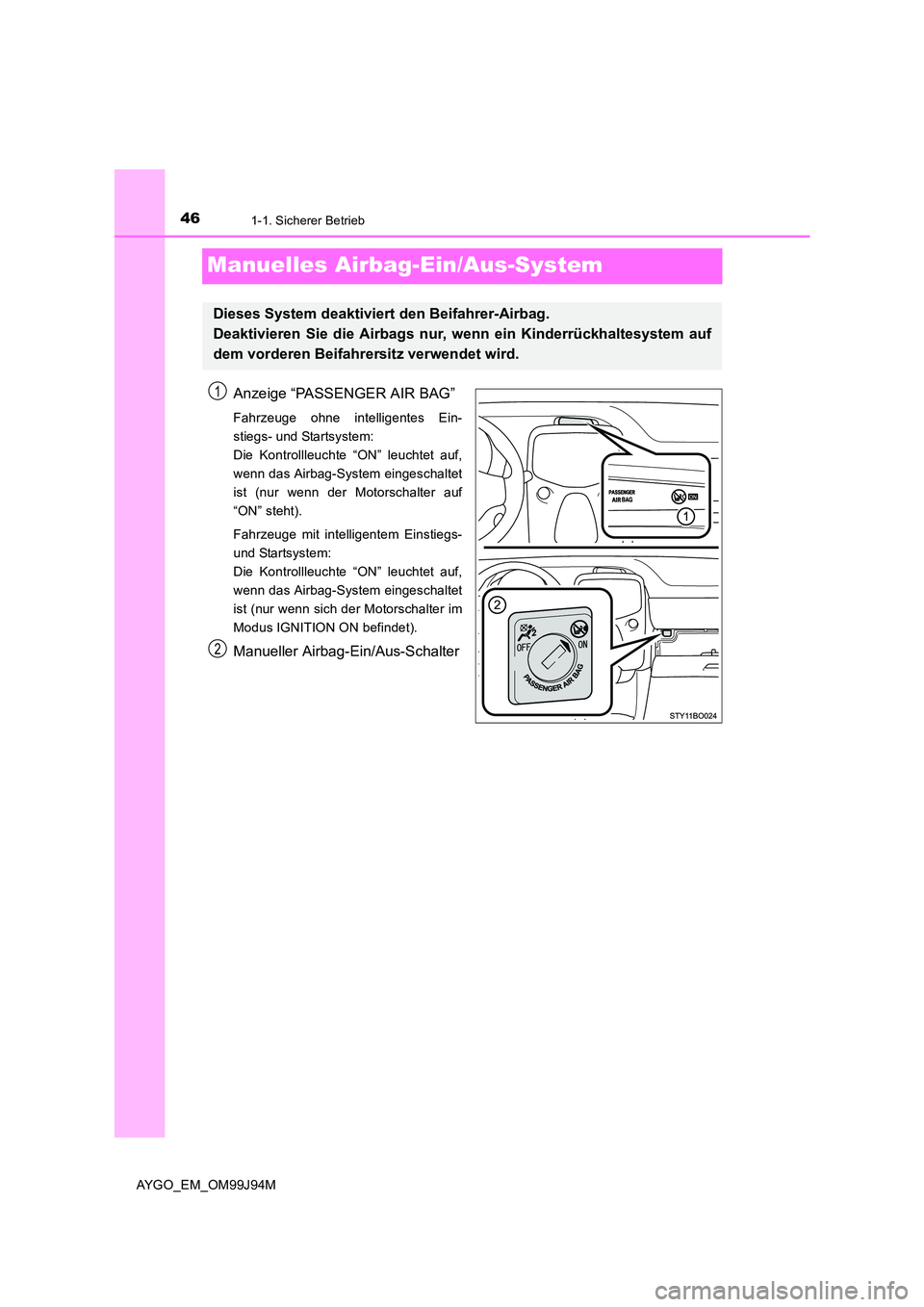

Page 46 of 452

461-1. Sicherer Betrieb
AYGO_EM_OM99J94M
Manuelles Airbag-Ein/Aus-System
Anzeige “PASSENGER AIR BAG”
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem:
Die Kontrollleuchte “ON” leuchtet auf,
wenn das Airbag-System eingeschaltet
ist (nur wenn der Motorschalter auf
“ON” steht).
Fahrzeuge mit intelligentem Einstiegs-
und Startsystem:
Die Kontrollleuchte “ON” leuchtet auf,
wenn das Airbag-System eingeschaltet
ist (nur wenn sich der Motorschalter im
Modus IGNITION ON befindet).
Manueller Airbag-Ein/Aus-Schalter
Dieses System deaktiviert den Beifahrer-Airbag.
Deaktivieren Sie die Airbags nur, wenn ein Kinderrückhaltesystem auf
dem vorderen Beifahrersitz verwendet wird.
1
2
