TOYOTA AYGO 2015 Manual de utilização (in Portuguese)

3317-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
■Traseira
*1: Veículos de volante à esquerda
*2: Veículos de volante à direita
Luzes de stop/presença
Luz de nevoeiro traseira
*1 ou
luz de marcha-atrás
*2
Luz do indicador de mudança
de direção traseiraLuzes da chapa de matrícula
Luz de marcha-atrás
*1 ou luz
de nevoeiro traseira
*2
Luz de stop superior
1
2
3
4
5
6

3327-3. Manutenção que pode ser feita por si
■Faróis
Rode a base da lâmpada
para a esquerda.
Desligue o conector enquan-
to pressiona a patilha de
destrancamento.
Substitua a lâmpada e ins-
tale a base da lâmpada.
Alinhe as 3 guias na lâmpada
com o suporte e insira.
Rode e prenda a base da
lâmpada.
Abane suavemente a base da
lâmpada para verificar que esta
não está solta, ligue os faróis
uma vez e confirme visualmente
que não existe qualquer fuga de
luz através do suporte.
Substituição das lâmpadas
1
2
3
4

3337-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
■Luzes do indicador de mudança de direção da frente
Rode a base da lâmpada
para a esquerda.
Retire a lâmpada.
Quando instalar, inverta os passos acima.
■Luzes de nevoeiro da frente (se equipado)
Para permitir espaço de tra-
balho suficiente, vire o volan-
te para o lado oposto à lâm-
pada a ser substituída.
Rode o volante da direção para
a esquerda quando substitui a
lâmpada do lado direito e rode o
volante da direção para a direi-
ta, quando substituir a lâmpada
do lado esquerdo.
Remova os 2 parafusos.
1
2
3
1
2

3347-3. Manutenção que pode ser feita por si
Remova a mola da forra do
guarda-lamas e abra a forra
do guarda-lamas.
Desligue o conector enquan-
to pressiona a patilha de
destrancamento.
Rode a base da lâmpada
para a esquerda.
Coloque a nova lâmpada.
Alinhe as 3 guias na lâmpada
com o suporte e insira. Rode-a
para a direita para a colocar.
3
4
5
6

3357-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Coloque o conector.
Após instalar o conector, abane
suavemente a base da lâm-
pada para verificar que esta não
está solta, ligue as luzes de
nevoeiro uma vez e confirme
visualmente que não existe
qualquer fuga de luz através do
suporte.
Volte a instalar a forra do
guarda-lamas e instale a
mola.
Insira a mola e rode para blo-
quear.
Reinstale os 2 parafusos.
7
8
9

3367-3. Manutenção que pode ser feita por si
■Luzes de stop/presença, luz de marcha-atrás, luz de nevoeiro
traseira e luzes do indicador de mudança de direção traseiras
Abra a porta da retaguarda e
remova os 2 parafusos e
remova o conjunto da lâm-
pada puxando-o diretamente
para trás, na traseira do
veículo.
Rode a base da lâmpada
para a esquerda.
Luz de stop/presença
Luz de marcha-atrás ou
luz de nevoeiro traseira
Luz do indicador de
mudança de direção tra-
seira
Remova a lâmpada.
Luz de stop/presença
Luz de marcha-atrás ou
luz de nevoeiro traseira
Luz do indicador de
mudança de direção tra-
seira
Quando instalar a lâmpada, instale-a do ponto para o ponto
invertendo os passos referidos acima.
Instale o conjunto de monta-
gem da lâmpada e depois
instale os 2 parafusos.
Alinhe a guia ( ) e o pino ( )
no conjunto de montagem da
lâmpada com a armação,
quando instalar.
1
2
1
2
3
3
1
2
3
43
2
5
12

3377-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
■Luzes da chapa de matrícula
Desengate as garras e
remova as luzes da chapa de
matrícula.
Para evitar danos, cubra a
ponta da chave de fendas com
um pano.
Rode a base da lâmpada
para a esquerda.
Remova a lâmpada.
Coloque a nova lâmpada e
rode a base da lâmpada para
a direita.
1
2
3
4

3387-3. Manutenção que pode ser feita por si
Reinstale as luzes da chapa
de matrícula como mostrado
na figura.
Alinhe os entalhes e as garras
nas luzes da chapa de matrícula
com a armação, quando insta-
lar.
■
Luz de stop superior
Empurre as molas superi-
ores utilizando uma chave de
fendas e remova o conjunto
da luz de stop superior.
Para evitar danos, cubra a
ponta da chave de fendas com
um pano.
Remova a base da lâmpada.
5
Mola
Molas
1
2

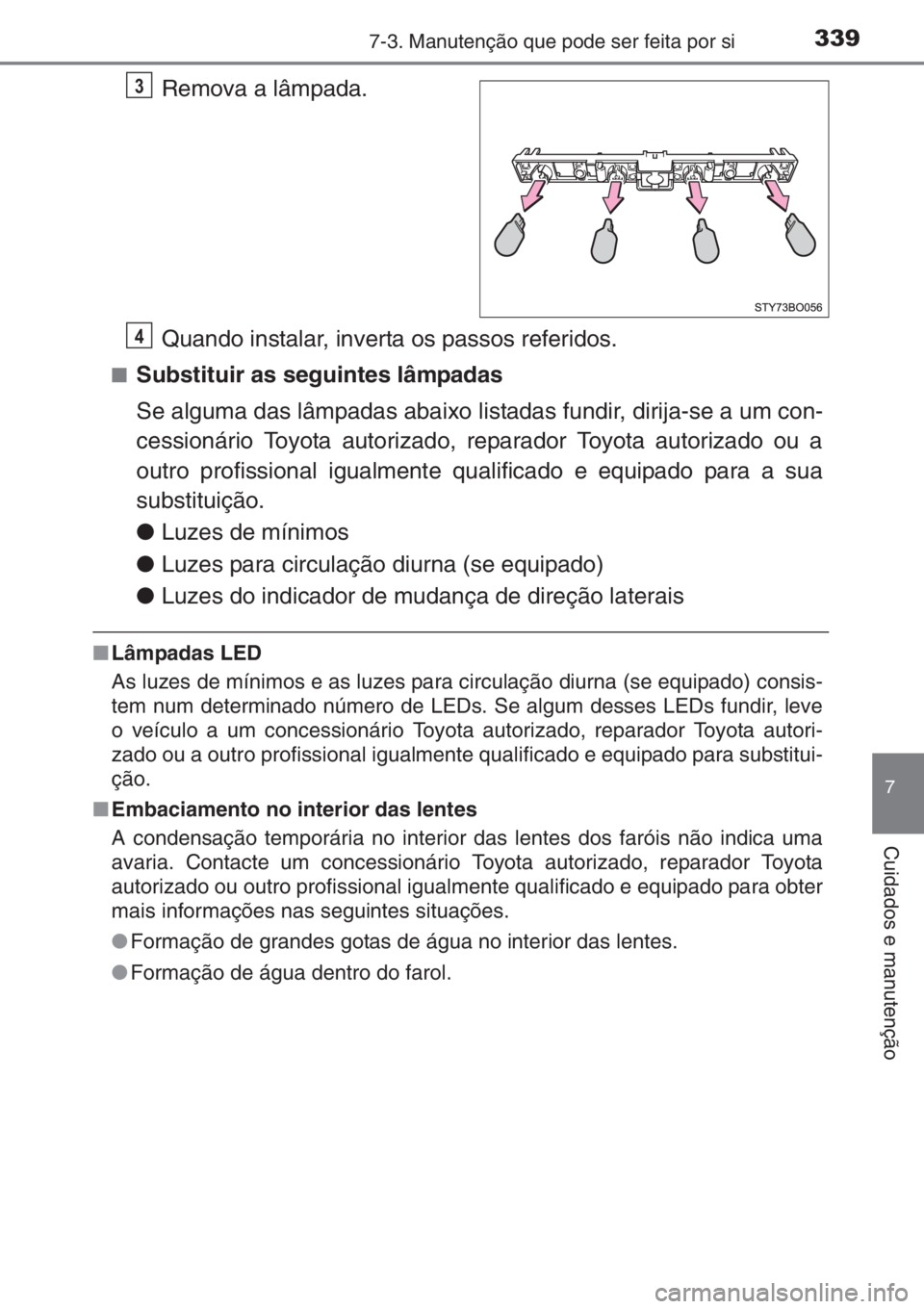

3397-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Remova a lâmpada.
Quando instalar, inverta os passos referidos.
■Substituir as seguintes lâmpadas
Se alguma das lâmpadas abaixo listadas fundir, dirija-se a um con-
cessionário Toyota autorizado, reparador Toyota autorizado ou a
outro profissional igualmente qualificado e equipado para a sua
substituição.
●Luzes de mínimos
●Luzes para circulação diurna (se equipado)
●Luzes do indicador de mudança de direção laterais
■Lâmpadas LED
As luzes de mínimos e as luzes para circulação diurna (se equipado) consis-
tem num determinado número de LEDs. Se algum desses LEDs fundir, leve
o veículo a um concessionário Toyota autorizado, reparador Toyota autori-
zado ou a outro profissional igualmente qualificado e equipado para substitui-
ção.
■Embaciamento no interior das lentes
A condensação temporária no interior das lentes dos faróis não indica uma
avaria. Contacte um concessionário Toyota autorizado, reparador Toyota
autorizado ou outro profissional igualmente qualificado e equipado para obter
mais informações nas seguintes situações.
●Formação de grandes gotas de água no interior das lentes.
●Formação de água dentro do farol.
3
4

3407-3. Manutenção que pode ser feita por si
AV I S O
■Substituição das lâmpadas
●Desligue as luzes. Não tente substituir as lâmpadas imediatamente após
as ter desligado.
As lâmpadas ficam demasiado quentes e podem causar queimaduras.
●Não toque no vidro da lâmpada com as mãos desprotegidas. Se for inevi-
tável segurar a lâmpada pela parte de vidro, use um pano limpo e seco
para evitar humidade e gordura nas lâmpadas.
Se a lâmpada for arranhada ou se cair, pode partir ou rebentar.
●Instale devidamente as lâmpadas e os componentes que as mantêm
seguras. Se não forem seguidas as indicações, pode resultar em danos
irreparáveis, incêndio, ou infiltrações de água no interior do farol. Isto
pode causar embaciamento no interior das lentes.
■Para evitar danos ou um incêndio
●Certifique-se que as lâmpadas estão devidamente colocadas e apertadas.
●Verifique a potência em Watts da lâmpada, antes de a instalar, para evitar
danos.
