4119-1. Technické údaje
9
Technické údaje vozidla
AYGO EE OM99J92SK

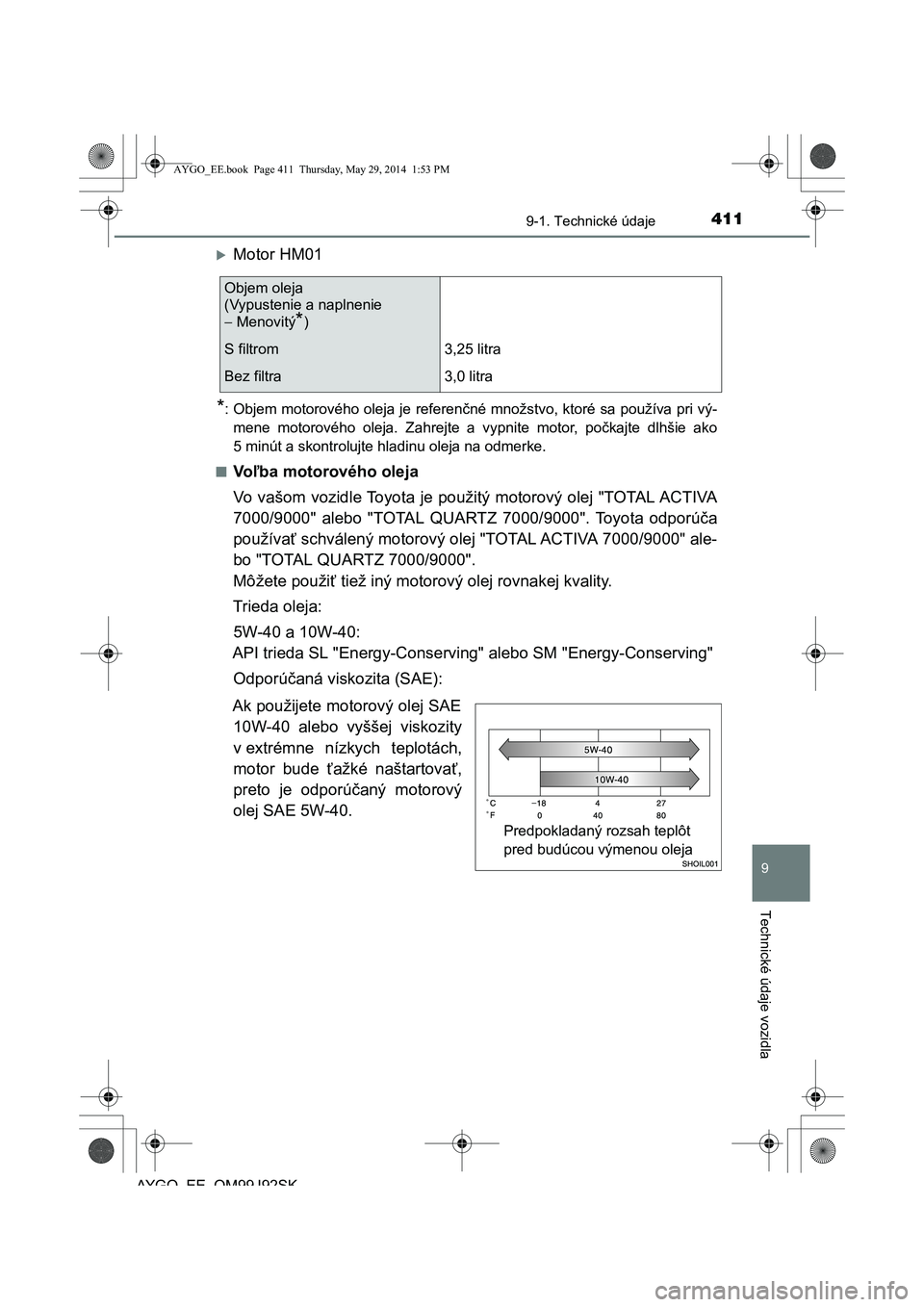

Motor HM01
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte a vypnite motor, po čkajte dlhšie ako
5 minút a skontrolujte hladinu oleja na odmerke.
■Vo ľba motorového oleja
Vo vašom vozidle Toyota je použitý motorový olej "TOTAL ACTIVA
7000/9000" alebo "TOTAL QUARTZ 7000/9000". Toyota odporú ča
používa ť schválený motorový olej "TOTAL ACTIVA 7000/9000" ale-
bo "TOTAL QUARTZ 7000/9000".
Môžete použi ť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
5W-40 a 10W-40:
API trieda SL "Energy-Conserving" alebo SM "Energy-Conserving"
Odporú čaná viskozita (SAE):
Ak použijete motorový olej SAE
10W-40 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporú čaný motorový
olej SAE 5W-40.
Objem oleja
(Vypustenie a naplnenie
 Menovitý*)
S filtrom3,25 litra
Bez filtra3,0 litra
Predpokladaný rozsah teplôt
pred budúcou výmenou oleja
AYGO_EE.book Page 411 Thursday, May 29, 2014 1:53 PM

4129-1. Technické údaje
AYGO EE OM99J92SK
Viskozita oleja (ako príklad je tu vysvetlené 5W-40):
• Hodnota 5W v ozna čení 5W-40 vyjadruje vlastnosť oleja, ktorá
umož ňuje schopnosť štartovania motora za studena. Oleje s niž-
ším číslom pred W umožňujú ľahšie štartovanie motora v chlad-
nom po časí.
• Hodnota 40 v ozna čení 5W-40 vyjadruje viskóznu vlastnosť ole-
ja, ke ď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlos ťami ale-
bo pri extrémnom za ťažení.
Č o znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú ozna čené registrovanými značkami API,
aby vám pomohli zvoli ť olej, ktorý by ste mali použiť.
Servisný symbol API
Horná časť: "API SERVICE SM"
znamená ozna čenie kvality oleja
pod ľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 5W-40" zna-
mená stupe ň viskozity SAE.
Spodná časť: "Energy-Conserv-
ing" znamená, že tento olej zais-
ť uje úsporu paliva a ochranu
životného prostredia.
AYGO_EE.book Page 412 Thursday, May 29, 2014 1:53 PM

4139-1. Technické údaje
9
Technické údaje vozidla
AYGO EE OM99J92SK

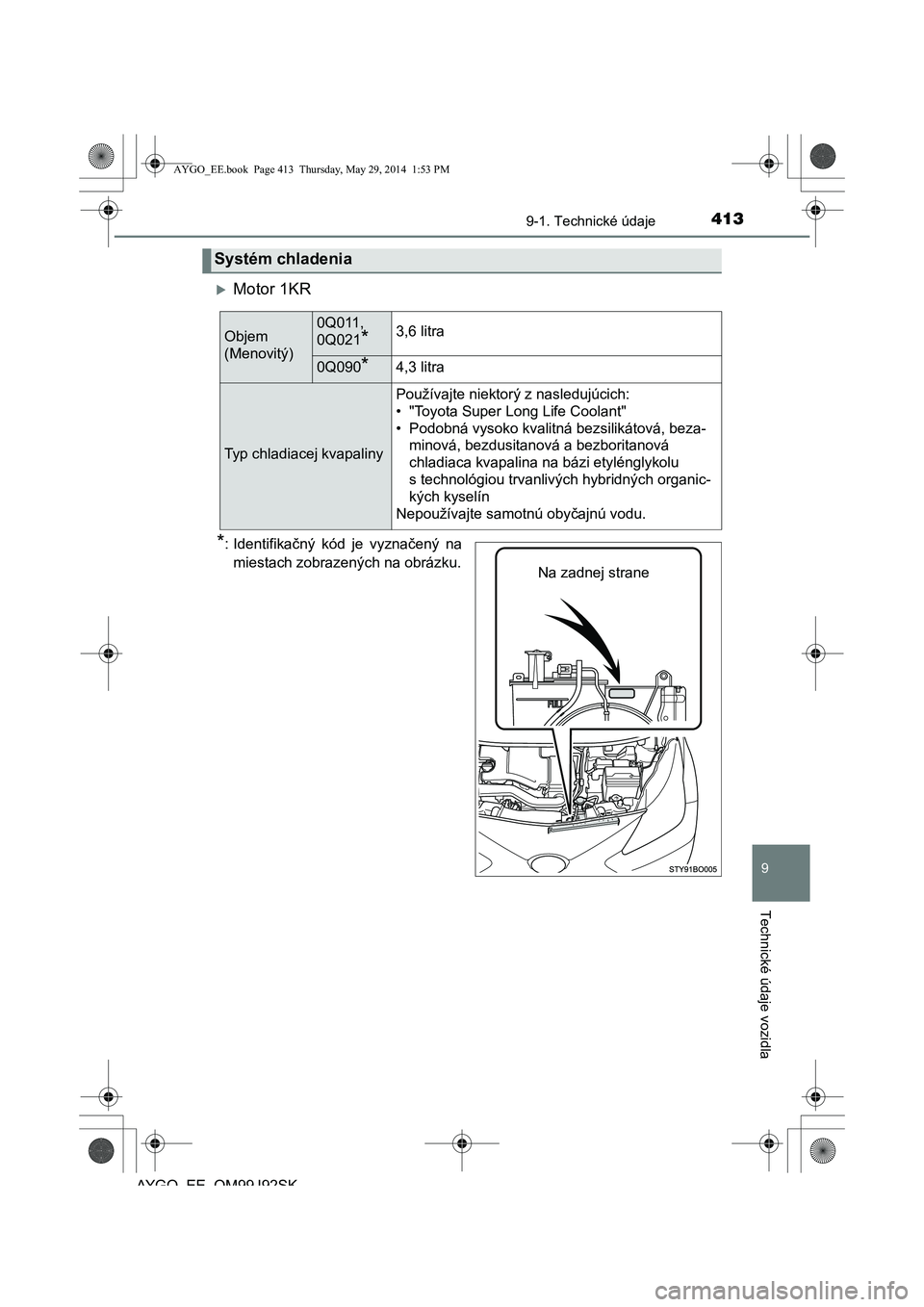

Motor 1KR
*: Identifikačný kód je vyznačený na
miestach zobrazených na obrázku.
Systém chladenia
Objem
(Menovitý)
0Q011,
0Q021*3,6 litra
0Q090*4,3 litra
Typ chladiacej kvapaliny
Používajte niektorý z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová, beza-
minová, bezdusitanová a bezboritanová
chladiaca kvapalina na bázi etylénglykolu
s technológiou trvanlivých hybridných organic-
kých kyselín
Nepoužívajte samotnú oby čajnú vodu.
Na zadnej strane
AYGO_EE.book Page 413 Thursday, May 29, 2014 1:53 PM

4149-1. Technické údaje
AYGO EE OM99J92SK
Motor HM01
Objem (Menovitý)4,5 litra
Typ chladiacej kvapaliny
Používajte niektorý z nasledujúcich:
• "Toyota Genuine Premium Long Life Coolant
2WZ-TV"
• Podobná vysoko kvalitná bezsilikátová, beza-
minová, bezdusitanová a bezboritanová
chladiaca kvapalina na bázi etylénglykolu
s technológiou trvanlivých hybridných organic-
kých kyselín
Nepoužívajte samotnú oby čajnú vodu.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Nemiešajte "Toyota Super Long Life Coolant" s "Toyota Genuine Premium
Long Life Coolant 2WZ-TV".
Elektrický systém
Akumulátor
Napätie naprázdno*
pri 20 C:
12,6  12,8 V Úplne nabitý
12,2  12,4 V Polovi čne nabitý
11,8  12,0 V Vybitý
(*: Napätie je kontrolované 20 minút po vyp-
nutí motora a všetkých svetiel)
Nabíjací prúd5 A max.
AYGO_EE.book Page 414 Thursday, May 29, 2014 1:53 PM

4159-1. Technické údaje
9
Technické údaje vozidla
AYGO EE OM99J92SK
Motor 1KR
Motor HM01

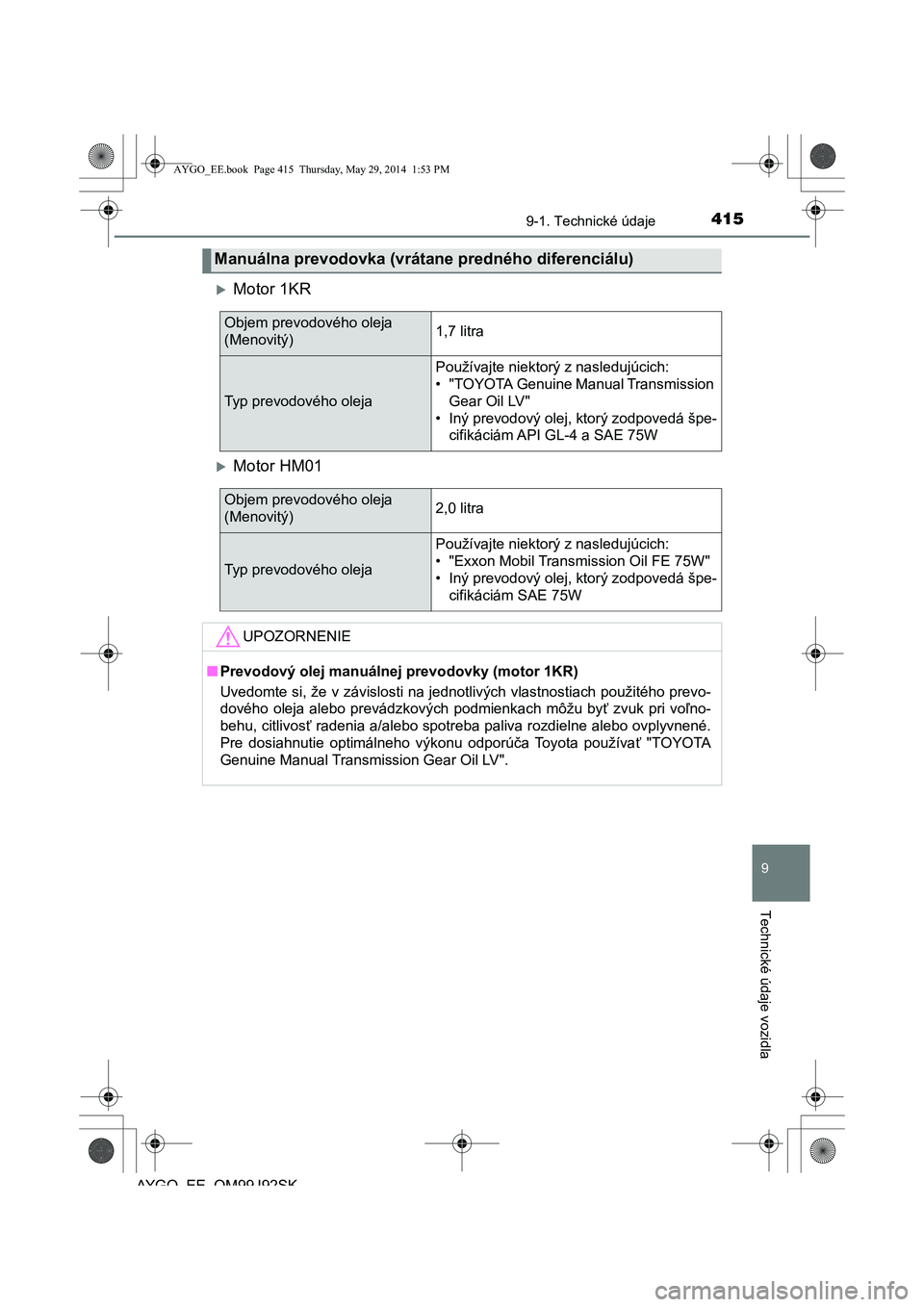

Manuálna prevodovka (vrátane predného diferenciálu)
Objem prevodového oleja
(Menovitý)1,7 litra
Typ prevodového oleja
Používajte niektorý z nasledujúcich:
• "TOYOTA Genuine Manual Transmission
Gear Oil LV"
• Iný prevodový olej, ktorý zodpovedá špe-
cifikáciám API GL-4 a SAE 75W
Objem prevodového oleja
(Menovitý)2,0 litra
Typ prevodového oleja
Používajte niektorý z nasledujúcich:
• "Exxon Mobil Transmission Oil FE 75W"
• Iný prevodový olej, ktorý zodpovedá špe-
cifikáciám SAE 75W
UPOZORNENIE
■Prevodový olej manuálnej prevodovky (motor 1KR)
Uvedomte si, že v závislosti na jednotlivých vlastnostiach použitého prevo-
dového oleja alebo prevádzkových podmienkach môžu by ť zvuk pri voľno-
behu, citlivos ť radenia a/alebo spotreba paliva rozdielne alebo ovplyvnené.
Pre dosiahnutie optimálneho výkonu odporú ča Toyota používať "TOYOTA
Genuine Manual Transmission Gear Oil LV".
AYGO_EE.book Page 415 Thursday, May 29, 2014 1:53 PM

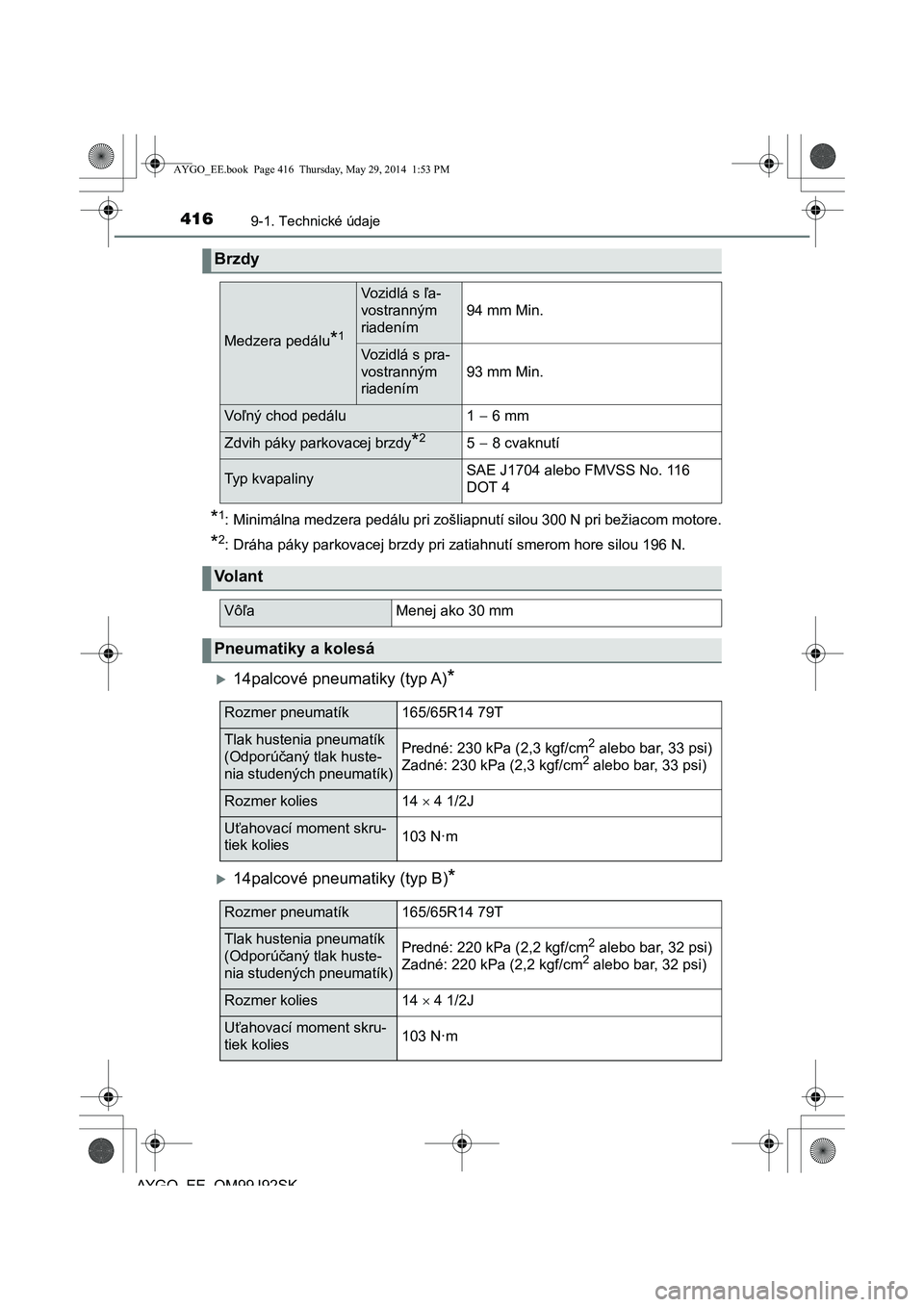

4169-1. Technické údaje
AYGO EE OM99J92SK
*1: Minimálna medzera pedálu pri zošliapnutí silou 300 N pri bežiacom motore.
*2: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 196 N.
14palcové pneumatiky (typ A)*
14palcové pneumatiky (typ B)*
Brzdy
Medzera pedálu*1
Vozidlá s ľa-
vostranným
riadením
94 mm Min.
Vozidlá s pra-
vostranným
riadením
93 mm Min.
Vo ľný chod pedálu1  6 mm
Zdvih páky parkovacej brzdy*25  8 cvaknutí
Typ kvapalinySAE J1704 alebo FMVSS No. 116
DOT 4
Volant
Vô ľaMenej ako 30 mm
Pneumatiky a kolesá
Rozmer pneumatík165/65R14 79T
Tlak hustenia pneumatík
(Odporú čaný tlak huste-
nia studených pneumatík)
Predné: 230 kPa (2,3 kgf/cm2 alebo bar, 33 psi)
Zadné: 230 kPa (2,3 kgf/cm2 alebo bar, 33 psi)
Rozmer kolies14  4 1/2J
Uťahovací moment skru-
tiek kolies103 N·m
Rozmer pneumatík165/65R14 79T
Tlak hustenia pneumatík
(Odporú čaný tlak huste-
nia studených pneumatík)
Predné: 220 kPa (2,2 kgf/cm2 alebo bar, 32 psi)
Zadné: 220 kPa (2,2 kgf/cm2 alebo bar, 32 psi)
Rozmer kolies14  4 1/2J
Uťahovací moment skru-
tiek kolies103 N·m
AYGO_EE.book Page 416 Thursday, May 29, 2014 1:53 PM

4179-1. Technické údaje
9
Technické údaje vozidla
AYGO EE OM99J92SK

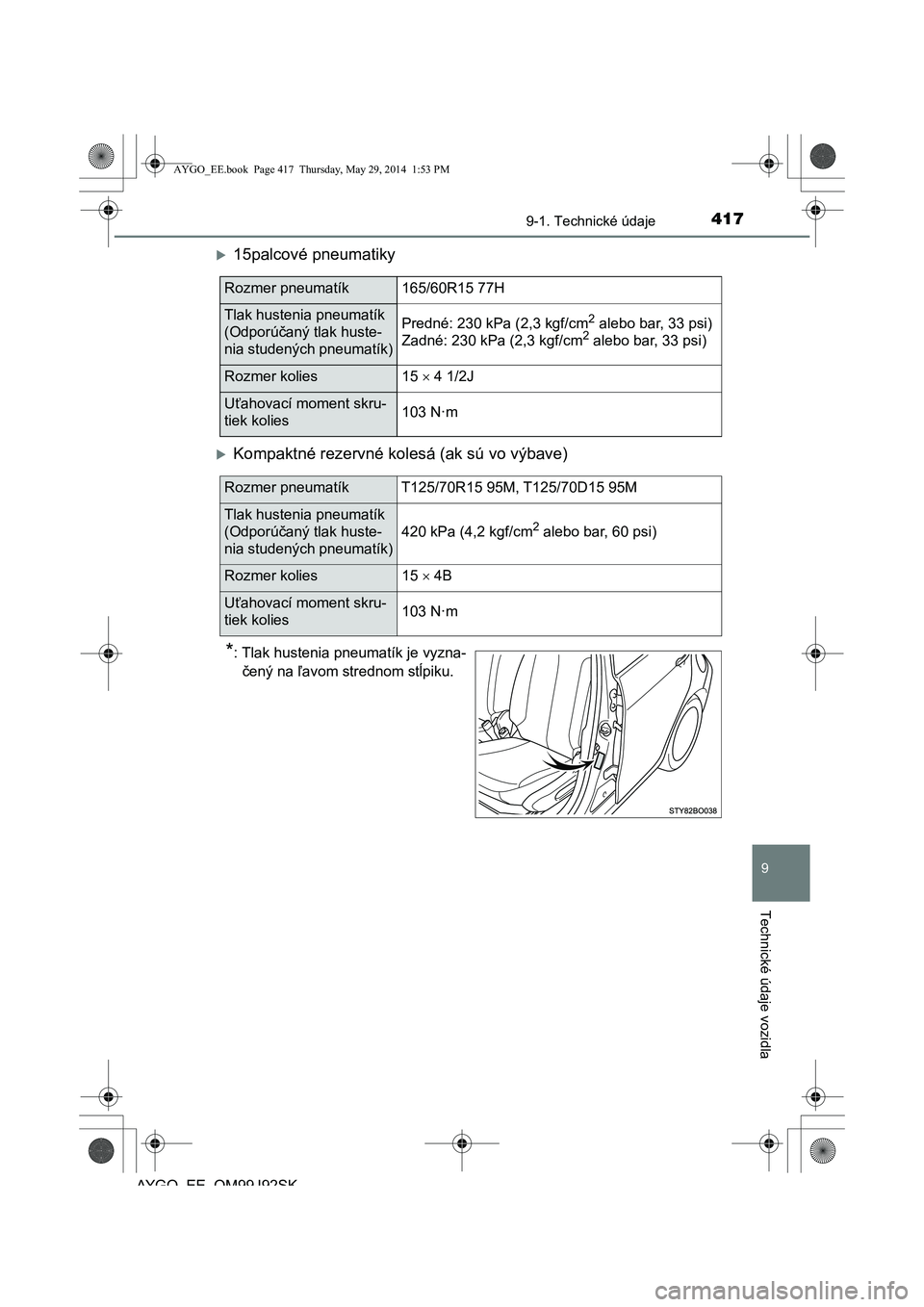

15palcové pneumatiky
Kompaktné rezervné kolesá (ak sú vo výbave)
*: Tlak hustenia pneumatík je vyzna-
č ený na ľavom strednom stĺpiku.
Rozmer pneumatík165/60R15 77H
Tlak hustenia pneumatík
(Odporú čaný tlak huste-
nia studených pneumatík)
Predné: 230 kPa (2,3 kgf/cm2 alebo bar, 33 psi)
Zadné: 230 kPa (2,3 kgf/cm2 alebo bar, 33 psi)
Rozmer kolies15  4 1/2J
Uťahovací moment skru-
tiek kolies103 N·m
Rozmer pneumatíkT125/70R15 95M, T125/70D15 95M
Tlak hustenia pneumatík
(Odporú čaný tlak huste-
nia studených pneumatík)
420 kPa (4,2 kgf/cm2 alebo bar, 60 psi)
Rozmer kolies15  4B
Uťahovací moment skru-
tiek kolies103 N·m
AYGO_EE.book Page 417 Thursday, May 29, 2014 1:53 PM

4189-1. Technické údaje
AYGO EE OM99J92SK

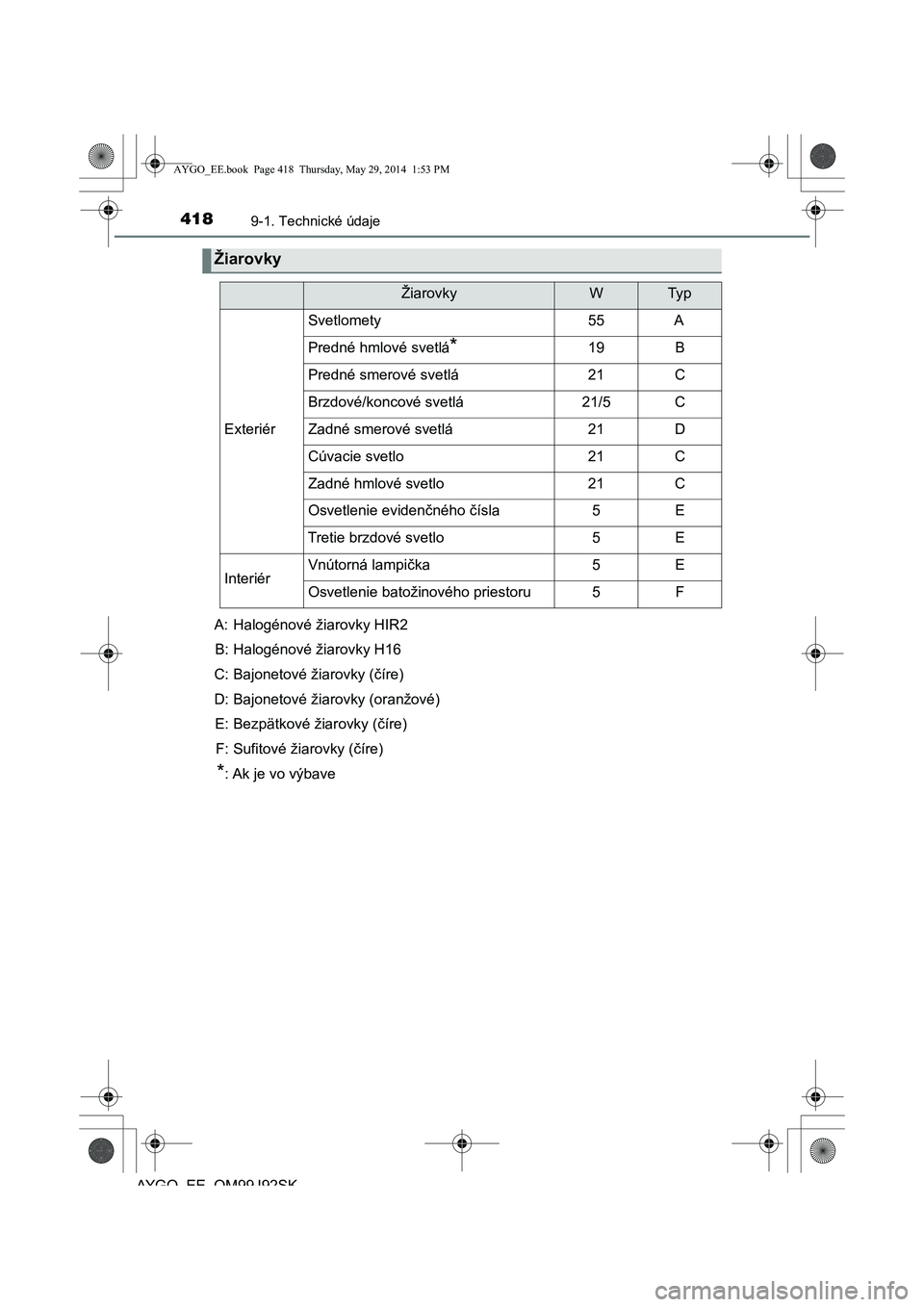

Žiarovky
ŽiarovkyWTy p
Exteriér
Svetlomety55A
Predné hmlové svetlá*19B
Predné smerové svetlá21C
Brzdové/koncové svetlá21/5C
Zadné smerové svetlá21D
Cúvacie svetlo21C
Zadné hmlové svetlo21C
Osvetlenie evidenčného čísla5E
Tretie brzdové svetlo5E
InteriérVnútorná lampička5E
Osvetlenie batožinového priestoru5F
A: Halogénové žiarovky HIR2
B: Halogénové žiarovky H16
C: Bajonetové žiarovky ( číre)
D: Bajonetové žiarovky (oranžové)
E: Bezpätkové žiarovky ( číre)
F: Sufitové žiarovky ( číre)
*: Ak je vo výbave
AYGO_EE.book Page 418 Thursday, May 29, 2014 1:53 PM

4199-1. Technické údaje
9
Technické údaje vozidla
AYGO EE OM99J92SK

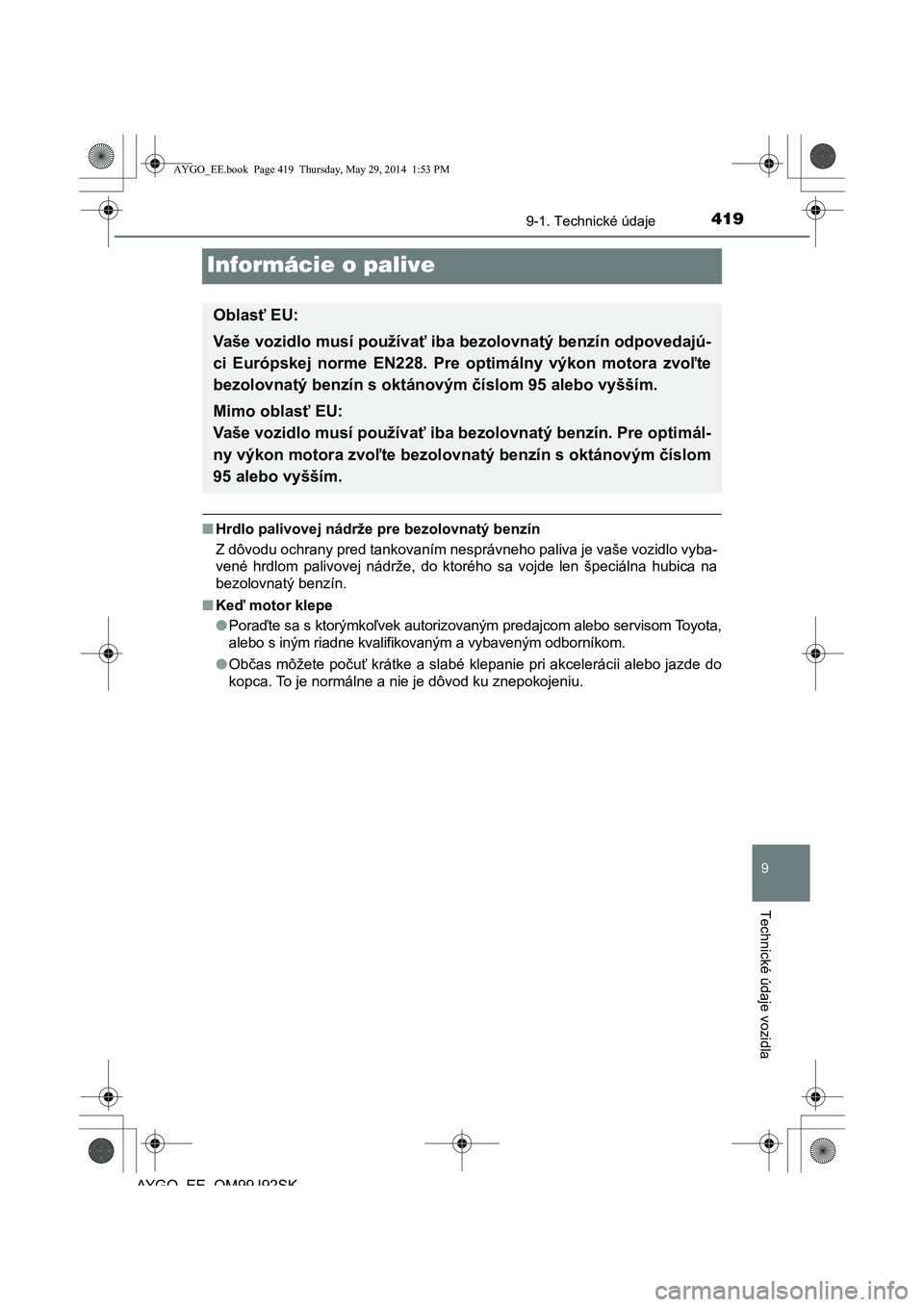

Informácie o palive
■Hrdlo palivovej nádrže pre bezolovnatý benzín
Z dôvodu ochrany pred tankovaním nesprávneho paliva je vaše vozidlo vyba-
vené hrdlom palivovej nádrže, do ktorého sa vojde len špeciálna hubica na
bezolovnatý benzín.
■ Keď motor klepe
● Poraďte sa s ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota,
alebo s iným riadne kvalifikovaným a vybaveným odborníkom.
● Občas môžete počuť krátke a slabé klepanie pri akcelerácii alebo jazde do
kopca. To je normálne a nie je dôvod ku znepokojeniu.
Oblas ť EU:
Vaše vozidlo musí používa ť iba bezolovnatý benzín odpovedajú-
ci Európskej norme EN228. Pre optimálny výkon motora zvo ľte
bezolovnatý benzín s oktánovým číslom 95 alebo vyšším.
Mimo oblas ť EU:
Vaše vozidlo musí používa ť iba bezolovnatý benzín. Pre optimál-
ny výkon motora zvo ľte bezolovnatý benzín s oktánovým číslom
95 alebo vyšším.
AYGO_EE.book Page 419 Thursday, May 29, 2014 1:53 PM

4209-1. Technické údaje
AYGO EE OM99J92SK

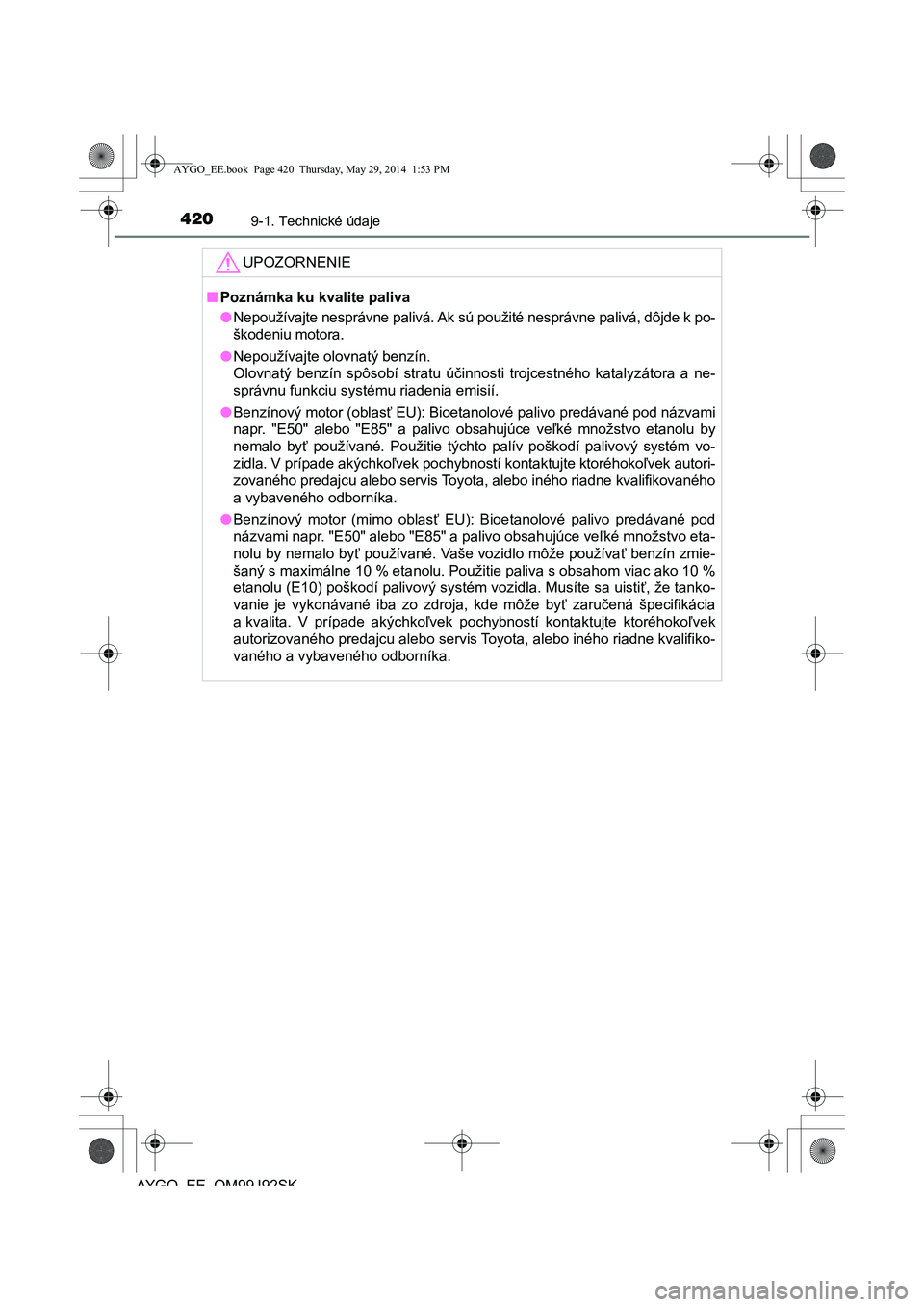

UPOZORNENIE
■Poznámka ku kvalite paliva
● Nepoužívajte nesprávne palivá. Ak sú použité nesprávne palivá, dôjde k po-
škodeniu motora.
● Nepoužívajte olovnatý benzín.
Olovnatý benzín spôsobí stratu ú činnosti trojcestného katalyzátora a ne-
správnu funkciu systému riadenia emisií.
● Benzínový motor (oblasť EU): Bioetanolové palivo predávané pod názvami
napr. "E50" alebo "E85" a palivo obsahujúce ve ľké množstvo etanolu by
nemalo by ť používané. Použitie týchto palív poškodí palivový systém vo-
zidla. V prípade akýchko ľvek pochybností kontaktujte ktoréhokoľvek autori-
zovaného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného
a vybaveného odborníka.
● Benzínový motor (mimo oblasť EU): Bioetanolové palivo predávané pod
názvami napr. "E50" alebo "E85" a palivo obsahujúce ve ľké množstvo eta-
nolu by nemalo by ť používané. Vaše vozidlo môže používať benzín zmie-
šaný s maximálne 10 % etanolu. Použitie paliva s obsahom viac ako 10 %
etanolu (E10) poškodí palivový systém vozidla. Musíte sa uisti ť, že tanko-
vanie je vykonávané iba zo zdroja, kde môže by ť zaručená špecifikácia
a kvalita. V prípade akýchko ľvek pochybností kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo iného riadne kvalifiko-
vaného a vybaveného odborníka.
