TOYOTA AYGO 2016 Betriebsanleitungen (in German)

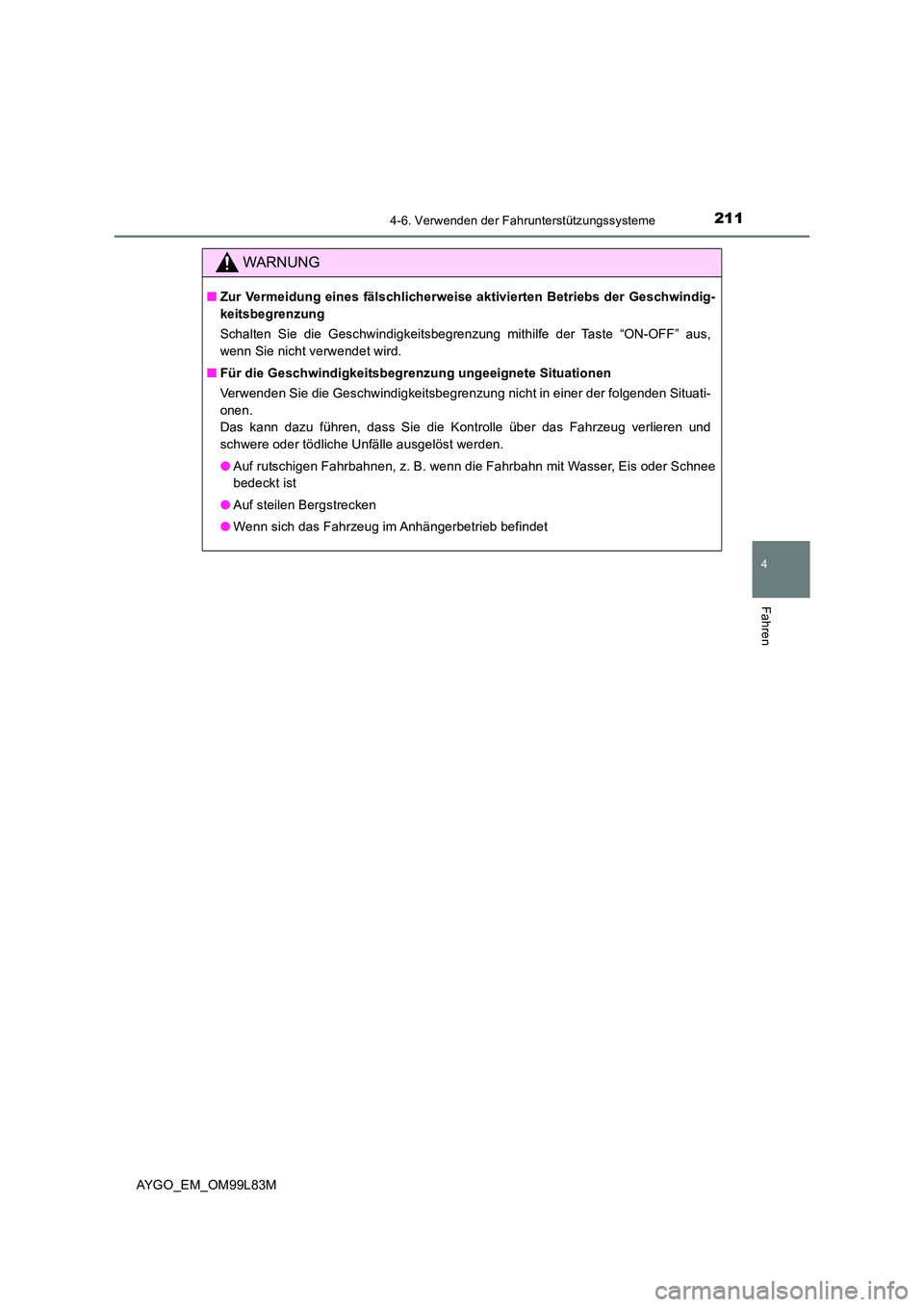

2114-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M
WARNUNG
■Zur Vermeidung eines fälschlicherweise aktivierten Betriebs der Geschwindig-
keitsbegrenzung
Schalten Sie die Geschwindigkeitsbegrenzung mithilfe der Taste “ON-OFF” aus,
wenn Sie nicht verwendet wird.
■ Für die Geschwindigkeitsbegrenzung ungeeignete Situationen
Verwenden Sie die Geschwindigkeitsbegrenzung nicht in einer der folgenden Situati-
onen.
Das kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Auf steilen Bergstrecken
● Wenn sich das Fahrzeug im Anhängerbetrieb befindet

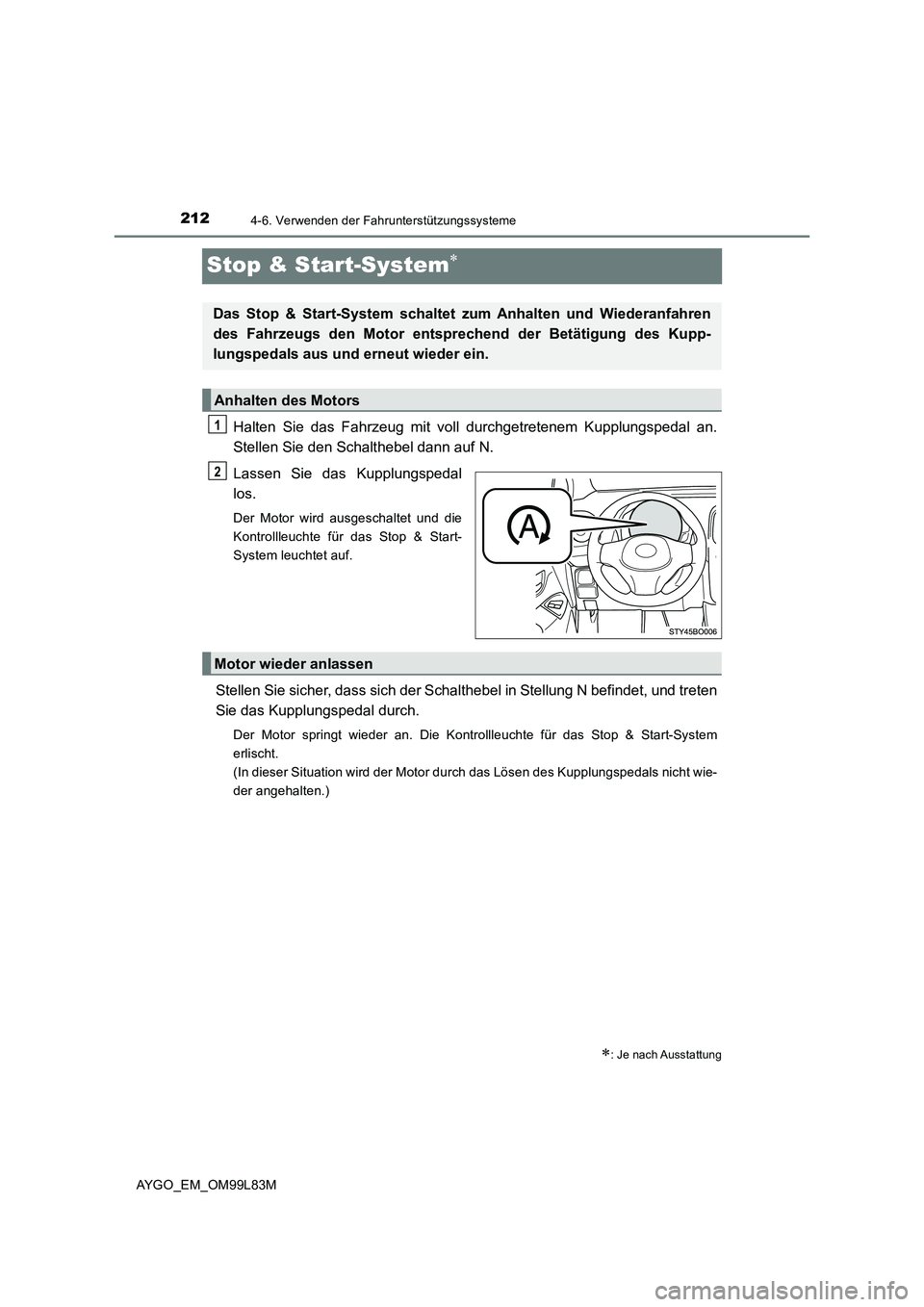

2124-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M
Stop & Start-System
Halten Sie das Fahrzeug mit voll durchgetretenem Kupplungspedal an.
Stellen Sie den Schalthebel dann auf N.
Lassen Sie das Kupplungspedal
los.
Der Motor wird ausgeschaltet und die
Kontrollleuchte für das Stop & Start-
System leuchtet auf.
Stellen Sie sicher, dass sich der Schalthebel in Stellung N befindet, und treten
Sie das Kupplungspedal durch.
Der Motor springt wieder an. Die Kontrollleuchte für das Stop & Start-System
erlischt.
(In dieser Situation wird der Motor durch das Lösen des Kupplungspedals nicht wie-
der angehalten.)
: Je nach Ausstattung
Das Stop & Start-System schaltet zum Anhalten und Wiederanfahren
des Fahrzeugs den Motor entsprechend der Betätigung des Kupp-
lungspedals aus und erneut wieder ein.
Anhalten des Motors
1
2
Motor wieder anlassen

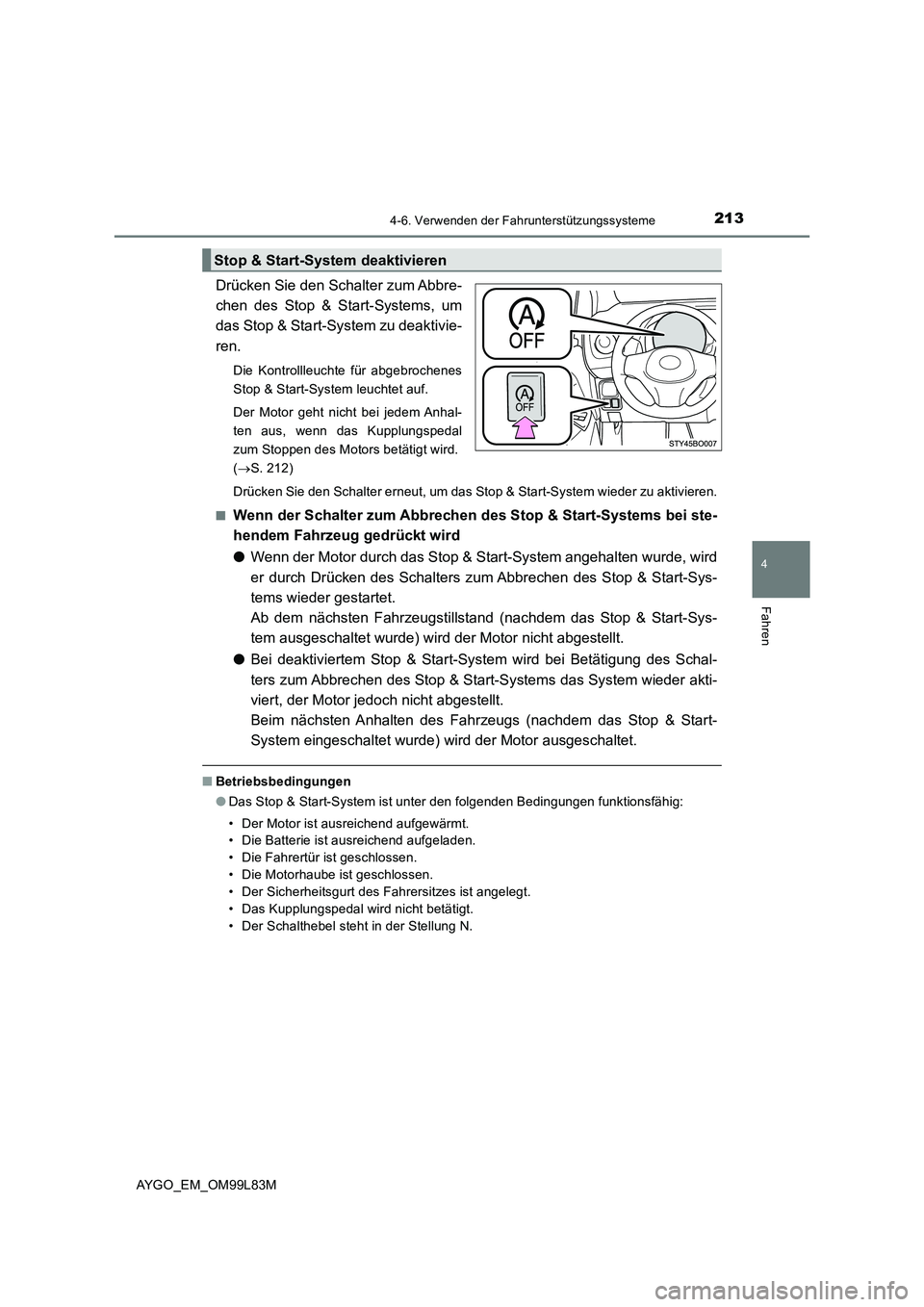

2134-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M
Drücken Sie den Schalter zum Abbre-
chen des Stop & Start-Systems, um
das Stop & Start-System zu deaktivie-
ren.
Die Kontrollleuchte für abgebrochenes
Stop & Start-System leuchtet auf.
Der Motor geht nicht bei jedem Anhal-
ten aus, wenn das Kupplungspedal
zum Stoppen des Motors betätigt wird.
( S. 212)
Drücken Sie den Schalter erneut, um das Stop & Start-System wieder zu aktivieren.
■Wenn der Schalter zum Abbrechen des Stop & Start-Systems bei ste-
hendem Fahrzeug gedrückt wird
● Wenn der Motor durch das Stop & Start-System angehalten wurde, wird
er durch Drücken des Schalters zum Abbrechen des Stop & Start-Sys-
tems wieder gestartet.
Ab dem nächsten Fahrzeugstillstand (nachdem das Stop & Start-Sys-
tem ausgeschaltet wurde) wird der Motor nicht abgestellt.
● Bei deaktiviertem Stop & Start-System wird bei Betätigung des Schal-
ters zum Abbrechen des Stop & Start-Systems das System wieder akti-
viert, der Motor jedoch nicht abgestellt.
Beim nächsten Anhalten des Fahrzeugs (nachdem das Stop & Start-
System eingeschaltet wurde) wird der Motor ausgeschaltet.
■ Betriebsbedingungen
● Das Stop & Start-System ist unter den folgenden Bedingungen funktionsfähig:
• Der Motor ist ausreichend aufgewärmt.
• Die Batterie ist ausreichend aufgeladen.
• Die Fahrertür ist geschlossen.
• Die Motorhaube ist geschlossen.
• Der Sicherheitsgurt des Fahrersitzes ist angelegt.
• Das Kupplungspedal wird nicht betätigt.
• Der Schalthebel steht in der Stellung N.
Stop & Start-System deaktivieren

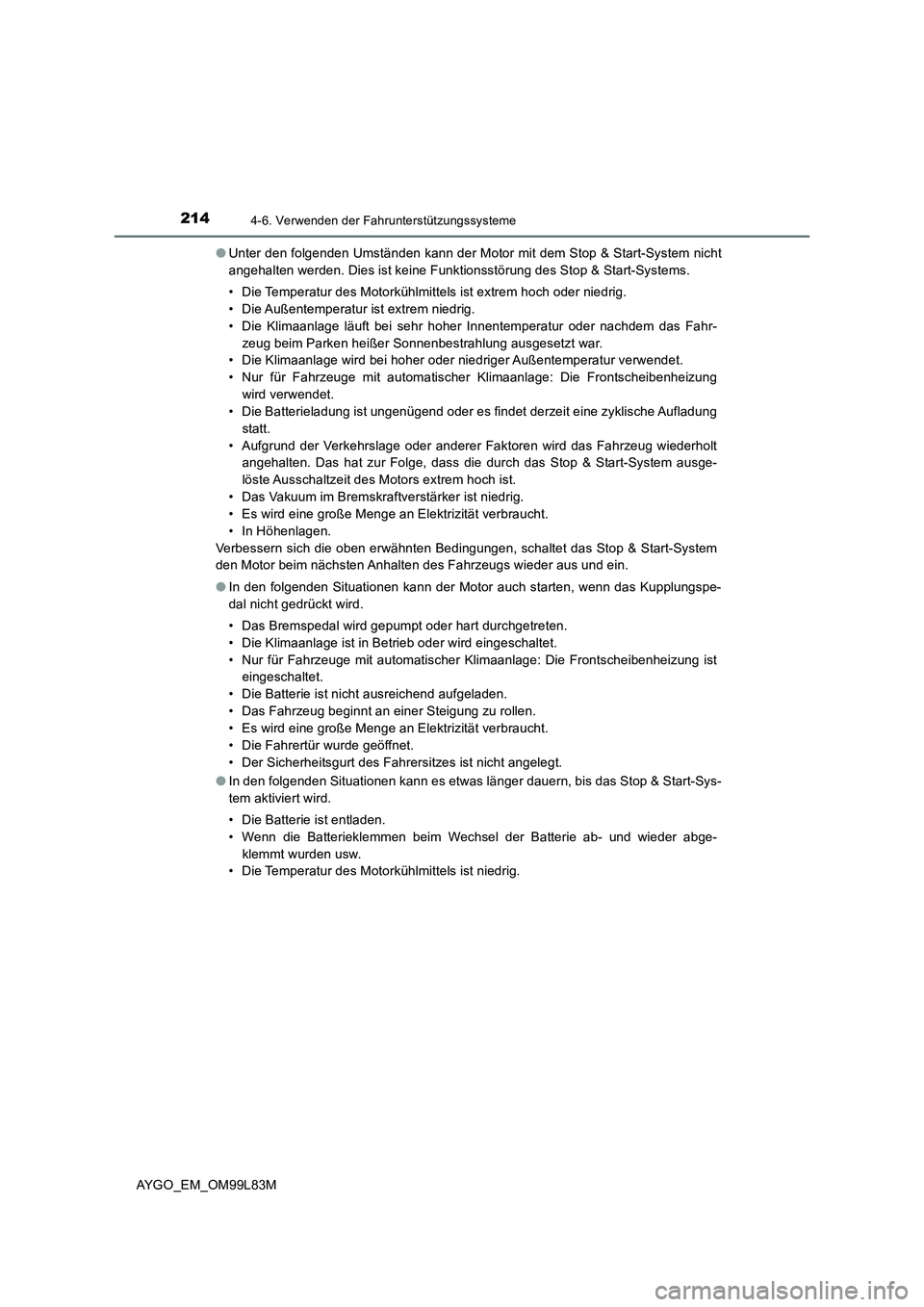

2144-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M
● Unter den folgenden Umständen kann der Motor mit dem Stop & Start-System nicht
angehalten werden. Dies ist keine Funktionsstörung des Stop & Start-Systems.
• Die Temperatur des Motorkühlmittels ist extrem hoch oder niedrig.
• Die Außentemperatur ist extrem niedrig.
• Die Klimaanlage läuft bei sehr hoher Innentemperatur oder nachdem das Fahr-
zeug beim Parken heißer Sonnenbestrahlung ausgesetzt war.
• Die Klimaanlage wird bei hoher oder niedriger Außentemperatur verwendet.
• Nur für Fahrzeuge mit automatischer Klimaanlage: Die Frontscheibenheizung
wird verwendet.
• Die Batterieladung ist ungenügend oder es findet derzeit eine zyklische Aufladung
statt.
• Aufgrund der Verkehrslage oder anderer Faktoren wird das Fahrzeug wiederholt
angehalten. Das hat zur Folge, dass die durch das Stop & Start-System ausge-
löste Ausschaltzeit des Motors extrem hoch ist.
• Das Vakuum im Bremskraftverstärker ist niedrig.
• Es wird eine große Menge an Elektrizität verbraucht.
• In Höhenlagen.
Verbessern sich die oben erwähnten Bedingungen, schaltet das Stop & Start-System
den Motor beim nächsten Anhalten des Fahrzeugs wieder aus und ein.
● In den folgenden Situationen kann der Motor auch starten, wenn das Kupplungspe-
dal nicht gedrückt wird.
• Das Bremspedal wird gepumpt oder hart durchgetreten.
• Die Klimaanlage ist in Betrieb oder wird eingeschaltet.
• Nur für Fahrzeuge mit automatischer Klimaanlage: Die Frontscheibenheizung ist
eingeschaltet.
• Die Batterie ist nicht ausreichend aufgeladen.
• Das Fahrzeug beginnt an einer Steigung zu rollen.
• Es wird eine große Menge an Elektrizität verbraucht.
• Die Fahrertür wurde geöffnet.
• Der Sicherheitsgurt des Fahrersitzes ist nicht angelegt.
● In den folgenden Situationen kann es etwas länger dauern, bis das Stop & Start-Sys-
tem aktiviert wird.
• Die Batterie ist entladen.
• Wenn die Batterieklemmen beim Wechsel der Batterie ab- und wieder abge-
klemmt wurden usw.
• Die Temperatur des Motorkühlmittels ist niedrig.

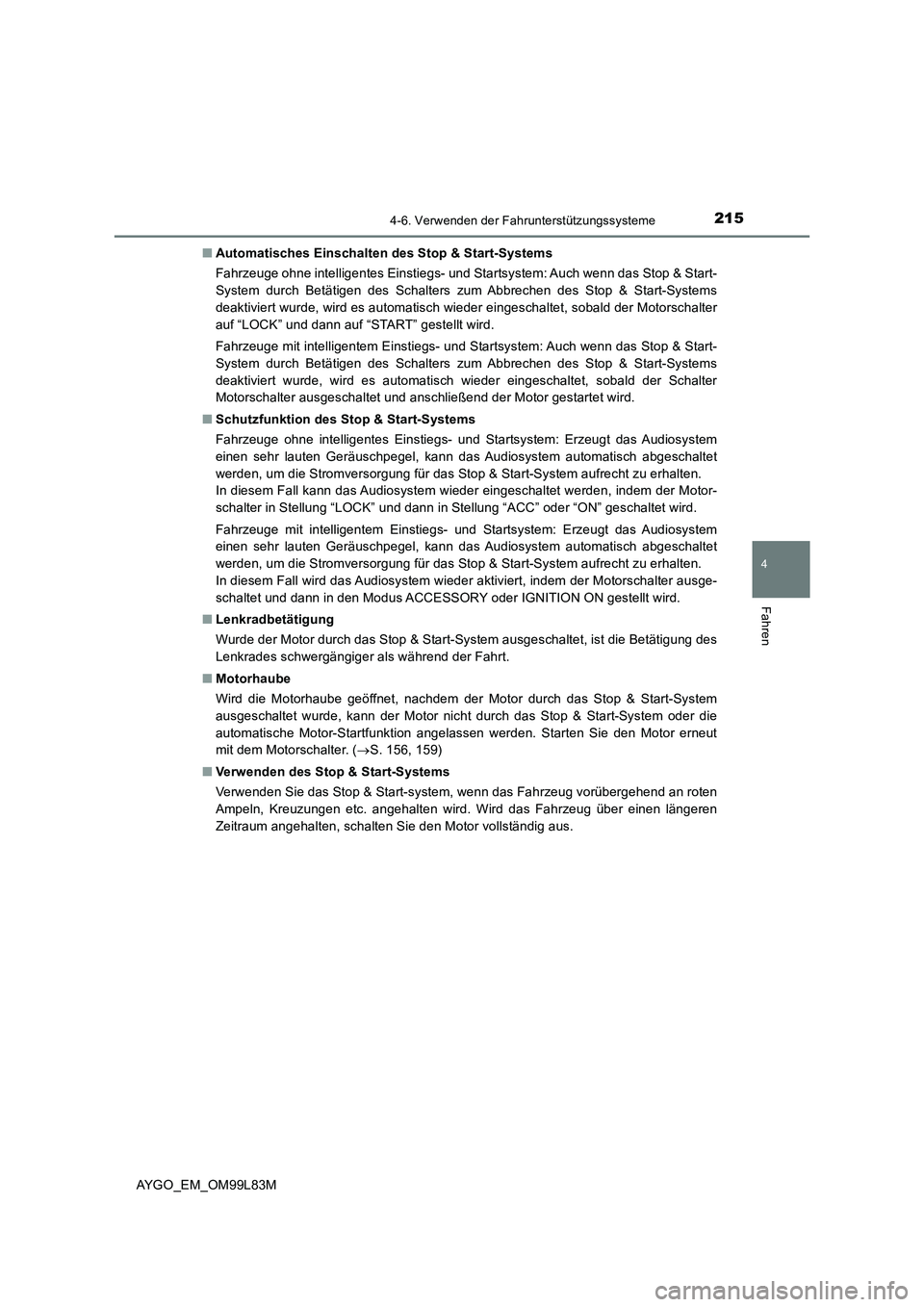

2154-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M
■ Automatisches Einschalten des Stop & Start-Systems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Auch wenn das Stop & Start-
System durch Betätigen des Schalters zum Abbrechen des Stop & Start-Systems
deaktiviert wurde, wird es automatisch wieder eingeschaltet, sobald der Motorschalter
auf “LOCK” und dann auf “START” gestellt wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Auch wenn das Stop & Start-
System durch Betätigen des Schalters zum Abbrechen des Stop & Start-Systems
deaktiviert wurde, wird es automatisch wieder eingeschaltet, sobald der Schalter
Motorschalter ausgeschaltet und anschließend der Motor gestartet wird.
■ Schutzfunktion des Stop & Start-Systems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Erzeugt das Audiosystem
einen sehr lauten Geräuschpegel, kann das Audiosystem automatisch abgeschaltet
werden, um die Stromversorgung für das Stop & Start-System aufrecht zu erhalten.
In diesem Fall kann das Audiosystem wieder eingeschaltet werden, indem der Motor-
schalter in Stellung “LOCK” und dann in Stellung “ACC” oder “ON” geschaltet wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Erzeugt das Audiosystem
einen sehr lauten Geräuschpegel, kann das Audiosystem automatisch abgeschaltet
werden, um die Stromversorgung für das Stop & Start-System aufrecht zu erhalten.
In diesem Fall wird das Audiosystem wieder aktiviert, indem der Motorschalter ausge-
schaltet und dann in den Modus ACCESSORY oder IGNITION ON gestellt wird.
■ Lenkradbetätigung
Wurde der Motor durch das Stop & Start-System ausgeschaltet, ist die Betätigung des
Lenkrades schwergängiger als während der Fahrt.
■ Motorhaube
Wird die Motorhaube geöffnet, nachdem der Motor durch das Stop & Start-System
ausgeschaltet wurde, kann der Motor nicht durch das Stop & Start-System oder die
automatische Motor-Startfunktion angelassen werden. Starten Sie den Motor erneut
mit dem Motorschalter. ( S. 156, 159)
■ Verwenden des Stop & Start-Systems
Verwenden Sie das Stop & Start-system, wenn das Fahrzeug vorübergehend an roten
Ampeln, Kreuzungen etc. angehalten wird. Wird das Fahrzeug über einen längeren
Zeitraum angehalten, schalten Sie den Motor vollständig aus.

2164-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M
■ Warnsummer des Stop & Start-Systems
Wenn der Motor durch das Stop & Start-System angehalten wurde und einer der fol-
genden Vorgänge durchgeführt wird, ertönt ein Warnsummer und die Stop & Start
Kontrollleuchte blinkt. Dies weist darauf hin, dass der Motor nur vom Stop & Start-Sys-
tem angehalten und nicht vollständig ausgeschaltet wurde.
● Der Schalthebel wird ohne Betätigen des Kupplungspedals in eine andere Stellung
als N geschaltet.
Der Motor wird auch in dieser Situation gestartet, wenn das Kupplungspedal
gedrückt wird.
■ Wenn die Kontrollleuchte für abgebrochenes Stop & Start-System weiterhin
blinkt
Das Stop & Start-System weist eventuell eine Funktionsstörung auf. Wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Die Frontscheibe beschlägt, nachdem der Motor durch das Stop & Start-System
ausgeschaltet wurde
● Fahrzeuge mit manueller Klimaanlage: Starten Sie den Motor erneut, indem Sie das
Kupplungspedal ( S. 212) durchtreten oder indem Sie die Abbruchtaste des Stop &
Start-Systems drücken und dann den Auswahlregler für den Luftauslass auf stel-
len. ( S. 286)
● Fahrzeuge mit automatischer Klimaanlage: Schalten Sie die Frontscheibenheizung
ein. (Der Motor wird durch die automatische Motorstartfunktion angelassen.)
( S. 292)
Wenn die Frontscheibe häufig beschlägt, betätigen Sie den Schalter zum Abbrechen
des Stop & Start-Systems, um es zu deaktivieren.
■ Anzeige der Betriebszeit und der Gesamtbetriebszeit des Stop & Start-Systems
 S. 86
■ Austauschen der Batterie
Die eingebaute Batterie ist speziell auf das Stop & Start-System abgestimmt. Sie sollte
nur gegen eine Batterie des gleichen Typs und mit identischen Kennwerten ausge-
tauscht werden.
Näheres hierzu erfahren Sie von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.

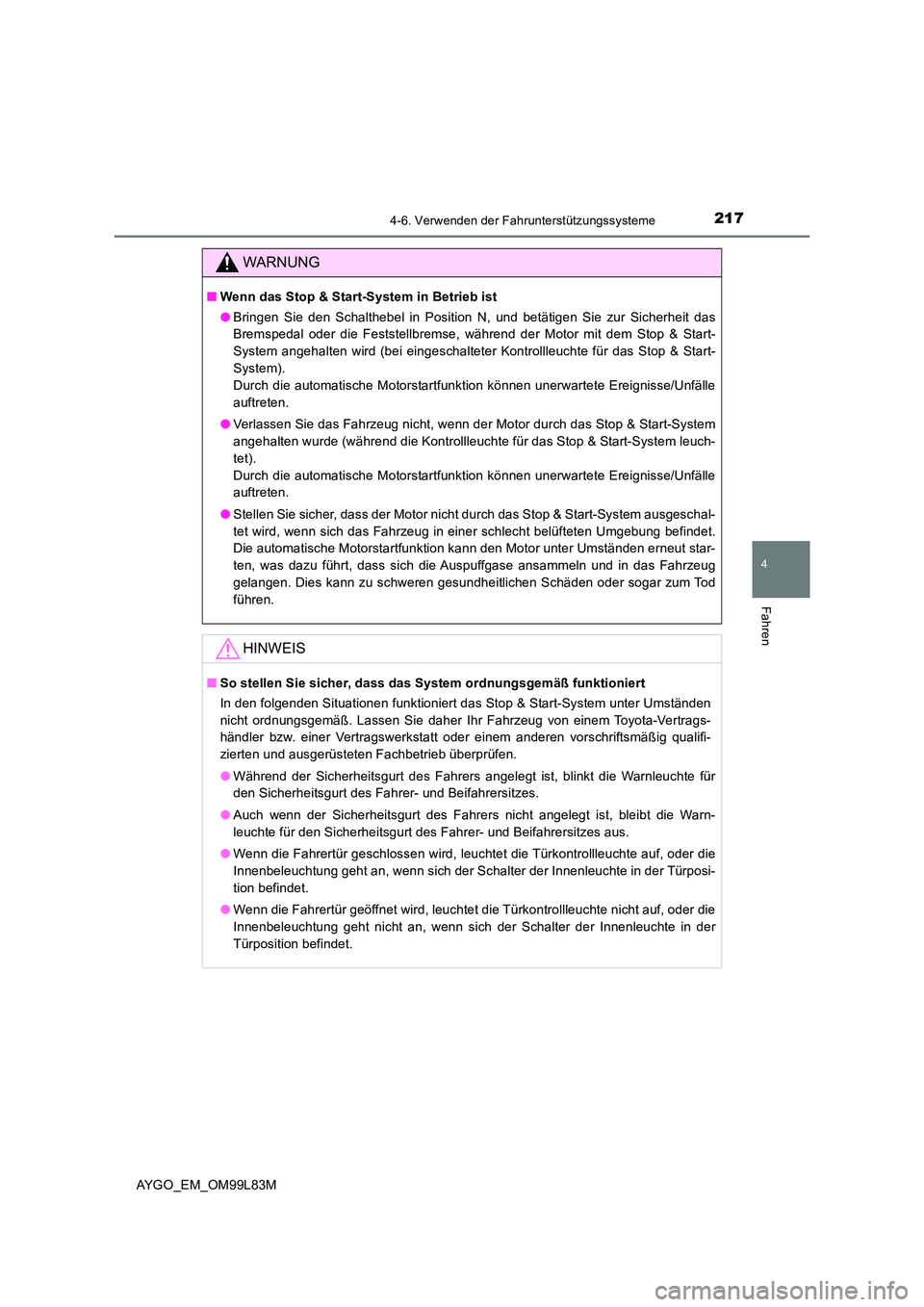

2174-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M
WARNUNG
■Wenn das Stop & Start-System in Betrieb ist
● Bringen Sie den Schalthebel in Position N, und betätigen Sie zur Sicherheit das
Bremspedal oder die Feststellbremse, während der Motor mit dem Stop & Start-
System angehalten wird (bei eingeschalteter Kontrollleuchte für das Stop & Start-
System).
Durch die automatische Motorstartfunktion können unerwartete Ereignisse/Unfälle
auftreten.
● Verlassen Sie das Fahrzeug nicht, wenn der Motor durch das Stop & Start-System
angehalten wurde (während die Kontrollleuchte für das Stop & Start-System leuch-
tet).
Durch die automatische Motorstartfunktion können unerwartete Ereignisse/Unfälle
auftreten.
● Stellen Sie sicher, dass der Motor nicht durch das Stop & Start-System ausgeschal-
tet wird, wenn sich das Fahrzeug in einer schlecht belüfteten Umgebung befindet.
Die automatische Motorstartfunktion kann den Motor unter Umständen erneut star-
ten, was dazu führt, dass sich die Auspuffgase ansammeln und in das Fahrzeug
gelangen. Dies kann zu schweren gesundheitlichen Schäden oder sogar zum Tod
führen.
HINWEIS
■ So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
In den folgenden Situationen funktioniert das Stop & Start-System unter Umständen
nicht ordnungsgemäß. Lassen Sie daher Ihr Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb überprüfen.
● Während der Sicherheitsgurt des Fahrers angelegt ist, blinkt die Warnleuchte für
den Sicherheitsgurt des Fahrer- und Beifahrersitzes.
● Auch wenn der Sicherheitsgurt des Fahrers nicht angelegt ist, bleibt die Warn-
leuchte für den Sicherheitsgurt des Fahrer- und Beifahrersitzes aus.
● Wenn die Fahrertür geschlossen wird, leuchtet die Türkontrollleuchte auf, oder die
Innenbeleuchtung geht an, wenn sich der Schalter der Innenleuchte in der Türposi-
tion befindet.
● Wenn die Fahrertür geöffnet wird, leuchtet die Türkontrollleuchte nicht auf, oder die
Innenbeleuchtung geht nicht an, wenn sich der Schalter der Innenleuchte in der
Türposition befindet.

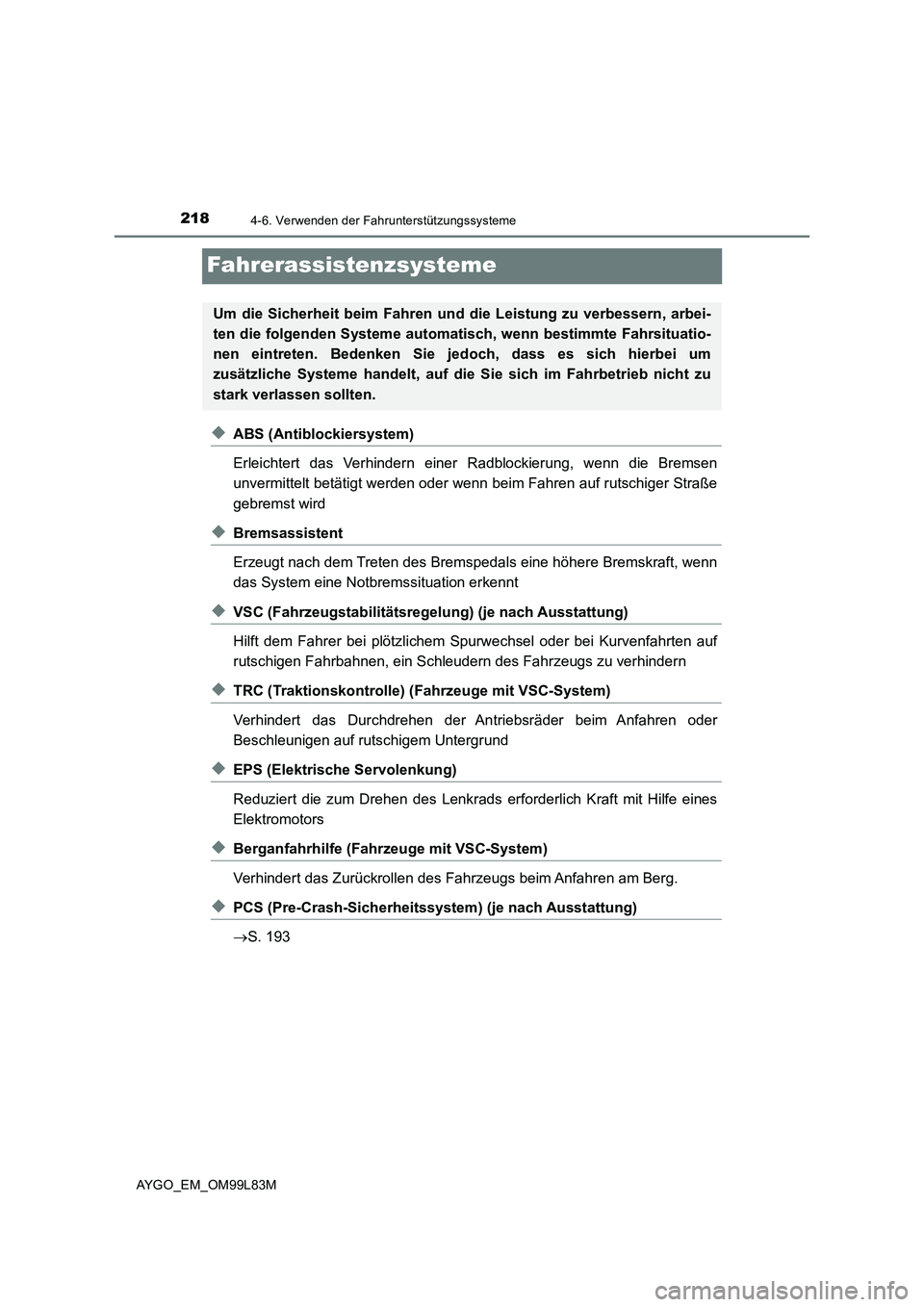

2184-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M
Fahrerassistenzsysteme
◆ABS (Antiblockiersystem)
Erleichtert das Verhindern einer Radblockierung, wenn die Bremsen
unvermittelt betätigt werden oder wenn beim Fahren auf rutschiger Straße
gebremst wird
◆Bremsassistent
Erzeugt nach dem Treten des Bremspedals eine höhere Bremskraft, wenn
das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung) (je nach Ausstattung)
Hilft dem Fahrer bei plötzlichem Spurwechsel oder bei Kurvenfahrten auf
rutschigen Fahrbahnen, ein Schleudern des Fahrzeugs zu verhindern
◆TRC (Traktionskontrolle) (F ahrzeuge mit VSC-System)
Verhindert das Durchdrehen der An triebsräder beim Anfahren oder
Beschleunigen auf rutschigem Untergrund
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
◆Berganfahrhilfe (Fahrzeuge mit VSC-System)
Verhindert das Zurückrollen des Fahrzeugs beim Anfahren am Berg.
◆PCS (Pre-Crash-Sicherheitssystem) (je nach Ausstattung)
 S. 193
Um die Sicherheit beim Fahren und die Leistung zu verbessern, arbei-
ten die folgenden Systeme automati sch, wenn bestimmte Fahrsituatio-
nen eintreten. Bedenken Sie jedoch, dass es sich hierbei um
zusätzliche Systeme handelt, auf di e Sie sich im Fahrbetrieb nicht zu
stark verlassen sollten.

2194-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M
◆Notbremssignal
Wenn die Bremse plötzlich betätigt wird, wird die Warnblinkanlage auto-
matisch eingeschaltet, um den nachfolgenden Verkehr zu warnen.
Die Kontrollleuchte für den Rad-
schlupf blinkt, während die TRC/VSC-
Systeme aktiviert sind.
Falls das Fahrzeug in Schlamm, Sand oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom Motor auf die Räder reduzieren.
Wenn Sie auf drücken, um das System auszuschalten, kann es für Sie
einfacher sein, das Fahrzeug durch Schaukeln zu befreien.
■Ausschließliches Ausschal ten des TRC-Systems
Drücken Sie zum Deaktivieren des
TRC-Systems schnell die Taste,
und lassen Sie diese sofort wieder
los.
Die Kontrollleuchte “TRC OFF”
leuchtet auf.
Drücken Sie die Taste ein weiteres
Mal, um das System wieder einzu-
schalten.
Wenn die Systeme TRC/VSC aktiv sind
Deaktivieren des TRC-Systems

2204-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M

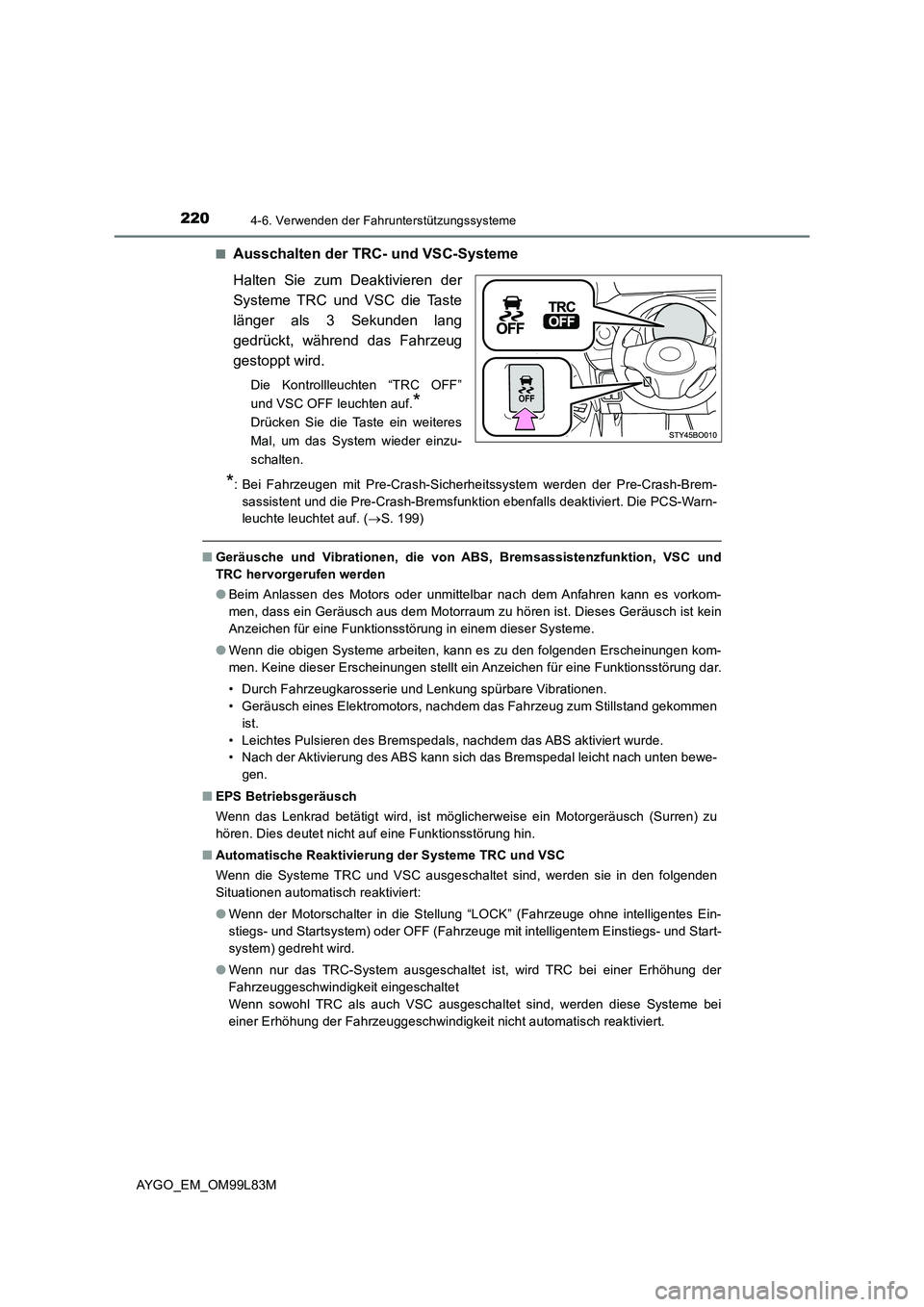

■Ausschalten der TRC- und VSC-Systeme
Halten Sie zum Deaktivieren der
Systeme TRC und VSC die Taste
länger als 3 Sekunden lang
gedrückt, während das Fahrzeug
gestoppt wird.
Die Kontrollleuchten “TRC OFF”
und VSC OFF leuchten auf.*
Drücken Sie die Taste ein weiteres
Mal, um das System wieder einzu-
schalten.
*: Bei Fahrzeugen mit Pre-Crash-Sicherheitssystem werden der Pre-Crash-Brem-
sassistent und die Pre-Crash-Bremsfunktion ebenfalls deaktiviert. Die PCS-Warn-
leuchte leuchtet auf. ( S. 199)
■Geräusche und Vibrationen, die von ABS, Bremsassistenzfunktion, VSC und
TRC hervorgerufen werden
● Beim Anlassen des Motors oder unmittelbar nach dem Anfahren kann es vorkom-
men, dass ein Geräusch aus dem Motorraum zu hören ist. Dieses Geräusch ist kein
Anzeichen für eine Funktionsstörung in einem dieser Systeme.
● Wenn die obigen Systeme arbeiten, kann es zu den folgenden Erscheinungen kom-
men. Keine dieser Erscheinungen stellt ein Anzeichen für eine Funktionsstörung dar.
• Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
• Geräusch eines Elektromotors, nachdem das Fahrzeug zum Stillstand gekommen
ist.
• Leichtes Pulsieren des Bremspedals, nachdem das ABS aktiviert wurde.
• Nach der Aktivierung des ABS kann sich das Bremspedal leicht nach unten bewe-
gen.
■ EPS Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist möglicherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktionsstörung hin.
■ Automatische Reaktivierung der Systeme TRC und VSC
Wenn die Systeme TRC und VSC ausgeschaltet sind, werden sie in den folgenden
Situationen automatisch reaktiviert:
● Wenn der Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem Einstiegs- und Start-
system) gedreht wird.
● Wenn nur das TRC-System ausgeschaltet ist, wird TRC bei einer Erhöhung der
Fahrzeuggeschwindigkeit eingeschaltet
Wenn sowohl TRC als auch VSC ausgeschaltet sind, werden diese Systeme bei
einer Erhöhung der Fahrzeuggeschwindigkeit nicht automatisch reaktiviert.
