2014-5. Toyota Safety Sense
4
Fahren
AYGO_EM_OM99L83M

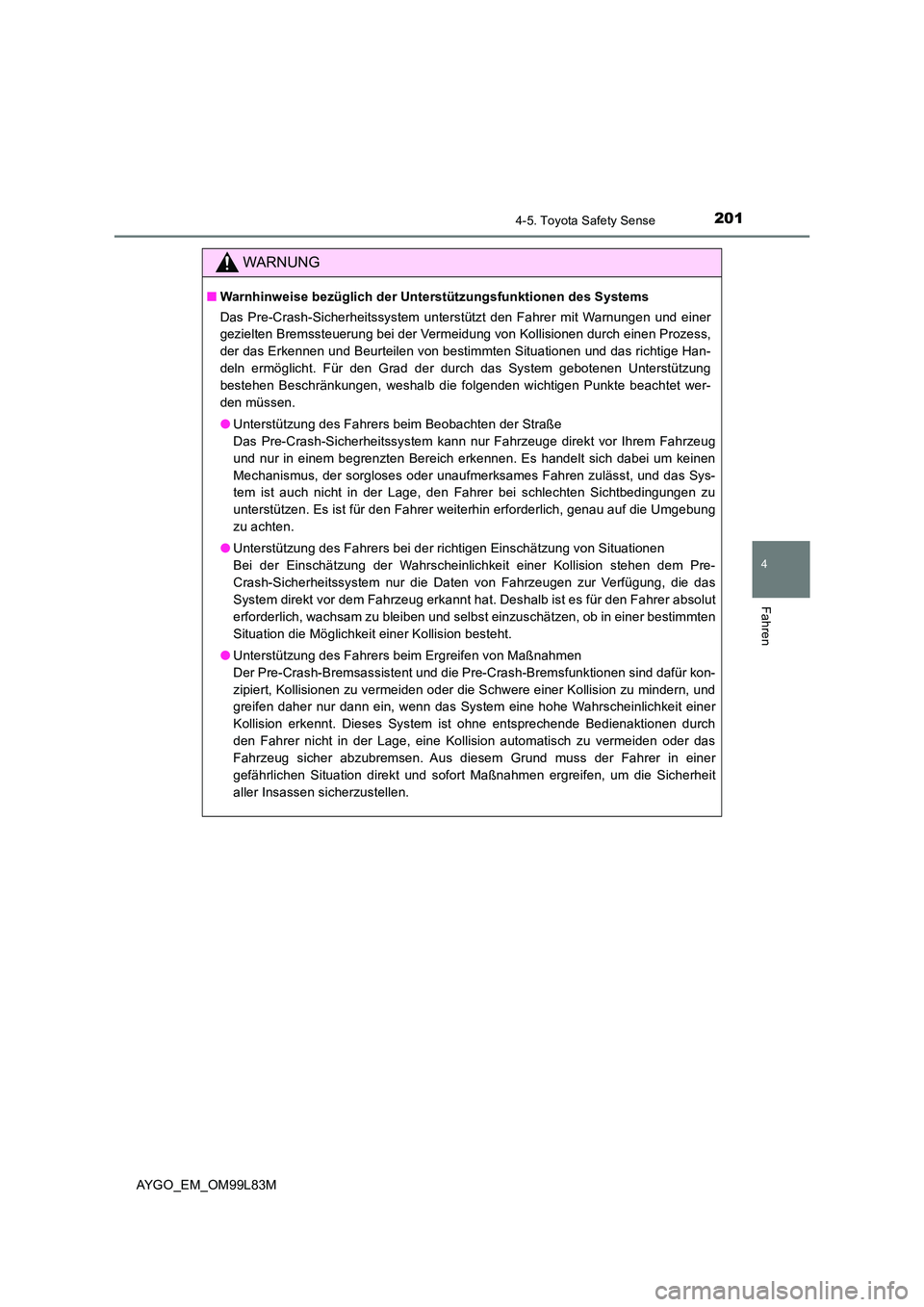

WARNUNG
■Warnhinweise bezüglich der Unterstützungsfunktionen des Systems
Das Pre-Crash-Sicherheitssystem unterstützt den Fahrer mit Warnungen und einer
gezielten Bremssteuerung bei der Vermeidung von Kollisionen durch einen Prozess,
der das Erkennen und Beurteilen von bestimmten Situationen und das richtige Han-
deln ermöglicht. Für den Grad der durch das System gebotenen Unterstützung
bestehen Beschränkungen, weshalb die folgenden wichtigen Punkte beachtet wer-
den müssen.
● Unterstützung des Fahrers beim Beobachten der Straße
Das Pre-Crash-Sicherheitssystem kann nur Fahrzeuge direkt vor Ihrem Fahrzeug
und nur in einem begrenzten Bereich erkennen. Es handelt sich dabei um keinen
Mechanismus, der sorgloses oder unaufmerksames Fahren zulässt, und das Sys-
tem ist auch nicht in der Lage, den Fahrer bei schlechten Sichtbedingungen zu
unterstützen. Es ist für den Fahrer weiterhin erforderlich, genau auf die Umgebung
zu achten.
● Unterstützung des Fahrers bei der richtigen Einschätzung von Situationen
Bei der Einschätzung der Wahrscheinlichkeit einer Kollision stehen dem Pre-
Crash-Sicherheitssystem nur die Daten von Fahrzeugen zur Verfügung, die das
System direkt vor dem Fahrzeug erkannt hat. Deshalb ist es für den Fahrer absolut
erforderlich, wachsam zu bleiben und selbst einzuschätzen, ob in einer bestimmten
Situation die Möglichkeit einer Kollision besteht.
● Unterstützung des Fahrers beim Ergreifen von Maßnahmen
Der Pre-Crash-Bremsassistent und die Pre-Crash-Bremsfunktionen sind dafür kon-
zipiert, Kollisionen zu vermeiden oder die Schwere einer Kollision zu mindern, und
greifen daher nur dann ein, wenn das System eine hohe Wahrscheinlichkeit einer
Kollision erkennt. Dieses System ist ohne entsprechende Bedienaktionen durch
den Fahrer nicht in der Lage, eine Kollision automatisch zu vermeiden oder das
Fahrzeug sicher abzubremsen. Aus diesem Grund muss der Fahrer in einer
gefährlichen Situation direkt und sofort Maßnahmen ergreifen, um die Sicherheit
aller Insassen sicherzustellen.

2024-5. Toyota Safety Sense
AYGO_EM_OM99L83M

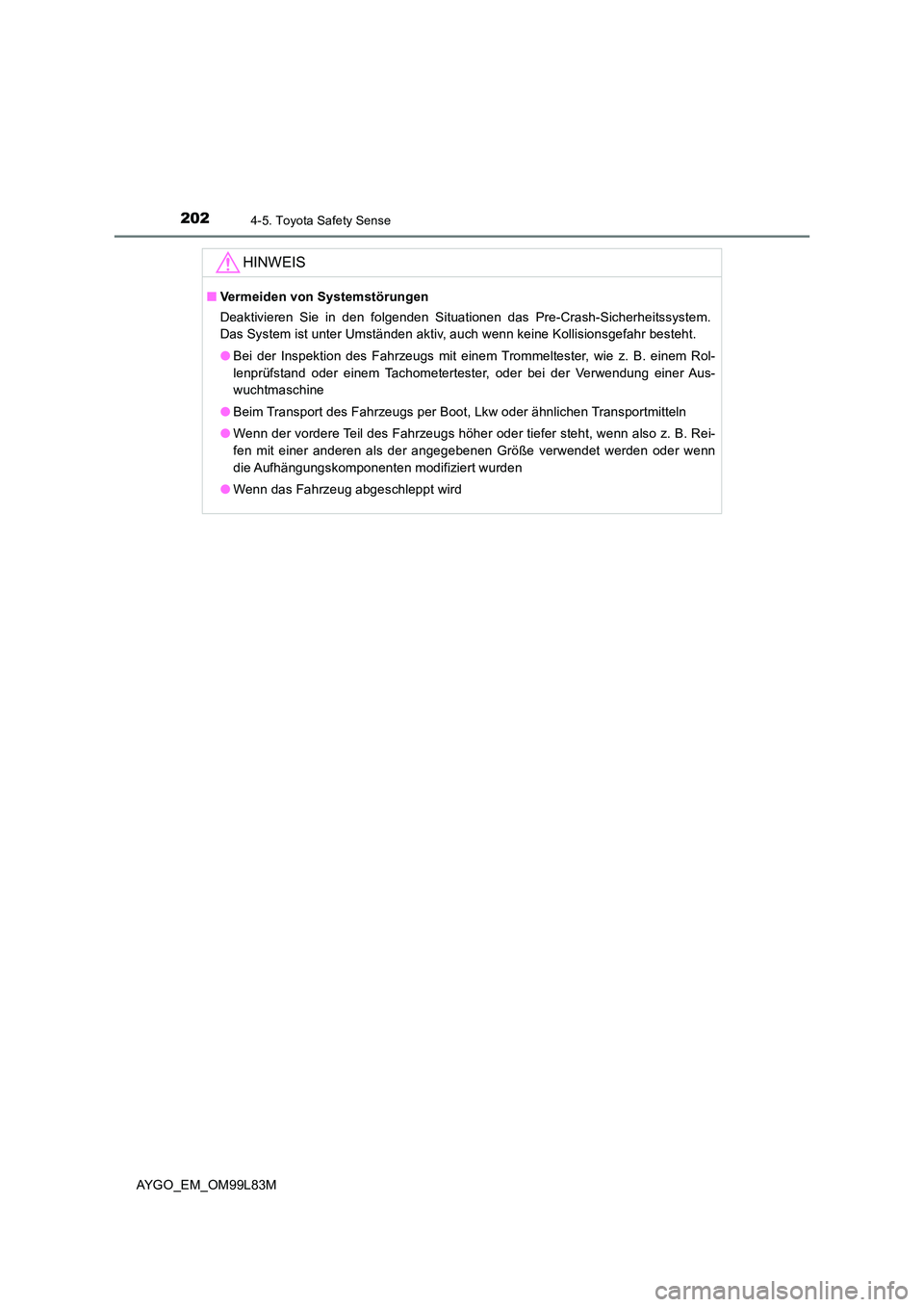

HINWEIS
■Vermeiden von Systemstörungen
Deaktivieren Sie in den folgenden Situationen das Pre-Crash-Sicherheitssystem.
Das System ist unter Umständen aktiv, auch wenn keine Kollisionsgefahr besteht.
● Bei der Inspektion des Fahrzeugs mit einem Trommeltester, wie z. B. einem Rol-
lenprüfstand oder einem Tachometertester, oder bei der Verwendung einer Aus-
wuchtmaschine
● Beim Transport des Fahrzeugs per Boot, Lkw oder ähnlichen Transportmitteln
● Wenn der vordere Teil des Fahrzeugs höher oder tiefer steht, wenn also z. B. Rei-
fen mit einer anderen als der angegebenen Größe verwendet werden oder wenn
die Aufhängungskomponenten modifiziert wurden
● Wenn das Fahrzeug abgeschleppt wird

203
4
4-5. Toyota Safety Sense
Fahren
AYGO_EM_OM99L83M

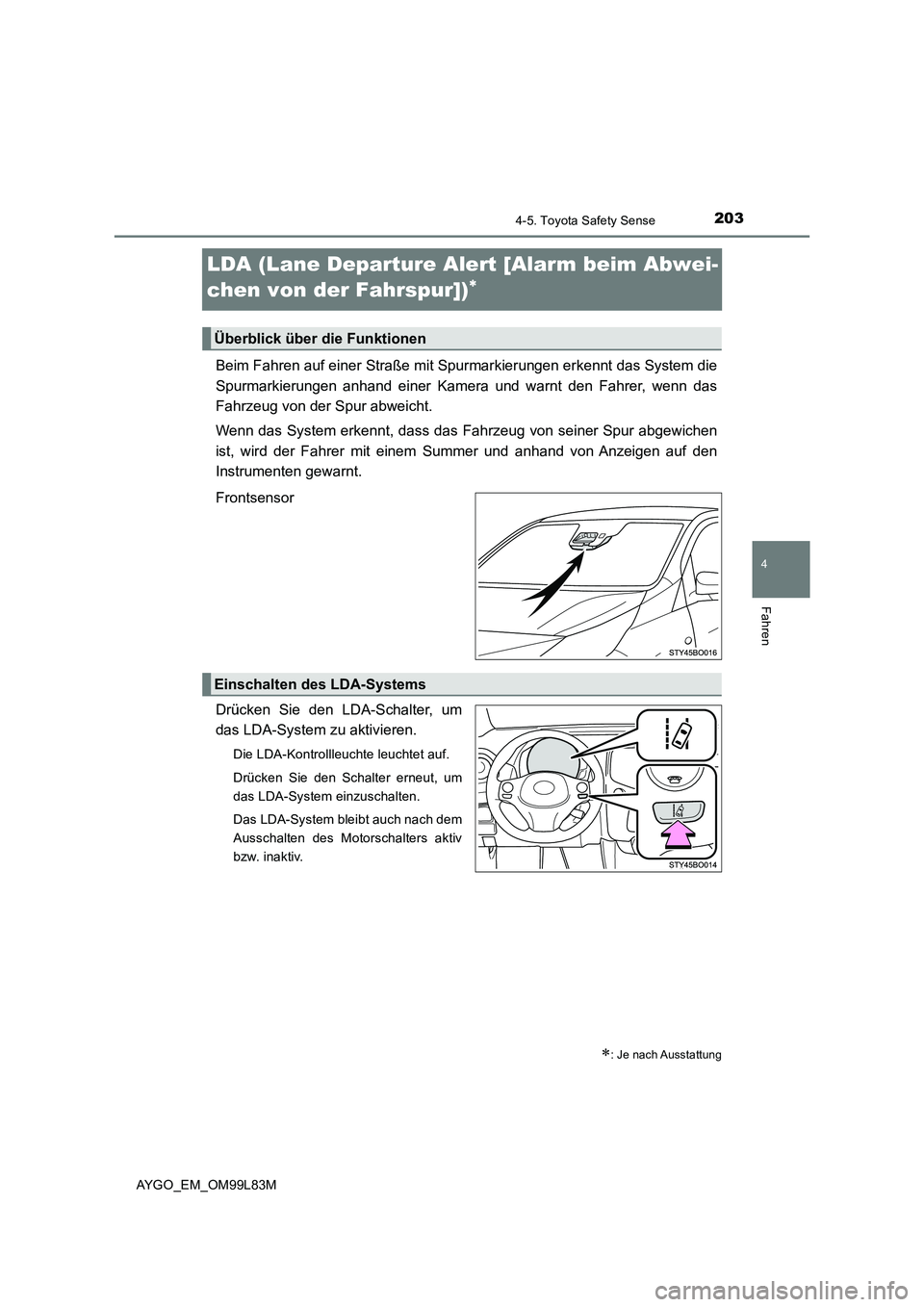

LDA (Lane Departure Alert [Alarm beim Abwei-
chen von der Fahrspur])
Beim Fahren auf einer Straße mit Spur markierungen erkennt das System die
Spurmarkierungen anhand einer Kamera und warnt den Fahrer, wenn das
Fahrzeug von der Spur abweicht.
Wenn das System erkennt, dass das Fahrzeug von seiner Spur abgewichen
ist, wird der Fahrer mit einem Summer und anhand von Anzeigen auf den
Instrumenten gewarnt.
Frontsensor
Drücken Sie den LDA-Schalter, um
das LDA-System zu aktivieren.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den Schalter erneut, um
das LDA-System einzuschalten.
Das LDA-System bleibt auch nach dem
Ausschalten des Motorschalters aktiv
bzw. inaktiv.
: Je nach Ausstattung
Überblick über die Funktionen
Einschalten des LDA-Systems

2044-5. Toyota Safety Sense
AYGO_EM_OM99L83M

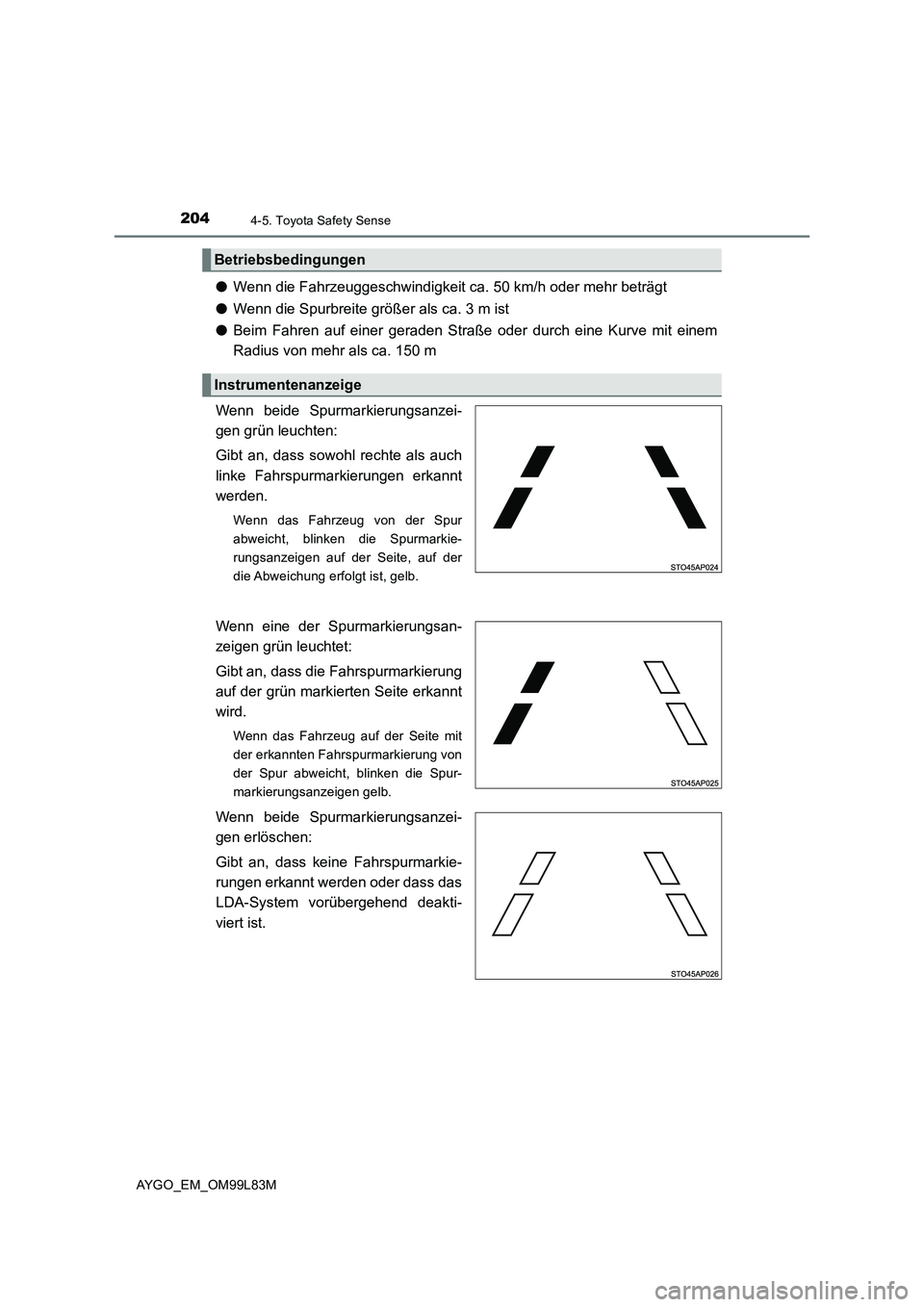

●Wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder mehr beträgt
● Wenn die Spurbreite größer als ca. 3 m ist
● Beim Fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 150 m
Wenn beide Spurmarkierungsanzei-
gen grün leuchten:
Gibt an, dass sowohl rechte als auch
linke Fahrspurma rkierungen erkannt
werden.
Wenn das Fahrzeug von der Spur
abweicht, blinken die Spurmarkie-
rungsanzeigen auf der Seite, auf der
die Abweichung erfolgt ist, gelb.
Wenn eine der Spurmarkierungsan-
zeigen grün leuchtet:
Gibt an, dass die Fahrspurmarkierung
auf der grün markierten Seite erkannt
wird.
Wenn das Fahrzeug auf der Seite mit
der erkannten Fahrspurmarkierung von
der Spur abweicht, blinken die Spur-
markierungsanzeigen gelb.
Wenn beide Spurmarkierungsanzei-
gen erlöschen:
Gibt an, dass keine Fahrspurmarkie-
rungen erkannt werden oder dass das
LDA-System vorübergehend deakti-
viert ist.
Betriebsbedingungen
Instrumentenanzeige

2054-5. Toyota Safety Sense
4
Fahren
AYGO_EM_OM99L83M

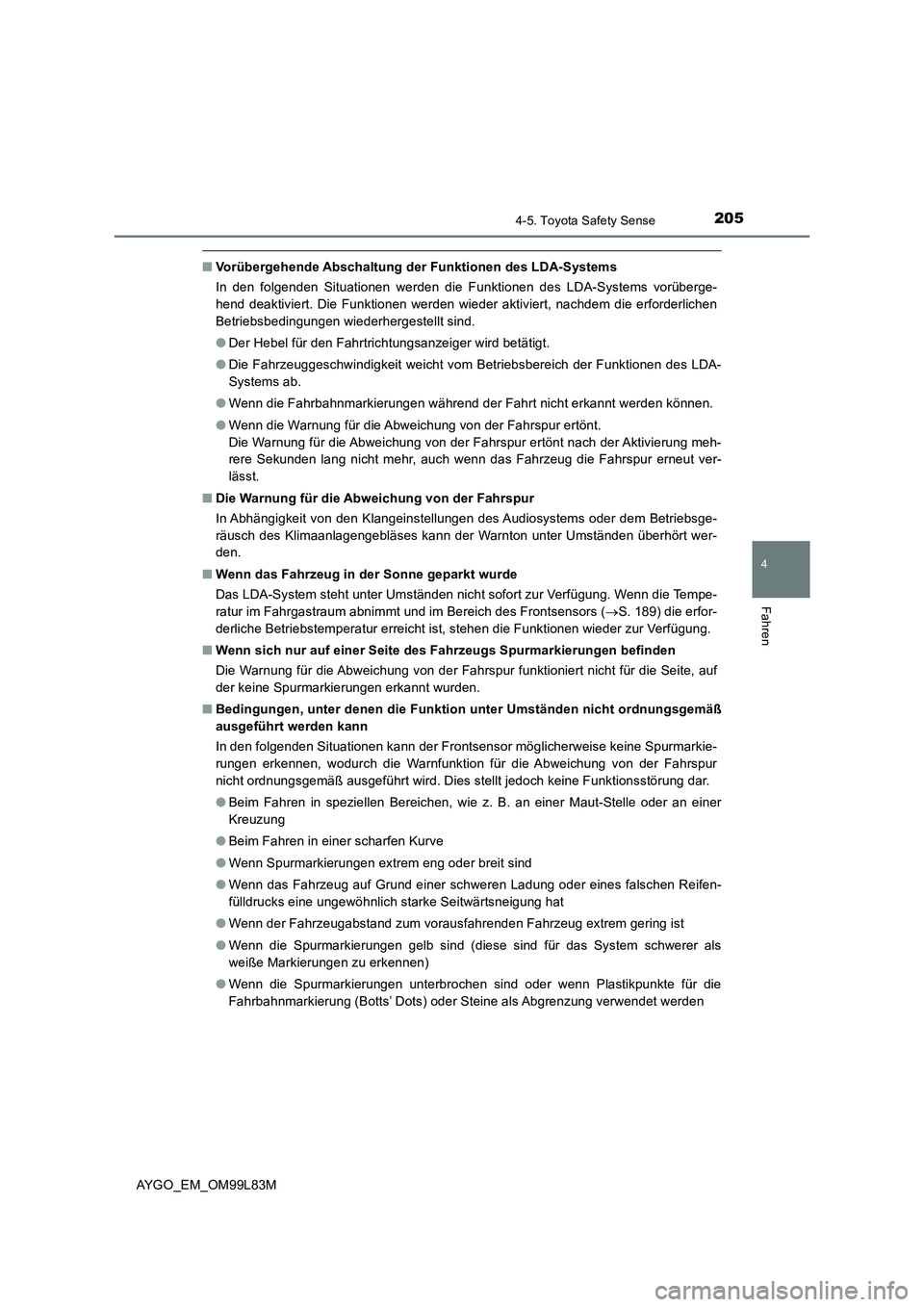

■Vorübergehende Abschaltung der Funktionen des LDA-Systems
In den folgenden Situationen werden die Funktionen des LDA-Systems vorüberge-
hend deaktiviert. Die Funktionen werden wieder aktiviert, nachdem die erforderlichen
Betriebsbedingungen wiederhergestellt sind.
● Der Hebel für den Fahrtrichtungsanzeiger wird betätigt.
● Die Fahrzeuggeschwindigkeit weicht vom Betriebsbereich der Funktionen des LDA-
Systems ab.
● Wenn die Fahrbahnmarkierungen während der Fahrt nicht erkannt werden können.
● Wenn die Warnung für die Abweichung von der Fahrspur ertönt.
Die Warnung für die Abweichung von der Fahrspur ertönt nach der Aktivierung meh-
rere Sekunden lang nicht mehr, auch wenn das Fahrzeug die Fahrspur erneut ver-
lässt.
■ Die Warnung für die Abweichung von der Fahrspur
In Abhängigkeit von den Klangeinstellungen des Audiosystems oder dem Betriebsge-
räusch des Klimaanlagengebläses kann der Warnton unter Umständen überhört wer-
den.
■ Wenn das Fahrzeug in der Sonne geparkt wurde
Das LDA-System steht unter Umständen nicht sofort zur Verfügung. Wenn die Tempe-
ratur im Fahrgastraum abnimmt und im Bereich des Frontsensors ( S. 189) die erfor-
derliche Betriebstemperatur erreicht ist, stehen die Funktionen wieder zur Verfügung.
■ Wenn sich nur auf einer Seite des Fahrzeugs Spurmarkierungen befinden
Die Warnung für die Abweichung von der Fahrspur funktioniert nicht für die Seite, auf
der keine Spurmarkierungen erkannt wurden.
■ Bedingungen, unter denen die Funktion unter Umständen nicht ordnungsgemäß
ausgeführt werden kann
In den folgenden Situationen kann der Frontsensor möglicherweise keine Spurmarkie-
rungen erkennen, wodurch die Warnfunktion für die Abweichung von der Fahrspur
nicht ordnungsgemäß ausgeführt wird. Dies stellt jedoch keine Funktionsstörung dar.
● Beim Fahren in speziellen Bereichen, wie z. B. an einer Maut-Stelle oder an einer
Kreuzung
● Beim Fahren in einer scharfen Kurve
● Wenn Spurmarkierungen extrem eng oder breit sind
● Wenn das Fahrzeug auf Grund einer schweren Ladung oder eines falschen Reifen-
fülldrucks eine ungewöhnlich starke Seitwärtsneigung hat
● Wenn der Fahrzeugabstand zum vorausfahrenden Fahrzeug extrem gering ist
● Wenn die Spurmarkierungen gelb sind (diese sind für das System schwerer als
weiße Markierungen zu erkennen)
● Wenn die Spurmarkierungen unterbrochen sind oder wenn Plastikpunkte für die
Fahrbahnmarkierung (Botts’ Dots) oder Steine als Abgrenzung verwendet werden

2064-5. Toyota Safety Sense
AYGO_EM_OM99L83M

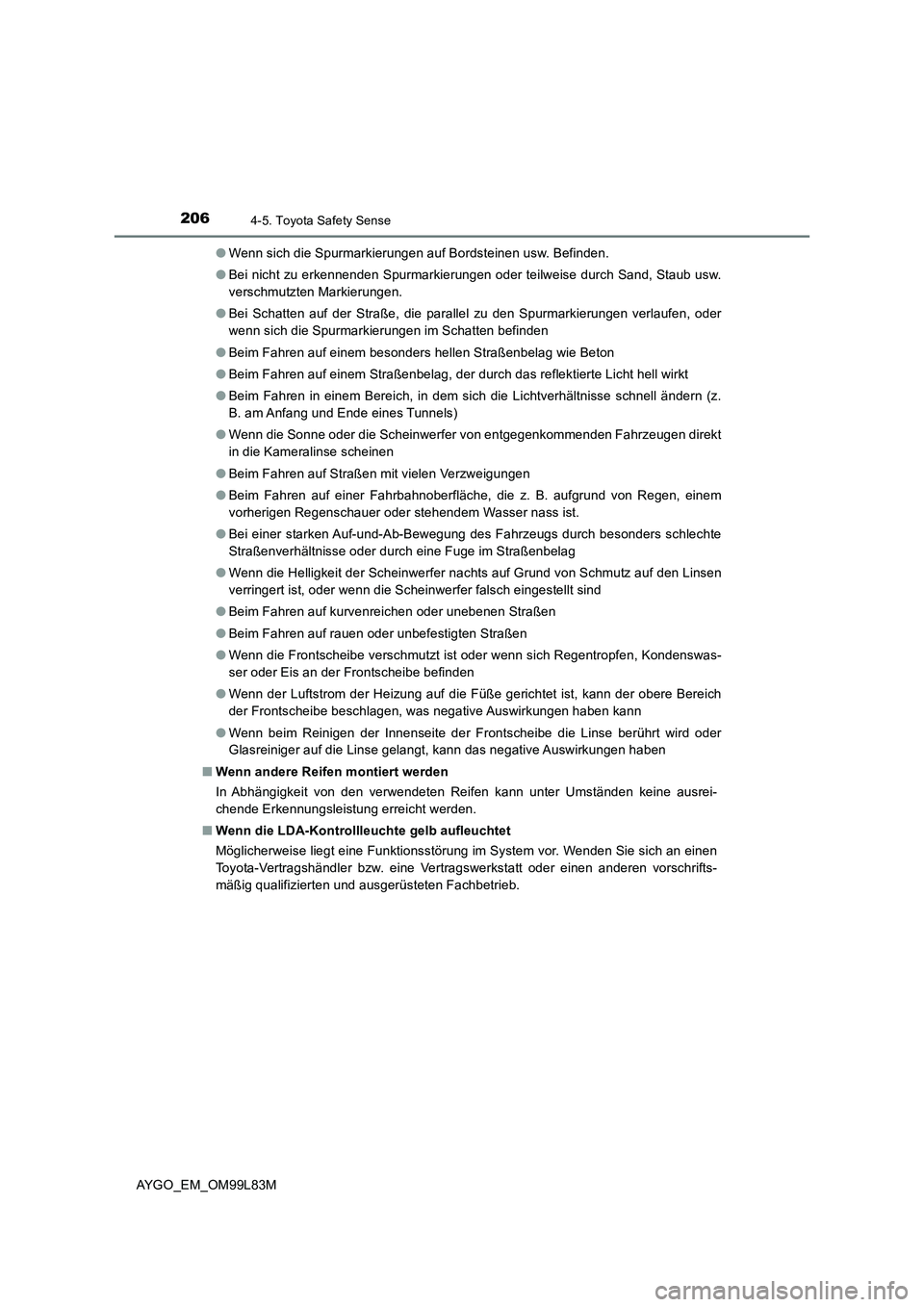

● Wenn sich die Spurmarkierungen auf Bordsteinen usw. Befinden.
● Bei nicht zu erkennenden Spurmarkierungen oder teilweise durch Sand, Staub usw.
verschmutzten Markierungen.
● Bei Schatten auf der Straße, die parallel zu den Spurmarkierungen verlaufen, oder
wenn sich die Spurmarkierungen im Schatten befinden
● Beim Fahren auf einem besonders hellen Straßenbelag wie Beton
● Beim Fahren auf einem Straßenbelag, der durch das reflektierte Licht hell wirkt
● Beim Fahren in einem Bereich, in dem sich die Lichtverhältnisse schnell ändern (z.
B. am Anfang und Ende eines Tunnels)
● Wenn die Sonne oder die Scheinwerfer von entgegenkommenden Fahrzeugen direkt
in die Kameralinse scheinen
● Beim Fahren auf Straßen mit vielen Verzweigungen
● Beim Fahren auf einer Fahrbahnoberfläche, die z. B. aufgrund von Regen, einem
vorherigen Regenschauer oder stehendem Wasser nass ist.
● Bei einer starken Auf-und-Ab-Bewegung des Fahrzeugs durch besonders schlechte
Straßenverhältnisse oder durch eine Fuge im Straßenbelag
● Wenn die Helligkeit der Scheinwerfer nachts auf Grund von Schmutz auf den Linsen
verringert ist, oder wenn die Scheinwerfer falsch eingestellt sind
● Beim Fahren auf kurvenreichen oder unebenen Straßen
● Beim Fahren auf rauen oder unbefestigten Straßen
● Wenn die Frontscheibe verschmutzt ist oder wenn sich Regentropfen, Kondenswas-
ser oder Eis an der Frontscheibe befinden
● Wenn der Luftstrom der Heizung auf die Füße gerichtet ist, kann der obere Bereich
der Frontscheibe beschlagen, was negative Auswirkungen haben kann
● Wenn beim Reinigen der Innenseite der Frontscheibe die Linse berührt wird oder
Glasreiniger auf die Linse gelangt, kann das negative Auswirkungen haben
■ Wenn andere Reifen montiert werden
In Abhängigkeit von den verwendeten Reifen kann unter Umständen keine ausrei-
chende Erkennungsleistung erreicht werden.
■ Wenn die LDA-Kontrollleuchte gelb aufleuchtet
Möglicherweise liegt eine Funktionsstörung im System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.

2074-5. Toyota Safety Sense
4
Fahren
AYGO_EM_OM99L83M

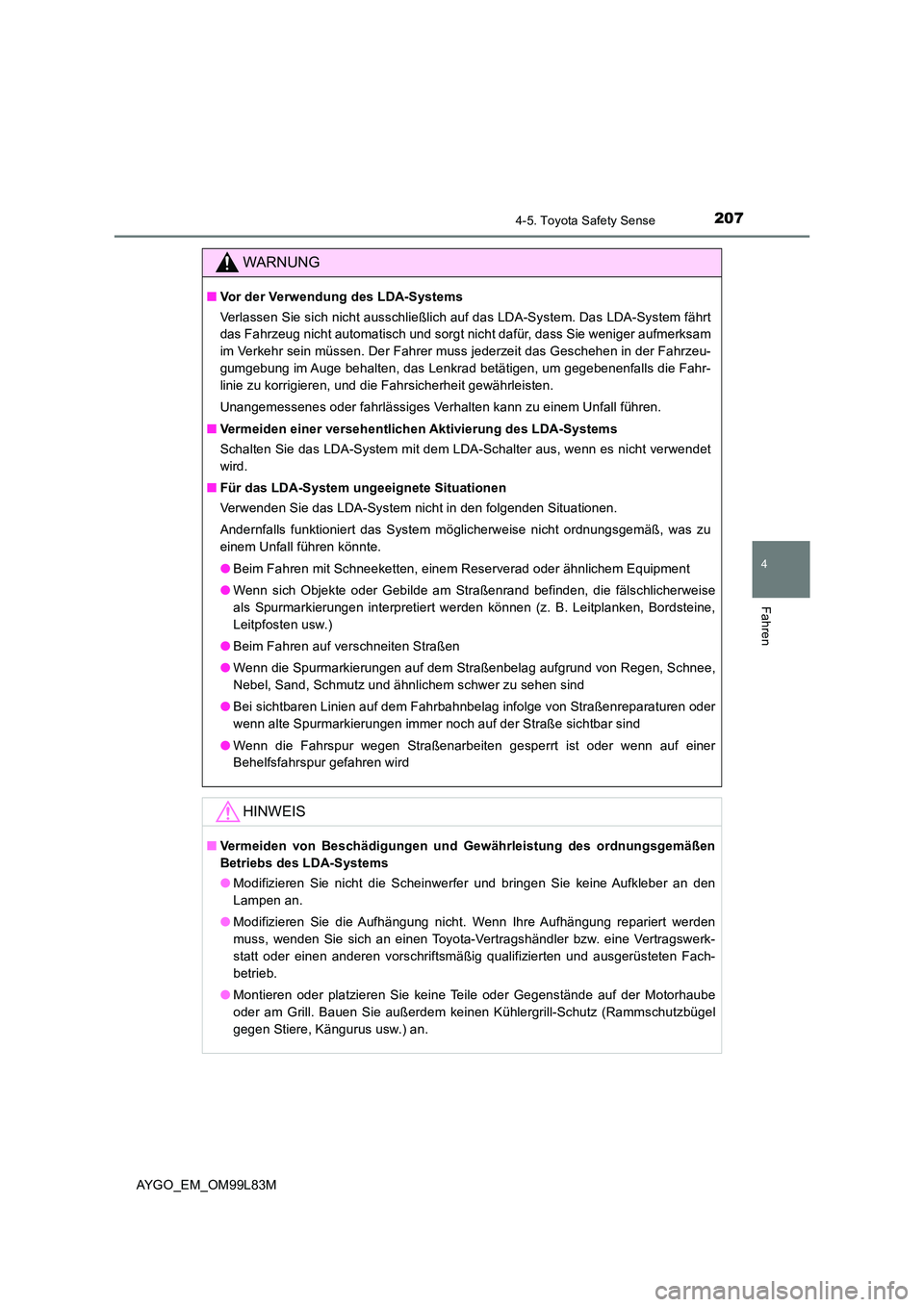

WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und sorgt nicht dafür, dass Sie weniger aufmerksam
im Verkehr sein müssen. Der Fahrer muss jederzeit das Geschehen in der Fahrzeu-
gumgebung im Auge behalten, das Lenkrad betätigen, um gegebenenfalls die Fahr-
linie zu korrigieren, und die Fahrsicherheit gewährleisten.
Unangemessenes oder fahrlässiges Verhalten kann zu einem Unfall führen.
■ Vermeiden einer versehentlichen Aktivierung des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn es nicht verwendet
wird.
■ Für das LDA-System ungeeignete Situationen
Verwenden Sie das LDA-System nicht in den folgenden Situationen.
Andernfalls funktioniert das System möglicherweise nicht ordnungsgemäß, was zu
einem Unfall führen könnte.
● Beim Fahren mit Schneeketten, einem Reserverad oder ähnlichem Equipment
● Wenn sich Objekte oder Gebilde am Straßenrand befinden, die fälschlicherweise
als Spurmarkierungen interpretiert werden können (z. B. Leitplanken, Bordsteine,
Leitpfosten usw.)
● Beim Fahren auf verschneiten Straßen
● Wenn die Spurmarkierungen auf dem Straßenbelag aufgrund von Regen, Schnee,
Nebel, Sand, Schmutz und ähnlichem schwer zu sehen sind
● Bei sichtbaren Linien auf dem Fahrbahnbelag infolge von Straßenreparaturen oder
wenn alte Spurmarkierungen immer noch auf der Straße sichtbar sind
● Wenn die Fahrspur wegen Straßenarbeiten gesperrt ist oder wenn auf einer
Behelfsfahrspur gefahren wird
HINWEIS
■ Vermeiden von Beschädigungen und Gewährleistung des ordnungsgemäßen
Betriebs des LDA-Systems
● Modifizieren Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber an den
Lampen an.
● Modifizieren Sie die Aufhängung nicht. Wenn Ihre Aufhängung repariert werden
muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
● Montieren oder platzieren Sie keine Teile oder Gegenstände auf der Motorhaube
oder am Grill. Bauen Sie außerdem keinen Kühlergrill-Schutz (Rammschutzbügel
gegen Stiere, Kängurus usw.) an.

2084-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M

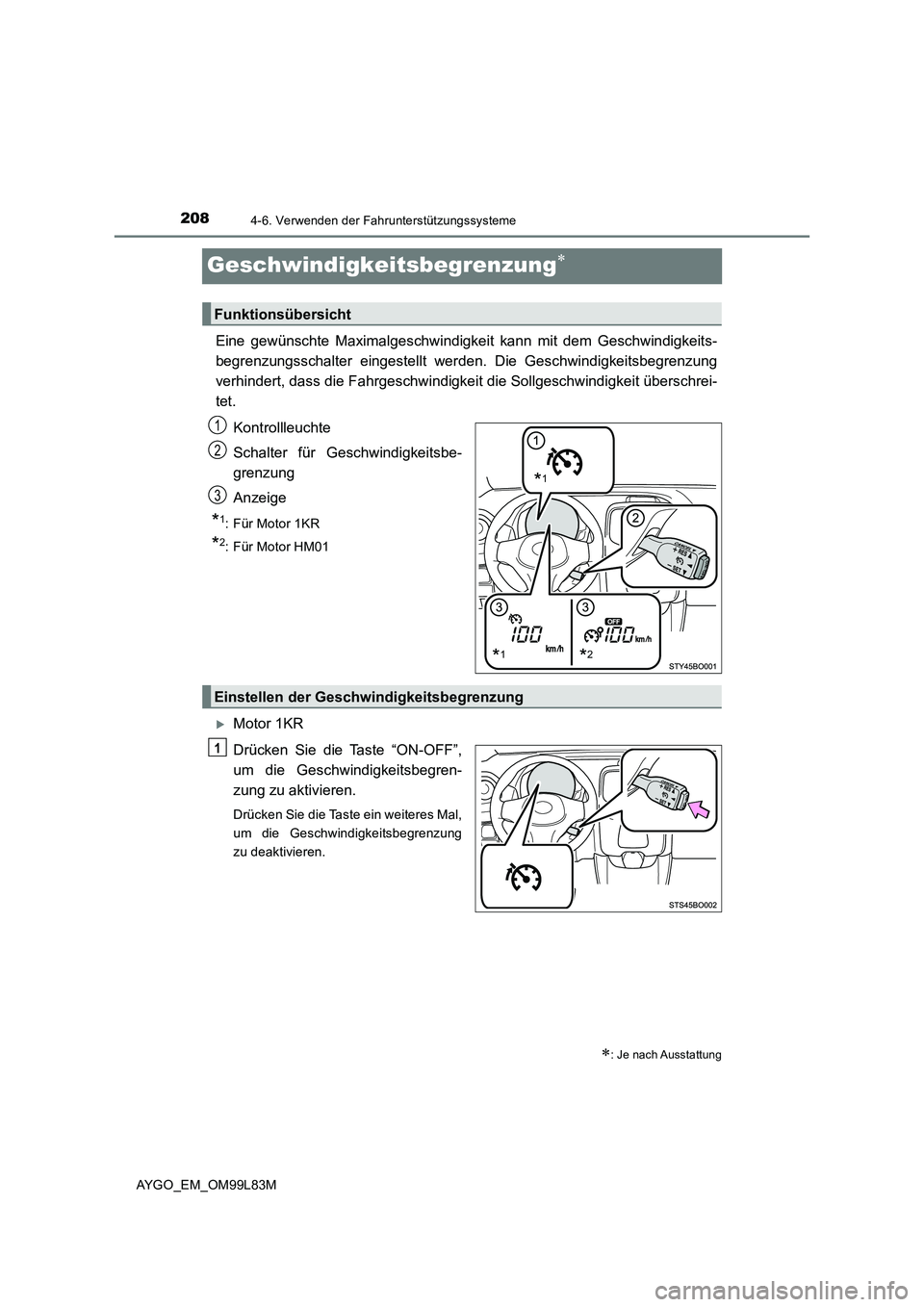

Geschwindigkeitsbegrenzung
Eine gewünschte Maximalgeschwindigkeit kann mit dem Geschwindigkeits-
begrenzungsschalter eingestellt wer den. Die Geschwindigkeitsbegrenzung
verhindert, dass die Fahrgeschwindigkeit die Sollgeschwindigkeit überschrei-
tet.
Kontrollleuchte
Schalter für Geschwindigkeitsbe-
grenzung
Anzeige
*1: Für Motor 1KR
*2: Für Motor HM01
Motor 1KR
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsbegren-
zung zu aktivieren.
Drücken Sie die Taste ein weiteres Mal,
um die Geschwindigkeitsbegrenzung
zu deaktivieren.
: Je nach Ausstattung
Funktionsübersicht
*1
*1*2
1
2
3
Einstellen der Geschwindigkeitsbegrenzung
1

2094-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M
Beschleunigen oder verlangsa-
men Sie das Fahrzeug auf die
gewünschte Geschwindigkeit, und
drücken Sie dann zum Aktivieren
der gewünschten maximalen
Geschwindigkeit den Hebel nach
unten.
Motor HM01
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsbegren-
zung zu aktivieren.
Drücken Sie die Taste ein weiteres Mal,
um die Geschwindigkeitsbegrenzung
zu deaktivieren.
Ziehen Sie den Hebel zu sich, um
die Geschwindigkeitsbegrenzung
einzustellen.
Die letzte gewünschte Maximalge-
schwindigkeit wird eingestellt. Ändern
der gewünschten Maximalgeschwin-
digkeit: S. 209
Wenn die Geschwindigkeitsbegren-
zung eingestellt wird, wird die Kontroll-
leuchte “OFF” ausgeschaltet.
Geschwindigkeit erhöhen
Geschwindigkeit verringern
Halten Sie den Hebel, bis die
gewünschte Geschwindigkeitseinstel-
lung erzielt ist.
Die Feinabstimmung der eingestellten
Geschwindigkeit lässt sich durch leich-
tes Drücken auf den Hebel nach oben
oder unten erzielen.
2
1
2
Anpassen der Geschwindigkeitseinstellung
1
2

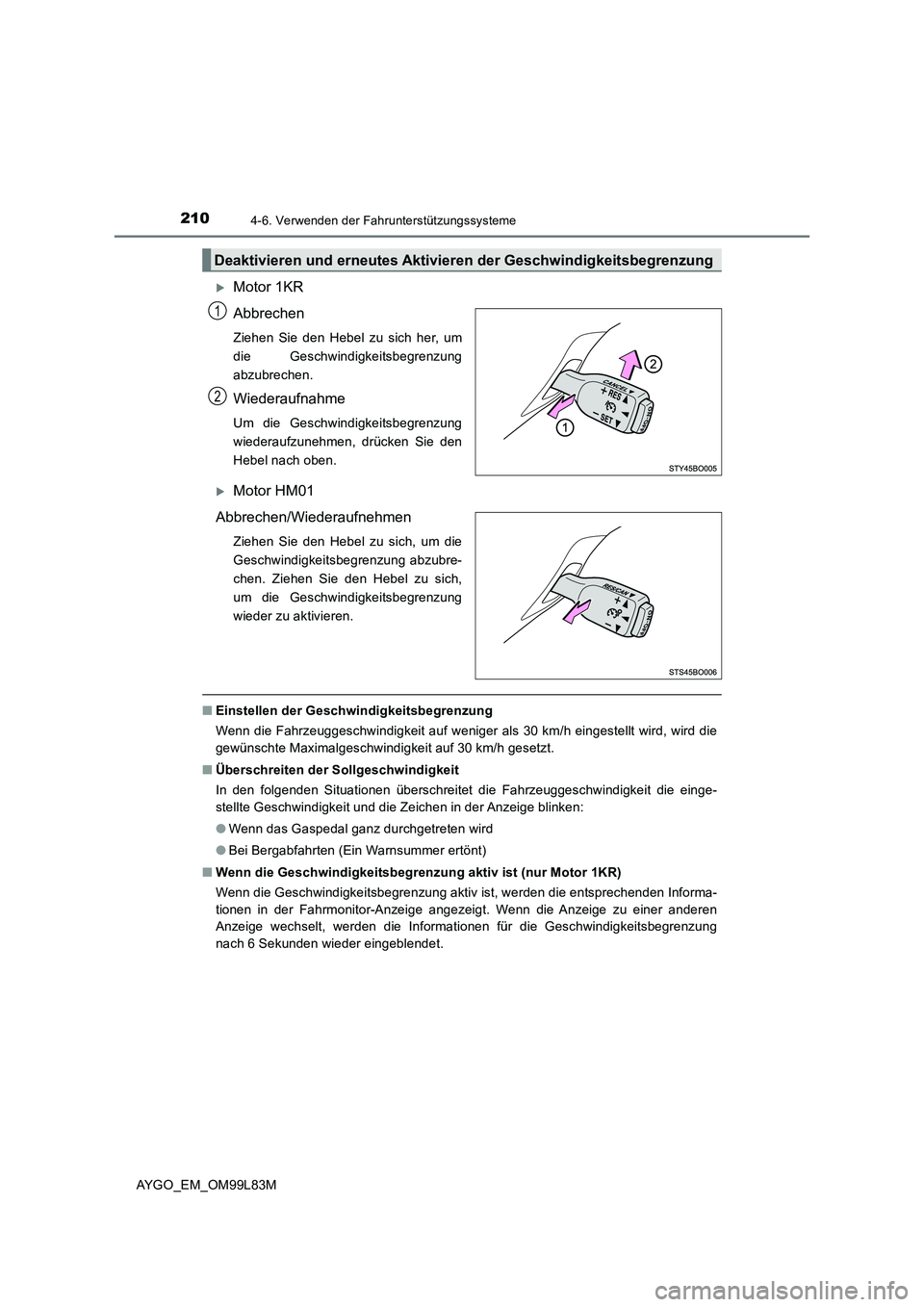

2104-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M
Motor 1KR
Abbrechen
Ziehen Sie den Hebel zu sich her, um
die Geschwindigkeitsbegrenzung
abzubrechen.
Wiederaufnahme
Um die Geschwindigkeitsbegrenzung
wiederaufzunehmen, drücken Sie den
Hebel nach oben.
Motor HM01
Abbrechen/Wiederaufnehmen
Ziehen Sie den Hebel zu sich, um die
Geschwindigkeitsbegrenzung abzubre-
chen. Ziehen Sie den Hebel zu sich,
um die Geschwindigkeitsbegrenzung
wieder zu aktivieren.
■ Einstellen der Geschwindigkeitsbegrenzung
Wenn die Fahrzeuggeschwindigkeit auf weniger als 30 km/h eingestellt wird, wird die
gewünschte Maximalgeschwindigkeit auf 30 km/h gesetzt.
■ Überschreiten der Sollgeschwindigkeit
In den folgenden Situationen überschreitet die Fahrzeuggeschwindigkeit die einge-
stellte Geschwindigkeit und die Zeichen in der Anzeige blinken:
● Wenn das Gaspedal ganz durchgetreten wird
● Bei Bergabfahrten (Ein Warnsummer ertönt)
■ Wenn die Geschwindigkeitsbegrenzung aktiv ist (nur Motor 1KR)
Wenn die Geschwindigkeitsbegrenzung aktiv ist, werden die entsprechenden Informa-
tionen in der Fahrmonitor-Anzeige angezeigt. Wenn die Anzeige zu einer anderen
Anzeige wechselt, werden die Informationen für die Geschwindigkeitsbegrenzung
nach 6 Sekunden wieder eingeblendet.
Deaktivieren und erneutes Aktivieren der Geschwindigkeitsbegrenzung
1
2
