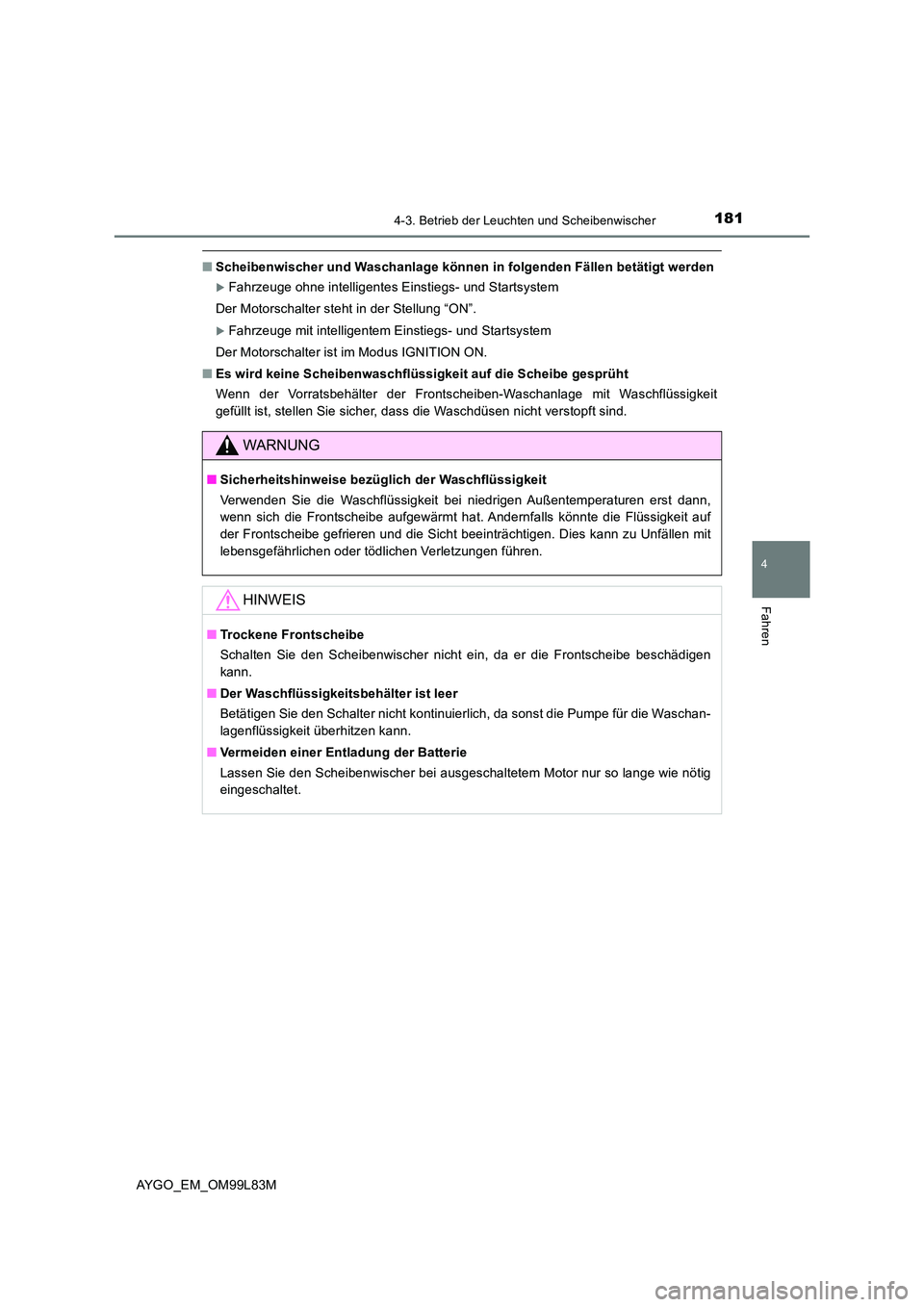

1814-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
AYGO_EM_OM99L83M
■Scheibenwischer und Waschanlage können in folgenden Fällen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Frontscheiben-Waschanlage mit Waschflüssigkeit
gefüllt ist, stellen Sie sicher, dass die Waschdüsen nicht verstopft sind.
WARNUNG
■ Sicherheitshinweise bezüglich der Waschflüssigkeit
Verwenden Sie die Waschflüssigkeit bei niedrigen Außentemperaturen erst dann,
wenn sich die Frontscheibe aufgewärmt hat. Andernfalls könnte die Flüssigkeit auf
der Frontscheibe gefrieren und die Sicht beeinträchtigen. Dies kann zu Unfällen mit
lebensgefährlichen oder tödlichen Verletzungen führen.
HINWEIS
■ Trockene Frontscheibe
Schalten Sie den Scheibenwischer nicht ein, da er die Frontscheibe beschädigen
kann.
■ Der Waschflüssigkeitsbehälter ist leer
Betätigen Sie den Schalter nicht kontinuierlich, da sonst die Pumpe für die Waschan-
lagenflüssigkeit überhitzen kann.
■ Vermeiden einer Entladung der Batterie
Lassen Sie den Scheibenwischer bei ausgeschaltetem Motor nur so lange wie nötig
eingeschaltet.

1824-3. Betrieb der Leuchten und Scheibenwischer
AYGO_EM_OM99L83M

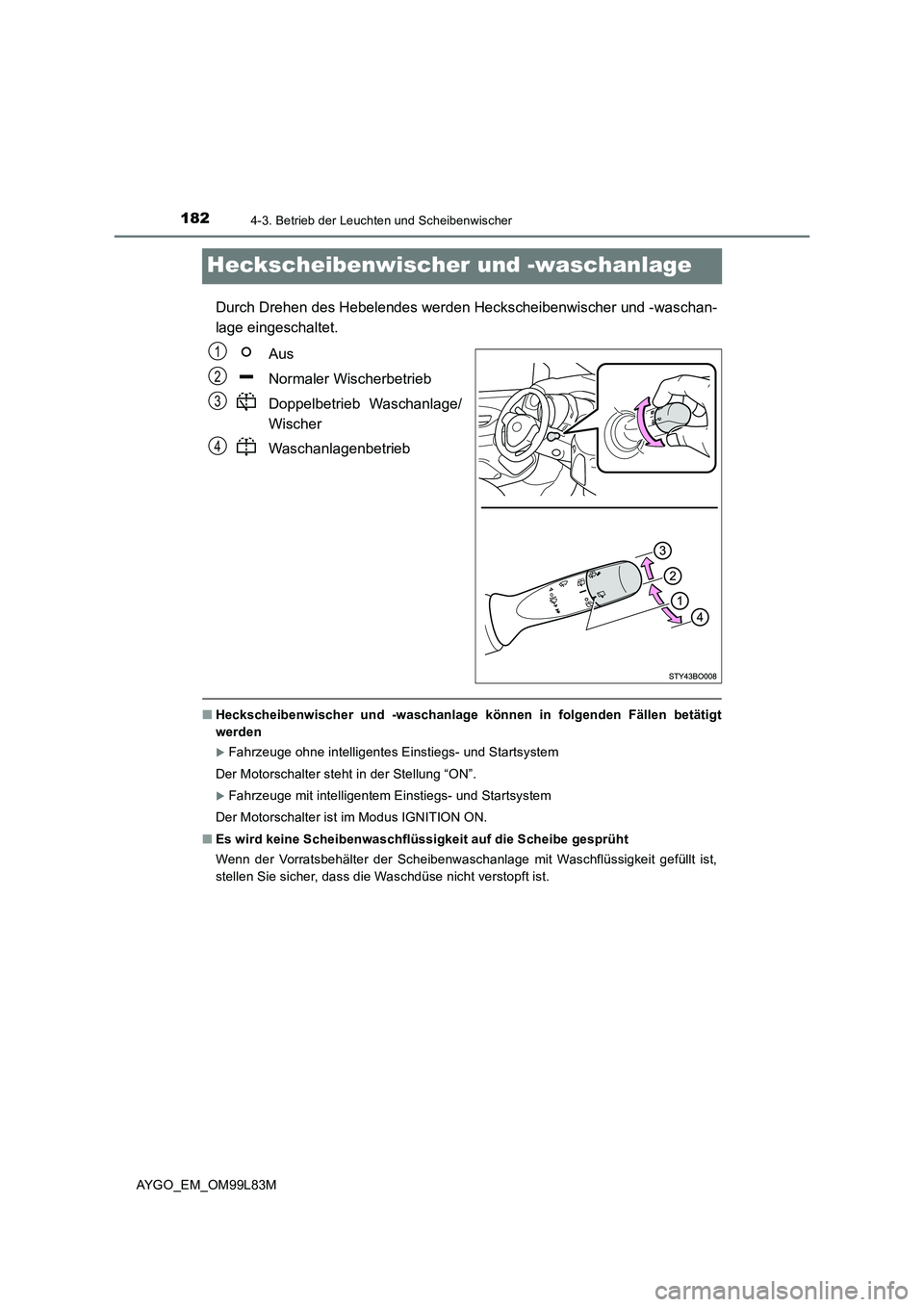

Heckscheibenwischer und -waschanlage
Durch Drehen des Hebelendes werden Heckscheibenwischer und -waschan-
lage eingeschaltet.
Aus
Normaler Wischerbetrieb
Doppelbetrieb Waschanlage/
Wischer
Waschanlagenbetrieb
■ Heckscheibenwischer und -waschanlage können in folgenden Fällen betätigt
werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Scheibenwaschanlage mit Waschflüssigkeit gefüllt ist,
stellen Sie sicher, dass die Waschdüse nicht verstopft ist.
1
2
3
4

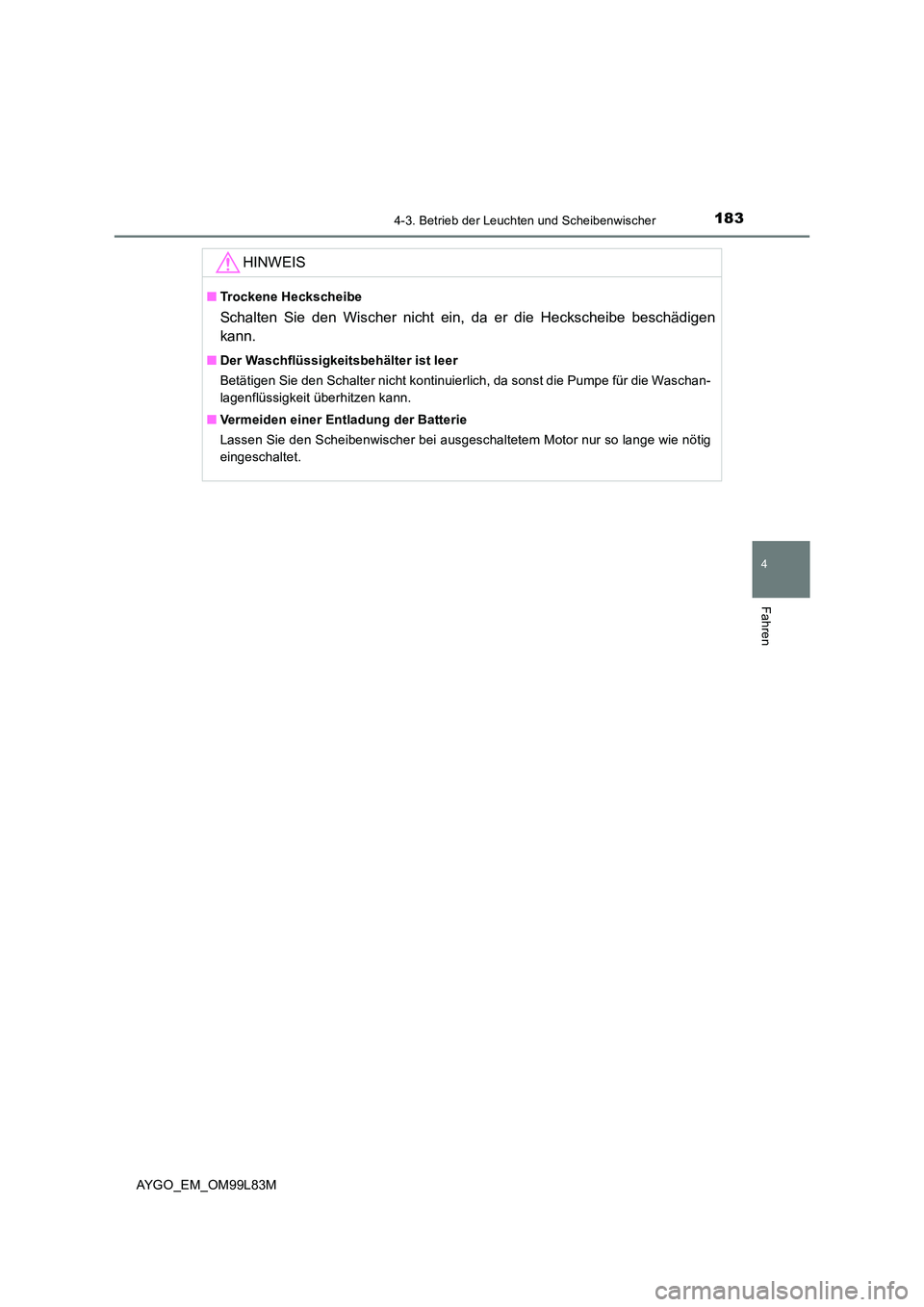

1834-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
AYGO_EM_OM99L83M
HINWEIS
■Trockene Heckscheibe
Schalten Sie den Wischer nicht ein, da er die Heckscheibe beschädigen
kann.
■ Der Waschflüssigkeitsbehälter ist leer
Betätigen Sie den Schalter nicht kontinuierlich, da sonst die Pumpe für die Waschan-
lagenflüssigkeit überhitzen kann.
■ Vermeiden einer Entladung der Batterie
Lassen Sie den Scheibenwischer bei ausgeschaltetem Motor nur so lange wie nötig
eingeschaltet.

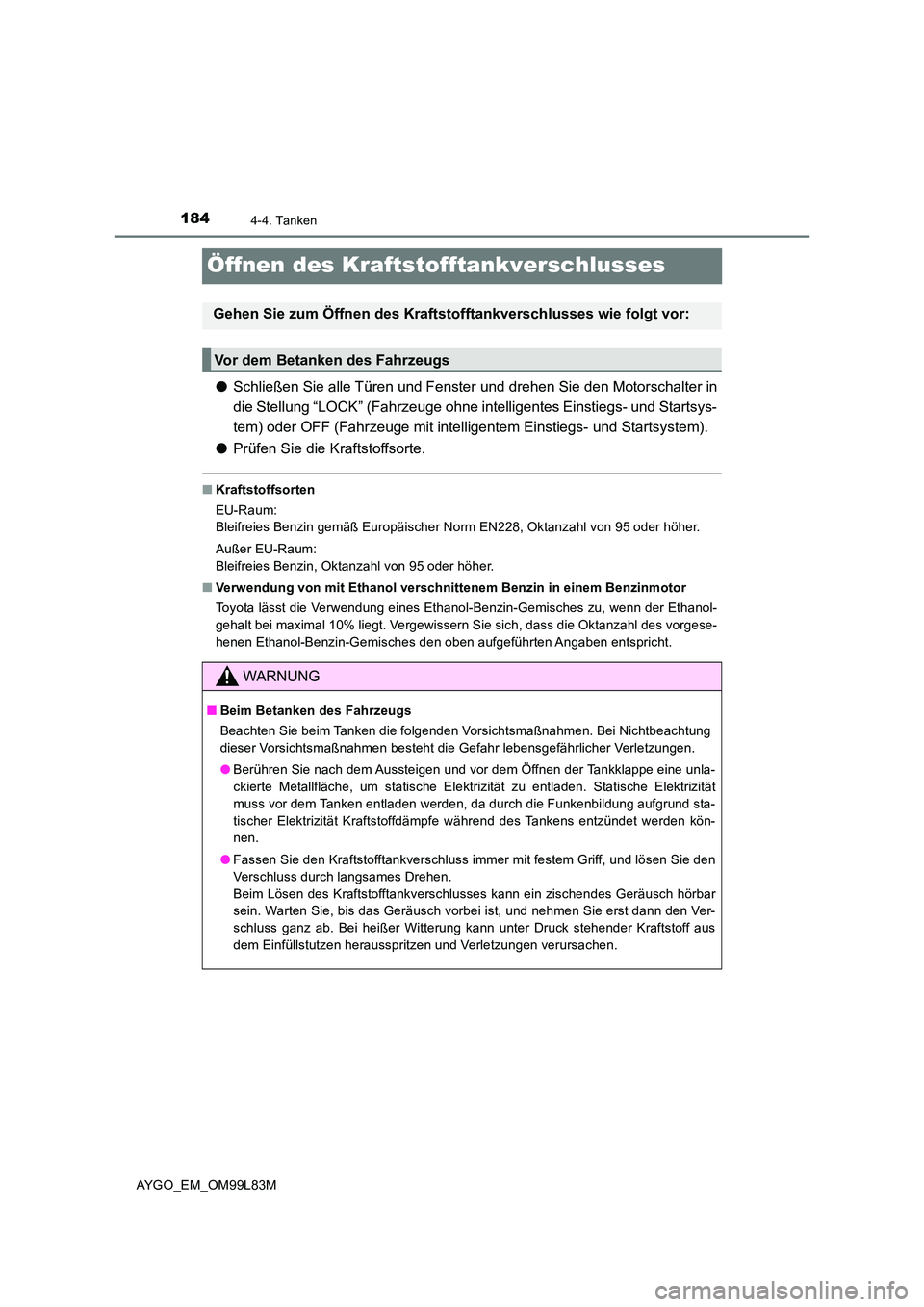

1844-4. Tanken
AYGO_EM_OM99L83M
Öffnen des Kraftstofftankverschlusses
●Schließen Sie alle Türen und Fenster und drehen Sie den Motorschalter in
die Stellung “LOCK” (Fahrzeuge ohne intelligentes Einstiegs- und Startsys-
tem) oder OFF (Fahrzeuge mit intelligentem Einstiegs- und Startsystem).
● Prüfen Sie die Kraftstoffsorte.
■Kraftstoffsorten
EU-Raum:
Bleifreies Benzin gemäß Europäischer Norm EN228, Oktanzahl von 95 oder höher.
Außer EU-Raum:
Bleifreies Benzin, Oktanzahl von 95 oder höher.
■ Verwendung von mit Ethanol verschnittenem Benzin in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Oktanzahl des vorgese-
henen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben entspricht.
Gehen Sie zum Öffnen des Krafts tofftankverschlusses wie folgt vor:
Vor dem Betanken des Fahrzeugs
WARNUNG
■Beim Betanken des Fahrzeugs
Beachten Sie beim Tanken die folgenden Vorsichtsmaßnahmen. Bei Nichtbeachtung
dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.
● Berühren Sie nach dem Aussteigen und vor dem Öffnen der Tankklappe eine unla-
ckierte Metallfläche, um statische Elektrizität zu entladen. Statische Elektrizität
muss vor dem Tanken entladen werden, da durch die Funkenbildung aufgrund sta-
tischer Elektrizität Kraftstoffdämpfe während des Tankens entzündet werden kön-
nen.
● Fassen Sie den Kraftstofftankverschluss immer mit festem Griff, und lösen Sie den
Verschluss durch langsames Drehen.
Beim Lösen des Kraftstofftankverschlusses kann ein zischendes Geräusch hörbar
sein. Warten Sie, bis das Geräusch vorbei ist, und nehmen Sie erst dann den Ver-
schluss ganz ab. Bei heißer Witterung kann unter Druck stehender Kraftstoff aus
dem Einfüllstutzen herausspritzen und Verletzungen verursachen.

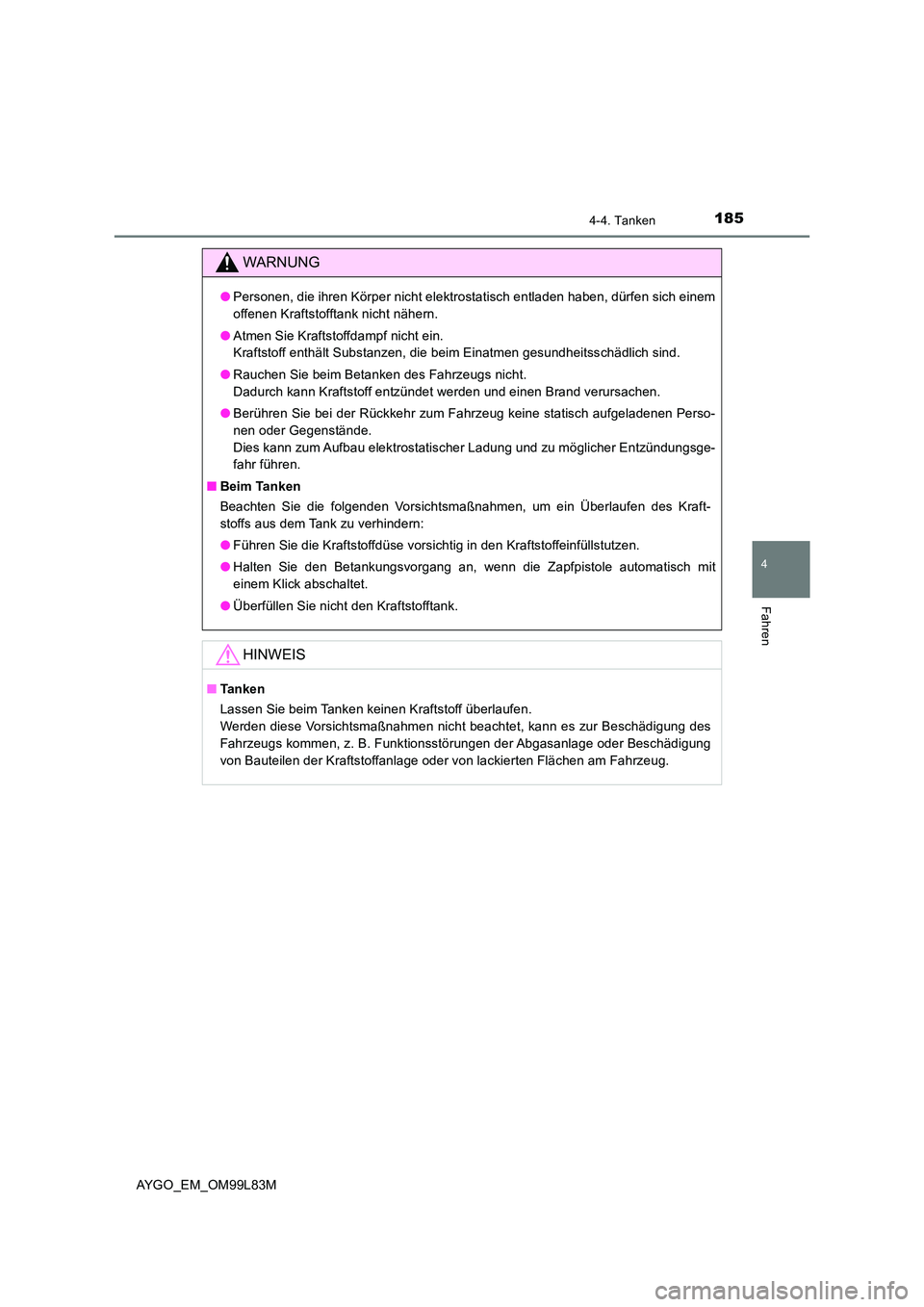

1854-4. Tanken
4
Fahren
AYGO_EM_OM99L83M
WARNUNG
●Personen, die ihren Körper nicht elektrostatisch entladen haben, dürfen sich einem
offenen Kraftstofftank nicht nähern.
● Atmen Sie Kraftstoffdampf nicht ein.
Kraftstoff enthält Substanzen, die beim Einatmen gesundheitsschädlich sind.
● Rauchen Sie beim Betanken des Fahrzeugs nicht.
Dadurch kann Kraftstoff entzündet werden und einen Brand verursachen.
● Berühren Sie bei der Rückkehr zum Fahrzeug keine statisch aufgeladenen Perso-
nen oder Gegenstände.
Dies kann zum Aufbau elektrostatischer Ladung und zu möglicher Entzündungsge-
fahr führen.
■ Beim Tanken
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein Überlaufen des Kraft-
stoffs aus dem Tank zu verhindern:
● Führen Sie die Kraftstoffdüse vorsichtig in den Kraftstoffeinfüllstutzen.
● Halten Sie den Betankungsvorgang an, wenn die Zapfpistole automatisch mit
einem Klick abschaltet.
● Überfüllen Sie nicht den Kraftstofftank.
HINWEIS
■Ta n k e n
Lassen Sie beim Tanken keinen Kraftstoff überlaufen.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann es zur Beschädigung des
Fahrzeugs kommen, z. B. Funktionsstörungen der Abgasanlage oder Beschädigung
von Bauteilen der Kraftstoffanlage oder von lackierten Flächen am Fahrzeug.

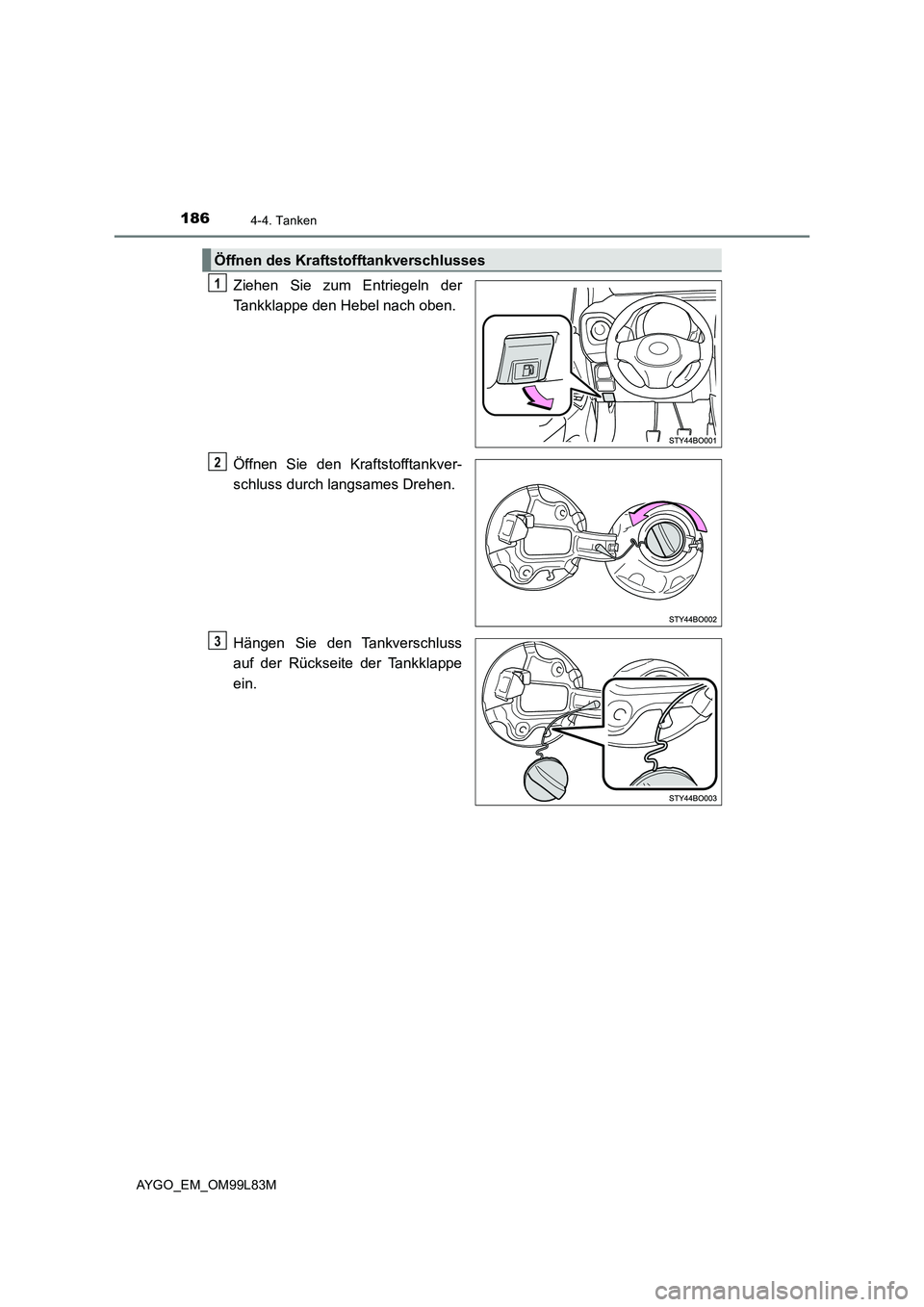

1864-4. Tanken
AYGO_EM_OM99L83M
Ziehen Sie zum Entriegeln der
Tankklappe den Hebel nach oben.
Öffnen Sie den Kraftstofftankver-
schluss durch langsames Drehen.
Hängen Sie den Tankverschluss
auf der Rückseite der Tankklappe
ein.
Öffnen des Kraftstofftankverschlusses
1
2
3

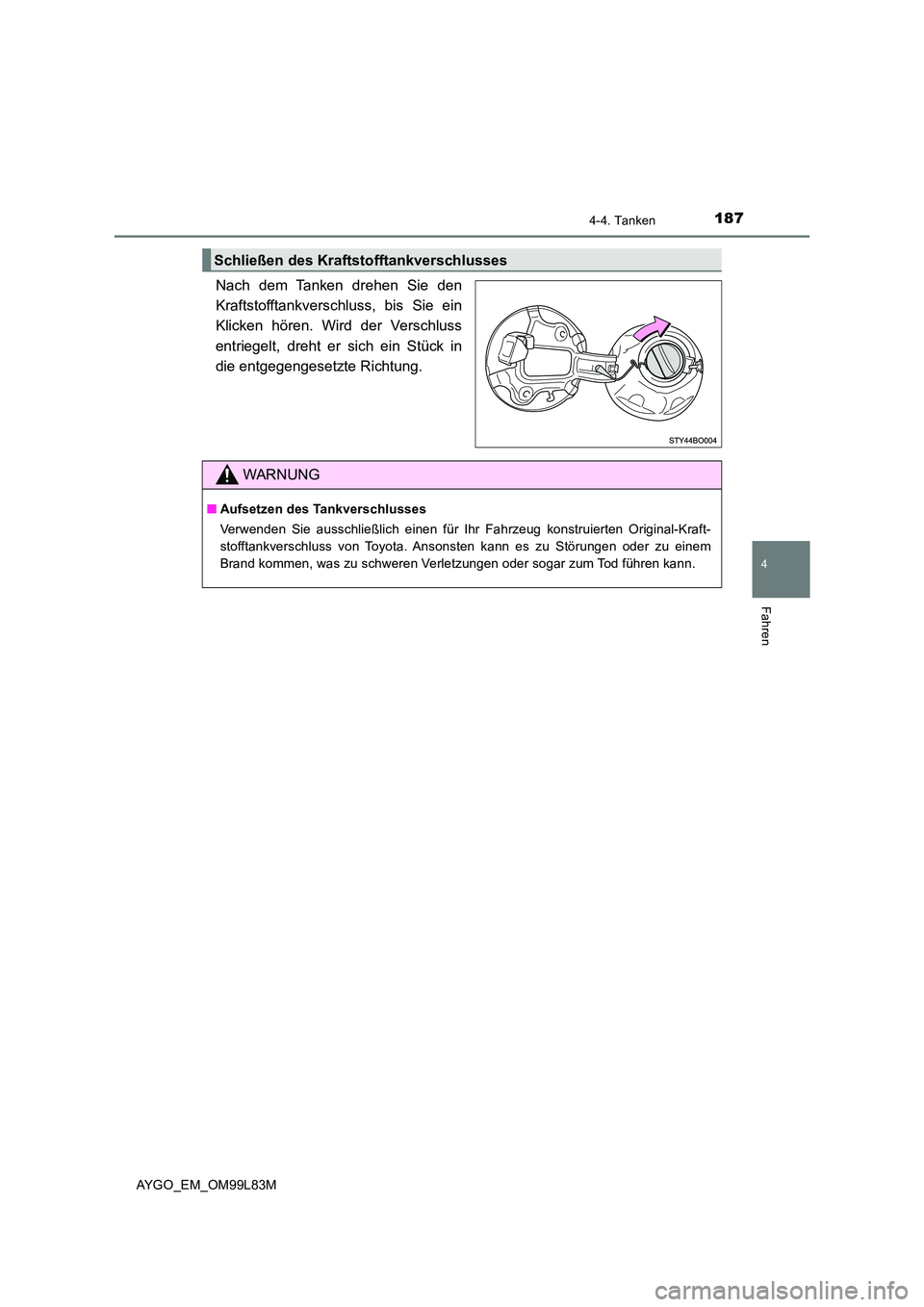

1874-4. Tanken
4
Fahren
AYGO_EM_OM99L83M
Nach dem Tanken drehen Sie den
Kraftstofftankverschluss, bis Sie ein
Klicken hören. Wird der Verschluss
entriegelt, dreht er sich ein Stück in
die entgegengesetzte Richtung.
Schließen des Kraftstofftankverschlusses
WARNUNG
■ Aufsetzen des Tankverschlusses
Verwenden Sie ausschließlich einen für Ihr Fahrzeug konstruierten Original-Kraft-
stofftankverschluss von Toyota. Ansonsten kann es zu Störungen oder zu einem
Brand kommen, was zu schweren Verletzungen oder sogar zum Tod führen kann.

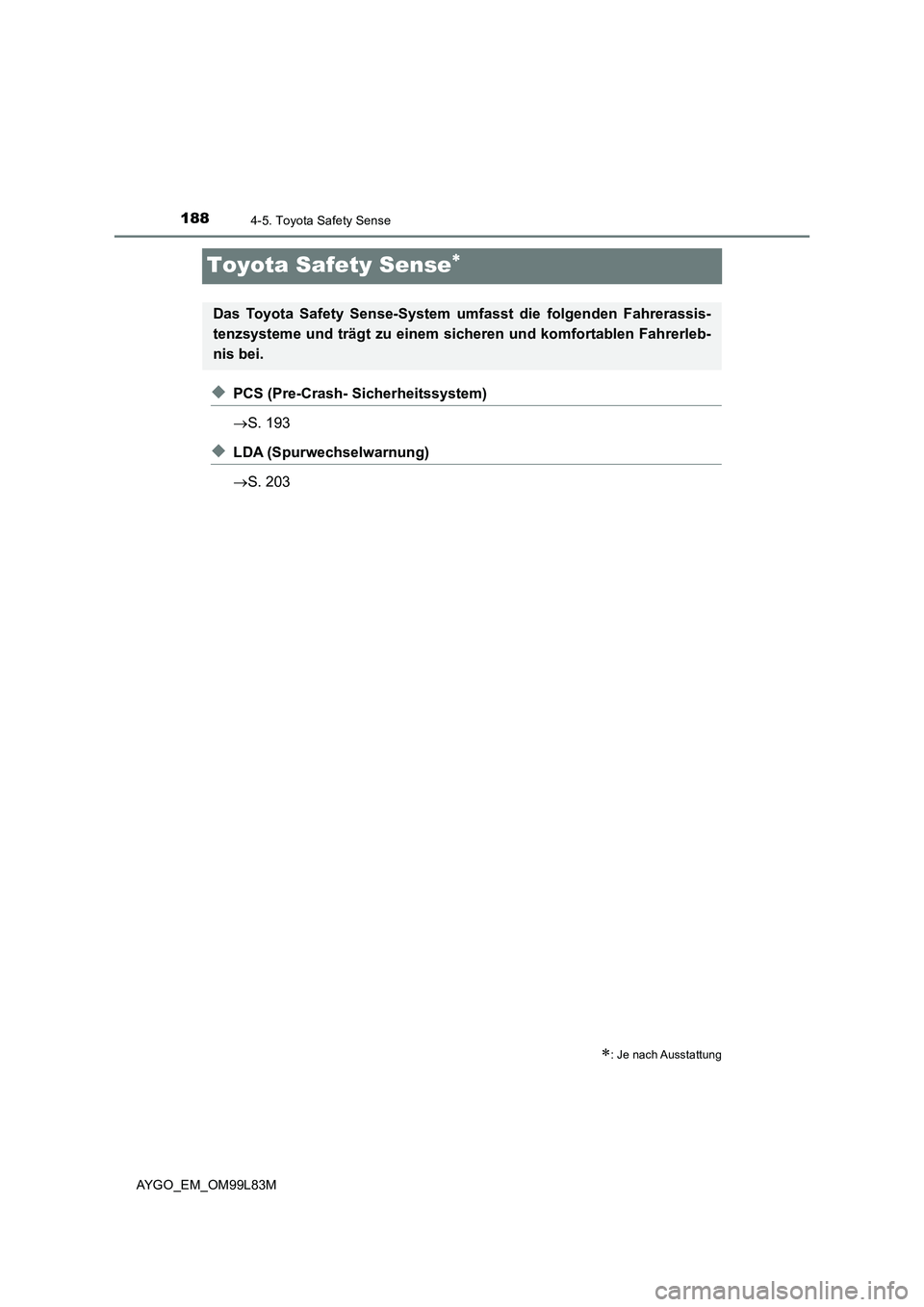

1884-5. Toyota Safety Sense
AYGO_EM_OM99L83M
Toyota Safety Sense
◆PCS (Pre-Crash- Sicherheitssystem)
 S. 193
◆LDA (Spurwechselwarnung)
 S. 203
: Je nach Ausstattung
Das Toyota Safety Sense-System umfasst die folgenden Fahrerassis-
tenzsysteme und trägt zu einem sich eren und komfortablen Fahrerleb-
nis bei.

1894-5. Toyota Safety Sense
4
Fahren
AYGO_EM_OM99L83M

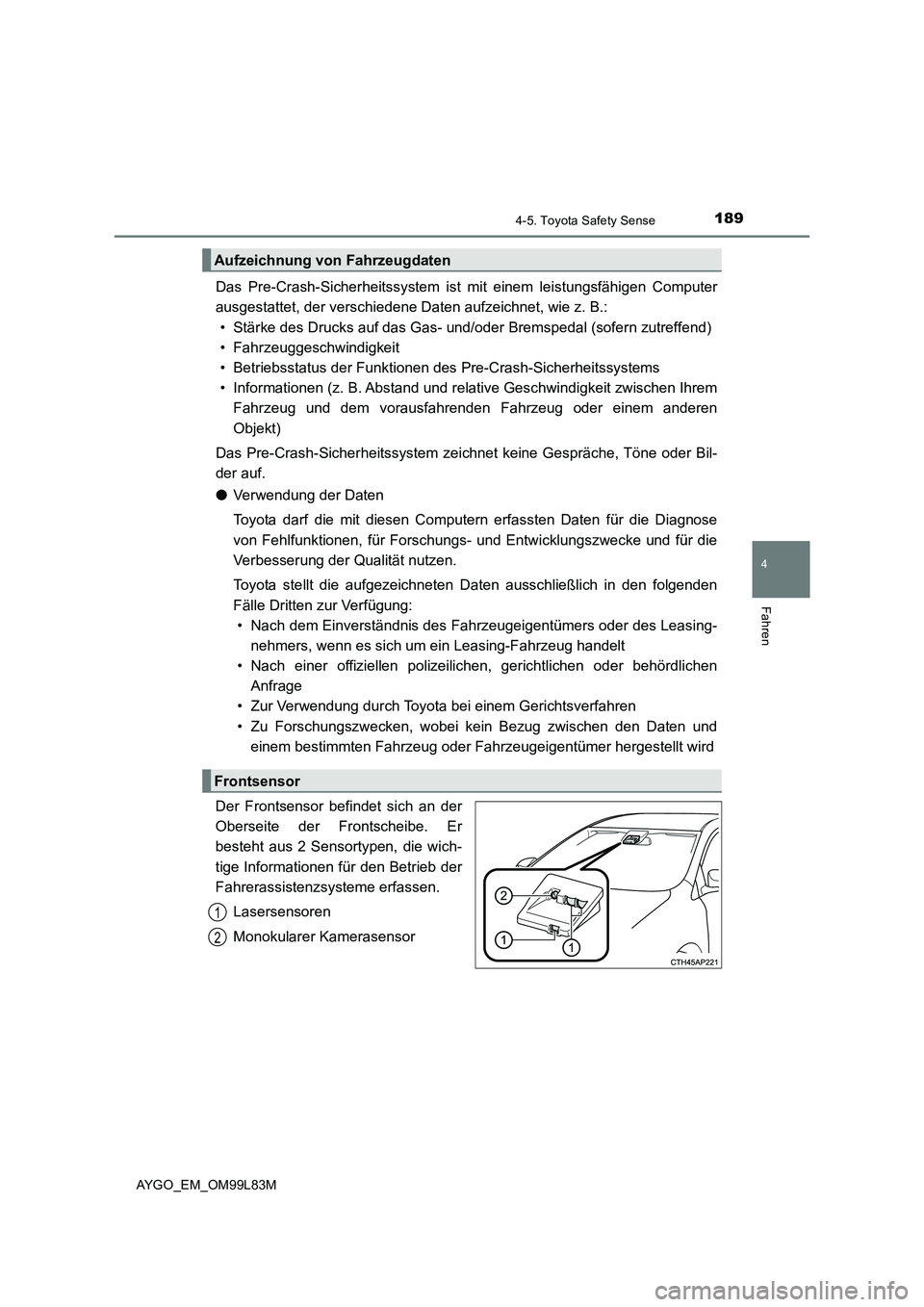

Das Pre-Crash-Sicherheitssystem ist mit einem leistungsfähigen Computer
ausgestattet, der verschiedene Daten aufzeichnet, wie z. B.:
• Stärke des Drucks auf das Gas- und/oder Bremspedal (sofern zutreffend)
• Fahrzeuggeschwindigkeit
• Betriebsstatus der Funktionen des Pre-Crash-Sicherheitssystems
• Informationen (z. B. Abstand und relative Geschwindigkeit zwischen Ihrem
Fahrzeug und dem vorausfahrenden Fahrzeug oder einem anderen
Objekt)
Das Pre-Crash-Sicherheitssystem zeic hnet keine Gespräche, Töne oder Bil-
der auf.
● Verwendung der Daten
Toyota darf die mit diesen Computern erfassten Daten für die Diagnose
von Fehlfunktionen, für Forschungs- und Entwicklungszwecke und für die
Verbesserung der Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden
Fälle Dritten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasing-
nehmers, wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen
Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und
einem bestimmten Fahrzeug oder Fahr zeugeigentümer hergestellt wird
Der Frontsensor befindet sich an der
Oberseite der Frontscheibe. Er
besteht aus 2 Sensortypen, die wich-
tige Informationen für den Betrieb der
Fahrerassistenzsysteme erfassen.
Lasersensoren
Monokularer Kamerasensor
Aufzeichnung von Fahrzeugdaten
Frontsensor
1
2

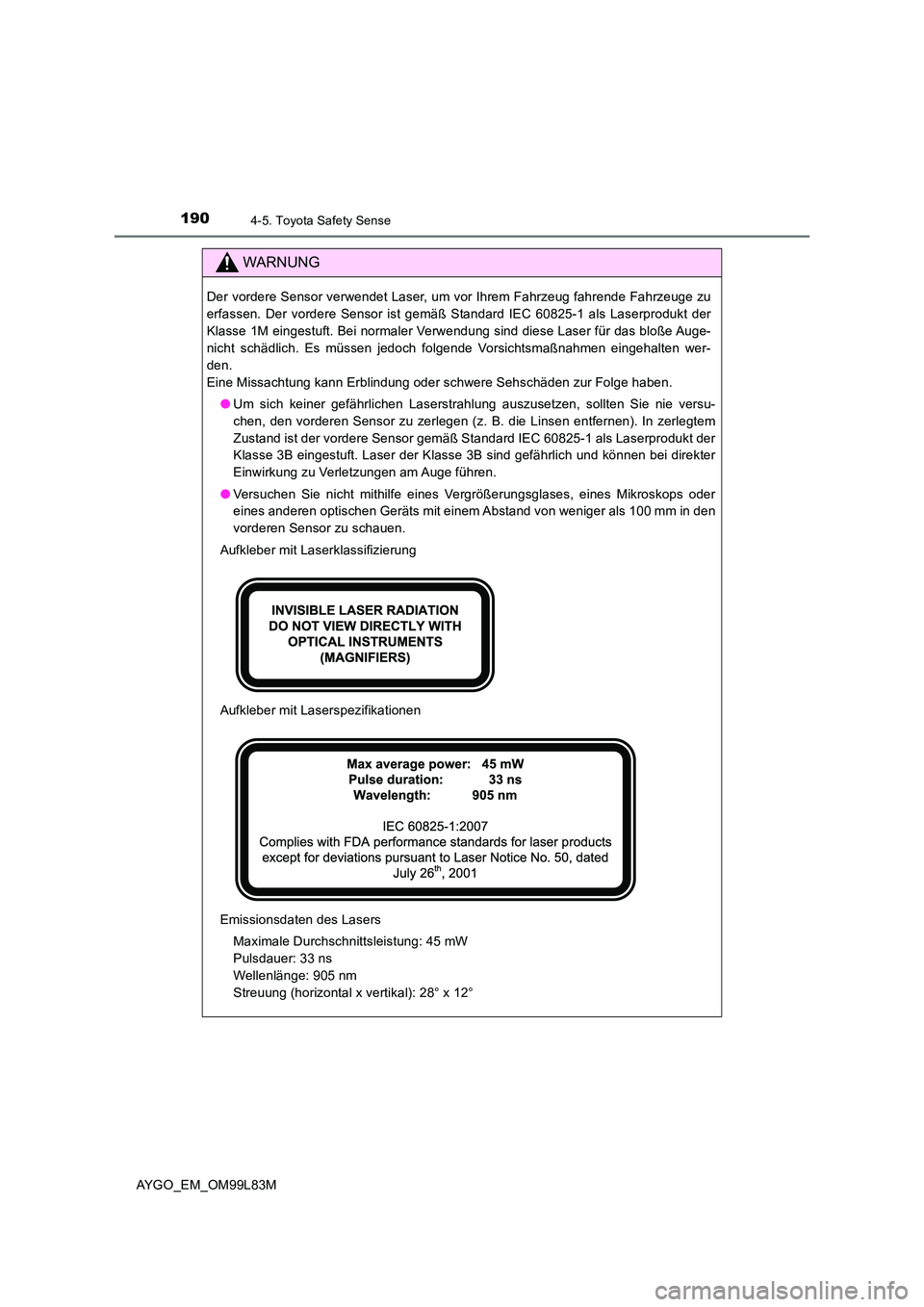

1904-5. Toyota Safety Sense
AYGO_EM_OM99L83M
WARNUNG
Der vordere Sensor verwendet Laser, um vor Ihrem Fahrzeug fahrende Fahrzeuge zu
erfassen. Der vordere Sensor ist gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 1M eingestuft. Bei normaler Verwendung sind diese Laser für das bloße Auge-
nicht schädlich. Es müssen jedoch folgende Vorsichtsmaßnahmen eingehalten wer-
den.
Eine Missachtung kann Erblindung oder schwere Sehschäden zur Folge haben.
● Um sich keiner gefährlichen Laserstrahlung auszusetzen, sollten Sie nie versu-
chen, den vorderen Sensor zu zerlegen (z. B. die Linsen entfernen). In zerlegtem
Zustand ist der vordere Sensor gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 3B eingestuft. Laser der Klasse 3B sind gefährlich und können bei direkter
Einwirkung zu Verletzungen am Auge führen.
● Versuchen Sie nicht mithilfe eines Vergrößerungsglases, eines Mikroskops oder
eines anderen optischen Geräts mit einem Abstand von weniger als 100 mm in den
vorderen Sensor zu schauen.
Aufkleber mit Laserklassifizierung
Aufkleber mit Laserspezifikationen
Emissionsdaten des Lasers
Maximale Durchschnittsleistung: 45 mW
Pulsdauer: 33 ns
Wellenlänge: 905 nm
Streuung (horizontal x vertikal): 28° x 12°
