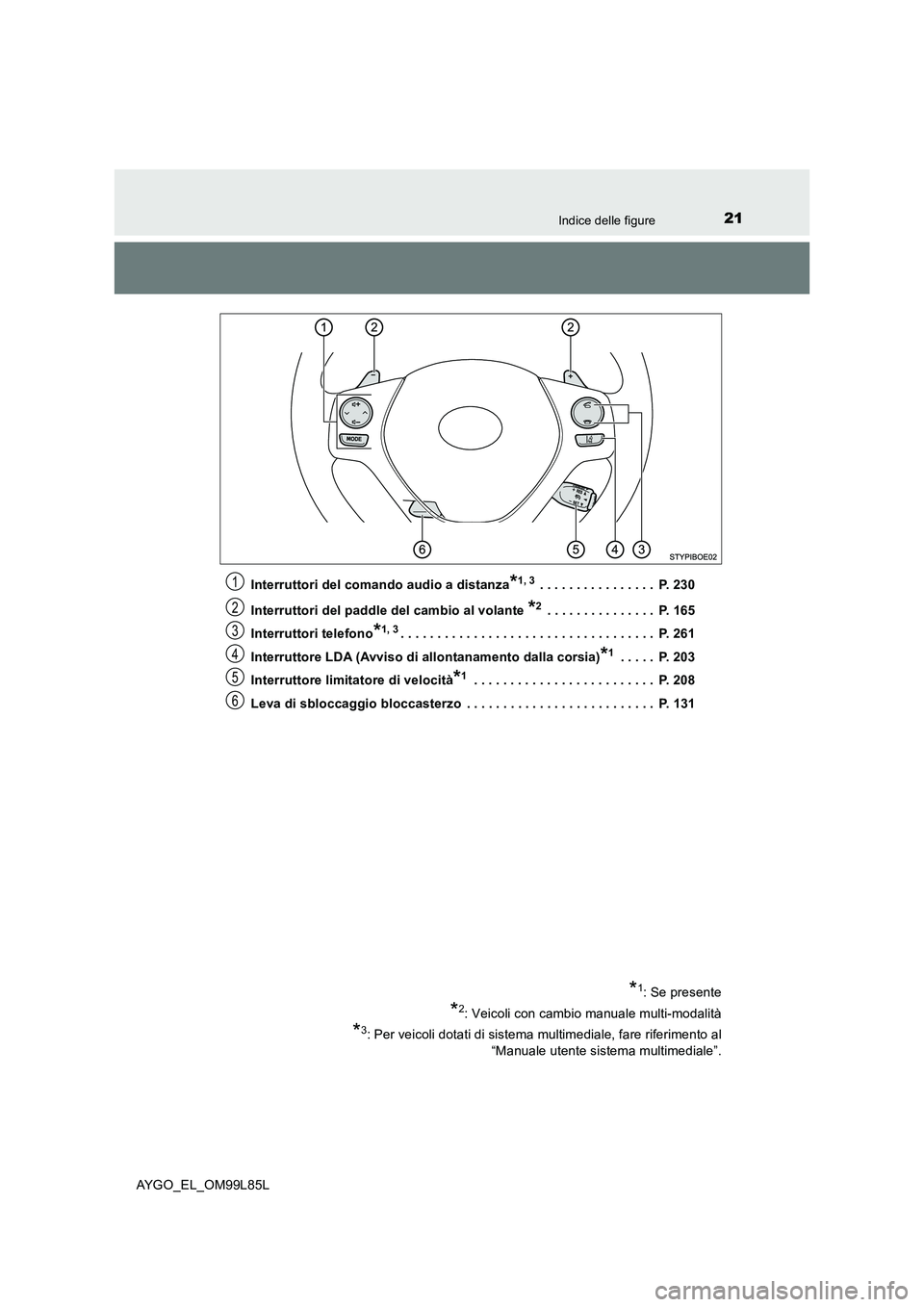

Page 21 of 480
21Indice delle figure
AYGO_EL_OM99L85L
Interruttori del comando audio a distanza*1, 3 . . . . . . . . . . . . . . . . P. 230
Interruttori del paddle del cambio al volante *2 . . . . . . . . . . . . . . . P. 165
Interruttori telefono*1, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 261
Interruttore LDA (Avviso di allontanamento dalla corsia)*1 . . . . . P. 203
Interruttore limitatore di velocità*1 . . . . . . . . . . . . . . . . . . . . . . . . . P. 208
Leva di sbloccaggio bloccasterzo . . . . . . . . . . . . . . . . . . . . . . . . . . P. 131
*1: Se presente
*2: Veicoli con cambio manuale multi-modalità
*3: Per veicoli dotati di sistema multimediale, fare riferimento al
“Manuale utente sistema multimediale”.
1
2
3
4
5
6

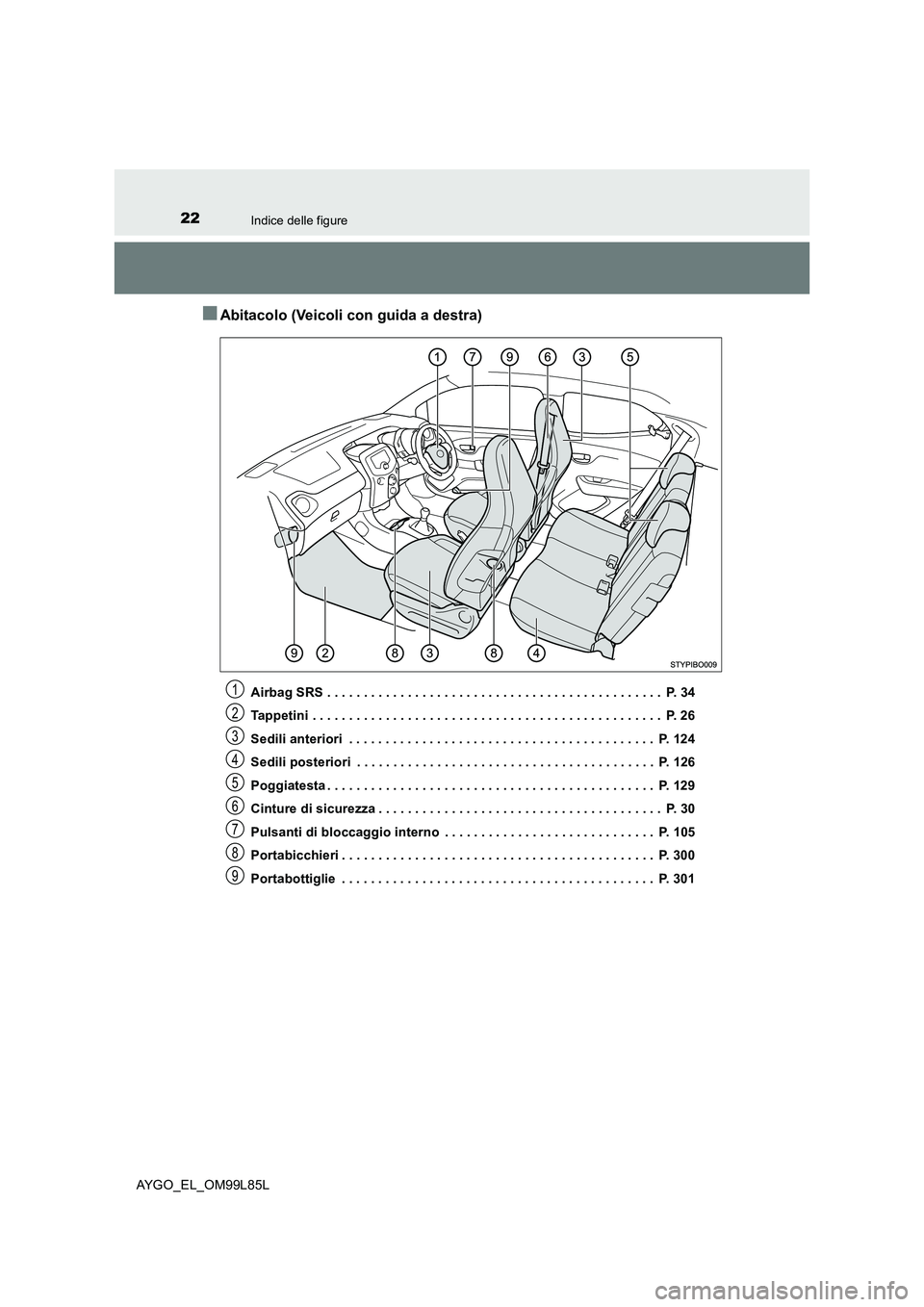

Page 22 of 480
22Indice delle figure
AYGO_EL_OM99L85L
■Abitacolo (Veicoli con guida a destra)
Airbag SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 34
Tappetini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 26
Sedili anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 124
Sedili posteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 126
Poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 129
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 30
Pulsanti di bloccaggio interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 105
Portabicchieri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 300
Portabottiglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 301
1
2
3
4
5
6
7
8
9

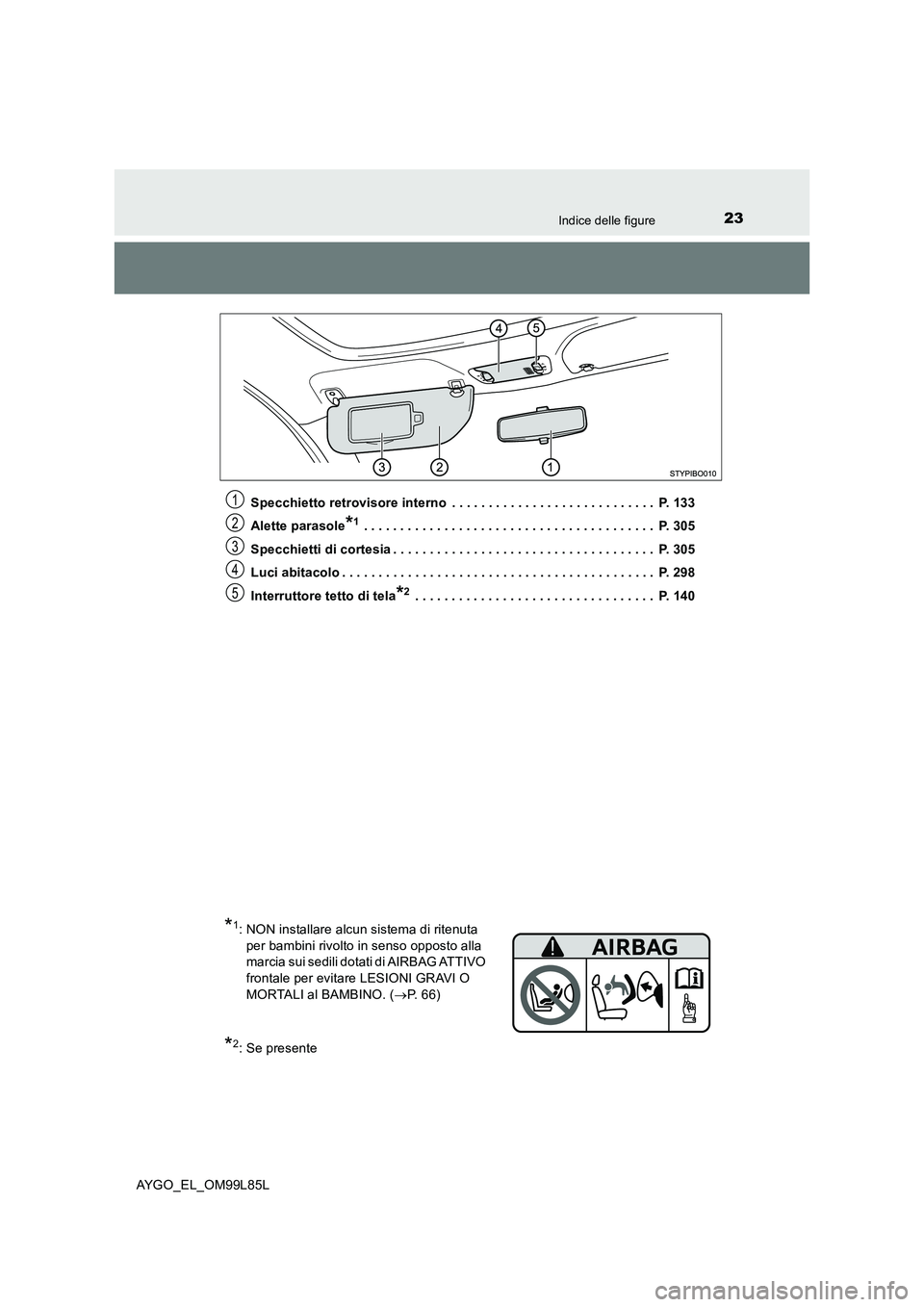

Page 23 of 480
23Indice delle figure
AYGO_EL_OM99L85L
Specchietto retrovisore interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 133
Alette parasole*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 305
Specchietti di cortesia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 305
Luci abitacolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 298
Interruttore tetto di tela*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 140
1
2
3
4
5
*1: NON installare alcun sistema di ritenuta
per bambini rivolto in senso opposto alla
marcia sui sedili dotati di AIRBAG ATTIVO
frontale per evitare LESIONI GRAVI O
MORTALI al BAMBINO. ( P. 66)
*2: Se presente

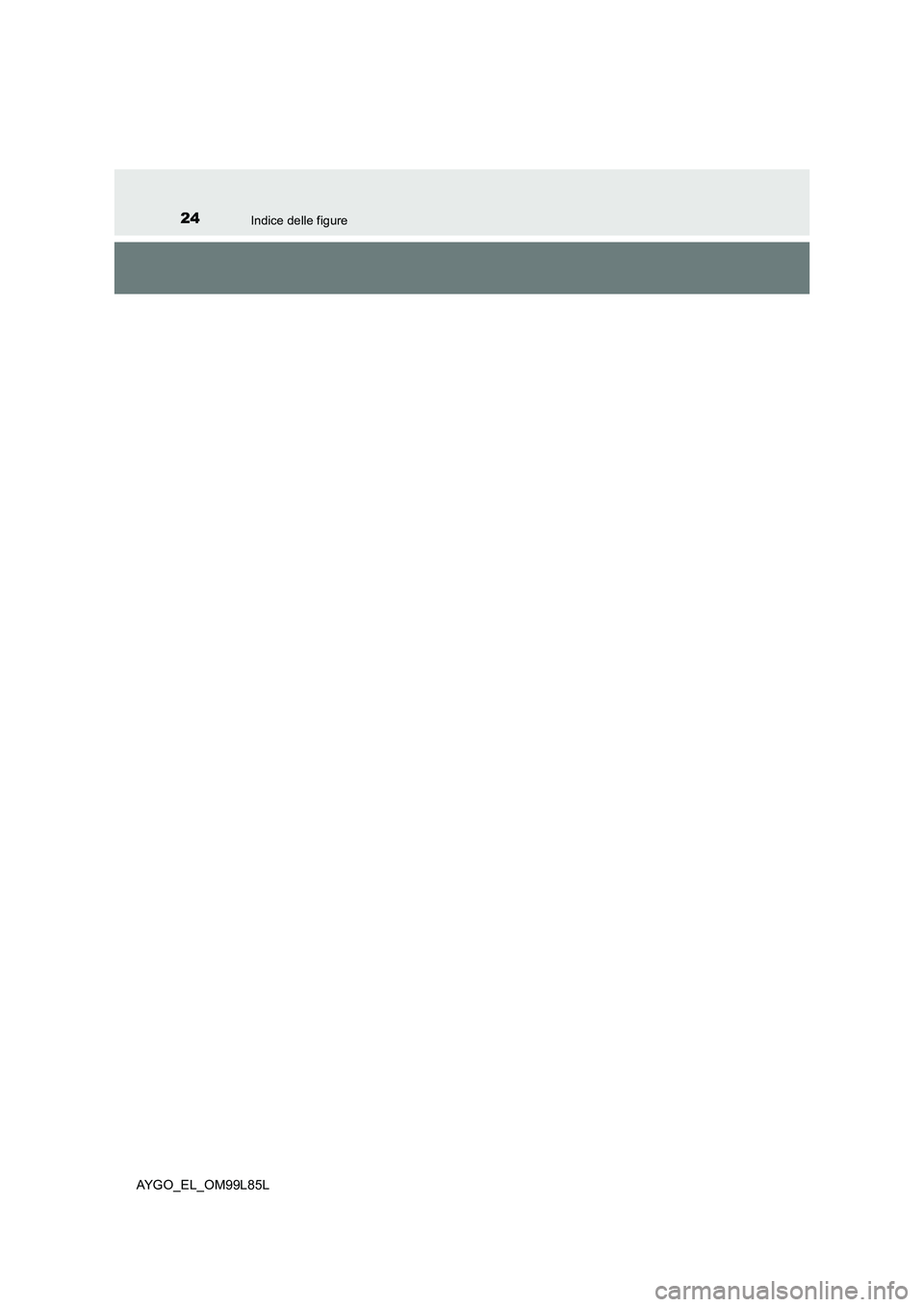

Page 24 of 480
24Indice delle figure
AYGO_EL_OM99L85L
Page 25 of 480
25
1
Per la sicurezza
e l’incolumità
AYGO_EL_OM99L85L
1-1. Per un utilizzo sicuro
Prima di mettersi alla guida ....... 26
Per una guida sicura ................. 28
Cinture di sicurezza................... 30
Airbag SRS ............................... 34
Sistema di attivazione/
disattivazione
manuale airbag ....................... 45
Informazioni sulla sicurezza
per i bambini ........................... 47
Sistemi di ritenuta per
bambini ................................... 48
Installazione di un seggiolino
per bambini ............................. 58
Precauzioni per i gas
di scarico................................. 68
1-2. Impianto antifurto
Sistema immobilizer motore ...... 69

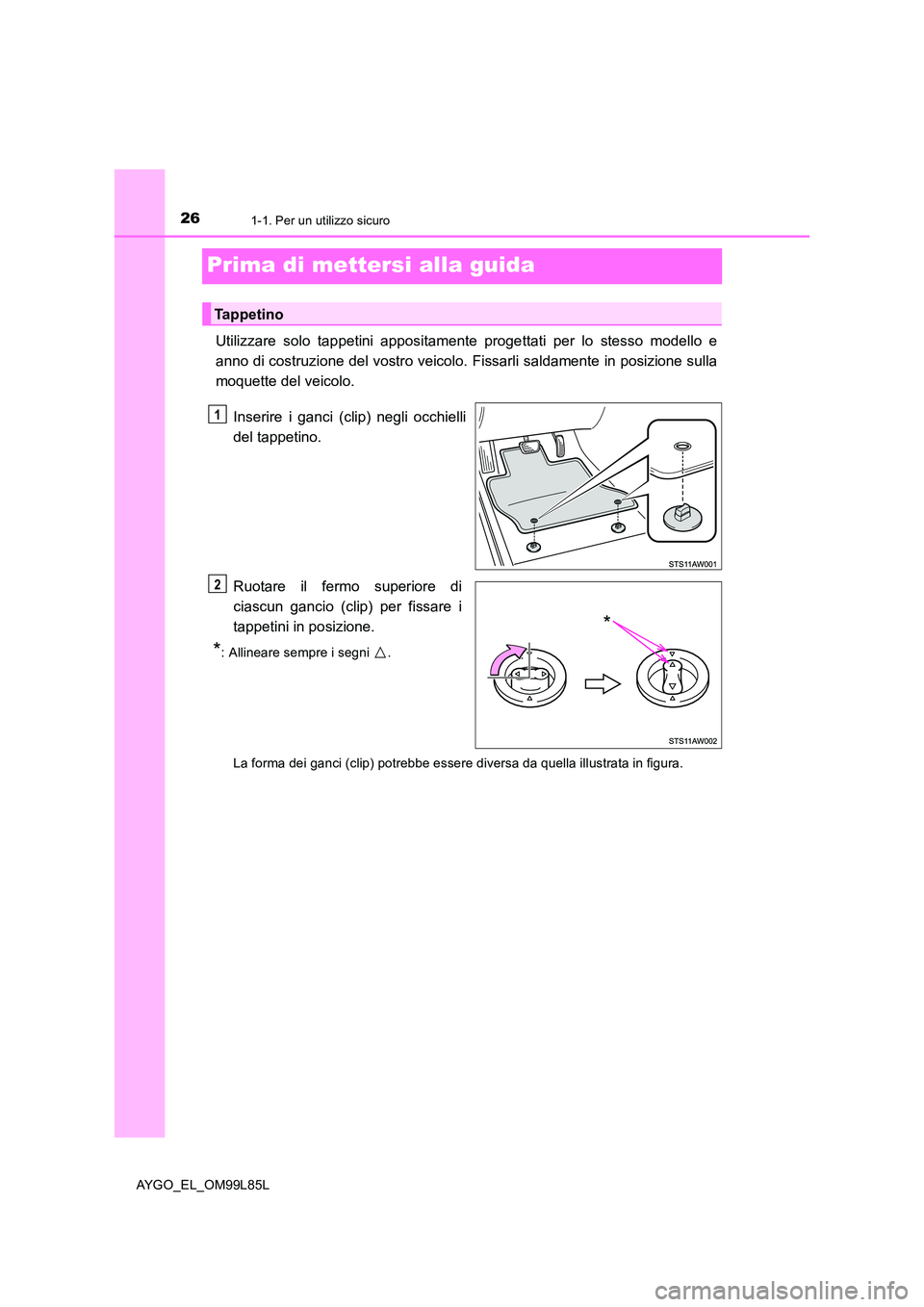

Page 26 of 480
261-1. Per un utilizzo sicuro
AYGO_EL_OM99L85L
Prima di mettersi alla guida
Utilizzare solo tappetini appositamente progettati per lo stesso modello e
anno di costruzione del vostro veicolo. Fissarli saldamente in posizione sulla
moquette del veicolo.
Inserire i ganci (clip) negli occhielli
del tappetino.
Ruotare il fermo superiore di
ciascun gancio (clip) per fissare i
tappetini in posizione.
*: Allineare sempre i segni .
La forma dei ganci (clip) potrebbe essere diversa da quella illustrata in figura.
Ta p p e t i n o
1
*
2

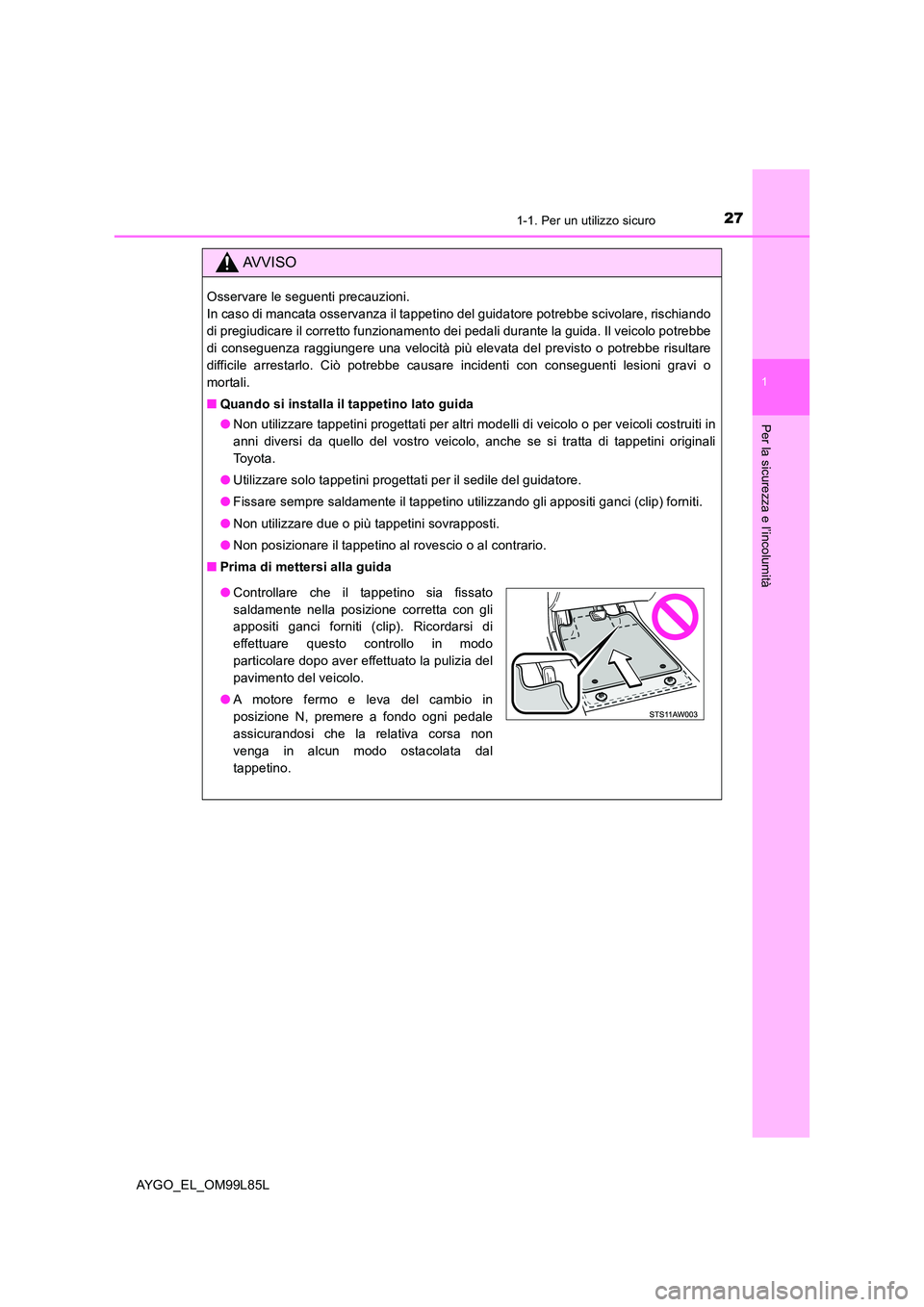

Page 27 of 480
271-1. Per un utilizzo sicuro
1
Per la sicurezza e l’incolumità
AYGO_EL_OM99L85L
AVVISO
Osservare le seguenti precauzioni.
In caso di mancata osservanza il tappetino del guidatore potrebbe scivolare, rischiando
di pregiudicare il corretto funzionamento dei pedali durante la guida. Il veicolo potrebbe
di conseguenza raggiungere una velocità più elevata del previsto o potrebbe risultare
difficile arrestarlo. Ciò potrebbe causare incidenti con conseguenti lesioni gravi o
mortali.
■ Quando si installa il tappetino lato guida
● Non utilizzare tappetini progettati per altri modelli di veicolo o per veicoli costruiti in
anni diversi da quello del vostro veicolo, anche se si tratta di tappetini originali
Toyota.
● Utilizzare solo tappetini progettati per il sedile del guidatore.
● Fissare sempre saldamente il tappetino utilizzando gli appositi ganci (clip) forniti.
● Non utilizzare due o più tappetini sovrapposti.
● Non posizionare il tappetino al rovescio o al contrario.
■ Prima di mettersi alla guida
●Controllare che il tappetino sia fissato
saldamente nella posizione corretta con gli
appositi ganci forniti (clip). Ricordarsi di
effettuare questo controllo in modo
particolare dopo aver effettuato la pulizia del
pavimento del veicolo.
● A motore fermo e leva del cambio in
posizione N, premere a fondo ogni pedale
assicurandosi che la relativa corsa non
venga in alcun modo ostacolata dal
tappetino.

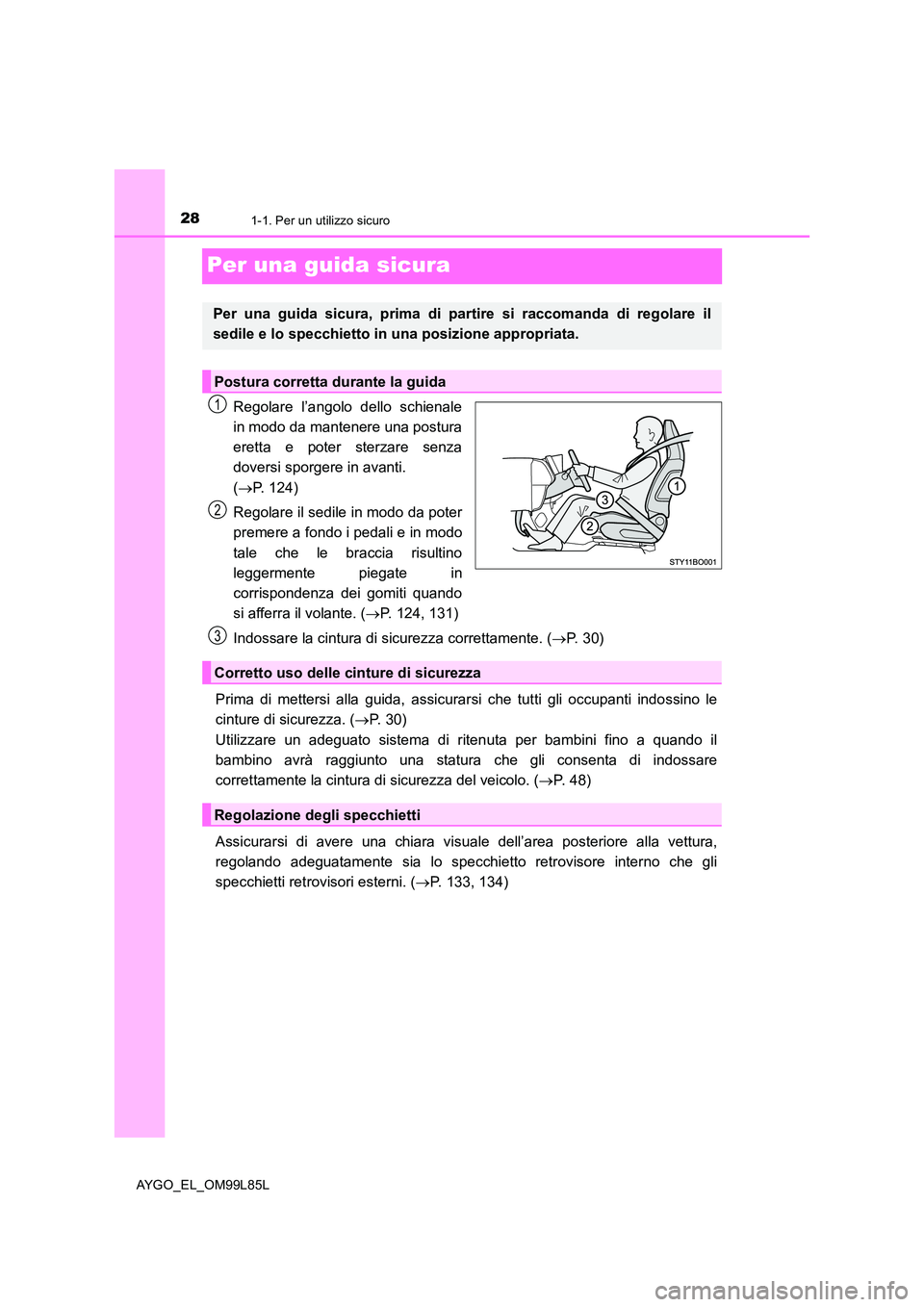

Page 28 of 480
281-1. Per un utilizzo sicuro
AYGO_EL_OM99L85L
Per una guida sicura
Regolare l’angolo dello schienale
in modo da mantenere una postura
eretta e poter sterzare senza
doversi sporgere in avanti.
( P. 124)
Regolare il sedile in modo da poter
premere a fondo i pedali e in modo
tale che le braccia risultino
leggermente piegate in
corrispondenza dei gomiti quando
si afferra il volante. ( P. 124, 131)
Indossare la cintura di sicurezza correttamente. ( P. 3 0 )
Prima di mettersi alla guida, assicurarsi che tutti gli occupanti indossino le
cinture di sicurezza. ( P. 30)
Utilizzare un adeguato sistema di ritenuta per bambini fino a quando il
bambino avrà raggiunto una statura che gli consenta di indossare
correttamente la cintura di sicurezza del veicolo. ( P. 48)
Assicurarsi di avere una chiara visuale dell’area posteriore alla vettura,
regolando adeguatamente sia lo specchietto retrovisore interno che gli
specchietti retrovisori esterni. ( P. 133, 134)
Per una guida sicura, prima di partire si raccomanda di regolare il
sedile e lo specchietto in una posizione appropriata.
Postura corretta durante la guida
1
2
Corretto uso delle cinture di sicurezza
Regolazione degli specchietti
3

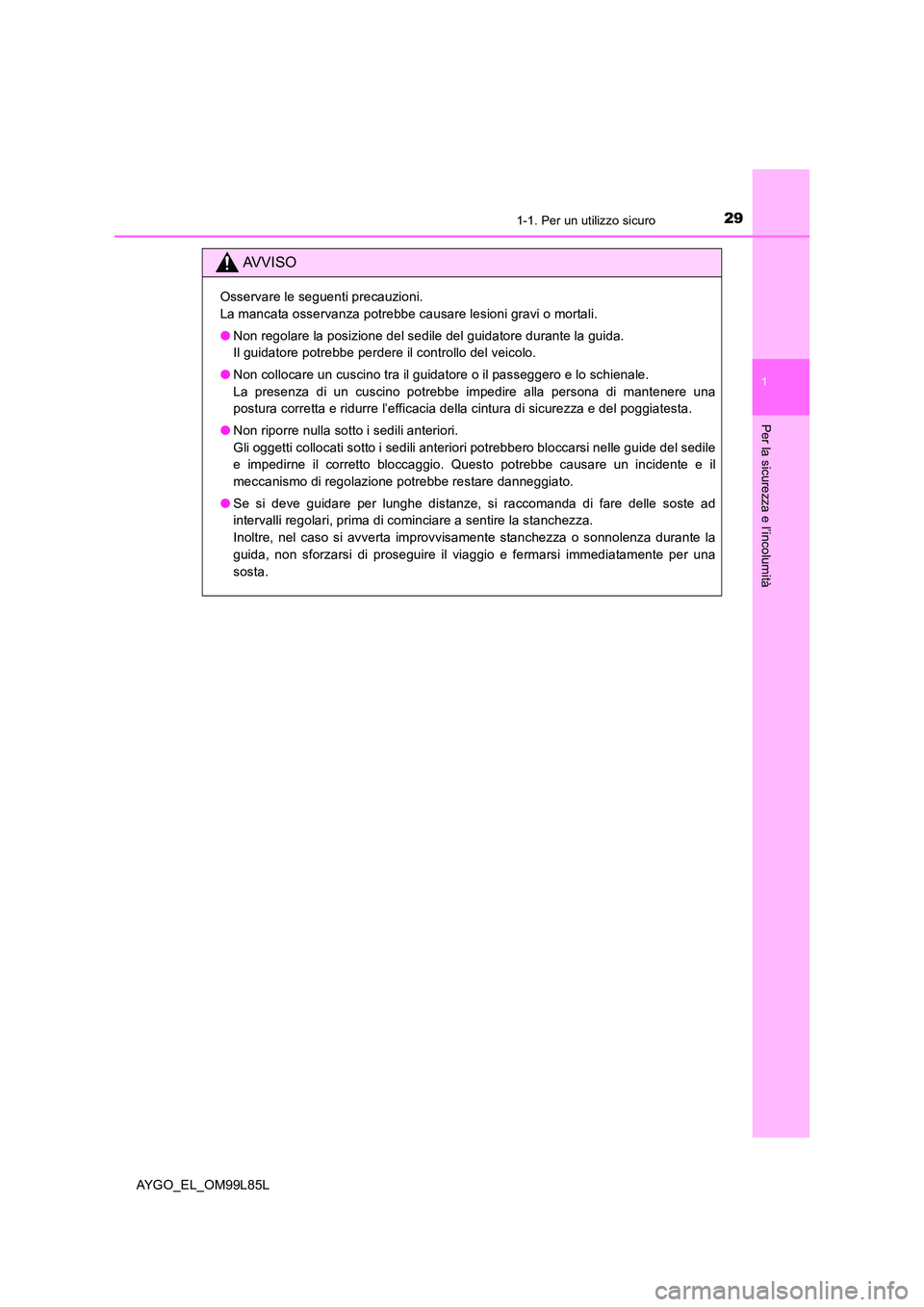

Page 29 of 480
291-1. Per un utilizzo sicuro
1
Per la sicurezza e l’incolumità
AYGO_EL_OM99L85L
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Non regolare la posizione del sedile del guidatore durante la guida.
Il guidatore potrebbe perdere il controllo del veicolo.
● Non collocare un cuscino tra il guidatore o il passeggero e lo schienale.
La presenza di un cuscino potrebbe impedire alla persona di mantenere una
postura corretta e ridurre l’efficacia della cintura di sicurezza e del poggiatesta.
● Non riporre nulla sotto i sedili anteriori.
Gli oggetti collocati sotto i sedili anteriori potrebbero bloccarsi nelle guide del sedile
e impedirne il corretto bloccaggio. Questo potrebbe causare un incidente e il
meccanismo di regolazione potrebbe restare danneggiato.
● Se si deve guidare per lunghe distanze, si raccomanda di fare delle soste ad
intervalli regolari, prima di cominciare a sentire la stanchezza.
Inoltre, nel caso si avverta improvvisamente stanchezza o sonnolenza durante la
guida, non sforzarsi di proseguire il viaggio e fermarsi immediatamente per una
sosta.

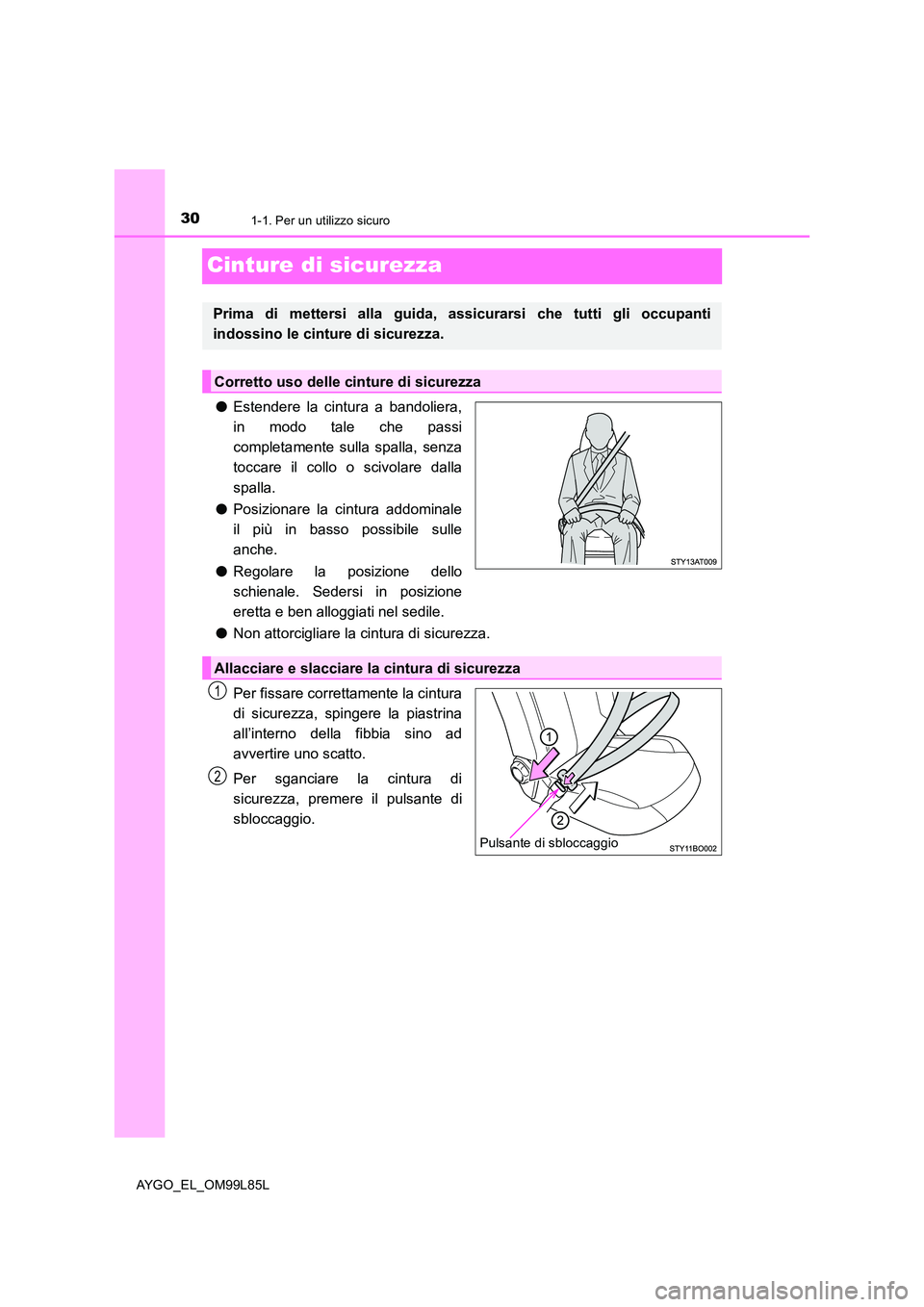

Page 30 of 480
301-1. Per un utilizzo sicuro
AYGO_EL_OM99L85L
Cinture di sicurezza
●Estendere la cintura a bandoliera,
in modo tale che passi
completamente sulla spalla, senza
toccare il collo o scivolare dalla
spalla.
● Posizionare la cintura addominale
il più in basso possibile sulle
anche.
● Regolare la posizione dello
schienale. Sedersi in posizione
eretta e ben alloggiati nel sedile.
● Non attorcigliare la cintura di sicurezza.
Per fissare correttamente la cintura
di sicurezza, spingere la piastrina
all’interno della fibbia sino ad
avvertire uno scatto.
Per sganciare la cintura di
sicurezza, premere il pulsante di
sbloccaggio.
Prima di mettersi alla guida, assicurarsi che tutti gli occupanti
indossino le cinture di sicurezza.
Corretto uso delle cinture di sicurezza
Allacciare e slacciare la cintura di sicurezza
Pulsante di sbloccaggio
1
2
