3717-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L
Pedale della frizione (veicoli con cambio
manuale)
Tirare il pedale della frizione verso
l’alto e controllare la corsa di riserva
per l’usura.
■ Note relative alla corsa di riserva per l’usura del pedale della frizione
Se la corsa di riserva per l’usura è inferiore a 23 mm, portare il veicolo presso un
qualsiasi concessionario Toyota, per fare regolare la corsa di riserva per l’usura del
pedale della frizione.
■ Corsa di riserva per l’usura normale del pedale della frizione
 P. 4 7 9
Assicurarsi che la corsa di riserva per l’usura del pedale della frizione
rientri nei livelli standard.

3727-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

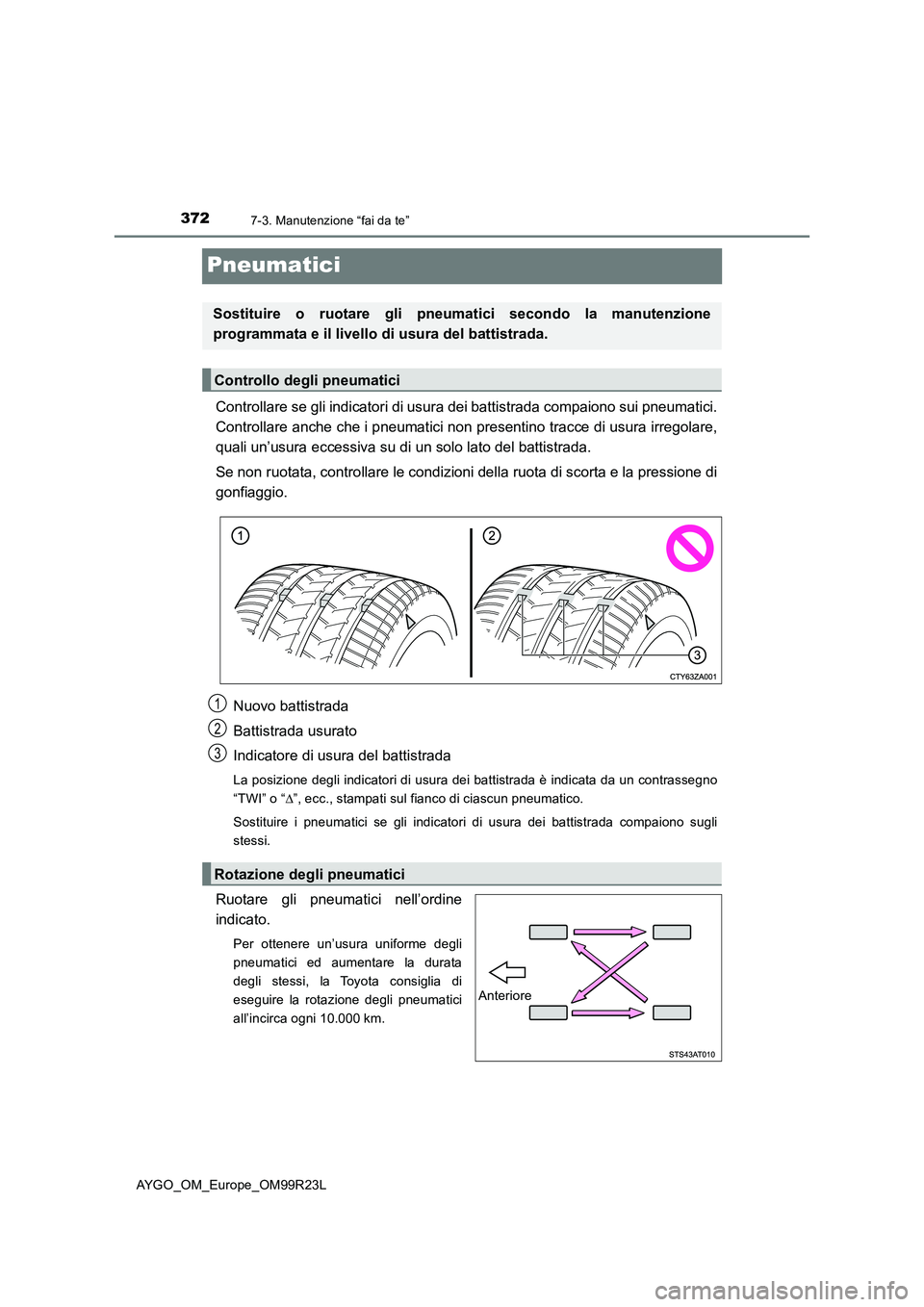

Pneumatici
Controllare se gli indicatori di usura dei battistrada compaiono sui pneumatici.
Controllare anche che i pneumatici non pres entino tracce di usura irregolare,
quali un’usura eccessiva su di un solo lato del battistrada.
Se non ruotata, controllare le condizioni della ruota di scorta e la pressione di
gonfiaggio.
Nuovo battistrada
Battistrada usurato
Indicatore di usura del battistrada
La posizione degli indicatori di usura dei battistrada è indicata da un contrassegno
“TWI” o “ ”, ecc., stampati sul fianco di ciascun pneumatico.
Sostituire i pneumatici se gli indicatori di usura dei battistrada compaiono sugli
stessi.
Ruotare gli pneumatici nell’ordine
indicato.
Per ottenere un’usura uniforme degli
pneumatici ed aumentare la durata
degli stessi, la Toyota consiglia di
eseguire la rotazione degli pneumatici
all’incirca ogni 10.000 km.
Sostituire o ruotare gli pneumatici secondo la manutenzione
programmata e il livello di usura del battistrada.
Controllo degli pneumatici
1
2
3
Rotazione degli pneumatici
Anteriore

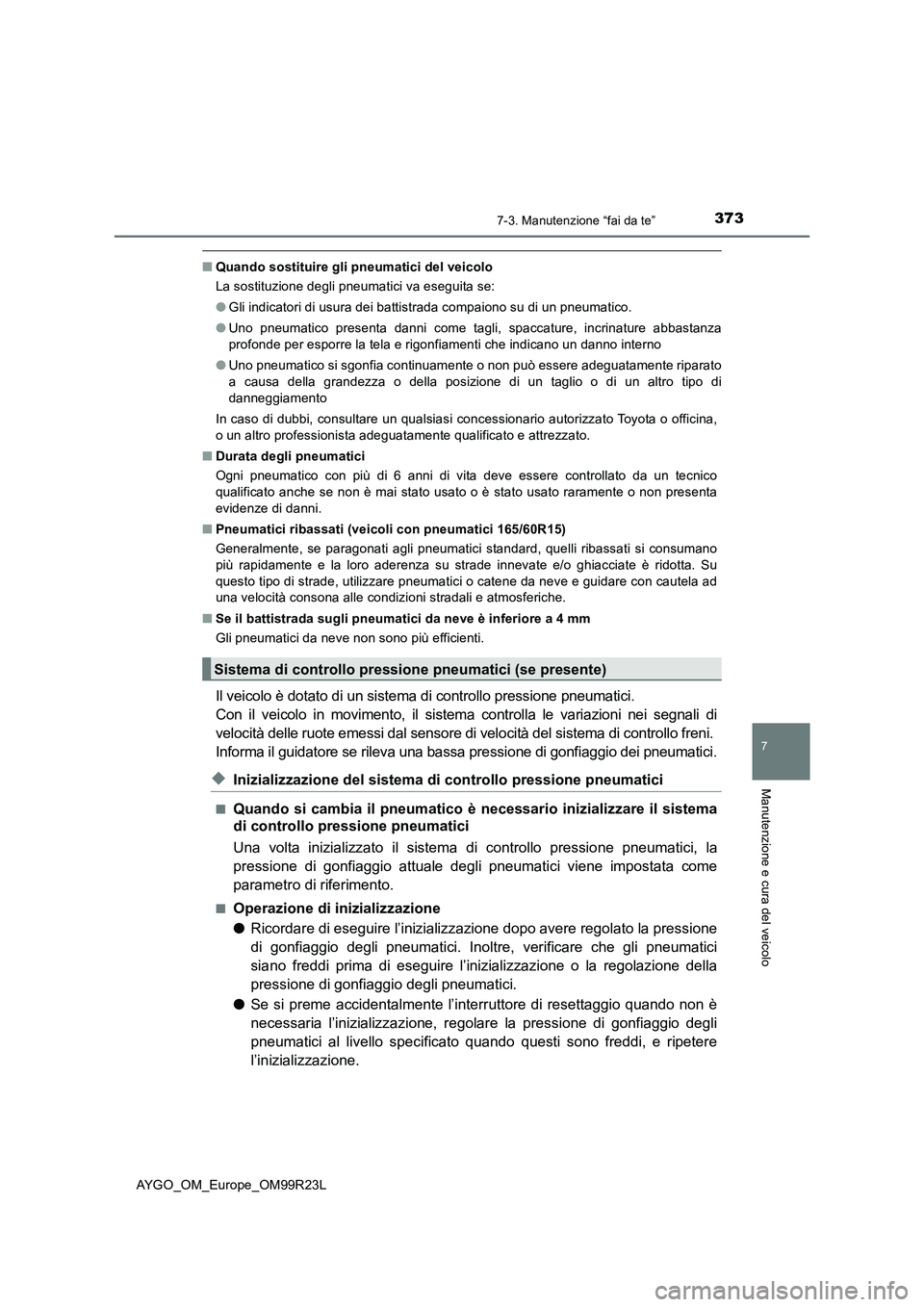

3737-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L
■Quando sostituire gli pneumatici del veicolo
La sostituzione degli pneumatici va eseguita se:
● Gli indicatori di usura dei battistrada compaiono su di un pneumatico.
● Uno pneumatico presenta danni come tagli, spaccature, incrinature abbastanza
profonde per esporre la tela e rigonfiamenti che indicano un danno interno
● Uno pneumatico si sgonfia continuamente o non può essere adeguatamente riparato
a causa della grandezza o della posizione di un taglio o di un altro tipo di
danneggiamento
In caso di dubbi, consultare un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
■ Durata degli pneumatici
Ogni pneumatico con più di 6 anni di vita deve essere controllato da un tecnico
qualificato anche se non è mai stato usato o è stato usato raramente o non presenta
evidenze di danni.
■ Pneumatici ribassati (veicoli con pneumatici 165/60R15)
Generalmente, se paragonati agli pneumatici standard, quelli ribassati si consumano
più rapidamente e la loro aderenza su strade innevate e/o ghiacciate è ridotta. Su
questo tipo di strade, utilizzare pneumatici o catene da neve e guidare con cautela ad
una velocità consona alle condizioni stradali e atmosferiche.
■ Se il battistrada sugli pneumatici da neve è inferiore a 4 mm
Gli pneumatici da neve non sono più efficienti.
Il veicolo è dotato di un sistema di controllo pressione pneumatici.
Con il veicolo in movimento, il sistema controlla le variazioni nei segnali di
velocità delle ruote emessi dal sensore di velocità del sistema di controllo freni.
Informa il guidatore se rileva una bassa pressione di gonfiaggio dei pneumatici.
◆Inizializzazione del sistema di controllo pressione pneumatici
■Quando si cambia il pneumatico è necessario inizializzare il sistema
di controllo pressione pneumatici
Una volta inizializzato il sistema di controllo pressione pneumatici, la
pressione di gonfiaggio attuale degli pneumatici viene impostata come
parametro di riferimento.
■Operazione di inizializzazione
● Ricordare di eseguire l’inizializzazione dopo avere regolato la pressione
di gonfiaggio degli pneumatici. Inoltre, verificare che gli pneumatici
siano freddi prima di eseguire l’inizializzazione o la regolazione della
pressione di gonfiaggio degli pneumatici.
● Se si preme accidentalmente l’interruttore di resettaggio quando non è
necessaria l’inizializzazione, regolare la pressione di gonfiaggio degli
pneumatici al livello specificato quando questi sono freddi, e ripetere
l’inizializzazione.
Sistema di controllo pressione pneumatici (se presente)

3747-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

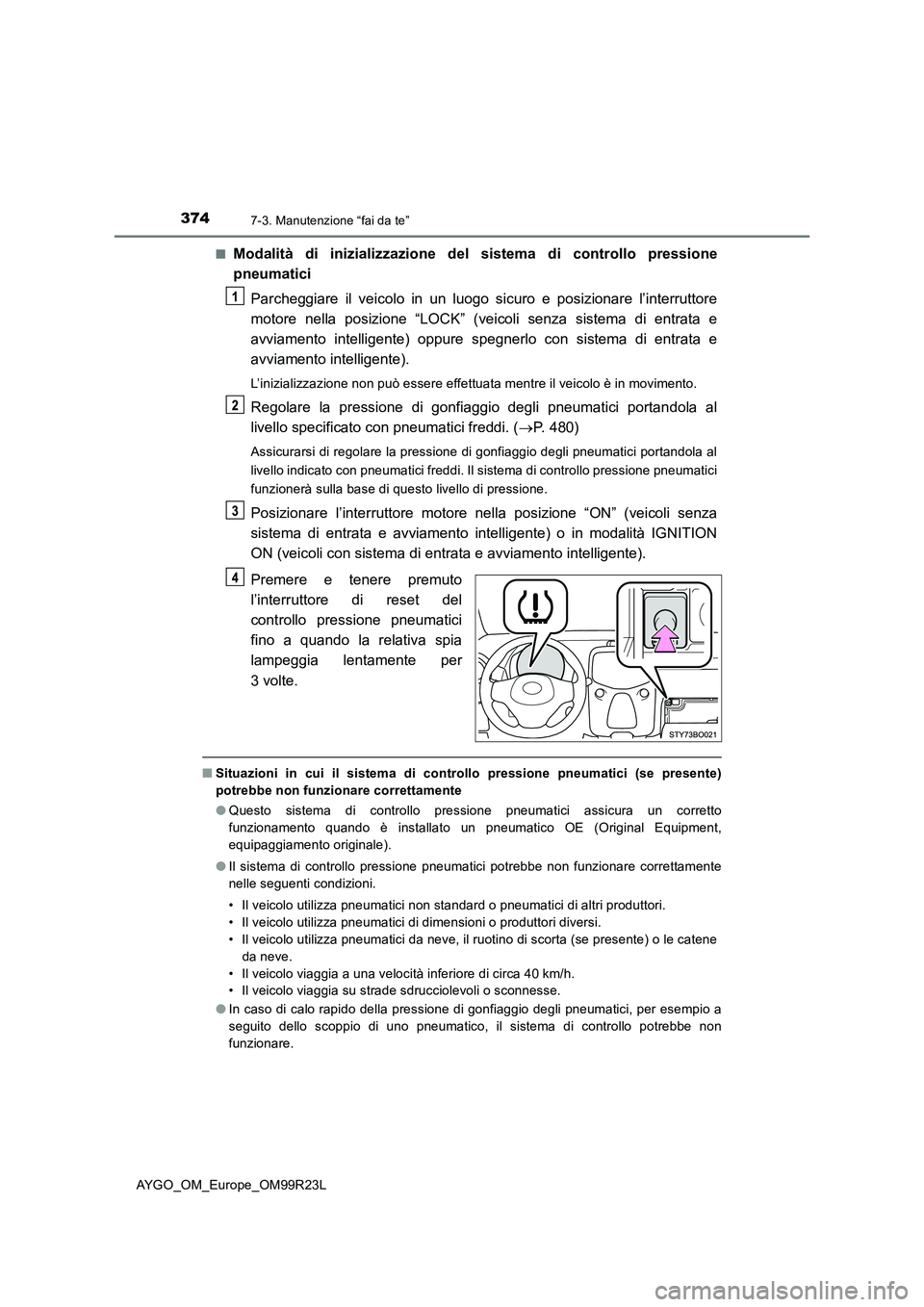

■Modalità di inizializzazione del sistema di controllo pressione
pneumatici
Parcheggiare il veicolo in un luogo sicuro e posizionare l’interruttore
motore nella posizione “LOCK” (veicoli senza sistema di entrata e
avviamento intelligente) oppure spegnerlo con sistema di entrata e
avviamento intelligente).
L’inizializzazione non può essere effettuata mentre il veicolo è in movimento.
Regolare la pressione di gonf iaggio degli pneumatici portandola al
livello specificato con pneumatici freddi. ( P. 480)
Assicurarsi di regolare la pressione di gonfiaggio degli pneumatici portandola al
livello indicato con pneumatici freddi. Il sistema di controllo pressione pneumatici
funzionerà sulla base di questo livello di pressione.
Posizionare l’interruttore motore nella posizione “ON” (veicoli senza
sistema di entrata e avviamento intelligente) o in modalità IGNITION
ON (veicoli con sistema di entrata e avviamento intelligente).
Premere e tenere premuto
l’interruttore di reset del
controllo pressione pneumatici
fino a quando la relativa spia
lampeggia lentamente per
3volte.
■ Situazioni in cui il sistema di controllo pressione pneumatici (se presente)
potrebbe non funzionare correttamente
● Questo sistema di controllo pressione pneumatici assicura un corretto
funzionamento quando è installato un pneumatico OE (Original Equipment,
equipaggiamento originale).
● Il sistema di controllo pressione pneumatici potrebbe non funzionare correttamente
nelle seguenti condizioni.
• Il veicolo utilizza pneumatici non standard o pneumatici di altri produttori.
• Il veicolo utilizza pneumatici di dimensioni o produttori diversi.
• Il veicolo utilizza pneumatici da neve, il ruotino di scorta (se presente) o le catene
da neve.
• Il veicolo viaggia a una velocità inferiore di circa 40 km/h.
• Il veicolo viaggia su strade sdrucciolevoli o sconnesse.
● In caso di calo rapido della pressione di gonfiaggio degli pneumatici, per esempio a
seguito dello scoppio di uno pneumatico, il sistema di controllo potrebbe non
funzionare.

3757-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

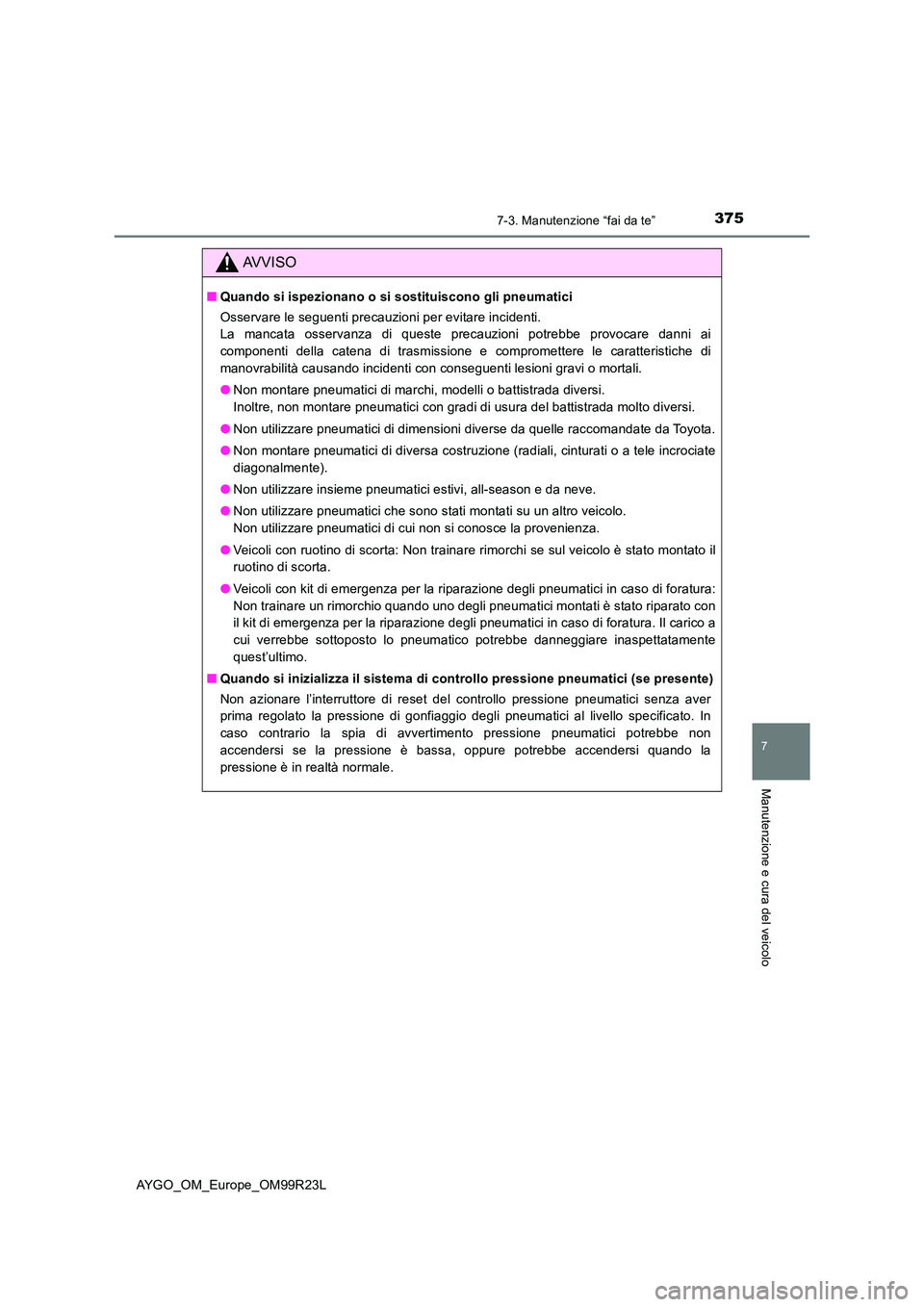

AVVISO
■Quando si ispezionano o si sostituiscono gli pneumatici
Osservare le seguenti precauzioni per evitare incidenti.
La mancata osservanza di queste precauzioni potrebbe provocare danni ai
componenti della catena di trasmissione e compromettere le caratteristiche di
manovrabilità causando incidenti con conseguenti lesioni gravi o mortali.
● Non montare pneumatici di marchi, modelli o battistrada diversi.
Inoltre, non montare pneumatici con gradi di usura del battistrada molto diversi.
● Non utilizzare pneumatici di dimensioni diverse da quelle raccomandate da Toyota.
● Non montare pneumatici di diversa costruzione (radiali, cinturati o a tele incrociate
diagonalmente).
● Non utilizzare insieme pneumatici estivi, all-season e da neve.
● Non utilizzare pneumatici che sono stati montati su un altro veicolo.
Non utilizzare pneumatici di cui non si conosce la provenienza.
● Veicoli con ruotino di scorta: Non trainare rimorchi se sul veicolo è stato montato il
ruotino di scorta.
● Veicoli con kit di emergenza per la riparazione degli pneumatici in caso di foratura:
Non trainare un rimorchio quando uno degli pneumatici montati è stato riparato con
il kit di emergenza per la riparazione degli pneumatici in caso di foratura. Il carico a
cui verrebbe sottoposto lo pneumatico potrebbe danneggiare inaspettatamente
quest’ultimo.
■ Quando si inizializza il sistema di controllo pressione pneumatici (se presente)
Non azionare l’interruttore di reset del controllo pressione pneumatici senza aver
prima regolato la pressione di gonfiaggio degli pneumatici al livello specificato. In
caso contrario la spia di avvertimento pressione pneumatici potrebbe non
accendersi se la pressione è bassa, oppure potrebbe accendersi quando la
pressione è in realtà normale.

3767-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

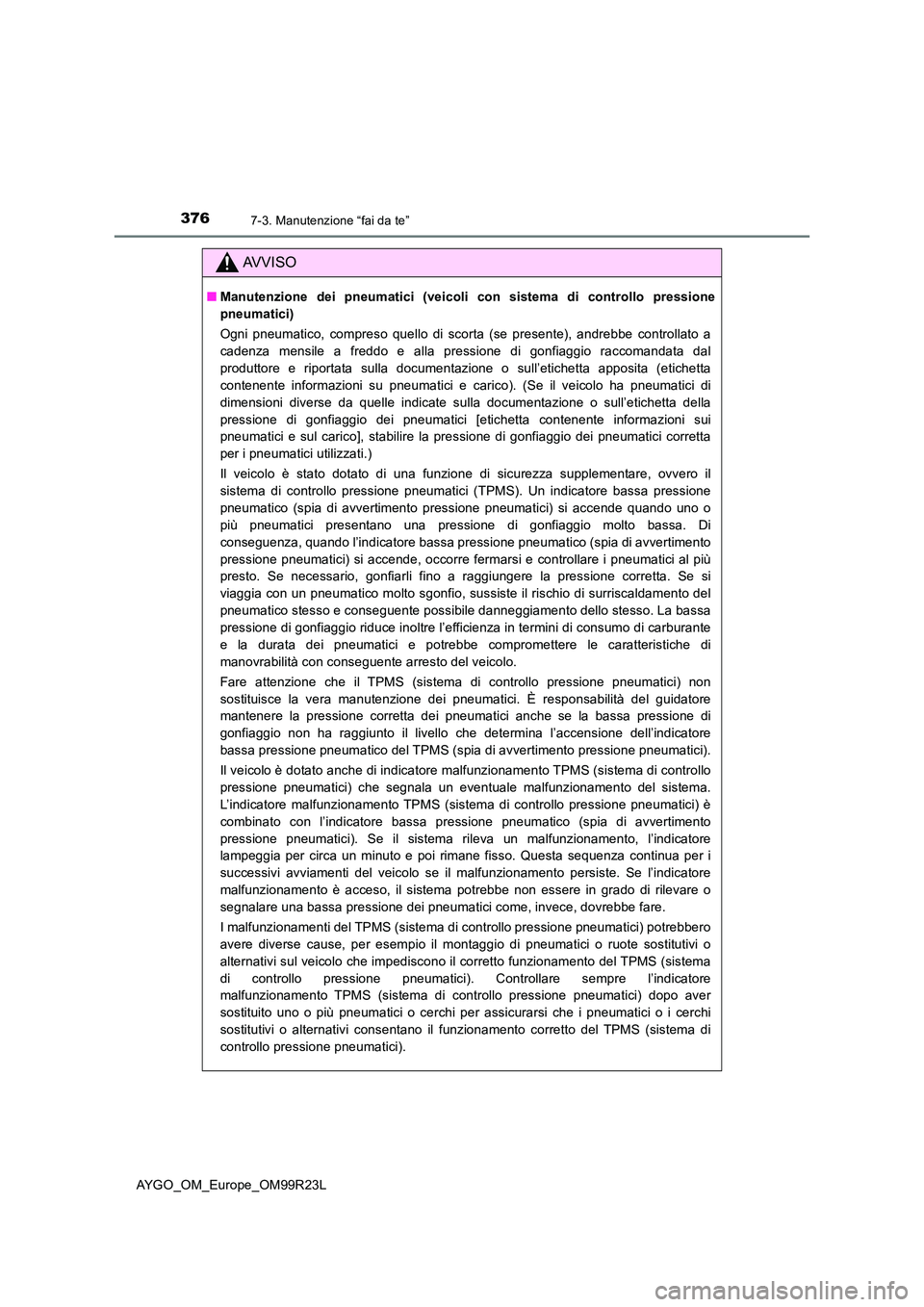

AVVISO
■Manutenzione dei pneumatici (veicoli con sistema di controllo pressione
pneumatici)
Ogni pneumatico, compreso quello di scorta (se presente), andrebbe controllato a
cadenza mensile a freddo e alla pressione di gonfiaggio raccomandata dal
produttore e riportata sulla documentazione o sull’etichetta apposita (etichetta
contenente informazioni su pneumatici e carico). (Se il veicolo ha pneumatici di
dimensioni diverse da quelle indicate sulla documentazione o sull’etichetta della
pressione di gonfiaggio dei pneumatici [etichetta contenente informazioni sui
pneumatici e sul carico], stabilire la pressione di gonfiaggio dei pneumatici corretta
per i pneumatici utilizzati.)
Il veicolo è stato dotato di una funzione di sicurezza supplementare, ovvero il
sistema di controllo pressione pneumatici (TPMS). Un indicatore bassa pressione
pneumatico (spia di avvertimento pressione pneumatici) si accende quando uno o
più pneumatici presentano una pressione di gonfiaggio molto bassa. Di
conseguenza, quando l’indicatore bassa pressione pneumatico (spia di avvertimento
pressione pneumatici) si accende, occorre fermarsi e controllare i pneumatici al più
presto. Se necessario, gonfiarli fino a raggiungere la pressione corretta. Se si
viaggia con un pneumatico molto sgonfio, sussiste il rischio di surriscaldamento del
pneumatico stesso e conseguente possibile danneggiamento dello stesso. La bassa
pressione di gonfiaggio riduce inoltre l’efficienza in termini di consumo di carburante
e la durata dei pneumatici e potrebbe compromettere le caratteristiche di
manovrabilità con conseguente arresto del veicolo.
Fare attenzione che il TPMS (sistema di controllo pressione pneumatici) non
sostituisce la vera manutenzione dei pneumatici. È responsabilità del guidatore
mantenere la pressione corretta dei pneumatici anche se la bassa pressione di
gonfiaggio non ha raggiunto il livello che determina l’accensione dell’indicatore
bassa pressione pneumatico del TPMS (spia di avvertimento pressione pneumatici).
Il veicolo è dotato anche di indicatore malfunzionamento TPMS (sistema di controllo
pressione pneumatici) che segnala un eventuale malfunzionamento del sistema.
L’indicatore malfunzionamento TPMS (sistema di controllo pressione pneumatici) è
combinato con l’indicatore bassa pressione pneumatico (spia di avvertimento
pressione pneumatici). Se il sistema rileva un malfunzionamento, l’indicatore
lampeggia per circa un minuto e poi rimane fisso. Questa sequenza continua per i
successivi avviamenti del veicolo se il malfunzionamento persiste. Se l’indicatore
malfunzionamento è acceso, il sistema potrebbe non essere in grado di rilevare o
segnalare una bassa pressione dei pneumatici come, invece, dovrebbe fare.
I malfunzionamenti del TPMS (sistema di controllo pressione pneumatici) potrebbero
avere diverse cause, per esempio il montaggio di pneumatici o ruote sostitutivi o
alternativi sul veicolo che impediscono il corretto funzionamento del TPMS (sistema
di controllo pressione pneumatici). Controllare sempre l’indicatore
malfunzionamento TPMS (sistema di controllo pressione pneumatici) dopo aver
sostituito uno o più pneumatici o cerchi per assicurarsi che i pneumatici o i cerchi
sostitutivi o alternativi consentano il funzionamento corretto del TPMS (sistema di
controllo pressione pneumatici).

3777-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

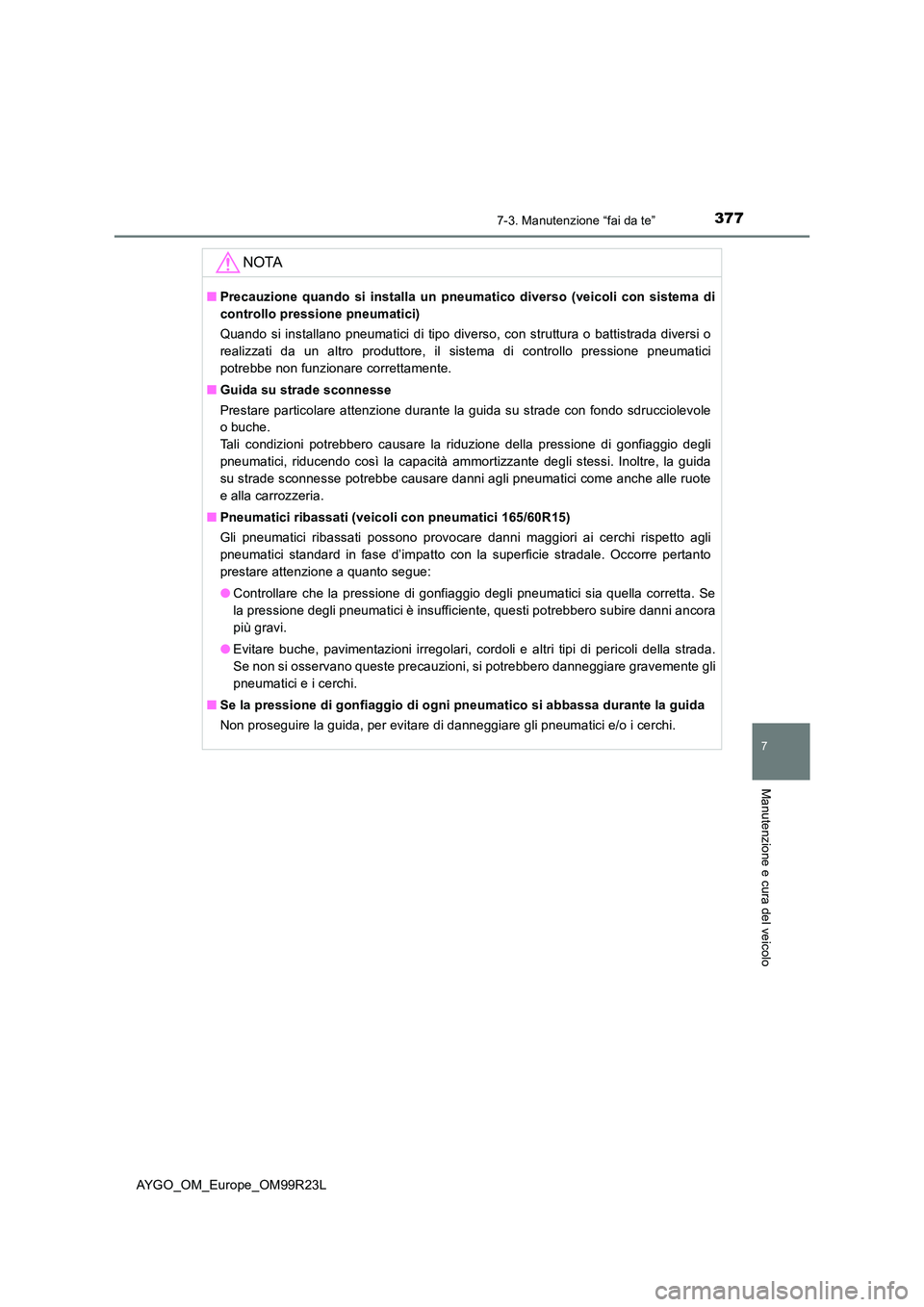

NOTA
■Precauzione quando si installa un pneumatico diverso (veicoli con sistema di
controllo pressione pneumatici)
Quando si installano pneumatici di tipo diverso, con struttura o battistrada diversi o
realizzati da un altro produttore, il sistema di controllo pressione pneumatici
potrebbe non funzionare correttamente.
■ Guida su strade sconnesse
Prestare particolare attenzione durante la guida su strade con fondo sdrucciolevole
o buche.
Tali condizioni potrebbero causare la riduzione della pressione di gonfiaggio degli
pneumatici, riducendo così la capacità ammortizzante degli stessi. Inoltre, la guida
su strade sconnesse potrebbe causare danni agli pneumatici come anche alle ruote
e alla carrozzeria.
■ Pneumatici ribassati (veicoli con pneumatici 165/60R15)
Gli pneumatici ribassati possono provocare danni maggiori ai cerchi rispetto agli
pneumatici standard in fase d’impatto con la superficie stradale. Occorre pertanto
prestare attenzione a quanto segue:
● Controllare che la pressione di gonfiaggio degli pneumatici sia quella corretta. Se
la pressione degli pneumatici è insufficiente, questi potrebbero subire danni ancora
più gravi.
● Evitare buche, pavimentazioni irregolari, cordoli e altri tipi di pericoli della strada.
Se non si osservano queste precauzioni, si potrebbero danneggiare gravemente gli
pneumatici e i cerchi.
■ Se la pressione di gonfiaggio di ogni pneumatico si abbassa durante la guida
Non proseguire la guida, per evitare di danneggiare gli pneumatici e/o i cerchi.

3787-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

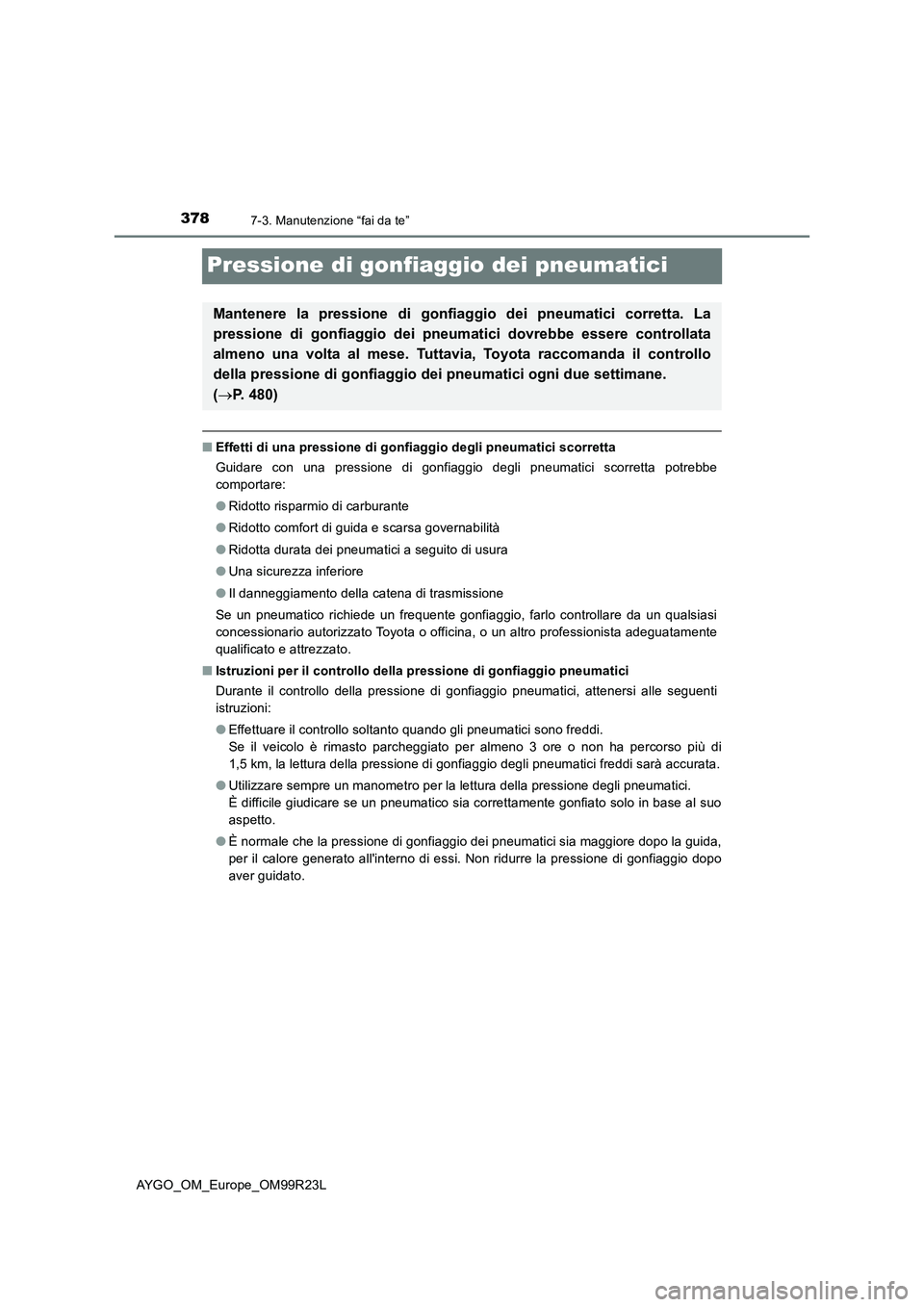

Pressione di gonfiaggio dei pneumatici
■Effetti di una pressione di gonfiaggio degli pneumatici scorretta
Guidare con una pressione di gonfiaggio degli pneumatici scorretta potrebbe
comportare:
● Ridotto risparmio di carburante
● Ridotto comfort di guida e scarsa governabilità
● Ridotta durata dei pneumatici a seguito di usura
● Una sicurezza inferiore
● Il danneggiamento della catena di trasmissione
Se un pneumatico richiede un frequente gonfiaggio, farlo controllare da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
■ Istruzioni per il controllo della pressione di gonfiaggio pneumatici
Durante il controllo della pressione di gonfiaggio pneumatici, attenersi alle seguenti
istruzioni:
● Effettuare il controllo soltanto quando gli pneumatici sono freddi.
Se il veicolo è rimasto parcheggiato per almeno 3 ore o non ha percorso più di
1,5 km, la lettura della pressione di gonfiaggio degli pneumatici freddi sarà accurata.
● Utilizzare sempre un manometro per la lettura della pressione degli pneumatici.
È difficile giudicare se un pneumatico sia correttamente gonfiato solo in base al suo
aspetto.
● È normale che la pressione di gonfiaggio dei pneumatici sia maggiore dopo la guida,
per il calore generato all'interno di essi. Non ridurre la pressione di gonfiaggio dopo
aver guidato.
Mantenere la pressione di gonfiaggio dei pneumatici corretta. La
pressione di gonfiaggio dei pneumatici dovrebbe essere controllata
almeno una volta al mese. Tuttavi a, Toyota raccomanda il controllo
della pressione di gonfiaggio dei pneumatici ogni due settimane.
( P. 480)

3797-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

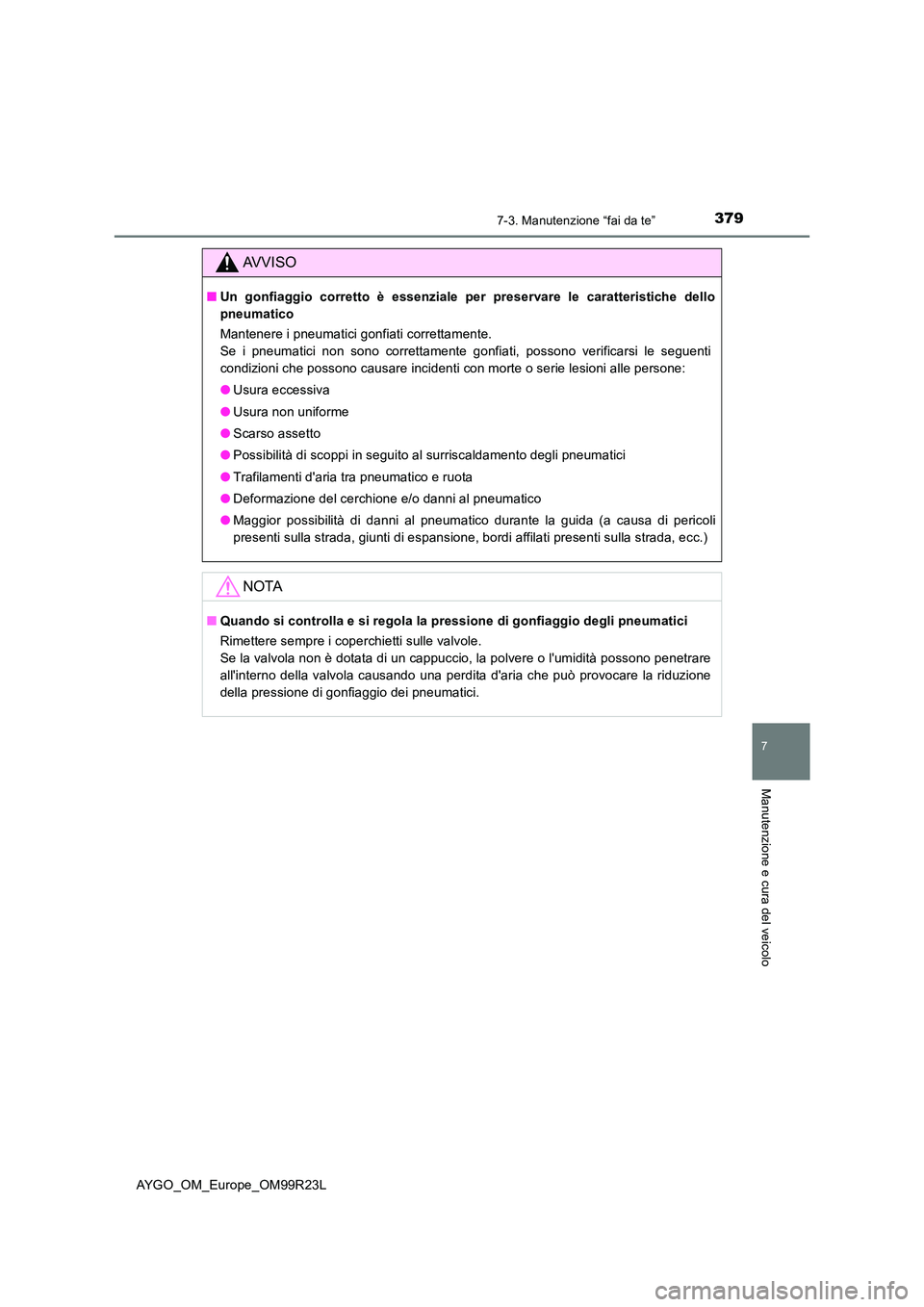

AVVISO
■Un gonfiaggio corretto è essenziale per preservare le caratteristiche dello
pneumatico
Mantenere i pneumatici gonfiati correttamente.
Se i pneumatici non sono correttamente gonfiati, possono verificarsi le seguenti
condizioni che possono causare incidenti con morte o serie lesioni alle persone:
● Usura eccessiva
● Usura non uniforme
● Scarso assetto
● Possibilità di scoppi in seguito al surriscaldamento degli pneumatici
● Trafilamenti d'aria tra pneumatico e ruota
● Deformazione del cerchione e/o danni al pneumatico
● Maggior possibilità di danni al pneumatico durante la guida (a causa di pericoli
presenti sulla strada, giunti di espansione, bordi affilati presenti sulla strada, ecc.)
NOTA
■ Quando si controlla e si regola la pressione di gonfiaggio degli pneumatici
Rimettere sempre i coperchietti sulle valvole.
Se la valvola non è dotata di un cappuccio, la polvere o l'umidità possono penetrare
all'interno della valvola causando una perdita d'aria che può provocare la riduzione
della pressione di gonfiaggio dei pneumatici.

3807-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

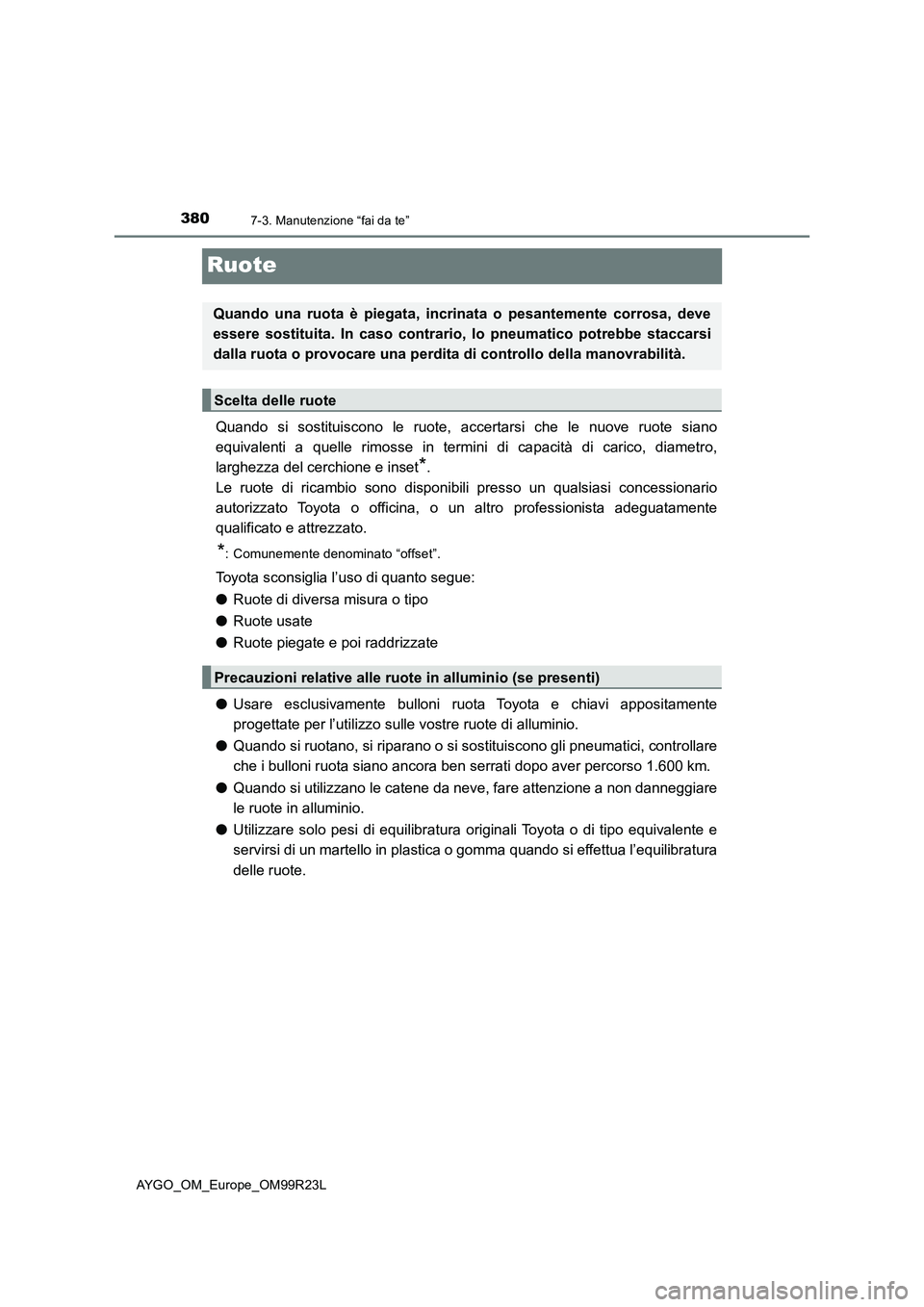

Ruote
Quando si sostituiscono le ruote, accertarsi che le nuove ruote siano
equivalenti a quelle rimosse in termini di capacità di carico, diametro,
larghezza del cerchione e inset*.
Le ruote di ricambio sono disponibili presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
*: Comunemente denominato “offset”.
Toyota sconsiglia l’uso di quanto segue:
● Ruote di diversa misura o tipo
● Ruote usate
● Ruote piegate e poi raddrizzate
● Usare esclusivamente bulloni ruota Toyota e chiavi appositamente
progettate per l’utilizzo sulle vostre ruote di alluminio.
● Quando si ruotano, si riparano o si sostituiscono gli pneumatici, controllare
che i bulloni ruota siano ancora ben serrati dopo aver percorso 1.600 km.
● Quando si utilizzano le catene da neve, fare attenzione a non danneggiare
le ruote in alluminio.
● Utilizzare solo pesi di equilibratura originali Toyota o di tipo equivalente e
servirsi di un martello in plastica o gomma quando si effettua l’equilibratura
delle ruote.
Quando una ruota è piegata, incr inata o pesantemente corrosa, deve
essere sostituita. In caso contrari o, lo pneumatico potrebbe staccarsi
dalla ruota o provocare una perdit a di controllo della manovrabilità.
Scelta delle ruote
Precauzioni relative alle ruote in alluminio (se presenti)
