TOYOTA AYGO 2019 Manuale duso (in Italian)

3917-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

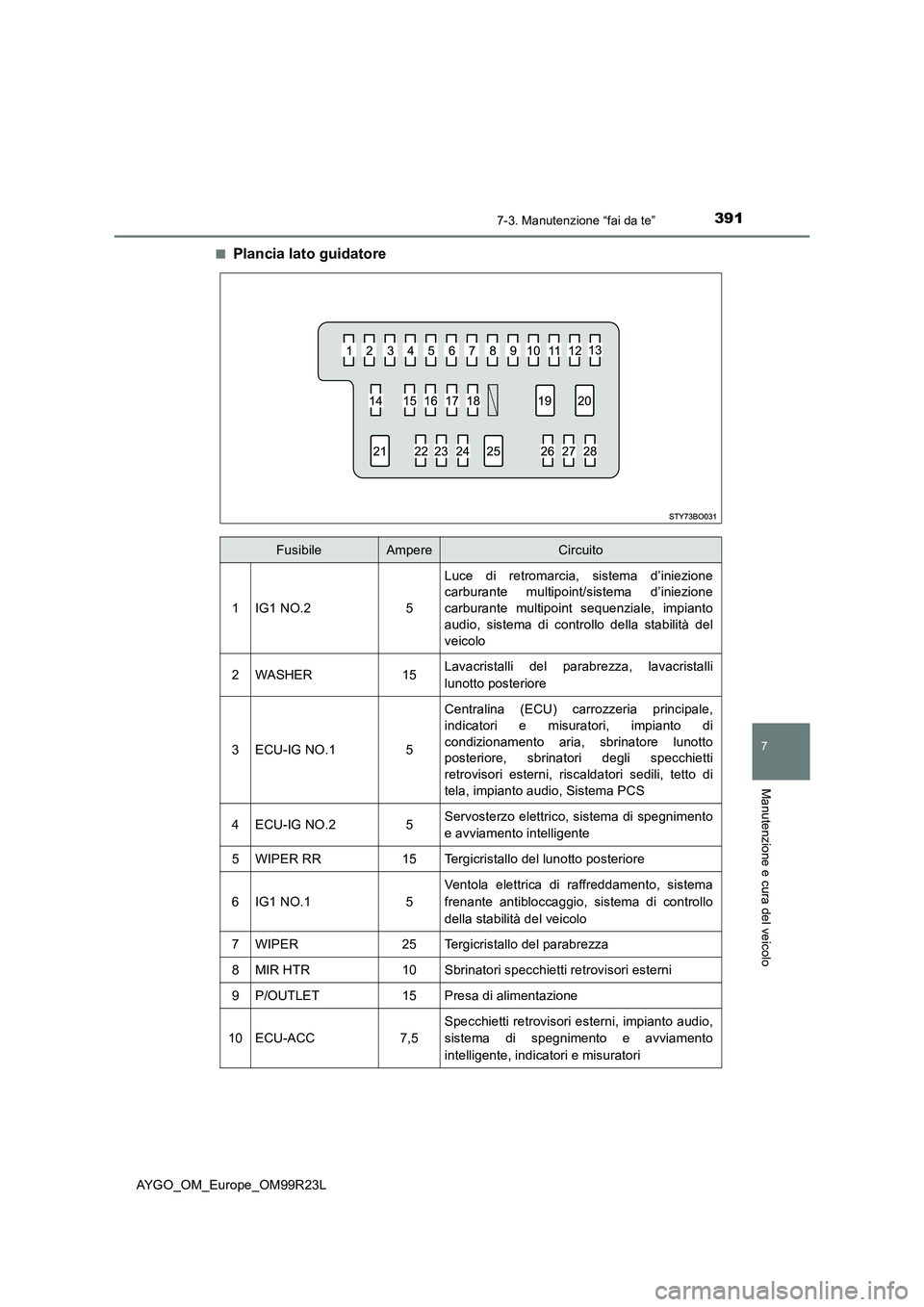

■Plancia lato guidatore
FusibileAmpereCircuito
1IG1 NO.25
Luce di retromarcia, sistema d’iniezione
carburante multipoint/sistema d’iniezione
carburante multipoint sequenziale, impianto
audio, sistema di controllo della stabilità del
veicolo
2WASHER15Lavacristalli del parabrezza, lavacristalli
lunotto posteriore
3ECU-IG NO.15
Centralina (ECU) carrozzeria principale,
indicatori e misuratori, impianto di
condizionamento aria, sbrinatore lunotto
posteriore, sbrinatori degli specchietti
retrovisori esterni, riscaldatori sedili, tetto di
tela, impianto audio, Sistema PCS
4ECU-IG NO.25Servosterzo elettrico, sistema di spegnimento
e avviamento intelligente
5WIPER RR15Tergicristallo del lunotto posteriore
6IG1 NO.15
Ventola elettrica di raffreddamento, sistema
frenante antibloccaggio, sistema di controllo
della stabilità del veicolo
7WIPER25Tergicristallo del parabrezza
8MIR HTR10Sbrinatori specchietti retrovisori esterni
9P/OUTLET15Presa di alimentazione
10ECU-ACC7,5
Specchietti retrovisori esterni, impianto audio,
sistema di spegnimento e avviamento
intelligente, indicatori e misuratori

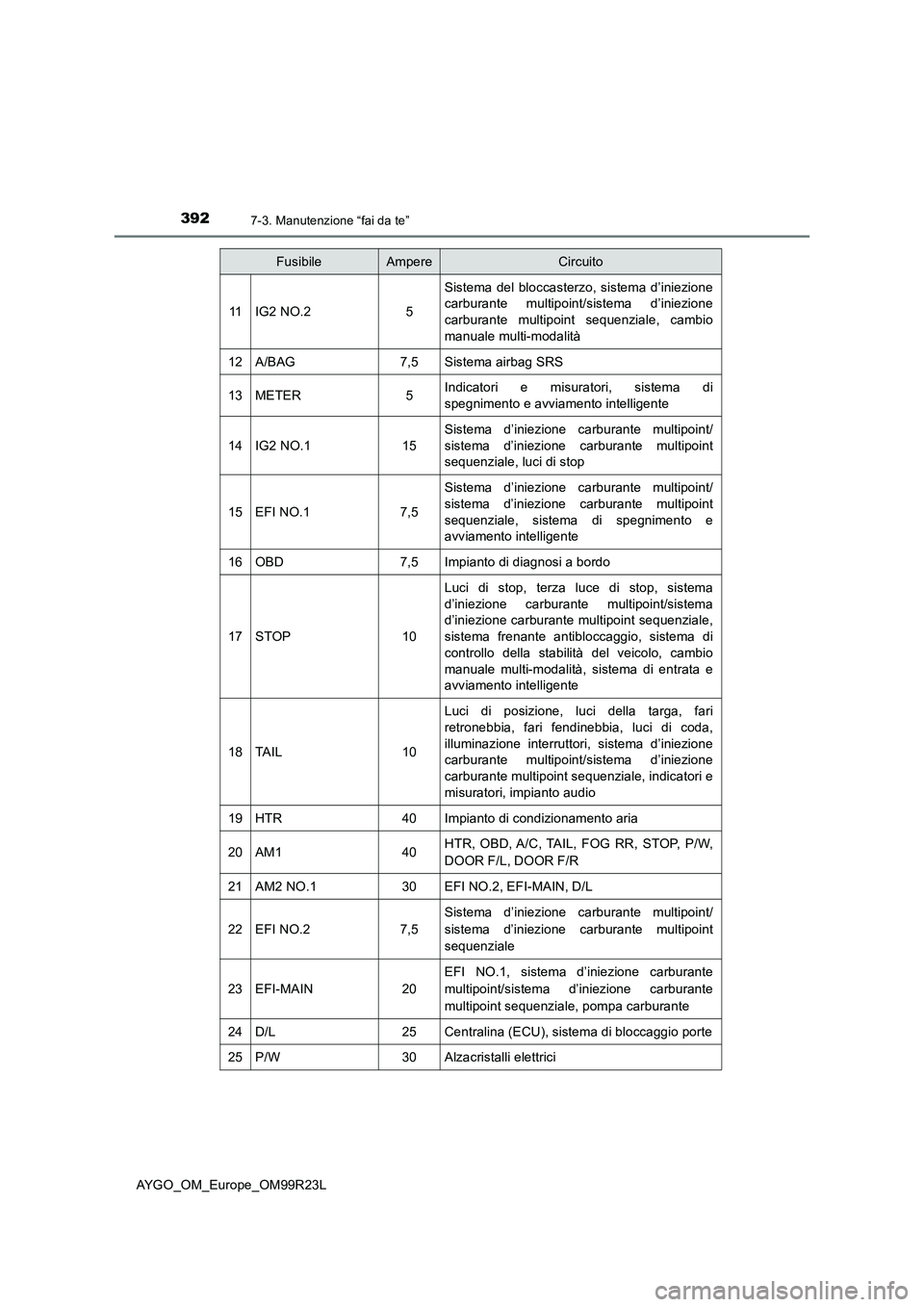

3927-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L
11IG2 NO.25
Sistema del bloccasterzo, sistema d’iniezione
carburante multipoint/sistema d’iniezione
carburante multipoint sequenziale, cambio
manuale multi-modalità
12A/BAG7,5Sistema airbag SRS
13METER5Indicatori e misuratori, sistema di
spegnimento e avviamento intelligente
14IG2 NO.115
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale, luci di stop
15EFI NO.17,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale, sistema di spegnimento e
avviamento intelligente
16OBD7,5Impianto di diagnosi a bordo
17STOP10
Luci di stop, terza luce di stop, sistema
d’iniezione carburante multipoint/sistema
d’iniezione carburante multipoint sequenziale,
sistema frenante antibloccaggio, sistema di
controllo della stabilità del veicolo, cambio
manuale multi-modalità, sistema di entrata e
avviamento intelligente
18TA I L10
Luci di posizione, luci della targa, fari
retronebbia, fari fendinebbia, luci di coda,
illuminazione interruttori, sistema d’iniezione
carburante multipoint/sistema d’iniezione
carburante multipoint sequenziale, indicatori e
misuratori, impianto audio
19HTR40Impianto di condizionamento aria
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP, P/W,
DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
22EFI NO.27,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale
23EFI-MAIN20
EFI NO.1, sistema d’iniezione carburante
multipoint/sistema d’iniezione carburante
multipoint sequenziale, pompa carburante
24D/L25Centralina (ECU), sistema di bloccaggio porte
25P/W30Alzacristalli elettrici
FusibileAmpereCircuito

3937-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

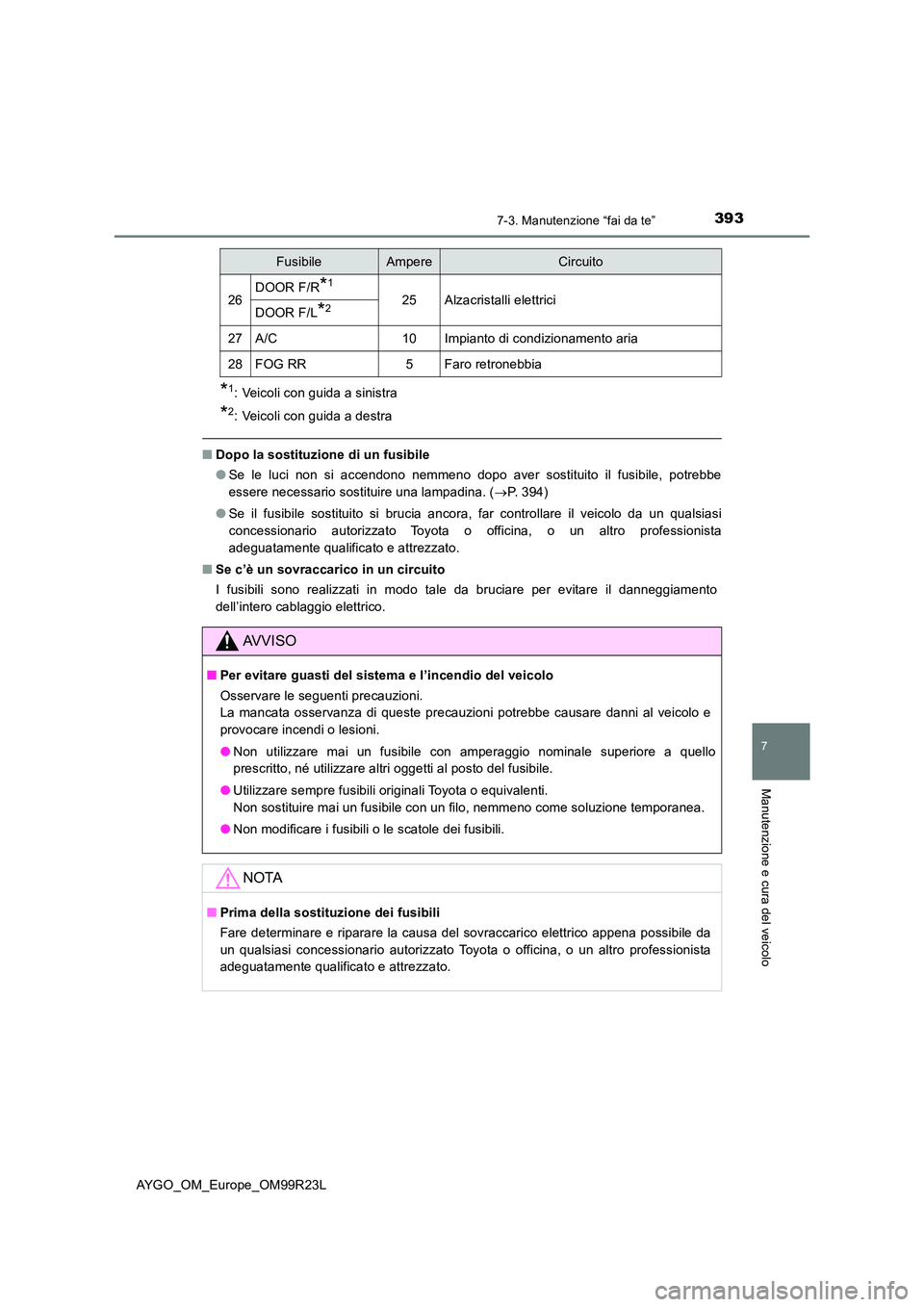

*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
■Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. ( P. 394)
● Se il fusibile sostituito si brucia ancora, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento
dell’intero cablaggio elettrico.
26DOOR F/R*1
25Alzacristalli elettriciDOOR F/L*2
27A/C10Impianto di condizionamento aria
28FOG RR5Faro retronebbia
AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e
provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
FusibileAmpereCircuito

3947-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

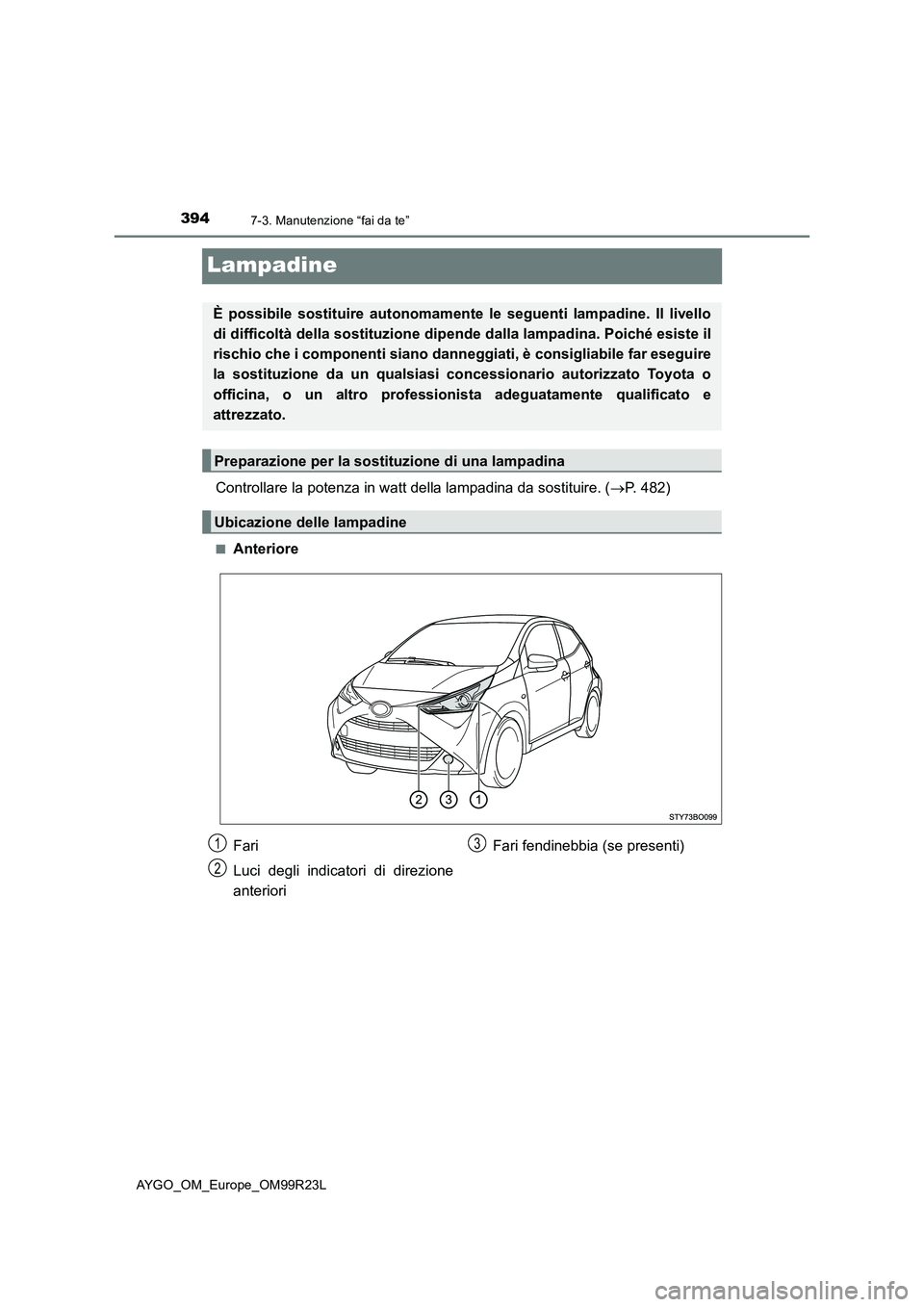

Lampadine
Controllare la potenza in watt della lampadina da sostituire. (P. 482)
■Anteriore
È possibile sostituire autonomamente le seguenti lampadine. Il livello
di difficoltà della sostituzione dipende dalla lampadina. Poiché esiste il
rischio che i componenti siano danneggiati, è consigliabile far eseguire
la sostituzione da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionis ta adeguatamente qualificato e
attrezzato.
Preparazione per la sostituzione di una lampadina
Ubicazione delle lampadine
Fari
Luci degli indicatori di direzione
anteriori
Fari fendinebbia (se presenti)1
2
3

3957-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

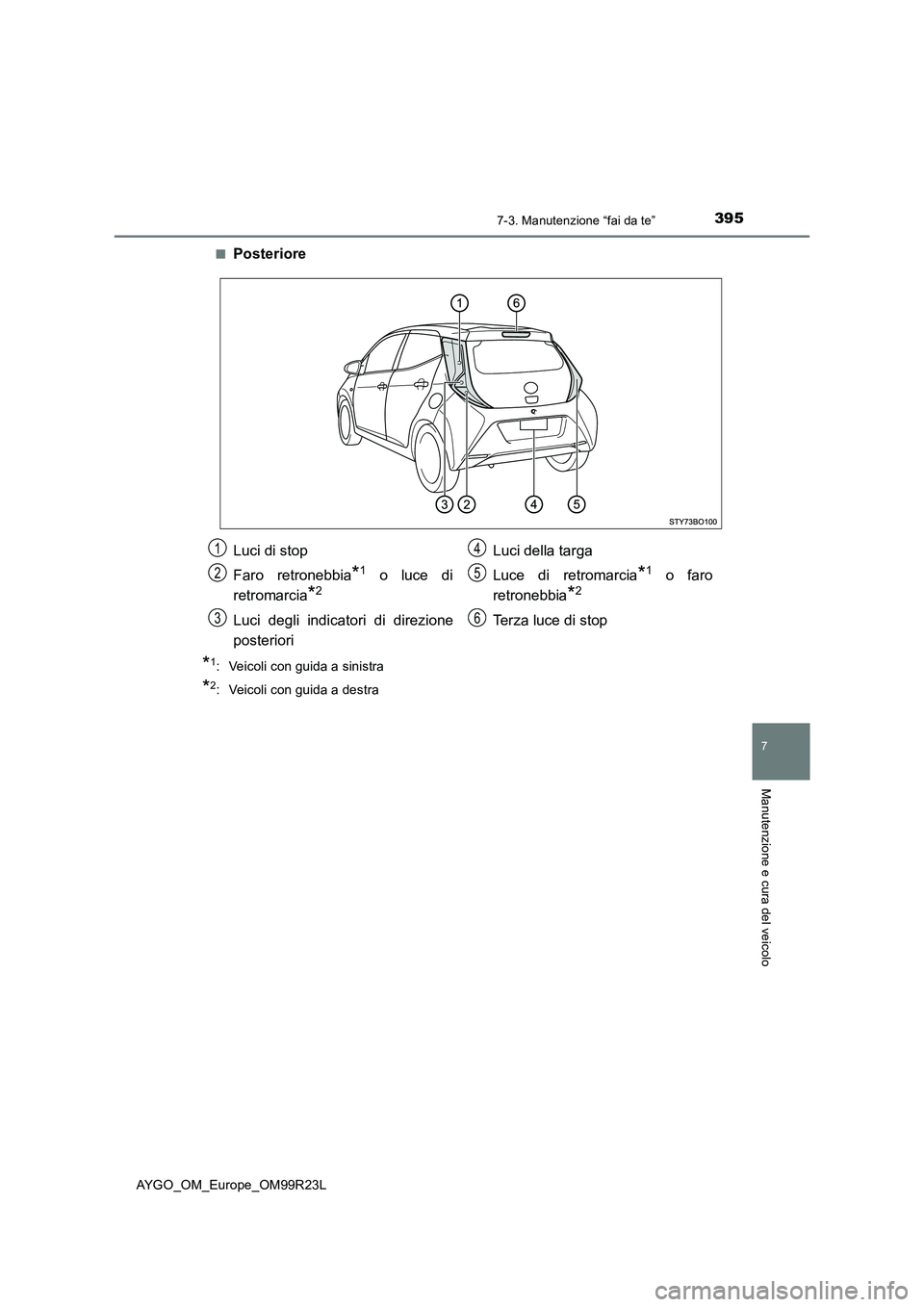

■Posteriore
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
Luci di stop
Faro retronebbia*1 o luce di
retromarcia*2
Luci degli indicatori di direzione
posteriori
Luci della targa
Luce di retromarcia*1 o faro
retronebbia*2
Terza luce di stop
1
2
3
4
5
6

3967-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

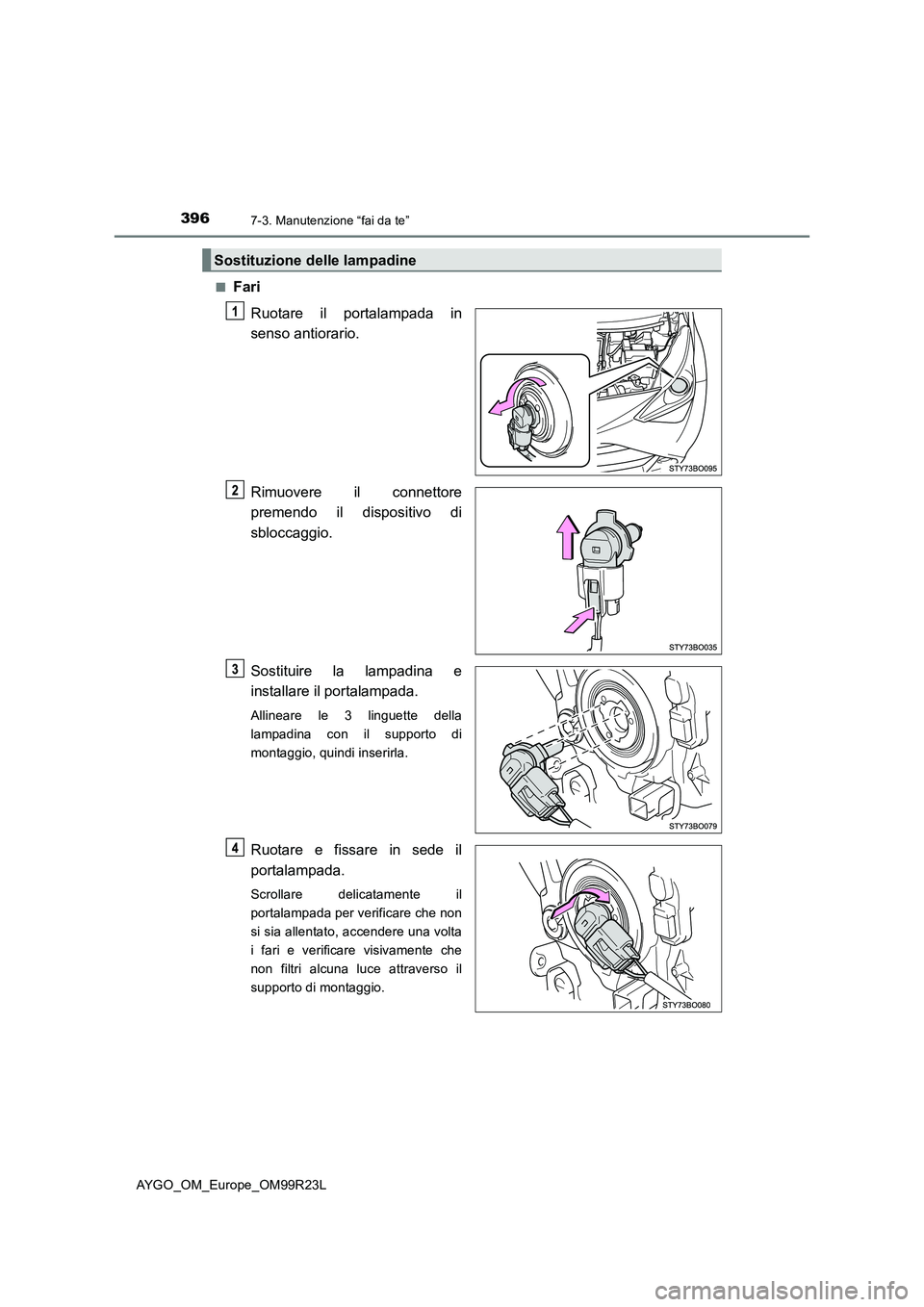

■Fari
Ruotare il portalampada in
senso antiorario.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari e verificare visivamente che
non filtri alcuna luce attraverso il
supporto di montaggio.
Sostituzione delle lampadine

3977-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

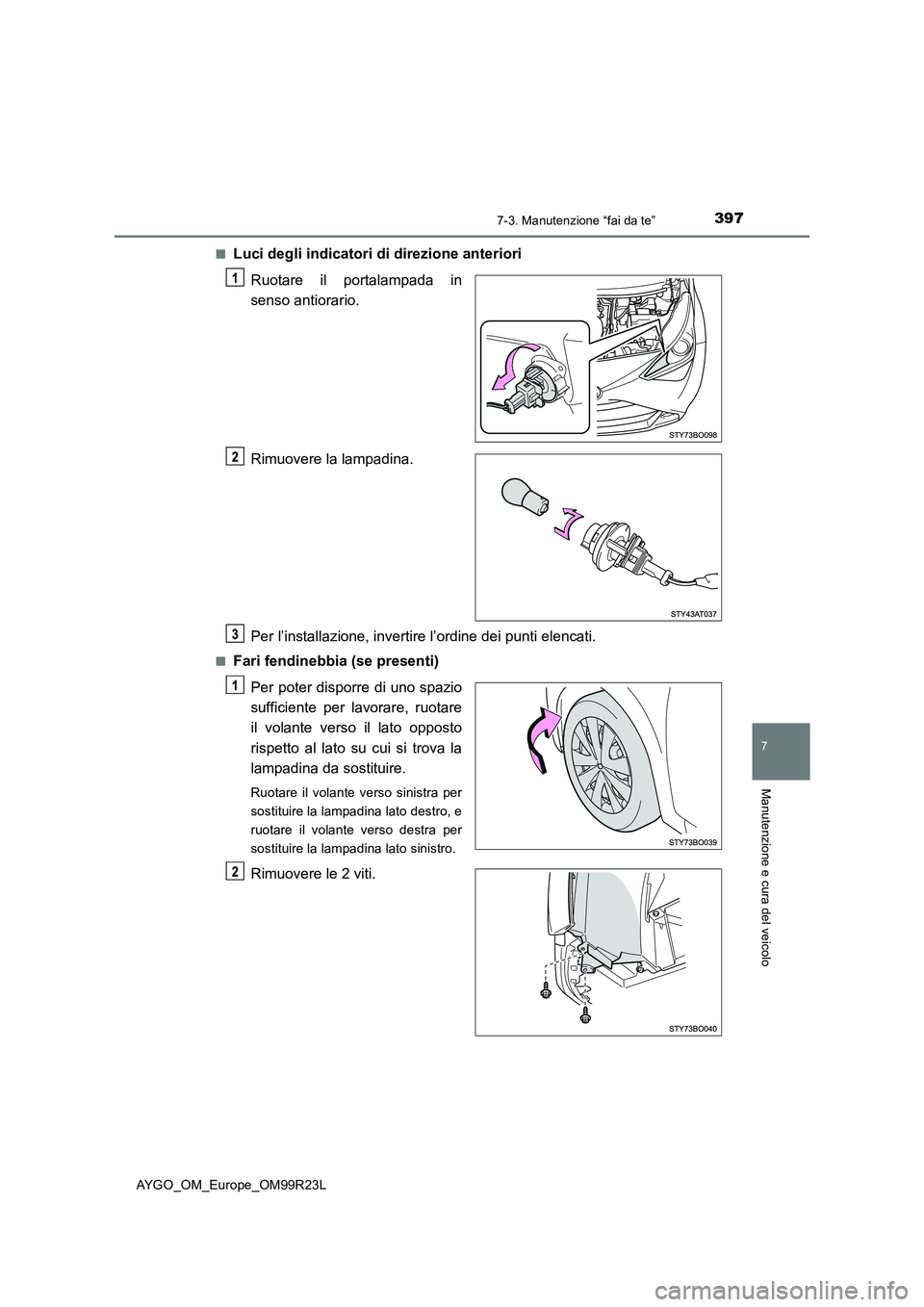

■Luci degli indicatori di direzione anteriori
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
■Fari fendinebbia (se presenti)
Per poter disporre di uno spazio
sufficiente per lavorare, ruotare
il volante verso il lato opposto
rispetto al lato su cui si trova la
lampadina da sostituire.
Ruotare il volante verso sinistra per
sostituire la lampadina lato destro, e
ruotare il volante verso destra per
sostituire la lampadina lato sinistro.
Rimuovere le 2 viti.

3987-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

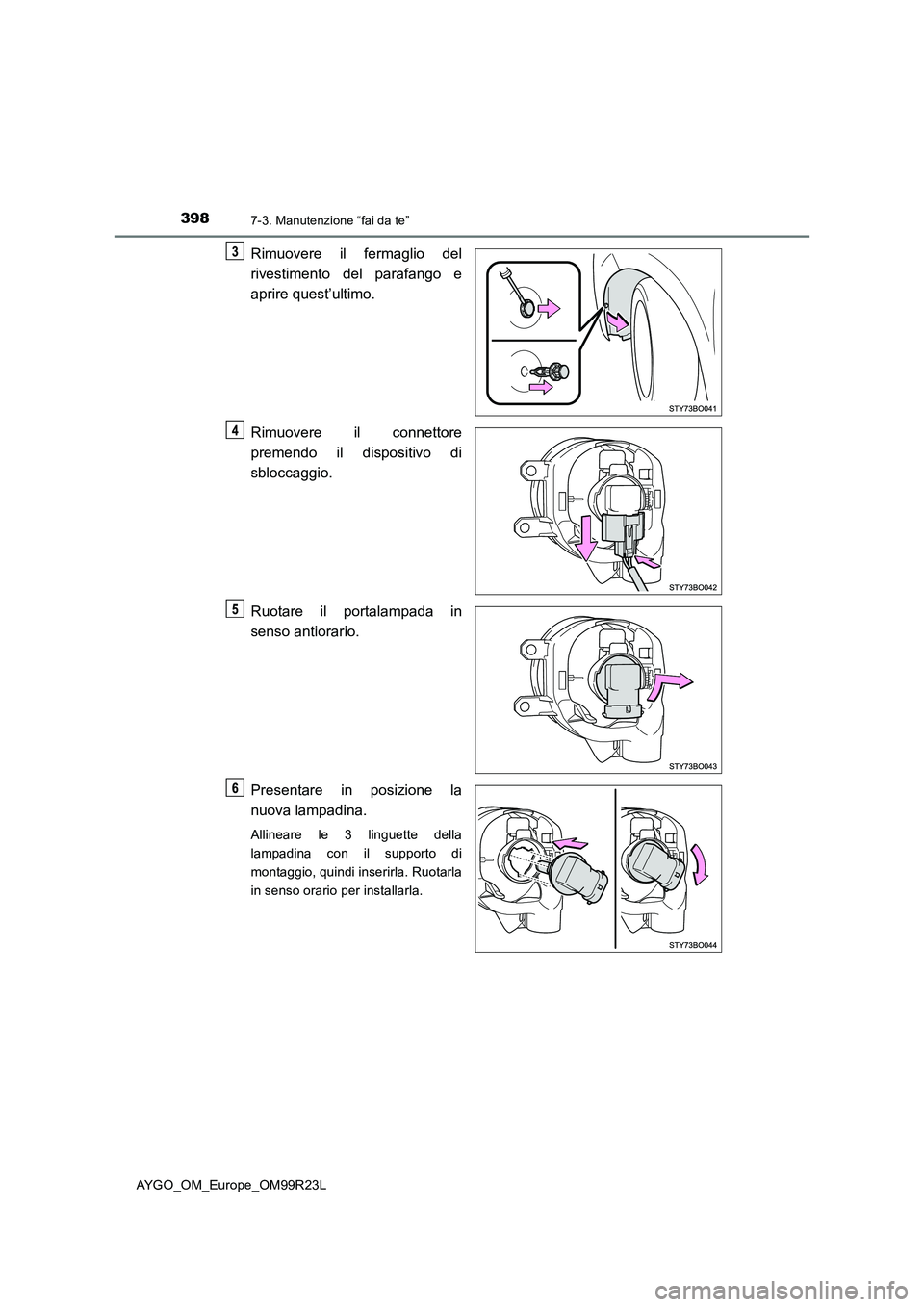

Rimuovere il fermaglio del
rivestimento del parafango e
aprire quest’ultimo.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Ruotare il portalampada in
senso antiorario.
Presentare in posizione la
nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla. Ruotarla
in senso orario per installarla.

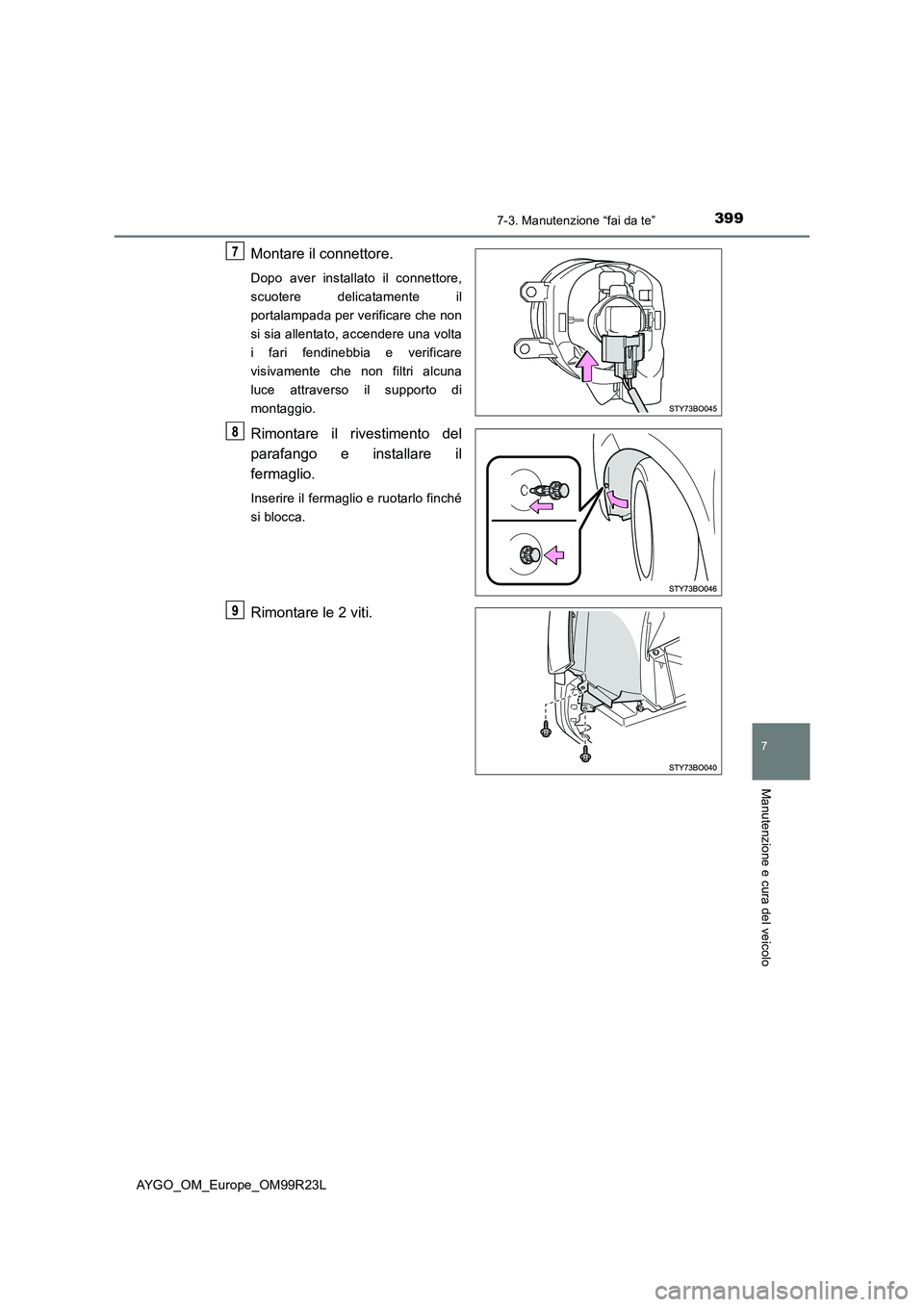

3997-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L
Montare il connettore.
Dopo aver installato il connettore,
scuotere delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Rimontare il rivestimento del
parafango e installare il
fermaglio.
Inserire il fermaglio e ruotarlo finché
si blocca.
Rimontare le 2 viti.

4007-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

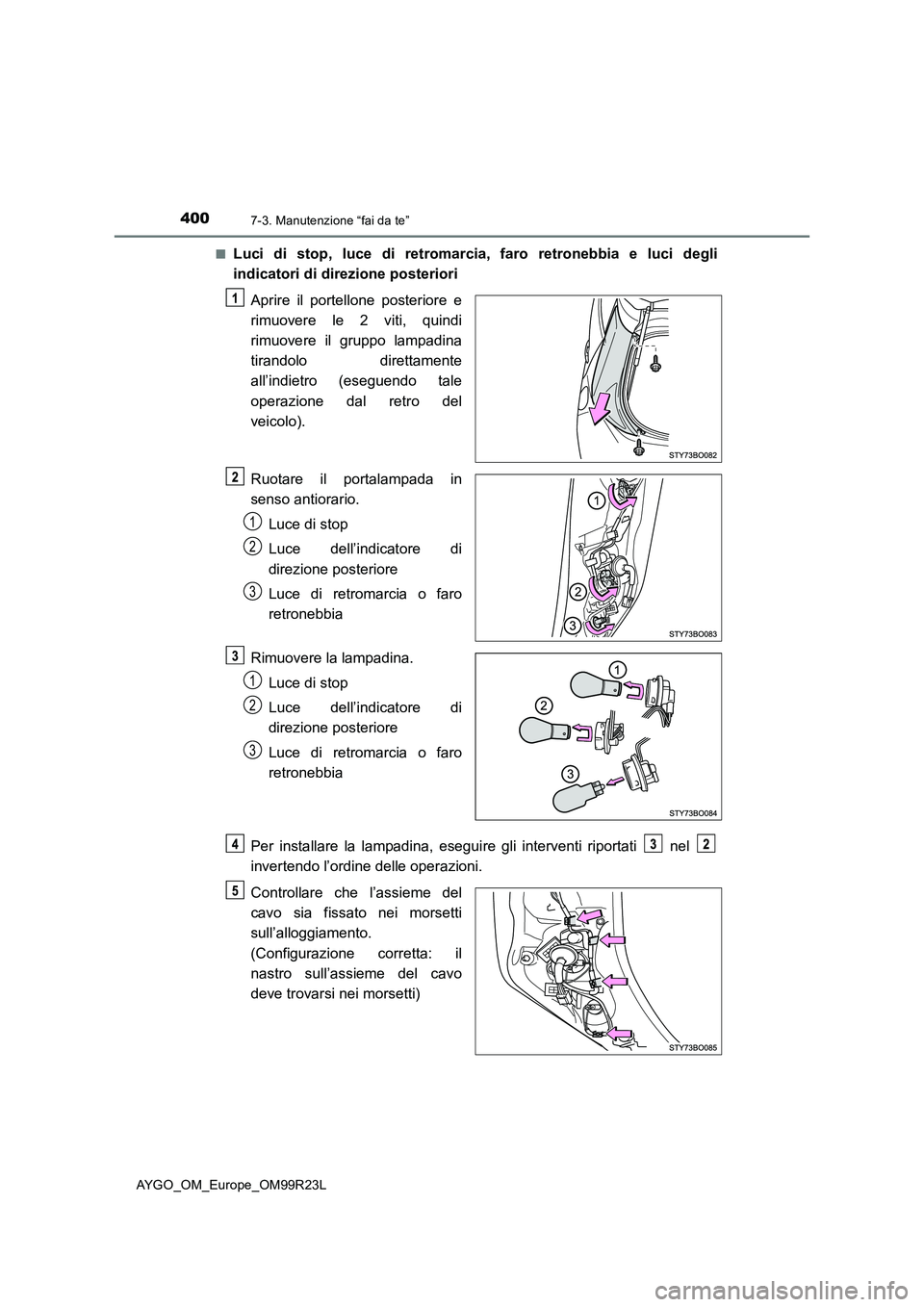

■Luci di stop, luce di retromarcia, faro retronebbia e luci degli
indicatori di direzione posteriori
Aprire il portellone posteriore e
rimuovere le 2 viti, quindi
rimuovere il gruppo lampadina
tirandolo direttamente
all’indietro (eseguendo tale
operazione dal retro del
veicolo).
Ruotare il portalampada in
senso antiorario.
Luce di stop
Luce dell’indicatore di
direzione posteriore
Luce di retromarcia o faro
retronebbia
Rimuovere la lampadina.
Luce di stop
Luce dell’indicatore di
direzione posteriore
Luce di retromarcia o faro
retronebbia
Per installare la lampadina, esegui re gli interventi riportati nel
invertendo l’ordine delle operazioni.
Controllare che l’assieme del
cavo sia fissato nei morsetti
sull’alloggiamento.
(Configurazione corretta: il
nastro sull’assieme del cavo
deve trovarsi nei morsetti)
1
2
3
1
2
3
