TOYOTA AYGO 2019 Manuale duso (in Italian)

3817-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

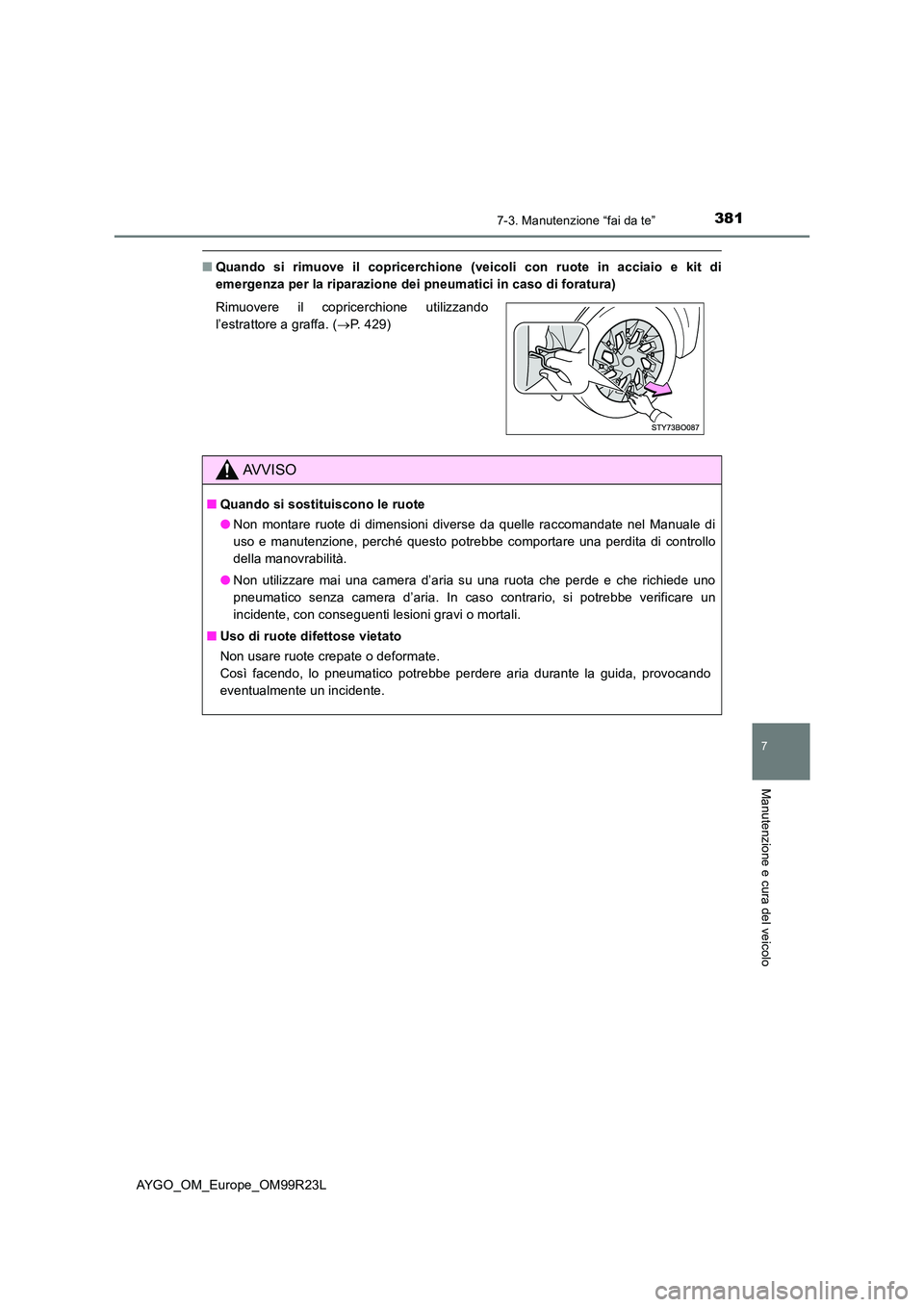

■Quando si rimuove il copricerchione (veicoli con ruote in acciaio e kit di
emergenza per la riparazione dei pneumatici in caso di foratura)
Rimuovere il copricerchione utilizzando
l’estrattore a graffa. ( P. 429)
AVVISO
■Quando si sostituiscono le ruote
● Non montare ruote di dimensioni diverse da quelle raccomandate nel Manuale di
uso e manutenzione, perché questo potrebbe comportare una perdita di controllo
della manovrabilità.
● Non utilizzare mai una camera d’aria su una ruota che perde e che richiede uno
pneumatico senza camera d’aria. In caso contrario, si potrebbe verificare un
incidente, con conseguenti lesioni gravi o mortali.
■ Uso di ruote difettose vietato
Non usare ruote crepate o deformate.
Così facendo, lo pneumatico potrebbe perdere aria durante la guida, provocando
eventualmente un incidente.

3827-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

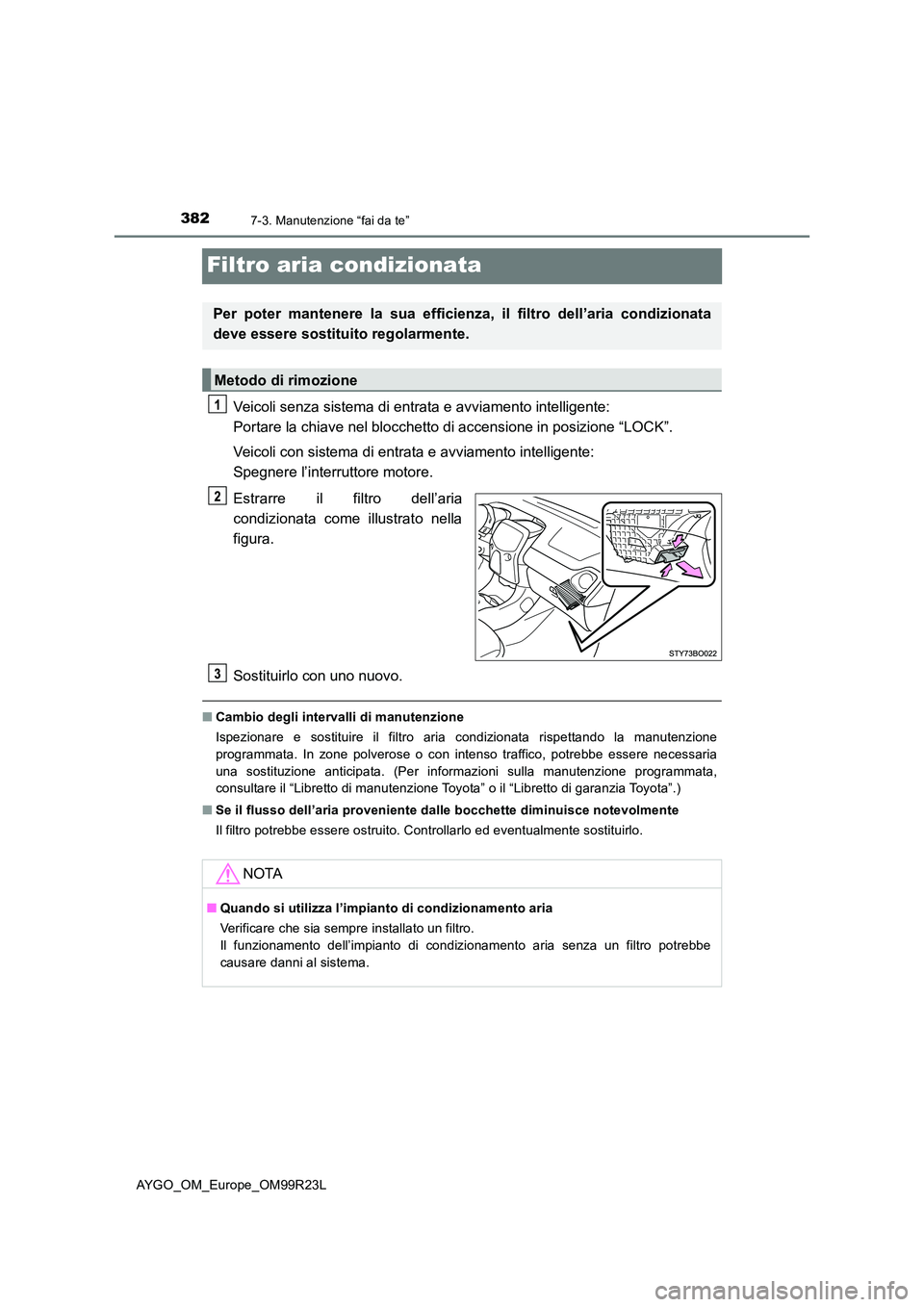

Filtro aria condizionata
Veicoli senza sistema di entrata e avviamento intelligente:
Portare la chiave nel blocchetto di accensione in posizione “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente:
Spegnere l’interruttore motore.
Estrarre il filtro dell’aria
condizionata come illustrato nella
figura.
Sostituirlo con uno nuovo.
■ Cambio degli intervalli di manutenzione
Ispezionare e sostituire il filtro aria condizionata rispettando la manutenzione
programmata. In zone polverose o con intenso traffico, potrebbe essere necessaria
una sostituzione anticipata. (Per informazioni sulla manutenzione programmata,
consultare il “Libretto di manutenzione Toyota” o il “Libretto di garanzia Toyota”.)
■ Se il flusso dell’aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere ostruito. Controllarlo ed eventualmente sostituirlo.
Per poter mantenere la sua efficienza, il filtro dell’aria condizionata
deve essere sostituito regolarmente.
Metodo di rimozione
NOTA
■ Quando si utilizza l’impianto di condizionamento aria
Verificare che sia sempre installato un filtro.
Il funzionamento dell’impianto di condizionamento aria senza un filtro potrebbe
causare danni al sistema.

3837-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

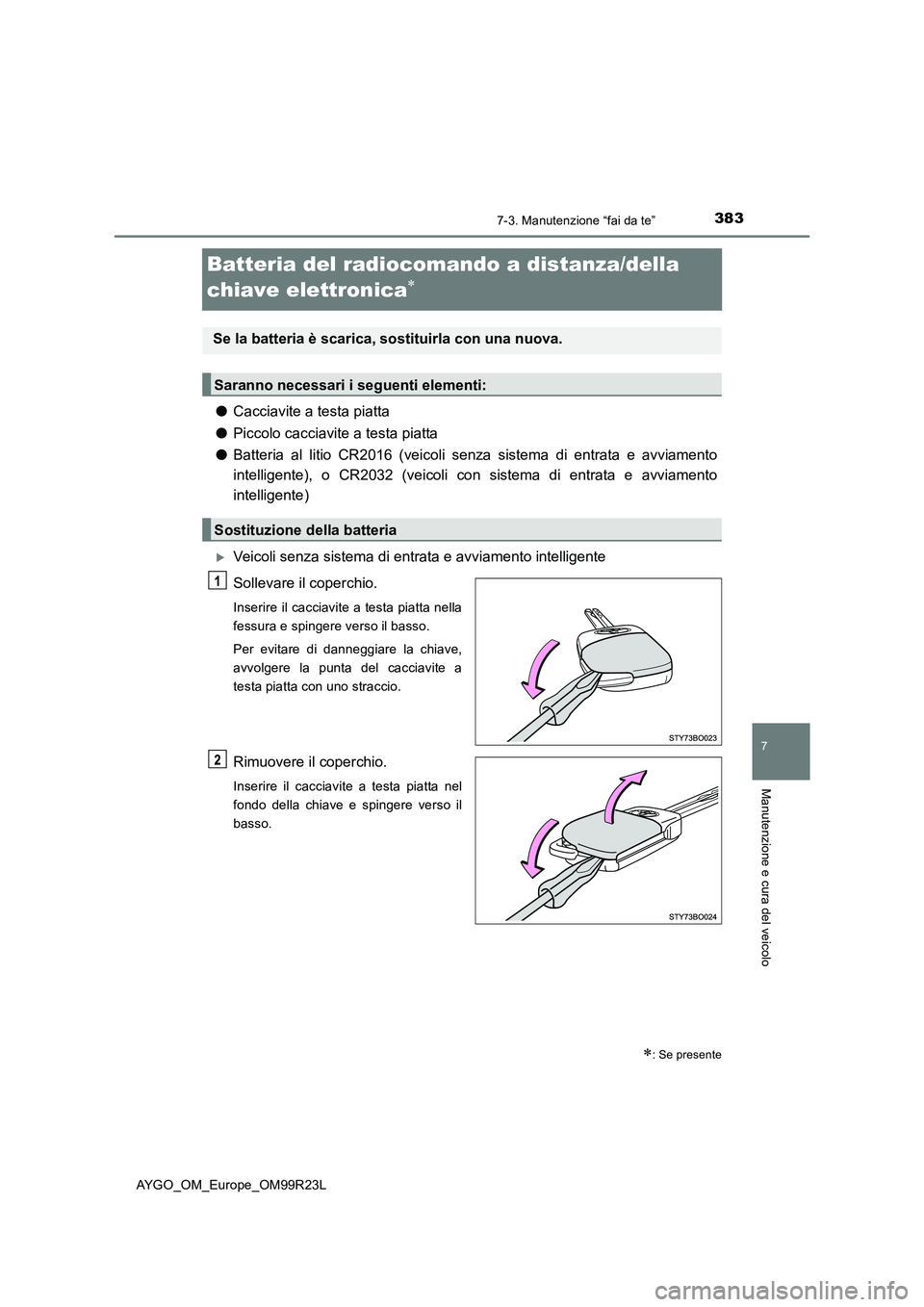

Batteria del radiocomando a distanza/della
chiave elettronica
● Cacciavite a testa piatta
● Piccolo cacciavite a testa piatta
● Batteria al litio CR2016 (veicoli senza sistema di entrata e avviamento
intelligente), o CR2032 (veicoli con sistema di entrata e avviamento
intelligente)
Veicoli senza sistema di entrata e avviamento intelligente
Sollevare il coperchio.
Inserire il cacciavite a testa piatta nella
fessura e spingere verso il basso.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite a
testa piatta con uno straccio.
Rimuovere il coperchio.
Inserire il cacciavite a testa piatta nel
fondo della chiave e spingere verso il
basso.
: Se presente
Se la batteria è scarica, sostituirla con una nuova.
Saranno necessari i seguenti elementi:
Sostituzione della batteria

3847-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

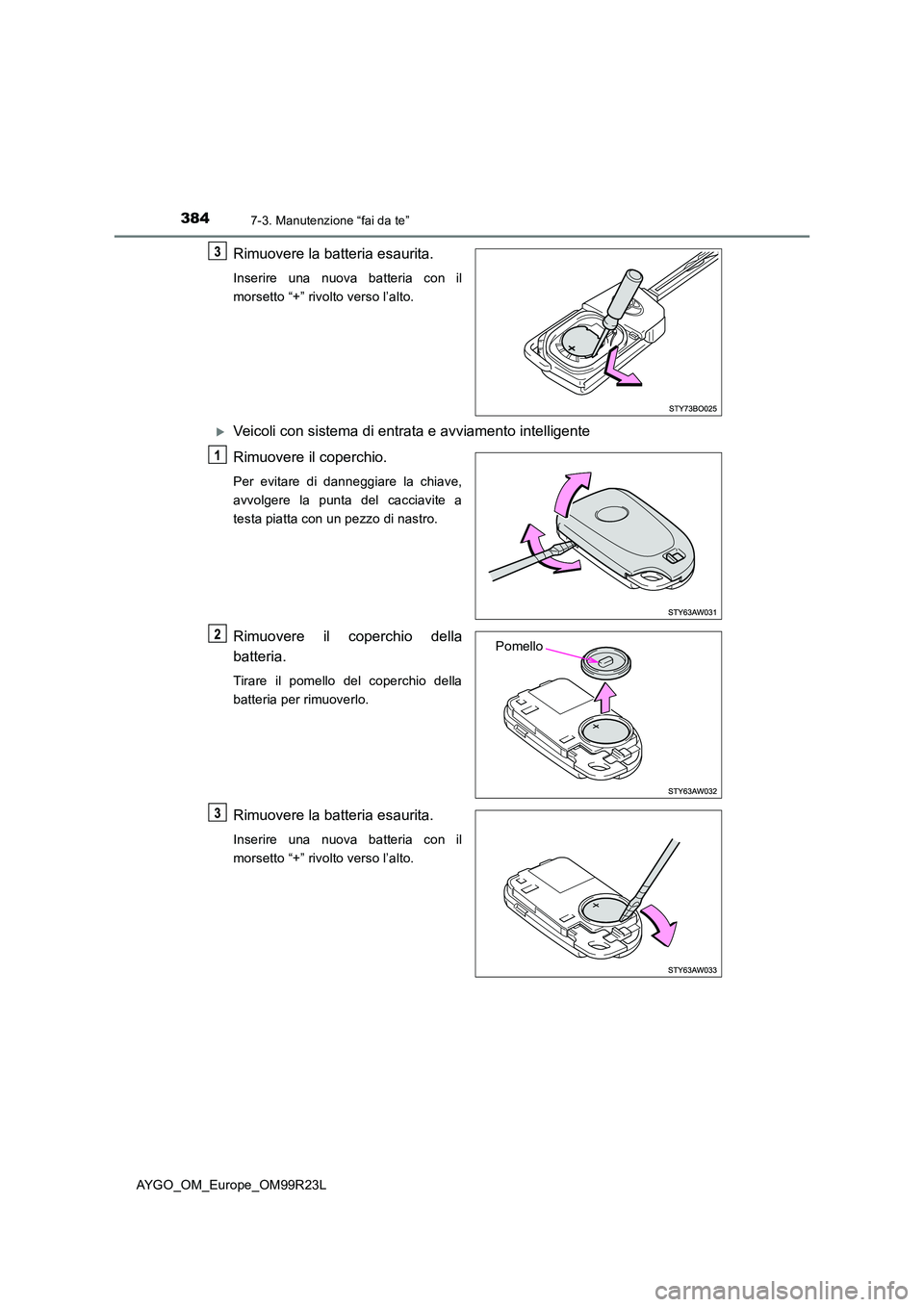

Rimuovere la batteria esaurita.
Inserire una nuova batteria con il
morsetto “+” rivolto verso l’alto.
Veicoli con sistema di entrata e avviamento intelligente
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite a
testa piatta con un pezzo di nastro.
Rimuovere il coperchio della
batteria.
Tirare il pomello del coperchio della
batteria per rimuoverlo.
Rimuovere la batteria esaurita.
Inserire una nuova batteria con il
morsetto “+” rivolto verso l’alto.
Pomello

3857-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

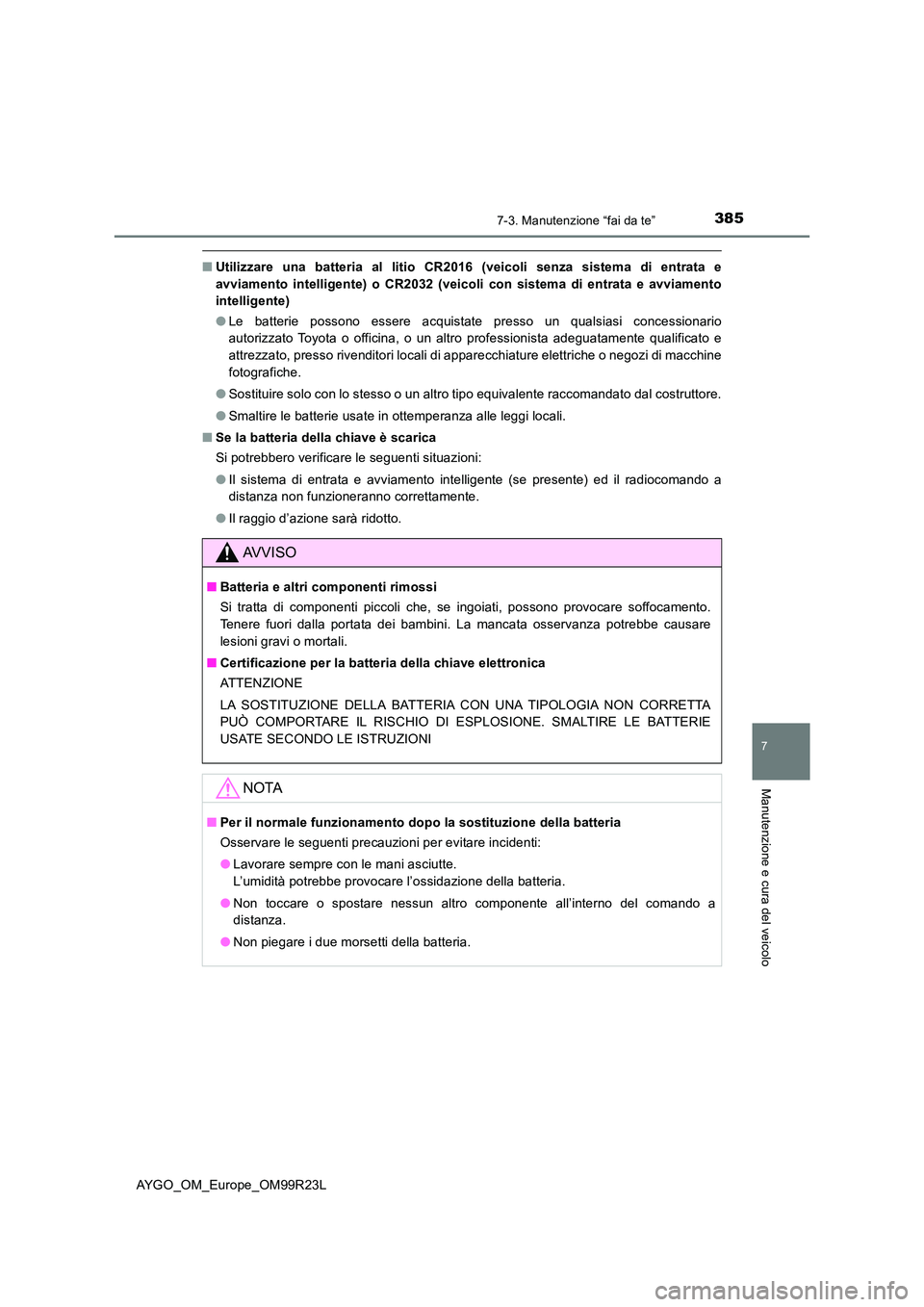

■Utilizzare una batteria al litio CR2016 (veicoli senza sistema di entrata e
avviamento intelligente) o CR2032 (veicoli con sistema di entrata e avviamento
intelligente)
● Le batterie possono essere acquistate presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, presso rivenditori locali di apparecchiature elettriche o negozi di macchine
fotografiche.
● Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
■ Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni:
● Il sistema di entrata e avviamento intelligente (se presente) ed il radiocomando a
distanza non funzioneranno correttamente.
● Il raggio d’azione sarà ridotto.
AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare soffocamento.
Tenere fuori dalla portata dei bambini. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■ Certificazione per la batteria della chiave elettronica
ATTENZIONE
LA SOSTITUZIONE DELLA BATTERIA CON UNA TIPOLOGIA NON CORRETTA
PUÒ COMPORTARE IL RISCHIO DI ESPLOSIONE. SMALTIRE LE BATTERIE
USATE SECONDO LE ISTRUZIONI
NOTA
■ Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità potrebbe provocare l’ossidazione della batteria.
● Non toccare o spostare nessun altro componente all’interno del comando a
distanza.
● Non piegare i due morsetti della batteria.

3867-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

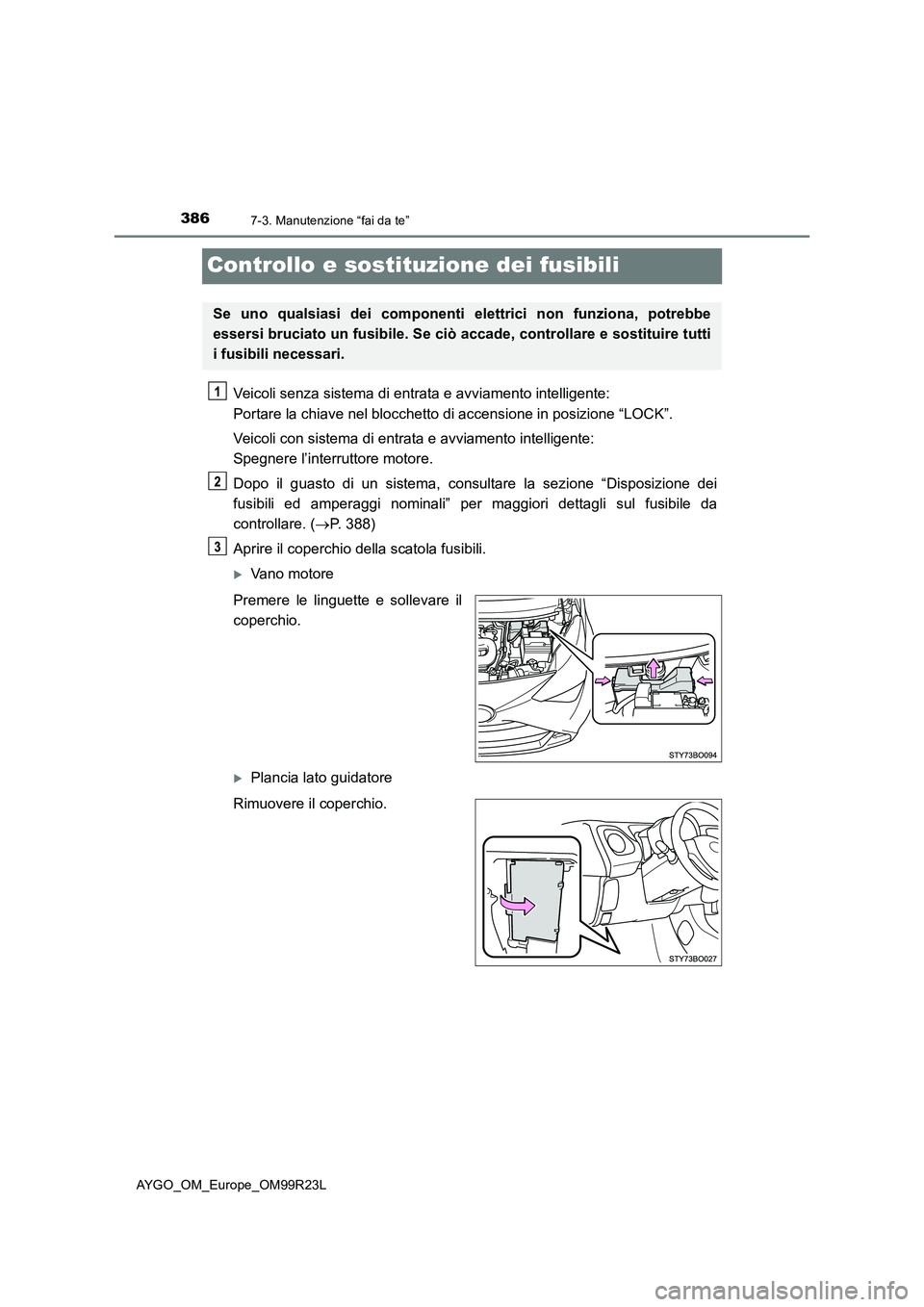

Controllo e sostituzione dei fusibili
Veicoli senza sistema di entrata e avviamento intelligente:
Portare la chiave nel blocchetto di accensione in posizione “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente:
Spegnere l’interruttore motore.
Dopo il guasto di un sistema, consultare la sezione “Disposizione dei
fusibili ed amperaggi nominali” per maggiori dettagli sul fusibile da
controllare. ( P. 388)
Aprire il coperchio della scatola fusibili.
Vano motore
Premere le linguette e sollevare il
coperchio.
Plancia lato guidatore
Rimuovere il coperchio.
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti
i fusibili necessari.

3877-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L

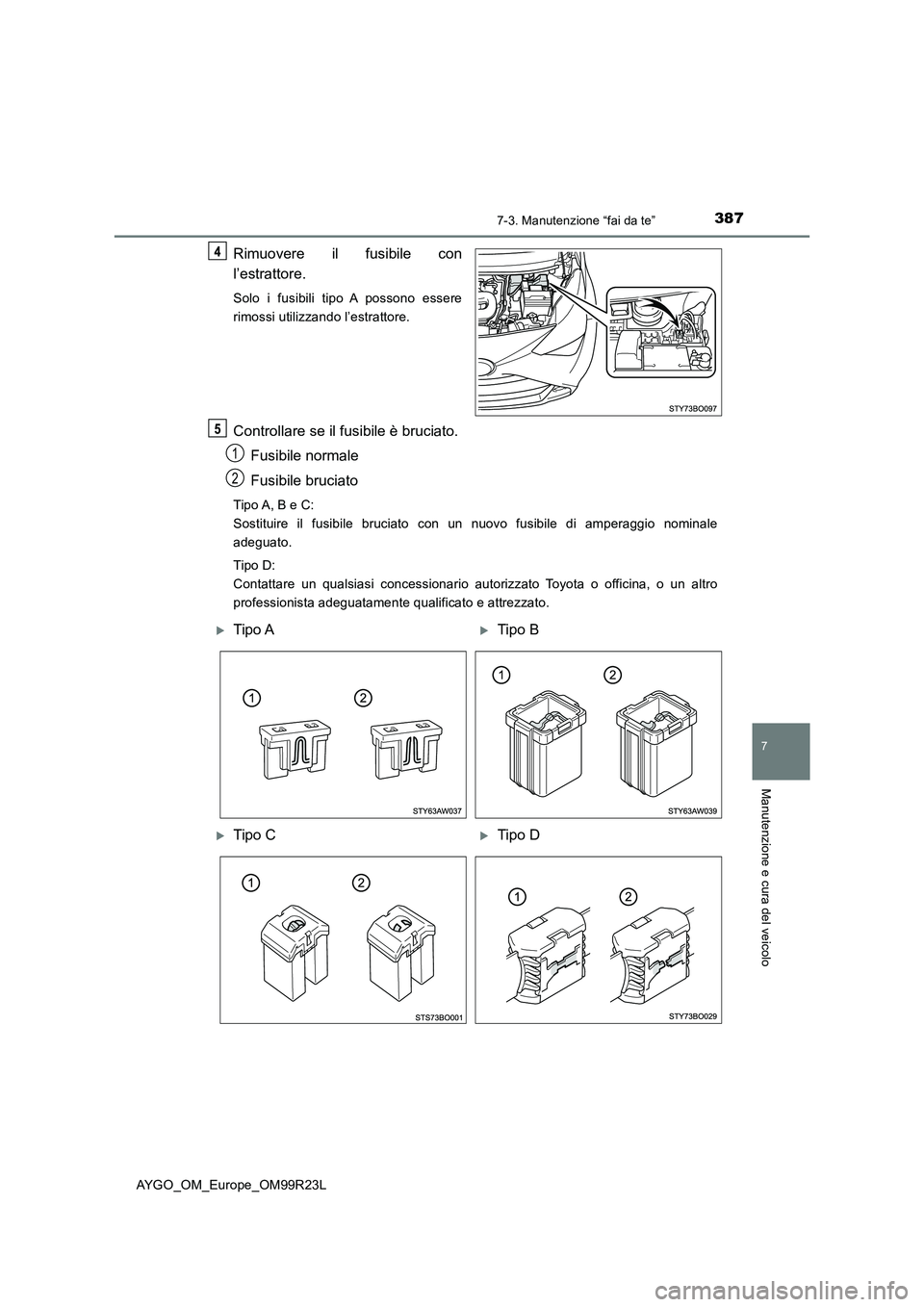

Rimuovere il fusibile con
l’estrattore.
Solo i fusibili tipo A possono essere
rimossi utilizzando l’estrattore.
Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Tipo A, B e C:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale
adeguato.
Tipo D:
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
1
2
Tipo ATipo B
Tipo CTipo D

3887-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

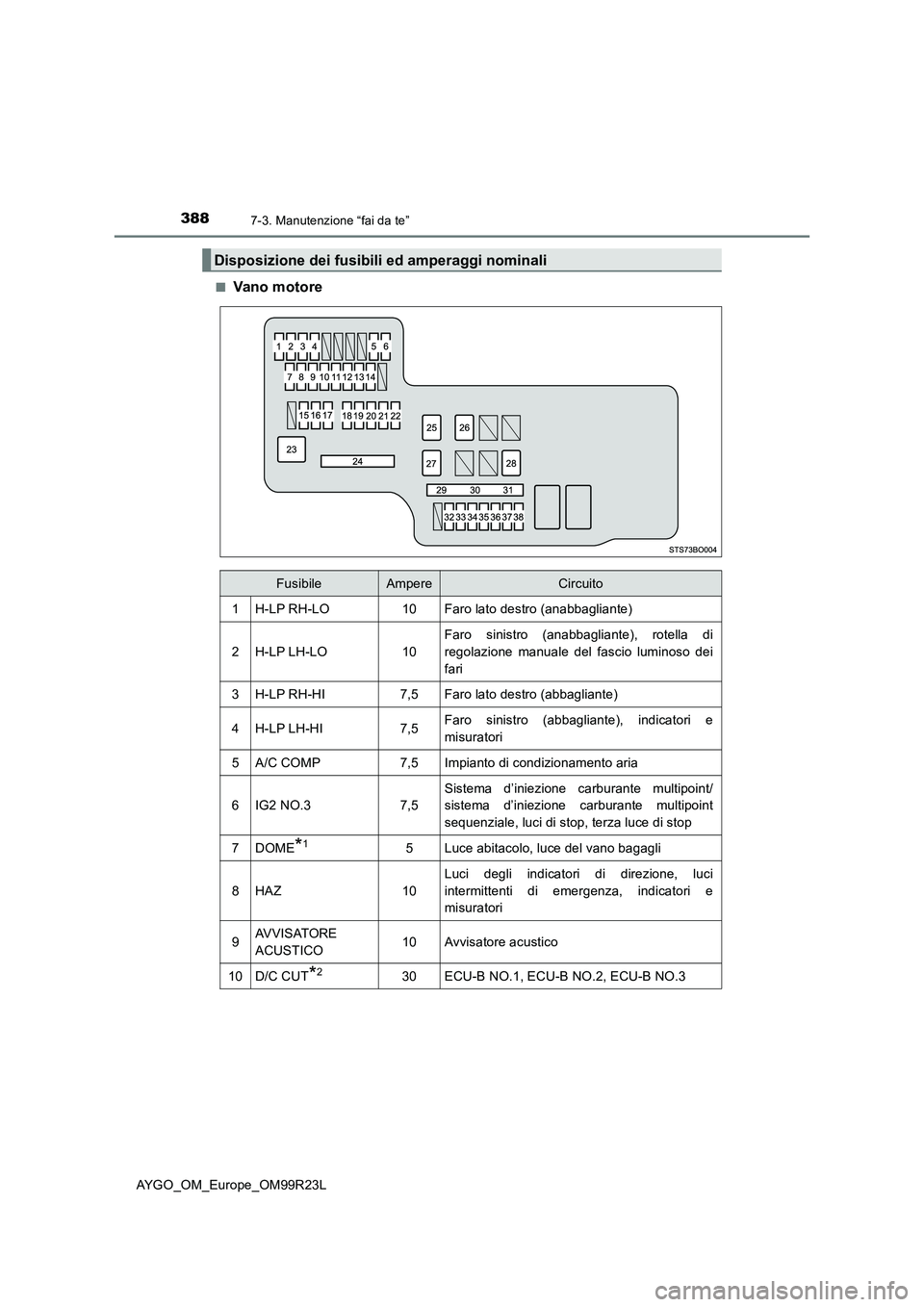

■Vano motore
Disposizione dei fusibili ed amperaggi nominali
FusibileAmpereCircuito
1H-LP RH-LO10Faro lato destro (anabbagliante)
2H-LP LH-LO10
Faro sinistro (anabbagliante), rotella di
regolazione manuale del fascio luminoso dei
fari
3H-LP RH-HI7,5Faro lato destro (abbagliante)
4H-LP LH-HI7,5Faro sinistro (abbagliante), indicatori e
misuratori
5A/C COMP7,5Impianto di condizionamento aria
6IG2 NO.37,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale, luci di stop, terza luce di stop
7DOME*15Luce abitacolo, luce del vano bagagli
8HAZ10
Luci degli indicatori di direzione, luci
intermittenti di emergenza, indicatori e
misuratori
9AVVISATORE
ACUSTICO10Avvisatore acustico
10D/C CUT*230ECU-B NO.1, ECU-B NO.2, ECU-B NO.3

3897-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM99R23L
11ECU-B NO.4*17,5Cambio manuale multi-modalità
12AM2 NO.27,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale
13AM2 NO.37,5Sistema di entrata e avviamento intelligente
14ICS*27,5Sistema di carica
15ST30Circuito di avviamento
16STRG LOCK7,5Sistema bloccasterzo
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
18WIPER-S*27,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale
19STA7,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale, sistema di avviamento, cambio
manuale multi-modalità, sistema di
spegnimento e avviamento intelligente
20ECU-B NO.315Impianto audio, sistema di entrata e
avviamento intelligente
21ECU-B NO.17,5Indicatori e misuratori
22ECU-B NO.27,5Sistema di controllo stabilità veicolo
23J/B60Scatola fusibili della strumentazione
24ALT125
DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP,
ABS NO.1, ABS NO.2, RDI NO.1, FOG FR,
DRL
25
AMT*150Cambio manuale multi-modalità
BBC*240Sistema di spegnimento e avviamento
intelligente
FusibileAmpereCircuito

3907-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM99R23L

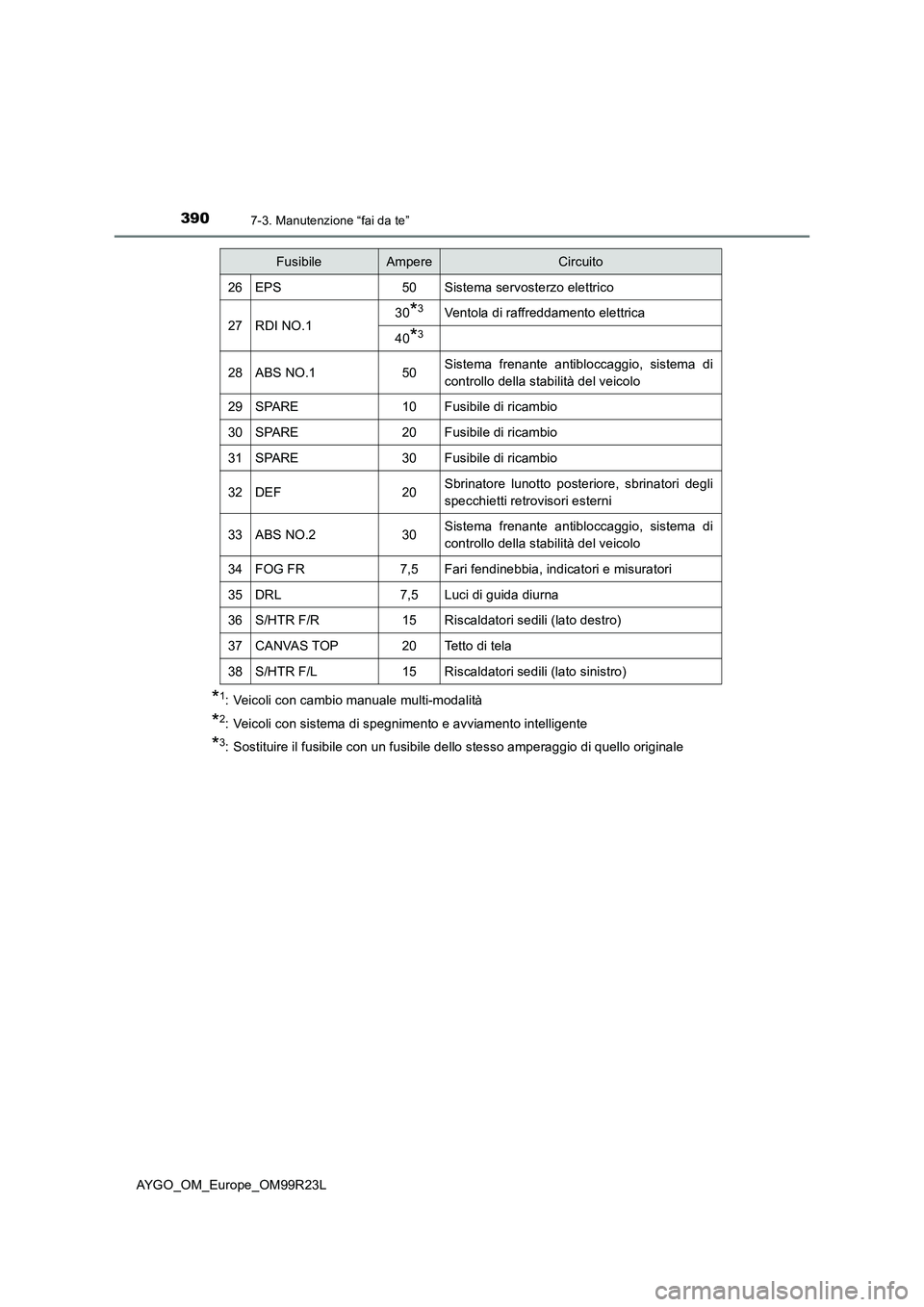

*1: Veicoli con cambio manuale multi-modalità
*2: Veicoli con sistema di spegnimento e avviamento intelligente
*3: Sostituire il fusibile con un fusibile dello stesso amperaggio di quello originale
26EPS50Sistema servosterzo elettrico
27RDI NO.130*3Ventola di raffreddamento elettrica
40*3
28ABS NO.150Sistema frenante antibloccaggio, sistema di
controllo della stabilità del veicolo
29SPARE10Fusibile di ricambio
30SPARE20Fusibile di ricambio
31SPARE30Fusibile di ricambio
32DEF20Sbrinatore lunotto posteriore, sbrinatori degli
specchietti retrovisori esterni
33ABS NO.230Sistema frenante antibloccaggio, sistema di
controllo della stabilità del veicolo
34FOG FR7,5Fari fendinebbia, indicatori e misuratori
35DRL7,5Luci di guida diurna
36S/HTR F/R15Riscaldatori sedili (lato destro)
37CANVAS TOP20Tetto di tela
38S/HTR F/L15Riscaldatori sedili (lato sinistro)
FusibileAmpereCircuito
