TOYOTA BZ4X 2022 Betriebsanleitungen (in German)

509
7
Owners Manual_Europe_M9A336_de

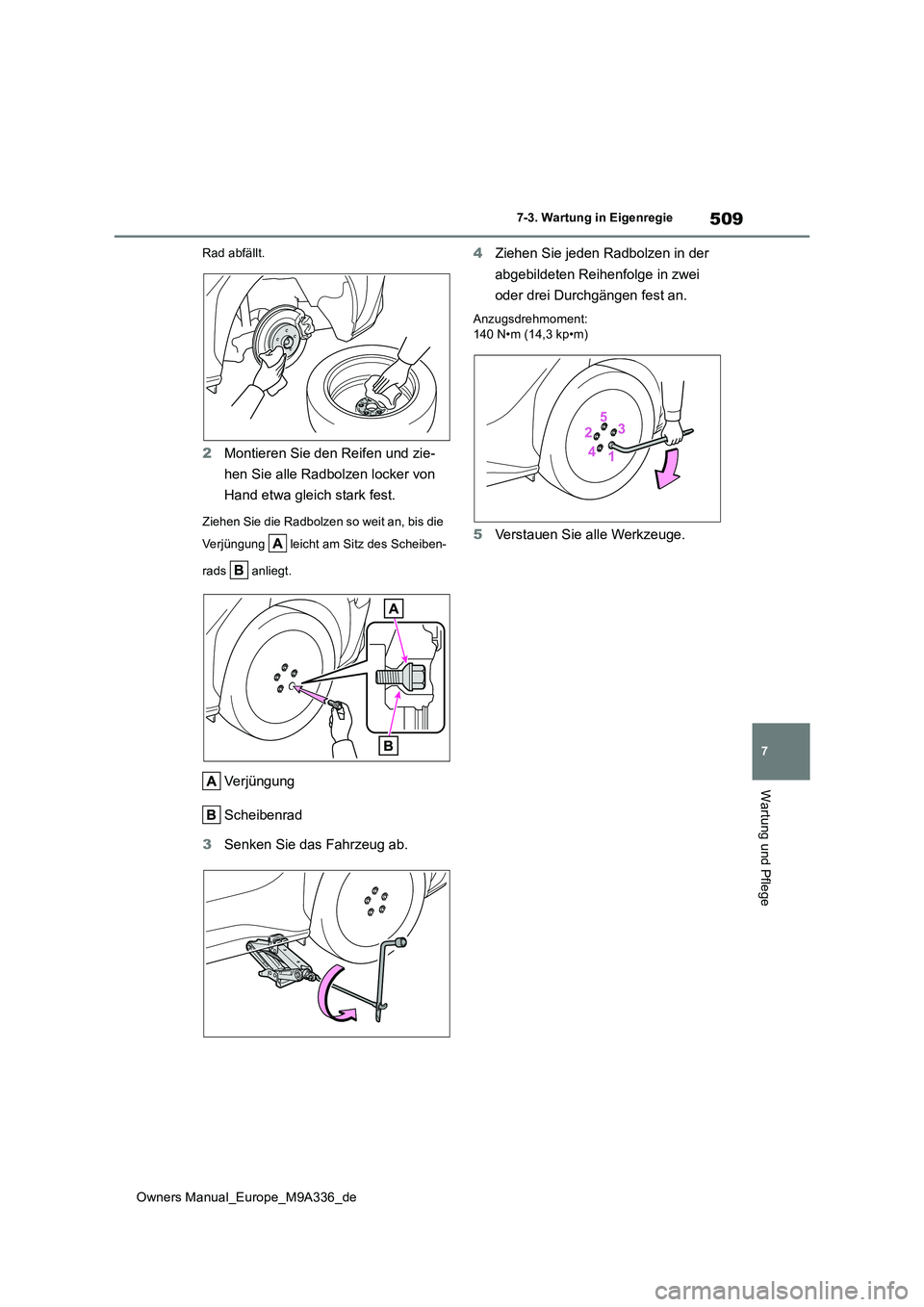

7-3. Wartung in Eigenregie
Wartung und Pflege
Rad abfällt.
2Montieren Sie den Reifen und zie-
hen Sie alle Radbolzen locker von
Hand etwa gleich stark fest.
Ziehen Sie die Radbolzen so weit an, bis die
Verjüngung leicht am Sitz des Scheiben-
rads anliegt.
Verjüngung
Scheibenrad
3 Senken Sie das Fahrzeug ab.
4 Ziehen Sie jeden Radbolzen in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment: 140 N•m (14,3 kp•m)
5 Verstauen Sie alle Werkzeuge.

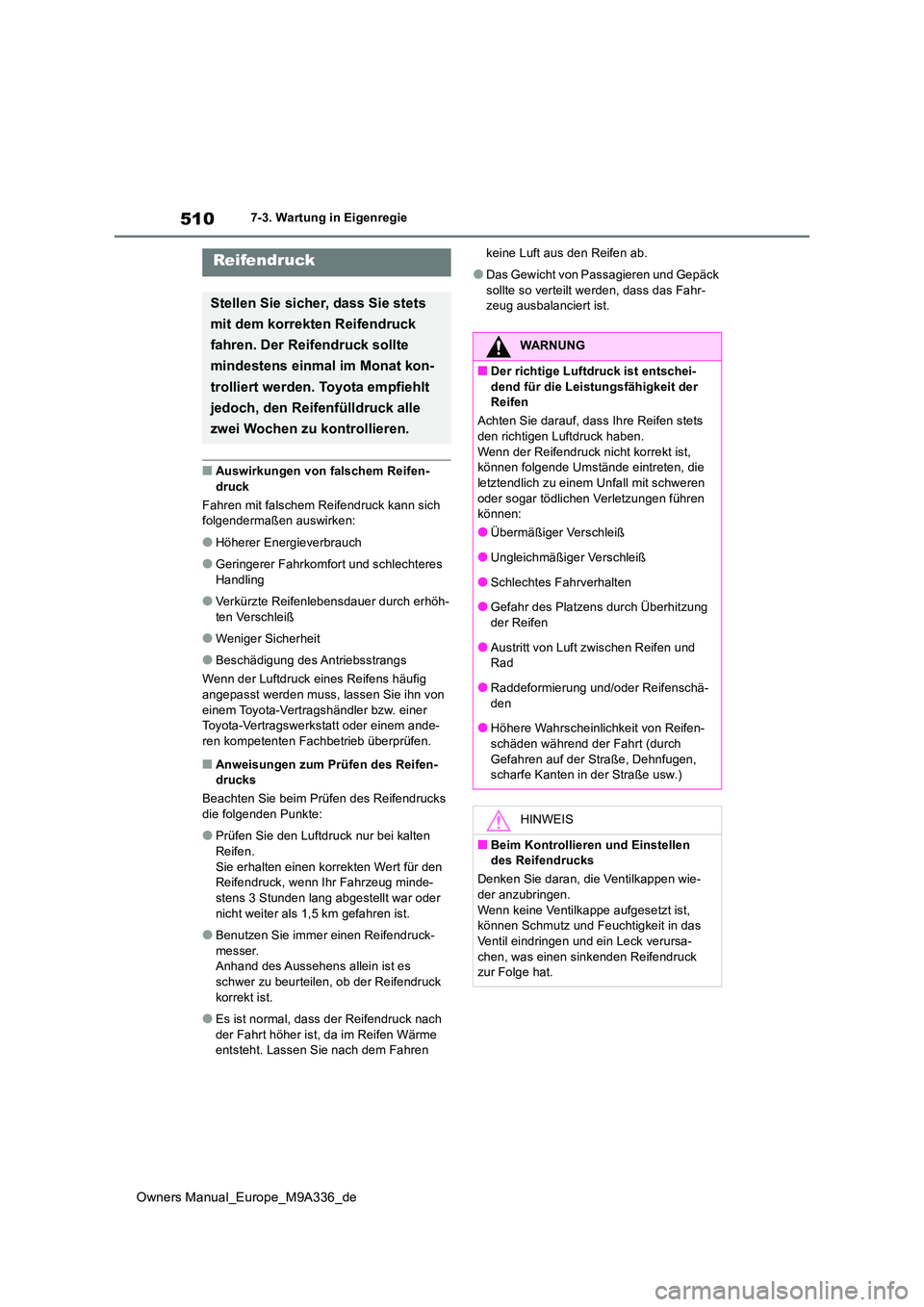

510
Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie
■Auswirkungen von falschem Reifen- druck
Fahren mit falschem Reifendruck kann sich folgendermaßen auswirken:
●Höherer Energieverbrauch
●Geringerer Fahrkomfort und schlechteres Handling
●Verkürzte Reifenlebensdauer durch erhöh-ten Verschleiß
●Weniger Sicherheit
●Beschädigung des Antriebsstrangs
Wenn der Luftdruck eines Reifens häufig
angepasst werden muss, lassen Sie ihn von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■Anweisungen zum Prüfen des Reifen- drucks
Beachten Sie beim Prüfen des Reifendrucks die folgenden Punkte:
●Prüfen Sie den Luftdruck nur bei kalten Reifen.
Sie erhalten einen korrekten Wert für den Reifendruck, wenn Ihr Fahrzeug minde-stens 3 Stunden lang abgestellt war oder
nicht weiter als 1,5 km gefahren ist.
●Benutzen Sie immer einen Reifendruck-
messer. Anhand des Aussehens allein ist es schwer zu beurteilen, ob der Reifendruck
korrekt ist.
●Es ist normal, dass der Reifendruck nach
der Fahrt höher ist, da im Reifen Wärme entsteht. Lassen Sie nach dem Fahren
keine Luft aus den Reifen ab.
●Das Gewicht von Passagieren und Gepäck
sollte so verteilt werden, dass das Fahr- zeug ausbalanciert ist.
Reifendruck
Stellen Sie sicher, dass Sie stets
mit dem korrekten Reifendruck
fahren. Der Reifendruck sollte
mindestens einmal im Monat kon-
trolliert werden. Toyota empfiehlt
jedoch, den Reifenfülldruck alle
zwei Wochen zu kontrollieren.
WARNUNG
■Der richtige Luftdruck ist entschei-
dend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn der Reifendruck nicht korrekt ist, können folgende Umstände eintreten, die letztendlich zu einem Unfall mit schweren
oder sogar tödlichen Verletzungen führen können:
●Übermäßiger Verschleiß
●Ungleichmäßiger Verschleiß
●Schlechtes Fahrverhalten
●Gefahr des Platzens durch Überhitzung der Reifen
●Austritt von Luft zwischen Reifen und Rad
●Raddeformierung und/oder Reifenschä-
den
●Höhere Wahrscheinlichkeit von Reifen-
schäden während der Fahrt (durch Gefahren auf der Straße, Dehnfugen, scharfe Kanten in der Straße usw.)
HINWEIS
■Beim Kontrollieren und Einstellen des Reifendrucks
Denken Sie daran, die Ventilkappen wie- der anzubringen.
Wenn keine Ventilkappe aufgesetzt ist, können Schmutz und Feuchtigkeit in das Ventil eindringen und ein Leck verursa-
chen, was einen sinkenden Reifendruck zur Folge hat.

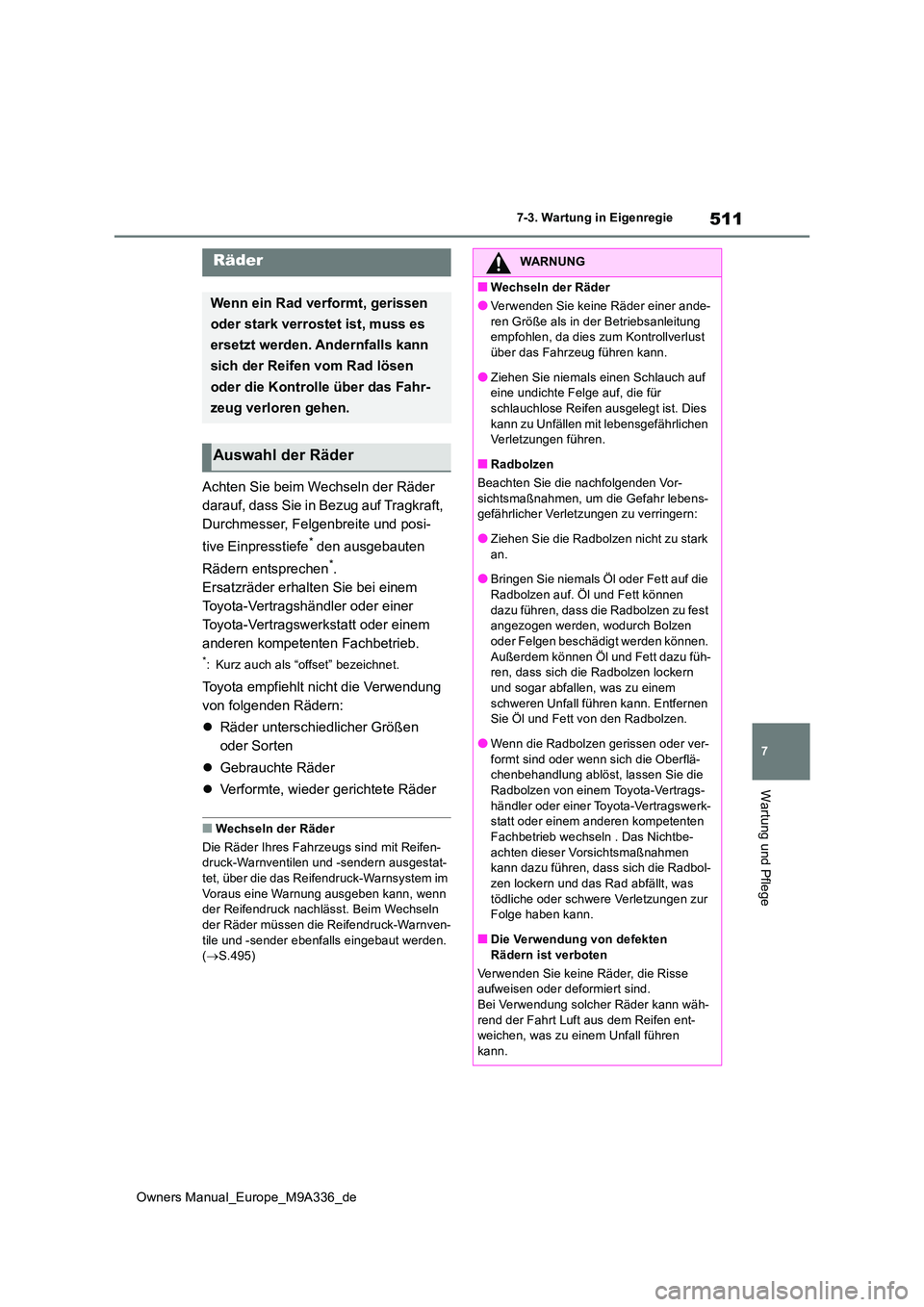

511
7
Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie
Wartung und Pflege
Achten Sie beim Wechseln der Räder
darauf, dass Sie in Bezug auf Tragkraft,
Durchmesser, Felgenbreite und posi-
tive Einpresstiefe* den ausgebauten
Rädern entsprechen*.
Ersatzräder erhalten Sie bei einem
Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung
von folgenden Rädern:
 Räder unterschiedlicher Größen
oder Sorten
 Gebrauchte Räder
 Verformte, wieder gerichtete Räder
■Wechseln der Räder
Die Räder Ihres Fahrzeugs sind mit Reifen- druck-Warnventilen und -sendern ausgestat-tet, über die das Reifendruck-Warnsystem im
Voraus eine Warnung ausgeben kann, wenn der Reifendruck nachlässt. Beim Wechseln der Räder müssen die Reifendruck-Warnven-
tile und -sender ebenfalls eingebaut werden. ( S.495)
Räder
Wenn ein Rad verformt, gerissen
oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann
sich der Reifen vom Rad lösen
oder die Kontrolle über das Fahr-
zeug verloren gehen.
Auswahl der Räder
WARNUNG
■Wechseln der Räder
●Verwenden Sie keine Räder einer ande-
ren Größe als in der Betriebsanleitung empfohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
●Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für schlauchlose Reifen ausgelegt ist. Dies
kann zu Unfällen mit lebensgefährlichen Verletzungen führen.
■Radbolzen
Beachten Sie die nachfolgenden Vor-
sichtsmaßnahmen, um die Gefahr lebens- gefährlicher Verletzungen zu verringern:
●Ziehen Sie die Radbolzen nicht zu stark
an.
●Bringen Sie niemals Öl oder Fett auf die Radbolzen auf. Öl und Fett können
dazu führen, dass die Radbolzen zu fest angezogen werden, wodurch Bolzen oder Felgen beschädigt werden können.
Außerdem können Öl und Fett dazu füh- ren, dass sich die Radbolzen lockern und sogar abfallen, was zu einem
schweren Unfall führen kann. Entfernen Sie Öl und Fett von den Radbolzen.
●Wenn die Radbolzen gerissen oder ver-formt sind oder wenn sich die Oberflä-chenbehandlung ablöst, lassen Sie die
Radbolzen von einem Toyota-Vertrags- händler oder einer Toyota-Vertragswerk-statt oder einem anderen kompetenten
Fachbetrieb wechseln . Das Nichtbe- achten dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die Radbol-
zen lockern und das Rad abfällt, was tödliche oder schwere Verletzungen zur Folge haben kann.
■Die Verwendung von defekten Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind.
Bei Verwendung solcher Räder kann wäh- rend der Fahrt Luft aus dem Reifen ent-weichen, was zu einem Unfall führen
kann.

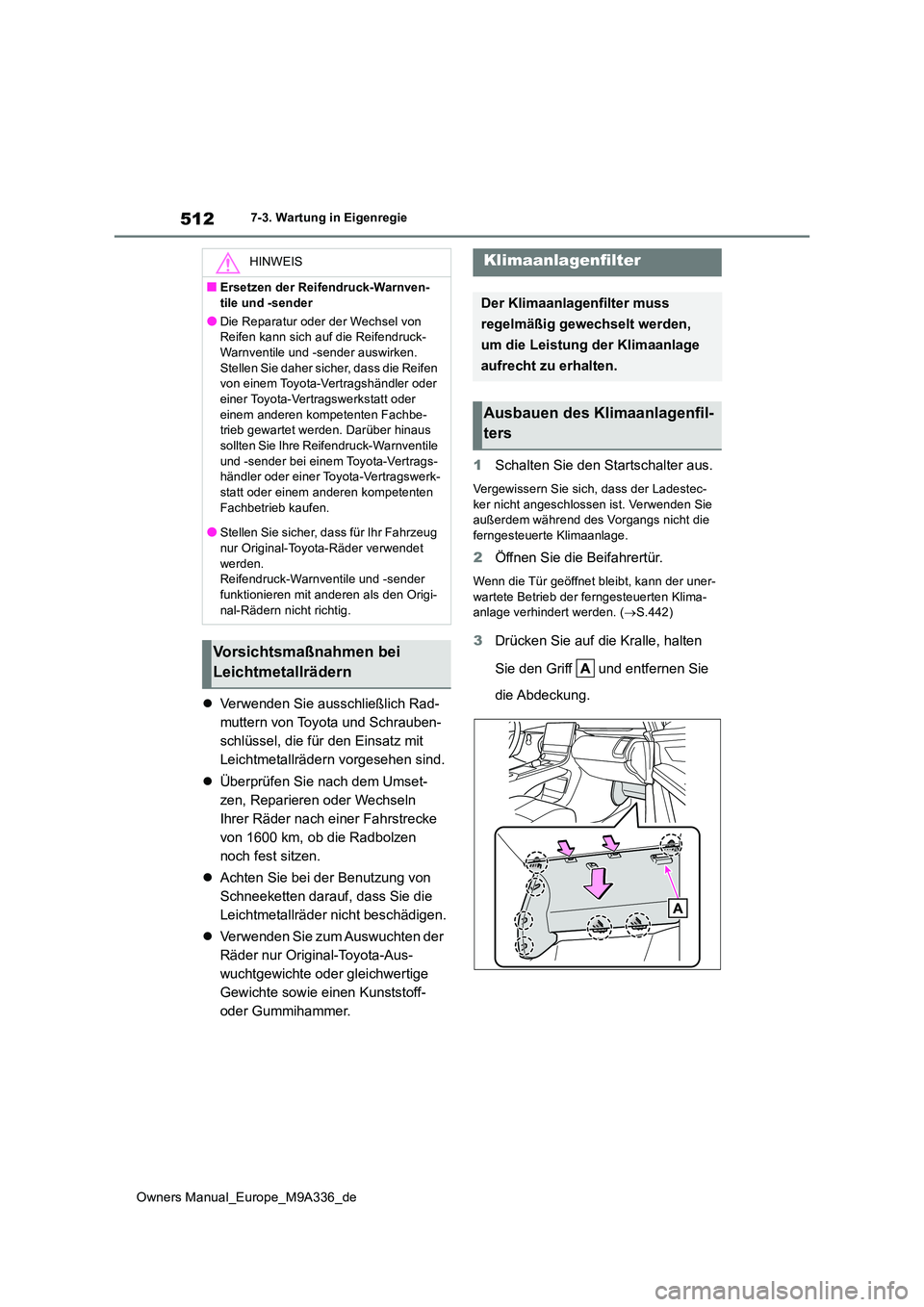

512
Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie
Verwenden Sie ausschließlich Rad-
muttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit
Leichtmetallrädern vorgesehen sind.
 Überprüfen Sie nach dem Umset-
zen, Reparieren oder Wechseln
Ihrer Räder nach einer Fahrstrecke
von 1600 km, ob die Radbolzen
noch fest sitzen.
 Achten Sie bei der Benutzung von
Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
 Verwenden Sie zum Auswuchten der
Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Gewichte sowie einen Kunststoff-
oder Gummihammer.
1 Schalten Sie den Startschalter aus.
Vergewissern Sie sich, dass der Ladestec-
ker nicht angeschlossen ist. Verwenden Sie außerdem während des Vorgangs nicht die ferngesteuerte Klimaanlage.
2 Öffnen Sie die Beifahrertür.
Wenn die Tür geöffnet bleibt, kann der uner-
wartete Betrieb der ferngesteuerten Klima- anlage verhindert werden. ( S.442)
3Drücken Sie auf die Kralle, halten
Sie den Griff und entfernen Sie
die Abdeckung.
HINWEIS
■Ersetzen der Reifendruck-Warnven-
tile und -sender
●Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warnventile und -sender auswirken.
Stellen Sie daher sicher, dass die Reifen von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbe- trieb gewartet werden. Darüber hinaus sollten Sie Ihre Reifendruck-Warnventile
und -sender bei einem Toyota-Vertrags- händler oder einer Toyota-Vertragswerk-statt oder einem anderen kompetenten
Fachbetrieb kaufen.
●Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet
werden. Reifendruck-Warnventile und -sender funktionieren mit anderen als den Origi-
nal-Rädern nicht richtig.
Vorsichtsmaßnahmen bei
Leichtmetallrädern
Klimaanlagenfilter
Der Klimaanlagenfilter muss
regelmäßig gewechselt werden,
um die Leistung der Klimaanlage
aufrecht zu erhalten.
Ausbauen des Klimaanlagenfil-
ters

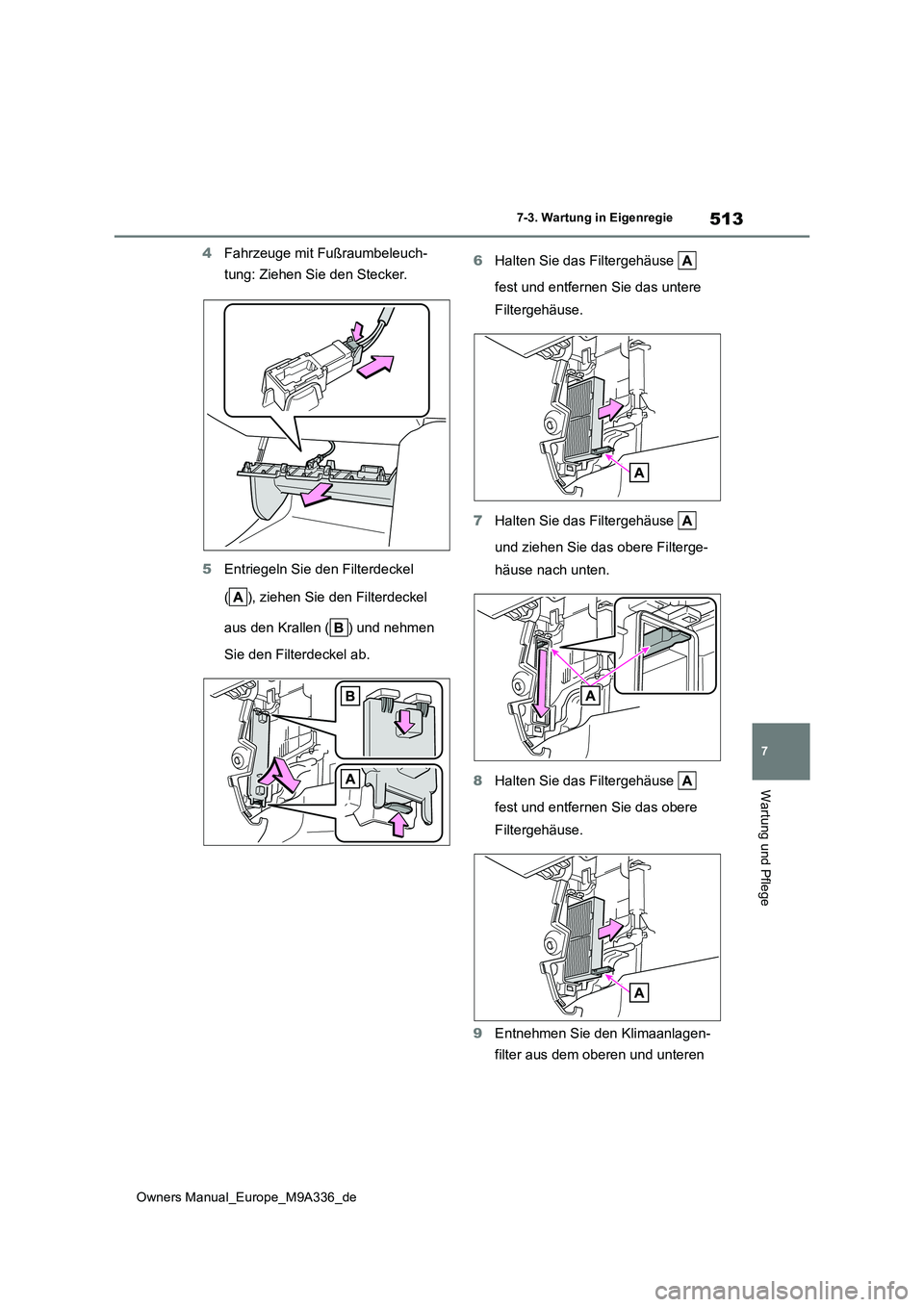

513
7
Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie
Wartung und Pflege
4Fahrzeuge mit Fußraumbeleuch-
tung: Ziehen Sie den Stecker.
5 Entriegeln Sie den Filterdeckel
( ), ziehen Sie den Filterdeckel
aus den Krallen ( ) und nehmen
Sie den Filterdeckel ab.
6 Halten Sie das Filtergehäuse
fest und entfernen Sie das untere
Filtergehäuse.
7 Halten Sie das Filtergehäuse
und ziehen Sie das obere Filterge-
häuse nach unten.
8 Halten Sie das Filtergehäuse
fest und entfernen Sie das obere
Filtergehäuse.
9 Entnehmen Sie den Klimaanlagen-
filter aus dem oberen und unteren

514

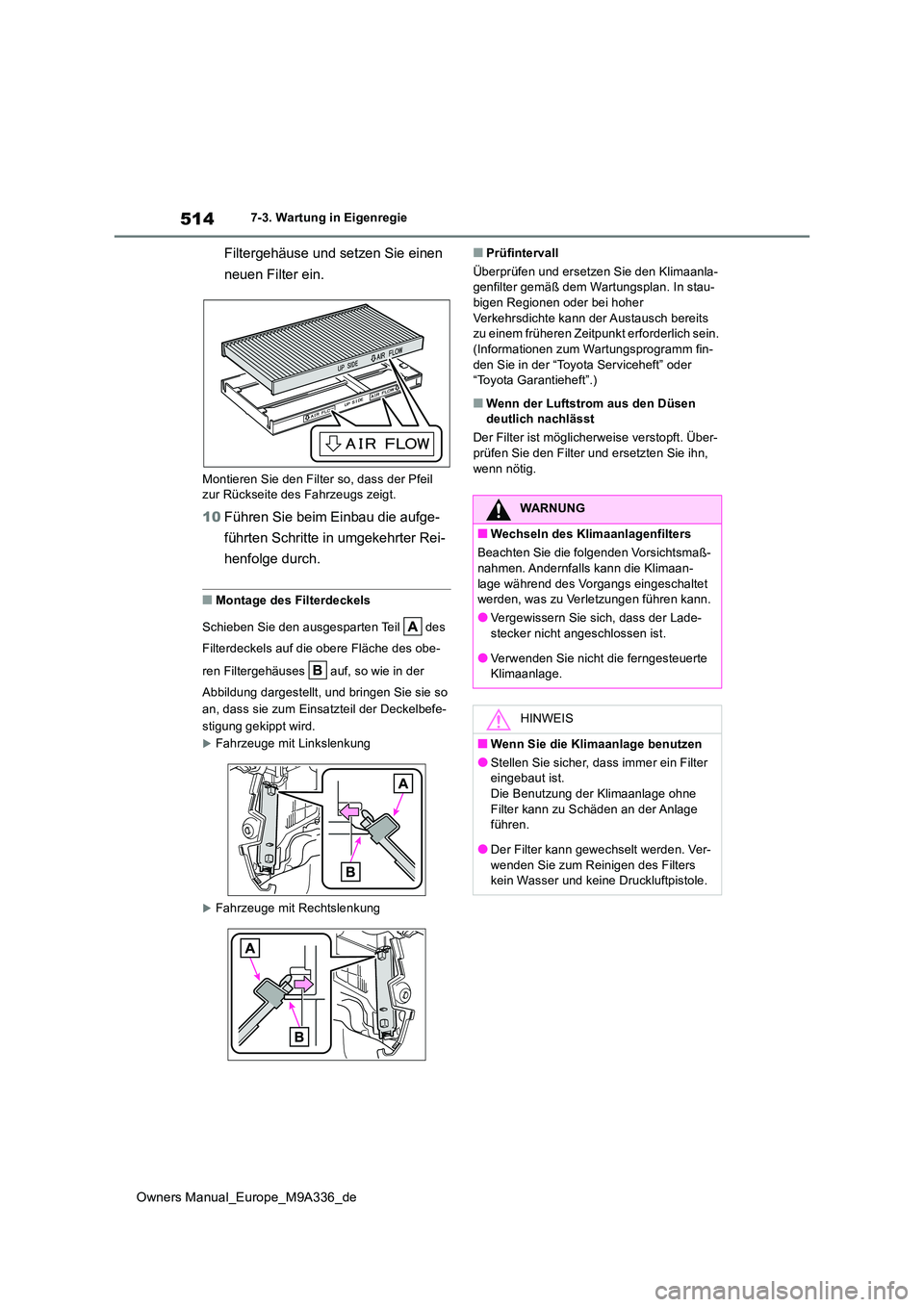

Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie
Filtergehäuse und setzen Sie einen
neuen Filter ein.
Montieren Sie den Filter so, dass der Pfeil zur Rückseite des Fahrzeugs zeigt.
10 Führen Sie beim Einbau die aufge-
führten Schritte in umgekehrter Rei-
henfolge durch.
■Montage des Filterdeckels
Schieben Sie den ausgesparten Teil des
Filterdeckels auf die obere Fläche des obe-
ren Filtergehäuses auf, so wie in der
Abbildung dargestellt, und bringen Sie sie so
an, dass sie zum Einsatzteil der Deckelbefe-
stigung gekippt wird.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanla- genfilter gemäß dem Wartungsplan. In stau-bigen Regionen oder bei hoher
Verkehrsdichte kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungsprogramm fin-
den Sie in der “Toyota Serviceheft” oder “Toyota Garantieheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Über-
prüfen Sie den Filter und ersetzten Sie ihn, wenn nötig.
WARNUNG
■Wechseln des Klimaanlagenfilters
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Andernfalls kann die Klimaan- lage während des Vorgangs eingeschaltet werden, was zu Verletzungen führen kann.
●Vergewissern Sie sich, dass der Lade-
stecker nicht angeschlossen ist.
●Verwenden Sie nicht die ferngesteuerte Klimaanlage.
HINWEIS
■Wenn Sie die Klimaanlage benutzen
●Stellen Sie sicher, dass immer ein Filter eingebaut ist.
Die Benutzung der Klimaanlage ohne Filter kann zu Schäden an der Anlage führen.
●Der Filter kann gewechselt werden. Ver-wenden Sie zum Reinigen des Filters kein Wasser und keine Druckluftpistole.

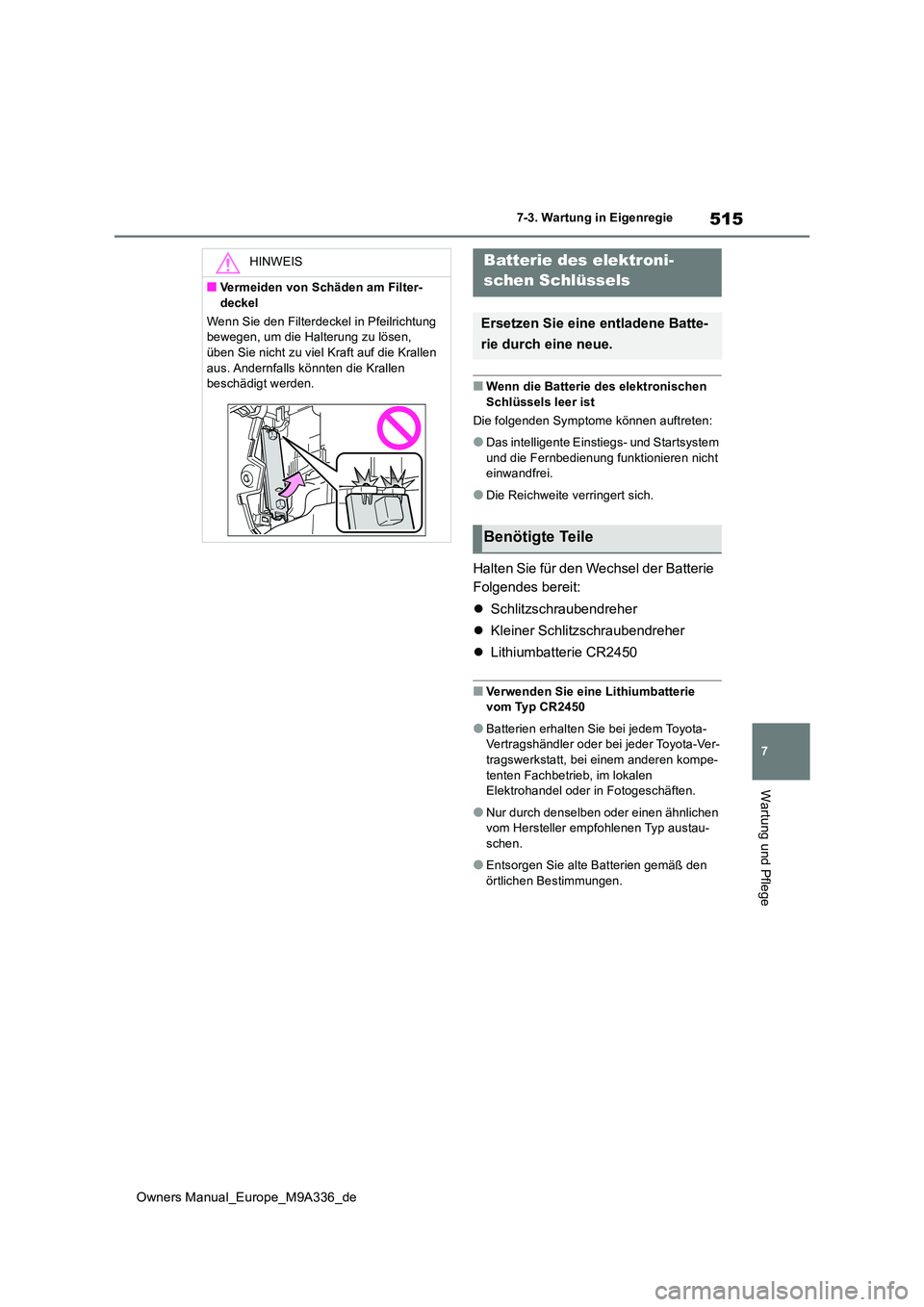

515
7
Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie
Wartung und Pflege
■Wenn die Batterie des elektronischen
Schlüssels leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- und Startsystem
und die Fernbedienung funktionieren nicht einwandfrei.
●Die Reichweite verringert sich.
Halten Sie für den Wechsel der Batterie
Folgendes bereit:
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithiumbatterie CR2450
■Verwenden Sie eine Lithiumbatterie vom Typ CR2450
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler oder bei jeder Toyota-Ver-
tragswerkstatt, bei einem anderen kompe- tenten Fachbetrieb, im lokalen Elektrohandel oder in Fotogeschäften.
●Nur durch denselben oder einen ähnlichen vom Hersteller empfohlenen Typ austau-
schen.
●Entsorgen Sie alte Batterien gemäß den
örtlichen Bestimmungen.
HINWEIS
■Vermeiden von Schäden am Filter-
deckel
Wenn Sie den Filterdeckel in Pfeilrichtung bewegen, um die Halterung zu lösen, üben Sie nicht zu viel Kraft auf die Krallen
aus. Andernfalls könnten die Krallen beschädigt werden.
Batterie des elektroni-
schen Schlüssels
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Benötigte Teile

516

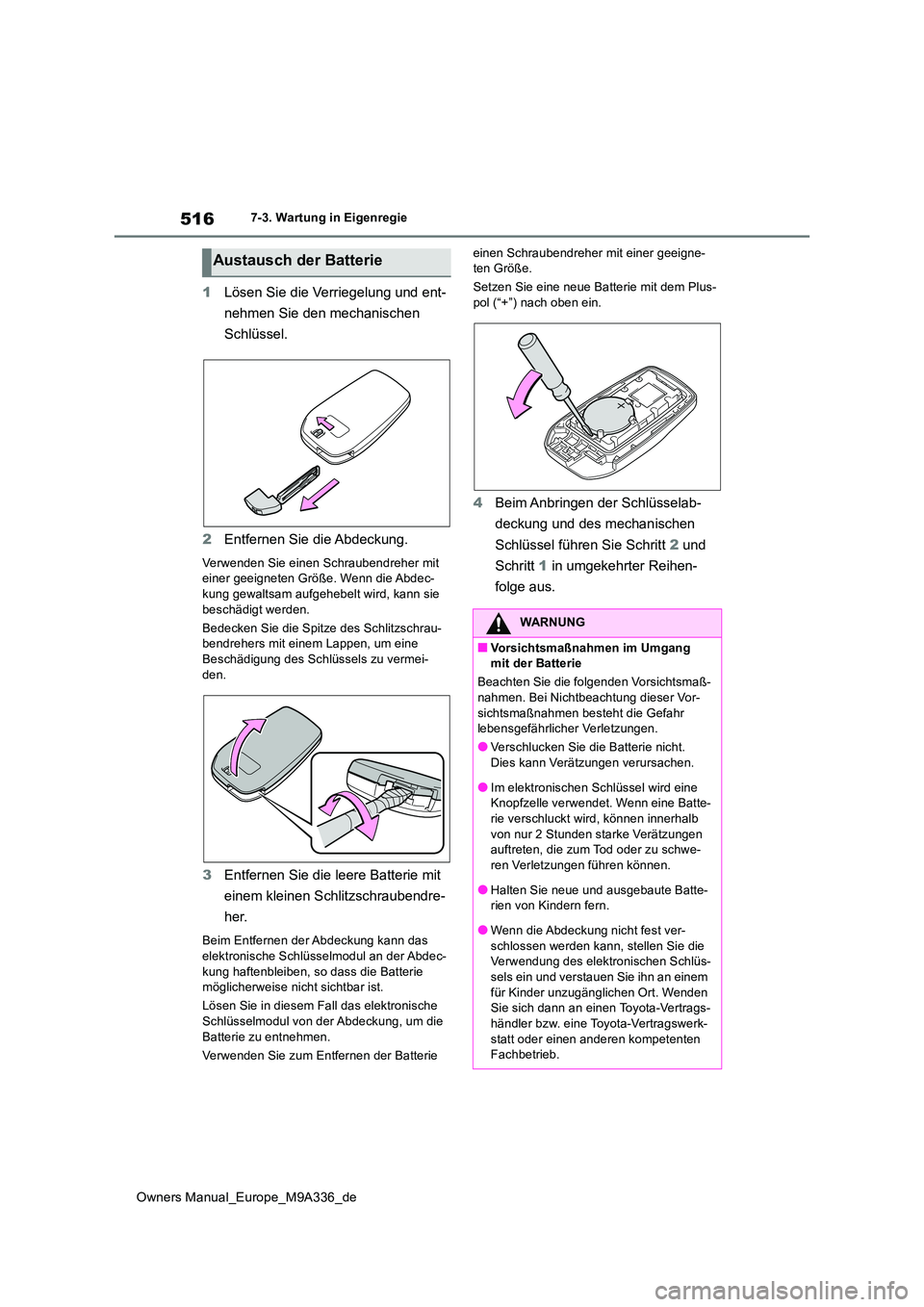

Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie
1Lösen Sie die Verriegelung und ent-
nehmen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Abdeckung.
Verwenden Sie einen Schraubendreher mit einer geeigneten Größe. Wenn die Abdec-
kung gewaltsam aufgehebelt wird, kann sie beschädigt werden.
Bedecken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen, um eine
Beschädigung des Schlüssels zu vermei- den.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Beim Entfernen der Abdeckung kann das elektronische Schlüsselmodul an der Abdec-
kung haftenbleiben, so dass die Batterie möglicherweise nicht sichtbar ist.
Lösen Sie in diesem Fall das elektronische Schlüsselmodul von der Abdeckung, um die
Batterie zu entnehmen.
Verwenden Sie zum Entfernen der Batterie
einen Schraubendreher mit einer geeigne- ten Größe.
Setzen Sie eine neue Batterie mit dem Plus- pol (“+”) nach oben ein.
4 Beim Anbringen der Schlüsselab-
deckung und des mechanischen
Schlüssel führen Sie Schritt 2 und
Schritt 1 in umgekehrter Reihen-
folge aus.
Austausch der Batterie
WARNUNG
■Vorsichtsmaßnahmen im Umgang mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Bei Nichtbeachtung dieser Vor-
sichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.
●Verschlucken Sie die Batterie nicht. Dies kann Verätzungen verursachen.
●Im elektronischen Schlüssel wird eine Knopfzelle verwendet. Wenn eine Batte-rie verschluckt wird, können innerhalb
von nur 2 Stunden starke Verätzungen auftreten, die zum Tod oder zu schwe-ren Verletzungen führen können.
●Halten Sie neue und ausgebaute Batte-rien von Kindern fern.
●Wenn die Abdeckung nicht fest ver-
schlossen werden kann, stellen Sie die Verwendung des elektronischen Schlüs-sels ein und verstauen Sie ihn an einem
für Kinder unzugänglichen Ort. Wenden Sie sich dann an einen Toyota-Vertrags-händler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.

517
7
Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie
Wartung und Pflege

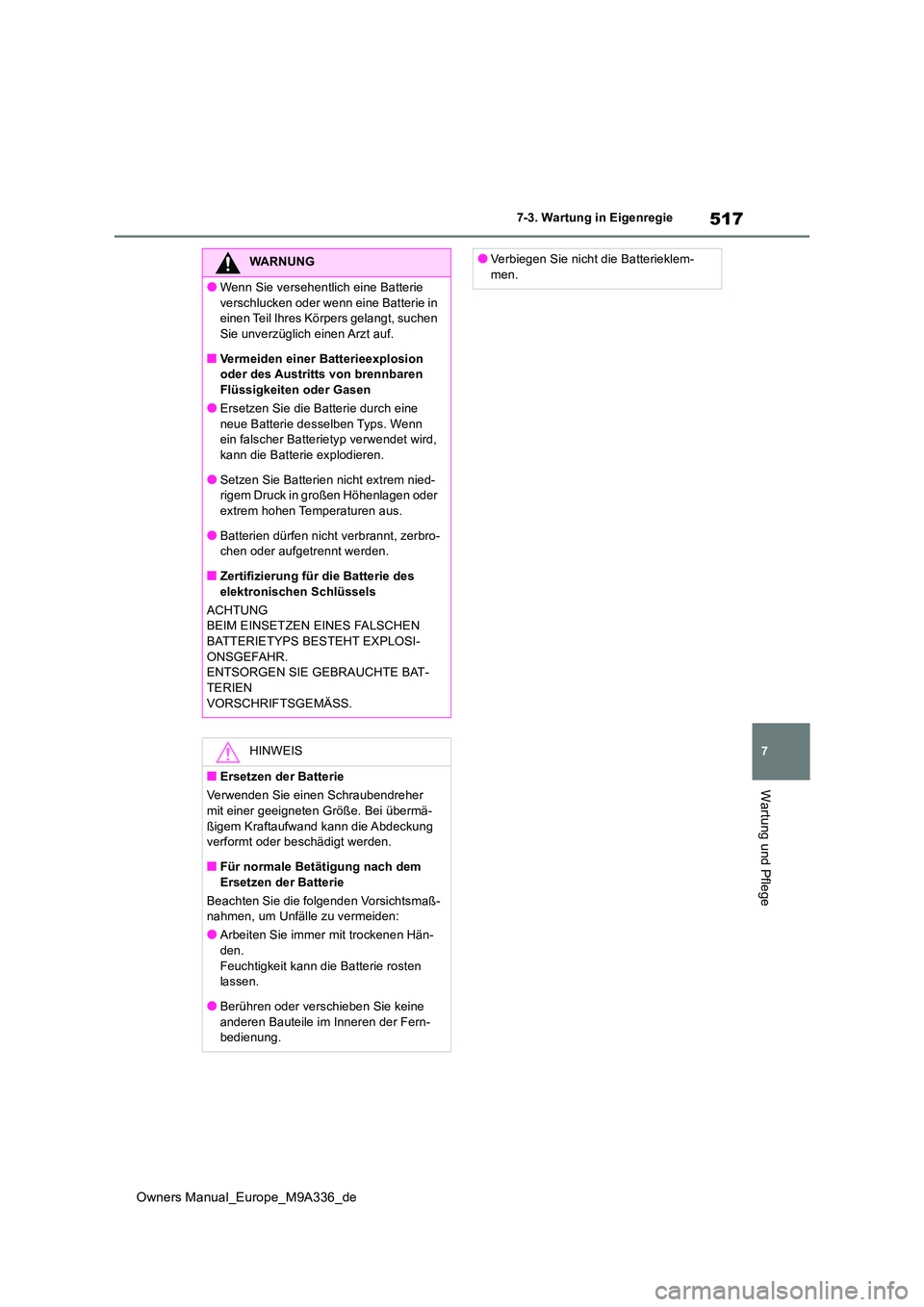

WARNUNG
●Wenn Sie versehentlich eine Batterie
verschlucken oder wenn eine Batterie in einen Teil Ihres Körpers gelangt, suchen Sie unverzüglich einen Arzt auf.
■Vermeiden einer Batterieexplosion oder des Austritts von brennbaren Flüssigkeiten oder Gasen
●Ersetzen Sie die Batterie durch eine
neue Batterie desselben Typs. Wenn ein falscher Batterietyp verwendet wird, kann die Batterie explodieren.
●Setzen Sie Batterien nicht extrem nied-rigem Druck in großen Höhenlagen oder extrem hohen Temperaturen aus.
●Batterien dürfen nicht verbrannt, zerbro-chen oder aufgetrennt werden.
■Zertifizierung für die Batterie des
elektronischen Schlüssels
ACHTUNG BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT EXPLOSI-
ONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BAT-TERIEN
VORSCHRIFTSGEMÄSS.
HINWEIS
■Ersetzen der Batterie
Verwenden Sie einen Schraubendreher mit einer geeigneten Größe. Bei übermä-
ßigem Kraftaufwand kann die Abdeckung verformt oder beschädigt werden.
■Für normale Betätigung nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän-den.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine
anderen Bauteile im Inneren der Fern- bedienung.
●Verbiegen Sie nicht die Batterieklem-men.

518
Owners Manual_Europe_M9A336_de
7-3. Wartung in Eigenregie

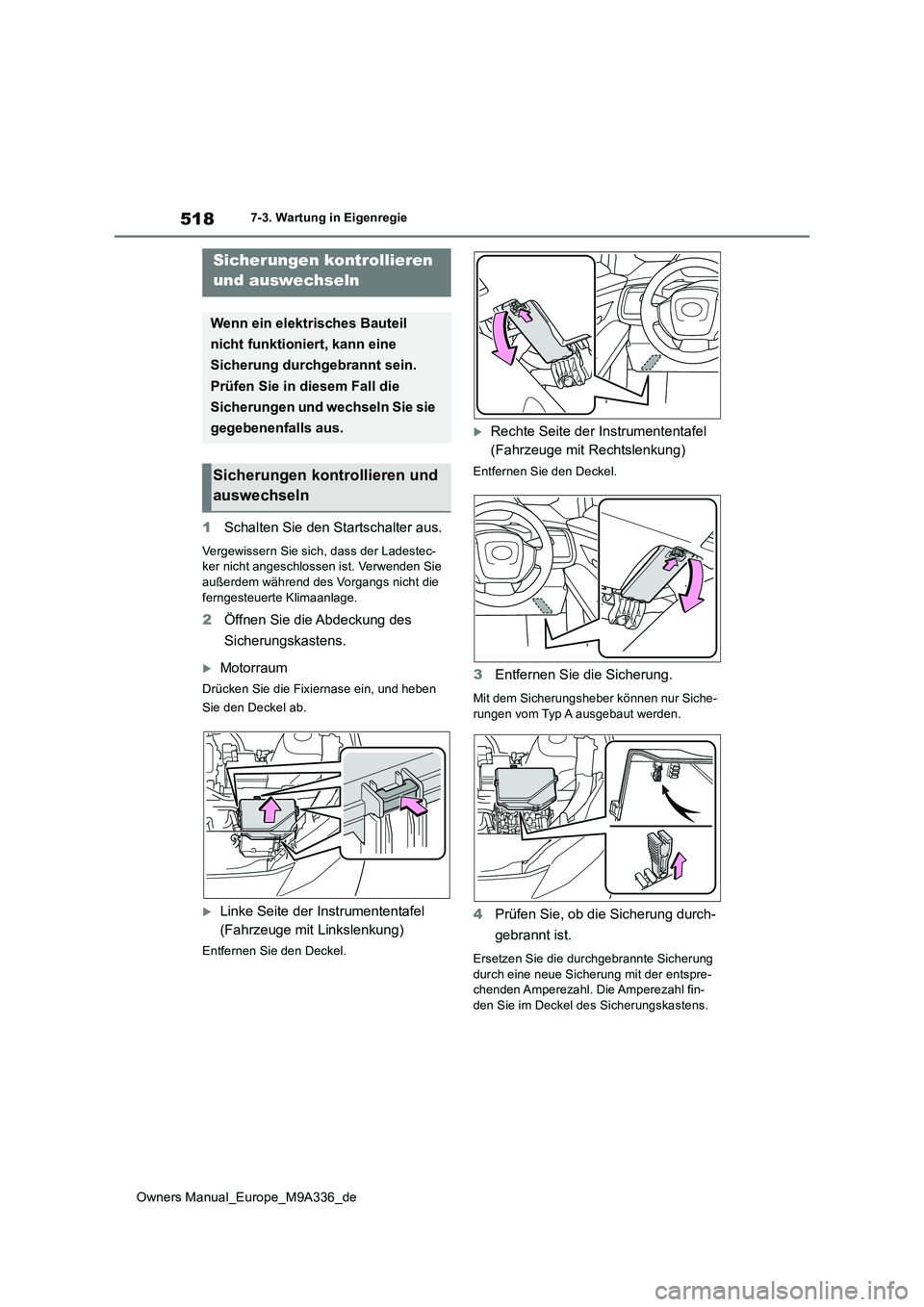

1Schalten Sie den Startschalter aus.
Vergewissern Sie sich, dass der Ladestec- ker nicht angeschlossen ist. Verwenden Sie außerdem während des Vorgangs nicht die
ferngesteuerte Klimaanlage.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum
Drücken Sie die Fixiernase ein, und heben
Sie den Deckel ab.
Linke Seite der Instrumententafel
(Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Rechte Seite der Instrumententafel
(Fahrzeuge mit Rechtslenkung)
Entfernen Sie den Deckel.
3 Entfernen Sie die Sicherung.
Mit dem Sicherungsheber können nur Siche- rungen vom Typ A ausgebaut werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der entspre-chenden Amperezahl. Die Amperezahl fin-
den Sie im Deckel des Sicherungskastens.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
gegebenenfalls aus.
Sicherungen kontrollieren und
auswechseln
