Display för sensordetektering, avstånd
till föremål
Sensorernas detekteringsavstånd
(modeller utan Advanced Park)
ACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Sensorernas räckvidd kan variera
beroende på föremålets form etc.,Sensorernas detekteringsavstånd
(modeller med Advanced Park)
ACirka 200 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Sensorernas räckvidd kan variera
beroende på föremålets form etc.,
Avstånd och ljudsignal
Modeller utan Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre sensor:
Cirka 100 cm till 60 cm
*
Bakre sensor:
Cirka 150 cm till 60 cm*
Långsam
Cirka 60 cm till 45 cm
*Medel
Cirka 45 cm till 30 cm*Snabb
Cirka 30 cm till 15 cm
Ihållande
Mindre än cirka 15 cm
*Automatisk dämpning av summertonen är aktiverad. (→Sid. 260)
5.4 Använda förarstödssystemen
259
5
Körning

Modeller med Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre mittsensor:
Cirka 200 cm till 100 cm
Bakre mittsensor:
Cirka 200 cm till 150 cm
Sidosensor:
Cirka 200 cm till 165 cm
Hörnsensorer:
Cirka 200 cm till 60 cmInget ljud (endast display)
Främre mittsensor:
Cirka 100 cm till 60 cm
*
Bakre mittsensor:
Cirka 150 till 60 cm*
Sidosensor:
Cirka 165 till 60 cm*
Långsam
Sidosensor: Cirka 60 cm till 40 cm
*
Annat än sidosensor: Cirka 60 cm till 45 cm*Medel
Sidosensor: Cirka 40 cm till 30 cm
*
Annat än sidosensor: Cirka 45 cm till 30 cm*Snabb
Mindre än cirka 30 cm
Ihållande
Mindre än cirka 15 cm
*Automatisk dämpning av summertonen
är aktiverad. (→Sid. 260)
Summerton och avstånd till föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen.
Använd knapparna på ratten för att ändra
inställningar. (→Sid. 126)
1. Tryck på
ellerpå ratten för att
välja.2. Tryck på
ellerpå ratten för att
välja, håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.
Tillfällig dämpning av summertonen
När ett föremål detekteras visas knappen
för tillfällig ljuddämpning på skärmen till
multimedia. Välj
för att samtidigt
dämpa summertonen till Toyota
parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
5.4 Använda förarstödssystemen
260

Varningsfunktion för föremål (modeller
med Advanced Park)
Varningsfunktionen för föremål
informerar föraren, med display och
summerton, om föremål som befinner sig
bredvid bilen, om de är inom bilens
beräknade körbana.
AFöremål
BBeräknad körriktning
När bilen är i rörelse kan sidosensorerna eller sidokamerorna detektera föremål. Om ett
detekterat föremål inte längre kan detekteras av sidosensorerna eller sidokamerorna
medan bilen är i rörelse, görs en uppskattning av platsen för föremålet i förhållande till
bilen. Om föremålet bedöms vara i bilens bedömda körriktning aktiveras
föremålsvarningen.
AFöremål som detekteras av
sidosensorerna eller sidokamerorna
1. Bilen stannar och föremålen längs
bilens sidor detekteras inte.
2. Föremål detekteras när bilen är i
rörelse.3. Även om föremålen befinner sig
utanför detekteringsområdet för
sidosensorerna eller sidokamerorna
visas en varning och en summerton
hörs.
Funktionsförhållanden för
varningsfunktionen för föremål
• Advanced Park är aktiverat.
• Bilen körs cirka 7 meter efter att
EV-systemet har startats.
• Växelläge R är valt.
• När växelläge D har valts har bilen
körts högst 7 meter.
• Kameraknappen har tryckts in och
multimediadisplayen visas.• Främre och bakre sensorn detekterar
ett stationärt föremål.
Detektering av föremål på bilens sidor
• Föremål längs bilens sidor detekteras
inte omedelbart. Föremålens
placering i förhållande till bilen
beräknas när de har först detekteras
av främre eller bakre sidosensorerna,
eller sidokamerorna. Även om ett
föremål finns vid sidan av bilen efter
att startknappen har tryckts till
5.4 Använda förarstödssystemen
261
5
Körning

tändningsläge, detekteras det därför
eventuellt inte förrän bilen har körts
en kort sträcka och sidosensorerna
och sidokamerorna kan skanna
områdena vid sidan av bilen
fullständigt.
• Om ett fordon, en person, ett djur, etc,
detekteras av sidosensorerna eller
sidokamerorna men därefter lämnar
sidosensorernas eller sidokamerornas
detekteringsområde förutsätter
systemet att föremålet inte har rört
sig.
VARNING!
Sidosensorer och sidokameror
I situationer som följande aktiveras
funktionen eventuellt inte på rätt sätt
vilket kan leda till en olycka. Fortsätt
köra försiktigt.
• När du kör iväg strax efter att
startknappen har tryckts till
tändningsläge och ett litet fordon
eller annat föremål som inte kan
detekteras av en främre sidosensor
befinner sig bredvid bilen.
Även om bilen börjar köra som i
situationen som visas på bilden,
kommer bilen till vänster att inte
detekteras och varningsfunktionen
för föremål aktiveras inte.
• När ett föremål eller en person
befinner sig i ett läge som inte kan
detekteras av sidosensorerna eller
sidokamerorna.
VARNING!(Fortsättning)
• När sidosensorerna har avslutat
avsökningen av områdena på bilens
sidor kan ett fordon, en person eller
annat föremål som närmar sig bilens
sidor inte detekteras.
• När ytterbackspegeln är stängd kan
inte sidosensorerna eller
sidokamerorna detektera föremål.
• Om 12-voltsbatteriet var urladdat
eller borttaget och återinstallerat
ska ytterbackspeglarna fällas in och
fällas ut.
5.4.15 RCTA (Backvarnare för
korsande trafik)*
*I förekommande fall
RCTA-funktionen använder
BSM-systemets radarsensorer som är
monterade på bakre stötfångarens sidor.
Funktionen ska assistera föraren med
kontroll av områden som inte är lätta att
se när bilen backas.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Du som förare är ansvarig för att bilen
körs på säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
RCTA-funktionen är endast en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon närmar sig bakifrån på bilens
högra eller vänstra sida.
RCTA-funktionen fungerar eventuellt
inte korrekt under vissa förhållanden så
föraren måste själv visuellt kontrollera
säkerheten. Om du litar för mycket på
denna funktion kan en olycka med risk
för dödsfall eller allvarliga
personskador inträffa.
Se till att systemet kan fungera på
rätt sätt
→Sid. 247
5.4 Använda förarstödssystemen
262

Systemkomponenter
ARattmonterade kontroller
Slå på/stänga av RCTA-funktionen.
BYtterbackspeglar, kontrollampor
Om ett fordon känns av som närmar
sig bakifrån på din bils högra eller
vänstra sida börjar båda
ytterbackspeglarnas BSM-indikatorer
blinka.
CMultimediadisplay
Om ett fordon som närmar sig
bakifrån på bilens högra eller vänstra
sida detekteras visas RCTA-symbolen
(→sid. 263) för den detekterade
sidan på multimediadisplayen. Den
här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
DFörarstödsystem, indikering
När RCTA är avstängt visas "Rear
Cross Traffic Alert OFF” på
informationsdisplayen.
Slå på/stänga av RCTA-funktionen
RCTA kan aktiveras/inaktiveras på
på
informationsdisplayen. (→Sid. 126)
När RCTA-funktionen är avstängd tänds
kontrollampan till förarstödsinformation
(→Sid. 119). Nu visas "Rear Cross Traffic
Alert OFF” på informationsdisplayen.
RCTA-funktionen aktiveras varje gång
startknappen trycks till tändningsläge.Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspegelns
indikeringslampa vara svår att se.
Summertonen för RCTA, hörbarhet
RCTA-funktionens summerton kan ibland
vara svår att höra över högt buller, t.ex.
hög ljudvolym på ljudanläggningen.
Radarsensorer
→Sid. 247
RCTA-funktion
Använda RCTA-funktionen
RCTA-funktionen använder
radarsensorer för att detektera fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BDetekteringsområden för fordon
som närmar sig
RCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
höger eller vänster sida detekteras visas
följande på multimediadisplayen.
Den här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
5.4 Använda förarstödssystemen
263
5
Körning

RCTA-funktionens detekteringsområden
Områden där fordon kan kännas av
beskrivs nedan.
Summertonen kan varna att snabbare
fordon längre bort närmar sig.
Exempel:
Fordon som
närmar sigHastighetUngefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
Långsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelläge R är valt.
• Bilens hastighet är lägre än ungefär
15 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Ljudvolymen av RCTA:s summerton kan
justeras på
på
informationsdisplayen. (→Sid. 260)
Tillfällig dämpning av summertonen
När ett föremål detekteras visas
knappen för tillfällig ljuddämpning på
skärmen till multimedia. Välj
för att
samtidigt dämpa summertonen till
Toyota parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder
5.4 Använda förarstödssystemen
264

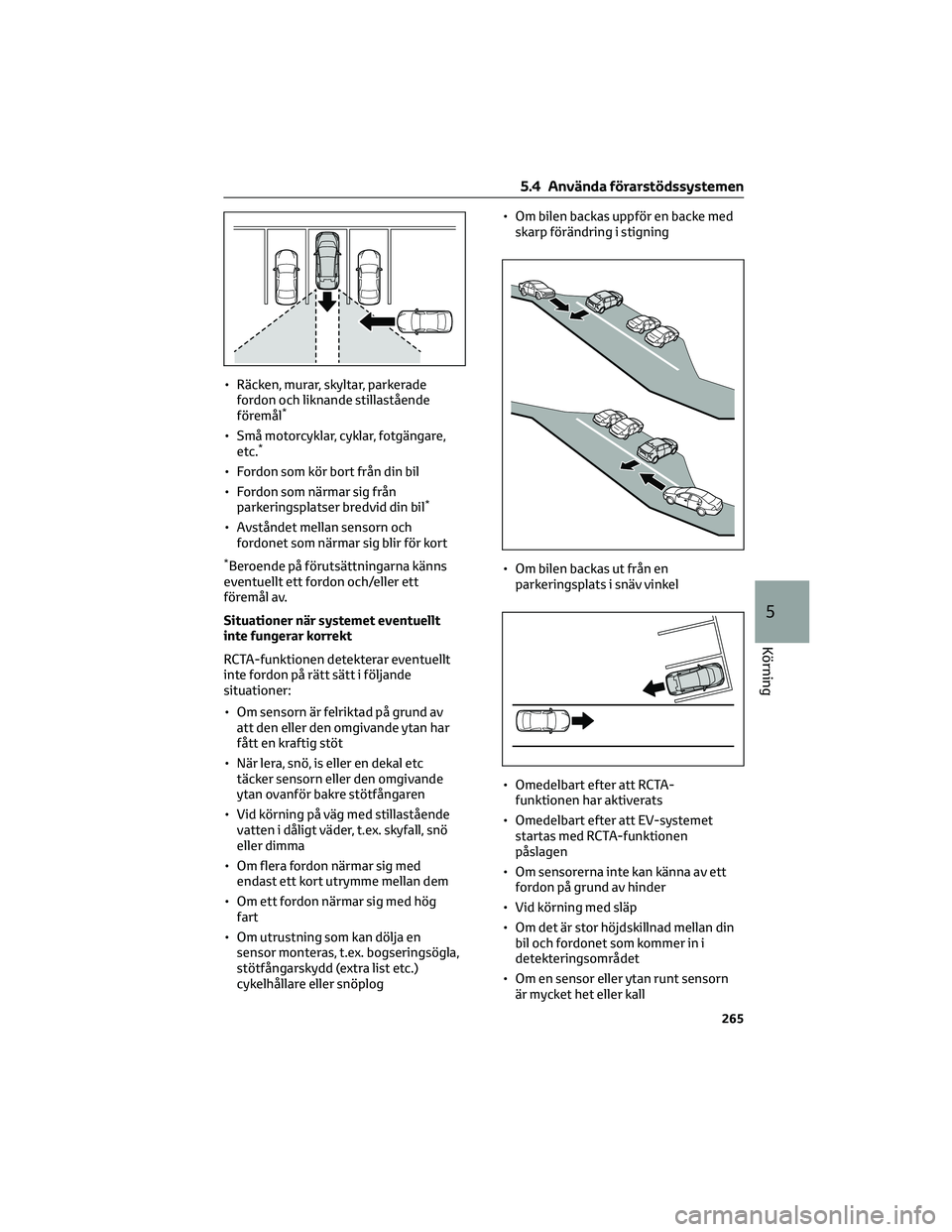

• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna känns
eventuellt ett fordon och/eller ett
föremål av.
Situationer när systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• När lera, snö, is eller en dekal etc
täcker sensorn eller den omgivande
ytan ovanför bakre stötfångaren
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög
fart
• Om utrustning som kan dölja en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog• Om bilen backas uppför en backe med
skarp förändring i stigning
• Om bilen backas ut från en
parkeringsplats i snäv vinkel
• Omedelbart efter att RCTA-
funktionen har aktiverats
• Omedelbart efter att EV-systemet
startas med RCTA-funktionen
påslagen
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Vid körning med släp
• Om det är stor höjdskillnad mellan din
bil och fordonet som kommer in i
detekteringsområdet
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
5.4 Använda förarstödssystemen
265
5
Körning

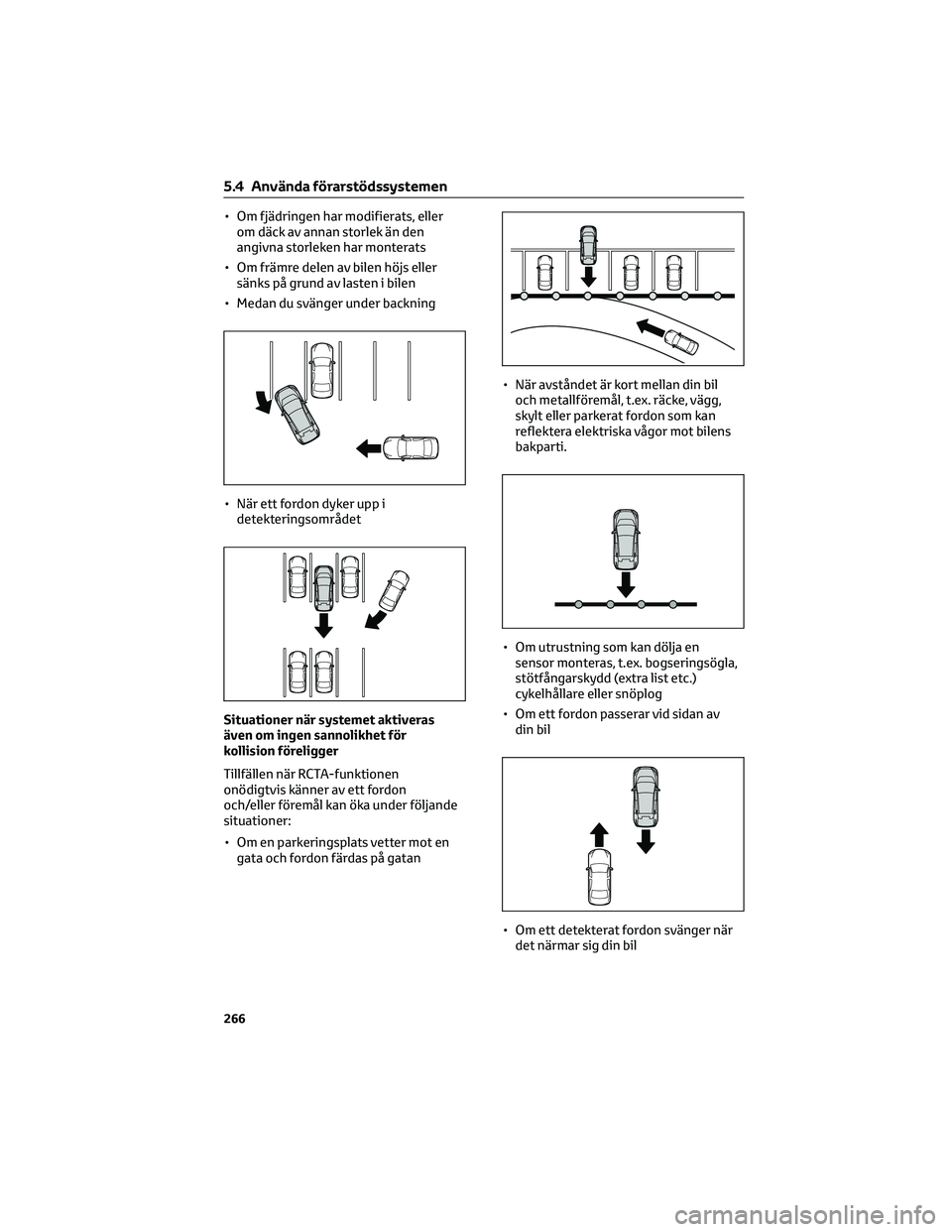

• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Medan du svänger under backning
• När ett fordon dyker upp i
detekteringsområdet
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
Tillfällen när RCTA-funktionen
onödigtvis känner av ett fordon
och/eller föremål kan öka under följande
situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• Om utrustning som kan dölja en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om ett fordon passerar vid sidan av
din bil
• Om ett detekterat fordon svänger när
det närmar sig din bil
5.4 Använda förarstödssystemen
266

• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
5.4.16 RCD (Detektering med
backkameran)*
*I förekommande fall
När bilen backas kan backkamerans
detekteringsfunktion detektera
fotgängare i detektionsområdet bakom
bilen. Om en fotgängare detekteras hörs
en summerton och en symbol visas på
multimediadisplayen för att informera
föraren om fotgängaren.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Igenkännings- och kontrollförmågan för
det här systemet är begränsad. Föraren
måste alltid köra på säkert sätt genom att
alltid vara ansvarig utan att förlita sig
alltför mycket på systemet och kunna
avläsa situationer i omgivningen.
Se till att systemet kan fungera på
rätt sätt
Observera följande. Annars är det fara
för att en olycka kan inträffa.
• Rengör alltid kameran utan att den
skadas.
• Installera inte externt inköpta
elektroniska delar (såsom belyst
nummerskylt, dimljus etc) i närheten
av kameran.
• Utsätt inte ytorna nära kameran för
hårda stötar. Om de omgivande
ytorna utsätts för en hård stöt ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Ta varken isär, anpassa eller lackera
kameran.
• Sätt inte fast tillbehör eller dekaler
på kameran.
• Installera inte externt inköpta
skyddande delar (t.ex.
stötfångarlister) på bakre
stötfångaren.
• Upprätthåll lämpligt lufttryck i
däcken.
• Se till att bakluckan är helt stängd.
RCD-funktionen stängs av
I följande situationer stängs systemet
av. RCD-funktionen aktiveras ibland
inte på rätt sätt vilket medför fara för
att en olycka kan inträffa.
• Ovanstående förutsättningar har
inte iakttagits.
• Annan fjädring än originaldelar från
Toyota har installerats.
5.4 Använda förarstödssystemen
267
5
Körning

Multimediadisplay
ASymbol för detektering av fotgängare
Visas automatiskt när en fotgängare
detekteras.
(Varje gång startknappen stängs av
och därefter tryckts till tändningsläge
aktiveras RCD-funktionen
automatiskt.)
Slå på/stänga av RCD-funktionen
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera RCD-
funktionen. (→Sid. 126)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja
"RCD", tryck sedan på.
När RCD-funktionen har inaktiverats
tänds kontrollampan till
förarstödsinformation (→Sid. 119).
Kontrollampan till RCD och “Rear
Camera Detection OFF” visas nu på
informationsdisplayen.
När en fotgängare detekteras
Om backkamerans detekteringsfunktion
känner av en fotgängare i
detekteringsområdet aktiveras
summertonen och detektering av
fotgängare enligt följande:
AOm en fotgängare detekteras i
områdeSummerton: Hörs
upprepade gånger Symbol för
detektering av fotgängare: Blinkar
BOm en fotgängare detekteras i
områdeSummerton (När bilen är
stillastående): Hörs 3 gånger
Summerton (Om en fotgängare
närmar sig bilens bakvagn när bilen
backas): Hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
COm systemet bedömer att din bil kan
komma att kollidera med en
fotgängare inom område
Summerton: Hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
När backkameran aktiveras
• Startknappen är i tändningsläge.
• RCD-funktionen är aktiv.
• Växelläge R är valt.
• Advanced Park är inte aktiverat.
Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. (→Sid. 260)
Använd knapparna på ratten för att
ändra inställningar. (→Sid. 126)
5.4 Använda förarstödssystemen
268
