Guidningsskärm (vid backning)
AFunktionssymbol
Visas när Advanced Park är aktiverat.
BHjälplinjer (gul och röd)
Visar punkter från mitten på främre
eller bakre stötfångarens kant till
avsett stoppläge (gul)
*och cirka
0,3 m (röd) från bilen.
CFlytta symbolen för varning för
föremål
DDisplay för styrning av
nödbromsning
“BRAKE!” visas.
EToyota parkeringssensor, display
→Sid. 255
*När stoppläget är minst 2,5 m döljs den
horisontella (gula) linjen.
Toyotas parkeringssensor,
snabbmeddelande
Oavsett om Toyota parkeringssensor är
inaktiverad eller aktiv (→Sid. 255), om ett
föremål detekteras av Toyota
parkeringssensor när Advanced Park är
aktivt visas snabbmeddelandet i Toyota
parkeringssensor automatiskt över
vägledningsdisplayen.
Bromsreglering när Advanced Park är
aktiv
Om systemet bedömer att risken för en
sammanstötning med ett detekterat
rörligt eller stillastående föremål är hög,
medan Advanced Park är aktivt, aktiveras
begränsningen av EV-systemets uteffekt
och bromskontroll.Om bromsregleringen är aktiverad
avbryts Advanced Park och ett
meddelande visas på
informationsdisplayen.
Summerton
Beroende på ljud i omgivningen eller ljud
från andra system kan det vara svårt att
urskilja systemets summerton.
Om en svart skärm visas på
multimediadisplayen medan Advanced
Park är aktiv
Systemet påverkas av radiovågor, eller en
störning kan ha uppstått. Om en
radioantenn är monterad nära en kamera
ska den flyttas till en plats som är så långt
från kamerorna som möjligt. Om en
radioantenn inte är installerad nära en
kamera och skärmen inte återgår till
normalt skick efter att startknappen har
stängts av och EV-systemet har startats
igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Vinkelrät parkering med Advanced Park
(framåt/backa)
Funktionsbeskrivning
Funktionen för vinkelrät parkering
(framåt/backa) kan användas om den
avsedda parkeringsplatsen kan
detekteras när bilen har stannat nära och
vinkelrätt mot mitten på
parkeringsplatsen. Beroende på hur
parkeringsplatsen ser ut kan växelläget
ändras av assistanskontrollen om bilens
körriktning måste ändras.
Parkering med funktionen för vinkelrät
parkering (framåt/backa)
1. Stanna bilen i ett läge som är nära och
vinkelrätt mot mitten på den avsedda
parkeringsplatsen.
• Om det finns linjer som avgränsar
parkeringen
5.4 Använda förarstödssystemen
289
5
Körning
Page 292 of 538

ACirka 1 m*
BCirka 2,5 m*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet går att aktivera även om
det bara finns streck på ena sidan av
den tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
• Om det finns ett parkerat fordon
intill
ACirka 1 m*
BCirka 3 m eller mer*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet kan aktiveras även om det
finns ett fordon på bara ena sidan av
den tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.2. Tryck på huvudreglaget till Advanced
Park och kontrollera att en möjlig
parkeringsplats visas på
informationsdisplayen.
• Om ett utrymme där din bil kan
parkeras har detekterats visas en
parkeringsruta att parkera i.
• Om det går att fickparkera i
utrymmet ska du välja
parkeringsplatsen och därefter välja
för att byta till fickparkering.
• Om det är möjligt att byta riktning
för inkörning till en parkeringsplats,
välj parkeringsplatsen och välj
därefter
ellerför att byta
riktningen.
• Beroende på omgivningen är det
inte alltid möjligt att använda den
här funktionen. Använd funktionen
för en annan parkeringsplats enligt
informationen som visas på
informationsdisplayen.
3. Välj knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
5.4 Använda förarstödssystemen
290
Page 293 of 538

• När bromspedalen släpps upp visas
“Moving Forward...”, “Backing Up...”
och bilen börjar röra sig
framåt/bakåt.
• Tryck på huvudreglaget till Advanced
Park för att stänga av
parkeringshjälpen.
Om parkeringshjälpen stängs av
visas “Advanced Park Cancelled”.
Om du tycker att bilen kommer för
nära ett angränsande fordon,
föremål, person eller kantsten:
→Sid. 291
4. Utför åtgärden enligt anvisningen
som visas tills bilen stannar på den
avsedda parkeringsplatsen.
När bilen blir stillastående visas
”Advanced Park Finished” och
parkeringshjälpen avslutas.
Om du väljer
på
multimediadisplayen roterar bilen
som visas på skärmen till avslutad
parkeringshjälp.Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
”Start” väljs återupptas
parkeringshjälpen och bilen rör sig i den
riktning som motsvarar det valda
växelläget.
OBSERVERA
Parkering med funktionen för
vinkelrät parkering (framåt/backa)
• Kontrollera att det inte finns några
hinder inom de gula hjälplinjerna och
mellan bilen och den avsedda
parkeringsplatsen. Om det finns
hinder mellan bilen och den avsedda
parkeringsplatsen, eller mellan de
gula hjälplinjerna ska funktionen
stängas av.
• Eftersom den avsedda
parkeringsplatsen inte kan ställas in
korrekt om parkeringsplatsens yta är
sluttande eller har höjdskillnader kan
bilen avvika från den avsedda
parkeringsplatsen eller parkeras
lutande. Funktionen ska därför inte
användas för denna typ av
parkeringsplats.
• När du parkerar på en smal
parkeringsplats kan bilen komma för
nära en bil som är parkerad bredvid.
Trampa ner bromspedalen för att
stanna bilen om en sammanstötning
verkar sannolik.
• Om ett fordon som detekteras är
smalt eller parkerat tätt intill kanten
blir läget där parkeringshjälpen
parkerar bilen också tätt intill kanten.
Trampa på bromspedalen för att
stanna bilen om den verkar vara på
väg att köra in i något eller köra av
vägen. Tryck därefter på
huvudreglaget till Advanced Park för
att stänga av systemet.
5.4 Använda förarstödssystemen
291
5
Körning
Page 294 of 538

Utkörning från vinkelrät parkering med
Advanced Park (framåt/backa)
Funktionsbeskrivning
Om systemet bedömer att det går att
köra ut kan funktionen för utkörning från
vinkelrät parkering (framåt/backa)
användas när du kör ut från en vinkelrät
parkering. Beroende på hur omgivningen
ser ut kan växelläget ändras av
assistanskontrollen om bilens körriktning
måste ändras.
Utkörning från vinkelrät parkering
(framåt/backa)
1. Med bromspedalen nedtrampad och i
växelläge P, tryck in reglaget till
Advanced Park och kontrollera att
skärmen för val av utkörningsriktning
visas på multimediadisplayen.
2. Välj en pil på multimediadisplayen för
att välja den riktning du vill köra ut i.
Om du använder blinkers kan bara
utkörning åt vänster eller höger
väljas.
3. Trampa ned bromspedalen och välj
knappen "Start".
Om du tycker att bilen kommer för
nära ett angränsande fordon, föremål,
person eller kantsten:→Sid. 292En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar. Tryck på
huvudreglaget till Advanced Park för
att stänga av parkeringshjälpen. Om
parkeringshjälpen stängs av visas
“Advanced Park Cancelled”.
4. Utför åtgärderna enligt anvisningarna
som visas tills bilen är ett läge från
vilket du kan köra ut.
Om ratten inte används stannar bilen i
läget för utkörning. Assistansen kan
stängas av genom att gaspedalen eller
bromspedalen trampas ned. När bilen
når en position varifrån det går att
köra ut visas “You can exit by moving
the steering wheel”. Om ratten vrids
visas ”Advanced Park Finished” och
parkeringshjälpen avslutas. Håll i
ratten och kör framåt.
Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
5.4 Använda förarstödssystemen
292

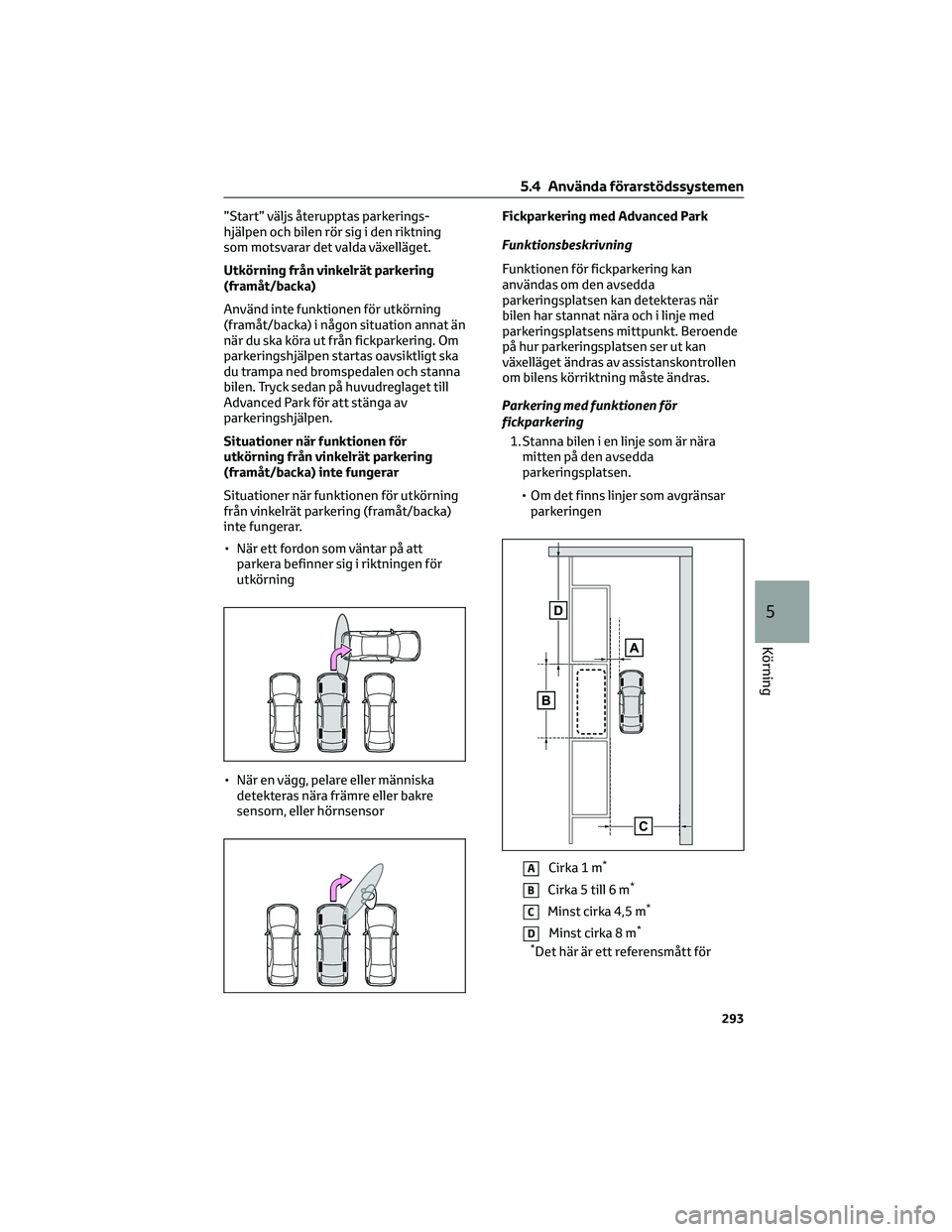

Page 295 of 538

”Start” väljs återupptas parkerings-
hjälpen och bilen rör sig i den riktning
som motsvarar det valda växelläget.
Utkörning från vinkelrät parkering
(framåt/backa)
Använd inte funktionen för utkörning
(framåt/backa) i någon situation annat än
när du ska köra ut från fickparkering. Om
parkeringshjälpen startas oavsiktligt ska
du trampa ned bromspedalen och stanna
bilen. Tryck sedan på huvudreglaget till
Advanced Park för att stänga av
parkeringshjälpen.
Situationer när funktionen för
utkörning från vinkelrät parkering
(framåt/backa) inte fungerar
Situationer när funktionen för utkörning
från vinkelrät parkering (framåt/backa)
inte fungerar.
• När ett fordon som väntar på att
parkera befinner sig i riktningen för
utkörning
• När en vägg, pelare eller människa
detekteras nära främre eller bakre
sensorn, eller hörnsensorFickparkering med Advanced Park
Funktionsbeskrivning
Funktionen för fickparkering kan
användas om den avsedda
parkeringsplatsen kan detekteras när
bilen har stannat nära och i linje med
parkeringsplatsens mittpunkt. Beroende
på hur parkeringsplatsen ser ut kan
växelläget ändras av assistanskontrollen
om bilens körriktning måste ändras.
Parkering med funktionen för
fickparkering
1. Stanna bilen i en linje som är nära
mitten på den avsedda
parkeringsplatsen.
• Om det finns linjer som avgränsar
parkeringen
ACirka 1 m*
BCirka 5 till 6 m*
CMinst cirka 4,5 m*
DMinst cirka 8 m*
*
Det här är ett referensmått för
5.4 Använda förarstödssystemen
293
5
Körning
Page 296 of 538

detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
• Om det finns ett parkerat fordon
intill
ACirka 1 m*
BMinst cirka 7 m*
CMinst cirka 4,5 m*
DMinst cirka 8 m*
*
Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
2. Tryck på huvudreglaget till Advanced
Park och kontrollera att en möjlig
parkeringsplats visas på
informationsdisplayen.• Om ett utrymme där din bil kan
parkeras har detekterats visas en
parkeringsruta att parkera i.
• Om vinkelrät parkering
(framåt/backa) är möjlig i utrymmet,
välj parkeringsplatsen och välj
därefter
för att ändra till
funktionen för vinkelrät parkering
(framåt/backa).
• Beroende på omgivningen är det
inte alltid möjligt att använda den
här funktionen. Använd funktionen
för en annan parkeringsplats enligt
informationen som visas på
informationsdisplayen.
3. Välj knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
5.4 Använda förarstödssystemen
294
Page 297 of 538

• När bromspedalen släpps upp visas
“Moving Forward...” och bilen börjar
röra sig framåt.
• Tryck på huvudreglaget till Advanced
Park för att stänga av
parkeringshjälpen.
Om parkeringshjälpen stängs av
visas “Advanced Park Cancelled”.
Om du tycker att bilen kommer för
nära ett angränsande fordon,
föremål, person eller kantsten:
→Sid. 295
4. Utför åtgärden enligt anvisningen
som visas tills bilen stannar på den
avsedda parkeringsplatsen.
När bilen blir stillastående visas
”Advanced Park Finished” och
parkeringshjälpen avslutas.
Om du väljer
på
multimediadisplayen roterar bilen
som visas på skärmen till avslutad
parkeringshjälp.
Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
”Start” väljs återupptas
parkeringshjälpen och bilen rör sig i den
riktning som motsvarar det valda
växelläget.Om “No available parking space” visas
Även om bilen stannar parallellt med en
parkeringsplats detekteras eventuellt
inte en bil som är parkerad bredvid. Om
bilen i så fall flyttas till ett läge så att ett
parkerat fordon kan detekteras kan
parkeringshjälpen starta.
OBSERVERA
Vid användning av funktionen för
fickparkering
• Kontrollera att det inte finns några
hinder inom de gula hjälplinjerna och
mellan bilen och den avsedda
parkeringsplatsen. Om hinder
detekteras inom de gula hjälplinjerna
eller mellan bilen och den avsedda
parkeringsplatsen stängs funktionen
för fickparkering av.
• Eftersom den avsedda
parkeringsplatsen inte kan ställas in
korrekt om parkeringsplatsens yta är
sluttande eller har höjdskillnader kan
bilen avvika från den avsedda
parkeringsplatsen eller parkeras
lutande. Därför ska funktionen för
fickparkering inte användas för denna
typ av parkeringsplats.
• När du parkerar på en trång plats kan
bilen komma nära ett fordon som är
parkerat bredvid. Trampa ned
bromspedalen för att stanna bilen om
en sammanstötning verkar sannolik.
• Om en bil som är parkerad bredvid
eller parkerad mycket nära kantstenen
kommer parkeringshjälpen även att
parkera din bil nära kantstenen.
Trampa på bromspedalen för att
5.4 Använda förarstödssystemen
295
5
Körning
Page 298 of 538

OBSERVERA(Fortsättning)
stanna bilen om den verkar vara på
väg att köra in i kantstenen eller köra
av vägen. Tryck därefter på reglaget
till Advanced Park för att stänga av
systemet.
• Om det finns en vägg eller annat
hinder på parkeringsplatsens
innersida kan bilen stanna något
utanför den inställda
parkeringsplatsen.
Utkörning från fickparkering med
Advanced Park
Funktionsbeskrivning
Om systemet bedömer att det går att
köra ut kan funktionen för utkörning från
fickparkering användas när du kör ut från
en fickparkering. Beroende på hur
omgivningen ser ut kan växelläget ändras
av assistanskontrollen om bilens
körriktning måste ändras.
Köra ut från en parkeringsplats med
hjälp av funktionen för utkörning från
fickparkering
1. Med bromspedalen nedtrampad och i
växelläge P, tryck in reglaget till
Advanced Park och kontrollera att
skärmen för val av utkörningsriktning
visas på multimediadisplayen.2. Välj en pil på multimediadisplayen för
att välja den riktning du vill köra ut i.
Om du använder blinkers kan bara
utkörning åt vänster eller höger
väljas.
3. Trampa ned bromspedalen och välj
knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
Tryck på huvudreglaget till Advanced
Park för att stänga av
parkeringshjälpen.
Om parkeringshjälpen stängs av visas
“Advanced Park Cancelled”.
Om du tycker att bilen kommer för
nära ett angränsande fordon, föremål,
person eller kantsten:→Sid. 297
4. Utför åtgärderna enligt anvisningarna
som visas tills bilen är ett läge från
vilket du kan köra ut.
Om ratten inte används stannar bilen i
läget för utkörning. När bilen når en
position varifrån det går att köra ut
visas “You can exit by moving the
steering wheel”. Om ratten vrids visas
”Advanced Park Finished” och
parkeringshjälpen avslutas. Håll i
ratten och kör framåt.
5.4 Använda förarstödssystemen
296

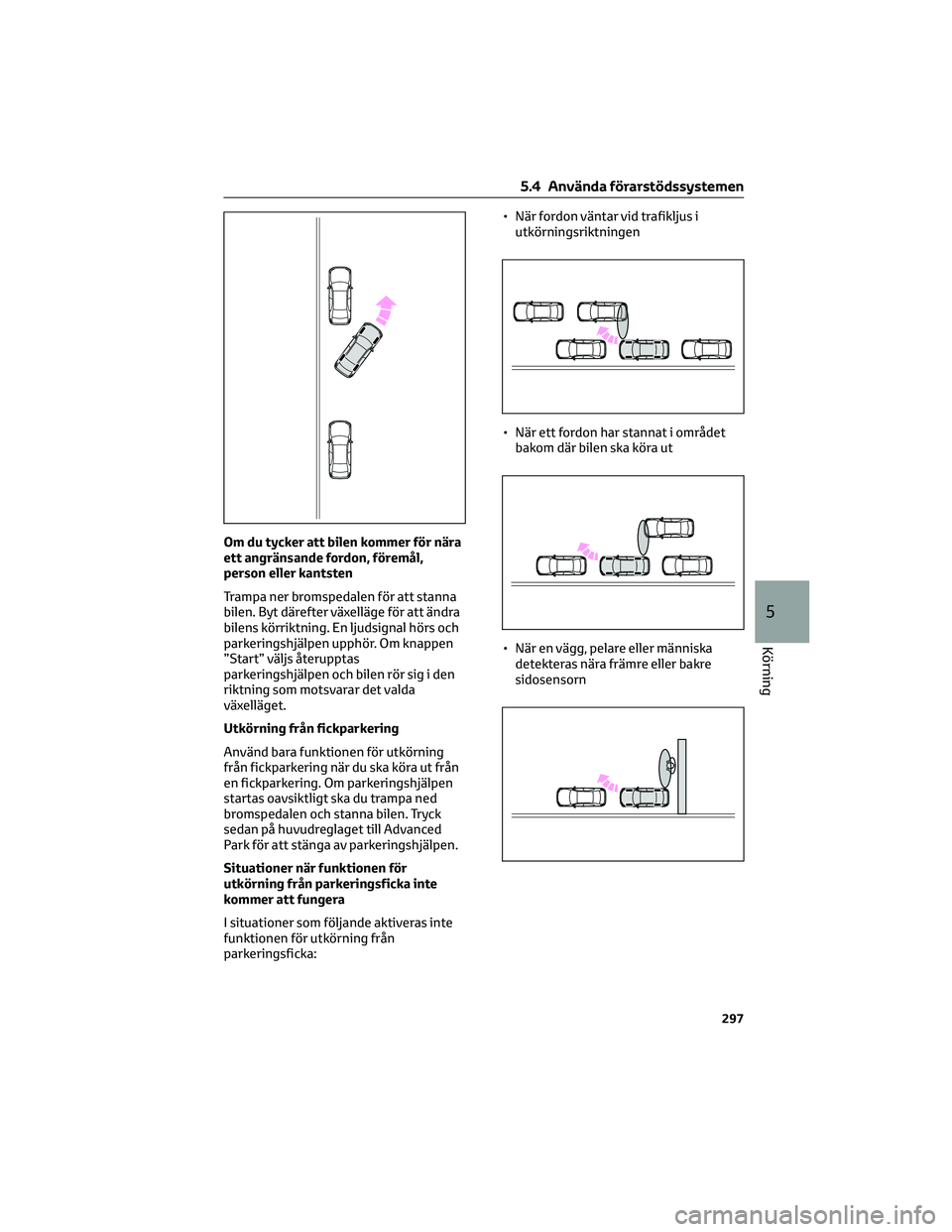

Page 299 of 538

Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
”Start” väljs återupptas
parkeringshjälpen och bilen rör sig i den
riktning som motsvarar det valda
växelläget.
Utkörning från fickparkering
Använd bara funktionen för utkörning
från fickparkering när du ska köra ut från
en fickparkering. Om parkeringshjälpen
startas oavsiktligt ska du trampa ned
bromspedalen och stanna bilen. Tryck
sedan på huvudreglaget till Advanced
Park för att stänga av parkeringshjälpen.
Situationer när funktionen för
utkörning från parkeringsficka inte
kommer att fungera
I situationer som följande aktiveras inte
funktionen för utkörning från
parkeringsficka:• När fordon väntar vid trafikljus i
utkörningsriktningen
• När ett fordon har stannat i området
bakom där bilen ska köra ut
• När en vägg, pelare eller människa
detekteras nära främre eller bakre
sidosensorn
5.4 Använda förarstödssystemen
297
5
Körning

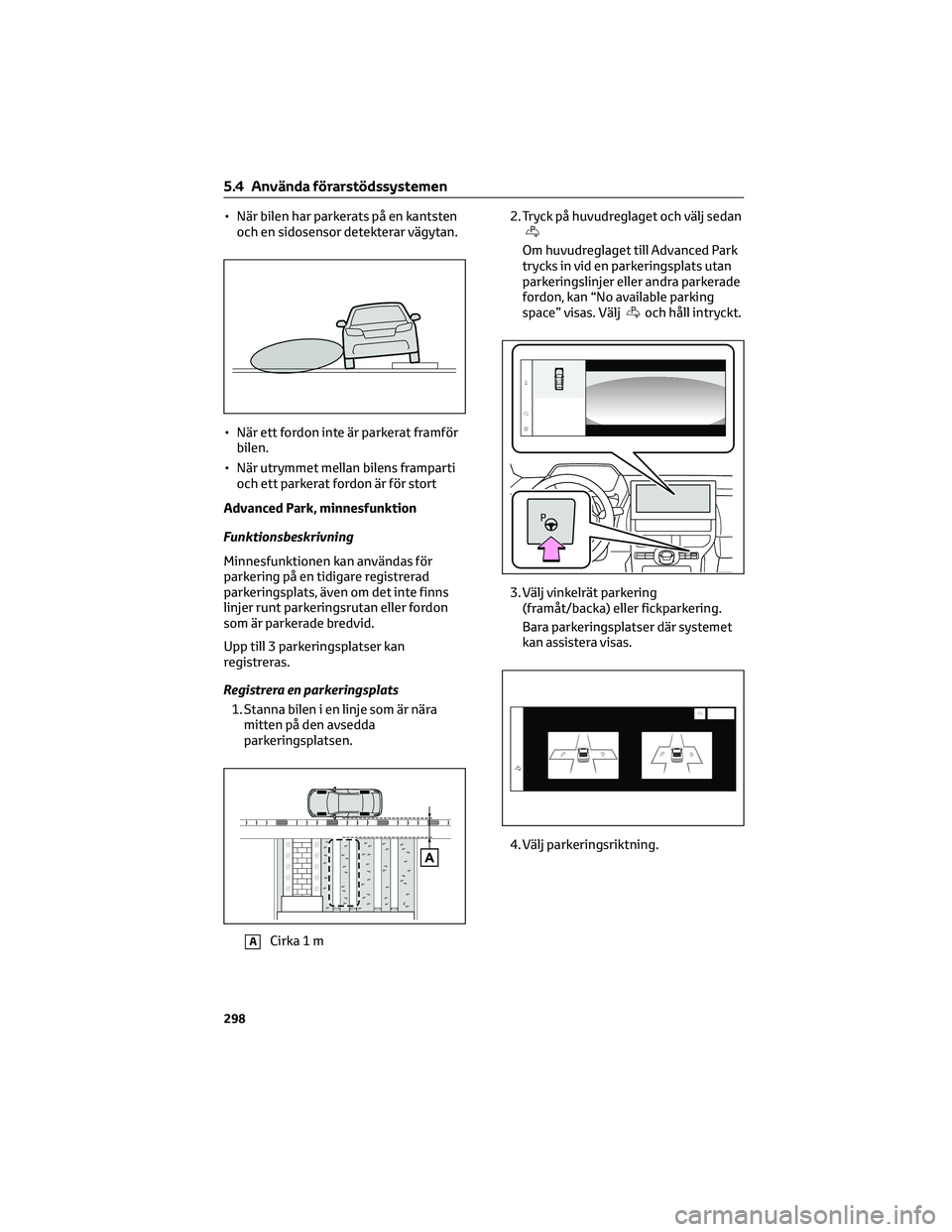

Page 300 of 538

• När bilen har parkerats på en kantsten
och en sidosensor detekterar vägytan.
• När ett fordon inte är parkerat framför
bilen.
• När utrymmet mellan bilens framparti
och ett parkerat fordon är för stort
Advanced Park, minnesfunktion
Funktionsbeskrivning
Minnesfunktionen kan användas för
parkering på en tidigare registrerad
parkeringsplats, även om det inte finns
linjer runt parkeringsrutan eller fordon
som är parkerade bredvid.
Upp till 3 parkeringsplatser kan
registreras.
Registrera en parkeringsplats
1. Stanna bilen i en linje som är nära
mitten på den avsedda
parkeringsplatsen.
ACirka 1 m2. Tryck på huvudreglaget och välj sedan
Om huvudreglaget till Advanced Park
trycks in vid en parkeringsplats utan
parkeringslinjer eller andra parkerade
fordon, kan “No available parking
space” visas. Välj
och håll intryckt.
3. Välj vinkelrät parkering
(framåt/backa) eller fickparkering.
Bara parkeringsplatser där systemet
kan assistera visas.
4. Välj parkeringsriktning.
5.4 Använda förarstödssystemen
298
