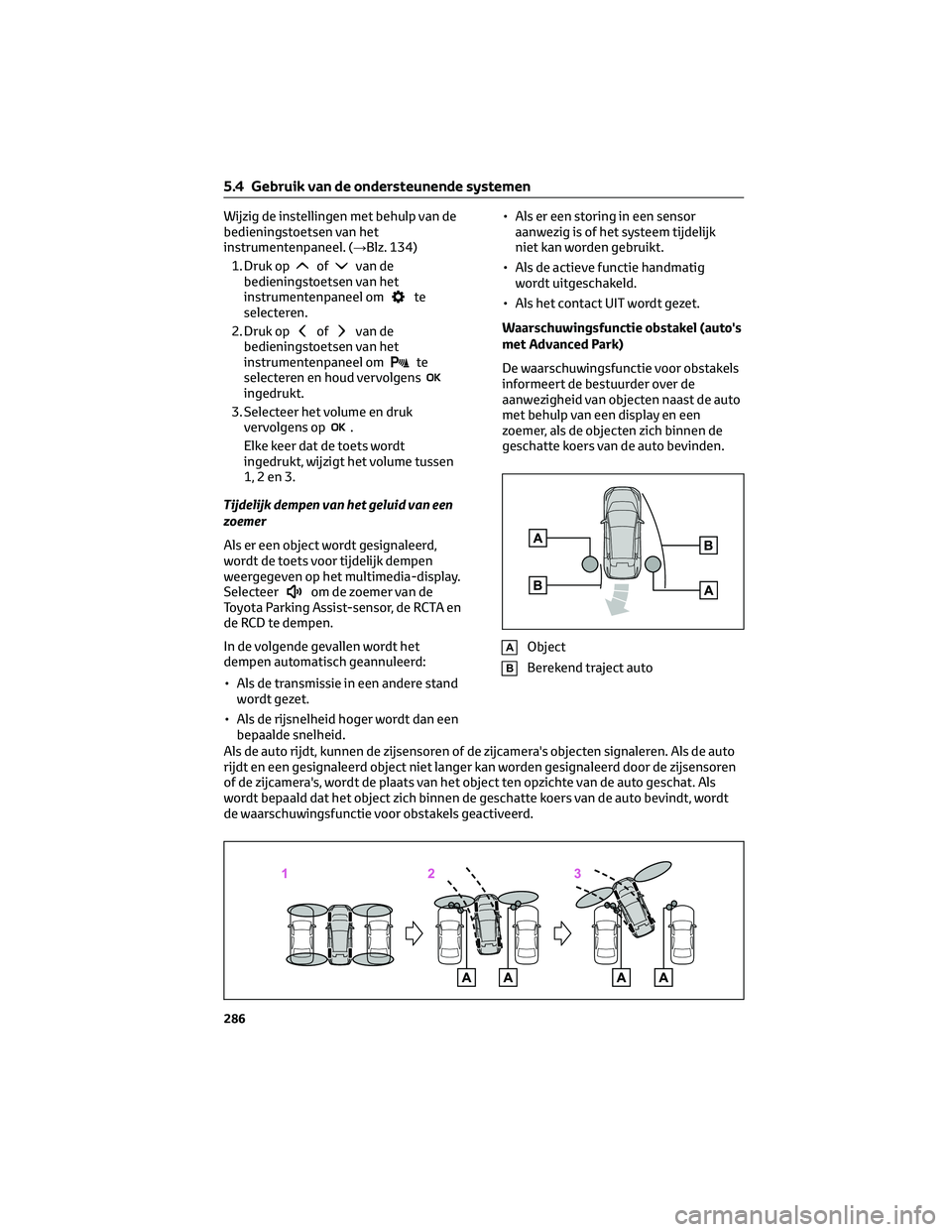

Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 134)
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren en houd vervolgens
ingedrukt.
3. Selecteer het volume en druk
vervolgens op
.
Elke keer dat de toets wordt
ingedrukt, wijzigt het volume tussen
1,2en3.
Tijdelijk dempen van het geluid van een
zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-display.
Selecteer
om de zoemer van de
Toyota Parking Assist-sensor, de RCTA en
de RCD te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de transmissie in een andere stand
wordt gezet.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Waarschuwingsfunctie obstakel (auto's
met Advanced Park)
De waarschuwingsfunctie voor obstakels
informeert de bestuurder over de
aanwezigheid van objecten naast de auto
met behulp van een display en een
zoemer, als de objecten zich binnen de
geschatte koers van de auto bevinden.
AObject
BBerekend traject auto
Als de auto rijdt, kunnen de zijsensoren of de zijcamera's objecten signaleren. Als de auto
rijdt en een gesignaleerd object niet langer kan worden gesignaleerd door de zijsensoren
of de zijcamera's, wordt de plaats van het object ten opzichte van de auto geschat. Als
wordt bepaald dat het object zich binnen de geschatte koers van de auto bevindt, wordt
de waarschuwingsfunctie voor obstakels geactiveerd.
5.4 Gebruik van de ondersteunende systemen
286

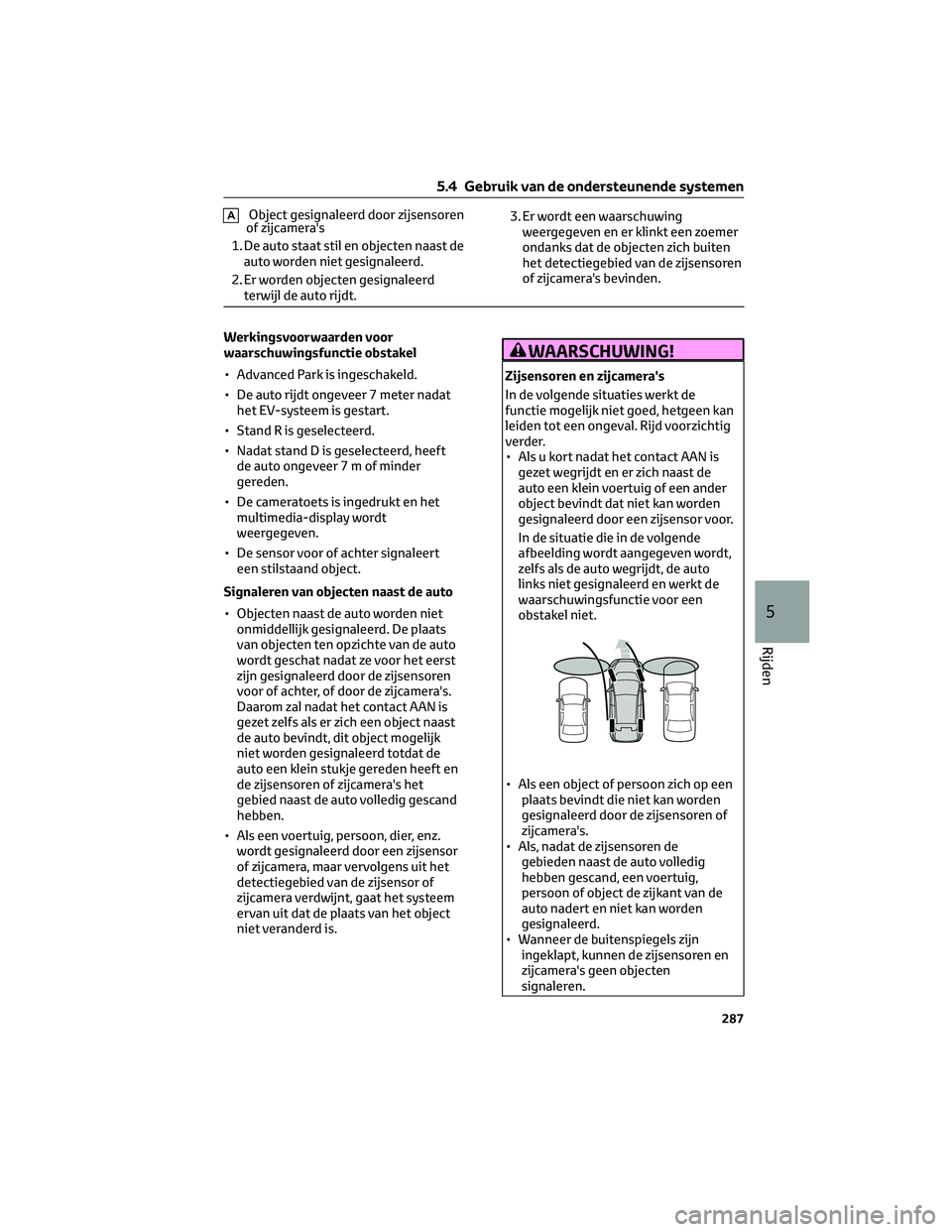

AObject gesignaleerd door zijsensoren
of zijcamera's
1. De auto staat stil en objecten naast de
auto worden niet gesignaleerd.
2. Er worden objecten gesignaleerd
terwijl de auto rijdt.3. Er wordt een waarschuwing
weergegeven en er klinkt een zoemer
ondanks dat de objecten zich buiten
het detectiegebied van de zijsensoren
of zijcamera's bevinden.
Werkingsvoorwaarden voor
waarschuwingsfunctie obstakel
• Advanced Park is ingeschakeld.
• De auto rijdt ongeveer 7 meter nadat
het EV-systeem is gestart.
• Stand R is geselecteerd.
• Nadat stand D is geselecteerd, heeft
de auto ongeveer 7 m of minder
gereden.
• De cameratoets is ingedrukt en het
multimedia-display wordt
weergegeven.
• De sensor voor of achter signaleert
een stilstaand object.
Signaleren van objecten naast de auto
• Objecten naast de auto worden niet
onmiddellijk gesignaleerd. De plaats
van objecten ten opzichte van de auto
wordt geschat nadat ze voor het eerst
zijn gesignaleerd door de zijsensoren
voor of achter, of door de zijcamera's.
Daarom zal nadat het contact AAN is
gezet zelfs als er zich een object naast
de auto bevindt, dit object mogelijk
niet worden gesignaleerd totdat de
auto een klein stukje gereden heeft en
de zijsensoren of zijcamera's het
gebied naast de auto volledig gescand
hebben.
• Als een voertuig, persoon, dier, enz.
wordt gesignaleerd door een zijsensor
of zijcamera, maar vervolgens uit het
detectiegebied van de zijsensor of
zijcamera verdwijnt, gaat het systeem
ervan uit dat de plaats van het object
niet veranderd is.WAARSCHUWING!
Zijsensoren en zijcamera's
In de volgende situaties werkt de
functie mogelijk niet goed, hetgeen kan
leiden tot een ongeval. Rijd voorzichtig
verder.
• Als u kort nadat het contact AAN is
gezet wegrijdt en er zich naast de
auto een klein voertuig of een ander
object bevindt dat niet kan worden
gesignaleerd door een zijsensor voor.
In de situatie die in de volgende
afbeelding wordt aangegeven wordt,
zelfs als de auto wegrijdt, de auto
links niet gesignaleerd en werkt de
waarschuwingsfunctie voor een
obstakel niet.
• Als een object of persoon zich op een
plaats bevindt die niet kan worden
gesignaleerd door de zijsensoren of
zijcamera's.
• Als, nadat de zijsensoren de
gebieden naast de auto volledig
hebben gescand, een voertuig,
persoon of object de zijkant van de
auto nadert en niet kan worden
gesignaleerd.
• Wanneer de buitenspiegels zijn
ingeklapt, kunnen de zijsensoren en
zijcamera's geen objecten
signaleren.
5.4 Gebruik van de ondersteunende systemen
287
5
Rijden

WAARSCHUWING!(Vervolg)
• Klap de buitenspiegels in en uit als de
12V-accu ontladen is geweest of is
verwijderd en weer is geplaatst.

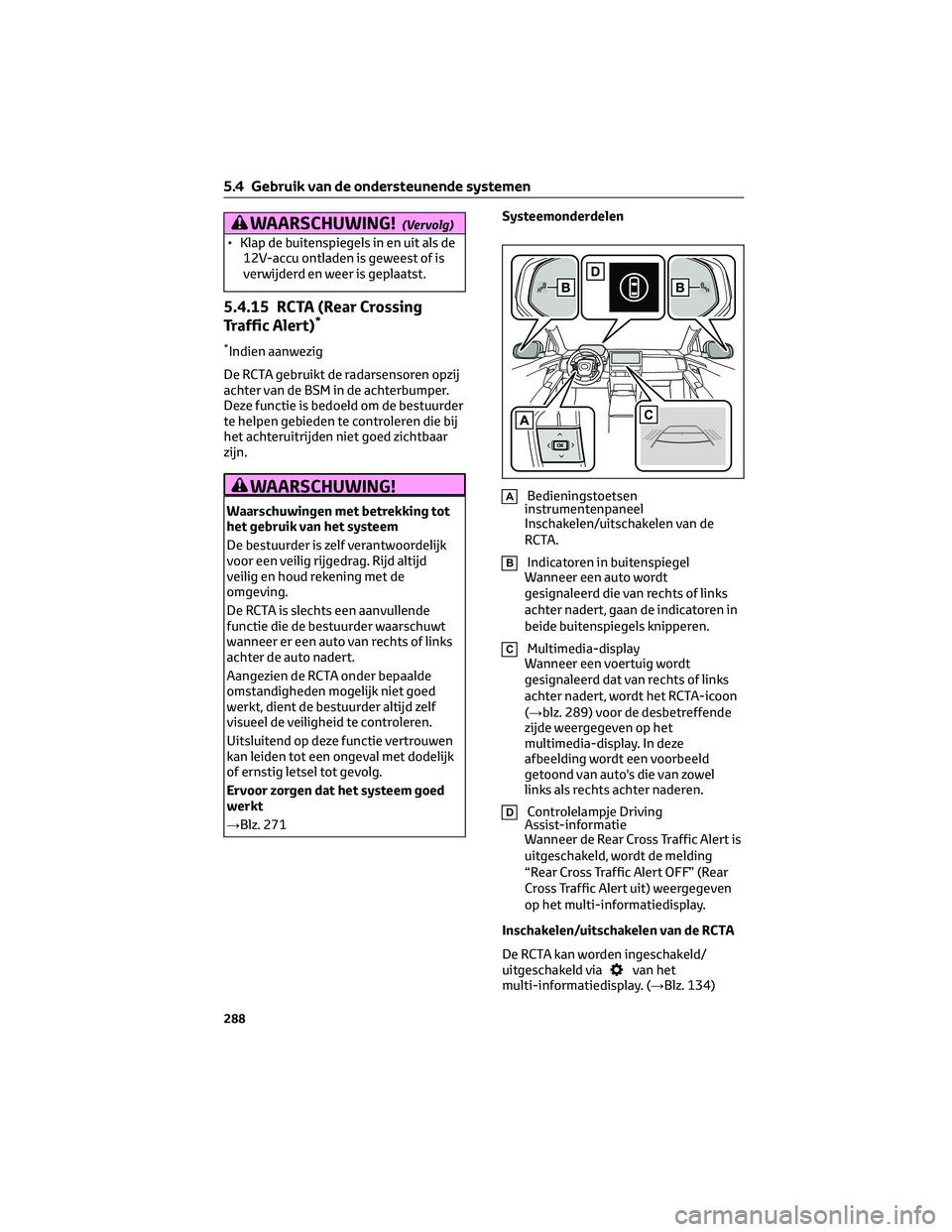

5.4.15 RCTA (Rear Crossing
Traffic Alert)*
*Indien aanwezig
De RCTA gebruikt de radarsensoren opzij
achter van de BSM in de achterbumper.
Deze functie is bedoeld om de bestuurder
te helpen gebieden te controleren die bij
het achteruitrijden niet goed zichtbaar
zijn.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving.
De RCTA is slechts een aanvullende
functie die de bestuurder waarschuwt
wanneer er een auto van rechts of links
achter de auto nadert.
Aangezien de RCTA onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Uitsluitend op deze functie vertrouwen
kan leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
Ervoor zorgen dat het systeem goed
werkt
→Blz. 271SysteemonderdelenABedieningstoetsen
instrumentenpaneel
Inschakelen/uitschakelen van de
RCTA.
BIndicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, gaan de indicatoren in
beide buitenspiegels knipperen.
CMultimedia-display
Wanneer een voertuig wordt
gesignaleerd dat van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 289) voor de desbetreffende
zijde weergegeven op het
multimedia-display. In deze
afbeelding wordt een voorbeeld
getoond van auto's die van zowel
links als rechts achter naderen.
DControlelampje Driving
Assist-informatie
Wanneer de Rear Cross Traffic Alert is
uitgeschakeld, wordt de melding
“Rear Cross Traffic Alert OFF” (Rear
Cross Traffic Alert uit) weergegeven
op het multi-informatiedisplay.
Inschakelen/uitschakelen van de RCTA
De RCTA kan worden ingeschakeld/
uitgeschakeld via
van het
multi-informatiedisplay. (→Blz. 134)
5.4 Gebruik van de ondersteunende systemen
288

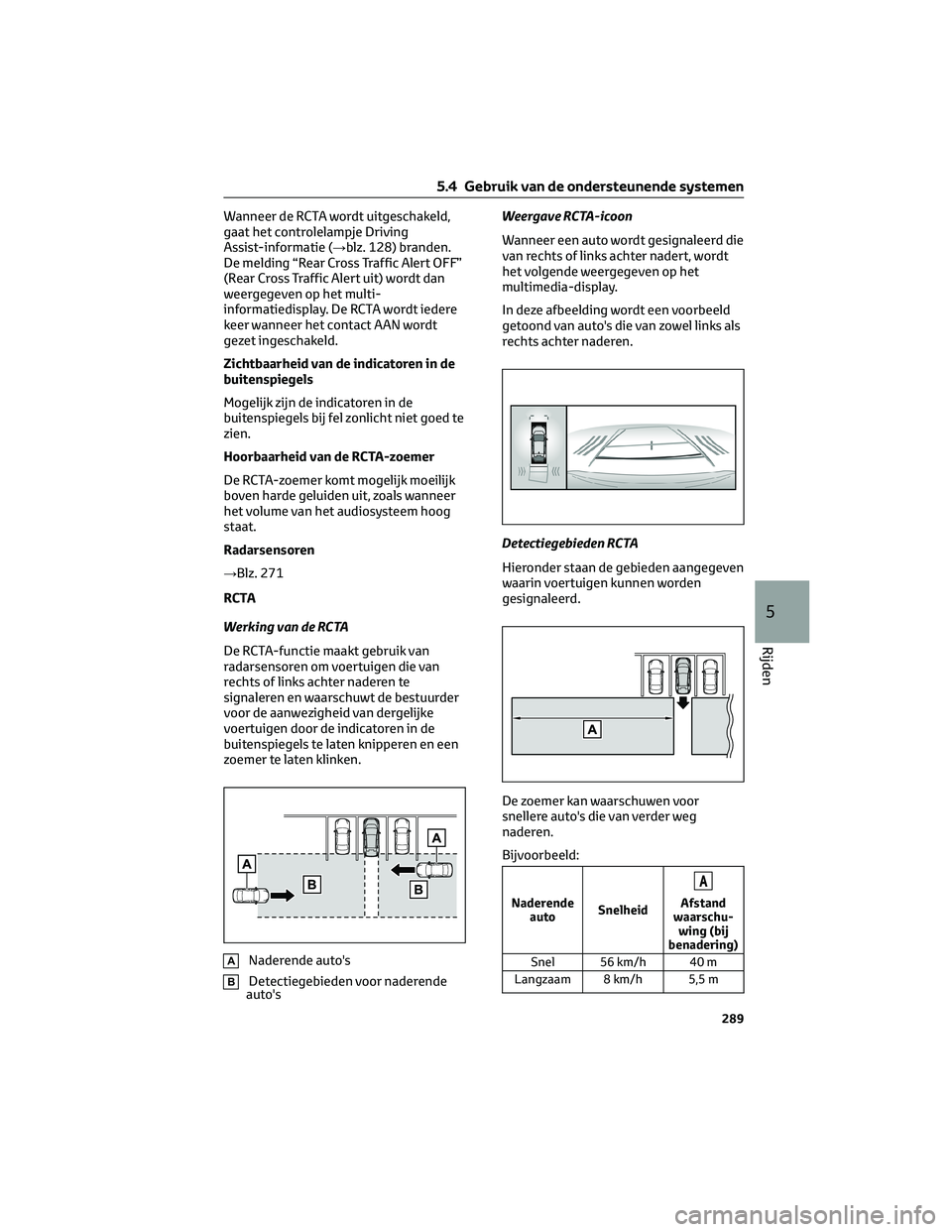

Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje Driving
Assist-informatie (→blz. 128) branden.
De melding “Rear Cross Traffic Alert OFF”
(Rear Cross Traffic Alert uit) wordt dan
weergegeven op het multi-
informatiedisplay. De RCTA wordt iedere
keer wanneer het contact AAN wordt
gezet ingeschakeld.
Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Radarsensoren
→Blz. 271
RCTA
Werking van de RCTA
De RCTA-functie maakt gebruik van
radarsensoren om voertuigen die van
rechts of links achter naderen te
signaleren en waarschuwt de bestuurder
voor de aanwezigheid van dergelijke
voertuigen door de indicatoren in de
buitenspiegels te laten knipperen en een
zoemer te laten klinken.
ANaderende auto's
BDetectiegebieden voor naderende
auto'sWeergave RCTA-icoon
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt
het volgende weergegeven op het
multimedia-display.
In deze afbeelding wordt een voorbeeld
getoond van auto's die van zowel links als
rechts achter naderen.
Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven
waarin voertuigen kunnen worden
gesignaleerd.
De zoemer kan waarschuwen voor
snellere auto's die van verder weg
naderen.
Bijvoorbeeld:
Naderende
autoSnelheid
A
Afstand
waarschu-
wing (bij
benadering)
Snel 56 km/h 40 m
Langzaam 8 km/h 5,5 m
5.4 Gebruik van de ondersteunende systemen
289
5
Rijden

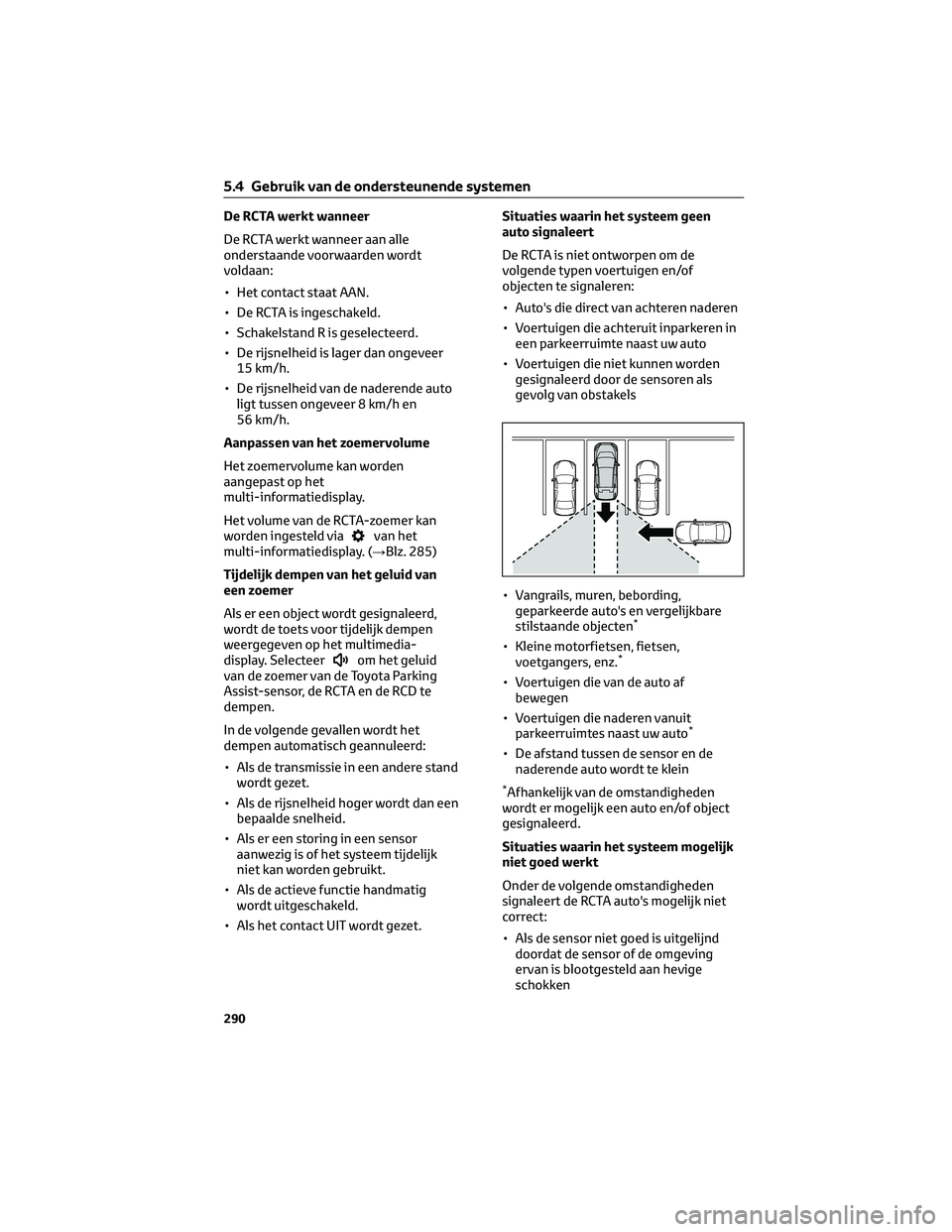

De RCTA werkt wanneer
De RCTA werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan:
• Het contact staat AAN.
• De RCTA is ingeschakeld.
• Schakelstand R is geselecteerd.
• De rijsnelheid is lager dan ongeveer
15 km/h.
• De rijsnelheid van de naderende auto
ligt tussen ongeveer 8 km/h en
56 km/h.
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Het volume van de RCTA-zoemer kan
worden ingesteld via
van het
multi-informatiedisplay. (→Blz. 285)

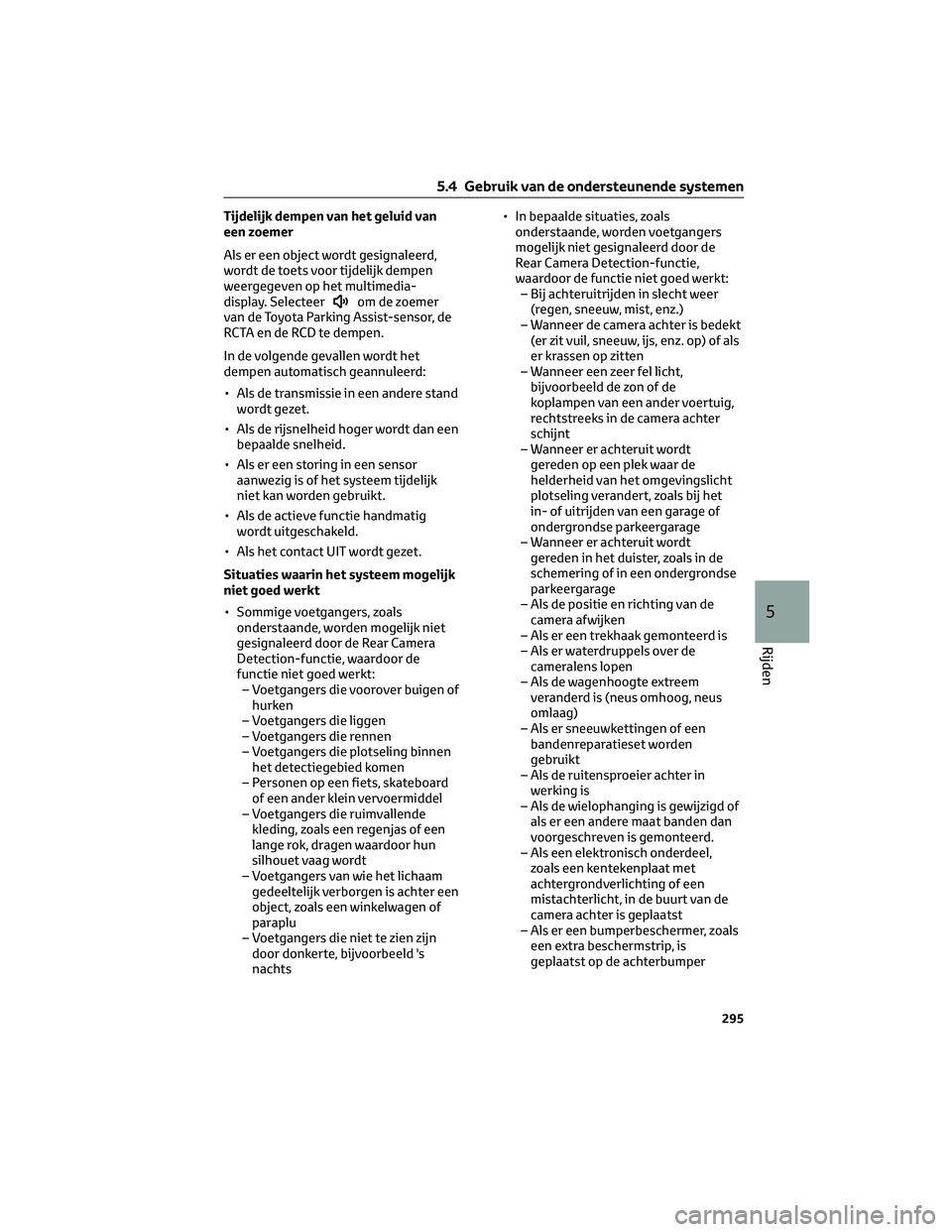

Tijdelijk dempen van het geluid van
een zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-
display. Selecteer
om het geluid
van de zoemer van de Toyota Parking
Assist-sensor, de RCTA en de RCD te
dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de transmissie in een andere stand
wordt gezet.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.Situaties waarin het systeem geen
auto signaleert
De RCTA is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren:
• Auto's die direct van achteren naderen
• Voertuigen die achteruit inparkeren in
een parkeerruimte naast uw auto
• Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Kleine motorfietsen, fietsen,
voetgangers, enz.*
• Voertuigen die van de auto af
bewegen
• Voertuigen die naderen vanuit
parkeerruimtes naast uw auto
*
• De afstand tussen de sensor en de
naderende auto wordt te klein
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.
Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden
signaleert de RCTA auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
5.4 Gebruik van de ondersteunende systemen
290

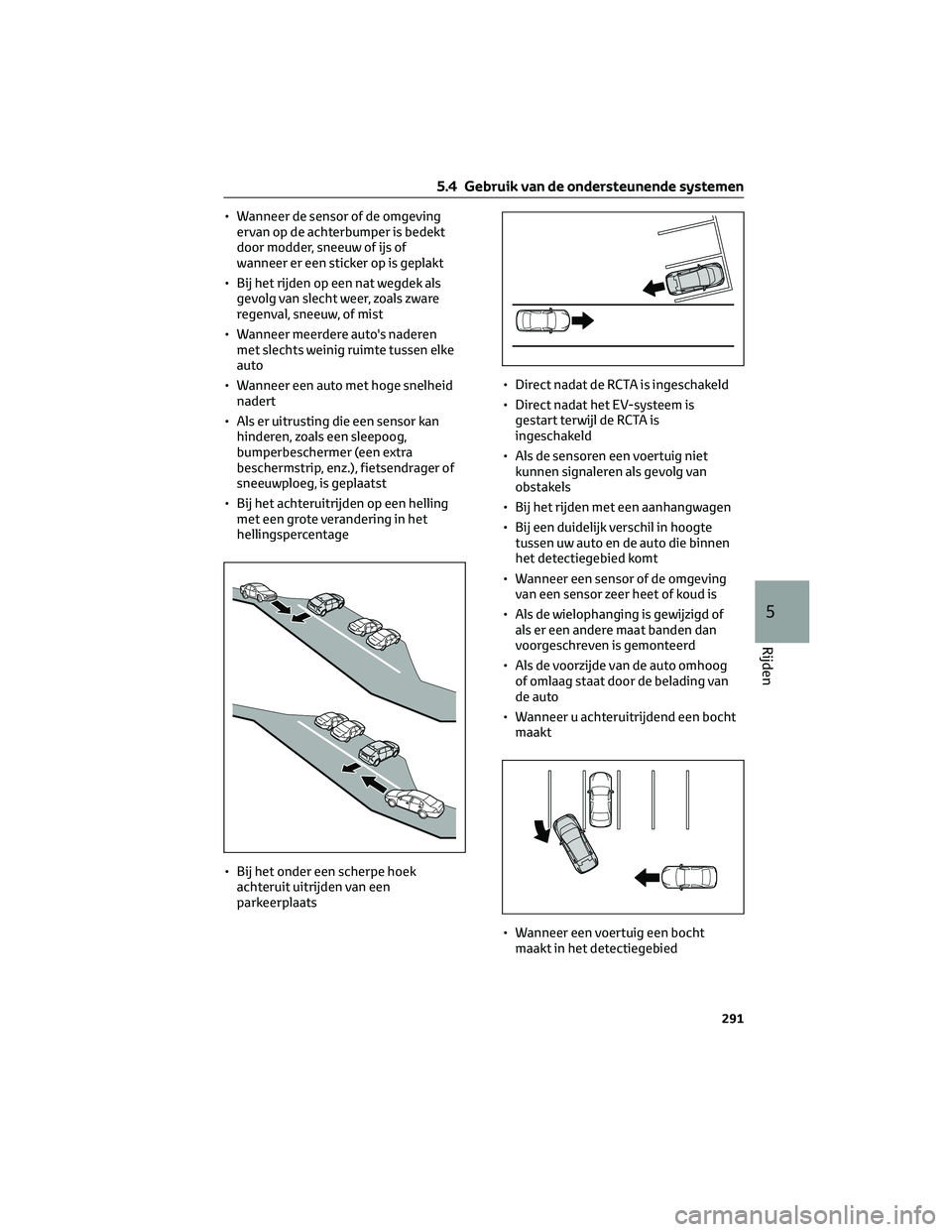

• Wanneer de sensor of de omgeving
ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als
gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen
met slechts weinig ruimte tussen elke
auto
• Wanneer een auto met hoge snelheid
nadert
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Bij het achteruitrijden op een helling
met een grote verandering in het
hellingspercentage
• Bij het onder een scherpe hoek
achteruit uitrijden van een
parkeerplaats• Direct nadat de RCTA is ingeschakeld
• Direct nadat het EV-systeem is
gestart terwijl de RCTA is
ingeschakeld
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Wanneer u achteruitrijdend een bocht
maakt
• Wanneer een voertuig een bocht
maakt in het detectiegebied
5.4 Gebruik van de ondersteunende systemen
291
5
Rijden

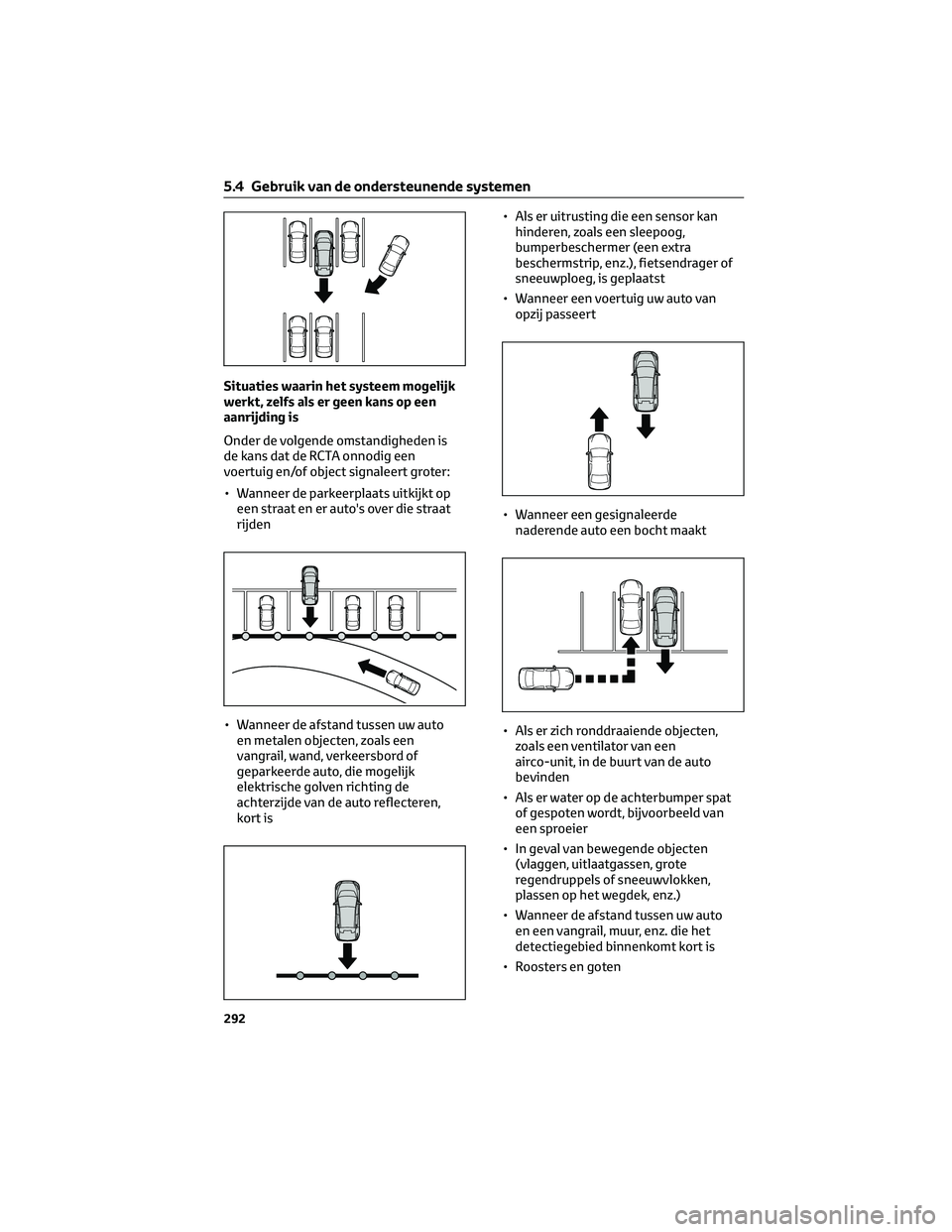

Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
• Wanneer de afstand tussen uw auto
en metalen objecten, zoals een
vangrail, wand, verkeersbord of
geparkeerde auto, die mogelijk
elektrische golven richting de
achterzijde van de auto reflecteren,
kort is• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert
• Wanneer een gesignaleerde
naderende auto een bocht maakt
• Als er zich ronddraaiende objecten,
zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden
• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
5.4 Gebruik van de ondersteunende systemen
292

• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto

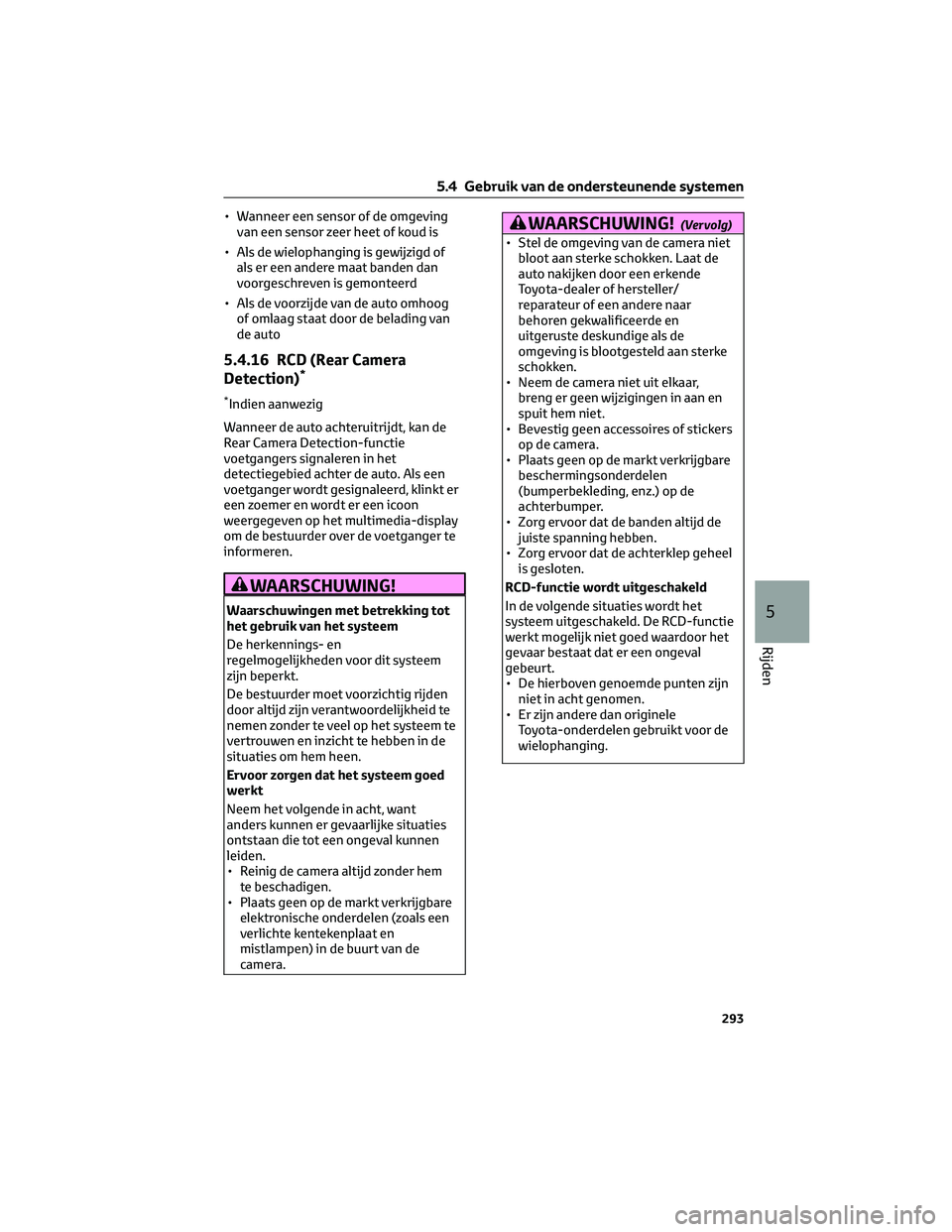

5.4.16 RCD (Rear Camera
Detection)*
*Indien aanwezig
Wanneer de auto achteruitrijdt, kan de
Rear Camera Detection-functie
voetgangers signaleren in het
detectiegebied achter de auto. Als een
voetganger wordt gesignaleerd, klinkt er
een zoemer en wordt er een icoon
weergegeven op het multimedia-display
om de bestuurder over de voetganger te
informeren.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De herkennings- en
regelmogelijkheden voor dit systeem
zijn beperkt.
De bestuurder moet voorzichtig rijden
door altijd zijn verantwoordelijkheid te
nemen zonder te veel op het systeem te
vertrouwen en inzicht te hebben in de
situaties om hem heen.
Ervoor zorgen dat het systeem goed
werkt
Neem het volgende in acht, want
anders kunnen er gevaarlijke situaties
ontstaan die tot een ongeval kunnen
leiden.
• Reinig de camera altijd zonder hem
te beschadigen.
• Plaats geen op de markt verkrijgbare
elektronische onderdelen (zoals een
verlichte kentekenplaat en
mistlampen) in de buurt van de
camera.
WAARSCHUWING!(Vervolg)
• Stel de omgeving van de camera niet
bloot aan sterke schokken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als de
omgeving is blootgesteld aan sterke
schokken.
• Neem de camera niet uit elkaar,
breng er geen wijzigingen in aan en
spuit hem niet.
• Bevestig geen accessoires of stickers
op de camera.
• Plaats geen op de markt verkrijgbare
beschermingsonderdelen
(bumperbekleding, enz.) op de
achterbumper.
• Zorg ervoor dat de banden altijd de
juiste spanning hebben.
• Zorg ervoor dat de achterklep geheel
is gesloten.
RCD-functie wordt uitgeschakeld
In de volgende situaties wordt het
systeem uitgeschakeld. De RCD-functie
werkt mogelijk niet goed waardoor het
gevaar bestaat dat er een ongeval
gebeurt.
• De hierboven genoemde punten zijn
niet in acht genomen.
• Er zijn andere dan originele
Toyota-onderdelen gebruikt voor de
wielophanging.
5.4 Gebruik van de ondersteunende systemen
293
5
Rijden

Tijdelijk dempen van het geluid van
een zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-
display. Selecteer
om de zoemer
van de Toyota Parking Assist-sensor, de
RCTA en de RCD te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de transmissie in een andere stand
wordt gezet.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Situaties waarin het systeem mogelijk
niet goed werkt
• Sommige voetgangers, zoals
onderstaande, worden mogelijk niet
gesignaleerd door de Rear Camera
Detection-functie, waardoor de
functie niet goed werkt:
– Voetgangers die voorover buigen of
hurken
– Voetgangers die liggen
– Voetgangers die rennen
– Voetgangers die plotseling binnen
het detectiegebied komen
– Personen op een fiets, skateboard
of een ander klein vervoermiddel
– Voetgangers die ruimvallende
kleding, zoals een regenjas of een
lange rok, dragen waardoor hun
silhouet vaag wordt
– Voetgangers van wie het lichaam
gedeeltelijk verborgen is achter een
object, zoals een winkelwagen of
paraplu
– Voetgangers die niet te zien zijn
door donkerte, bijvoorbeeld 's
nachts• In bepaalde situaties, zoals
onderstaande, worden voetgangers
mogelijk niet gesignaleerd door de
Rear Camera Detection-functie,
waardoor de functie niet goed werkt:
– Bij achteruitrijden in slecht weer
(regen, sneeuw, mist, enz.)
– Wanneer de camera achter is bedekt
(er zit vuil, sneeuw, ijs, enz. op) of als
er krassen op zitten
– Wanneer een zeer fel licht,
bijvoorbeeld de zon of de
koplampen van een ander voertuig,
rechtstreeks in de camera achter
schijnt
– Wanneer er achteruit wordt
gereden op een plek waar de
helderheid van het omgevingslicht
plotseling verandert, zoals bij het
in- of uitrijden van een garage of
ondergrondse parkeergarage
– Wanneer er achteruit wordt
gereden in het duister, zoals in de
schemering of in een ondergrondse
parkeergarage
– Als de positie en richting van de
camera afwijken
– Als er een trekhaak gemonteerd is
– Als er waterdruppels over de
cameralens lopen
– Als de wagenhoogte extreem
veranderd is (neus omhoog, neus
omlaag)
– Als er sneeuwkettingen of een
bandenreparatieset worden
gebruikt
– Als de ruitensproeier achter in
werking is
– Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd.
– Als een elektronisch onderdeel,
zoals een kentekenplaat met
achtergrondverlichting of een
mistachterlicht, in de buurt van de
camera achter is geplaatst
– Als er een bumperbeschermer, zoals
een extra beschermstrip, is
geplaatst op de achterbumper
5.4 Gebruik van de ondersteunende systemen
295
5
Rijden

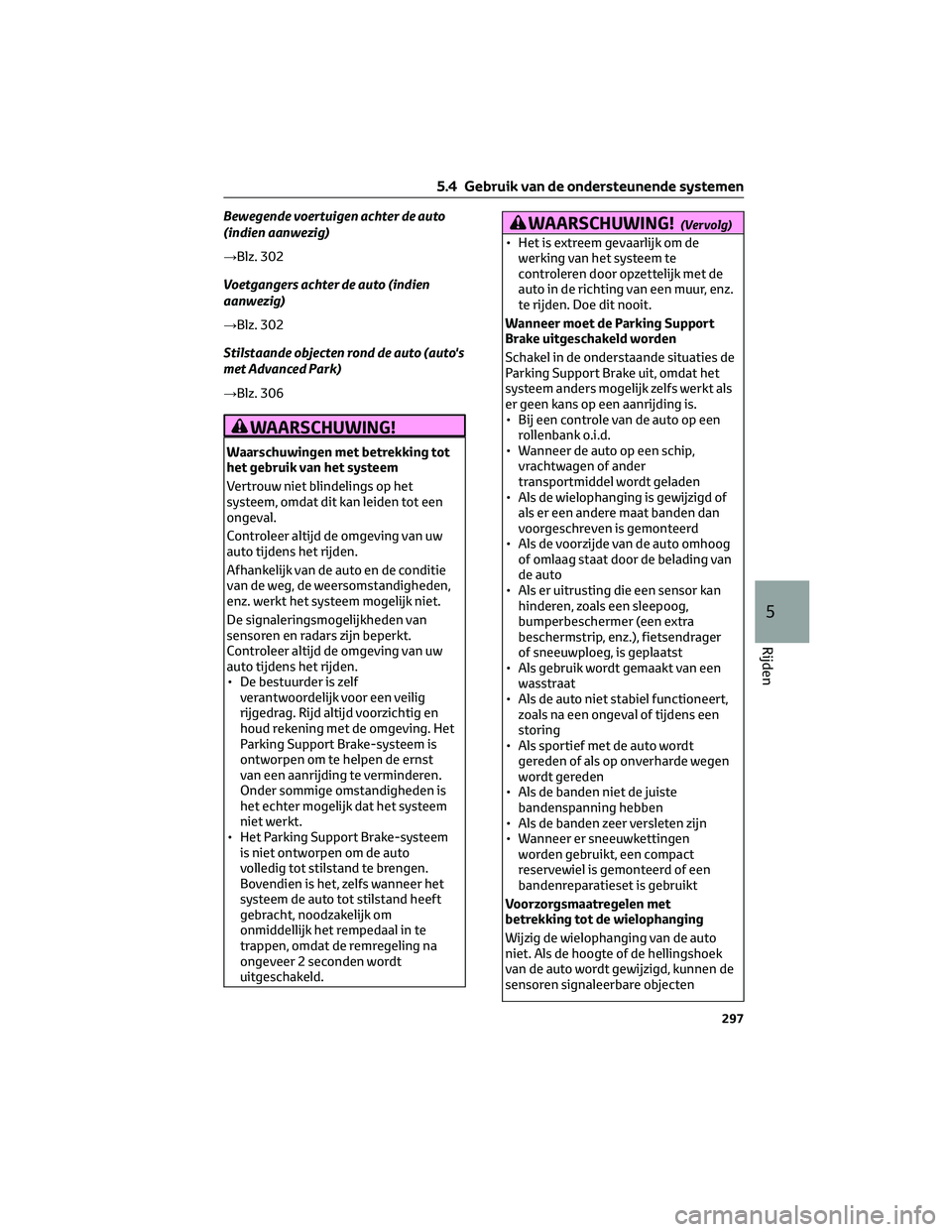

Bewegende voertuigen achter de auto
(indien aanwezig)
→Blz. 302
Voetgangers achter de auto (indien
aanwezig)
→Blz. 302
Stilstaande objecten rond de auto (auto's
met Advanced Park)
→Blz. 306
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
Afhankelijk van de auto en de conditie
van de weg, de weersomstandigheden,
enz. werkt het systeem mogelijk niet.
De signaleringsmogelijkheden van
sensoren en radars zijn beperkt.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving. Het
Parking Support Brake-systeem is
ontworpen om te helpen de ernst
van een aanrijding te verminderen.
Onder sommige omstandigheden is
het echter mogelijk dat het systeem
niet werkt.
• Het Parking Support Brake-systeem
is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
WAARSCHUWING!(Vervolg)
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als
er geen kans op een aanrijding is.
• Bij een controle van de auto op een
rollenbank o.i.d.
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst
• Als gebruik wordt gemaakt van een
wasstraat
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
• Als de banden niet de juiste
bandenspanning hebben
• Als de banden zeer versleten zijn
• Wanneer er sneeuwkettingen
worden gebruikt, een compact
reservewiel is gemonteerd of een
bandenreparatieset is gebruikt
Voorzorgsmaatregelen met
betrekking tot de wielophanging
Wijzig de wielophanging van de auto
niet. Als de hoogte of de hellingshoek
van de auto wordt gewijzigd, kunnen de
sensoren signaleerbare objecten
5.4 Gebruik van de ondersteunende systemen
297
5
Rijden
