351
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_OM_Europe_OM10530M

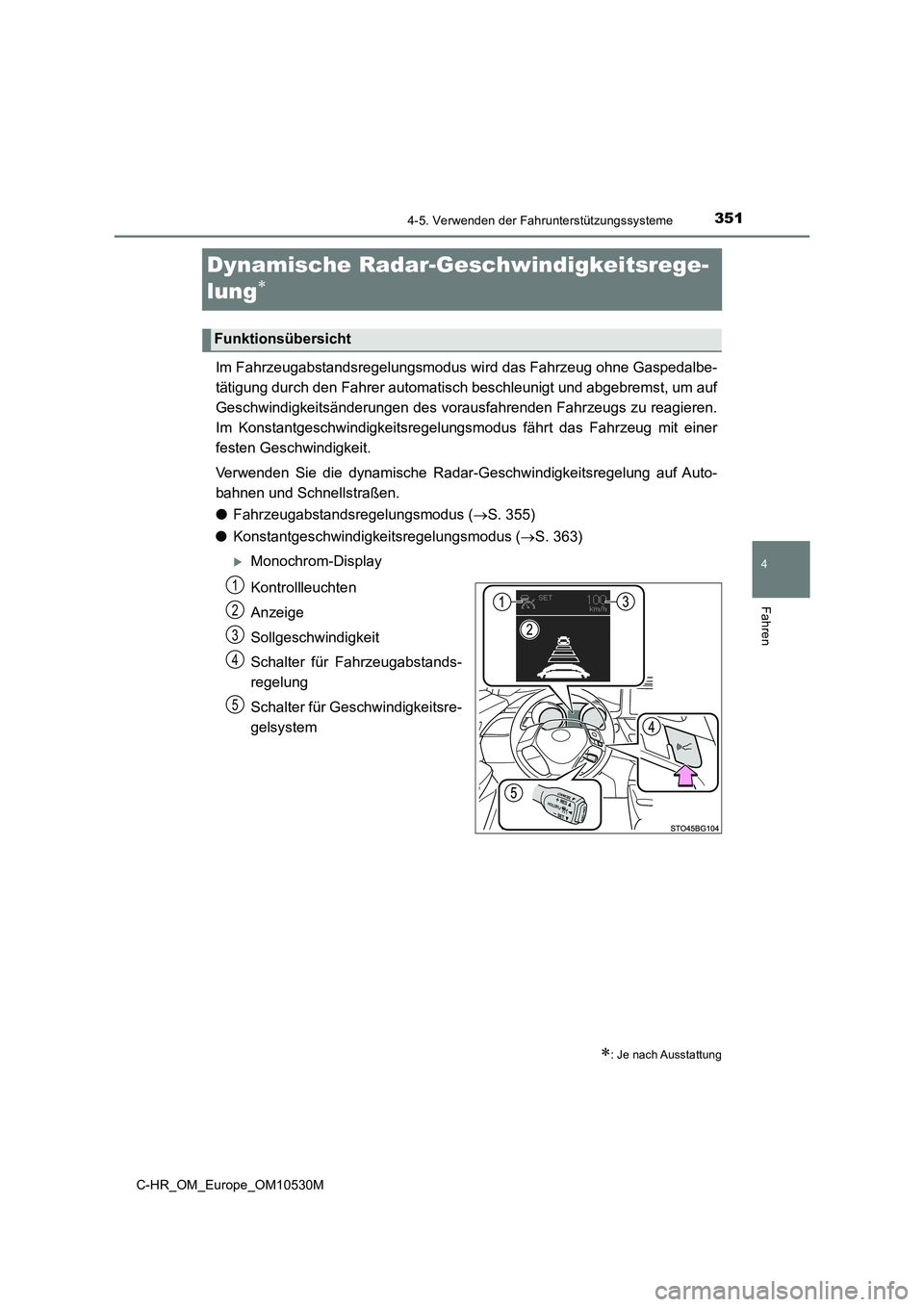

Dynamische Radar-Geschwindigkeitsrege-
lung
Im Fahrzeugabstandsregelungsmodus wi rd das Fahrzeug ohne Gaspedalbe-
tätigung durch den Fahrer automatisch beschleunigt und abgebremst, um auf
Geschwindigkeitsänderungen des voraus fahrenden Fahrzeugs zu reagieren.
Im Konstantgeschwindigkeitsregelungsmodus fährt das Fahrzeug mit einer
festen Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung auf Auto-
bahnen und Schnellstraßen.
● Fahrzeugabstandsregelungsmodus (S. 355)
● Konstantgeschwindigkeitsregelungsmodus (S. 363)
Monochrom-Display
Kontrollleuchten
Anzeige
Sollgeschwindigkeit
Schalter für Fahrzeugabstands-
regelung
Schalter für Geschwindigkeitsre-
gelsystem
: Je nach Ausstattung
Funktionsübersicht
1
2
3
4
5

3524-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

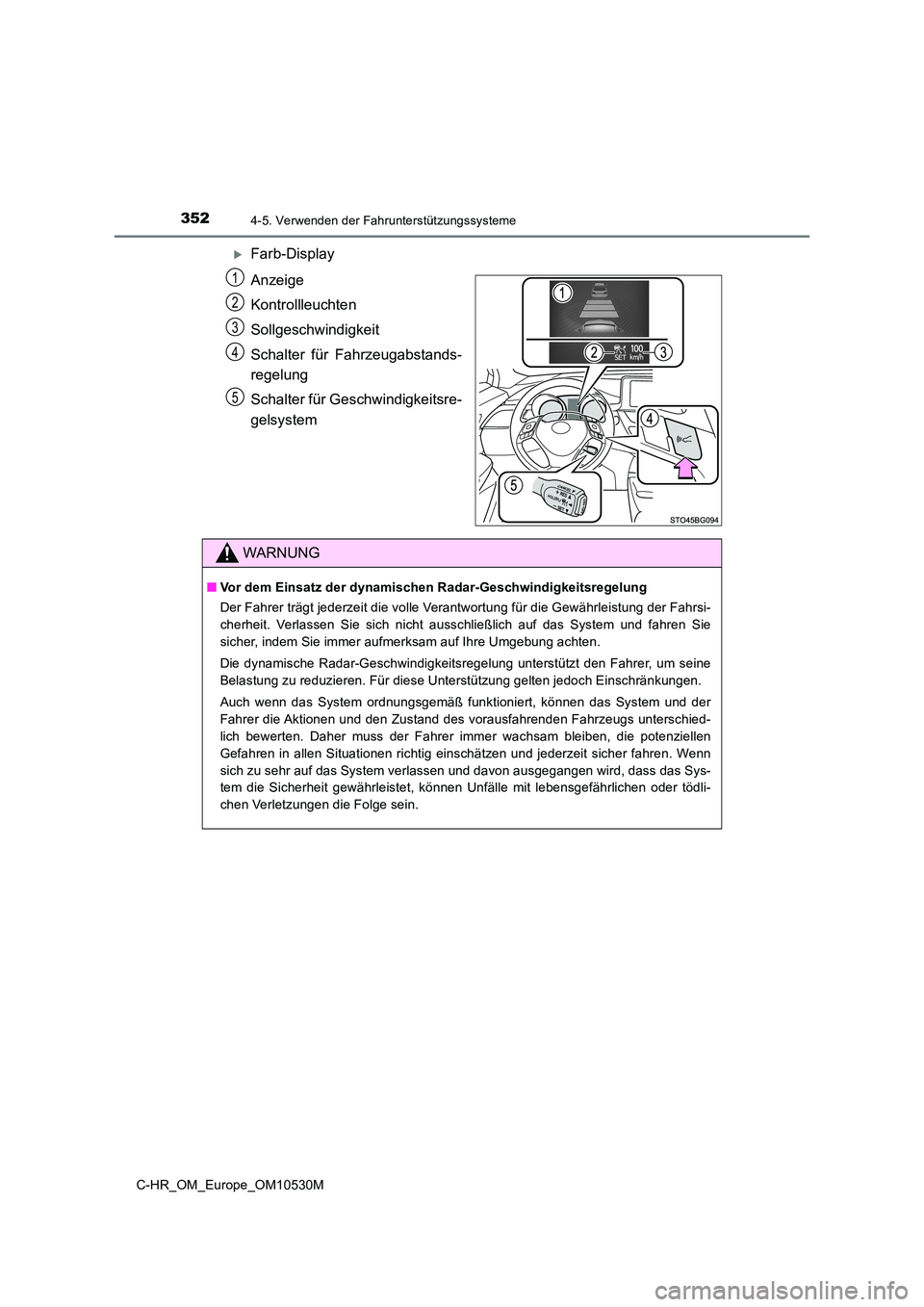

Farb-Display
Anzeige
Kontrollleuchten
Sollgeschwindigkeit
Schalter für Fahrzeugabstands-
regelung
Schalter für Geschwindigkeitsre-
gelsystem
1
2
3
4
5
WARNUNG
■ Vor dem Einsatz der dynamischen Radar-Geschwindigkeitsregelung
Der Fahrer trägt jederzeit die volle Verantwortung für die Gewährleistung der Fahrsi-
cherheit. Verlassen Sie sich nicht ausschließlich auf das System und fahren Sie
sicher, indem Sie immer aufmerksam auf Ihre Umgebung achten.
Die dynamische Radar-Geschwindigkeitsregelung unterstützt den Fahrer, um seine
Belastung zu reduzieren. Für diese Unterstützung gelten jedoch Einschränkungen.
Auch wenn das System ordnungsgemäß funktioniert, können das System und der
Fahrer die Aktionen und den Zustand des vorausfahrenden Fahrzeugs unterschied-
lich bewerten. Daher muss der Fahrer immer wachsam bleiben, die potenziellen
Gefahren in allen Situationen richtig einschätzen und jederzeit sicher fahren. Wenn
sich zu sehr auf das System verlassen und davon ausgegangen wird, dass das Sys-
tem die Sicherheit gewährleistet, können Unfälle mit lebensgefährlichen oder tödli-
chen Verletzungen die Folge sein.

3534-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

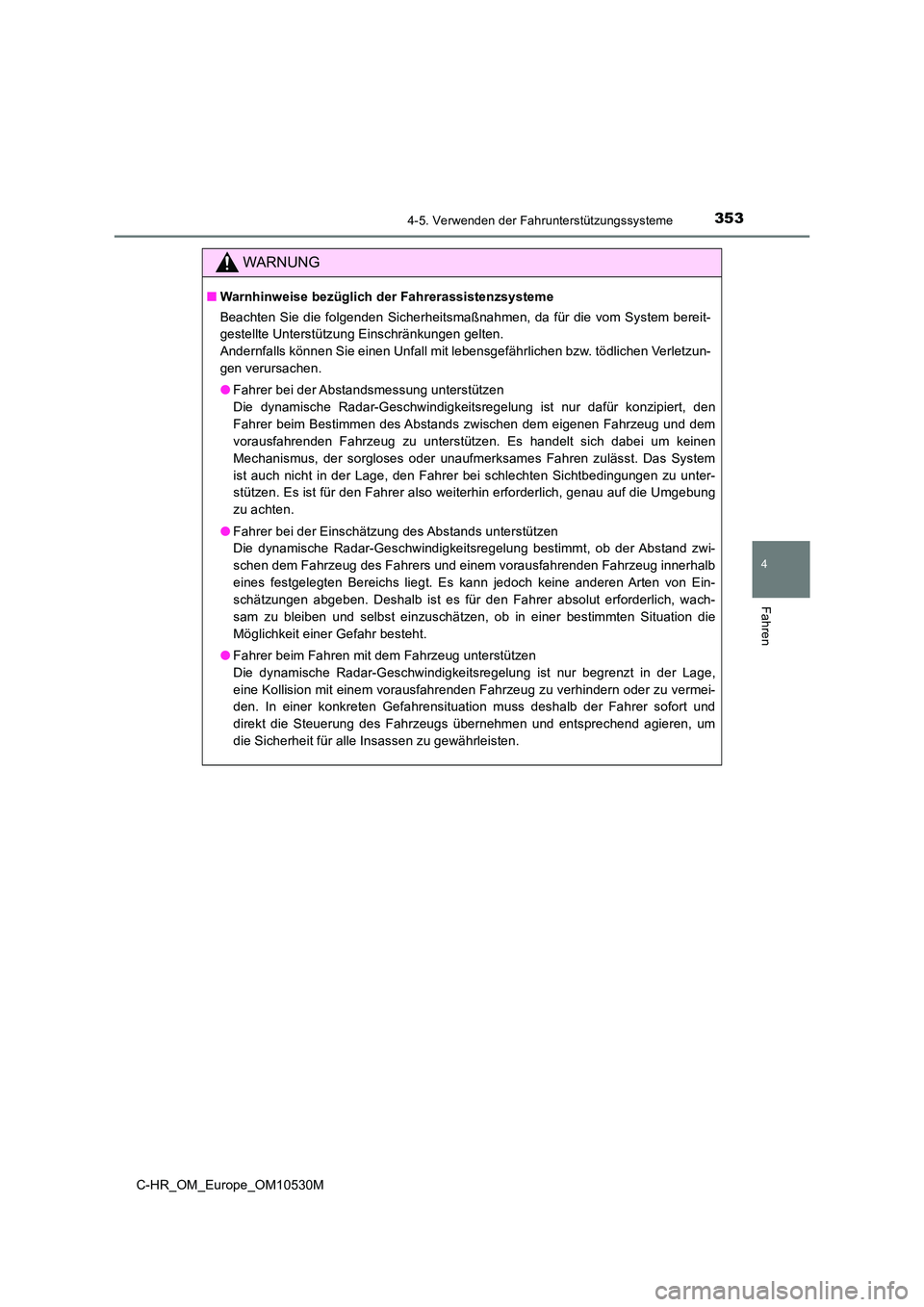

WARNUNG
■Warnhinweise bezüglich der Fahrerassistenzsysteme
Beachten Sie die folgenden Sicherheitsmaßnahmen, da für die vom System bereit-
gestellte Unterstützung Einschränkungen gelten.
Andernfalls können Sie einen Unfall mit lebensgefährlichen bzw. tödlichen Verletzun-
gen verursachen.
● Fahrer bei der Abstandsmessung unterstützen
Die dynamische Radar-Geschwindigkeitsregelung ist nur dafür konzipiert, den
Fahrer beim Bestimmen des Abstands zwischen dem eigenen Fahrzeug und dem
vorausfahrenden Fahrzeug zu unterstützen. Es handelt sich dabei um keinen
Mechanismus, der sorgloses oder unaufmerksames Fahren zulässt. Das System
ist auch nicht in der Lage, den Fahrer bei schlechten Sichtbedingungen zu unter-
stützen. Es ist für den Fahrer also weiterhin erforderlich, genau auf die Umgebung
zu achten.
● Fahrer bei der Einschätzung des Abstands unterstützen
Die dynamische Radar-Geschwindigkeitsregelung bestimmt, ob der Abstand zwi-
schen dem Fahrzeug des Fahrers und einem vorausfahrenden Fahrzeug innerhalb
eines festgelegten Bereichs liegt. Es kann jedoch keine anderen Arten von Ein-
schätzungen abgeben. Deshalb ist es für den Fahrer absolut erforderlich, wach-
sam zu bleiben und selbst einzuschätzen, ob in einer bestimmten Situation die
Möglichkeit einer Gefahr besteht.
● Fahrer beim Fahren mit dem Fahrzeug unterstützen
Die dynamische Radar-Geschwindigkeitsregelung ist nur begrenzt in der Lage,
eine Kollision mit einem vorausfahrenden Fahrzeug zu verhindern oder zu vermei-
den. In einer konkreten Gefahrensituation muss deshalb der Fahrer sofort und
direkt die Steuerung des Fahrzeugs übernehmen und entsprechend agieren, um
die Sicherheit für alle Insassen zu gewährleisten.

3544-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

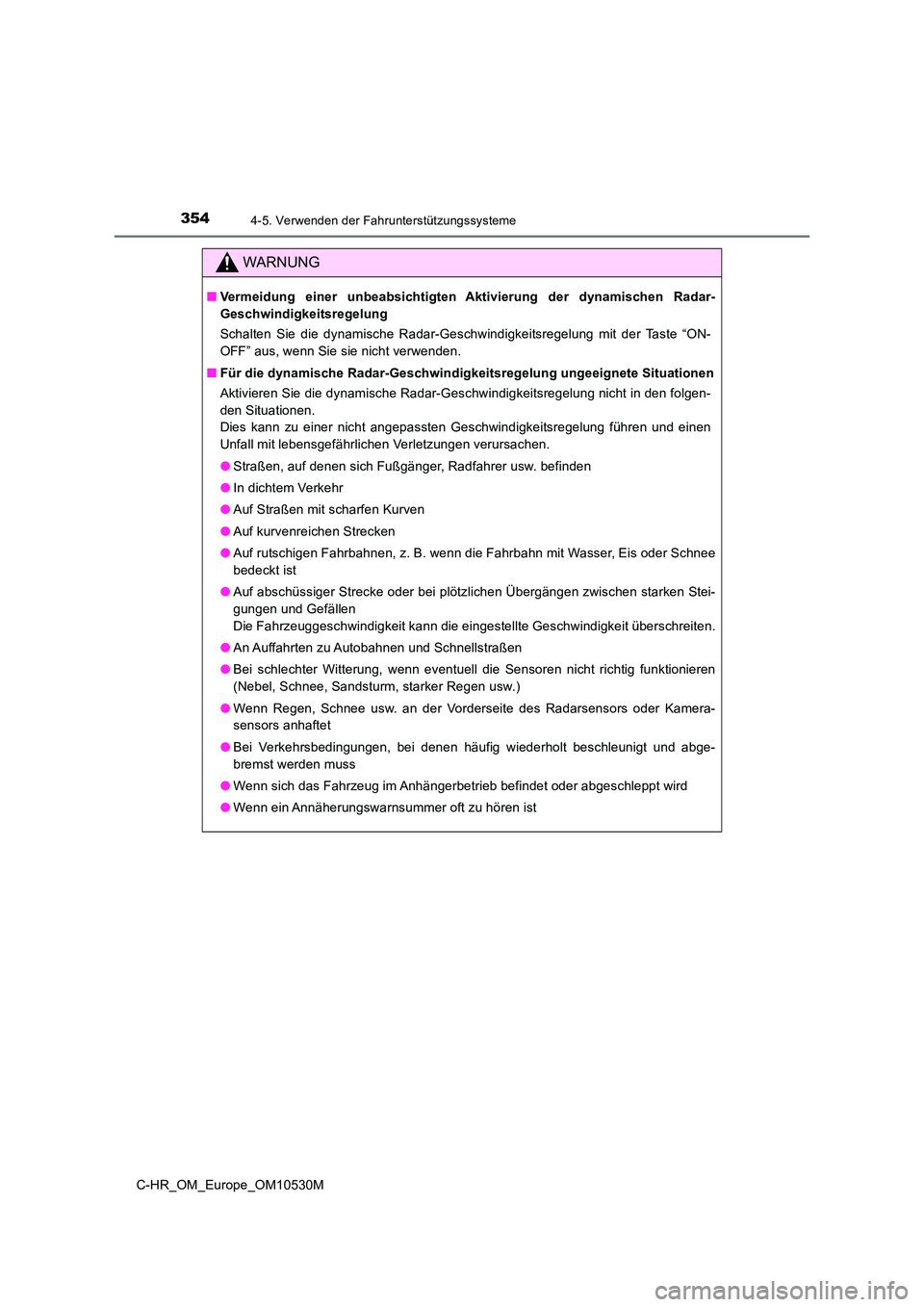

WARNUNG
■Vermeidung einer unbeabsichtigten Aktivierung der dynamischen Radar-
Geschwindigkeitsregelung
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit der Taste “ON-
OFF” aus, wenn Sie sie nicht verwenden.
■ Für die dynamische Radar-Geschwindigkeitsregelung ungeeignete Situationen
Aktivieren Sie die dynamische Radar-Geschwindigkeitsregelung nicht in den folgen-
den Situationen.
Dies kann zu einer nicht angepassten Geschwindigkeitsregelung führen und einen
Unfall mit lebensgefährlichen Verletzungen verursachen.
● Straßen, auf denen sich Fußgänger, Radfahrer usw. befinden
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Auf abschüssiger Strecke oder bei plötzlichen Übergängen zwischen starken Stei-
gungen und Gefällen
Die Fahrzeuggeschwindigkeit kann die eingestellte Geschwindigkeit überschreiten.
● An Auffahrten zu Autobahnen und Schnellstraßen
● Bei schlechter Witterung, wenn eventuell die Sensoren nicht richtig funktionieren
(Nebel, Schnee, Sandsturm, starker Regen usw.)
● Wenn Regen, Schnee usw. an der Vorderseite des Radarsensors oder Kamera-
sensors anhaftet
● Bei Verkehrsbedingungen, bei denen häufig wiederholt beschleunigt und abge-
bremst werden muss
● Wenn sich das Fahrzeug im Anhängerbetrieb befindet oder abgeschleppt wird
● Wenn ein Annäherungswarnsummer oft zu hören ist

3554-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
Dieser Modus arbeitet mit einem Radarsensor zum Erkennen von Fahrzeu-
gen bis zu ca. 100 m vor Ihrem Fahrzeug, ermittelt die aktuelle Entfernung
zum vorausfahrenden Fahrzeug und stellt kontinuierlich einen geeigneten
Abstand sicher.
Beachten Sie, dass der Fahrzeugabstand beim Befahren langer Bergabstrecken zu
gering sein kann.
Fahren im Abstandsregelungsmodus

3564-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

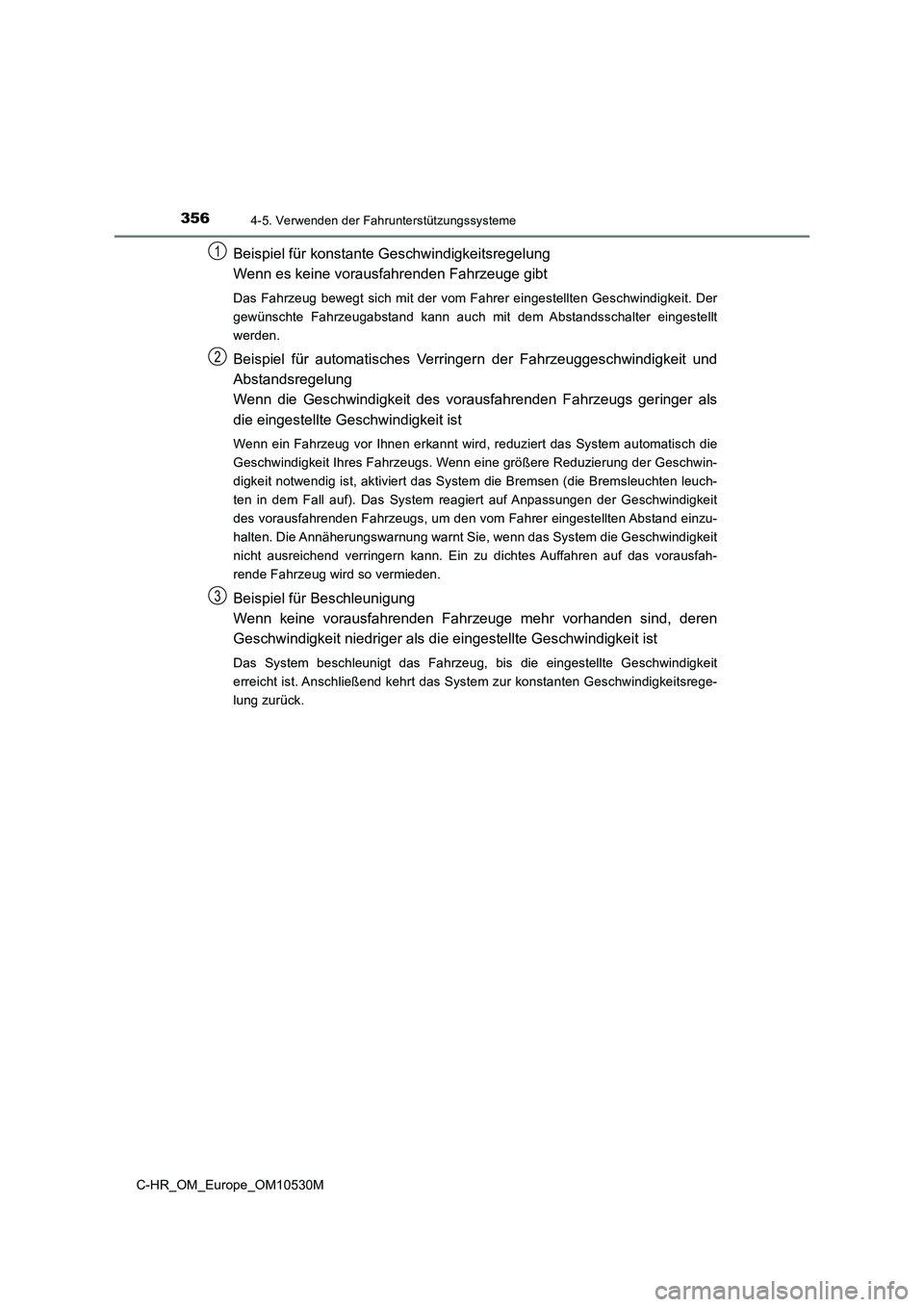

Beispiel für konstante Geschwindigkeitsregelung
Wenn es keine vorausfahrenden Fahrzeuge gibt
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit. Der
gewünschte Fahrzeugabstand kann auch mit dem Abstandsschalter eingestellt
werden.
Beispiel für automatisches Verringern der Fahrzeuggeschwindigkeit und
Abstandsregelung
Wenn die Geschwindigkeit des vorausfahrenden Fahrzeugs geringer als
die eingestellte Geschwindigkeit ist
Wenn ein Fahrzeug vor Ihnen erkannt wird, reduziert das System automatisch die
Geschwindigkeit Ihres Fahrzeugs. Wenn eine größere Reduzierung der Geschwin-
digkeit notwendig ist, aktiviert das System die Bremsen (die Bremsleuchten leuch-
ten in dem Fall auf). Das System reagiert auf Anpassungen der Geschwindigkeit
des vorausfahrenden Fahrzeugs, um den vom Fahrer eingestellten Abstand einzu-
halten. Die Annäherungswarnung warnt Sie, wenn das System die Geschwindigkeit
nicht ausreichend verringern kann. Ein zu dichtes Auffahren auf das vorausfah-
rende Fahrzeug wird so vermieden.
Beispiel für Beschleunigung
Wenn keine vorausfahrenden Fahr zeuge mehr vorhanden sind, deren
Geschwindigkeit niedriger als di e eingestellte Geschwindigkeit ist
Das System beschleunigt das Fahrzeug, bis die eingestellte Geschwindigkeit
erreicht ist. Anschließend kehrt das System zur konstanten Geschwindigkeitsrege-
lung zurück.
1
2
3

3574-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

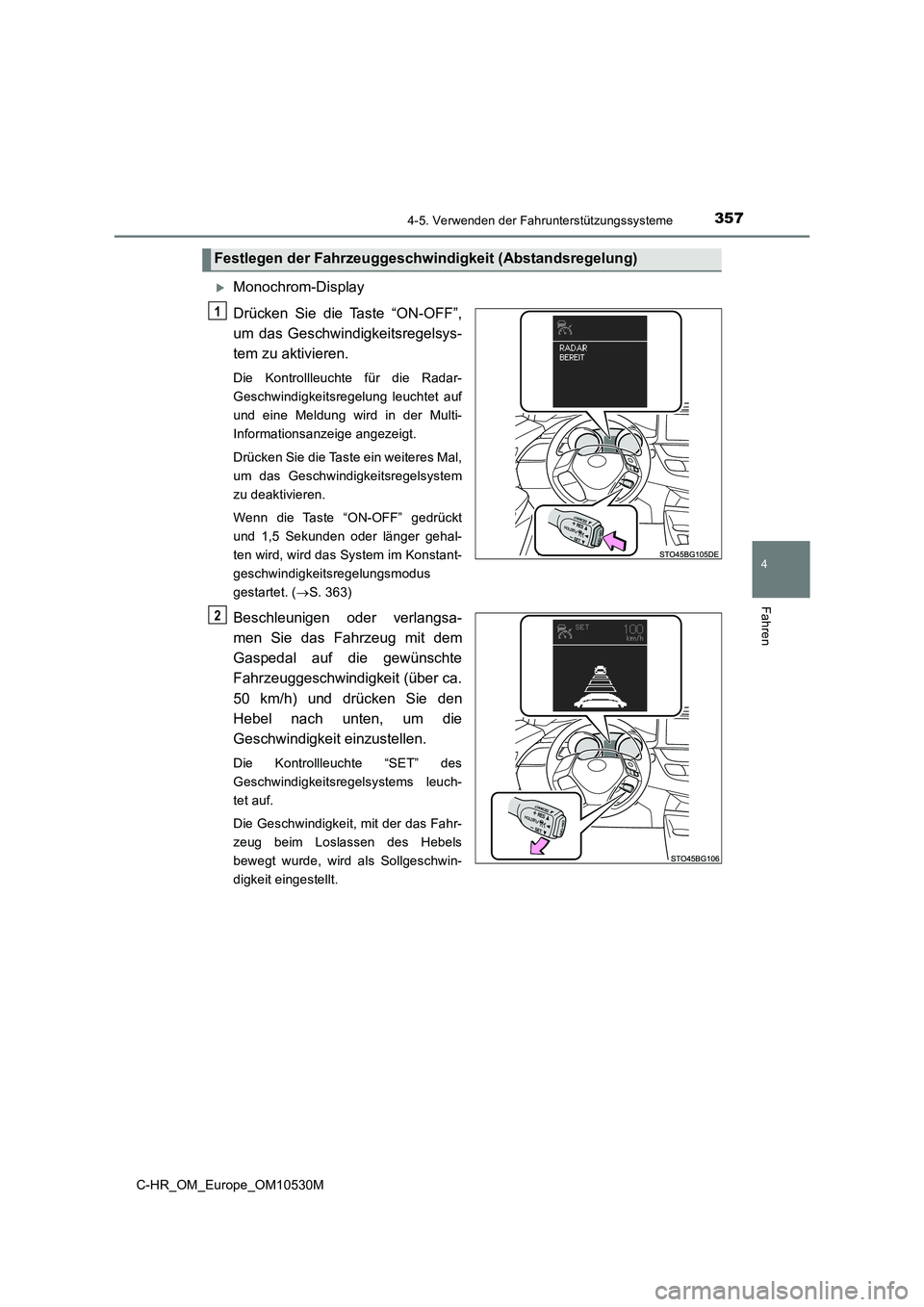

Monochrom-Display
Drücken Sie die Taste “ON-OFF”,
um das Geschwindigkeitsregelsys-
tem zu aktivieren.
Die Kontrollleuchte für die Radar-
Geschwindigkeitsregelung leuchtet auf
und eine Meldung wird in der Multi-
Informationsanzeige angezeigt.
Drücken Sie die Taste ein weiteres Mal,
um das Geschwindigkeitsregelsystem
zu deaktivieren.
Wenn die Taste “ON-OFF” gedrückt
und 1,5 Sekunden oder länger gehal-
ten wird, wird das System im Konstant-
geschwindigkeitsregelungsmodus
gestartet. ( S. 363)
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
50 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die Kontrollleuchte “SET” des
Geschwindigkeitsregelsystems leuch-
tet auf.
Die Geschwindigkeit, mit der das Fahr-
zeug beim Loslassen des Hebels
bewegt wurde, wird als Sollgeschwin-
digkeit eingestellt.
Festlegen der Fahrzeuggeschwindigkeit (Abstandsregelung)
1
2

3584-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

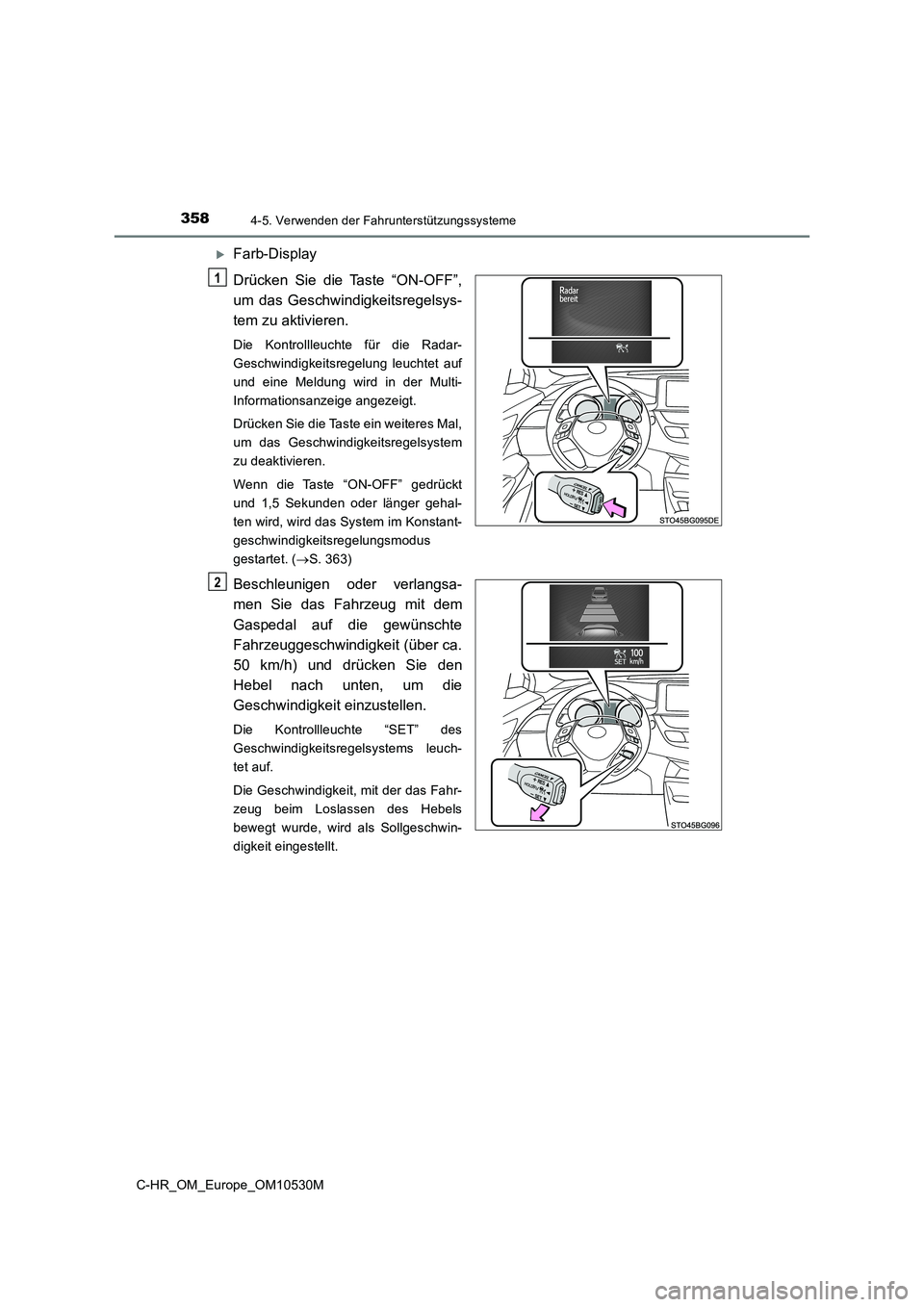

Farb-Display
Drücken Sie die Taste “ON-OFF”,
um das Geschwindigkeitsregelsys-
tem zu aktivieren.
Die Kontrollleuchte für die Radar-
Geschwindigkeitsregelung leuchtet auf
und eine Meldung wird in der Multi-
Informationsanzeige angezeigt.
Drücken Sie die Taste ein weiteres Mal,
um das Geschwindigkeitsregelsystem
zu deaktivieren.
Wenn die Taste “ON-OFF” gedrückt
und 1,5 Sekunden oder länger gehal-
ten wird, wird das System im Konstant-
geschwindigkeitsregelungsmodus
gestartet. ( S. 363)
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
50 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die Kontrollleuchte “SET” des
Geschwindigkeitsregelsystems leuch-
tet auf.
Die Geschwindigkeit, mit der das Fahr-
zeug beim Loslassen des Hebels
bewegt wurde, wird als Sollgeschwin-
digkeit eingestellt.
1
2

3594-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

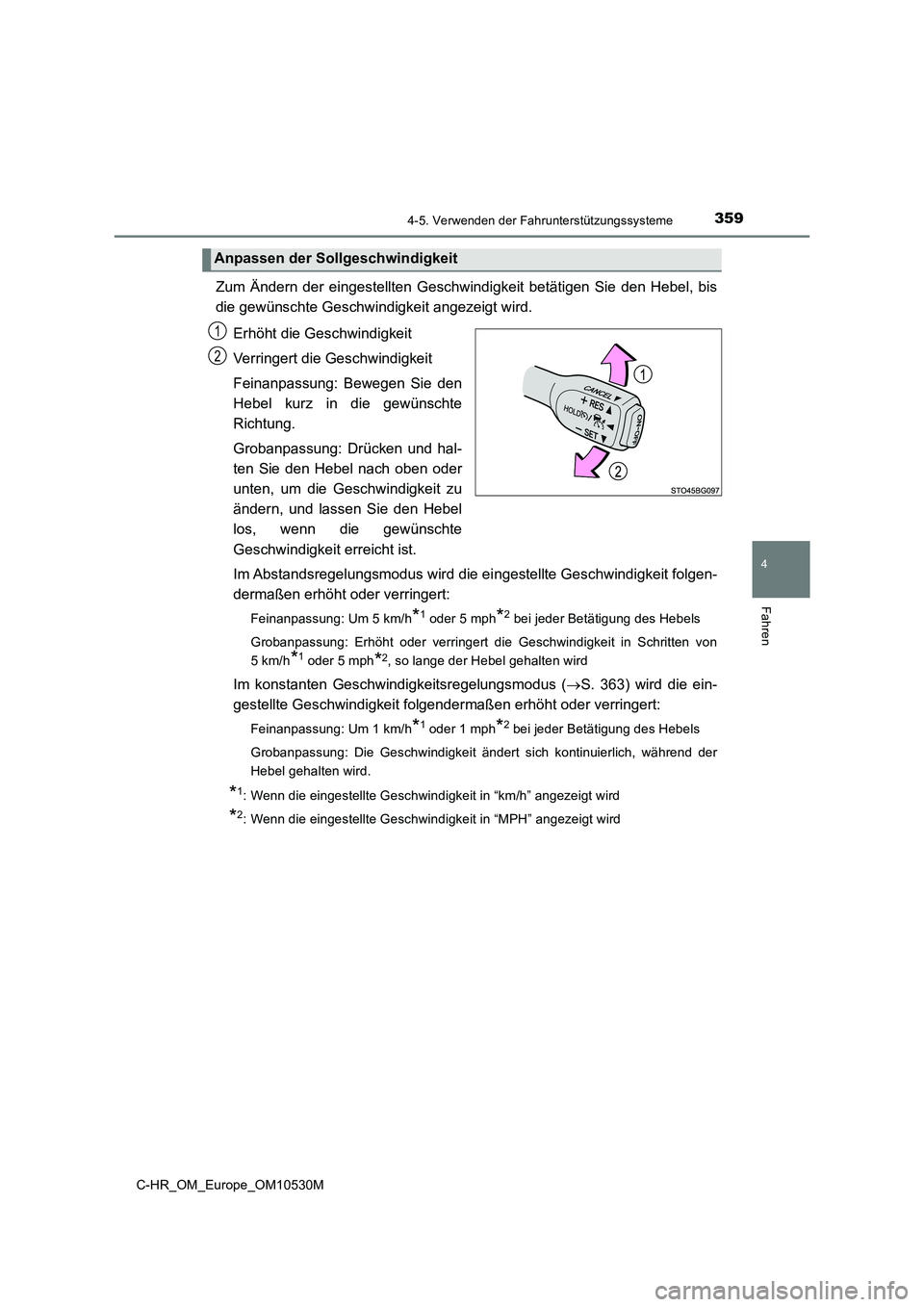

Zum Ändern der eingestellten Geschwindigkeit betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit angezeigt wird.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feinanpassung: Bewegen Sie den
Hebel kurz in die gewünschte
Richtung.
Grobanpassung: Drücken und hal-
ten Sie den Hebel nach oben oder
unten, um die Geschwindigkeit zu
ändern, und lassen Sie den Hebel
los, wenn die gewünschte
Geschwindigkeit erreicht ist.
Im Abstandsregelungsmodus wird die ei ngestellte Geschwindigkeit folgen-
dermaßen erhöht oder verringert:
Feinanpassung: Um 5 km/h*1 oder 5 mph*2 bei jeder Betätigung des Hebels
Grobanpassung: Erhöht oder verringert die Geschwindigkeit in Schritten von
5km/h*1 oder 5 mph*2, so lange der Hebel gehalten wird
Im konstanten Geschwindigkeitsregelungsmodus ( S. 363) wird die ein-
gestellte Geschwindigkeit folgendermaßen erhöht oder verringert:
Feinanpassung: Um 1 km/h*1 oder 1 mph*2 bei jeder Betätigung des Hebels
Grobanpassung: Die Geschwindigkeit ändert sich kontinuierlich, während der
Hebel gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Anpassen der Sollgeschwindigkeit
1
2

3604-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

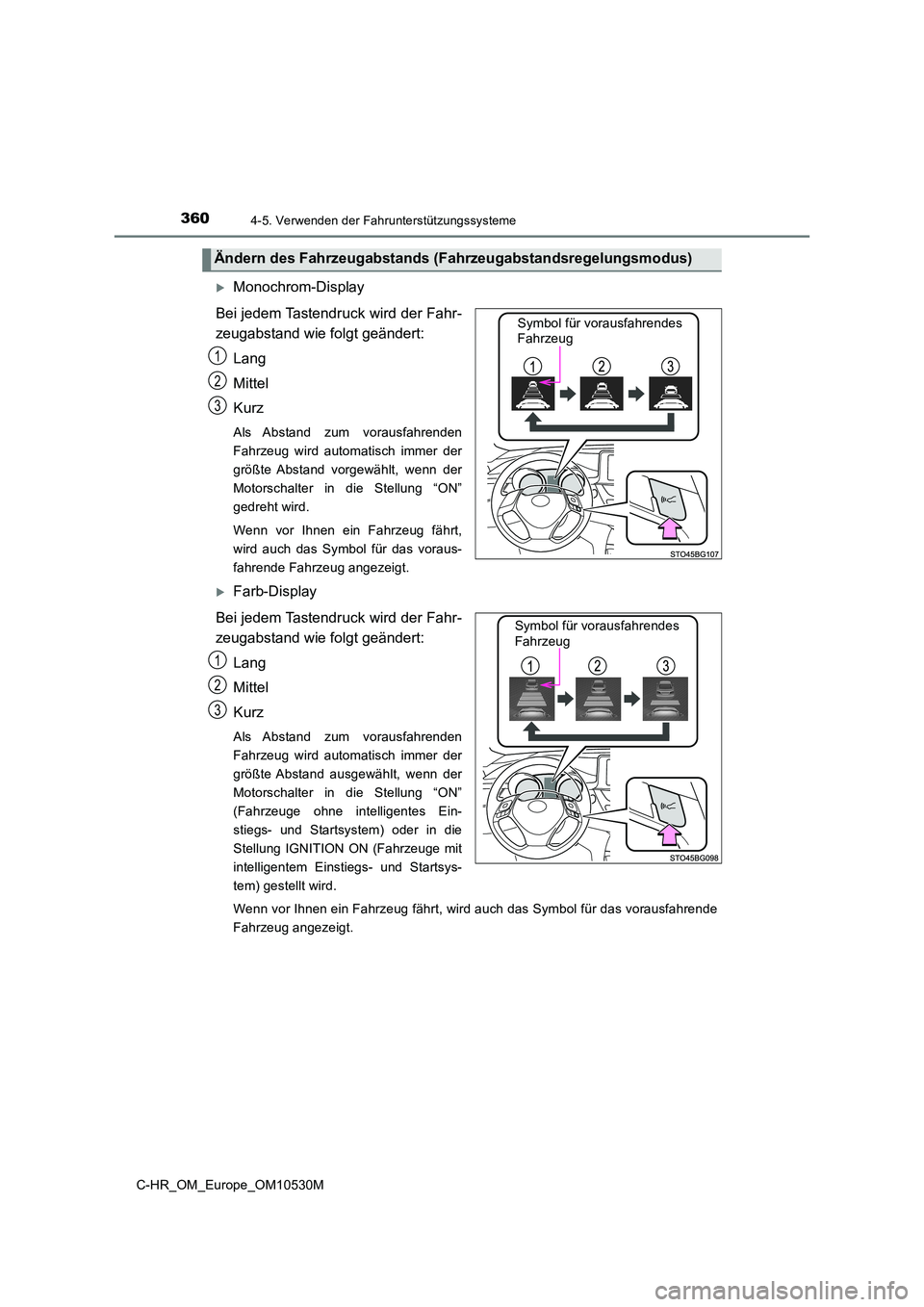

Monochrom-Display
Bei jedem Tastendruck wird der Fahr-
zeugabstand wie folgt geändert:
Lang
Mittel
Kurz
Als Abstand zum vorausfahrenden
Fahrzeug wird automatisch immer der
größte Abstand vorgewählt, wenn der
Motorschalter in die Stellung “ON”
gedreht wird.
Wenn vor Ihnen ein Fahrzeug fährt,
wird auch das Symbol für das voraus-
fahrende Fahrzeug angezeigt.
Farb-Display
Bei jedem Tastendruck wird der Fahr-
zeugabstand wie folgt geändert:
Lang
Mittel
Kurz
Als Abstand zum vorausfahrenden
Fahrzeug wird automatisch immer der
größte Abstand ausgewählt, wenn der
Motorschalter in die Stellung “ON”
(Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder in die
Stellung IGNITION ON (Fahrzeuge mit
intelligentem Einstiegs- und Startsys-
tem) gestellt wird.
Wenn vor Ihnen ein Fahrzeug fährt, wird auch das Symbol für das vorausfahrende
Fahrzeug angezeigt.
Ändern des Fahrzeugabstands (Fahrzeugabstandsregelungsmodus)
Symbol für vorausfahrendes Fahrzeug
1
2
3
Symbol für vorausfahrendes Fahrzeug
1
2
3
