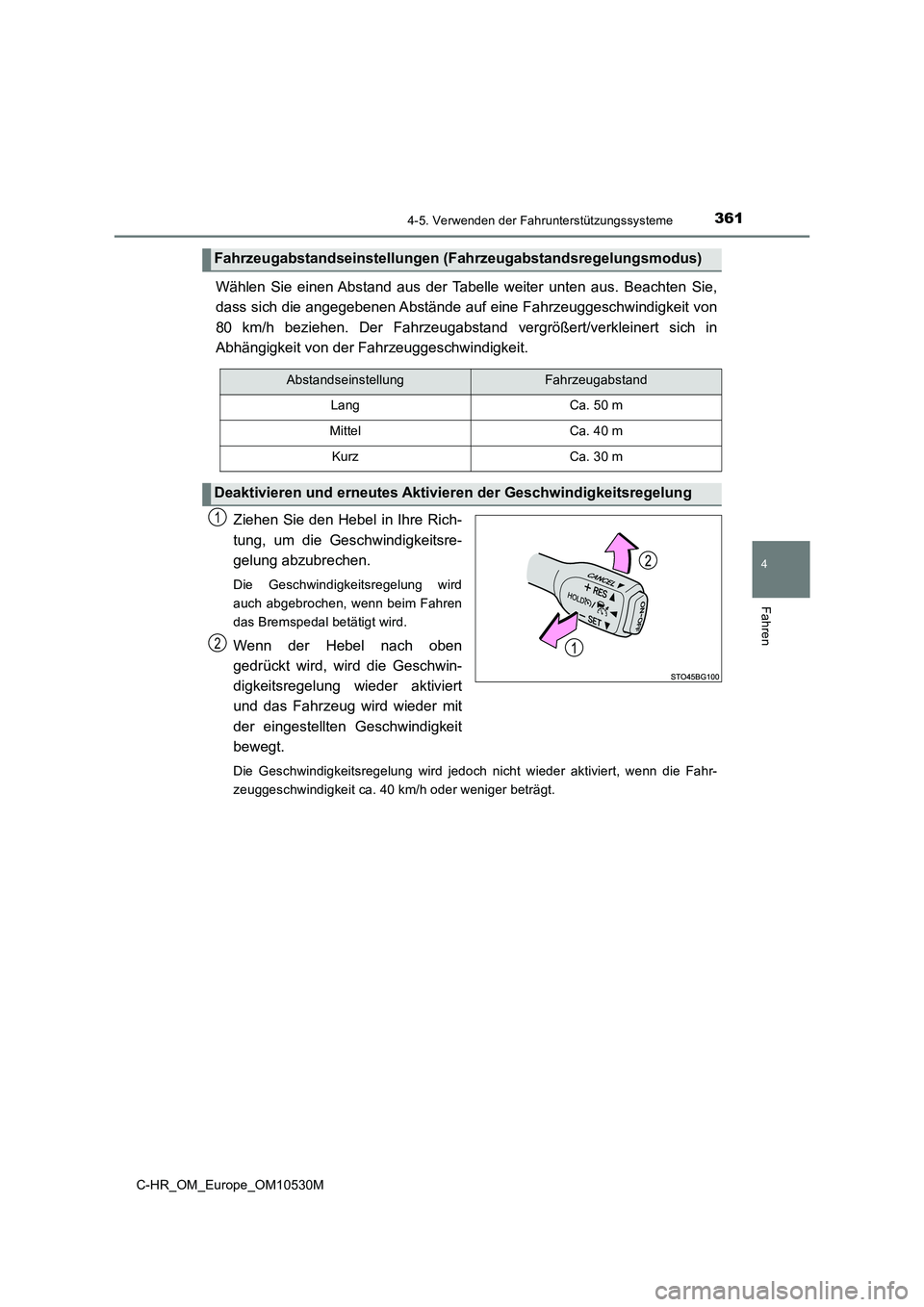

3614-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
Wählen Sie einen Abstand aus der Tabelle weiter unten aus. Beachten Sie,
dass sich die angegebenen Abstände auf eine Fahrzeuggeschwindigkeit von
80 km/h beziehen. Der Fahrzeugabstand vergrößert/verkleinert sich in
Abhängigkeit von der Fahrzeuggeschwindigkeit.
Ziehen Sie den Hebel in Ihre Rich-
tung, um die Geschwindigkeitsre-
gelung abzubrechen.
Die Geschwindigkeitsregelung wird
auch abgebrochen, wenn beim Fahren
das Bremspedal betätigt wird.
Wenn der Hebel nach oben
gedrückt wird, wird die Geschwin-
digkeitsregelung wieder aktiviert
und das Fahrzeug wird wieder mit
der eingestellten Geschwindigkeit
bewegt.
Die Geschwindigkeitsregelung wird jedoch nicht wieder aktiviert, wenn die Fahr-
zeuggeschwindigkeit ca. 40 km/h oder weniger beträgt.
Fahrzeugabstandseinstellungen (F ahrzeugabstandsregelungsmodus)
AbstandseinstellungFahrzeugabstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
Deaktivieren und erneutes Aktivieren der Geschwindigkeitsregelung
1
2

3624-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Wenn der Abstand Ihres Fahrzeugs zum vorausfahrenden Fahrzeug zu
gering ist und das Geschwindigkeitsregelsystem nicht ausreichend (automa-
tisch) verzögern kann, wird der Fahrer durch Blinken des Displays und den
Summer gewarnt. Dies kann zum Beispiel der Fall sein, wenn ein Fahrer vor
Ihnen einschert, während Sie hinter einem anderen Fahrzeug fahren. Betäti-
gen Sie das Bremspedal, um einen angemessenen Abstand zum vorausfah-
renden Fahrzeug herzustellen.
■Warnungen werden in den folgenden Fällen unter Umständen nicht
angezeigt
In den folgenden Fällen werden unter Umständen keine Warnungen aus-
gegeben, auch wenn der Abstand zwischen den Fahrzeugen gering ist.
● Wenn die Geschwindigkeit des vorausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs ent spricht oder diese überschreitet
● Wenn das vorausfahrende Fahrzeug extrem langsam fährt
● Unmittelbar nach dem Einstellen des Geschwindigkeitsregelsystems
● Wenn das Gaspedal betätigt wird
Annäherungswarnung (Fahrzeugabstandsregelungsmodus)
Monochrom-DisplayFarb-Display

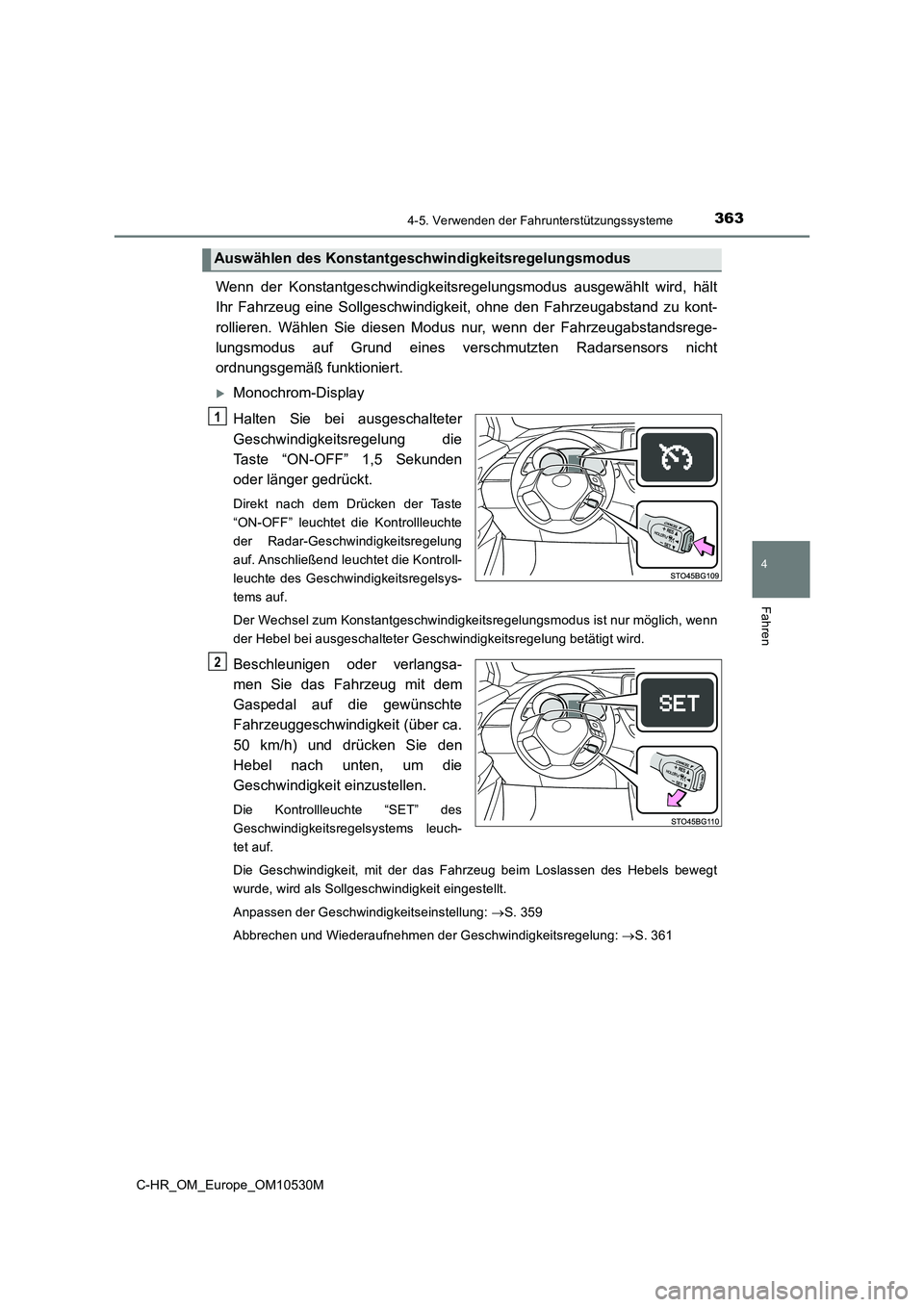

3634-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
Wenn der Konstantgeschwindigkeitsregelungsmodus ausgewählt wird, hält
Ihr Fahrzeug eine Sollgeschwindigkeit, ohne den Fahrzeugabstand zu kont-
rollieren. Wählen Sie diesen Modus nur, wenn der Fahrzeugabstandsrege-
lungsmodus auf Grund eines verschmutzten Radarsensors nicht
ordnungsgemäß funktioniert.
Monochrom-Display
Halten Sie bei ausgeschalteter
Geschwindigkeitsregelung die
Taste “ON-OFF” 1,5 Sekunden
oder länger gedrückt.
Direkt nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
der Radar-Geschwindigkeitsregelung
auf. Anschließend leuchtet die Kontroll-
leuchte des Geschwindigkeitsregelsys-
tems auf.
Der Wechsel zum Konstantgeschwindigkeitsregelungsmodus ist nur möglich, wenn
der Hebel bei ausgeschalteter Geschwindigkeitsregelung betätigt wird.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
50 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die Kontrollleuchte “SET” des
Geschwindigkeitsregelsystems leuch-
tet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Hebels bewegt
wurde, wird als Sollgeschwindigkeit eingestellt.
Anpassen der Geschwindigkeitseinstellung: S. 359
Abbrechen und Wiederaufnehmen der Geschwindigkeitsregelung: S. 361
Auswählen des Konstantgeschwindigkeitsregelungsmodus
1
2

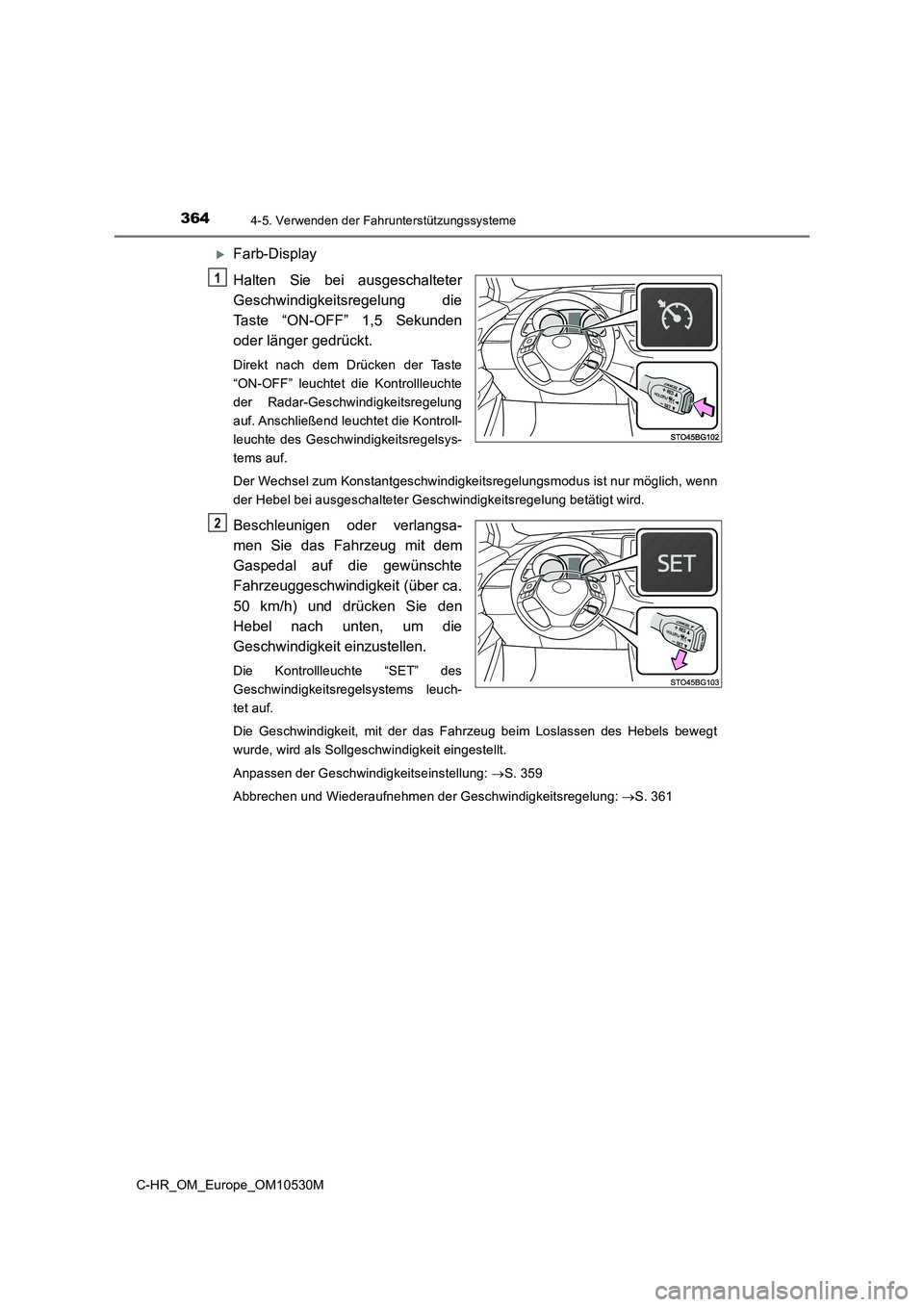

3644-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Farb-Display
Halten Sie bei ausgeschalteter
Geschwindigkeitsregelung die
Taste “ON-OFF” 1,5 Sekunden
oder länger gedrückt.
Direkt nach dem Drücken der Taste
“ON-OFF” leuchtet die Kontrollleuchte
der Radar-Geschwindigkeitsregelung
auf. Anschließend leuchtet die Kontroll-
leuchte des Geschwindigkeitsregelsys-
tems auf.
Der Wechsel zum Konstantgeschwindigkeitsregelungsmodus ist nur möglich, wenn
der Hebel bei ausgeschalteter Geschwindigkeitsregelung betätigt wird.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
50 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die Kontrollleuchte “SET” des
Geschwindigkeitsregelsystems leuch-
tet auf.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Hebels bewegt
wurde, wird als Sollgeschwindigkeit eingestellt.
Anpassen der Geschwindigkeitseinstellung: S. 359
Abbrechen und Wiederaufnehmen der Geschwindigkeitsregelung: S. 361
1
2

3654-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
■Voraussetzungen für die Aktivierung der dynamischen Radar-Geschwindigkeits-
regelung
● Der Schalthebel befindet sich in der Stellung D.
● Die Fahrzeuggeschwindigkeit beträgt mehr als 50 km/h.
■ Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen. Im Fahrzeugab-
standsregelungsmodus kann die Fahrzeuggeschwindigkeit jedoch unter die
eingestellte Geschwindigkeit sinken, damit der Abstand zum vorausfahrenden Fahr-
zeug beibehalten wird.
■ Automatisches Deaktivieren des Fahrzeugabstandsregelungsmodus
In den folgenden Situationen wird der Fahrzeugabstandsregelungsmodus automatisch
abgebrochen.
● Die tatsächliche Fahrzeuggeschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet
wird.
● Der Sensor ist durch einen Gegenstand oder Fremdkörper verdeckt und kann des-
halb keine korrekte Erkennung durchführen.
● Die Pre-Collision-Bremsfunktion ist aktiviert.
Wenn der Fahrzeugabstandsregelungsmodus aus einem beliebigen Grund automa-
tisch abgebrochen wird, kann eine Funktionsstörung im System vorliegen. Wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.

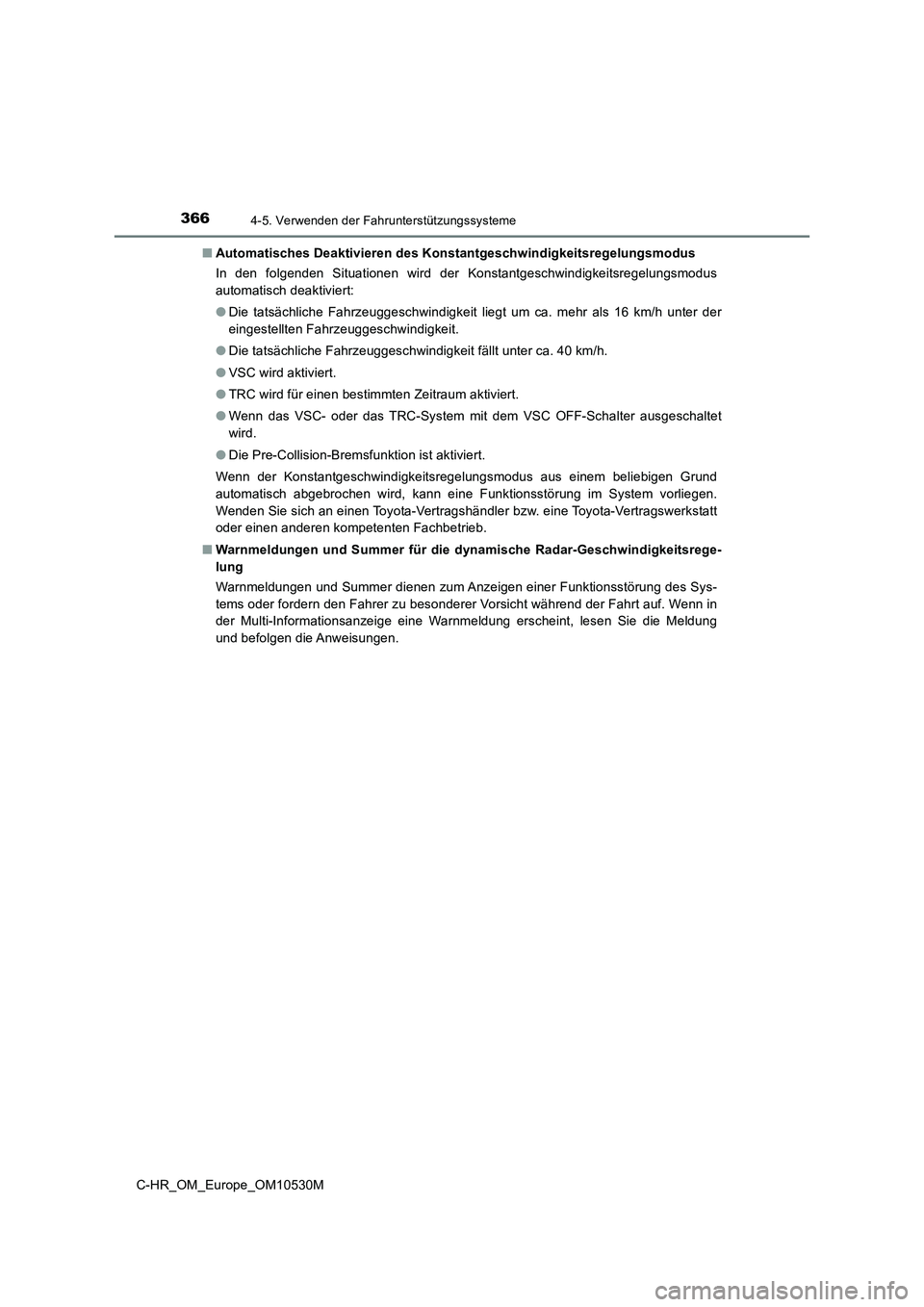

3664-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
■ Automatisches Deaktivieren des Konstantgeschwindigkeitsregelungsmodus
In den folgenden Situationen wird der Konstantgeschwindigkeitsregelungsmodus
automatisch deaktiviert:
● Die tatsächliche Fahrzeuggeschwindigkeit liegt um ca. mehr als 16 km/h unter der
eingestellten Fahrzeuggeschwindigkeit.
● Die tatsächliche Fahrzeuggeschwindigkeit fällt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet
wird.
● Die Pre-Collision-Bremsfunktion ist aktiviert.
Wenn der Konstantgeschwindigkeitsregelungsmodus aus einem beliebigen Grund
automatisch abgebrochen wird, kann eine Funktionsstörung im System vorliegen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
■ Warnmeldungen und Summer für die dynamische Radar-Geschwindigkeitsrege-
lung
Warnmeldungen und Summer dienen zum Anzeigen einer Funktionsstörung des Sys-
tems oder fordern den Fahrer zu besonderer Vorsicht während der Fahrt auf. Wenn in
der Multi-Informationsanzeige eine Warnmeldung erscheint, lesen Sie die Meldung
und befolgen die Anweisungen.

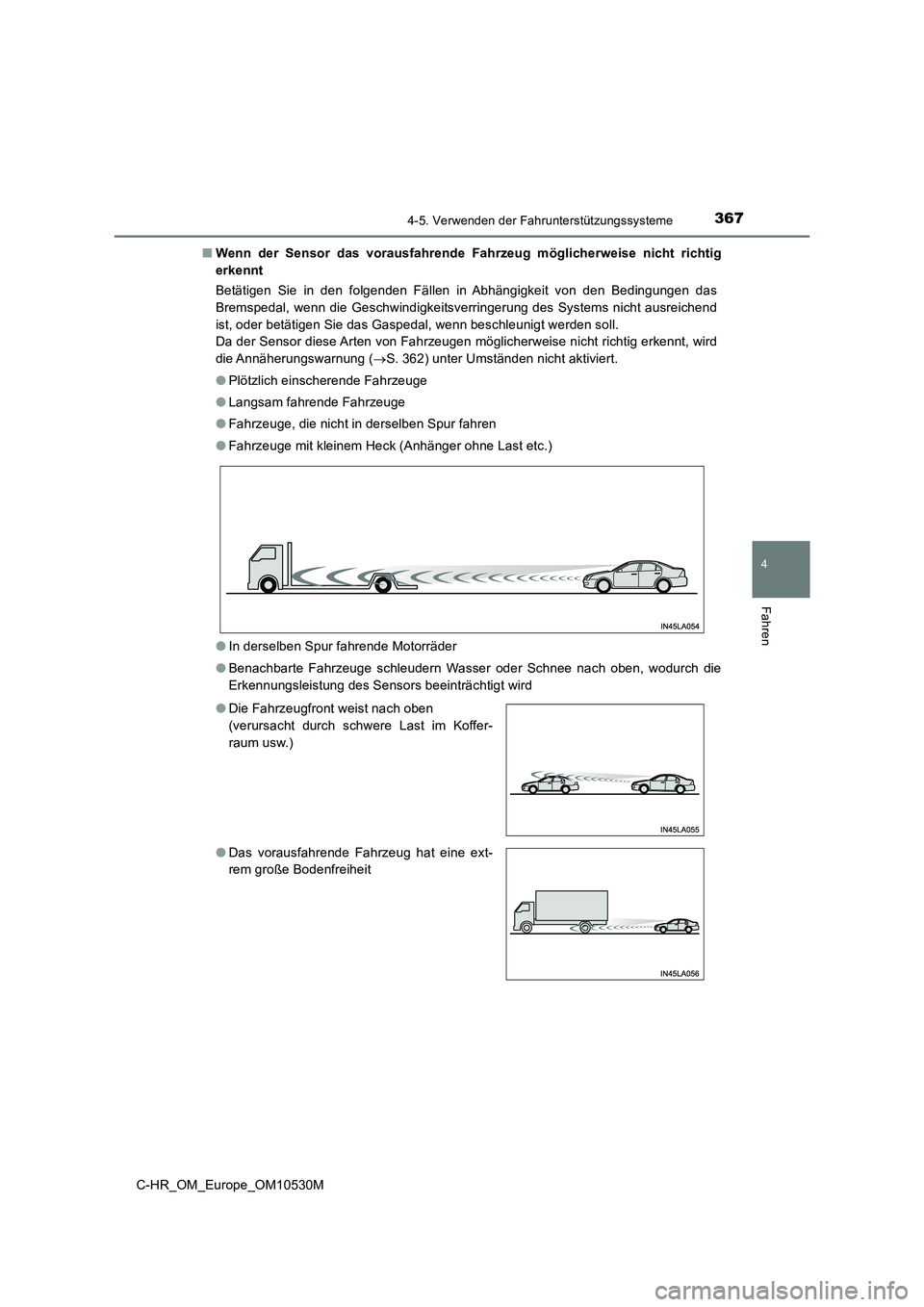

3674-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M
■ Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt
Betätigen Sie in den folgenden Fällen in Abhängigkeit von den Bedingungen das
Bremspedal, wenn die Geschwindigkeitsverringerung des Systems nicht ausreichend
ist, oder betätigen Sie das Gaspedal, wenn beschleunigt werden soll.
Da der Sensor diese Arten von Fahrzeugen möglicherweise nicht richtig erkennt, wird
die Annäherungswarnung ( S. 362) unter Umständen nicht aktiviert.
● Plötzlich einscherende Fahrzeuge
● Langsam fahrende Fahrzeuge
● Fahrzeuge, die nicht in derselben Spur fahren
● Fahrzeuge mit kleinem Heck (Anhänger ohne Last etc.)
● In derselben Spur fahrende Motorräder
● Benachbarte Fahrzeuge schleudern Wasser oder Schnee nach oben, wodurch die
Erkennungsleistung des Sensors beeinträchtigt wird
● Die Fahrzeugfront weist nach oben
(verursacht durch schwere Last im Koffer-
raum usw.)
● Das vorausfahrende Fahrzeug hat eine ext-
rem große Bodenfreiheit

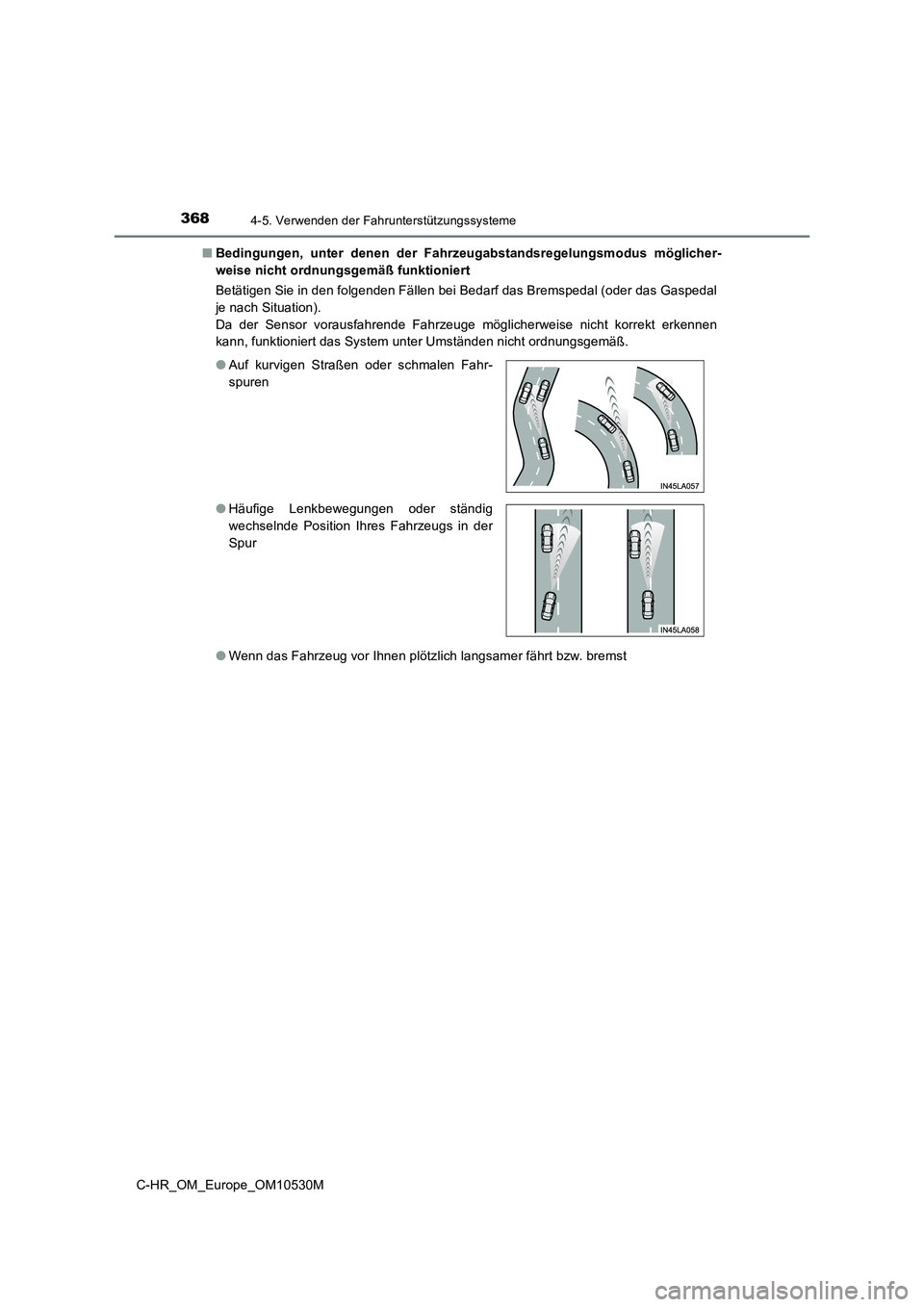

3684-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
■ Bedingungen, unter denen der Fahrzeugabstandsregelungsmodus möglicher-
weise nicht ordnungsgemäß funktioniert
Betätigen Sie in den folgenden Fällen bei Bedarf das Bremspedal (oder das Gaspedal
je nach Situation).
Da der Sensor vorausfahrende Fahrzeuge möglicherweise nicht korrekt erkennen
kann, funktioniert das System unter Umständen nicht ordnungsgemäß.
● Wenn das Fahrzeug vor Ihnen plötzlich langsamer fährt bzw. bremst
● Auf kurvigen Straßen oder schmalen Fahr-
spuren
● Häufige Lenkbewegungen oder ständig
wechselnde Position Ihres Fahrzeugs in der
Spur

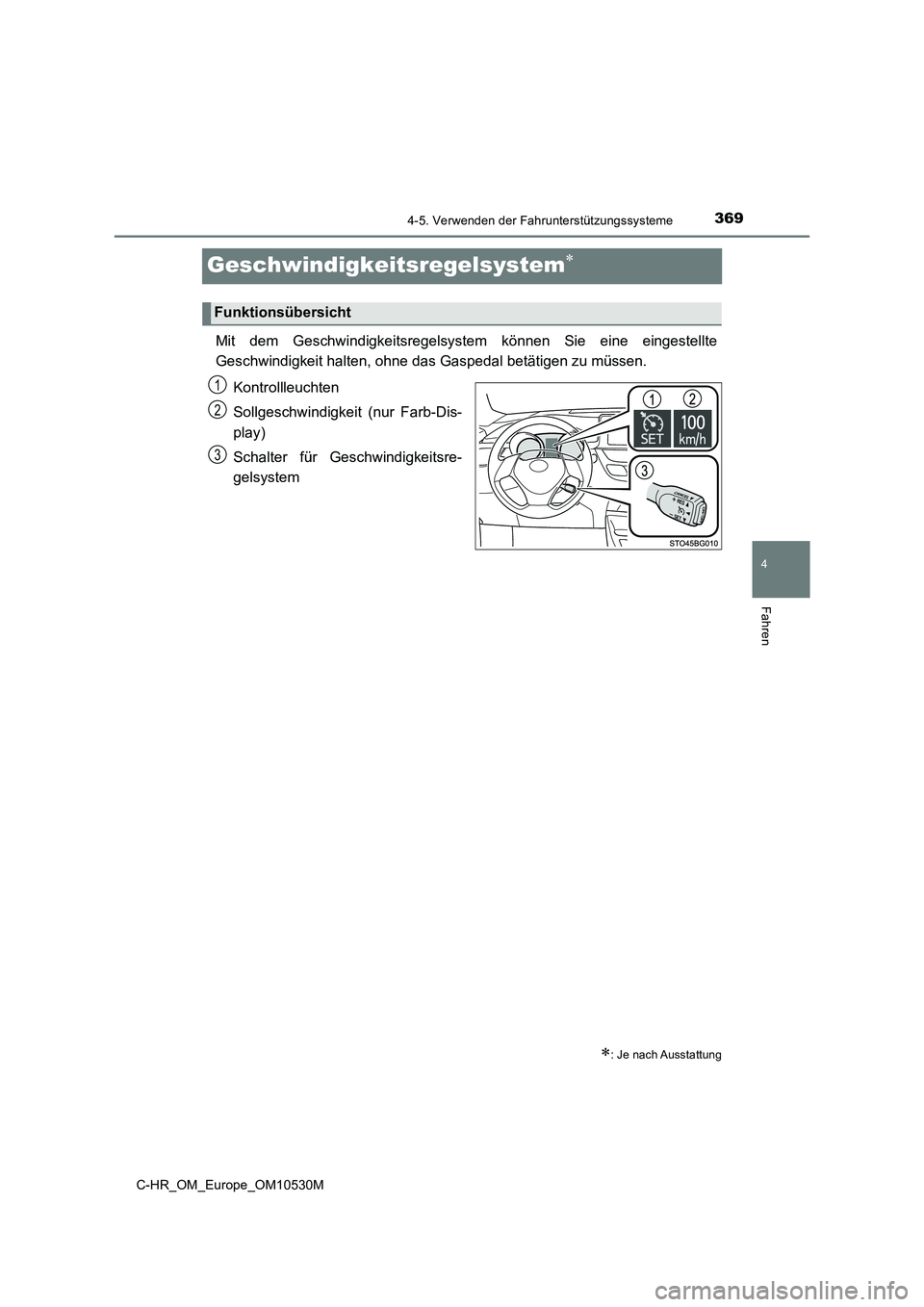

369
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_OM_Europe_OM10530M
Geschwindigkeitsregelsystem
Mit dem Geschwindigkeitsregelsystem können Sie eine eingestellte
Geschwindigkeit halten, ohne das Gaspedal betätigen zu müssen.
Kontrollleuchten
Sollgeschwindigkeit (nur Farb-Dis-
play)
Schalter für Geschwindigkeitsre-
gelsystem
: Je nach Ausstattung
Funktionsübersicht
1
2
3

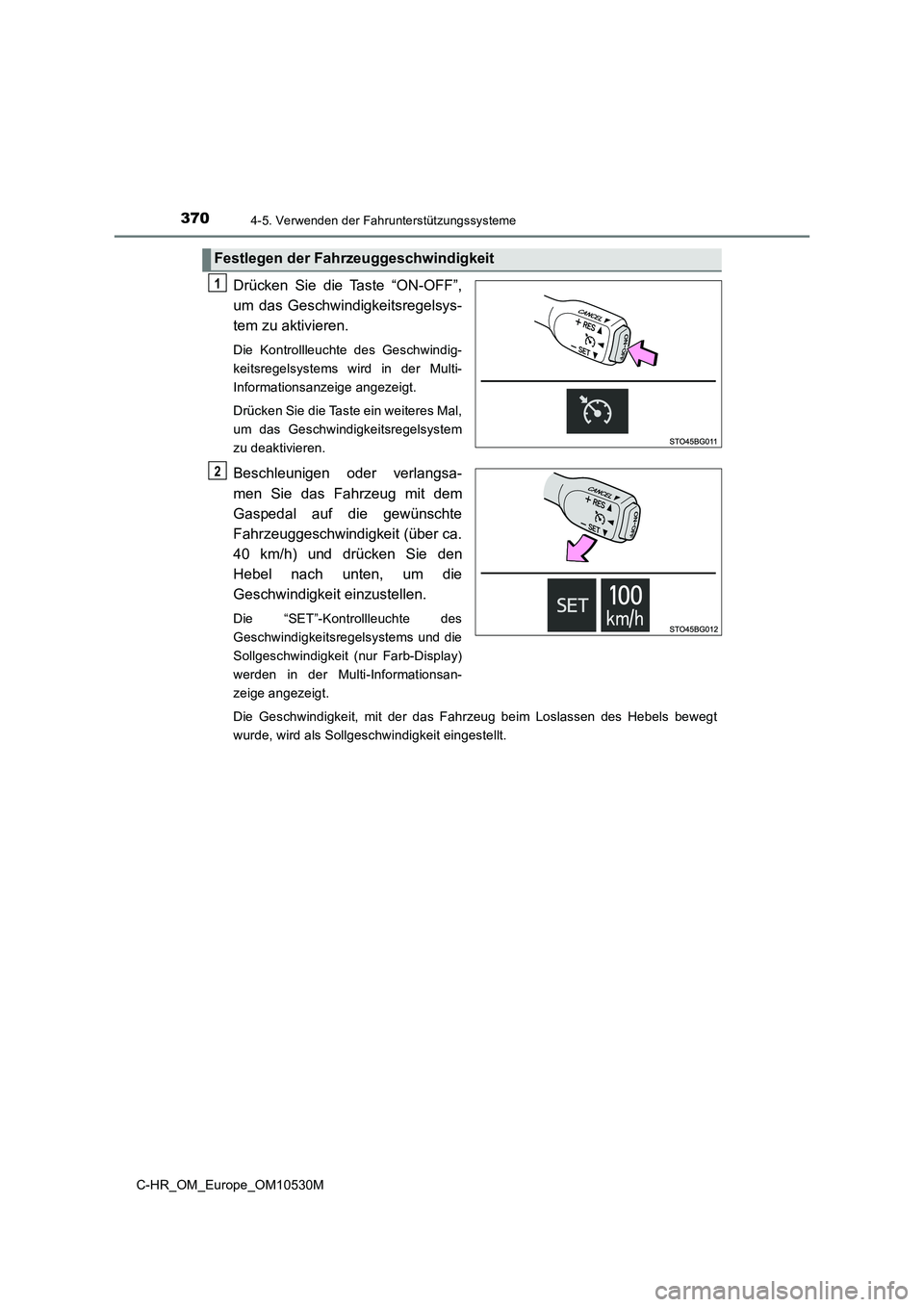

3704-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
Drücken Sie die Taste “ON-OFF”,
um das Geschwindigkeitsregelsys-
tem zu aktivieren.
Die Kontrollleuchte des Geschwindig-
keitsregelsystems wird in der Multi-
Informationsanzeige angezeigt.
Drücken Sie die Taste ein weiteres Mal,
um das Geschwindigkeitsregelsystem
zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
40 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die “SET”-Kontrollleuchte des
Geschwindigkeitsregelsystems und die
Sollgeschwindigkeit (nur Farb-Display)
werden in der Multi-Informationsan-
zeige angezeigt.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Hebels bewegt
wurde, wird als Sollgeschwindigkeit eingestellt.
Festlegen der Fahrzeuggeschwindigkeit
1
2
