TOYOTA C-HR 2019 Bruksanvisningar (in Swedish)

4916 - 2. Underhåll
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
nVem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick rekommenderar Toyota att alla kon-
troller och reparationer samt allt underhåll utförs av en auktoris\
erad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning. För reparationer och underhåll som täcks av bi-
lens garanti bör du uppsöka en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad som använder Toyota originaldelar vid alla slags reparatio-
ner. Det kan också vara fördelaktigt att använda auktoriserade Toyota-återför-
säljare eller Toyota-verkstäder för reparationer som inte täcks av bilens ga-
ranti. På grund av att de är erfarna specialister på Toyotabilar kan medlem-
mar av Toyotas nätverk hjälpa dig vid alla typer av problem som kan dyka
upp.
Din auktoriserade Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning utför noggran\
t alla
moment enligt serviceschemat – tillförlitligt och ekonomiskt – tack vare sin er-
farenhet av Toyotabilar.
n Behöver bilen repareras?
Var uppmärksam på förändringar i prestanda och ljud liksom andra tecken på
att bilen behöver omedelbar service. Nedan följer några enkla tecken på att
bilen behöver service:
lMotorn misständer, går ojämnt eller knackar
l Märkbart minskad kraft
l Konstiga ljud från motorn
l Läckage under bilen (Det är dock normalt att det droppar vatten från luftkon-
ditioneringen om den just använts.)
l Avgasljudet har förändrats (Det kan tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt omedelbart kontrollera avgassystemet.)
l Lufttrycket i däcken verkar lågt, däcken tjuter onormalt i varje kurva eller är
ojämnt slitna
l Bilen drar åt ena hållet vid körning på rak och jämn väg
l Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
l Minskad bromsverkan, bromspedalen känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid inbromsning
l Kylvätskans temperatur ligger konstant över normalt värde
( sid. 579, 640)
Om du observerar något av dessa tecken ska du snarast lämna in bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning. Din bil kan vara i behov av
justering eller reparation.
OM10647SE.book Page 491 Monday, November 18, 2019 9:19 AM

4926 - 2. Underhåll
C-HR_HV_OM_Europe_OM10647SE
VARNING
n Om du inte underhåller din bil
Felaktigt underhåll kan leda till allvarliga skador på bilen och i värsta fall
svåra eller livshotande personskador.
n Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna tillbehör som innehåller bly och blyför-
eningar, kan orsaka hjärnskador. Tvätta händerna efter hantering.
( sid. 506)
OM10647SE.book Page 492 Monday, November 18, 2019 9:19 AM

4936 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avsn ittet om du utför underhåll på
bilen på egen hand.
PunkterDelar och verktyg
12-voltsbatteriets
skick
(  sid. 506)
2ZR-FXE-motor
• Varmt vatten • Bikarbonat • Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
M20A-FXS-motor
• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Motor/drivenhet,
kylarvätskenivå
(  sid. 504) • ”Toyota Super Long Life Coolant” eller likvärdig
etylenglykolbaserad kylarvätska som inte innehåller
silikat, amin, nitrit, elle r borat med Hybrid Organic
Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(  sid. 501)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
( sid. 541)• Säkring med samma amperetal som originalet
Hybridbatteri
luftintagsventil
( sid. 533)• Dammsugare
• Stjärnskruvmejsel
Glödlampor
( sid. 546)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Stjärnskruvmejsel
• Spårmejsel• Skiftnyckel
Kylare och
kondensor
( sid. 506)

OM10647SE.book Page 493 Monday, November 18, 2019 9:19 AM

4946 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Lufttryck i
däcken
( sid. 525)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
( sid. 511)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolar-
vätska)
VARNING
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
n Vid arbete i motorrummet
l Kontrollera att såväl ”RADIOLÄGE ” eller ”TÄNDNINGSLÄGE” på informa-
tionsdisplayen som ”READY”-lampan har slocknat.
l Håll händer, kläder och verktyg på avstånd från en fläkt i rörelse.
l Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
l Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller tra-
sor.
l Rök inte, undvik gnistbildning och håll öppen eld borta från bränsle och 12-
voltsbatteri. Bränsle och ångor från 12-voltsbatteriet är lättantändliga.
l Var mycket försiktig när du arbetar med 12-voltsbatteriet. Det innehåller
svavelsyra som är mycket giftig och starkt frätande.
l Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska du kontakta läkare.
n Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Se till att startknappen har tryckts till avstängt läge.
Om startknappen är i tändningsläge kan de elektriska kylfläktarna starta au-
tomatiskt om luftkonditioneringen är på och/eller om kylarvätskans tempera-
tur är hög. ( sid. 506)
n Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
PunkterDelar och verktyg
OM10647SE.book Page 494 Monday, November 18, 2019 9:19 AM

4956 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
OBSERVERA
nOm du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
n Om bromsvätskenivån är låg eller hög
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.
OM10647SE.book Page 495 Monday, November 18, 2019 9:19 AM

4966 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Dra spärren åt sidan och lyft
huven.
Ställ upp motorhuven genom att
sätta in stödstaget i det avsed-
da hålet.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM10647SE.book Page 496 Monday, November 18, 2019 9:19 AM

4976 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
VARNING
n Kontroll före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs utan att stödstaget har fällts ner ordentligt kan mo-
torhuven skadas.
OM10647SE.book Page 497 Monday, November 18, 2019 9:19 AM

4986 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

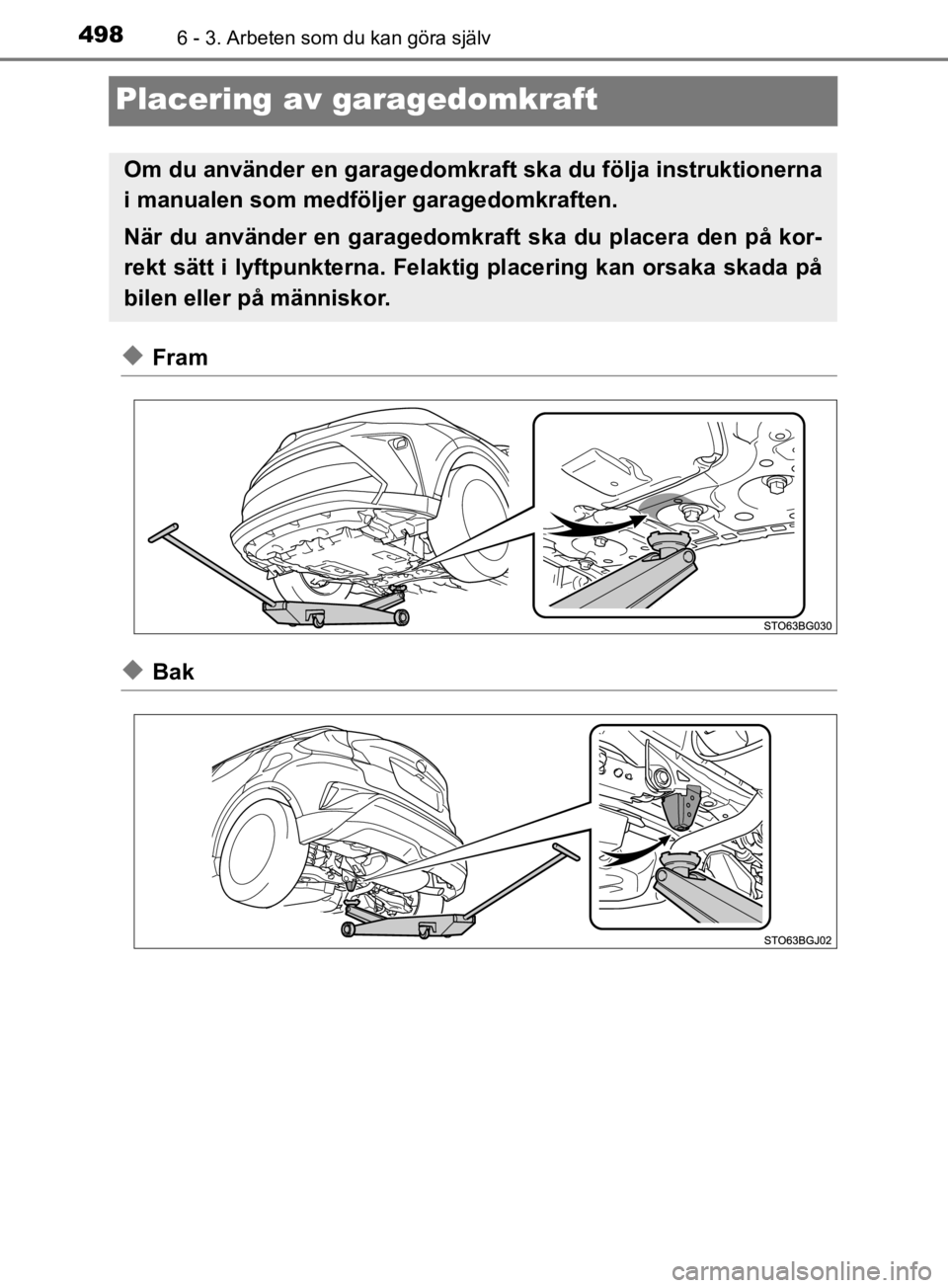

Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM10647SE.book Page 498 Monday, November 18, 2019 9:19 AM

4996 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
Motorrum
2ZR-FXE-motor
Spolarvätska, behållare ( sid. 511)
Kylarvätska, behållare ( sid. 504)
Säkringsboxar ( sid. 541)
Mätsticka för motorolja ( sid. 501)
Lock till påfy llningsöppning
för motorolja ( sid. 502)Drivenhetens
kylvätska,
behållare ( sid. 504)
12-voltsbatteri ( sid. 506)
Kylare ( sid. 506)
Kondensor ( sid. 506)
Eldrivna kylfläktar
OM10647SE.book Page 499 Monday, November 18, 2019 9:19 AM

5006 - 3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
M20A-FXS-motor
n12-Voltsbatteri (M20A-FXS-motor)
 sid. 512
Spolarvätska, behållare
( sid. 511)
Kylarvätska, behållare ( sid. 504)
Säkringsboxar ( sid. 541)
Drivenhetens kylvätska,
behållare ( sid. 504) Lock till påfyllningsöppning
för motorolja (
sid. 502)
Mätsticka för motorolja ( sid. 501)
Kylare ( sid. 506)
Kondensor ( sid. 506)
Eldrivna kylfläktar
OM10647SE.book Page 500 Monday, November 18, 2019 9:19 AM
