TOYOTA C-HR 2019 Instruksjoner for bruk (in Norwegian)

1302. Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
Indikatorer og varsellamper
Enhetene som brukes i speedometer og noen indikatorer kan variere,
avhengig av målregionen.
Indikatorene og varsellampene på instrumentpanelet, midtpane-
let og utvendige speil gir føreren informasjon om status for bi-
lens ulike systemer.

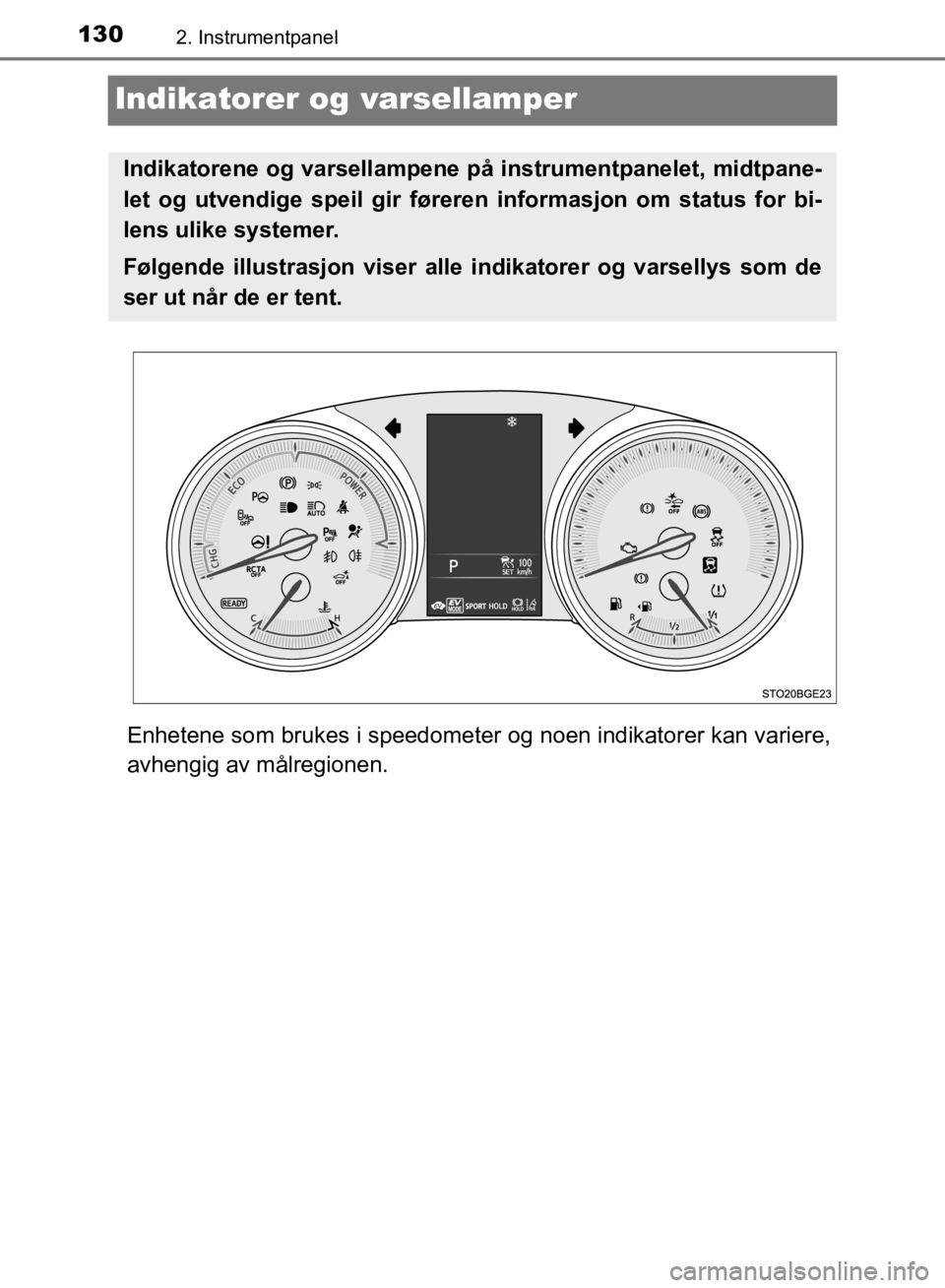

Følgende illustrasjon viser alle indikatorer og varsellys som de
ser ut når de er tent.
OM10647NO.book Page 130 Monday, November 18, 2019 1:35 PM

1312. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
Varsellampene gir føreren informasjon om feil i bilens systemer.
Varsellamper
VarsellamperSide
*1Varsellampe for bremsesystem (rød)S. 574
*1Varsellampe for funksjonsfeil S. 575
*1Varsellampe for funksjonsfeil i SRS-systemet S. 575
*1ABS-varsellampeS. 575
*1Varsellampe for elektrisk servostyring (rød) S. 575
*1Varsellampe for elektrisk servostyring (gul) S. 575
*1, 2Indikator for Toyota parkeringshjelp AV
(utstyrsavhengig) S. 576
*1, 2PKSB OFF-indikator (utstyrsavhengig) S. 576
*2”RCTA OFF”-indikator (utstyrsavhengig) S. 576
*1, 3Hjulslippindikator
S. 577
*1Varsellampe for bremsesystem (gul)S. 577
OM10647NO.book Page 131 Monday, November 18, 2019 1:35 PM

1322. Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
*1: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Lampen blinker for å indikere en feil.
*3: Lampen tennes for å indikere funksjonsfeil.
*1PCS-varsellampe (utstyrsavhengig) S. 577
*2Indikator for parkeringsbremsS. 578
Varsellampe for lavt drivstoffnivå S. 578
Varsellampe for førers og forsetepassasjerens
sikkerhetsbelte S. 578
Varsellampe for baksetepassasjerens sikker-
hetsbelte (på midtpanelet)
S. 578
*1Varsellampe for dekktrykk
S. 579
VarsellamperSide
OM10647NO.book Page 132 Monday, November 18, 2019 1:35 PM

1332. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
Indikatorene gir føreren informasjon om driftsstatus for bilens ulike
systemer.
Indikatorer
IndikatorerSide
Blinklysindikator S. 246
Baklysindikator S. 255
FjernlysindikatorS. 256
”READY”-indikatorS. 227
Indikator for tåkelys foran (utstyrsavhengig) S. 265
Indikator for tåkelys bak S. 265
Indikator for automatisk fjernlys
(utstyrsavhengig)S. 261
Indikator for parkeringsbrems
S. 247
OM10647NO.book Page 133 Monday, November 18, 2019 1:35 PM

1342. Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
*1: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Lampen tennes når systemet er slått av.
*3: Indikatorlampen blinker for å vise at systemet er i drift.
*1, 2Indikator for Toyota parkeringshjelp AV
(utstyrsavhengig) S. 349
*1, 2PKSB OFF-indikator (utstyrsavhengig) S. 367
S-IPA-indikator (utstyrsavhengig)
S. 392
*1, 2BSM OFF-indikator (utstyrsavhengig)S. 340
*1BSM-sidespeilindikator
(på utvendige sidespeil) (utstyrsavhengig)S. 340
*2”RCTA OFF”-indikator (utstyrsavhengig) S. 359
Sikkerhetsindikator (på midtpanelet)S. 116,
11 9
*1, 3Hjulslippindikator S. 432
*1, 2”VSC OFF”-indikator S. 433
*1, 2PCS-varsellampe (utstyrsavhengig)S. 286
*1”PASSENGER AIR BAG”-indikator (på midtpa-
nelet) (utstyrsavhengig) S. 49
IndikatorerSide
OM10647NO.book Page 134 Monday, November 18, 2019 1:35 PM

1352. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
Indikatorer og symboler som vises i multiinformasjonsdisplayet
IndikatorerSide
*1, 2, 3
Indikatorlampe for aktiv bremseholdfunksjon S. 252,
578
*1
Indikatorlampe for bremseholdfunksjon i hvilemodus S. 252
LDA-indikator (utstyrsavhengig) S. 301
Indikatorlampe for hastighetsbegrenser
(utstyrsavhengig) S. 337
Indikator for cruisekontroll (utstyrsavhengig) S. 325,
330
”SET”-indikator for cruisekontroll (utstyrsavhengig) S. 325,
330
Indikator for radarcruisekontroll (utstyrsavhengig) S. 315
”SPORT”-indikator S. 335
”ECO MODE”-indikator S. 335
OM10647NO.book Page 135 Monday, November 18, 2019 1:35 PM

1362. Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
*1: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Indikatorlampen tennes for å vise at systemet er i drift.
*3: Lampen blinker for å indikere en feil. EV-indikator
S. 106
Indikator for EV-kjøremodus S. 234
Hastighetsbegrensningsskilt (utstyrsavhengig) S. 310
Indikator for lav utetemperatur S. 138
IndikatorerSide
OM10647NO.book Page 136 Monday, November 18, 2019 1:35 PM

1372. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
Symboler i multiinformasjonsdisplayetSide
Varsellampe for ladesystem S. 574
Varsellampe for lavt motoroljetrykk S. 574
Varsellampe for høy kjølevæsketemperatur S. 579
Smart inngangs- og startsystem S. 227
Varsellampe for overoppheting av hybridsystem S. 642
Bremseoverstyringssystem/kjør-start-kontroll S. 580
ADVARSEL
n Hvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS-bremser el-
ler SRS-kollisjonsputer, ikke tennes når du starter hybridsystemet, kan det
bety at systemet ikke vil beskytte deg i en eventuell ulykke, noe som kan fø-
re til alvorlige personskader. Få bilen kontrollert av en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
OM10647NO.book Page 137 Monday, November 18, 2019 1:35 PM

1382. Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
Instrumenter og målere
Enhetene som brukes på speedometeret kan variere, avhengig av re-
gion.Hybridsystemindikator
Viser hybridsystemets ytelse eller regenereringsnivå.
Multiinformasjonsdisplay
Gir føreren en mengde informasjon om kjøreforhold. ( S. 142)
Viser varselsmeldinger ved feil. (S. 585)
Speedometer
Viser bilens hastighet.
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
Utvendig temperaturmåler
Viser utetemperaturer mellom –40 °C og 50 °C. Indikatoren for lav utetem-
peratur tennes når omgivelsestemperaturen er 3 °C eller lavere.
OM10647NO.book Page 138 Monday, November 18, 2019 1:35 PM

1392. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10647NO
Kilometerteller- og tripptellerdisplay:
Viser følgende elementer.
Kilometerteller:
Viser bilens totale kjørelengde.
Trippteller:
Viser hvor langt bilen er kjørt siden sist tripptelleren ble tilbakestilt. Tripptel-
ler A og B kan brukes til å lagre og vise ulike kjørelengder uavhengig av
hverandre.
Display for girstilling og girområde
Viser valgt girstilling eller valgt girområde. ( S. 237)
Måler for motorens kjølevæsketemperatur
Viser motorens kjølevæsketemperatur.
Skifter elementer på kilometertel-
ler- og tripptellerdisplayet ved å
trykke på ”TRIP”-bryteren.
Når tripptelleren vises, kan du til-
bakestille den ved å holde inne
”TRIP”-bryteren.
Endrer displayet
