3814-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

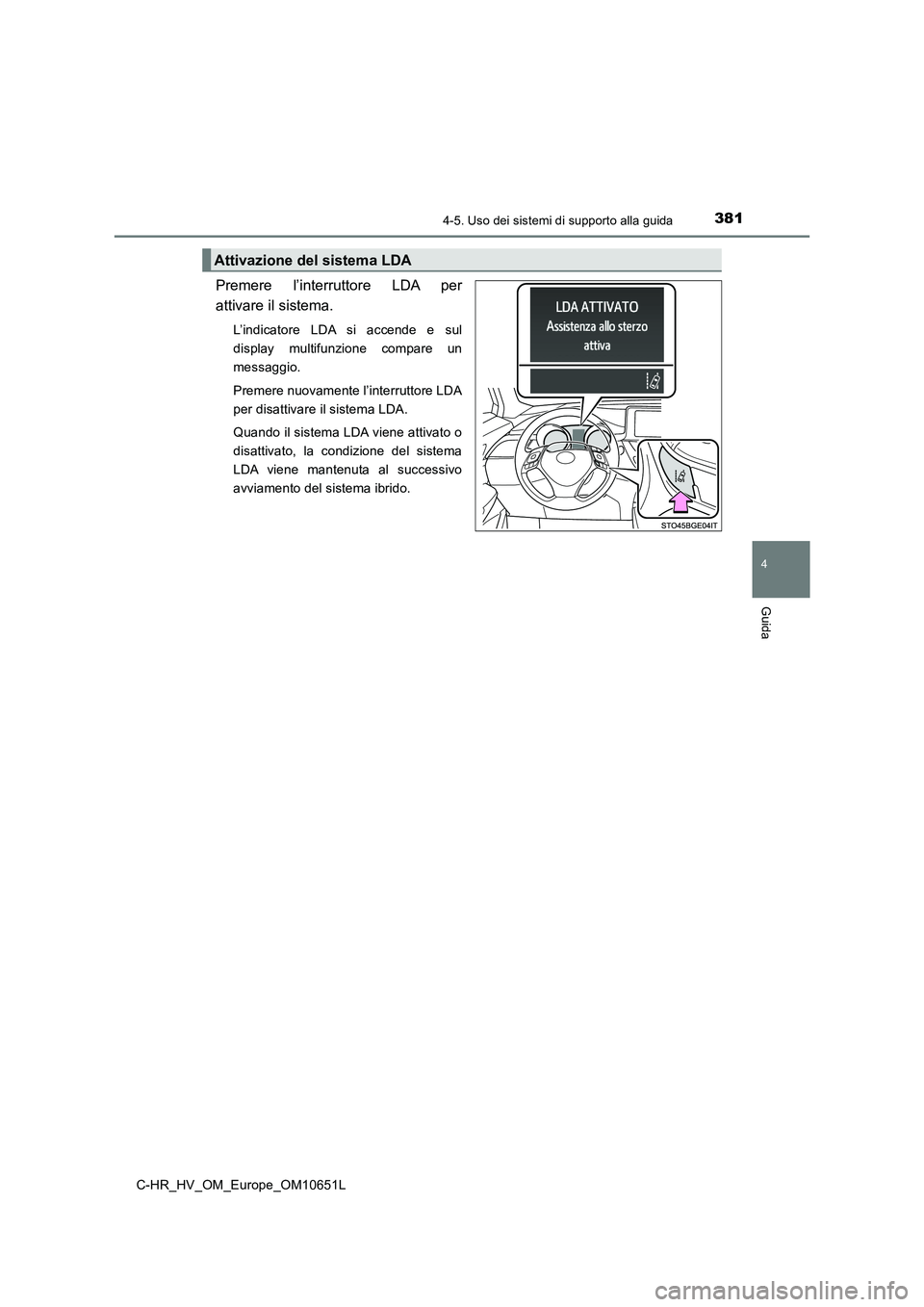

Premere l’interruttore LDA per
attivare il sistema.
L’indicatore LDA si accende e sul
display multifunzione compare un
messaggio.
Premere nuovamente l’interruttore LDA
per disattivare il sistema LDA.
Quando il sistema LDA viene attivato o
disattivato, la condizione del sistema
LDA viene mantenuta al successivo
avviamento del sistema ibrido.
Attivazione del sistema LDA

3824-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L
Indicatore LDA
L’accensione dell’indicatore informa il
guidatore sullo stato operativo del
sistema.
Illuminato in colore bianco:
Il sistema LDA è in funzione.
Illuminato in colore verde:
L’assistenza alla sterzata della
funzione di controllo dello sterzo è
attiva.
Intermittente in colore arancione:
La funzione di avviso di
allontanamento dalla corsia è attiva.
Display di funzionamento dell’assistenza alla sterzata
Indica che la funzione di assistenza alla sterzata della funzione di controllo
dello sterzo è attiva.
Display di funzionamento dell’avviso di allontanamento dalla corsia
Compare quando il display multifunzione passa alla schermata di informazioni sui
sistemi di assistenza alla guida.
Indicazioni sul display multifunzione
All’interno delle linee bianche
visualizzate è bianco:
All’interno delle linee bianche
visualizzate è nero:
Indica che il sistema riconosce le
linee di corsia bianche (gialle).
Quando il veicolo si allontana dalla
corsia, la linea bianca sul lato di
allontanamento del veicolo lampeggia
in colore arancione.
Indica che il sistema non è in grado
di riconoscere le linee bianche
(gialle) o è temporaneamente
disattivato.

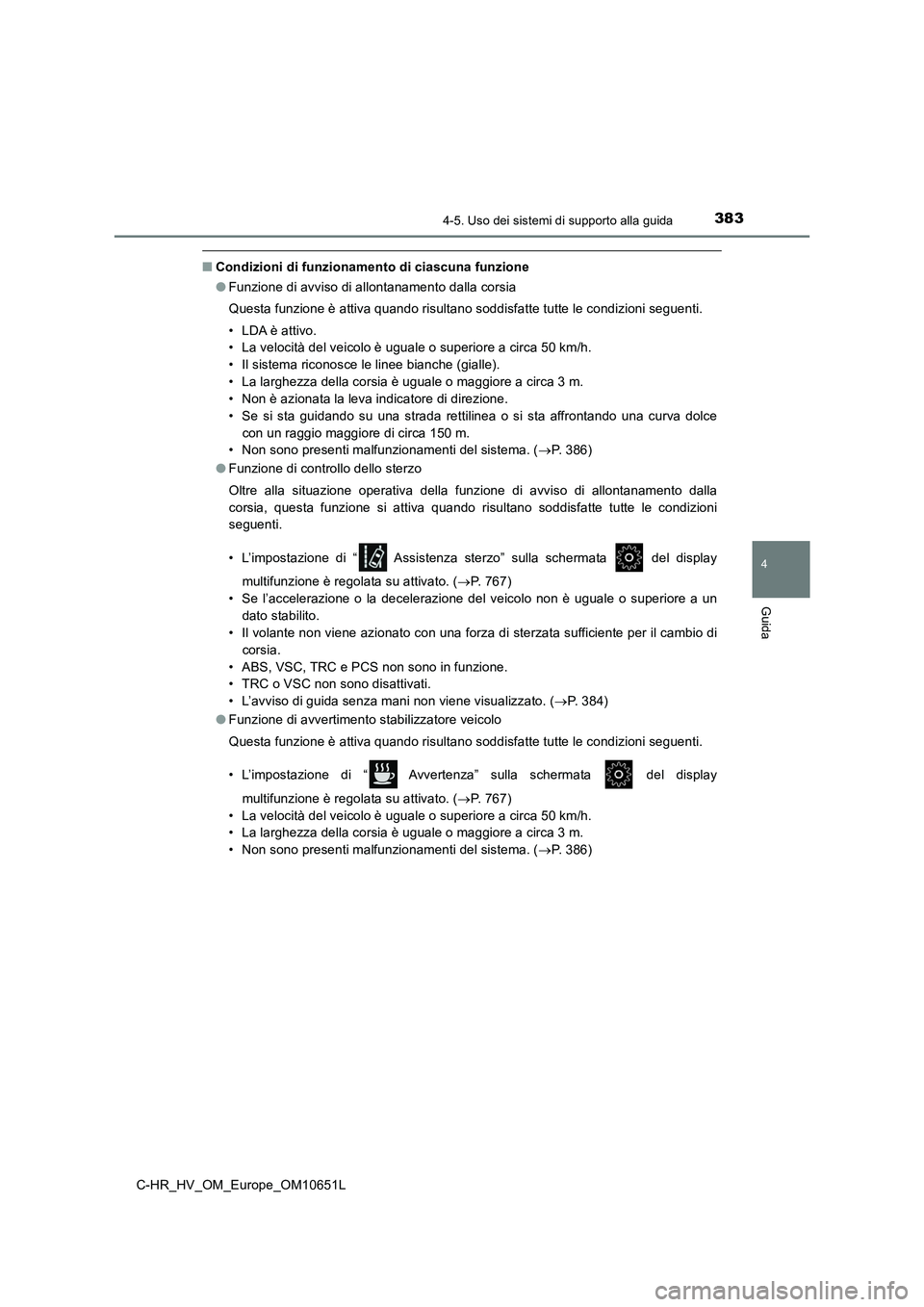

3834-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L
■Condizioni di funzionamento di ciascuna funzione
● Funzione di avviso di allontanamento dalla corsia
Questa funzione è attiva quando risultano soddisfatte tutte le condizioni seguenti.
• LDA è attivo.
• La velocità del veicolo è uguale o superiore a circa 50 km/h.
• Il sistema riconosce le linee bianche (gialle).
• La larghezza della corsia è uguale o maggiore a circa 3 m.
• Non è azionata la leva indicatore di direzione.
• Se si sta guidando su una strada rettilinea o si sta affrontando una curva dolce
con un raggio maggiore di circa 150 m.
• Non sono presenti malfunzionamenti del sistema. ( P. 386)
● Funzione di controllo dello sterzo
Oltre alla situazione operativa della funzione di avviso di allontanamento dalla
corsia, questa funzione si attiva quando risultano soddisfatte tutte le condizioni
seguenti.
• L’impostazione di “ Assistenza sterzo” sulla schermata del display
multifunzione è regolata su attivato. ( P. 767)
• Se l’accelerazione o la decelerazione del veicolo non è uguale o superiore a un
dato stabilito.
• Il volante non viene azionato con una forza di sterzata sufficiente per il cambio di
corsia.
• ABS, VSC, TRC e PCS non sono in funzione.
• TRC o VSC non sono disattivati.
• L’avviso di guida senza mani non viene visualizzato. ( P. 384)
● Funzione di avvertimento stabilizzatore veicolo
Questa funzione è attiva quando risultano soddisfatte tutte le condizioni seguenti.
• L’impostazione di “ Avvertenza” sulla schermata del display
multifunzione è regolata su attivato. ( P. 767)
• La velocità del veicolo è uguale o superiore a circa 50 km/h.
• La larghezza della corsia è uguale o maggiore a circa 3 m.
• Non sono presenti malfunzionamenti del sistema. ( P. 386)

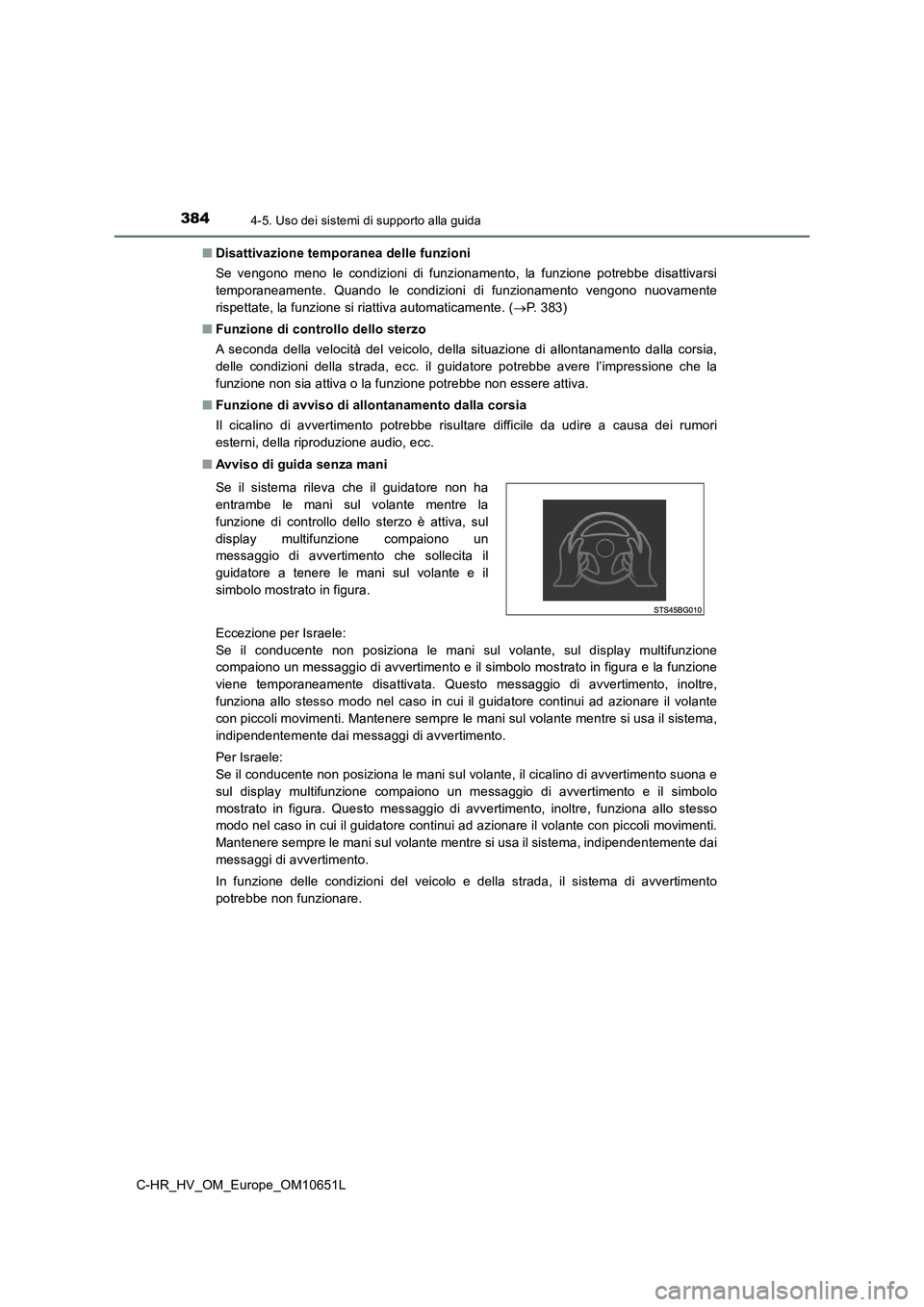

3844-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L
■ Disattivazione temporanea delle funzioni
Se vengono meno le condizioni di funzionamento, la funzione potrebbe disattivarsi
temporaneamente. Quando le condizioni di funzionamento vengono nuovamente
rispettate, la funzione si riattiva automaticamente. ( P. 383)
■ Funzione di controllo dello sterzo
A seconda della velocità del veicolo, della situazione di allontanamento dalla corsia,
delle condizioni della strada, ecc. il guidatore potrebbe avere l’impressione che la
funzione non sia attiva o la funzione potrebbe non essere attiva.
■ Funzione di avviso di allontanamento dalla corsia
Il cicalino di avvertimento potrebbe risultare difficile da udire a causa dei rumori
esterni, della riproduzione audio, ecc.
■ Avviso di guida senza mani
Eccezione per Israele:
Se il conducente non posiziona le mani sul volante, sul display multifunzione
compaiono un messaggio di avvertimento e il simbolo mostrato in figura e la funzione
viene temporaneamente disattivata. Questo messaggio di avvertimento, inoltre,
funziona allo stesso modo nel caso in cui il guidatore continui ad azionare il volante
con piccoli movimenti. Mantenere sempre le mani sul volante mentre si usa il sistema,
indipendentemente dai messaggi di avvertimento.
Per Israele:
Se il conducente non posiziona le mani sul volante, il cicalino di avvertimento suona e
sul display multifunzione compaiono un messaggio di avvertimento e il simbolo
mostrato in figura. Questo messaggio di avvertimento, inoltre, funziona allo stesso
modo nel caso in cui il guidatore continui ad azionare il volante con piccoli movimenti.
Mantenere sempre le mani sul volante mentre si usa il sistema, indipendentemente dai
messaggi di avvertimento.
In funzione delle condizioni del veicolo e della strada, il sistema di avvertimento
potrebbe non funzionare.
Se il sistema rileva che il guidatore non ha
entrambe le mani sul volante mentre la
funzione di controllo dello sterzo è attiva, sul
display multifunzione compaiono un
messaggio di avvertimento che sollecita il
guidatore a tenere le mani sul volante e il
simbolo mostrato in figura.

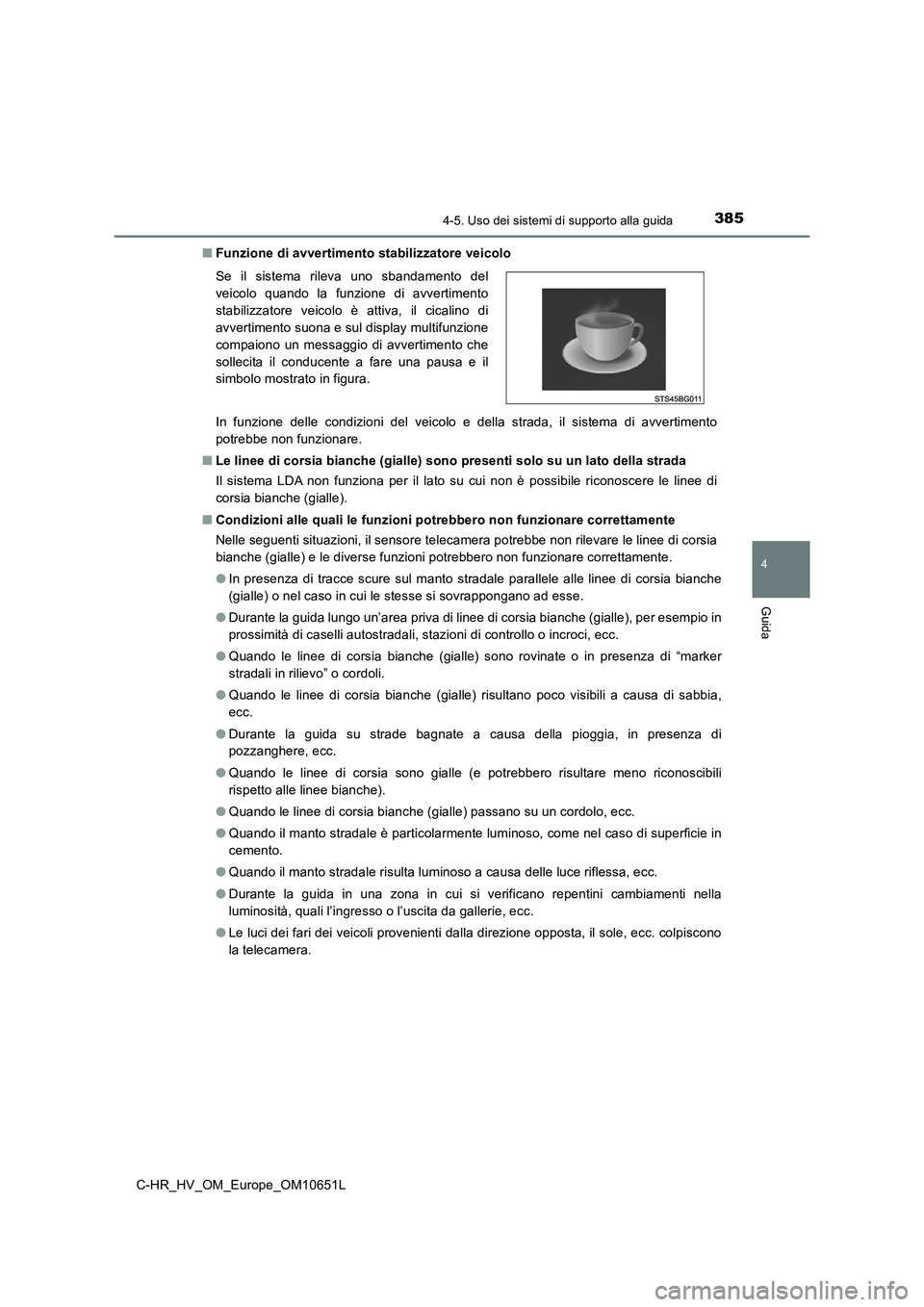

3854-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L
■ Funzione di avvertimento stabilizzatore veicolo
In funzione delle condizioni del veicolo e della strada, il sistema di avvertimento
potrebbe non funzionare.
■ Le linee di corsia bianche (gialle) sono presenti solo su un lato della strada
Il sistema LDA non funziona per il lato su cui non è possibile riconoscere le linee di
corsia bianche (gialle).
■ Condizioni alle quali le funzioni potrebbero non funzionare correttamente
Nelle seguenti situazioni, il sensore telecamera potrebbe non rilevare le linee di corsia
bianche (gialle) e le diverse funzioni potrebbero non funzionare correttamente.
● In presenza di tracce scure sul manto stradale parallele alle linee di corsia bianche
(gialle) o nel caso in cui le stesse si sovrappongano ad esse.
● Durante la guida lungo un’area priva di linee di corsia bianche (gialle), per esempio in
prossimità di caselli autostradali, stazioni di controllo o incroci, ecc.
● Quando le linee di corsia bianche (gialle) sono rovinate o in presenza di “marker
stradali in rilievo” o cordoli.
● Quando le linee di corsia bianche (gialle) risultano poco visibili a causa di sabbia,
ecc.
● Durante la guida su strade bagnate a causa della pioggia, in presenza di
pozzanghere, ecc.
● Quando le linee di corsia sono gialle (e potrebbero risultare meno riconoscibili
rispetto alle linee bianche).
● Quando le linee di corsia bianche (gialle) passano su un cordolo, ecc.
● Quando il manto stradale è particolarmente luminoso, come nel caso di superficie in
cemento.
● Quando il manto stradale risulta luminoso a causa delle luce riflessa, ecc.
● Durante la guida in una zona in cui si verificano repentini cambiamenti nella
luminosità, quali l’ingresso o l’uscita da gallerie, ecc.
● Le luci dei fari dei veicoli provenienti dalla direzione opposta, il sole, ecc. colpiscono
la telecamera.
Se il sistema rileva uno sbandamento del
veicolo quando la funzione di avvertimento
stabilizzatore veicolo è attiva, il cicalino di
avvertimento suona e sul display multifunzione
compaiono un messaggio di avvertimento che
sollecita il conducente a fare una pausa e il
simbolo mostrato in figura.

3864-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L
● In presenza di deviazioni, confluenze stradali, ecc.
● Durante la guida in pendenza.
● Durante la guida su una strada inclinata a sinistra o a destra o su una strada
tortuosa.
● Durante la guida su strade dal fondo sconnesso o non asfaltato.
● Mentre si affronta una curva stretta.
● Quando le corsie sono troppo strette o troppo larghe.
● Quando il veicolo è inclinato da un lato a causa di un carico insolitamente pesante o
di una pressione di gonfiaggio degli pneumatici errata.
● Quando la distanza dal veicolo che precede è ridotta.
● Quando il veicolo percorre tratti accidentati a causa delle condizioni della strada
(fondo dissestato o giunture sul manto stradale).
● Quando le lenti dei fari sono sporche e proiettano una luce debole la notte o l’asse
del fascio luminoso è deviata.
● Durante la guida in condizioni di forte vento laterale.
● Quando il veicolo ha appena cambiato corsia o attraversato un incrocio.
● Quando sono montati pneumatici da neve, ecc.
■ Messaggio di avvertimento
Se il seguente messaggio di avvertimento viene visualizzato sul display multifunzione
e l’indicatore LDA si illumina di arancione, seguire la procedura di risoluzione dei
problemi appropriata.
Messaggio di avvertimentoDettagli/Azioni
“Malfunzionamento LDA
Recarsi dal concessionario”
Il sistema potrebbe non funzionare
correttamente.
 Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e attrezzato.
“Visione telecamera
anteriore bloccata
Pulire e disappannare
il parabrezza.”
La zona del parabrezza davanti al sensore
telecamera è sporca o coperta di gocce di
pioggia, condensa, ghiaccio, neve, ecc.
 Disattivare il sistema LDA, rimuovere
sporco, acqua, condensa, ghiaccio,
neve, ecc. dal parabrezza e riattivare il
sistema LDA.

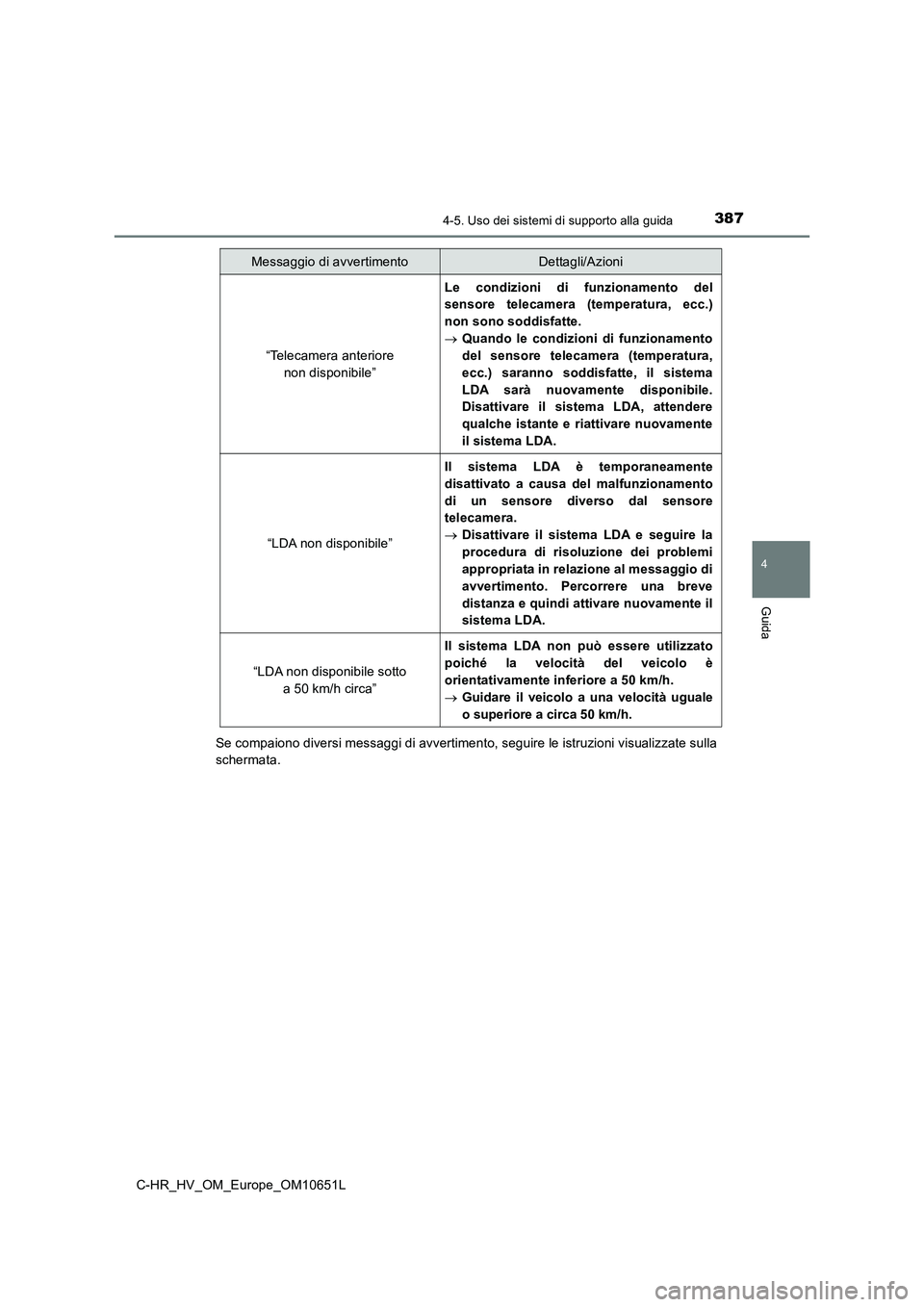

3874-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L
Se compaiono diversi messaggi di avvertimento, seguire le istruzioni visualizzate sulla
schermata.
“Telecamera anteriore
non disponibile”
Le condizioni di funzionamento del
sensore telecamera (temperatura, ecc.)
non sono soddisfatte.
 Quando le condizioni di funzionamento
del sensore telecamera (temperatura,
ecc.) saranno soddisfatte, il sistema
LDA sarà nuovamente disponibile.
Disattivare il sistema LDA, attendere
qualche istante e riattivare nuovamente
il sistema LDA.
“LDA non disponibile”
Il sistema LDA è temporaneamente
disattivato a causa del malfunzionamento
di un sensore diverso dal sensore
telecamera.
 Disattivare il sistema LDA e seguire la
procedura di risoluzione dei problemi
appropriata in relazione al messaggio di
avvertimento. Percorrere una breve
distanza e quindi attivare nuovamente il
sistema LDA.
“LDA non disponibile sotto
a 50 km/h circa”
Il sistema LDA non può essere utilizzato
poiché la velocità del veicolo è
orientativamente inferiore a 50 km/h.
 Guidare il veicolo a una velocità uguale
o superiore a circa 50 km/h.
Messaggio di avvertimentoDettagli/Azioni

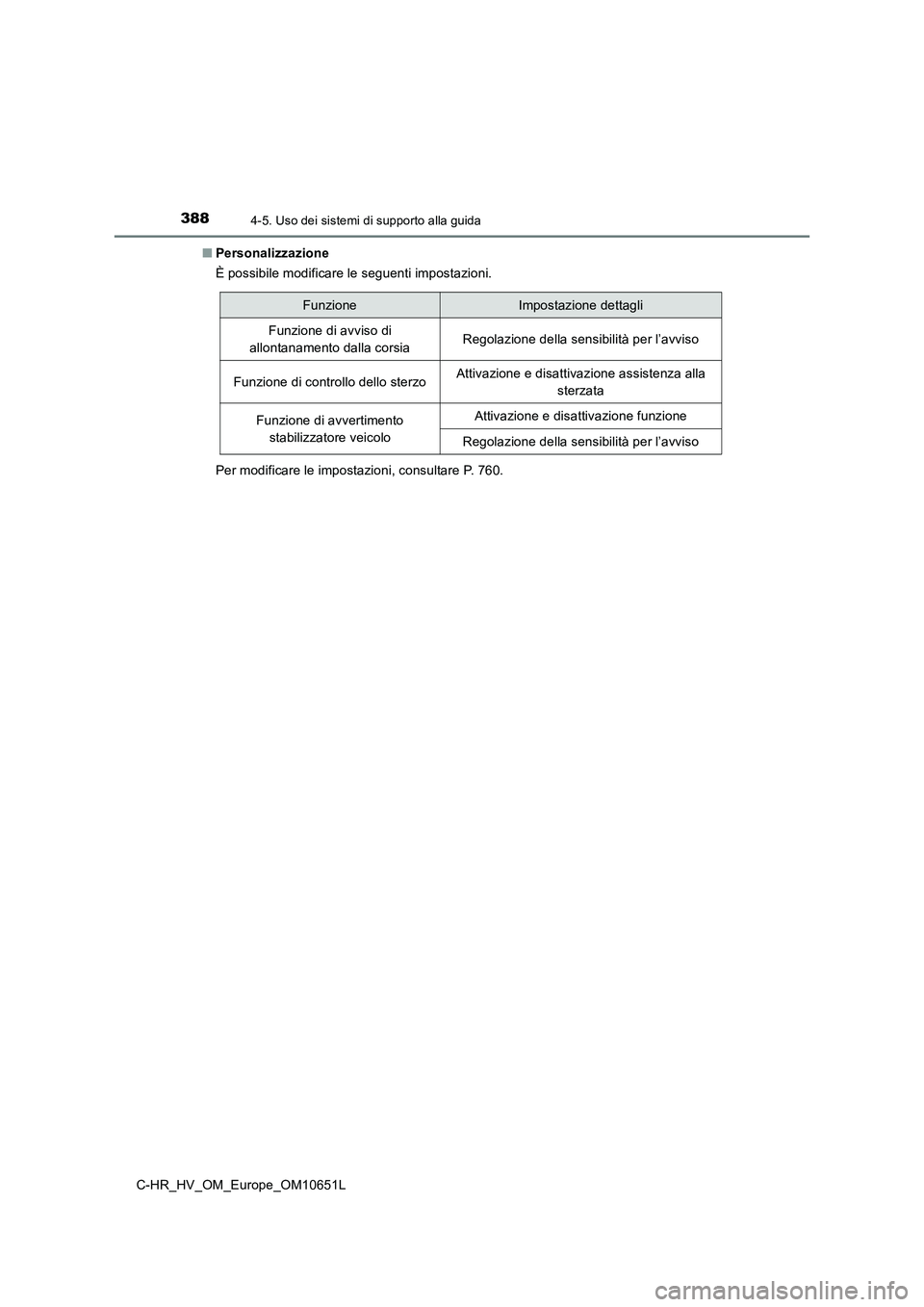

3884-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L
■ Personalizzazione
È possibile modificare le seguenti impostazioni.
Per modificare le impostazioni, consultare P. 760.
FunzioneImpostazione dettagli
Funzione di avviso di
allontanamento dalla corsiaRegolazione della sensibilità per l’avviso
Funzione di controllo dello sterzoAttivazione e disattivazione assistenza alla
sterzata
Funzione di avvertimento
stabilizzatore veicolo
Attivazione e disattivazione funzione
Regolazione della sensibilità per l’avviso

389
4
4-5. Uso dei sistemi di supporto alla guida
Guida
C-HR_HV_OM_Europe_OM10651L
RSA (riconoscimento segnaletica stradale)
RSA riconosce la segnaletica
stradale grazie al sensore telecamera
e fornisce informazioni al guidatore
attraverso il display multifunzione.
Se il sistema valuta che il veicolo ha superato il limite di velocità, compiuto
operazioni vietate, ecc. in relazione alla segnaletica stradale riconosciuta,
esso avvisa il guidatore attraverso un avvertimento visivo e acustico*.
*: Questa impostazione deve essere personalizzata.
: Se presente
Riepilogo delle funzioni
AVVISO
■ Prima di usare il sistema RSA
Non fare esclusivamente affidamento sul sistema RSA. RSA è un sistema di
assistenza alla guida che fornisce informazioni al guidatore, senza tuttavia sostituirsi
ad esso. Guidare sempre nel rispetto delle regole per la sicurezza e delle norme
sulla circolazione stradale.
Una guida imprudente o inadeguata può causare un incidente improvviso.

3904-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L
Quando il sensore telecamera riconosce un segnale, esso viene visualizzato
sul display multifunzione quando il veicolo vi si avvicina.
● Quando vengono selezionate le
informazioni sui sistemi di
assistenza alla guida, può essere
visualizzato un massimo di 3
segnali. ( P. 391)
●Quando vengono selezionate
informazioni diverse da quelle sui
sistemi di assistenza alla guida, può
essere visualizzato un segnale di
limite di velocità, un segnale di
autostrada o un segnale cancellato
completamente. (P. 391)
Eventuali segnali di divieto di sorpasso
e cartelli di limite di velocità con
pannelli integrativi non vengono
visualizzati. Tuttavia, se vengono
riconosciuti segnali diversi dai limiti di
velocità, essi vengono visualizzati in
un’area sotto il segnale di limite di
velocità attuale.
Indicazioni sul display multifunzione
