3694-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10566FI

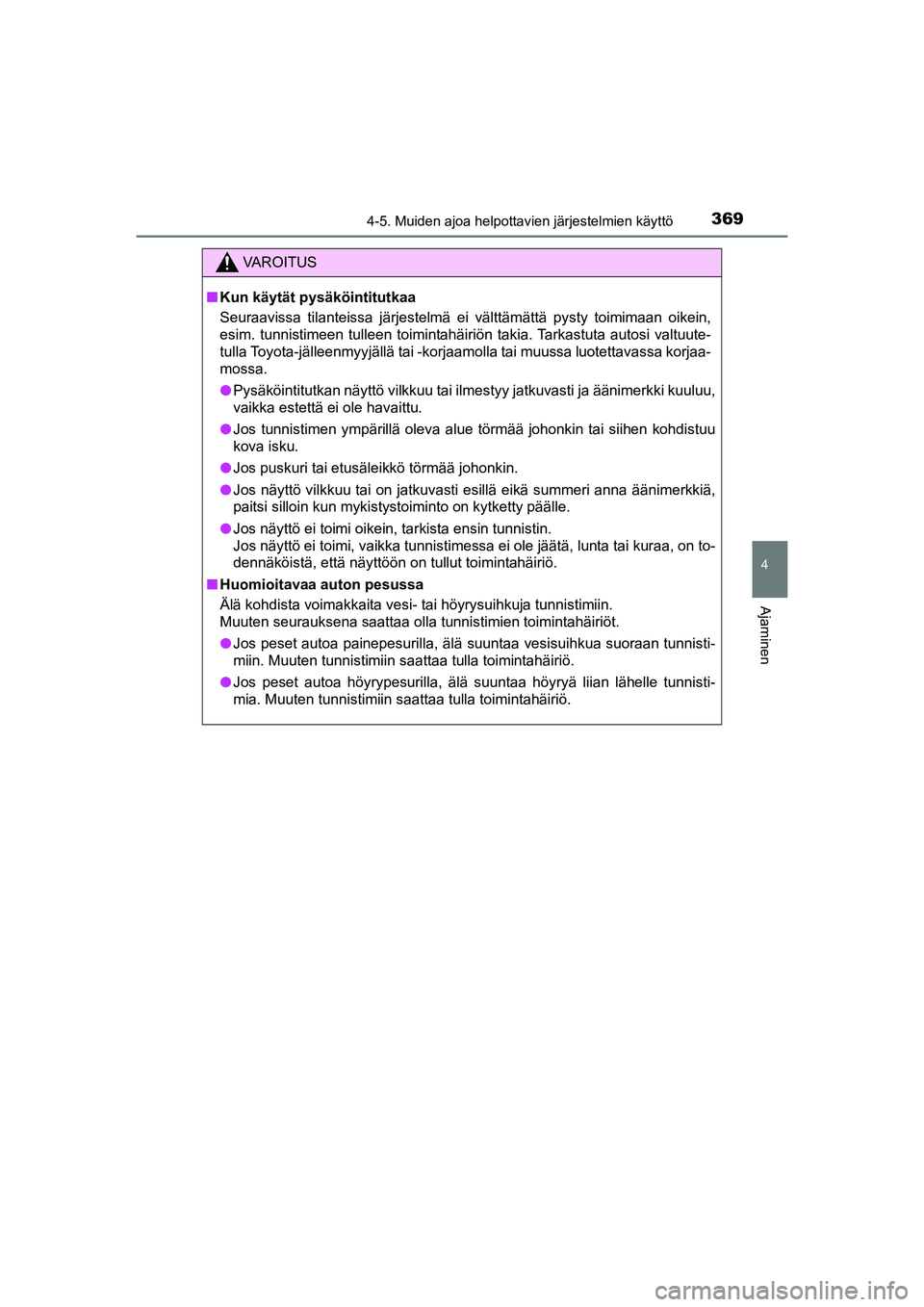

VAROITUS
nKun käytät pysäköintitutkaa
Seuraavissa tilanteissa järjestelmä ei välttämättä pysty toimimaan oikein,
esim. tunnistimeen tulleen toimintahäiriön takia. Tarkastuta autosi valtuute-
tulla Toyota-jälleenmyyjällä tai -korjaamolla tai muussa luotettavassa korjaa-
mossa.
lPysäköintitutkan näyttö vilkkuu tai ilmestyy jatkuvasti ja äänimerkki kuuluu,
vaikka estettä ei ole havaittu.
lJos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu
kova isku.
lJos puskuri tai etusäleikkö törmää johonkin.
lJos näyttö vilkkuu tai on jatkuvasti esillä eikä summeri anna äänimerkkiä,
paitsi silloin kun mykistystoiminto on kytketty päälle.
lJos näyttö ei toimi oikein, tarkista ensin tunnistin.
Jos näyttö ei toimi, vaikka tunnistimessa ei ole jäätä, lunta tai kuraa, on to-
dennäköistä, että näyttöön on tullut toimintahäiriö.
nHuomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Muuten seurauksena saattaa olla tunnistimien toimintahäiriöt.
lJos peset autoa painepesurilla, älä suuntaa vesisuihkua suoraan tunnisti-
miin. Muuten tunnistimiin saattaa tulla toimintahäiriö.
lJos peset autoa höyrypesurilla, älä suuntaa höyryä liian lähelle tunnisti-
mia. Muuten tunnistimiin saattaa tulla toimintahäiriö.
OM10566FI.book Page 369 Monday, February 15, 2021 12:00 PM

3704-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10566FI

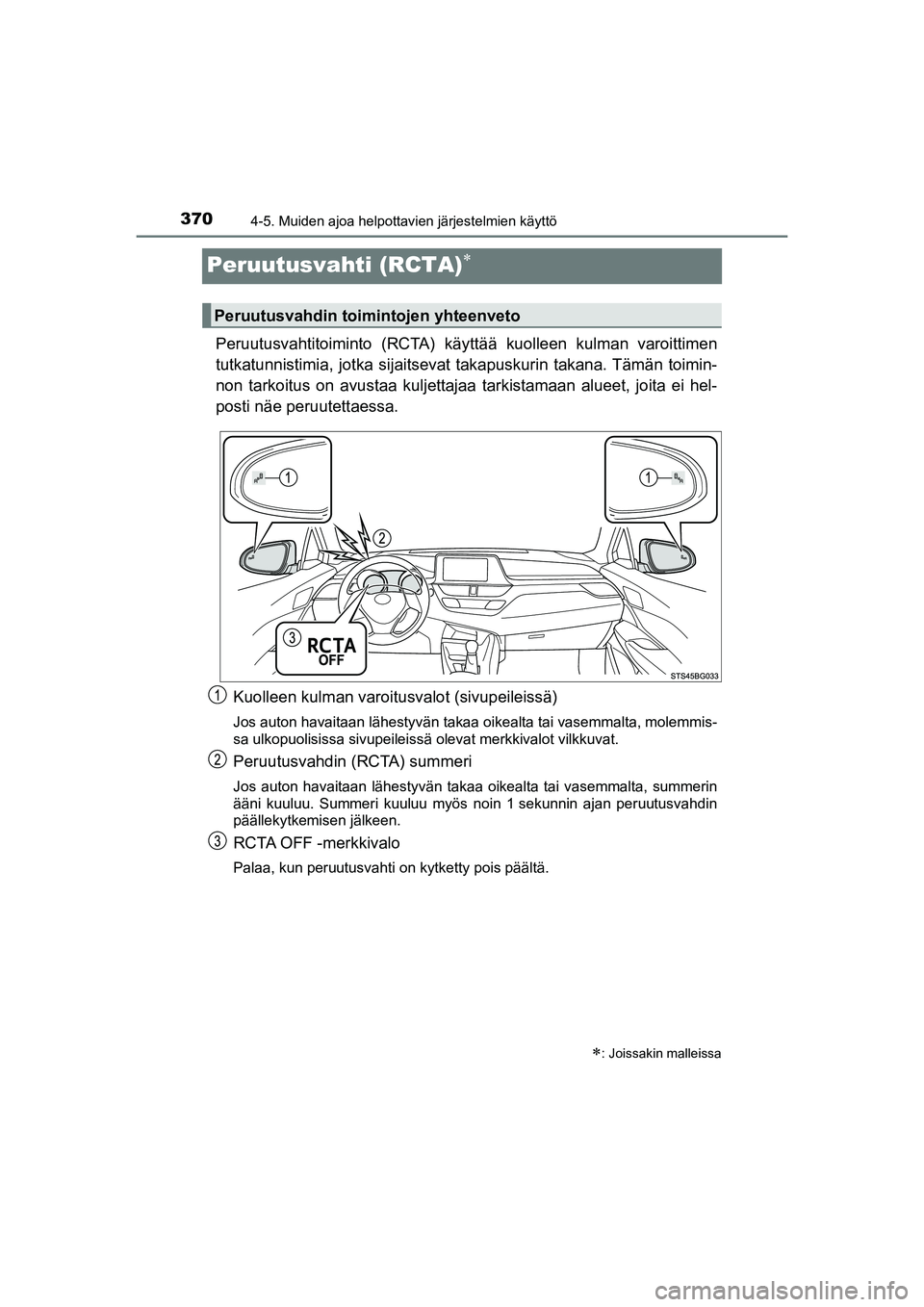

Peruutusvahti (RCTA)
Peruutusvahtitoiminto (RCTA) käyttää kuolleen kulman varoittimen
tutkatunnistimia, jotka sijaitsevat takapuskurin takana. Tämän toimin-
non tarkoitus on avustaa kuljettajaa tarkistamaan alueet, joita ei hel-
posti näe peruutettaessa.
Kuolleen kulman varoitusvalot (sivupeileissä)
Jos auton havaitaan lähestyvän takaa oikealta tai vasemmalta, molemmis-
sa ulkopuolisissa sivupeileissä olevat merkkivalot vilkkuvat.
Peruutusvahdin (RCTA) summeri
Jos auton havaitaan lähestyvän takaa oikealta tai vasemmalta, summerin
ääni kuuluu. Summeri kuuluu myös noin 1 sekunnin ajan peruutusvahdin
päällekytkemisen jälkeen.
RCTA OFF -merkkivalo
Palaa, kun peruutusvahti on kytketty pois päältä.
: Joissakin malleissa
Peruutusvahdin toimintojen yhteenveto
OM10566FI.book Page 370 Monday, February 15, 2021 12:00 PM

3714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10566FI
Paina "" tai "" mittariston ohjauspainikkeista valitaksesi .
Paina "" tai "" mittariston ohjauspainikkeista valitaksesi
Paina "" tai "" mittariston ohjauspainikkeista valitaksesi "RCTA"
Kun peruutusvahti RCTA on kytketty pois päältä, RCTA OFF -merkkivalo
(S. 370) palaa. (Joka kerta, kun käynnistyspainike painetaan OFF-toi-
mintatilaan ja sen jälkeen ON-toimintatilaan, peruutusvahti RCTA kytkey-
tyy toimintavalmiuteen automaattisesti.)
nKuolleen kulman varoitusvalojen (sivupeileissä) näkyvyys
Kirkkaassa auringonpaisteessa kuolleen kulman varoitusvaloa (sivupeilissä)
saattaa olla vaikea nähdä.
nRCTA-summerin kuuluvuus
RCTA-summeria voi olla vaikea kuulla kovan äänen yli, kuten esimerkiksi sil-
loin, kun audiojärjestelmän äänenvoimakkuus on suuri.
nJos viesti "RCTA ei ole käytettävissä" näytetään monitoiminäytöllä
Vettä, lunta, kuraa, jne. saattaa kerääntyä puskurin tunnistinalueen läheisyy-
teen (S. 353).
Veden, lumen, kuran jne. poistaminen puskurin tunnistinalueen läheisyydestä
tulisi palauttaa järjestelmän normaali toiminta.
Tunnistin ei välttämättä toimi myöskään normaalisti, kun ilma on erittäin kuu-
ma tai kylmä.
nJos viesti "RCTA-järjestelmän toimintahäiriö. Vie auto huoltoon." tulee
monitoiminäytölle
Tunnistimessa saattaa olla toimintahäiriö tai sen kohdistus on virheellinen.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
nTakaosan sivutunnistimet
S. 353

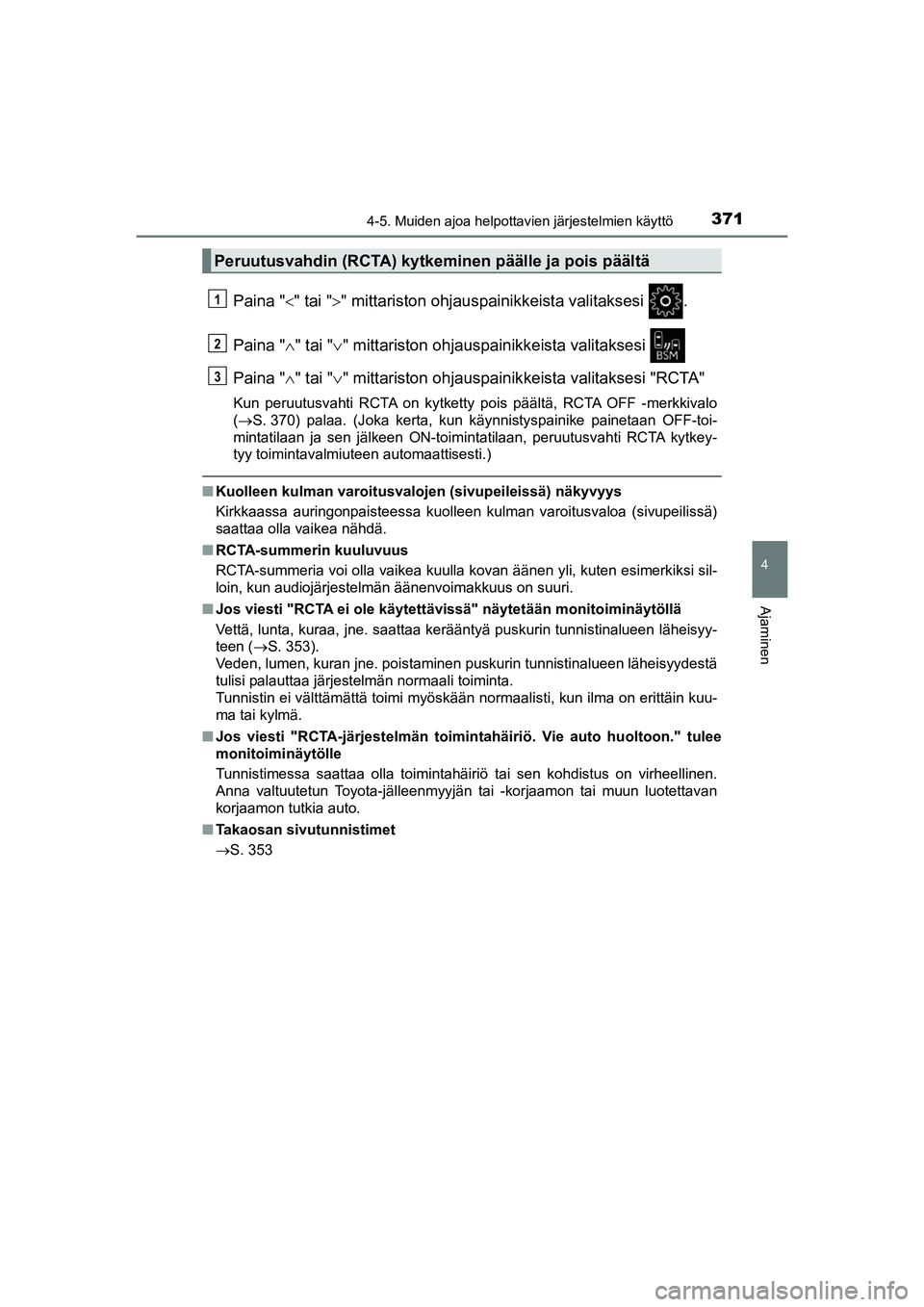

Peruutusvahdin (RCTA) kytkeminen päälle ja pois päältä
1
2
3
OM10566FI.book Page 371 Monday, February 15, 2021 12:00 PM

3724-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10566FI

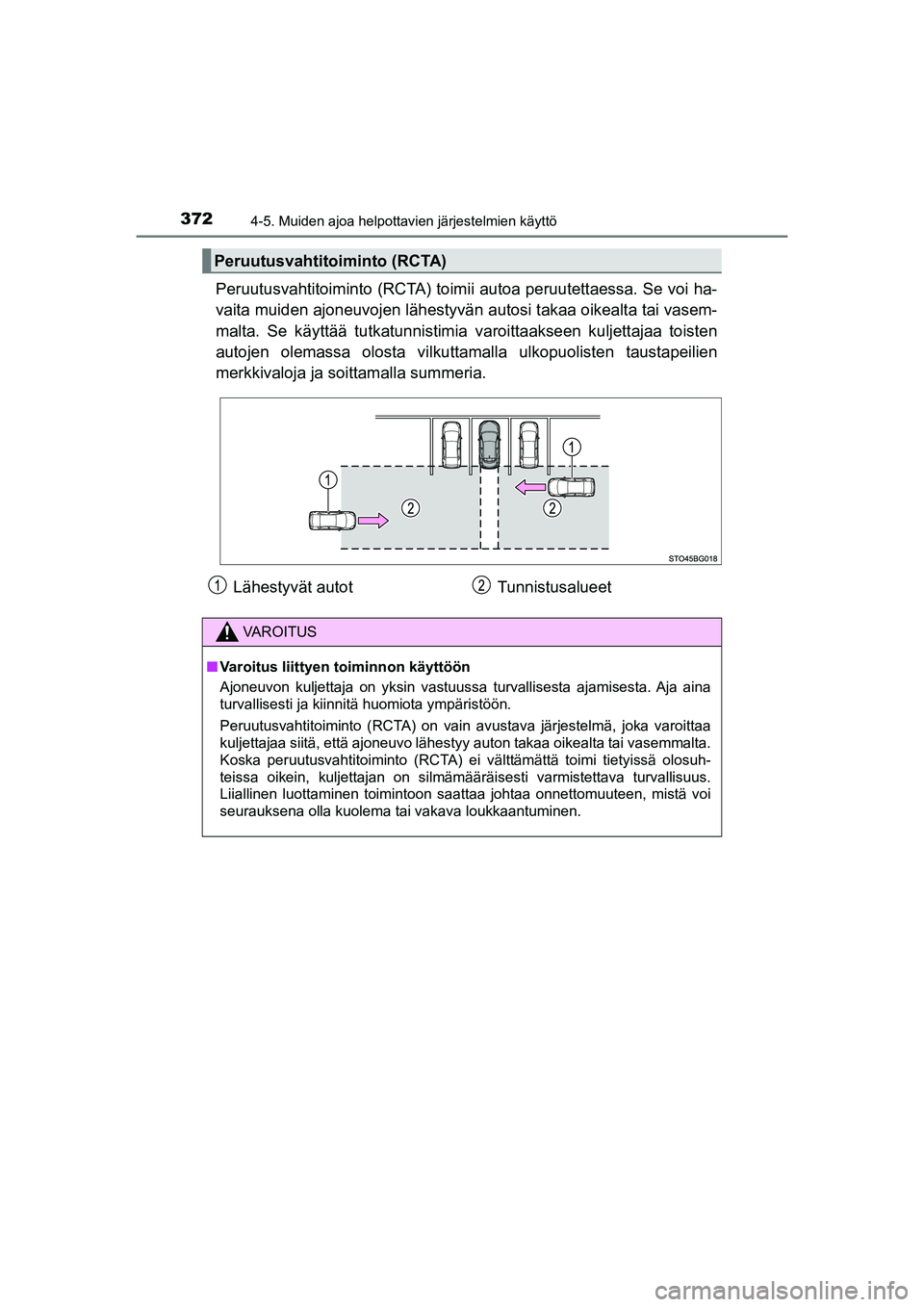

Peruutusvahtitoiminto (RCTA) toimii autoa peruutettaessa. Se voi ha-
vaita muiden ajoneuvojen lähestyvän autosi takaa oikealta tai vasem-
malta. Se käyttää tutkatunnistimia varoittaakseen kuljettajaa toisten
autojen olemassa olosta vilkuttamalla ulkopuolisten taustapeilien
merkkivaloja ja soittamalla summeria.
Peruutusvahtitoiminto (RCTA)
Lähestyvät autot Tunnistusalueet
VAROITUS
nVaroitus liittyen toiminnon käyttöön
Ajoneuvon kuljettaja on yksin vastuussa turvallisesta ajamisesta. Aja aina
turvallisesti ja kiinnitä huomiota ympäristöön.
Peruutusvahtitoiminto (RCTA) on vain avustava järjestelmä, joka varoittaa
kuljettajaa siitä, että ajoneuvo lähestyy auton takaa oikealta tai vasemmalta.
Koska peruutusvahtitoiminto (RCTA) ei välttämättä toimi tietyissä olosuh-
teissa oikein, kuljettajan on silmämääräisesti varmistettava turvallisuus.
Liiallinen luottaminen toimintoon saattaa johtaa onnettomuuteen, mistä voi
seurauksena olla kuolema tai vakava loukkaantuminen.
OM10566FI.book Page 372 Monday, February 15, 2021 12:00 PM

3734-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10566FI

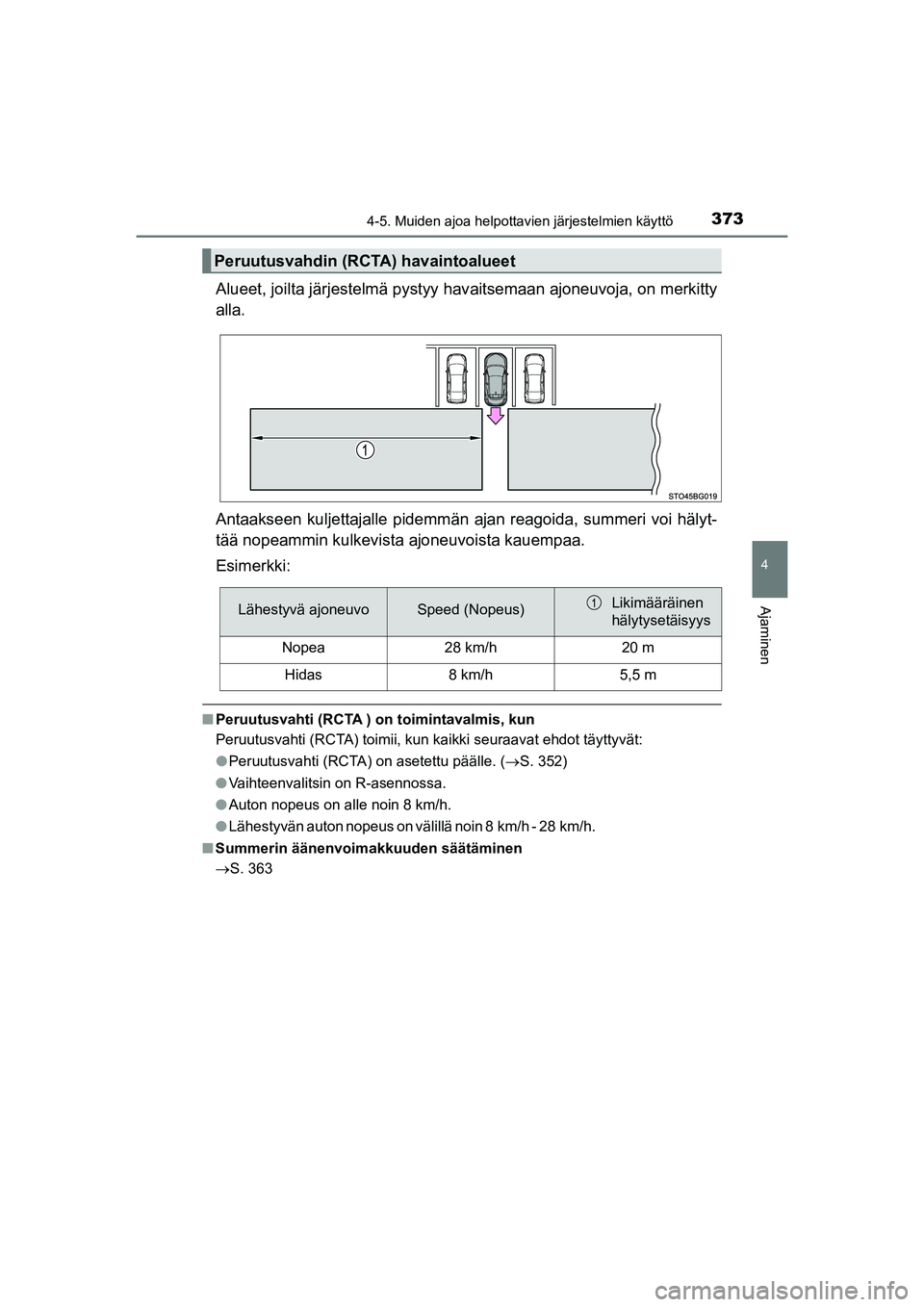

Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty
alla.
Antaakseen kuljettajalle pidemmän ajan reagoida, summeri voi hälyt-
tää nopeammin kulkevista ajoneuvoista kauempaa.
Esimerkki:
nPeruutusvahti (RCTA ) on toimintavalmis, kun
Peruutusvahti (RCTA) toimii, kun kaikki seuraavat ehdot täyttyvät:
lPeruutusvahti (RCTA) on asetettu päälle. (S. 352)
lVaihteenvalitsin on R-asennossa.
lAuton nopeus on alle noin 8 km/h.
lLähestyvän auton nopeus on välillä noin 8 km/h - 28 km/h.
nSummerin äänenvoimakkuuden säätäminen
S. 363
Peruutusvahdin (RCTA) havaintoalueet
Lähestyvä ajoneuvoSpeed (Nopeus)Likimääräinen
hälytysetäisyys
Nopea28 km/h20 m
Hidas8km/h5,5 m
OM10566FI.book Page 373 Monday, February 15, 2021 12:00 PM

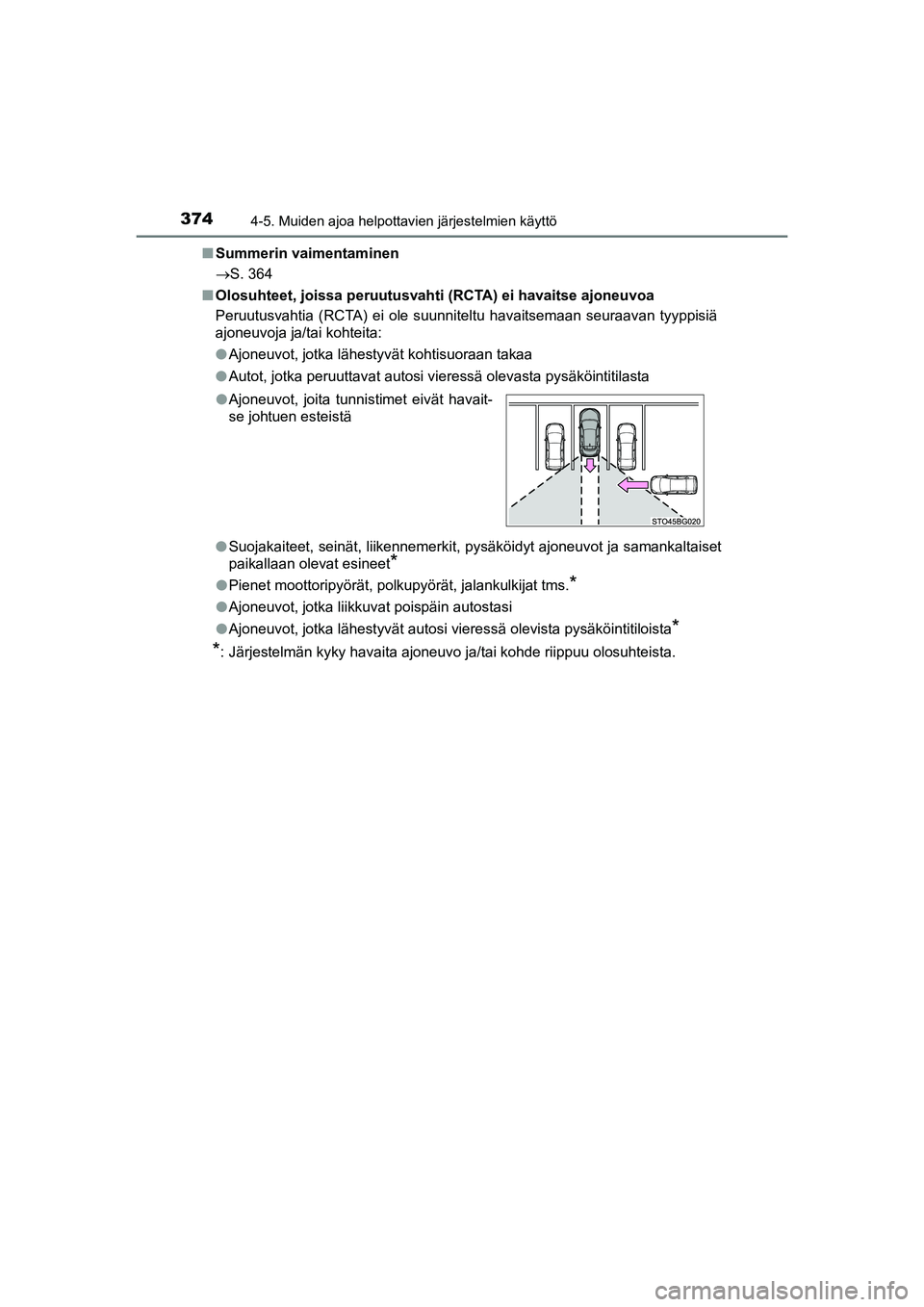

3744-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10566FInSummerin vaimentaminen
S. 364
nOlosuhteet, joissa peruutusvahti (RCTA) ei havaitse ajoneuvoa
Peruutusvahtia (RCTA) ei ole suunniteltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita:
lAjoneuvot, jotka lähestyvät kohtisuoraan takaa
lAutot, jotka peruuttavat autosi vieressä olevasta pysäköintitilasta
lSuojakaiteet, seinät, liikennemerkit, pysäköidyt ajoneuvot ja samankaltaiset
paikallaan olevat esineet
*
lPienet moottoripyörät, polkupyörät, jalankulkijat tms.*
lAjoneuvot, jotka liikkuvat poispäin autostasi
lAjoneuvot, jotka lähestyvät autosi vieressä olevista pysäköintitiloista
*
*
: Järjestelmän kyky havaita ajoneuvo ja/tai kohde riippuu olosuhteista. lAjoneuvot, joita tunnistimet eivät havait-
se johtuen esteistä
OM10566FI.book Page 374 Monday, February 15, 2021 12:00 PM

3754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen

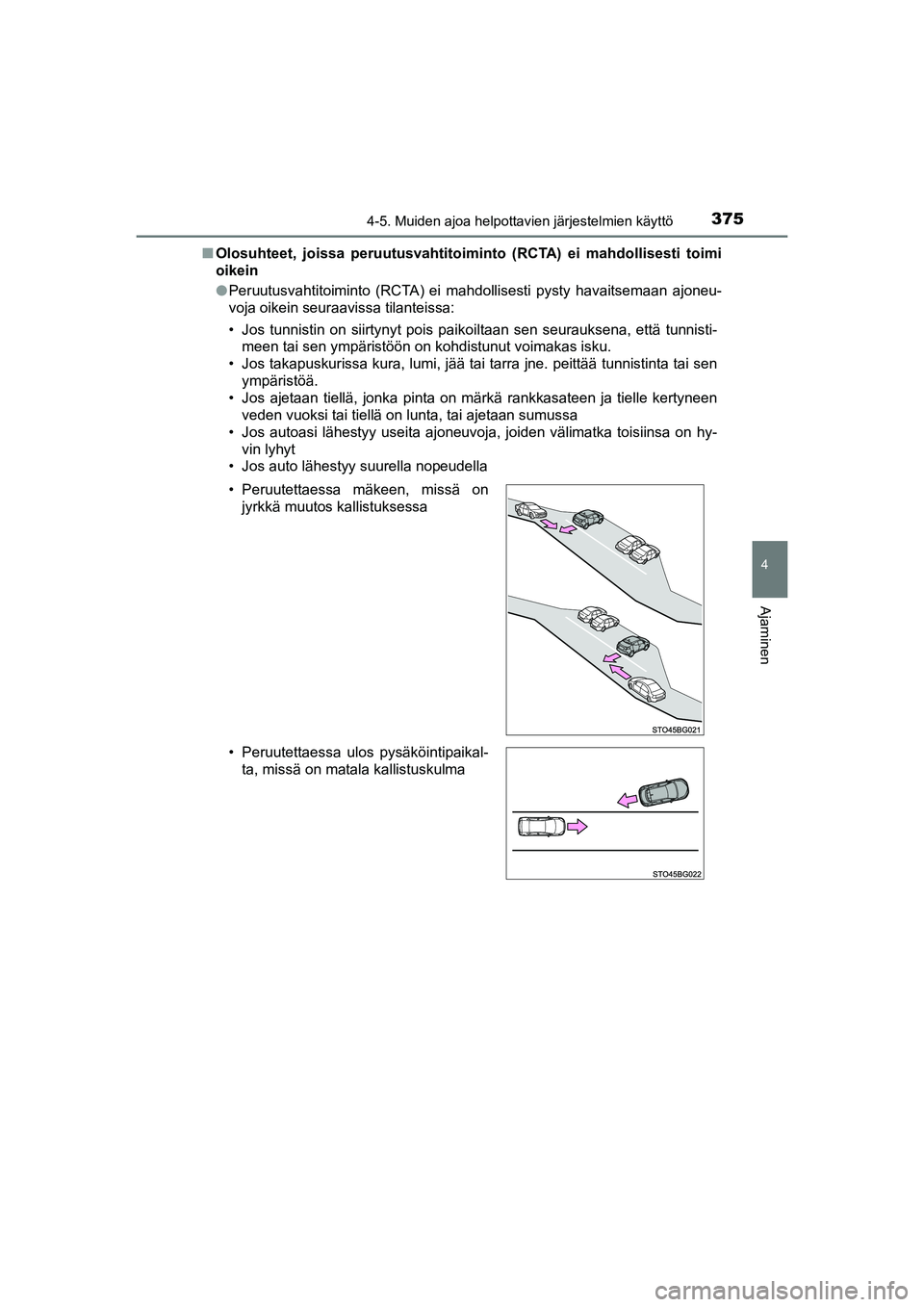

C-HR_HV_OM_Europe_OM10566FInOlosuhteet, joissa peruutusvahtitoiminto (RCTA) ei mahdollisesti toimi
oikein
lPeruutusvahtitoiminto (RCTA) ei mahdollisesti pysty havaitsemaan ajoneu-
voja oikein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoiltaan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdistunut voimakas isku.
• Jos takapuskurissa kura, lumi, jää tai tarra jne. peittää tunnistinta tai sen
ympäristöä.
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kertyneen
veden vuoksi tai tiellä on lunta, tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneuvoja, joiden välimatka toisiinsa on hy-
vin lyhyt
• Jos auto lähestyy suurella nopeudella
• Peruutettaessa mäkeen, missä on
jyrkkä muutos kallistuksessa
• Peruutettaessa ulos pysäköintipaikal-
ta, missä on matala kallistuskulma
OM10566FI.book Page 375 Monday, February 15, 2021 12:00 PM

3764-5. Muiden ajoa helpottavien järjestelmien käyttö

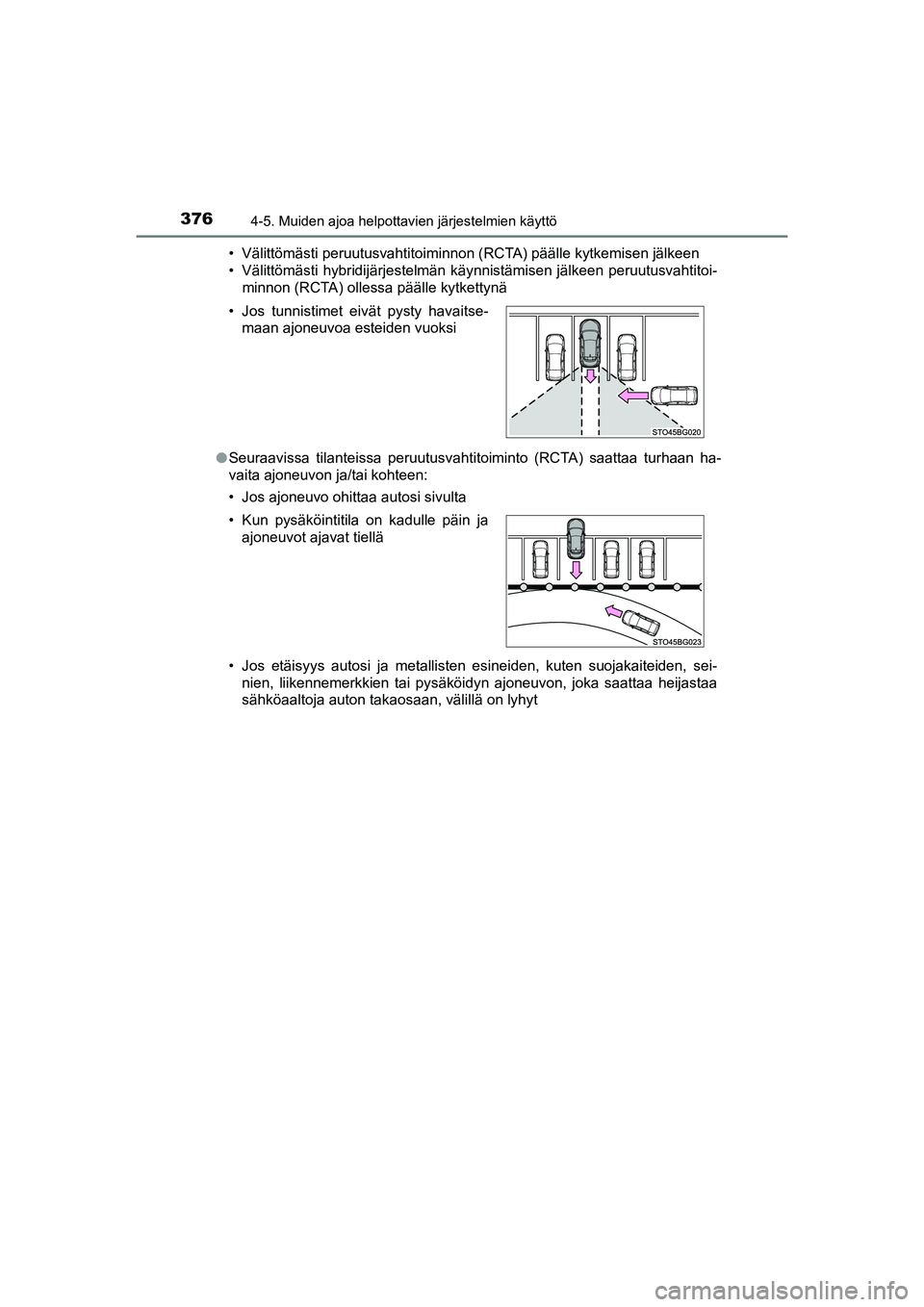

C-HR_HV_OM_Europe_OM10566FI• Välittömästi peruutusvahtitoiminnon (RCTA) päälle kytkemisen jälkeen
• Välittömästi hybridijärjestelmän käynnistämisen jälkeen peruutusvahtitoi-
minnon (RCTA) ollessa päälle kytkettynä
lSeuraavissa tilanteissa peruutusvahtitoiminto (RCTA) saattaa turhaan ha-
vaita ajoneuvon ja/tai kohteen:
• Jos ajoneuvo ohittaa autosi sivulta
• Jos etäisyys autosi ja metallisten esineiden, kuten suojakaiteiden, sei-
nien, liikennemerkkien tai pysäköidyn ajoneuvon, joka saattaa heijastaa
sähköaaltoja auton takaosaan, välillä on lyhyt • Jos tunnistimet eivät pysty havaitse-
maan ajoneuvoa esteiden vuoksi
• Kun pysäköintitila on kadulle päin ja
ajoneuvot ajavat tiellä
OM10566FI.book Page 376 Monday, February 15, 2021 12:00 PM

377
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
C-HR_HV_OM_Europe_OM10566FI

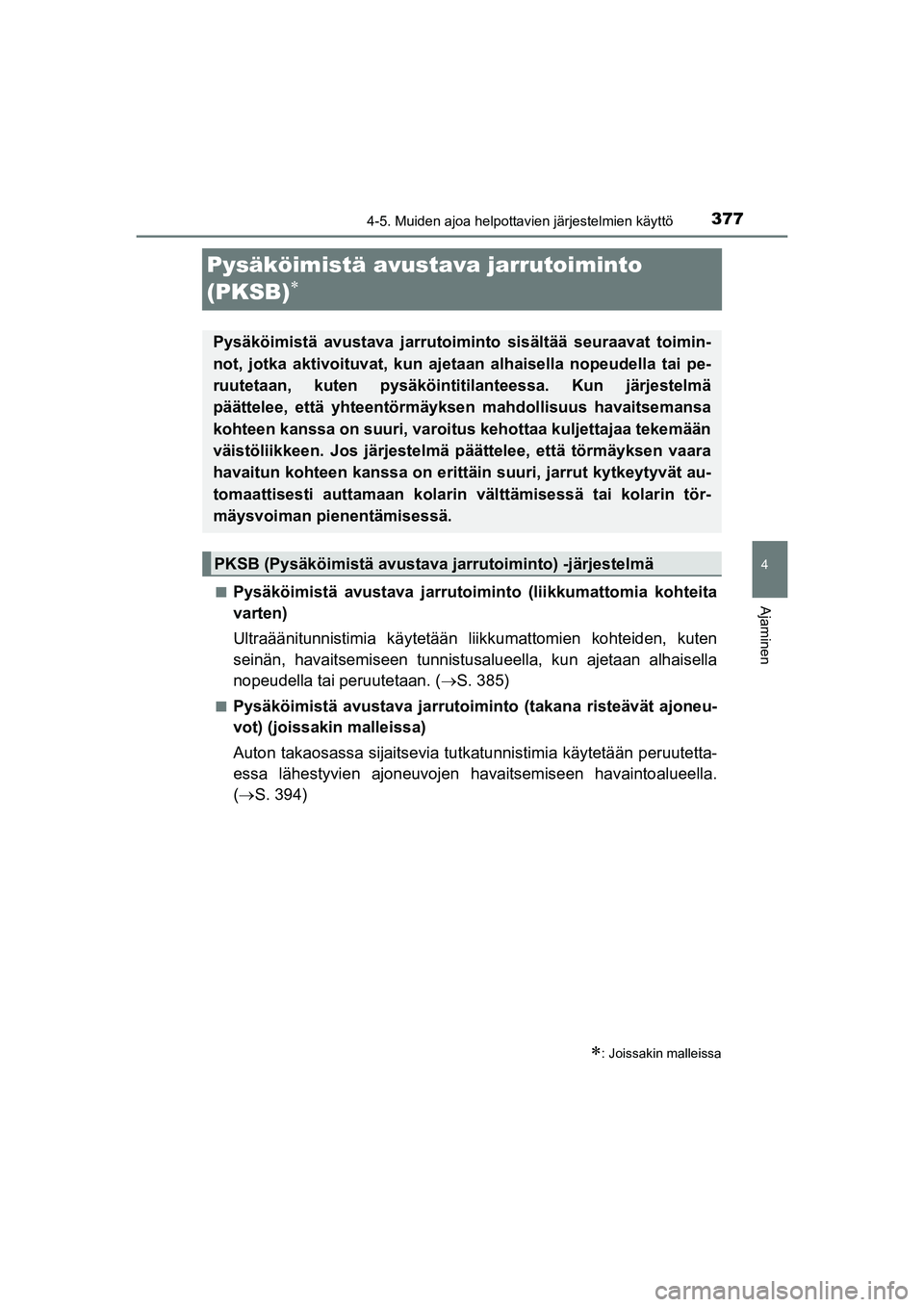

Pysäköimistä avustava jarrutoiminto
(PKSB)

nPysäköimistä avustava jarrutoiminto (liikkumattomia kohteita
varten)
Ultraäänitunnistimia käytetään liikkumattomien kohteiden, kuten
seinän, havaitsemiseen tunnistusalueella, kun ajetaan alhaisella
nopeudella tai peruutetaan. (S. 385)
nPysäköimistä avustava jarrutoiminto (takana risteävät ajoneu-
vot) (joissakin malleissa)
Auton takaosassa sijaitsevia tutkatunnistimia käytetään peruutetta-
essa lähestyvien ajoneuvojen havaitsemiseen havaintoalueella.
(S. 394)
: Joissakin malleissa
Pysäköimistä avustava jarrutoiminto sisältää seuraavat toimin-
not, jotka aktivoituvat, kun ajetaan alhaisella nopeudella tai pe-
ruutetaan, kuten pysäköintitilanteessa. Kun järjestelmä
päättelee, että yhteentörmäyksen mahdollisuus havaitsemansa
kohteen kanssa on suuri, varoitus kehottaa kuljettajaa tekemään
väistöliikkeen. Jos järjestelmä päättelee, että törmäyksen vaara
havaitun kohteen kanssa on erittäin suuri, jarrut kytkeytyvät au-
tomaattisesti auttamaan kolarin välttämisessä tai kolarin tör-
mäysvoiman pienentämisessä.
PKSB (Pysäköimistä avustava jarrutoiminto) -järjestelmä
OM10566FI.book Page 377 Monday, February 15, 2021 12:00 PM

3784-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10566FI
Pysäköimistä avustava jarrutoiminto voidaan kytkeä päälle / pois pääl-
tä monitoiminäytössä.
Käytä mittariston ohjauspainikkeita kytkeäksesi pysäköimistä avusta-
van jarrutoiminnon päälle ja pois päältä. (S. 143)
Paina "" tai "" mittariston ohjauspainikkeista ja valitse .
Paina "" tai "" mittariston ohjauspainikkeista ja valitse .
Paina mittariston ohjauspainikkeista kytkeäksesi järjestelmän
päälle / pois päältä.
Kun pysäköimistä avustava jarrutoiminto on kytketty pois päältä, PKSB
OFF -merkkivalo (
S. 133) palaa.
Kytkeäksesi järjestelmän takaisin päälle sen ollessa kytkettynä pois päältä,
valitse monitoiminäytössä ja valitse sitten ja "ON". Jos järjestel-
mä kytketään pois päältä tällä menetelmällä, se ei kytkeydy päälle, vaikka
käynnistyspainike painetaan ensin OFF-tilaan ja sitten takaisin ON-tilaan.
Pysäköimistä avustavan jarrutoiminnon kytkeminen päälle ja
pois päältä
1
2
3
