TOYOTA C-HR 2021 Bruksanvisningar (in Swedish)

691-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn

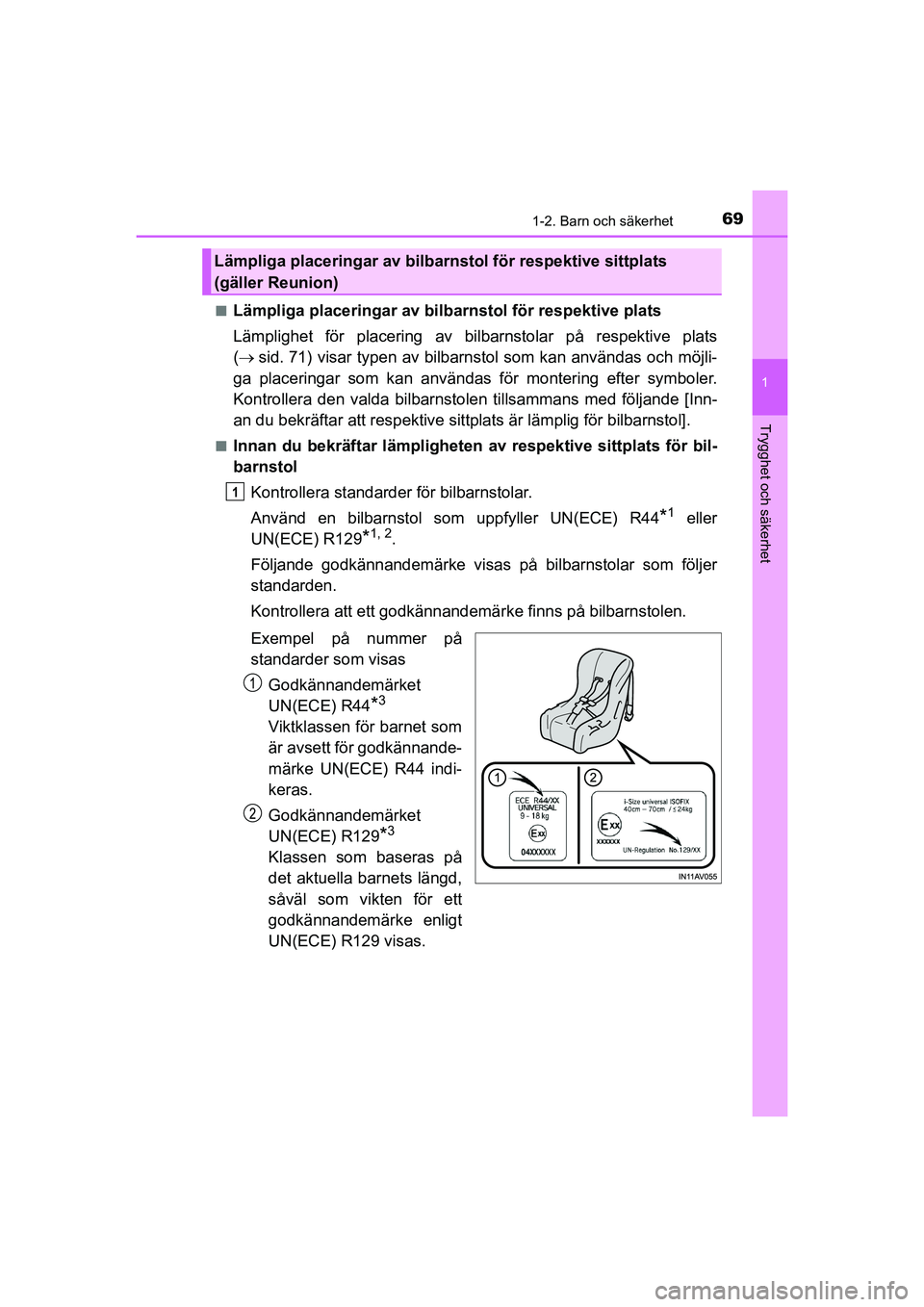

Lämpliga placeringar av bilb
arnstol för respektive plats
Lämplighet för placering av b ilbarnstolar på respektive plats
(  sid. 71) visar typen av bilbarns tol som kan användas och möjli-
ga placeringar som kan användas för montering efter symboler.
Kontrollera den valda bilbarnstolen tillsammans med följande [Inn-
an du bekräftar att respektive sittp lats är lämplig för bilbarnstol].
nInnan du bekräftar lämpligheten av respektive sittplats för bil-
barnstol
Kontrollera standarder för bilbarnstolar.
Använd en bilbarnstol som uppfyller UN(ECE) R44
*1 eller
UN(ECE) R129
*1, 2.
Följande godkännandemärke visas på bilbarnstolar som följer
standarden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Exempel på nummer på
standarder som visas Godkännandemärket
UN(ECE) R44
*3
Viktklassen för barnet som
är avsett för godkännande-
märke UN(ECE) R44 indi-
keras.
Godkännandemärket
UN(ECE) R129
*3
Klassen som baseras på
det aktuella barnets längd,
såväl som vikten för ett
godkännandemärke enligt
UN(ECE) R129 visas.
Lämpliga placeringar av bilbarnstol för respektive sittplats
(gäller Reunion)
1
OM10566SE.book Page 69 Wednesday, February 3, 2021 5:44 PM

701-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE

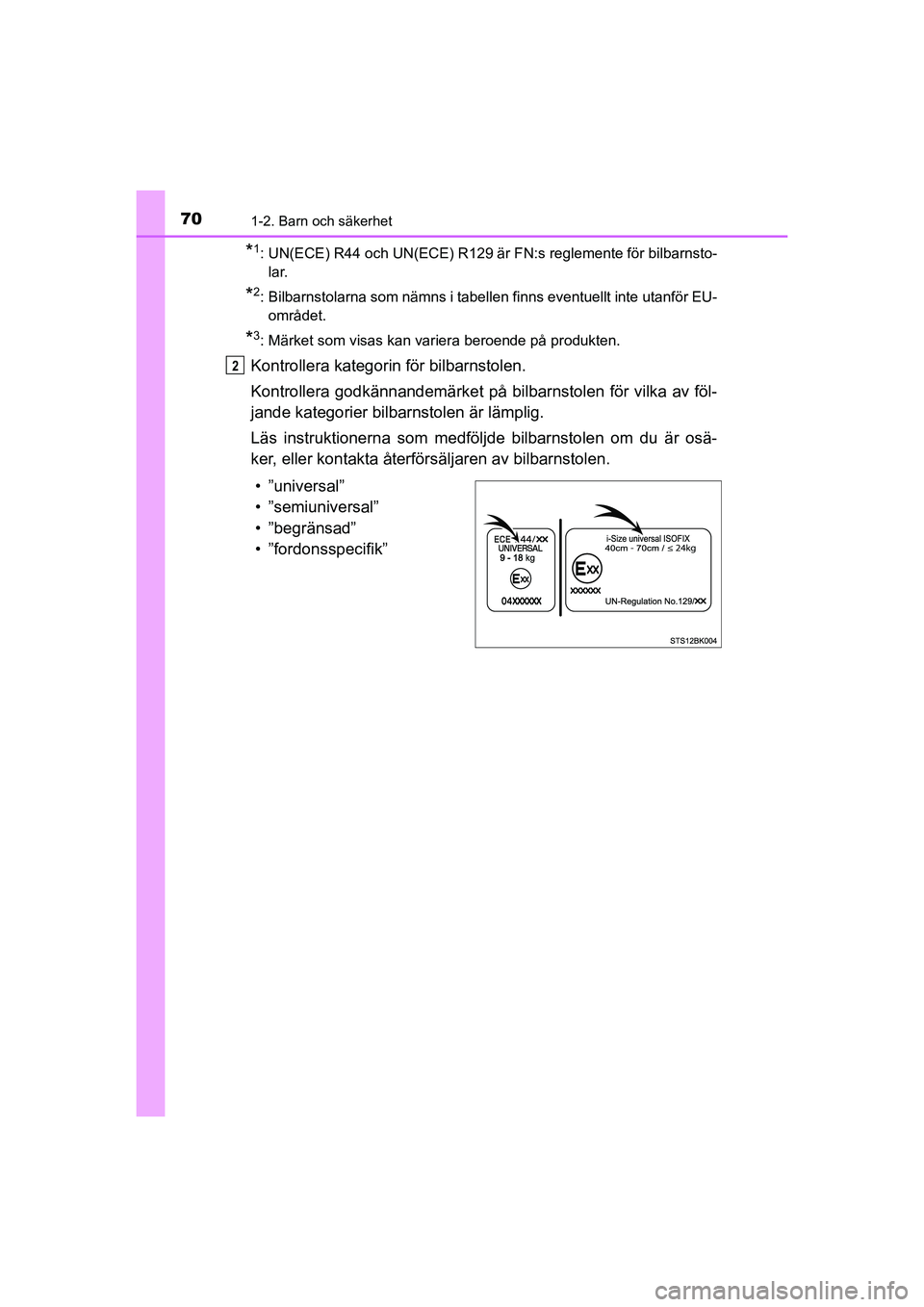

*1: UN(ECE) R44 och UN(ECE) R129 är FN:s reglemente för bilbarnsto-lar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Kontrollera kategorin för bilbarnstolen.
Kontrollera godkännandemärket på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är lämplig.
Läs instruktionerna som medfölj de bilbarnstolen om du är osä-
ker, eller kontakta återförsäljaren av bilbarnstolen.
• ”universal”
• ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”2
OM10566SE.book Page 70 Wednesday, February 3, 2021 5:44 PM

711-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn

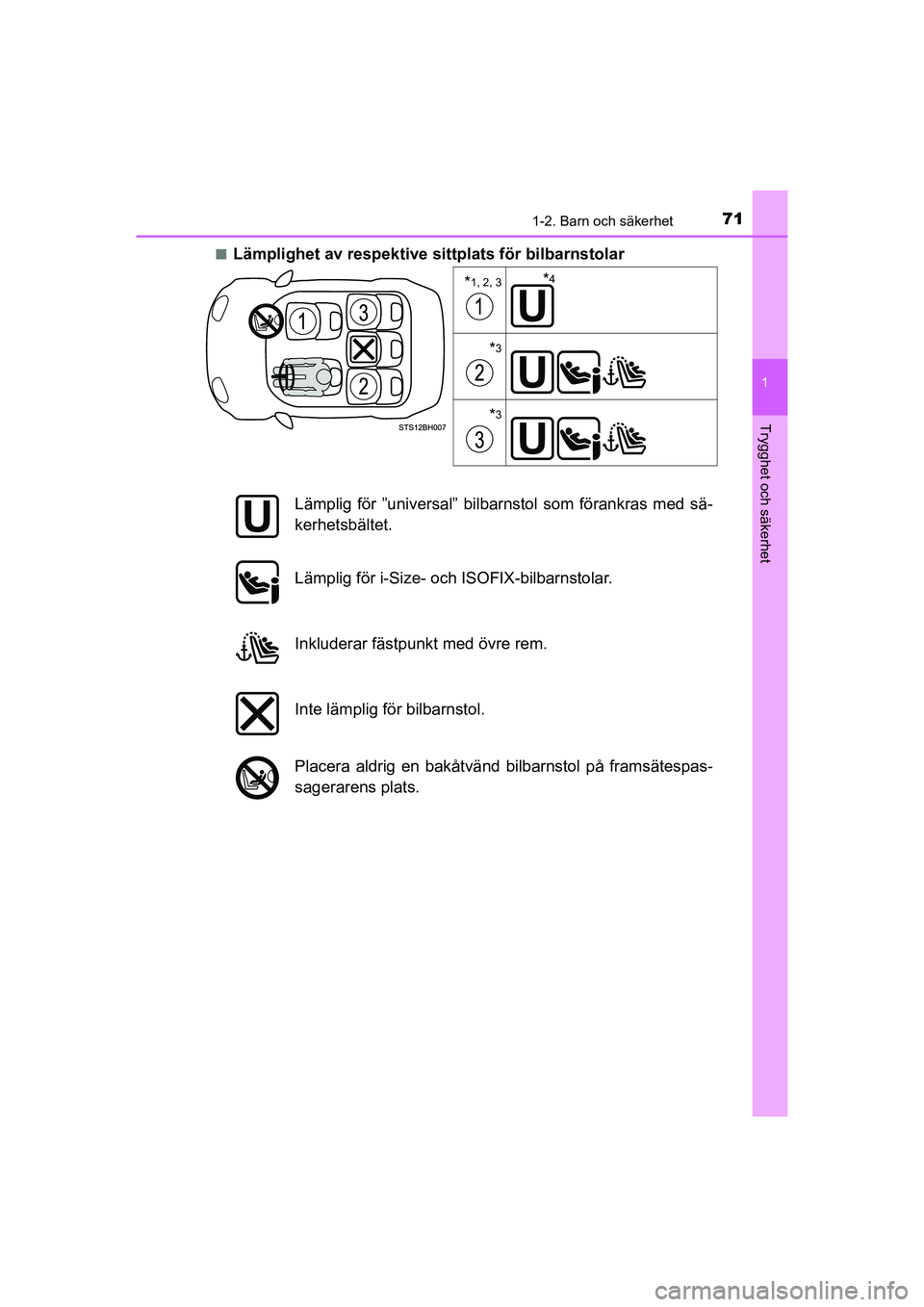

Lämplighet av respektive sittplats för bilbarnstolar
*1, 2, 3
*3
*3
*4
Lämplig för ”universal” bilbarnstol som förankras med sä-
kerhetsbältet.
Lämplig för i-Size- och ISOFIX-bilbarnstolar.
Inkluderar fästpunkt med övre rem.
Inte lämplig för bilbarnstol.
Placera aldrig en bakåtvänd
bilbarnstol på framsätespas-
sagerarens plats.
OM10566SE.book Page 71 Wednesday, February 3, 2021 5:44 PM

721-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE

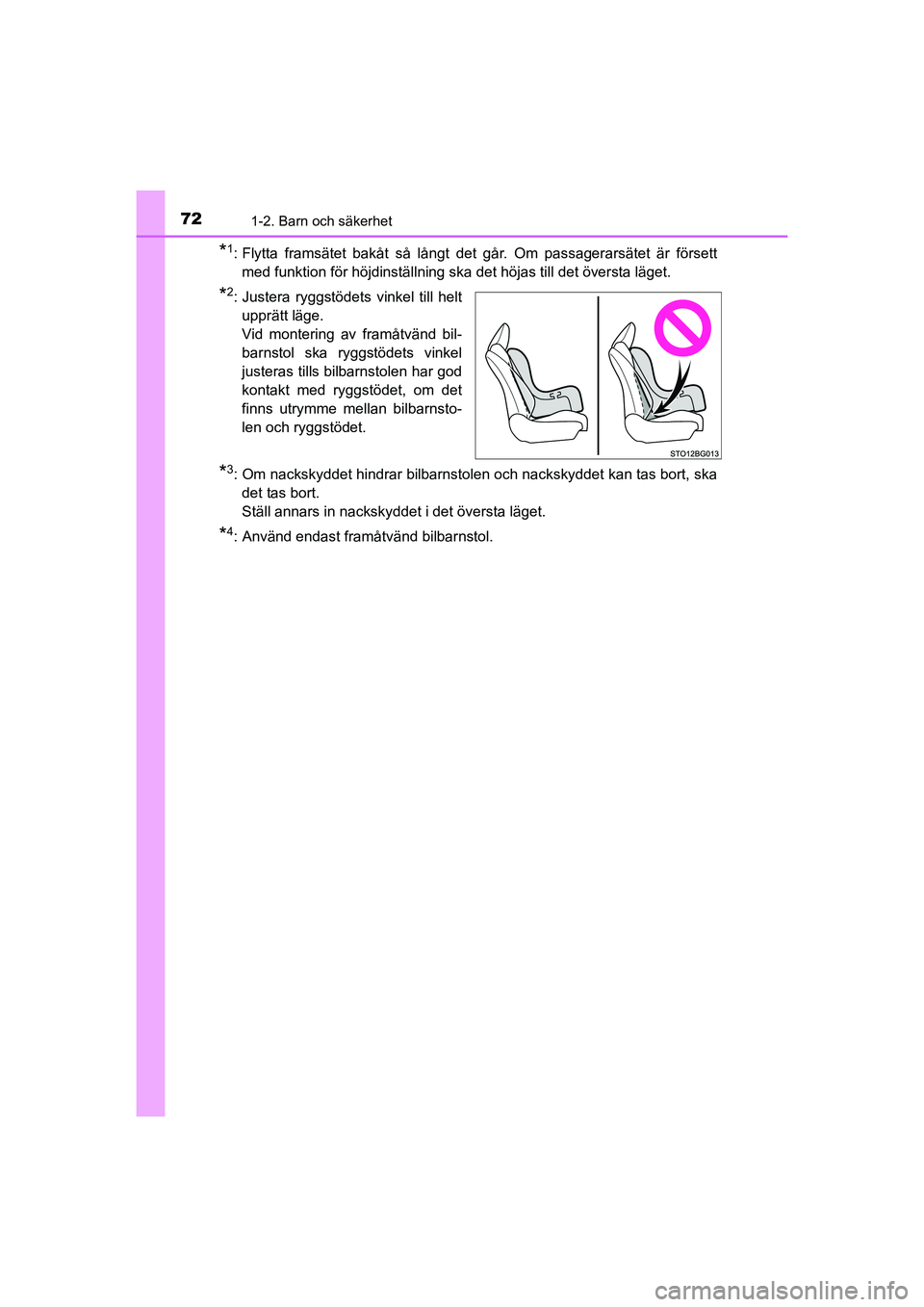

*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försettmed funktion för höjdinställning ska det höjas till det ö\
versta läget.
*2: Justera ryggstödets vinkel till heltupprätt läge.
Vid montering av framåtvänd bil-
barnstol ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet, om det
finns utrymme mellan bilbarnsto-
len och ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort.
Ställ annars in nackskyddet i det översta läget.
*4: Använd endast framåtvänd bilbarnstol.
OM10566SE.book Page 72 Wednesday, February 3, 2021 5:44 PM

731-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Detaljerad information om m
ontering av bilbarnstolar
ISOFIX bilbarnstolar är indelade i olika ”fästen”. Bilbarnstolen kan
användas på sittplatserna för ”fäste” som nämns i tabellen ovan. Se
följande tabell beträffande typ av ”fäste”.
Om din bilbarnstol inte har någon typ av ”fäste” (eller om du inte hit-
tar information i tabellen nedan), se ”fordonslistan” för din bilbarn-
stol för uppgifter om lämplighet, e ller kontakta leverantören av din
bilbarnstol.
Stolens placering
Sittplatsens nummer
Sittplatsen lämplig för universal
med säkerhetsbälte (Ja/Nej)Ja
Endast
framåtvänd
JaJa
i-Size sittposition (Ja/Nej)NejJaJa
Sittplats som är lämplig för
liggande montering (L1/L2/Nej)NejNejNej
Lämplig för bakåtvänd
montering
(R1/R2X/R2/R3/Nej)
NejR1, R2X, R2R1, R2X, R2
Lämplig för framåtvänd
montering
(F2X/F2/F3/Nej)
NejF2X, F2, F3F2X, F2, F3
Lämplig för bälteskudde
(B2/B3/Nej)NejB2, B3B2, B3
OM10566SE.book Page 73 Wednesday, February 3, 2021 5:44 PM

741-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE

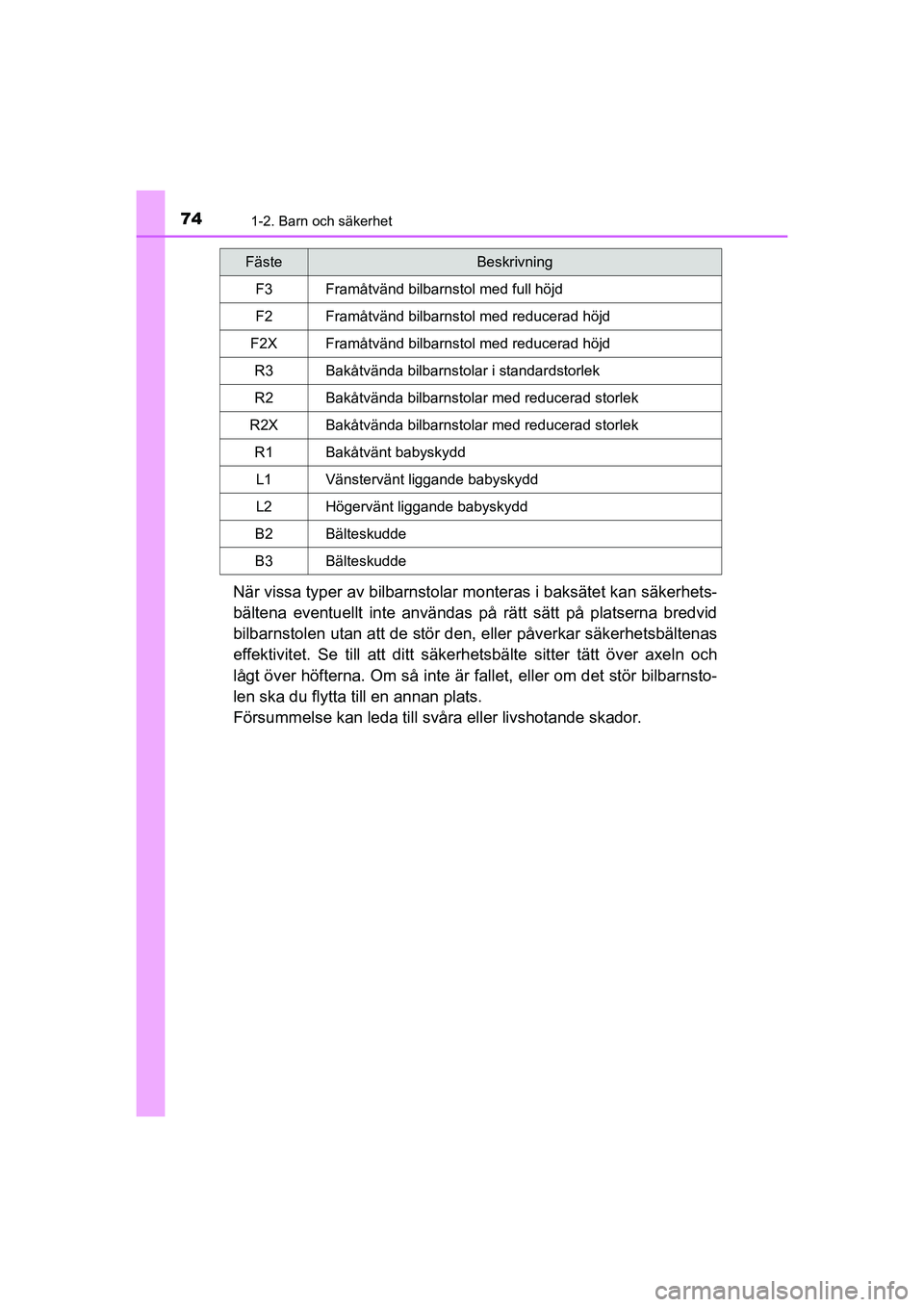

När vissa typer av bilbarnstolar monteras i baksätet kan säkerhets-
bältena eventuellt inte användas på rätt sätt på platserna bredvid
bilbarnstolen utan att de stör den, eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerh etsbälte sitter tätt över axeln och
lågt över höfterna. Om så inte är fallet, eller om det stör bilbarnsto-
len ska du flytta till en annan plats.
Försummelse kan leda till sv åra eller livshotande skador.
FästeBeskrivning
F3Framåtvänd bilbarnstol med full höjd
F2Framåtvänd bilbarnstol med reducerad höjd
F2XFramåtvänd bilbarnstol med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
OM10566SE.book Page 74 Wednesday, February 3, 2021 5:44 PM

751-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE

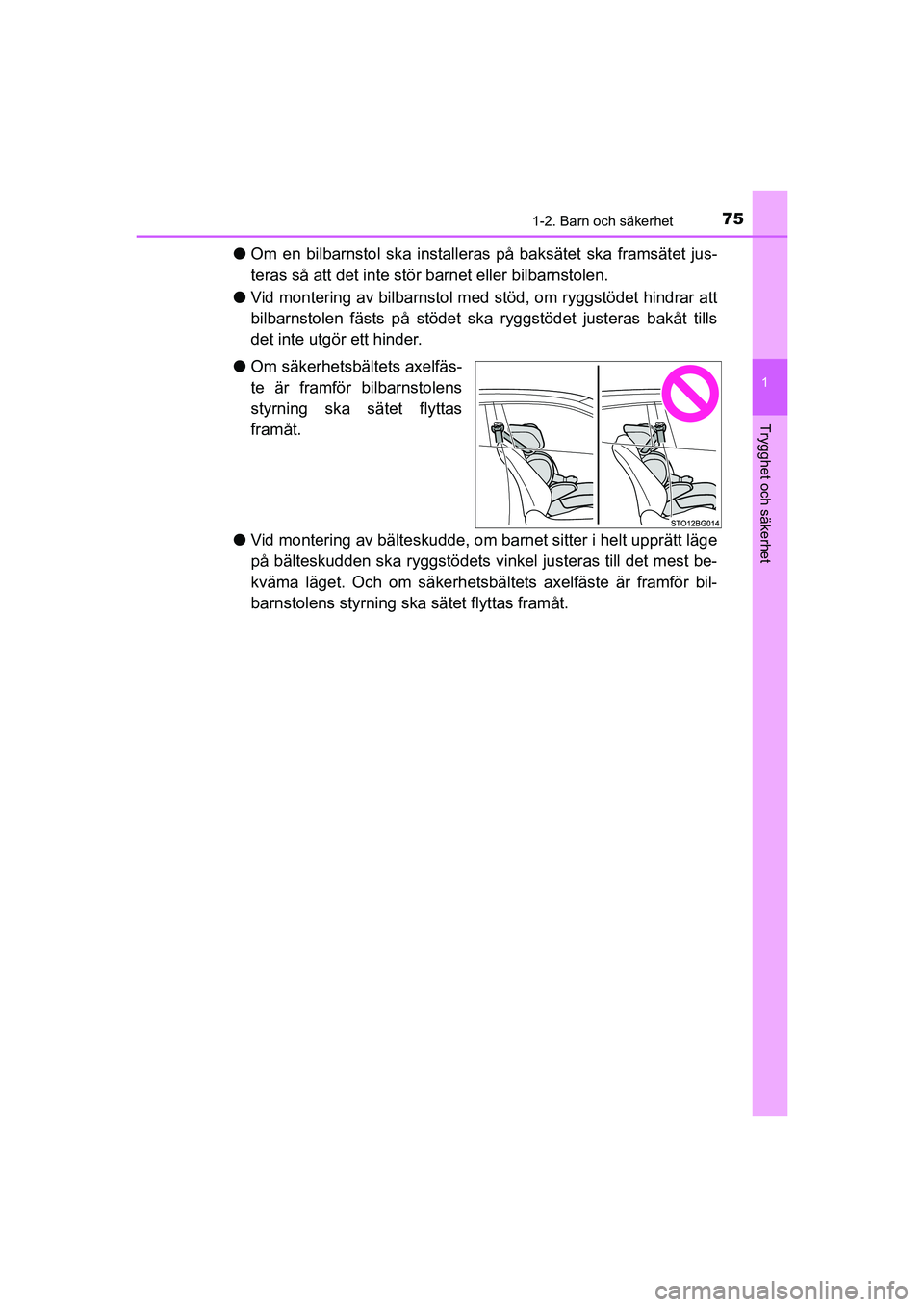

lOm en bilbarnstol ska installeras på baksätet ska framsätet jus-
teras så att det inte stör barnet eller bilbarnstolen.
l Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska ryggstödet justeras bakåt tills
det inte utgör ett hinder.
l Om säkerhetsbältets axelfäs-
te är framför bilbarnstolens
styrning ska sätet flyttas
framåt.
l Vid montering av bälteskudde, om barnet sitter i helt upprätt läge
på bälteskudden ska ry ggstödets vinkel justeras till det mest be-
kväma läget. Och om säkerhetsbäl tets axelfäste är framför bil-
barnstolens styrning ska sätet flyttas framåt.
OM10566SE.book Page 75 Wednesday, February 3, 2021 5:44 PM

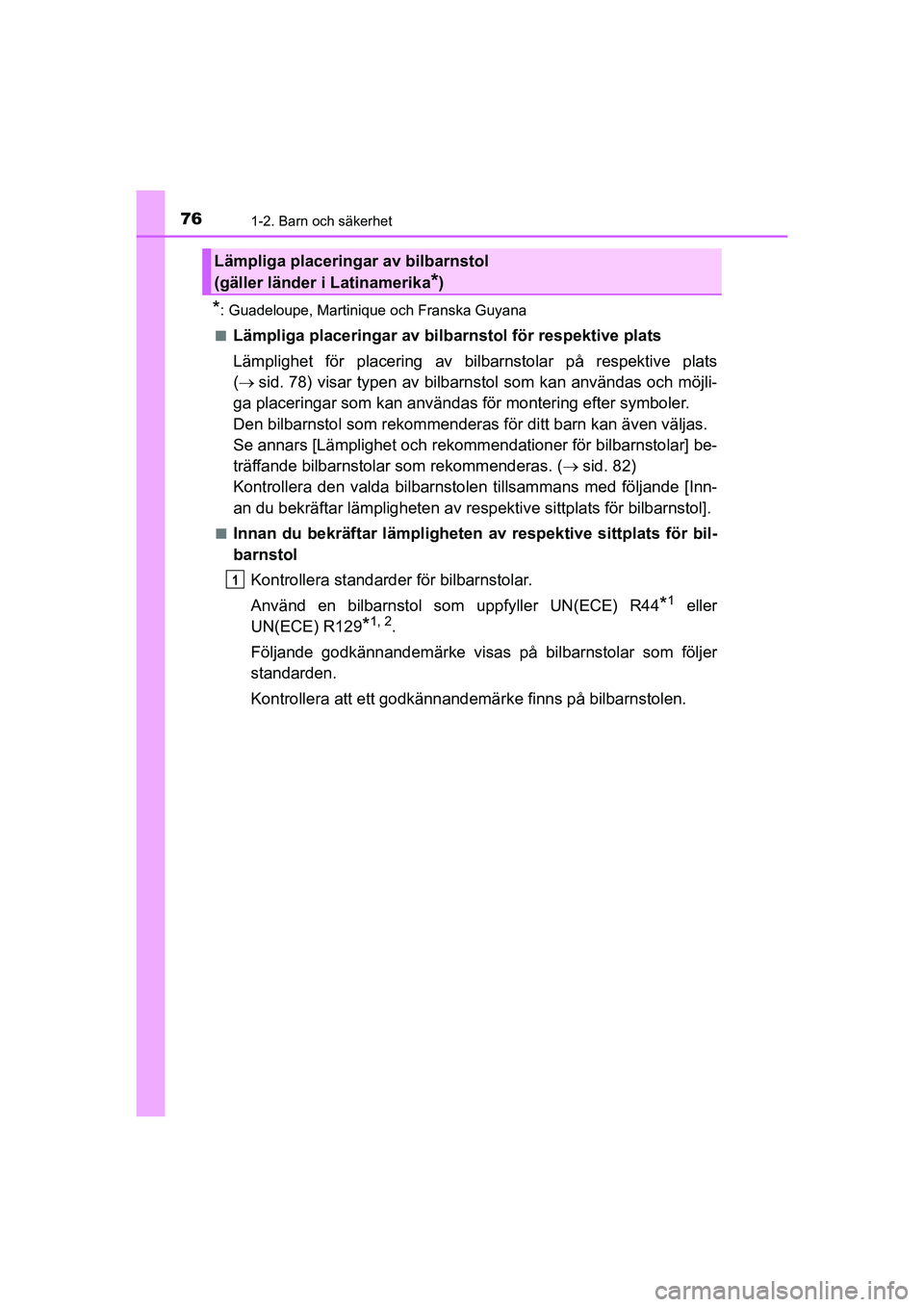

761-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
*: Guadeloupe, Martinique och Franska Guyana
n
Lämpliga placeringar av bilb arnstol för respektive plats
Lämplighet för placering av b ilbarnstolar på respektive plats
(  sid. 78) visar typen av bilbarns tol som kan användas och möjli-
ga placeringar som kan användas för montering efter symboler.
Den bilbarnstol som rekommenderas för ditt barn kan även väljas.
Se annars [Lämplighet och rekommendationer för bilbarnstolar] be-
träffande bilbarnstolar som rekommenderas. ( sid. 82)
Kontrollera den valda bilbarnstolen tillsammans med följande [Inn-
an du bekräftar lämpligheten av res pektive sittplats för bilbarnstol].
nInnan du bekräftar lämpligheten av respektive sittplats för bil-
barnstol
Kontrollera standarder för bilbarnstolar.
Använd en bilbarnstol som uppfyller UN(ECE) R44
*1 eller
UN(ECE) R129
*1, 2.
Följande godkännandemärke visas på bilbarnstolar som följer
standarden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Lämpliga placeringar av bilbarnstol
(gäller länder i Latinamerika
*)
1
OM10566SE.book Page 76 Wednesday, February 3, 2021 5:44 PM

771-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE

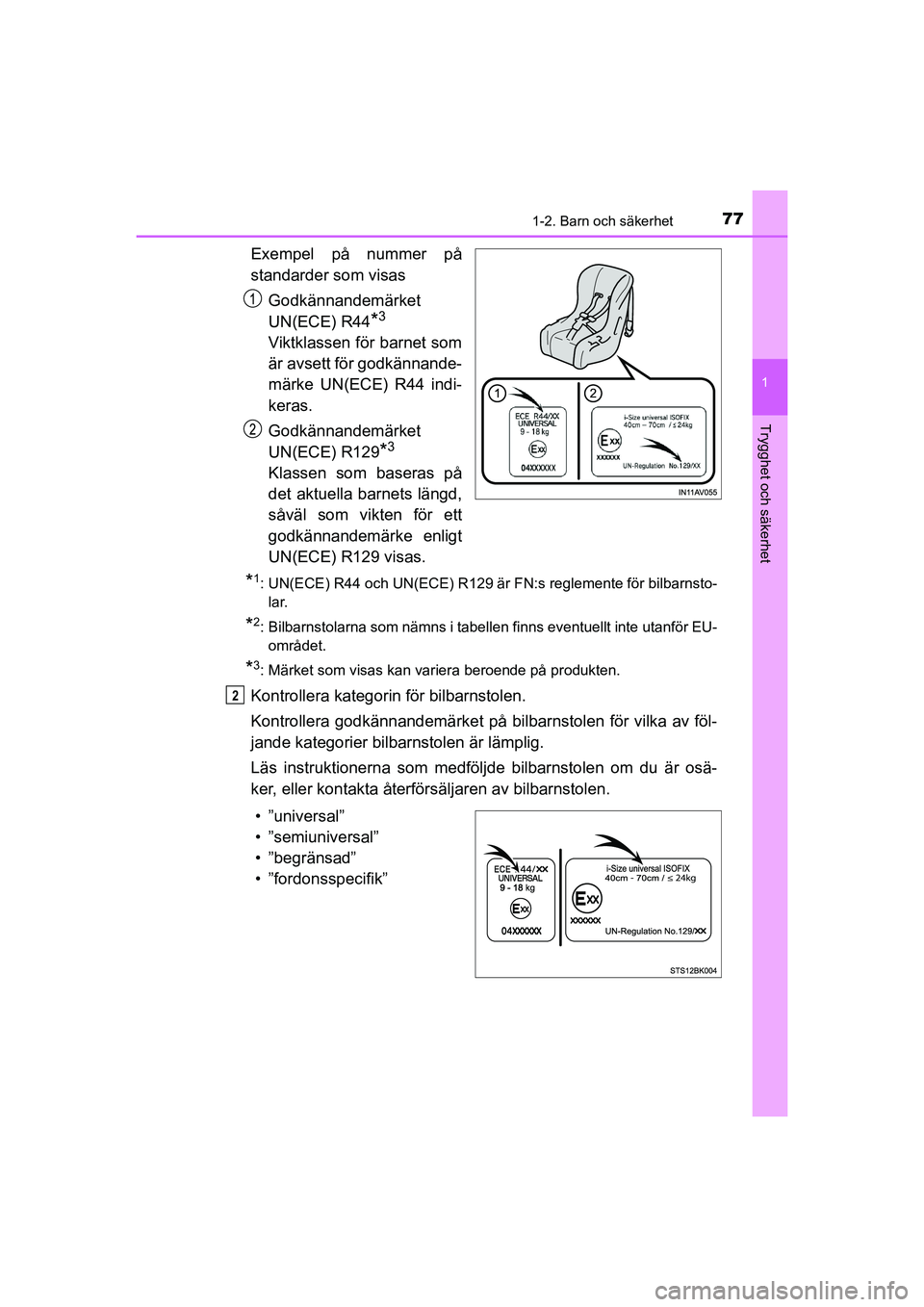

Exempel på nummer på
standarder som visasGodkännandemärket
UN(ECE) R44
*3
Viktklassen för barnet som
är avsett för godkännande-
märke UN(ECE) R44 indi-
keras.
Godkännandemärket
UN(ECE) R129
*3
Klassen som baseras på
det aktuella barnets längd,
såväl som vikten för ett
godkännandemärke enligt
UN(ECE) R129 visas.
*1: UN(ECE) R44 och UN(ECE) R129 är FN:s reglemente för bilbarnsto-lar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Kontrollera kategorin för bilbarnstolen.
Kontrollera godkännandemärket på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är lämplig.
Läs instruktionerna som medfölj de bilbarnstolen om du är osä-
ker, eller kontakta återförsäljaren av bilbarnstolen.
• ”universal”
• ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”2
OM10566SE.book Page 77 Wednesday, February 3, 2021 5:44 PM

781-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SEn

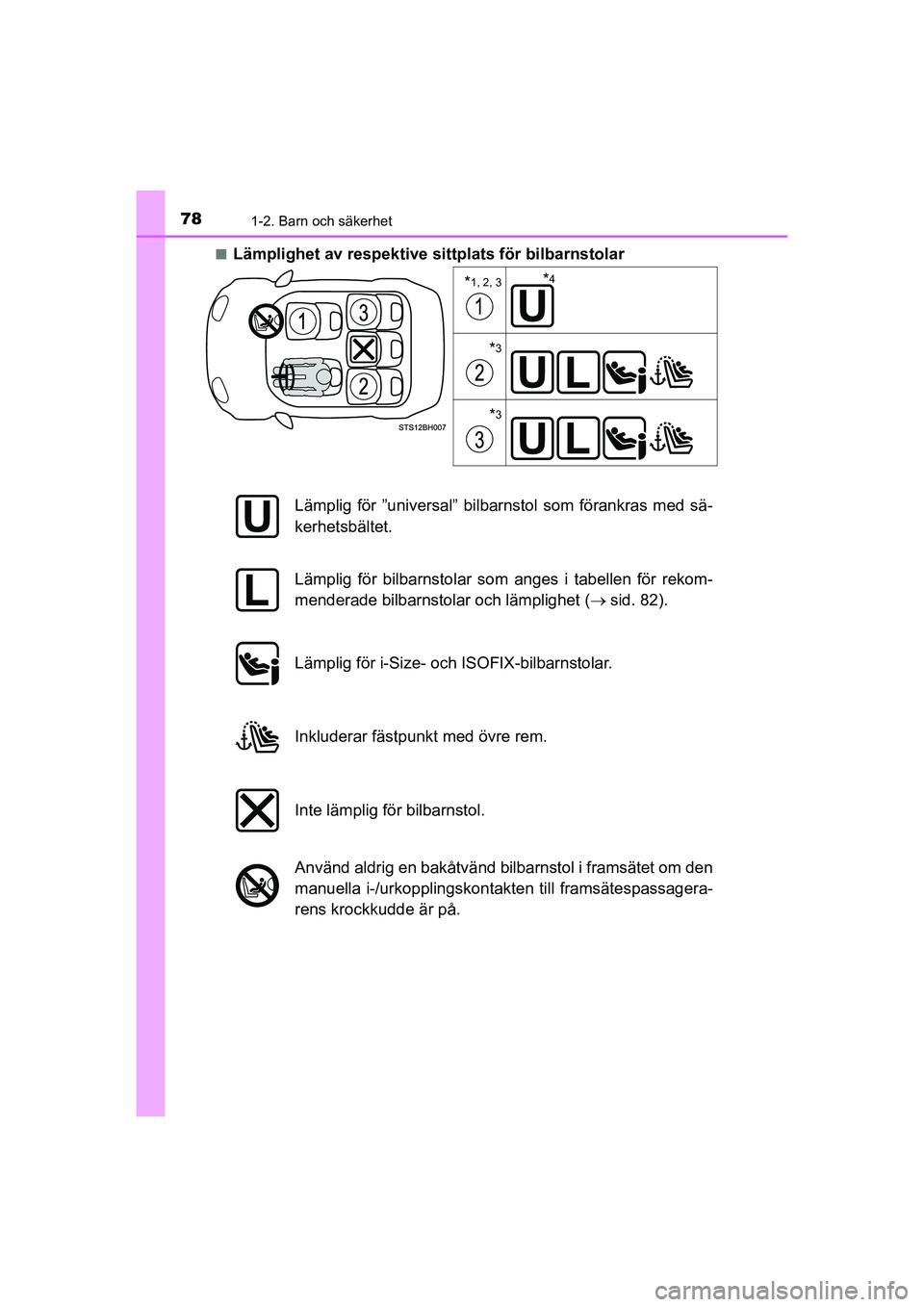

Lämplighet av respektive sittplats för bilbarnstolar
*1, 2, 3
*3
*3
*4
Lämplig för ”universal” bilbarnstol som förankras med sä-
kerhetsbältet.
Lämplig för bilbarnstolar som anges i tabellen för rekom-
menderade bilbarnstolar och lämplighet (
sid. 82).
Lämplig för i-Size- och ISOFIX-bilbarnstolar.
Inkluderar fästpunkt med övre rem.
Inte lämplig för bilbarnstol.
Använd aldrig en bakåtvänd bilbarnstol i framsätet om den
manuella i-/urkopp lingskontakten till framsätespassagera-
rens krockkudde är på.
OM10566SE.book Page 78 Wednesday, February 3, 2021 5:44 PM
