Page 81 of 720

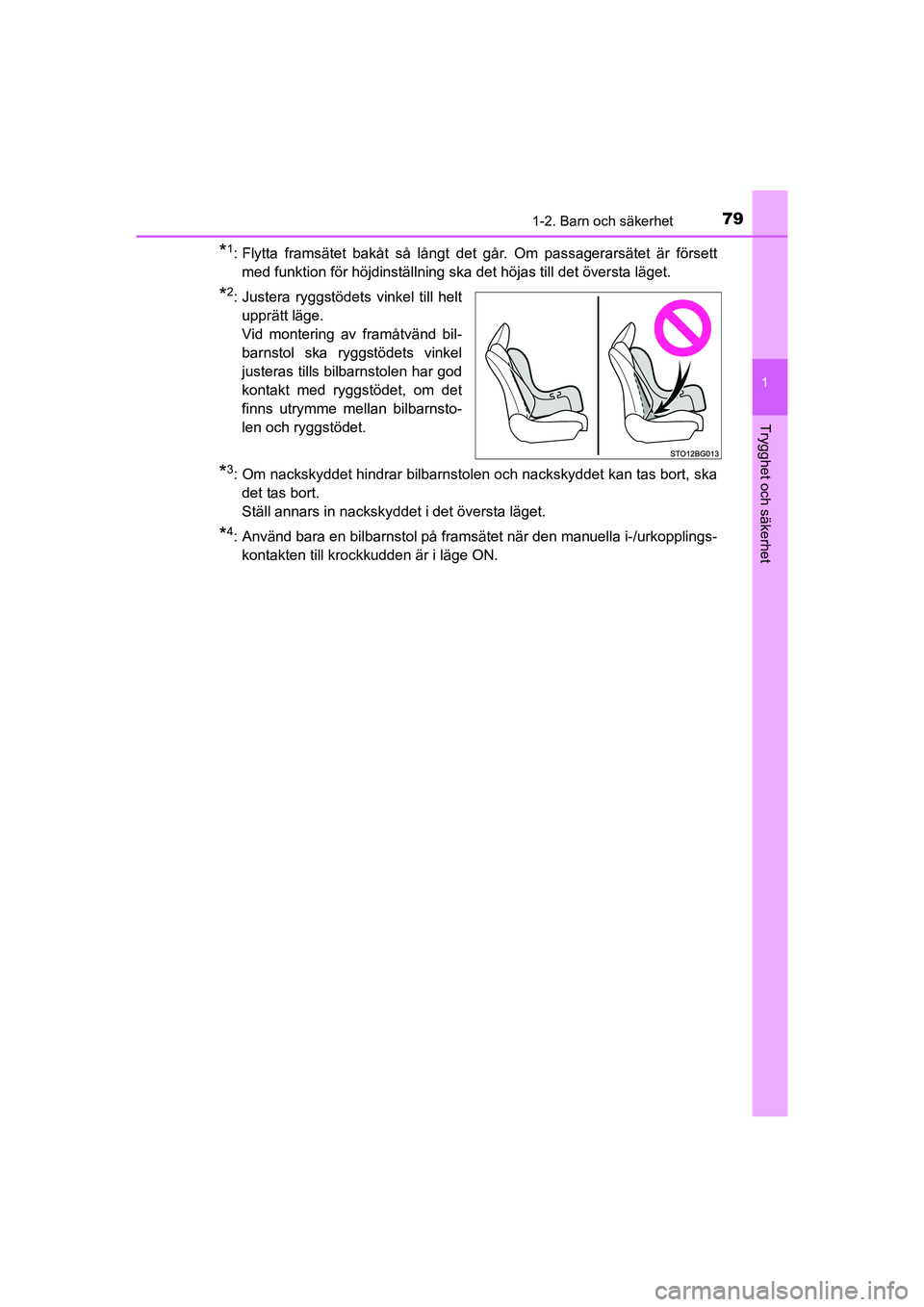

791-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försettmed funktion för höjdinställning ska det höjas till det ö\
versta läget.
*2: Justera ryggstödets vinkel till heltupprätt läge.
Vid montering av framåtvänd bil-
barnstol ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet, om det
finns utrymme mellan bilbarnsto-
len och ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort.
Ställ annars in nackskyddet i det översta läget.
*4: Använd bara en bilbarnstol på framsätet när den manuella i-/urkopplings-
kontakten till krockkudden är i läge ON.
OM10566SE.book Page 79 Wednesday, February 3, 2021 5:44 PM
Page 82 of 720

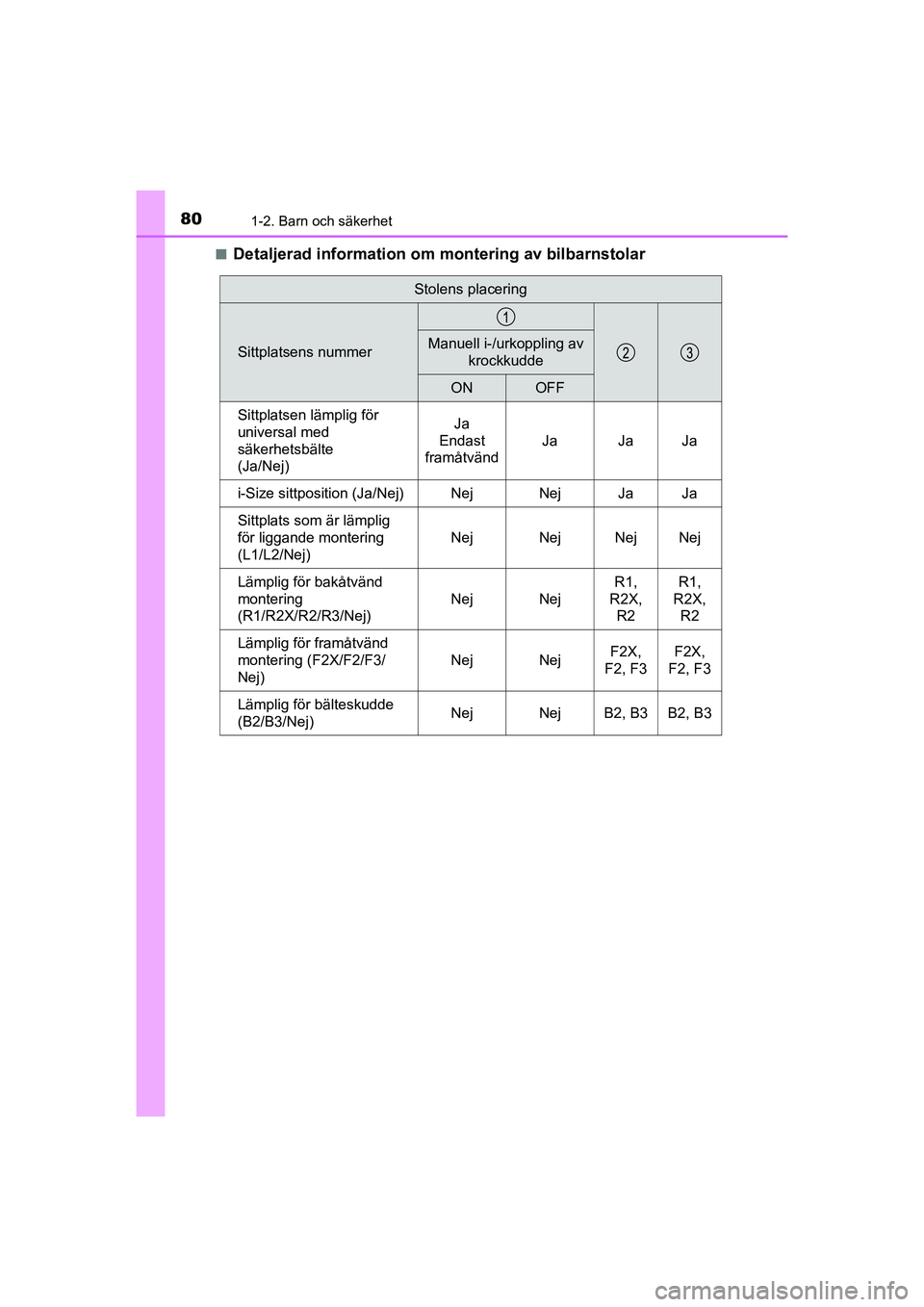

801-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Detaljerad information om m
ontering av bilbarnstolar
Stolens placering
Sittplatsens nummerManuell i-/urkoppling av
krockkudde
ONOFF
Sittplatsen lämplig för
universal med
säkerhetsbälte
(Ja/Nej)Ja
Endast
framåtvänd
JaJaJa
i-Size sittposition (Ja/Nej)NejNejJaJa
Sittplats som är lämplig
för liggande montering
(L1/L2/Nej)
NejNejNejNej
Lämplig för bakåtvänd
montering
(R1/R2X/R2/R3/Nej)
NejNej
R1,
R2X, R2R1,
R2X, R2
Lämplig för framåtvänd
montering (F2X/F2/F3/
Nej)
NejNejF2X,
F2, F3F2X,
F2, F3
Lämplig för bälteskudde
(B2/B3/Nej)NejNejB2, B3B2, B3
OM10566SE.book Page 80 Wednesday, February 3, 2021 5:44 PM
Page 83 of 720

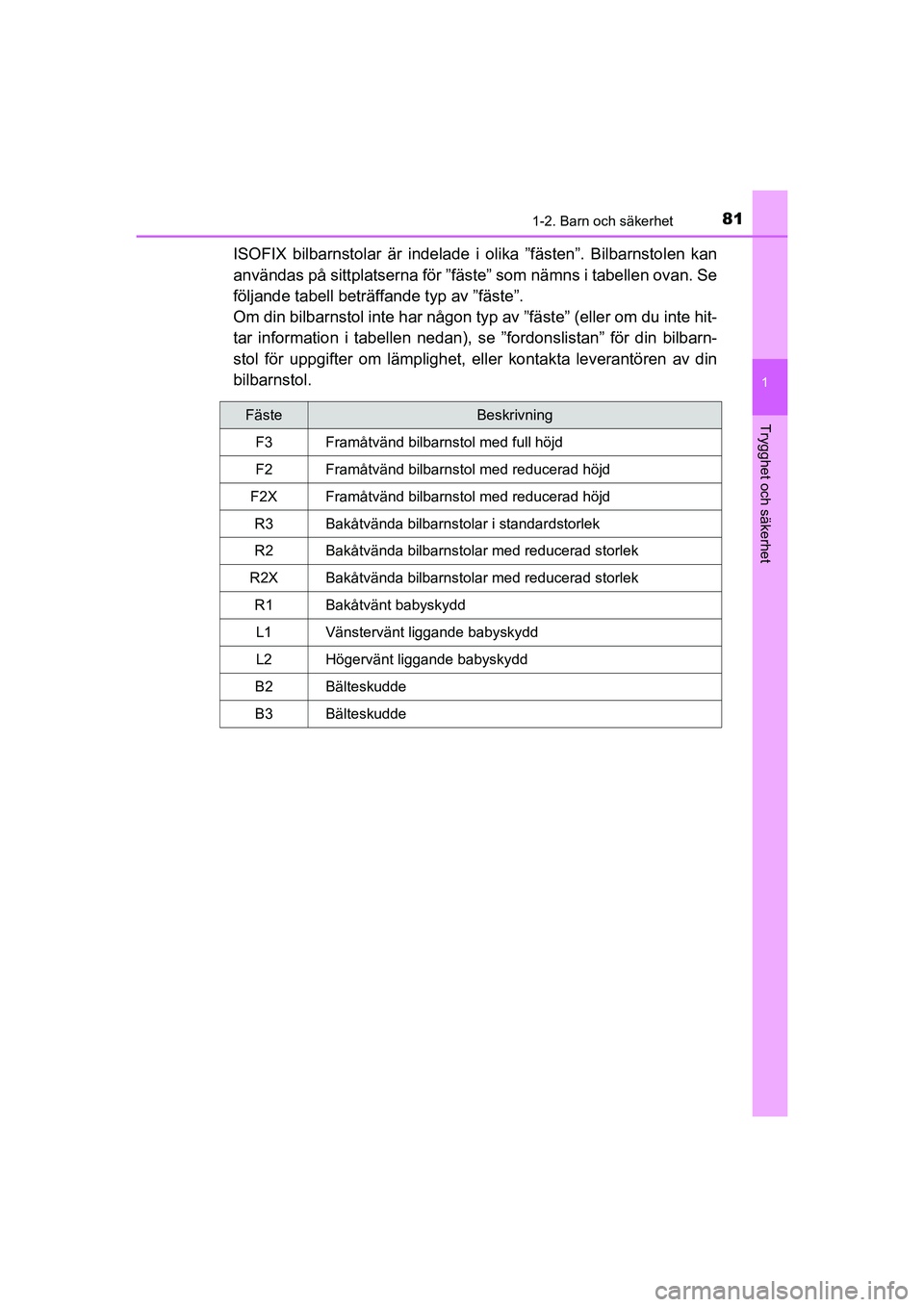

811-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
ISOFIX bilbarnstolar är indelade i olika ”fästen”. Bilbarnstolen kan
användas på sittplatserna för ”fäste” som nämns i tabellen ovan. Se
följande tabell beträffande typ av ”fäste”.
Om din bilbarnstol inte har någon typ av ”fäste” (eller om du inte hit-
tar information i tabellen nedan), se ”fordonslistan” för din bilbarn-
stol för uppgifter om lämplighet, e ller kontakta leverantören av din
bilbarnstol.
FästeBeskrivning
F3Framåtvänd bilbarnstol med full höjd
F2Framåtvänd bilbarnstol med reducerad höjd
F2XFramåtvänd bilbarnstol med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
OM10566SE.book Page 81 Wednesday, February 3, 2021 5:44 PM
Page 84 of 720

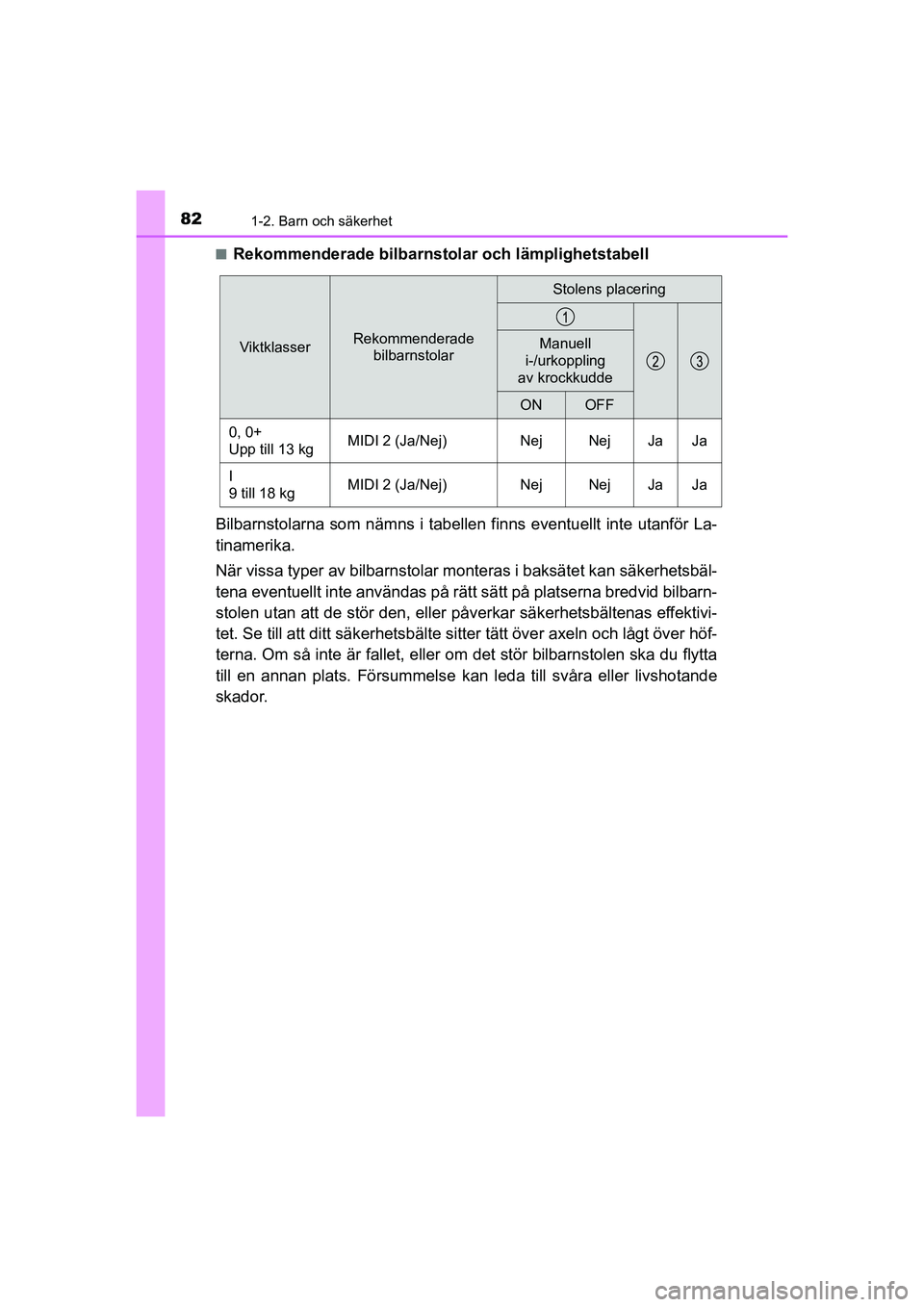

821-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Rekommenderade bilbarnsto
lar och lämplighetstabell
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför La-
tinamerika.
När vissa typer av bilbarnstolar m onteras i baksätet kan säkerhetsbäl-
tena eventuellt inte användas på rä tt sätt på platserna bredvid bilbarn-
stolen utan att de stör den, eller påverkar säkerhetsbältenas effektivi-
tet. Se till att ditt säkerhetsbälte sitter tätt över axeln och lågt över höf-
terna. Om så inte är fallet, eller om det stör bilbarnstolen ska du flytta
till en annan plats. Försummelse kan leda till svåra eller livshotande
skador.
ViktklasserRekommenderade bilbarnstolar
Stolens placering
Manuell
i-/urkoppling
av krockkudde
ONOFF
0, 0+
Upp till 13 kgMIDI 2 (Ja/Nej)NejNejJaJa
I
9 till 18 kgMIDI 2 (Ja/Nej)NejNejJaJa
OM10566SE.book Page 82 Wednesday, February 3, 2021 5:44 PM

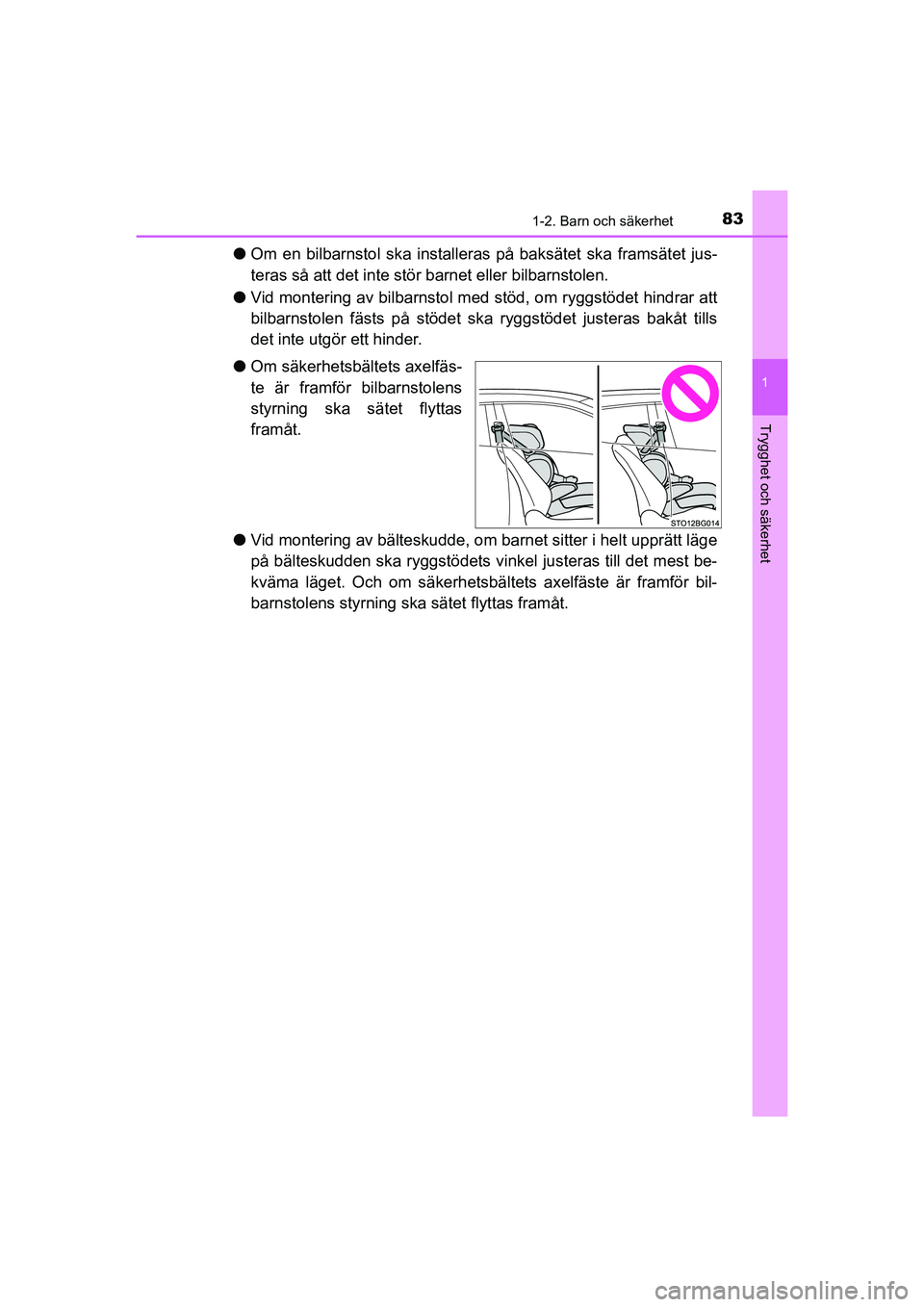

Page 85 of 720

831-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
lOm en bilbarnstol ska installeras på baksätet ska framsätet jus-
teras så att det inte stör barnet eller bilbarnstolen.
l Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska ryggstödet justeras bakåt tills
det inte utgör ett hinder.
l Om säkerhetsbältets axelfäs-
te är framför bilbarnstolens
styrning ska sätet flyttas
framåt.
l Vid montering av bälteskudde, om barnet sitter i helt upprätt läge
på bälteskudden ska ry ggstödets vinkel justeras till det mest be-
kväma läget. Och om säkerhetsbäl tets axelfäste är framför bil-
barnstolens styrning ska sätet flyttas framåt.
OM10566SE.book Page 83 Wednesday, February 3, 2021 5:44 PM
Page 86 of 720

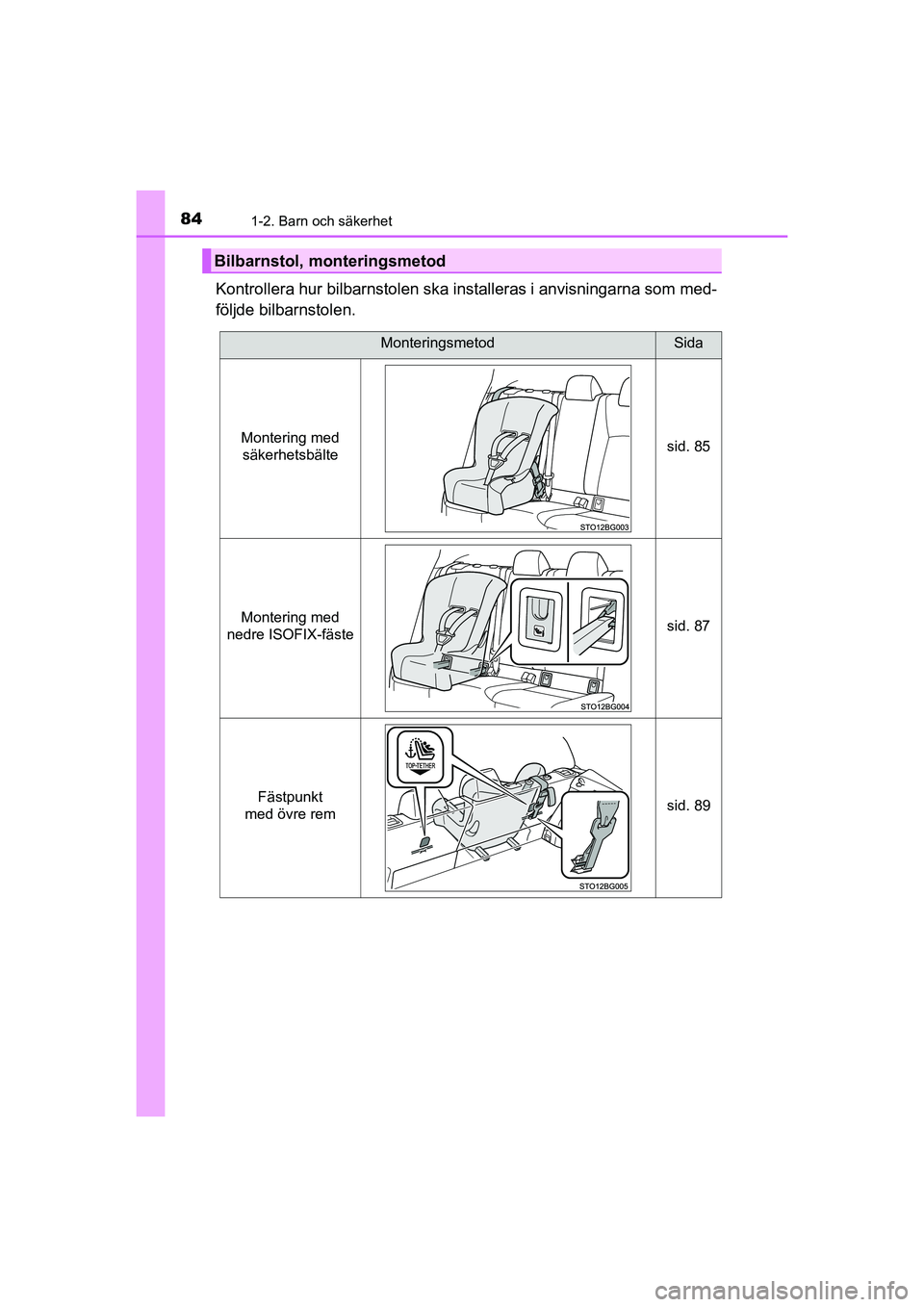

841-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Kontrollera hur bilbarnstolen ska installeras i anvisningarna som med-
följde bilbarnstolen.
Bilbarnstol, monteringsmetod
MonteringsmetodSida
Montering med säkerhetsbälte sid. 85
Montering med
nedre ISOFIX-fäste sid. 87
Fästpunkt
med övre rem
sid. 89
OM10566SE.book Page 84 Wednesday, February 3, 2021 5:44 PM
Page 87 of 720

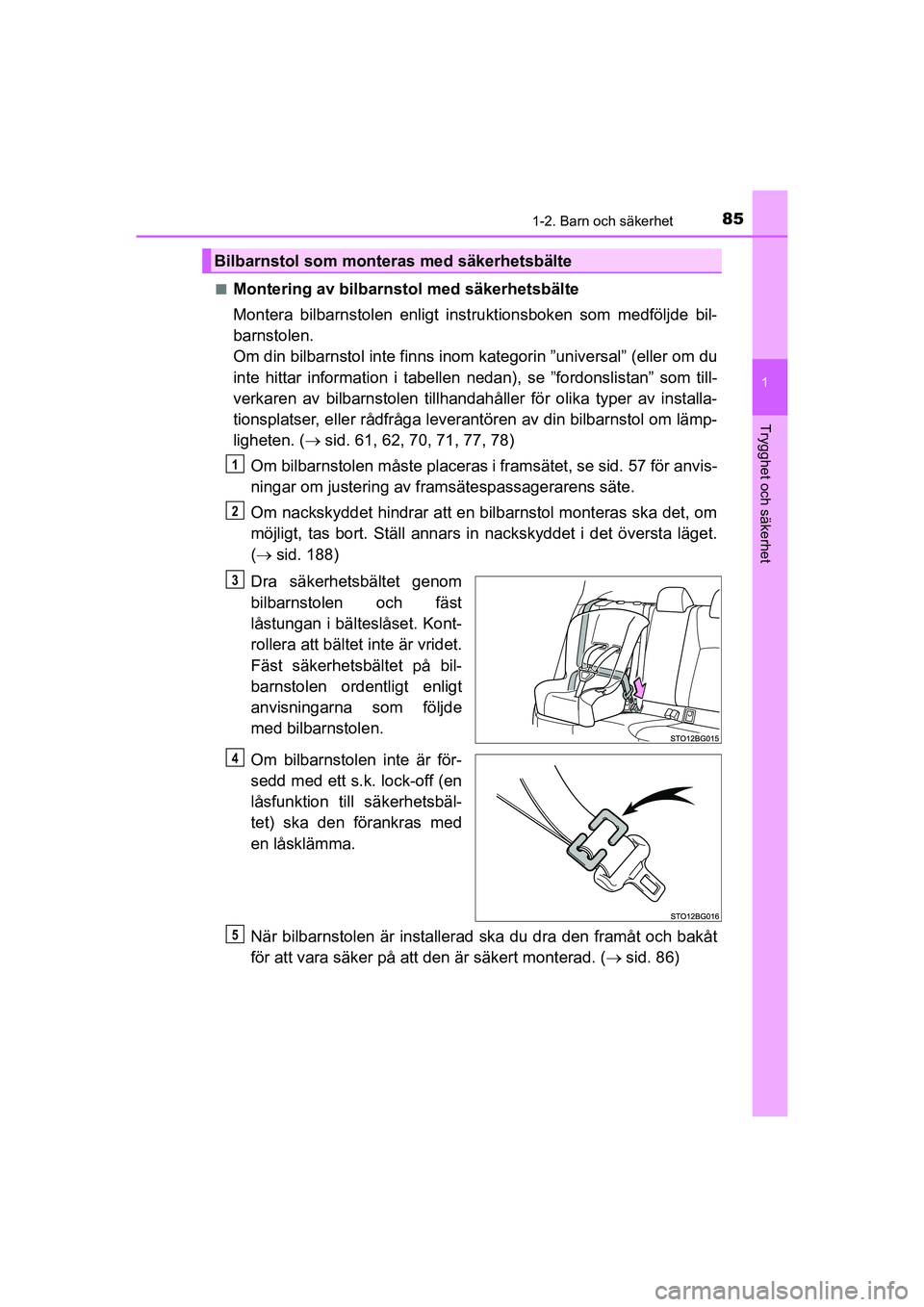

851-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Montering av bilbarnstol med säkerhetsbälte
Montera bilbarnstolen enligt inst
ruktionsboken som medföljde bil-
barnstolen.
Om din bilbarnstol inte finns inom kategorin ”universal” (eller om du
inte hittar information i tabellen nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhandahå ller för olika typer av installa-
tionsplatser, eller rådfråga leverant ören av din bilbarnstol om lämp-
ligheten. ( sid. 61, 62, 70, 71, 77, 78)
Om bilbarnstolen måste placeras i framsätet, se sid. 57 för anvis-
ningar om justering av framsätespassagerarens säte.
Om nackskyddet hindrar att en bilbarnstol monteras ska det, om
möjligt, tas bort. Ställ annars in nackskyddet i det översta läget.
( sid. 188)
Dra säkerhetsbältet genom
bilbarnstolen och fäst
låstungan i bälteslåset. Kont-
rollera att bältet inte är vridet.
Fäst säkerhetsbältet på bil-
barnstolen ordentligt enligt
anvisningarna som följde
med bilbarnstolen.
Om bilbarnstolen inte är för-
sedd med ett s.k. lock-off (en
låsfunktion till säkerhetsbäl-
tet) ska den förankras med
en låsklämma.
När bilbarnstolen är installerad ska du dra den framåt och bakåt
för att vara säker på att den är säkert monterad. ( sid. 86)
Bilbarnstol som monteras med säkerhetsbälte
1
2
3
4
5
OM10566SE.book Page 85 Wednesday, February 3, 2021 5:44 PM
Page 88 of 720

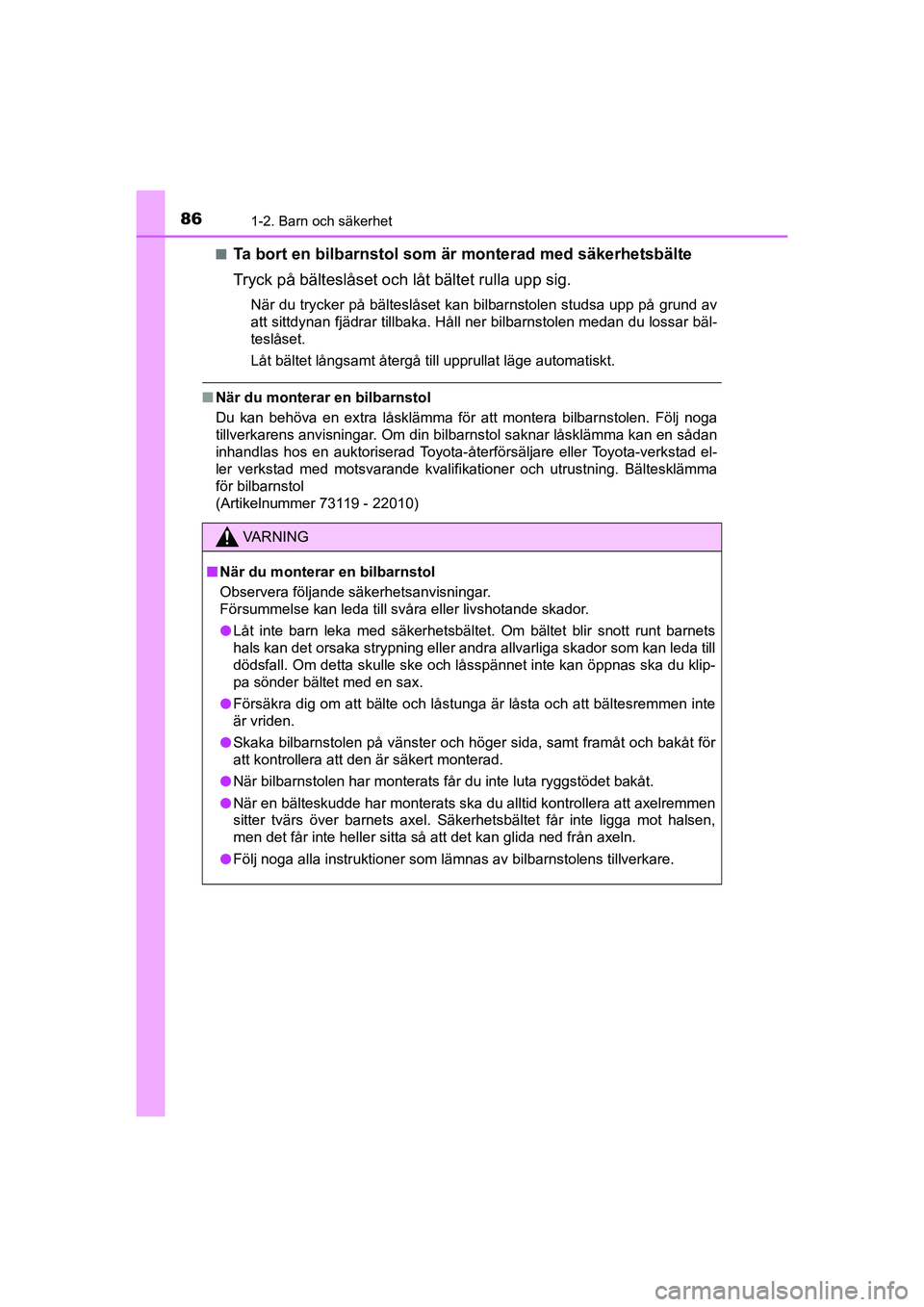

861-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Ta bort en bilbarnstol som är monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet rulla upp sig.
När du trycker på bälteslåset kan bilbarnstolen studsa upp på grund av
att sittdynan fjädrar tillbaka. Håll ner bilbarnstolen medan du lossar bäl-
teslåset.
Låt bältet långsamt återgå till upprullat läge automat\
iskt.
n
När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din bilbarnstol saknar låsklämma kan en sådan
inhandlas hos en auktoriserad Toyota-återförsäljare eller Toyota-verkstad el-
ler verkstad med motsvarande kvalifikationer och utrustning. Bältesklämma
för bilbarnstol
(Artikelnummer 73119 - 22010)
VA R N I N G
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets
hals kan det orsaka strypning eller andr a allvarliga skador som kan leda till
dödsfall. Om detta skulle ske och låsspännet inte kan öppnas ska du klip-
pa sönder bältet med en sax.
l Försäkra dig om att bälte och låstunga är låsta och att bältesr\
emmen inte
är vriden.
l Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
l När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
l När en bälteskudde har monterats ska du alltid kontrollera att axe\
lremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
l Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
OM10566SE.book Page 86 Wednesday, February 3, 2021 5:44 PM
Page 89 of 720

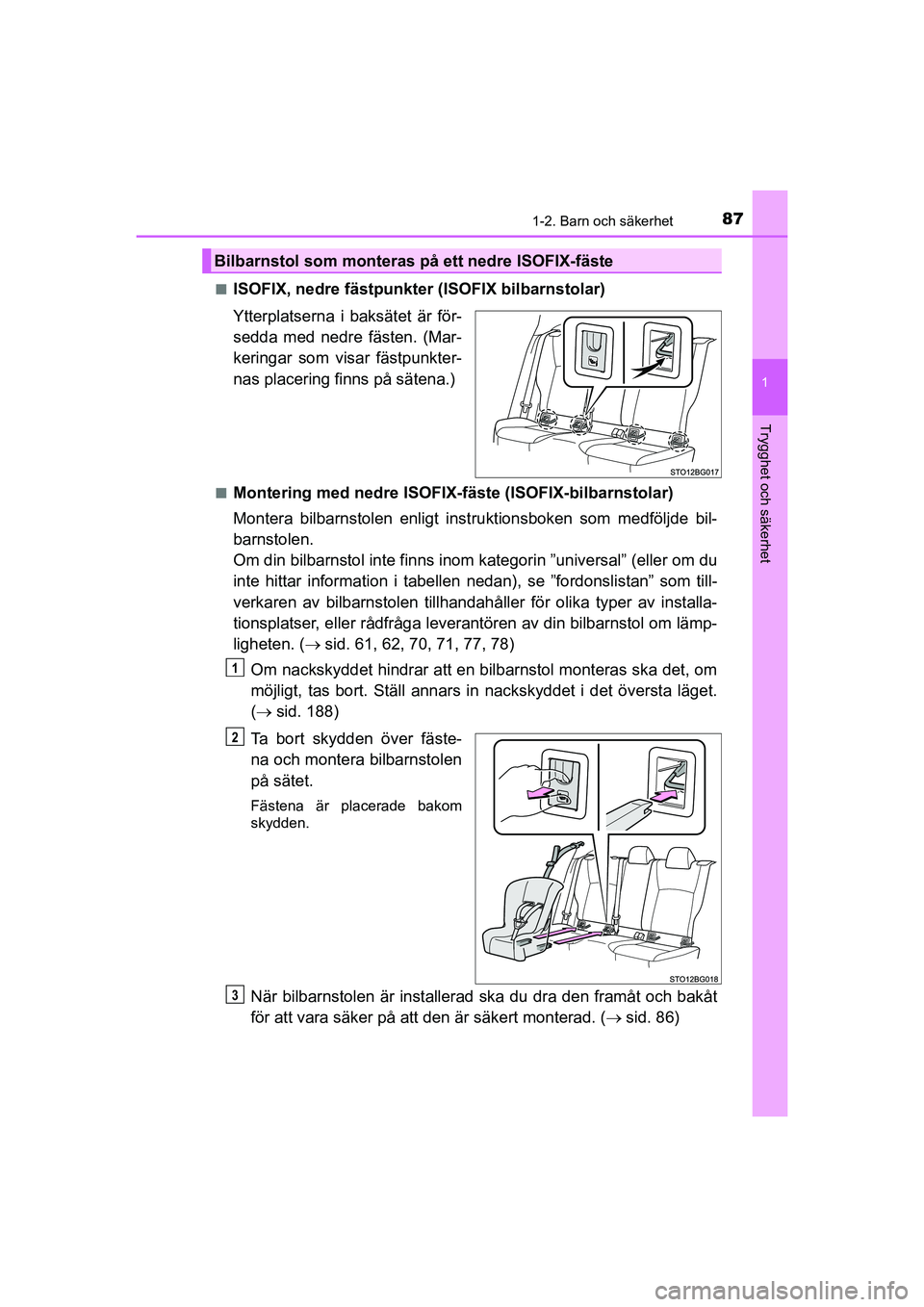

871-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
ISOFIX, nedre fästpunkter (ISOFIX bilbarnstolar)
Ytterplatserna i baksätet är för-
sedda med nedre fästen. (Mar-
keringar som visar fästpunkter-
nas placering finns på sätena.)
nMontering med nedre ISOFIX-fä
ste (ISOFIX-bilbarnstolar)
Montera bilbarnstolen enligt inst ruktionsboken som medföljde bil-
barnstolen.
Om din bilbarnstol inte finns inom kategorin ”universal” (eller om du
inte hittar information i tabellen nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhandahå ller för olika typer av installa-
tionsplatser, eller rådfråga leverant ören av din bilbarnstol om lämp-
ligheten. ( sid. 61, 62, 70, 71, 77, 78)
Om nackskyddet hindrar att en bilbarnstol monteras ska det, om
möjligt, tas bort. Ställ annars in nackskyddet i det översta läget.
( sid. 188)
Ta bort skydden över fäste-
na och montera bilbarnstolen
på sätet.
Fästena är placerade bakom
skydden.
När bilbarnstolen är installerad ska du dra den framåt och bakåt
för att vara säker på att den är säkert monterad. ( sid. 86)
Bilbarnstol som monteras på ett nedre ISOFIX-fäste
1
2
3
OM10566SE.book Page 87 Wednesday, February 3, 2021 5:44 PM

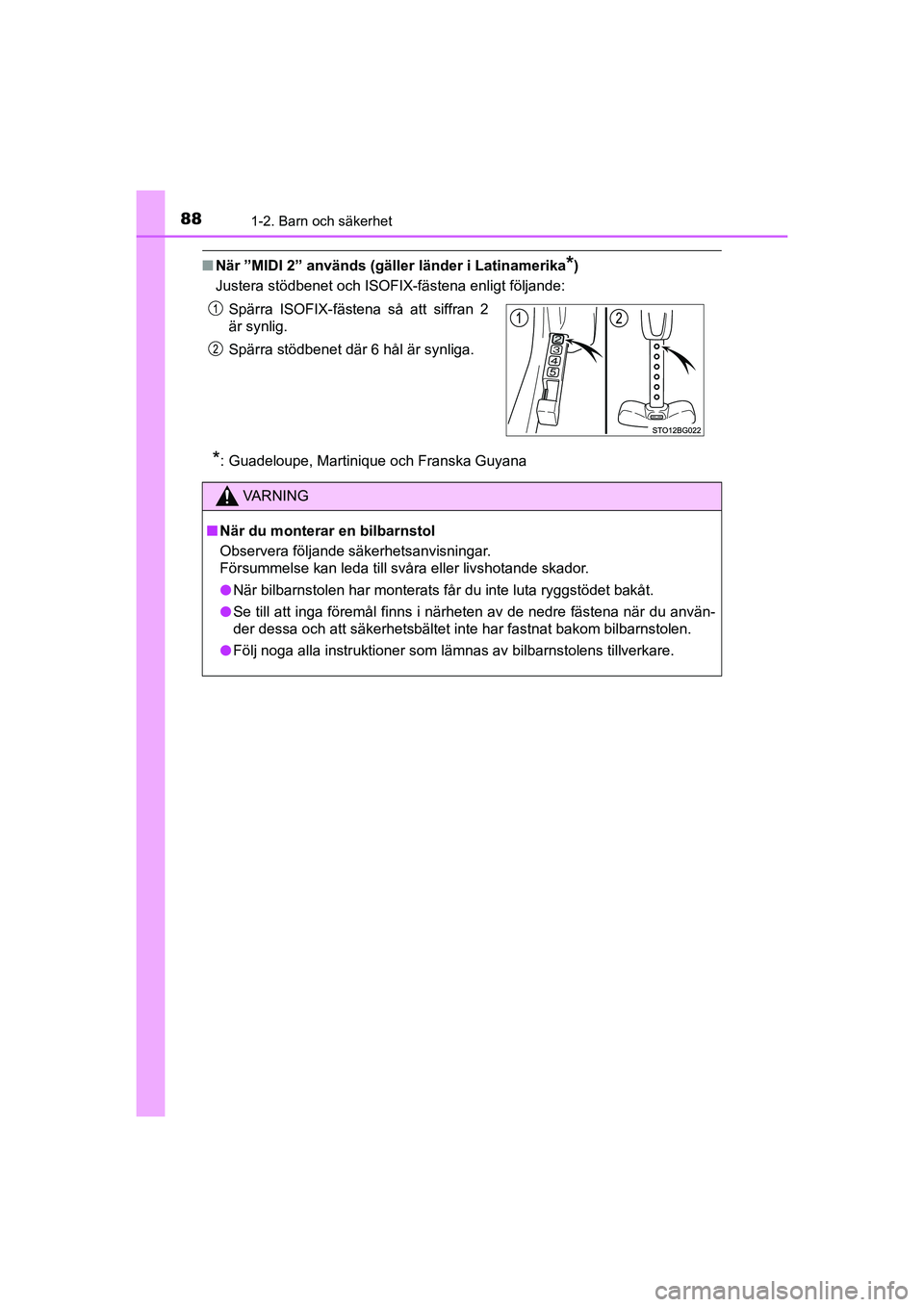

Page 90 of 720

881-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
nNär ”MIDI 2” används (gäller länder i Latinamerika*)
Justera stödbenet och ISOFIX-fästena enligt följande:
*: Guadeloupe, Martinique och Franska Guyana Spärra ISOFIX-fästena så att siffran 2
är synlig.
Spärra stödbenet där 6 hål är synliga.
VA R N I N G
n
När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
l Se till att inga föremål finns i närheten av de nedre fästena när du anvä\
n-
der dessa och att säkerhetsbältet inte har fastnat bakom bilbarnstolen.
l Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
OM10566SE.book Page 88 Wednesday, February 3, 2021 5:44 PM
