TOYOTA C-HR 2021 Bruksanvisningar (in Swedish)

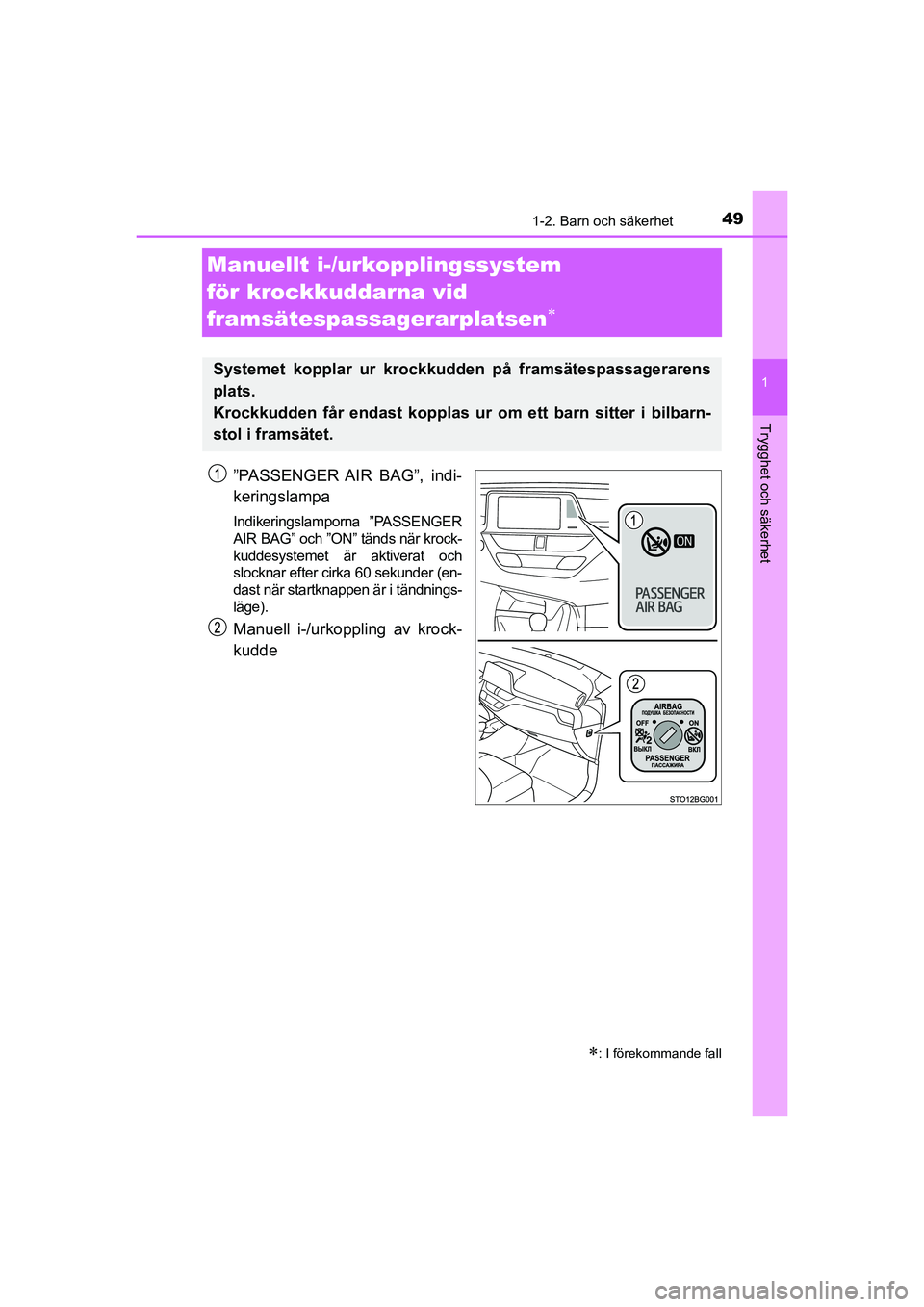

491-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Manuellt i-/urkopplingssystem
för krockkudd arna vid
framsätespassagerarplatsen

”PASSENGER AIR BAG”, indi-
keringslampa
Indikeringslamporna ”PASSENGER
AIR BAG” och ”ON” tänds när krock-
kuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder (en-
dast när startknappen är i tändnings-
läge).
Manuell i-/urkoppling av krock-
kudde
: I förekommande fall
Systemet kopplar ur krockkudde n på framsätespassagerarens
plats.
Krockkudden får endast kopplas ur om ett barn sitter i bilbarn-
stol i framsätet.
OM10566SE.book Page 49 Wednesday, February 3, 2021 5:44 PM

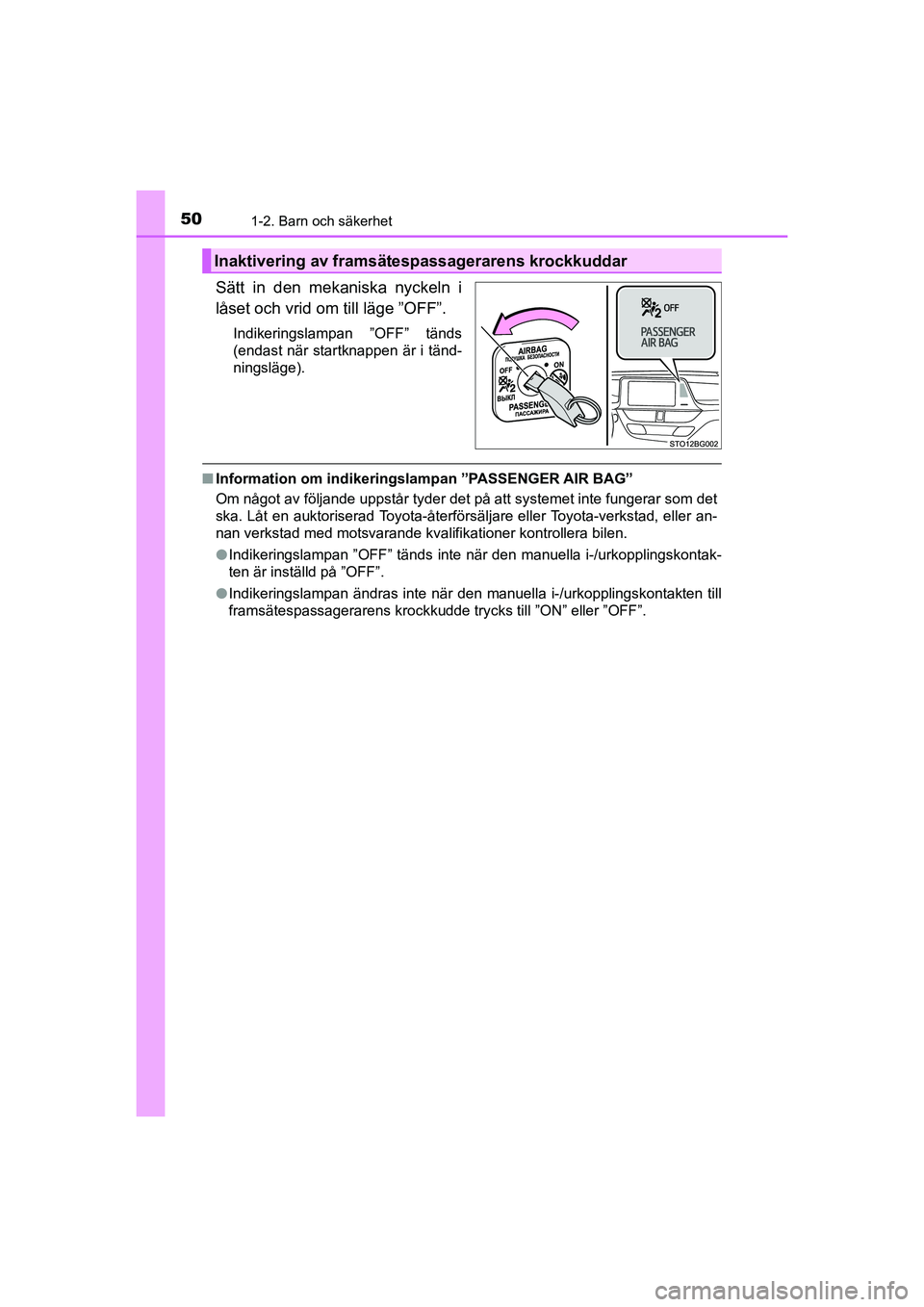

501-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Sätt in den mekaniska nyckeln i
låset och vrid om till läge ”OFF”.
Indikeringslampan ”OFF” tänds
(endast när startknappen är i tänd-
ningsläge).
nInformation om indikeringsla mpan ”PASSENGER AIR BAG”
Om något av följande uppstår tyder det på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kvalifikationer kontrollera bilen.
l Indikeringslampan ”OFF” tänds inte när den manuella i-/urkopplingskontak-
ten är inställd på ”OFF”.
l Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Inaktivering av framsätespassagerarens krockkuddar
OM10566SE.book Page 50 Wednesday, February 3, 2021 5:44 PM

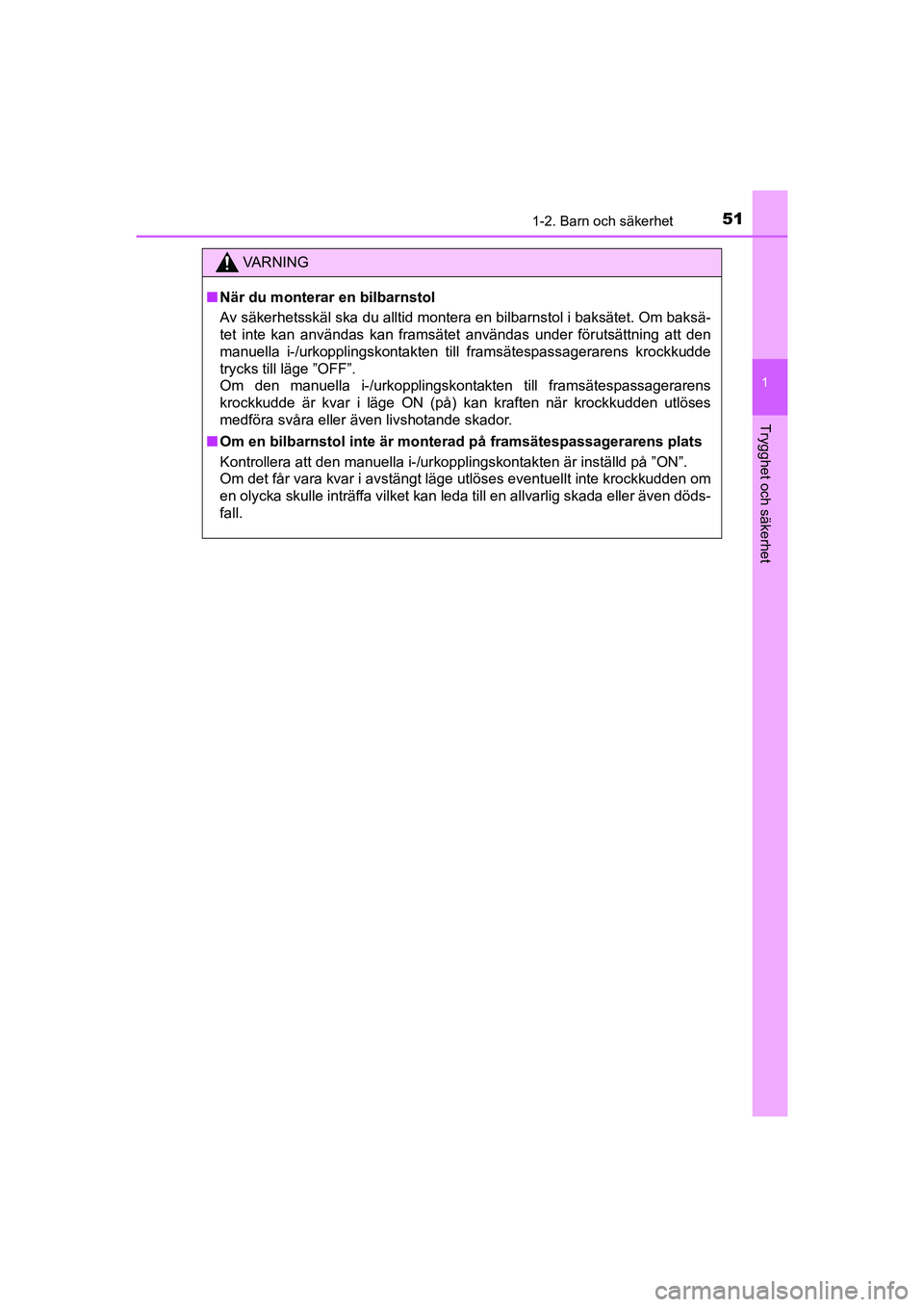

511-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nNär du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en bilbarnstol i baksätet. Om baksä-
tet inte kan användas kan framsätet användas under förutsättning att den
manuella i-/urkopplingskontakten till framsätespassagerarens krockkudde
trycks till läge ”OFF”.
Om den manuella i-/urkopplingskontakten till framsätespassagerarens
krockkudde är kvar i läge ON (på) kan kraften när krockkudden utlöses
medföra svåra eller även livshotande skador.
n Om en bilbarnstol inte är mont erad på framsätespassagerarens plats
Kontrollera att den manuella i-/urkopplingskontakten är inställd på ”ON”.
Om det får vara kvar i avstängt läge utlöses eventuellt inte krockkudden om
en olycka skulle inträffa vilket kan leda till en allvarlig skada eller även döds-
fall.
OM10566SE.book Page 51 Wednesday, February 3, 2021 5:44 PM

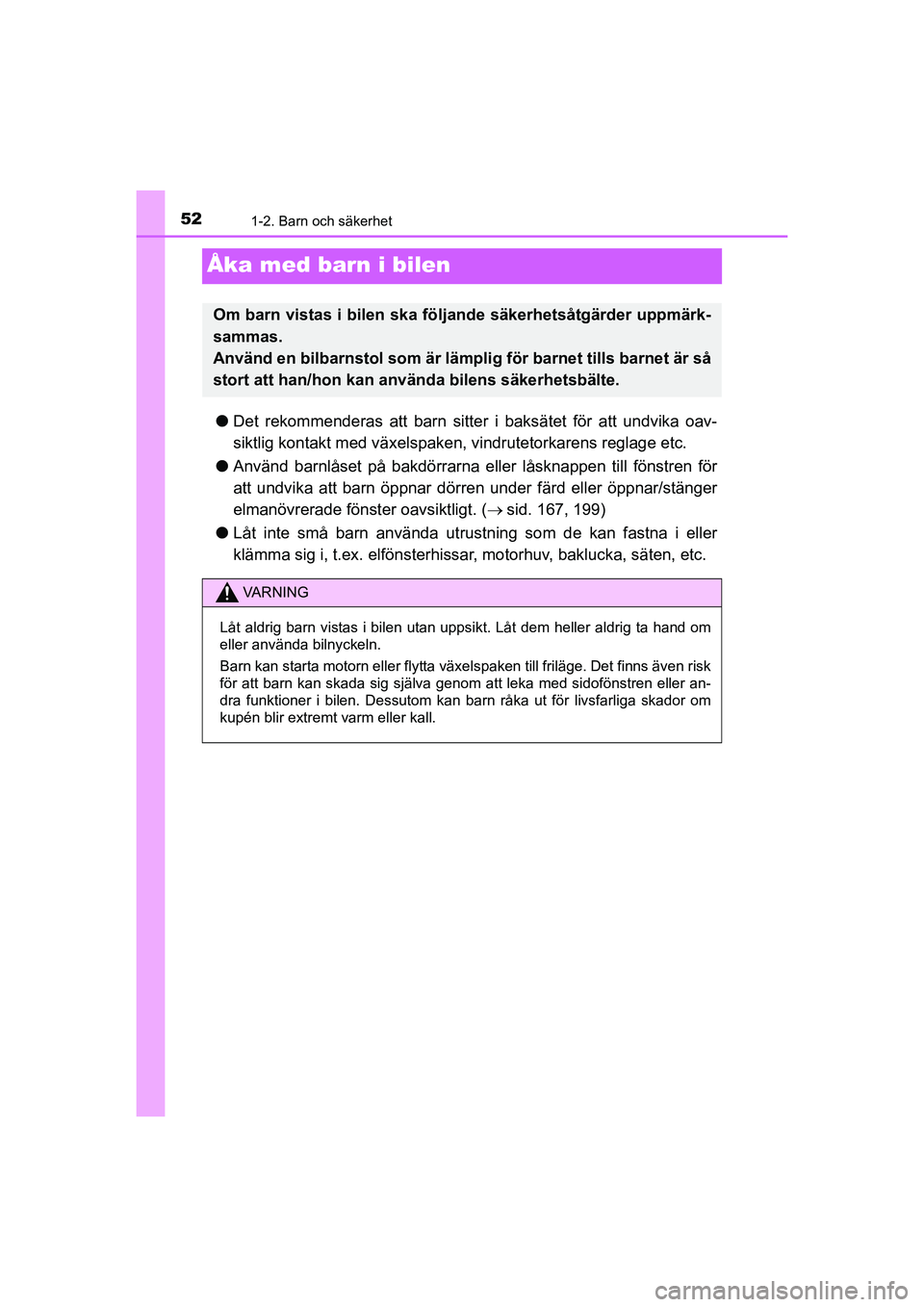

521-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Åka med barn i bilen
lDet rekommenderas att barn sitte r i baksätet för att undvika oav-
siktlig kontakt med vä xelspaken, vindrutetorkarens reglage etc.
l Använd barnlåset på bakdörrarna eller låsknappen till fönstren för
att undvika att barn öppnar dörren under färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt. ( sid. 167, 199)
l Låt inte små barn använda utrustning som de kan fastna i eller
klämma sig i, t.ex. el fönsterhissar, motorhuv, baklucka, säten, etc.
Om barn vistas i bilen ska fö ljande säkerhetsåtgärder uppmärk-
sammas.
Använd en bilbarnstol som är lämpli g för barnet tills barnet är så
stort att han/hon kan använda bilens säkerhetsbälte.
VA R N I N G
Låt aldrig barn vistas i bilen utan uppsikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta motorn eller flytta växelspaken till friläge. Det finns även risk
för att barn kan skada sig själva genom att leka med sidofönstr\
en eller an-
dra funktioner i bilen. Dessutom kan barn råka ut för livsfarliga skador om
kupén blir extremt varm eller kall.
OM10566SE.book Page 52 Wednesday, February 3, 2021 5:44 PM

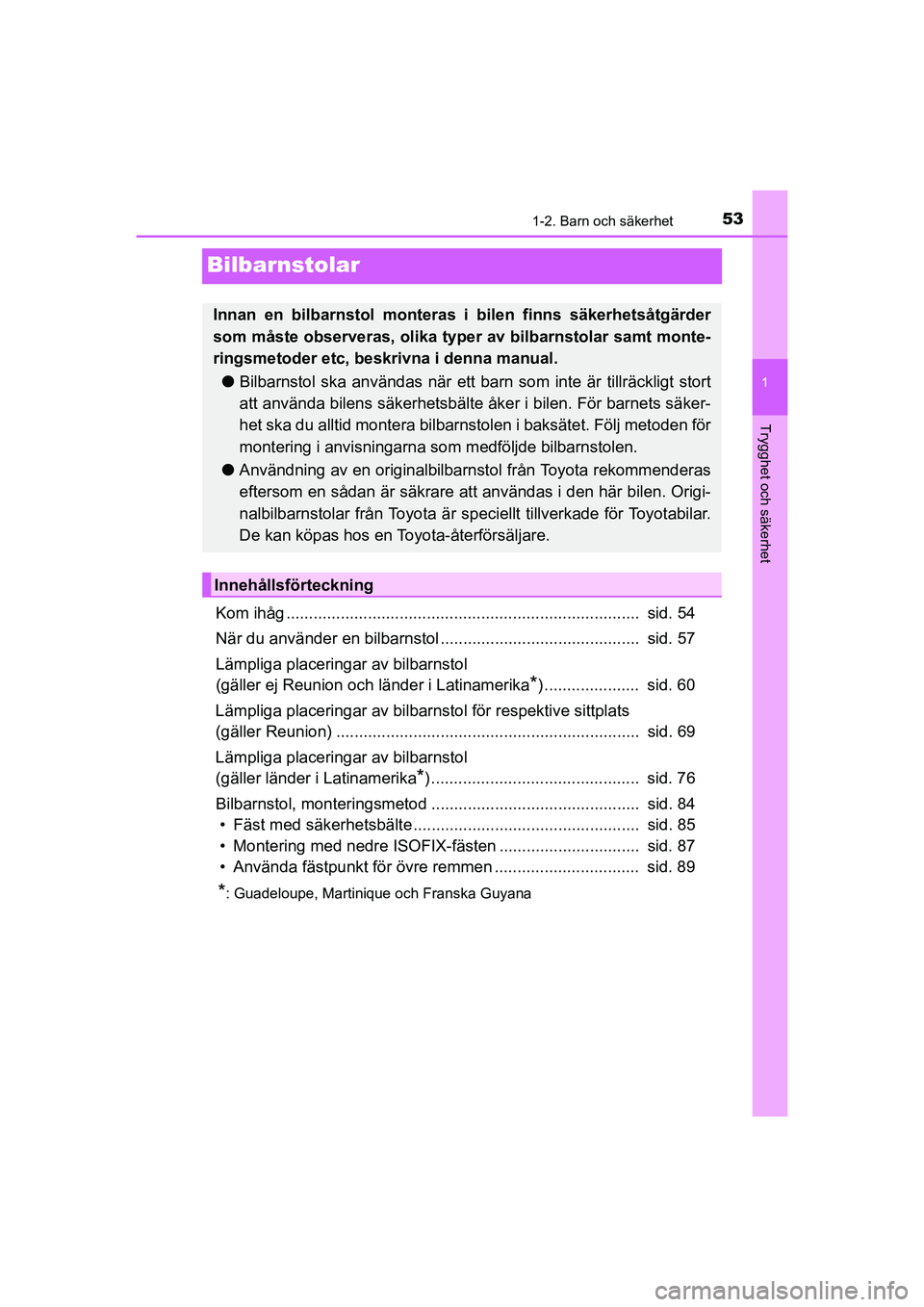

531-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Bilbarnstolar
Kom ihåg .............................................................................. sid. 54
När du använder en bilbarnstol ............................................ sid. 57
Lämpliga placeringar av bilbarnstol
(gäller ej Reunion och länder i Latinamerika
*) ..................... sid. 60
Lämpliga placeringar av bilbar nstol för respektive sittplats
(gäller Reunion) ................................................................... sid. 69
Lämpliga placeringar av bilbarnstol
(gäller länder i Latinamerika
*) .............................................. sid. 76
Bilbarnstol, monteringsmetod .............................................. sid. 84 • Fäst med säkerhetsbälte .................................................. sid. 85
• Montering med nedre ISOFIX-fästen ............................... sid. 87
• Använda fästpunkt för övre remme n ................................ sid. 89
*: Guadeloupe, Martinique och Franska Guyana
Innan en bilbarnstol monteras i bilen finns säkerhetsåtgärder
som måste observeras, olika typer av bilbarnstolar samt monte-
ringsmetoder etc, beskrivna i denna manual.
l Bilbarnstol ska an vändas när ett barn som inte är tillräckligt stort
att använda bilens säkerhetsbälte åker i bilen. För barnets säker-
het ska du alltid montera bilbarnstolen i baksätet. Följ metoden för
montering i anvisningarna so m medföljde bilbarnstolen.
l Användning av en originalbilbarnstol från Toyota rekommenderas
eftersom en sådan är säkrare att användas i den här bilen. Origi-
nalbilbarnstolar från Toyota är sp eciellt tillverkade för Toyotabilar.
De kan köpas hos en Toyota-återförsäljare.
Innehållsförteckning
OM10566SE.book Page 53 Wednesday, February 3, 2021 5:44 PM

541-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
lPrioritera och observera såväl varningarna som lagar och förord-
ningar beträffande bilbarnstolar.
l Använd en bilbarnstol tills barnet är så stort att det kan använda bi-
lens reguljära säkerhetsbälte.
l Välj en bilbarnstol som är anpassad efter barnets ålder och storlek.
l Observera att inte alla bilbarns tolar passar till alla bilar.
Kontrollera att bilbarnstolen passar in på bilens sittplatser innan du
använder eller köper en bilbarnstol.
(  sid. 60, 69, 76)
Skillnaden på en bakåtvänd bilbar nstol och en framåtvänd bilbarn-
stol vid krock är att i en bakåtvänd bilbarnstol sprids krockkraften på
en stor yta: hela ryggen, nack en och bakhuvudet och hela paketet
bromsas effektivt av stolens ryggstö d. Upp till 4 års ålder bör barn
sitta i en bakåtvänd bilbarnstol.
Kom ihåg
VA R N I N G
n När barn åker i bilen
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l För effektivt skydd mot bilolyckor och häftiga inbromsningar måste barn
alltid sitta fastspända med antingen bälte eller barnstol som är korrekt in-
stallerad. Följ anvisningarna som medföljer bilbarnstolen. Allmänna in-
struktioner finns i denna instruktionsbok.
l Toyota framhåller med skärpa vikten av att barn alltid ska sitta i bilbarnsto-
lar som är lämpliga för deras storlek och vikt om de är för små för att an-
vända bilens reguljära säkerhetsbälten. Olycksstatistiken visar att barn
som sitter rätt fastspända i baksätet är säkrare än om\
de sitter i framsätet.
l Att hålla ett barn i armarna ger inget skydd som kan jämföras med en bil-
barnstol. Vid en olycka kan barnet slungas mot vindrutan eller klämmas
mellan den som håller barnet och kupéinteriören.
Varför bakåtvänt?
OM10566SE.book Page 54 Wednesday, February 3, 2021 5:44 PM

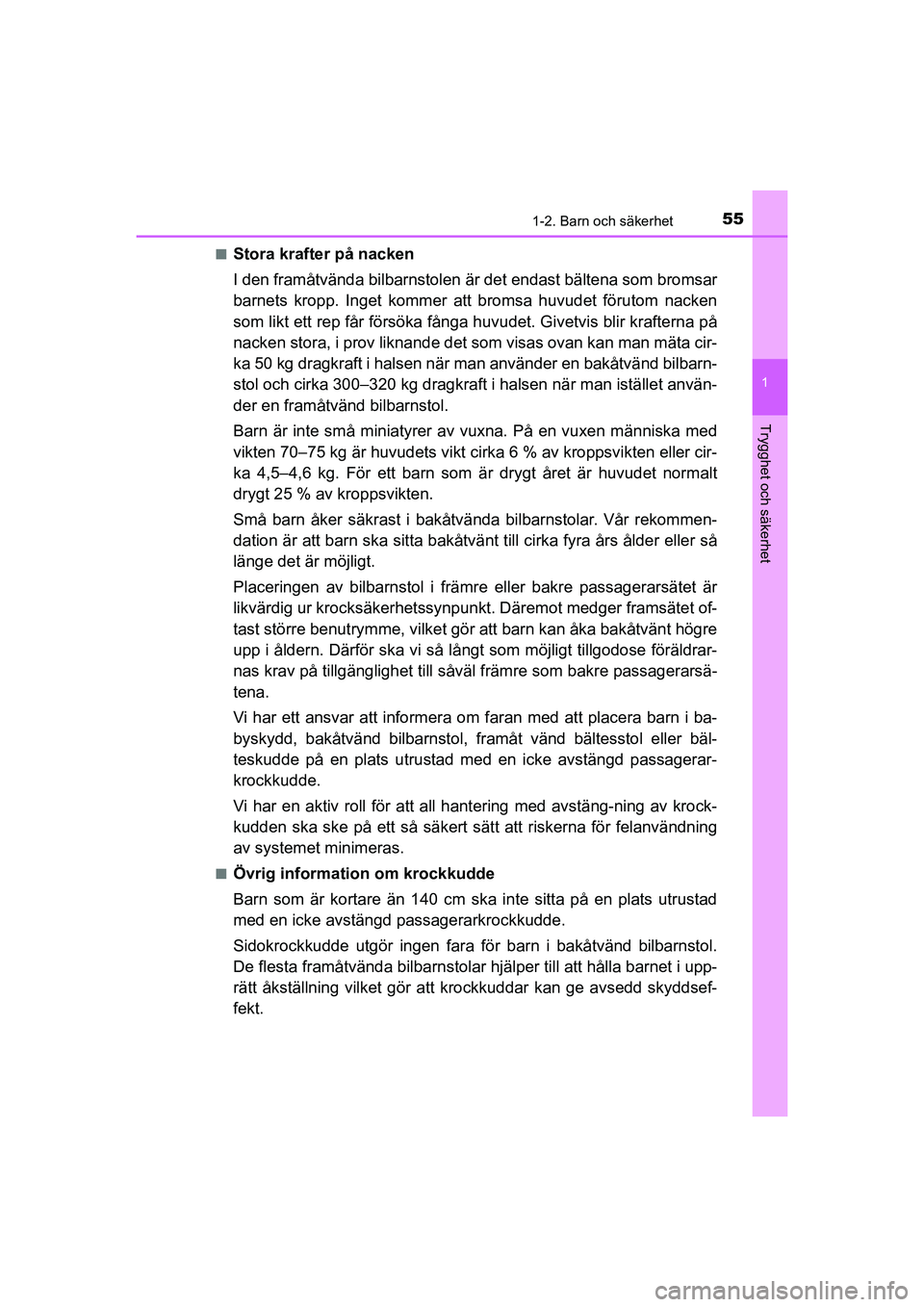

551-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Stora krafter på nacken
I den framåtvända bilbarnstolen är det endast bältena som bromsar
barnets kropp. Inget kommer att bromsa huvudet förutom nacken
som likt ett rep får försöka fånga huvudet. Givetvis blir krafterna på
nacken stora, i prov liknande det som visas ovan kan man mäta cir-
ka 50 kg dragkraft i halsen när
man använder en bakåtvänd bilbarn-
stol och cirka 300–320 kg dragkraft i halsen när man istället använ-
der en framåtvänd bilbarnstol.
Barn är inte små miniatyrer av vuxna. På en vuxen människa med
vikten 70–75 kg är huvudets vikt ci rka 6 % av kroppsvikten eller cir-
ka 4,5–4,6 kg. För ett barn som är drygt året är huvudet normalt
drygt 25 % av kroppsvikten.
Små barn åker säkrast i bakåtvända bilbarnstolar. Vår rekommen-
dation är att barn ska sitta bakåtvä nt till cirka fyra års ålder eller så
länge det är möjligt.
Placeringen av bilbarnstol i främre eller bakre passagerarsätet är
likvärdig ur krocksäkerhetssynpunkt. Däremot medger framsätet of-
tast större benutrymme, vilket gör att barn kan åka bakåtvänt högre
upp i åldern. Därför ska vi så lå ngt som möjligt tillgodose föräldrar-
nas krav på tillgänglighet till så väl främre som bakre passagerarsä-
tena.
Vi har ett ansvar att informera om faran med att placera barn i ba-
byskydd, bakåtvänd bilb arnstol, framåt vänd bältesstol eller bäl-
teskudde på en plats utrustad med en icke avstängd passagerar-
krockkudde.
Vi har en aktiv roll för att all hantering med avstäng-ning av krock-
kudden ska ske på ett så säkert sätt att riskerna för felanvändning
av systemet minimeras.
nÖvrig information om krockkudde
Barn som är kortare än 140 cm ska inte sitta på en plats utrustad
med en icke avstän gd passagerarkrockkudde.
Sidokrockkudde utgör ingen fara fö r barn i bakåtvänd bilbarnstol.
De flesta framåtvända bilbarnstolar hjälper till att hålla barnet i upp-
rätt åkställning vilket gör att krockkuddar kan ge avsedd skyddsef-
fekt.
OM10566SE.book Page 55 Wednesday, February 3, 2021 5:44 PM

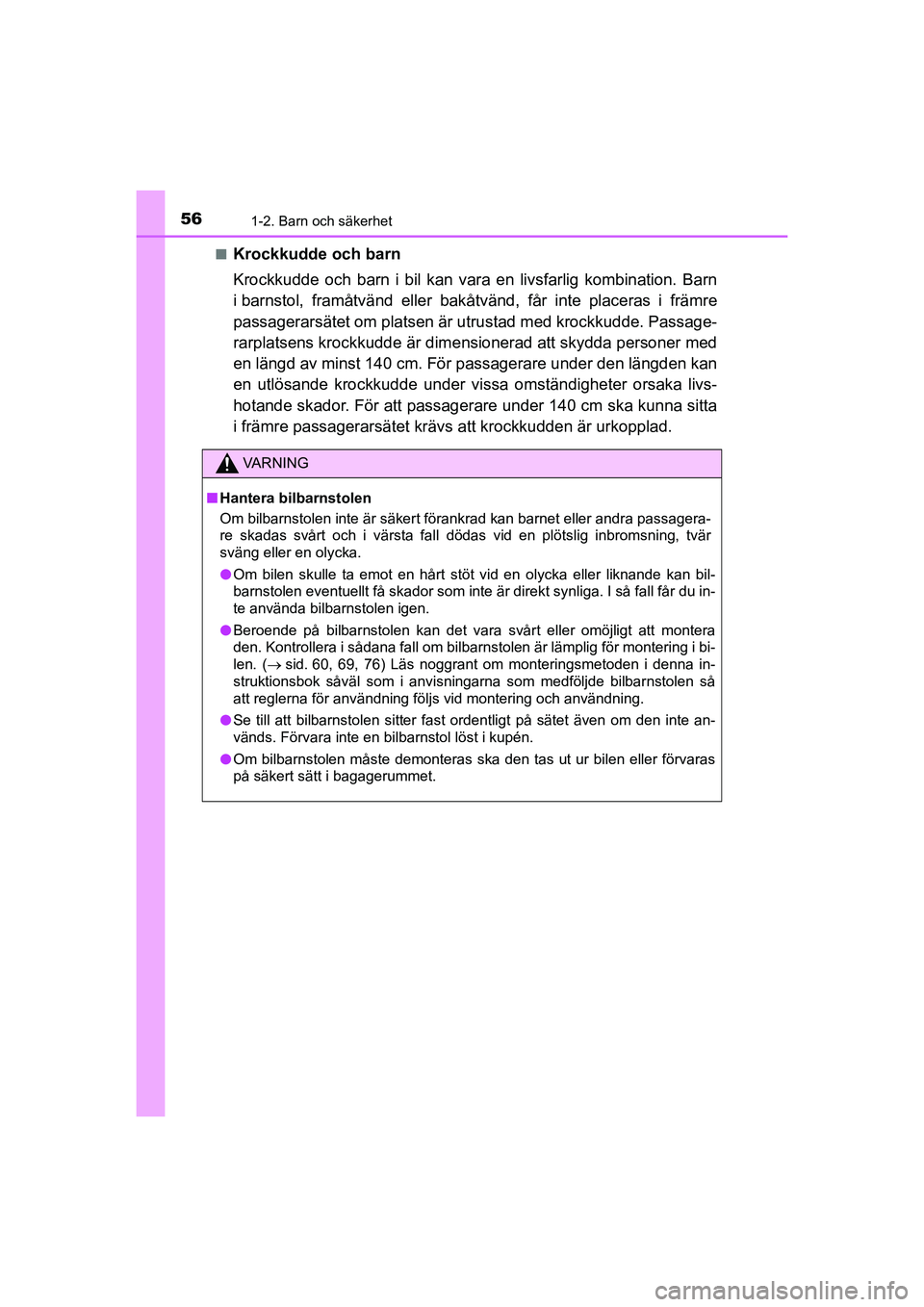

561-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Krockkudde och barn
Krockkudde och barn i bil kan vara en livsfarlig kombination. Barn
i barnstol, framåtvänd eller bakå
tvänd, får inte placeras i främre
passagerarsätet om platsen är utrustad med krockkudde. Passage-
rarplatsens krockkudde är dime nsionerad att skydda personer med
en längd av minst 140 cm. För passagerare under den längden kan
en utlösande krockkudde under vissa omständigheter orsaka livs-
hotande skador. För att passagerare under 140 cm ska kunna sitta
i främre passagerarsätet krävs att krockkudden är urkopplad.
VA R N I N G
n Hantera bilbarnstolen
Om bilbarnstolen inte är säkert förankrad kan barnet eller andra passagera-
re skadas svårt och i värsta fall dödas vid en plötslig inbromsning, tvär
sväng eller en olycka.
l Om bilen skulle ta emot en hårt stöt vid en olycka eller liknande kan bil-
barnstolen eventuellt få skador som inte är direkt synliga. I så fall får du in-
te använda bilbarnstolen igen.
l Beroende på bilbarnstolen kan det vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om bilbarnstolen är lämplig för montering i bi-
len. ( sid. 60, 69, 76) Läs noggrant om monteringsmetoden i denna in-
struktionsbok såväl som i anvisningarna som medföljde bilbarnstolen så
att reglerna för användning följs vid montering och användni\
ng.
l Se till att bilbarnstolen sitter fast ordentligt på sätet även om den inte an-
vänds. Förvara inte en bilbarnstol löst i kupén.
l Om bilbarnstolen måste demonteras ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet.
OM10566SE.book Page 56 Wednesday, February 3, 2021 5:44 PM

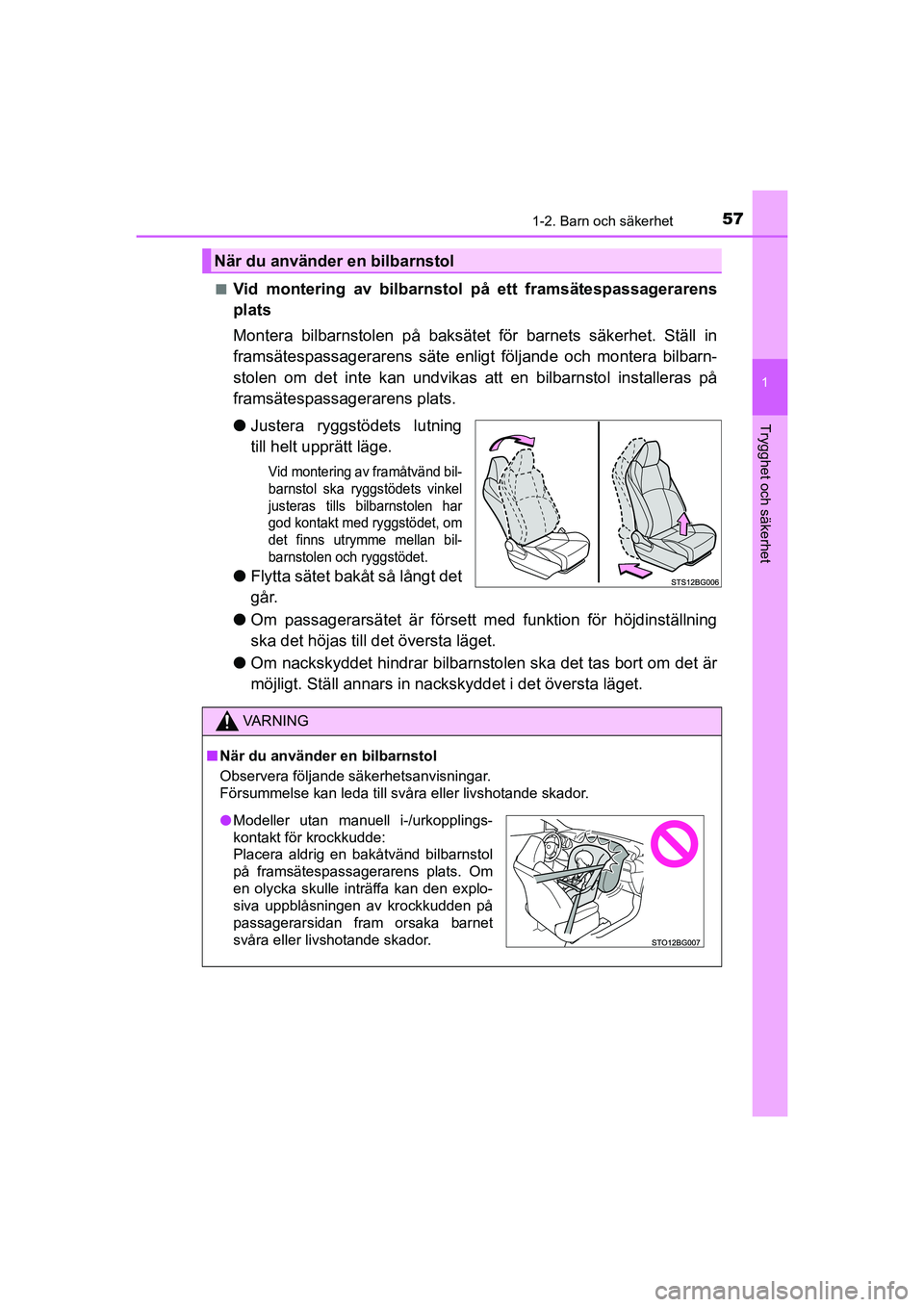

571-2. Barn och säkerhet
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SEn
Vid montering av bilbarnstol på ett framsätespassagerarens
plats
Montera bilbarnstolen på baksätet för barnets säkerhet. Ställ in
framsätespassagerarens säte enlig
t följande och montera bilbarn-
stolen om det inte kan undvikas att en bilbarnstol installeras på
framsätespassagerarens plats.
l Justera ryggstödets lutning
till helt upprätt läge.
Vid montering av framåtvänd bil-
barnstol ska ryggstödets vinkel
justeras tills bilbarnstolen har
god kontakt med ryggstödet, om
det finns utrymme mellan bil-
barnstolen och ryggstödet.
lFlytta sätet bakåt så långt det
går.
l Om passagerarsätet är försett med funktion för höjdinställning
ska det höjas till det översta läget.
l Om nackskyddet hindrar bilbarnstolen ska det tas bort om det är
möjligt. Ställ annars in nack skyddet i det översta läget.
När du använder en bilbarnstol
VA R N I N G
nNär du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Modeller utan manuell i-/urkopplings-
kontakt för krockkudde:
Placera aldrig en bakåtvänd bilbarnstol
på framsätespassagerarens plats. Om
en olycka skulle inträffa kan den explo-
siva uppblåsningen av krockkudden på
passagerarsidan fram orsaka barnet
svåra eller livshotande skador.
OM10566SE.book Page 57 Wednesday, February 3, 2021 5:44 PM

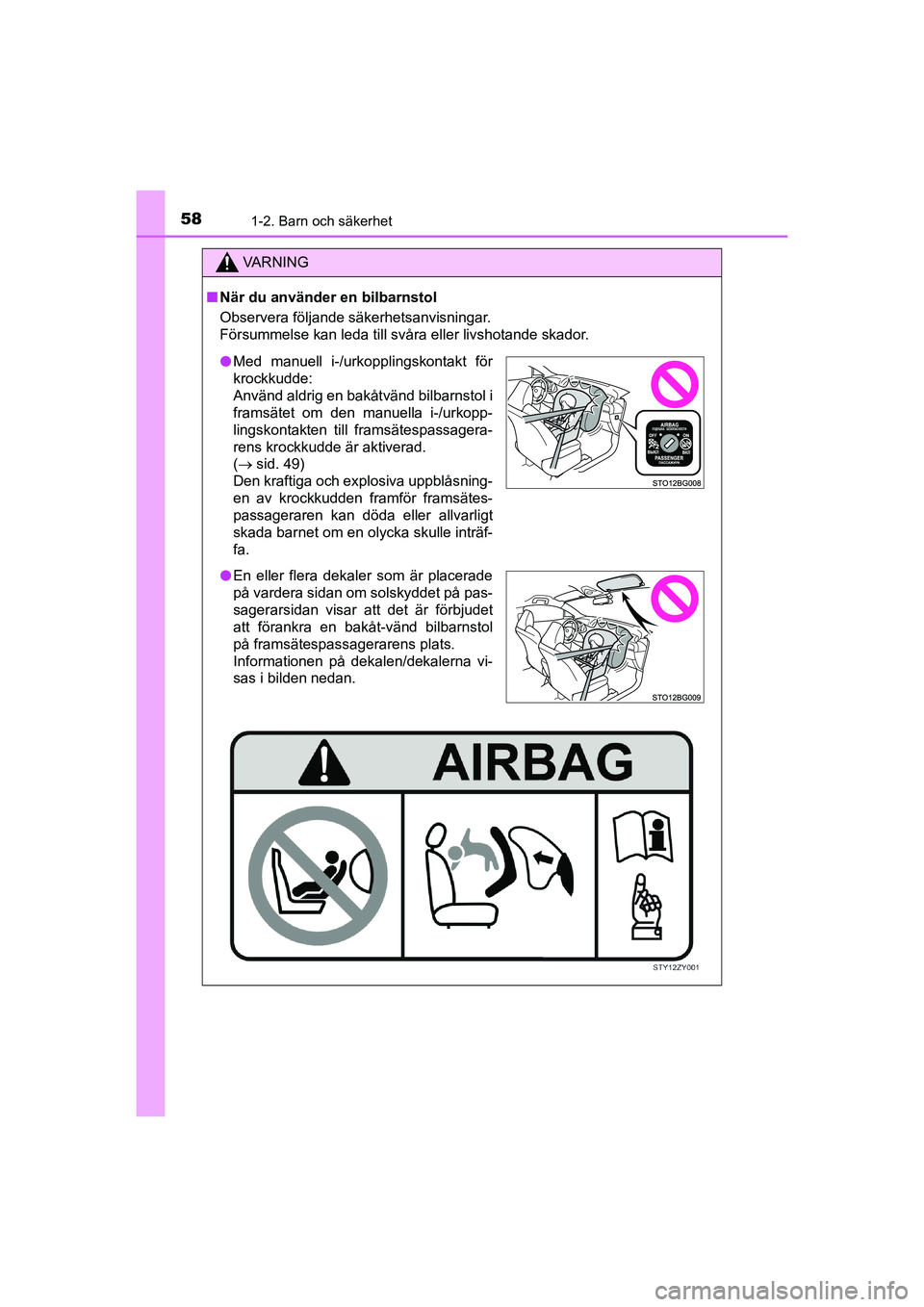

581-2. Barn och säkerhet
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nNär du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Med manuell i-/urkopplingskontakt för
krockkudde:
Använd aldrig en bakåtvänd bilbarnstol i
framsätet om den manuella i-/urkopp-
lingskontakten till framsätespassagera-
rens krockkudde är aktiverad.
( sid. 49)
Den kraftiga och explosiva uppblåsning-
en av krockkudden framför framsätes-
passageraren kan döda eller allvarligt
skada barnet om en olycka skulle inträf-
fa.
l En eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan visar att det är förbjudet
att förankra en bakåt-vänd bilbarnstol
på framsätespassagerarens plats.
Informationen på dekalen/dekalerna vi-
sas i bilden nedan.
OM10566SE.book Page 58 Wednesday, February 3, 2021 5:44 PM
