3034-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nFörhållanden då funktioner eventuellt inte fungerar på rätt sätt
I följande situationer fungerar eventuellt inte funktionerna på rätt sätt och
bilen kan avvika från körfältet. Kör säkert genom att alltid vara\
uppmärksam
på omgivningen och använd ratten för att korrigera bilens riktning utan att
du enbart förlitar dig på funktionerna.
l När en display för uppföljningskörning visas ( sid. 310) och framförva-
rande fordon vinglar. (Din bil kan eventuellt kränga på samma sätt och
avvika från körfältet.)
l När displayen för uppföljningskörning visas ( sid. 310) och framförva-
rande fordon avviker från sitt körfält. (Din bil kan eventuellt följa det fram-
förvarande fordonet och också byta fil.)
l När uppföljningskörningen visas ( sid. 310) och det framförvar ande for-
donet körs extremt nära vänstra/högra körfältslinjen. (Din bil kan eventuellt
följa det framförvarande fordonet och också byta fil.)
l Bilen körs i en snäv kurva.
lNär displayen för uppföljningskörning
visas ( sid. 310) och det framförva-
rande fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande for-
donet och också byta fil.)
l Föremål eller mönster som kan miss-
tas för vita (gula) körfältsmarkeringar
finns vid sidan av vägen (räcken,
reflekterande stolpar, etc.).
OM10566SE.book Page 303 Wednesday, February 3, 2021 5:44 PM

3064-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn

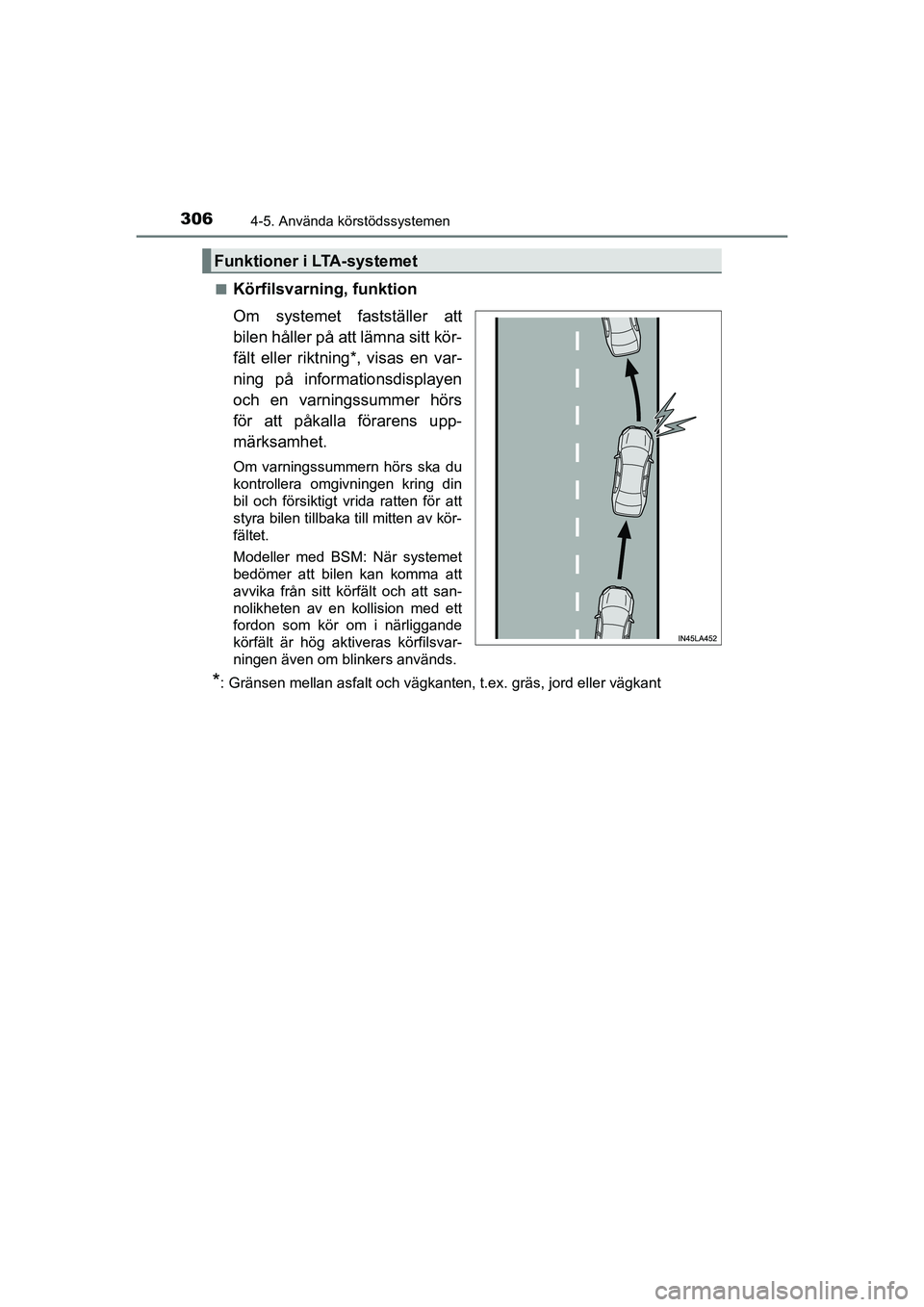

Körfilsvarning, funktion
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält eller riktning*, visas en var-
ning på informationsdisplayen
och en varningssummer hörs
för att påkalla förarens upp-
märksamhet.
Om varningssummern hörs ska du
kontrollera omgivningen kring din
bil och försiktigt vrida ratten för att
styra bilen tillbaka till mitten av kör-
fältet.
Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att san-
nolikheten av en kollision med ett
fordon som kör om i närliggande
körfält är hög aktiveras körfilsvar-
ningen även om blinkers används.
*: Gränsen mellan asfalt och vägkanten, t.ex. gräs, jord eller vägkant
Funktioner i LTA-systemet
OM10566SE.book Page 306 Wednesday, February 3, 2021 5:44 PM

3074-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

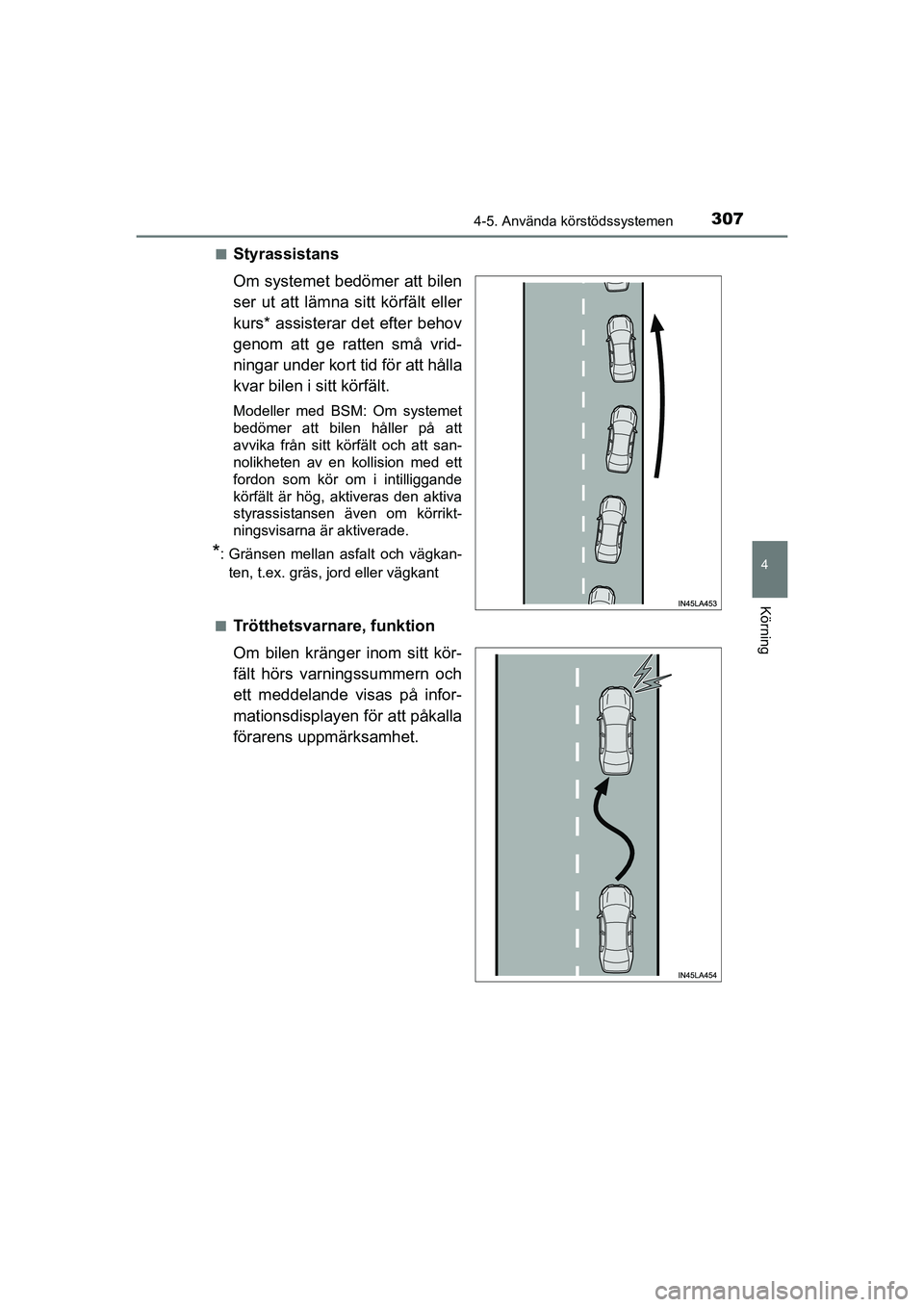

Styrassistans
Om systemet bedömer att bilen
ser ut att lämna sitt körfält eller
kurs* assisterar det efter behov
genom att ge ratten små vrid-
ningar under kort tid för att hålla
kvar bilen i sitt körfält.
Modeller med BSM: Om systemet
bedömer att bilen håller på att
avvika från sitt körfält och att san-
nolikheten av en kollision med ett
fordon som kör om i intilliggande
körfält är hög, aktiveras den aktiva
styrassistansen även om körrikt-
ningsvisarna är aktiverade.
*: Gränsen mellan asfalt och vägkan-
ten, t.ex. gräs, jord eller vägkant
n
Trötthetsvarnare, funktion
Om bilen kränger inom sitt kör-
fält hörs varningssummern och
ett meddelande visas på infor-
mationsdisplayen för att påkalla
förarens uppmärksamhet.
OM10566SE.book Page 307 Wednesday, February 3, 2021 5:44 PM

3094-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Slå på/stänga av körfältsassistansen
Tryck på LTA-knappen.
Körfältsassistansen växlar mellan påslaget och avstängt läge varje gång
knappen trycks in.
Nuvarande inställning visas på informationsdisplayen.
n
Stänga av LTA-systemet
Håll LTA-knappen intryckt
Kontrollampan till LTA slocknar när LTA stängs av.
Tryck en gång till på knappen för att slå på systemet.
LTA aktiveras varje gång startknappen vrids till ON.
Körfältsassistansen behåller dock ON eller OFF innan startknappen trycks
till avstängt läge.
LTA-system, inställning
Körfältsassistans ONKörfältsassistans OFF
LTA
Steering Assist Active
Lane Centering ActiveLTA
Steering Assist active.
OM10566SE.book Page 309 Wednesday, February 3, 2021 5:44 PM

3104-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE

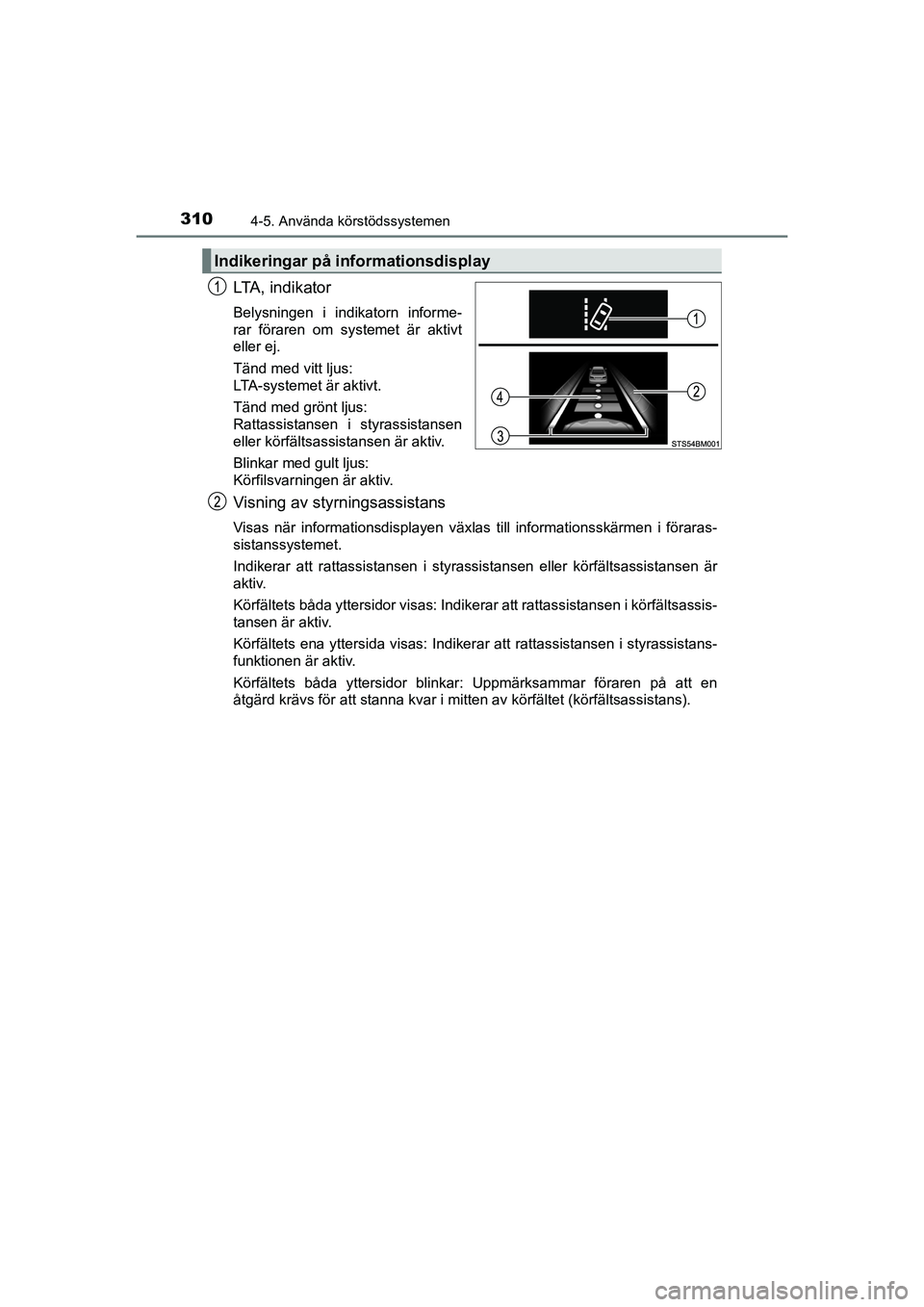

LTA , i n d i k a t o r
Belysningen i indikatorn informe-
rar föraren om systemet är aktivt
eller ej.
Tänd med vitt ljus:
LTA-systemet är aktivt.
Tänd med grönt ljus:
Rattassistansen i styrassistansen
eller körfältsassistansen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
Visning av styrningsassistans
Visas när informationsdisplayen växlas till informationsskärmen i föraras-
sistanssystemet.
Indikerar att rattassistansen i styrassistansen eller körfältsassistansen är
aktiv.
Körfältets båda yttersidor visas: Indikerar att rattassistansen i körfältsassis-
tansen är aktiv.
Körfältets ena yttersida visas: Indikerar att rattassistansen i styrassistans-
funktionen är aktiv.
Körfältets båda yttersidor blinkar: Uppmärksammar föraren på att en
åtgärd krävs för att stanna kvar i mitten av körfältet (körfältsassistans).
Indikeringar på informationsdisplay
OM10566SE.book Page 310 Wednesday, February 3, 2021 5:44 PM

3114-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE

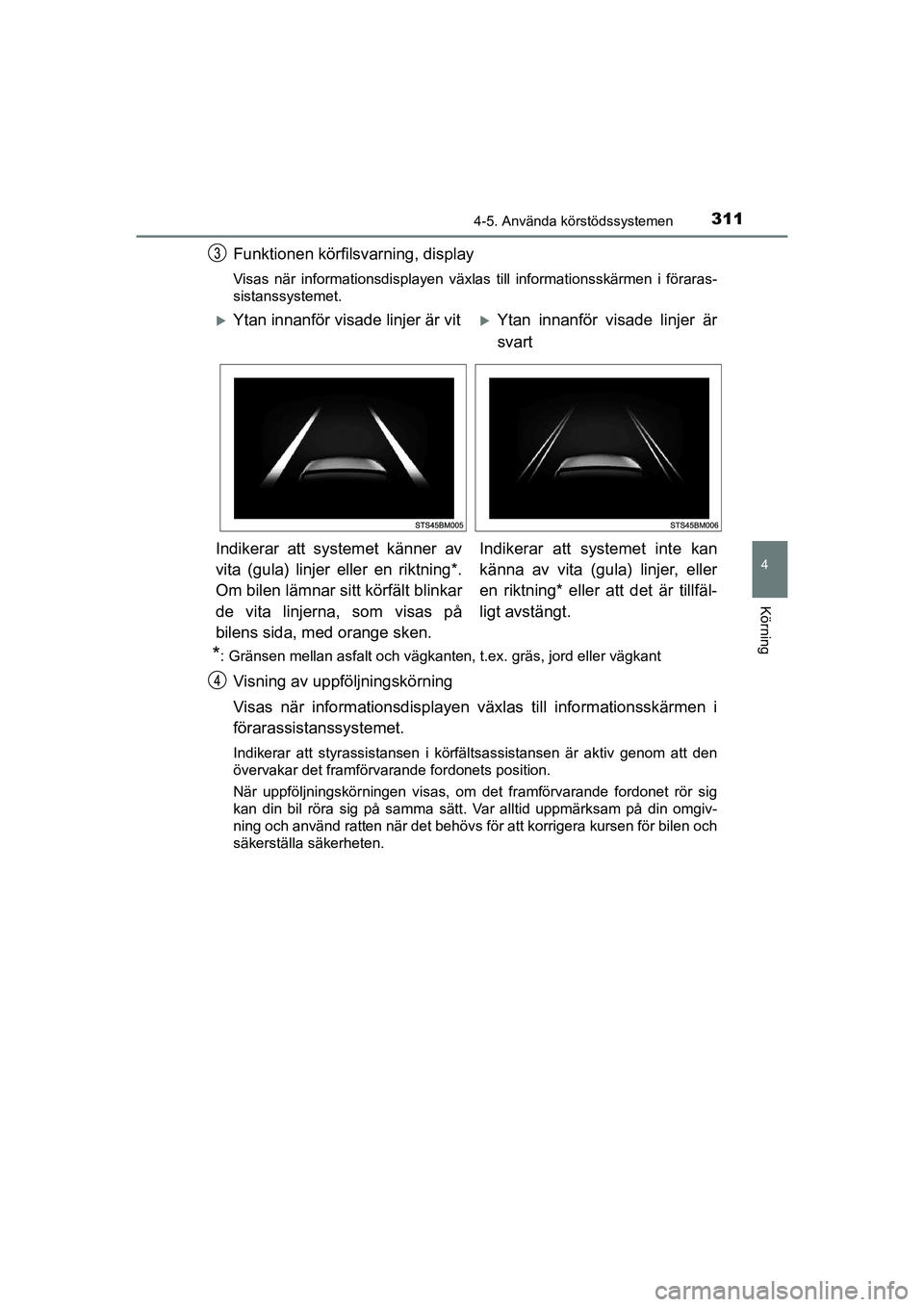

Funktionen körfilsvarning, display
Visas när informationsdisplayen växlas till informationsskärmen i föraras-
sistanssystemet.
*: Gränsen mellan asfalt och vägkanten, t.ex. gräs, jord eller vägkant
Visning av uppföljningskörning
Visas när informationsdisplayen växlas till informationsskärmen i
förarassistanssystemet.
Indikerar att styrassistansen i körfältsassistansen är aktiv genom att den
övervakar det framförvarande fordonets position.
När uppföljningskörningen visas, om det framförvarande fordonet rör sig
kan din bil röra sig på samma sätt. Var alltid uppmärksam på din omgiv-
ning och använd ratten när det behövs för att korrigera kursen för bilen och
säkerställa säkerheten.
Ytan innanför visade linjer är vitYtan innanför visade linjer är
svart
Indikerar att systemet känner av
vita (gula) linjer eller en riktning*.
Om bilen lämnar sitt körfält blinkar
de vita linjerna, som visas på
bilens sida, med orange sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
en riktning* eller att det är tillfäl-
ligt avstängt.
OM10566SE.book Page 311 Wednesday, February 3, 2021 5:44 PM

3124-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
nDriftsvillkor för respektive funktion
lKörfilsvarning, funktion
Den här funktionen aktiveras när samtliga nedanstående förutsättningar
uppfylls.
• LTA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim
*1.
• Systemet känner av vita (gula) körfältslinjer eller en körriktning
*2. (Om en
vit [gul] linje eller riktning
*2 bara känns av på en sida aktiveras systemet
bara på den detekterade sidan.)
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte. (Modeller med BSM: Utom när en annan bil är i körfältet på sidan som körriktningsvisaren ind\
ikerade)
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av. ( sid. 315)
*1: Funktionen aktiveras även om bilens hastighet är lägre än cirka
50 km/tim när körfältsassistansen är i funktion.
*2: Gränsen mellan asfalt och vägkanten, t.ex. gräs, jord eller vägkant.
l Styrassistans
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
utöver driftsförutsättningarna för funktionen för körfilsvarning\
.
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( sid. 314)
l Trötthetsvarnare, funktion
Den här funktionen aktiveras när samtliga nedanstående förutsättningar
uppfylls.
• ”Sway Warning” på på informationsdisplayen är inställd på ”ON”.
( sid. 690)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( sid. 315)
OM10566SE.book Page 312 Wednesday, February 3, 2021 5:44 PM

3144-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn

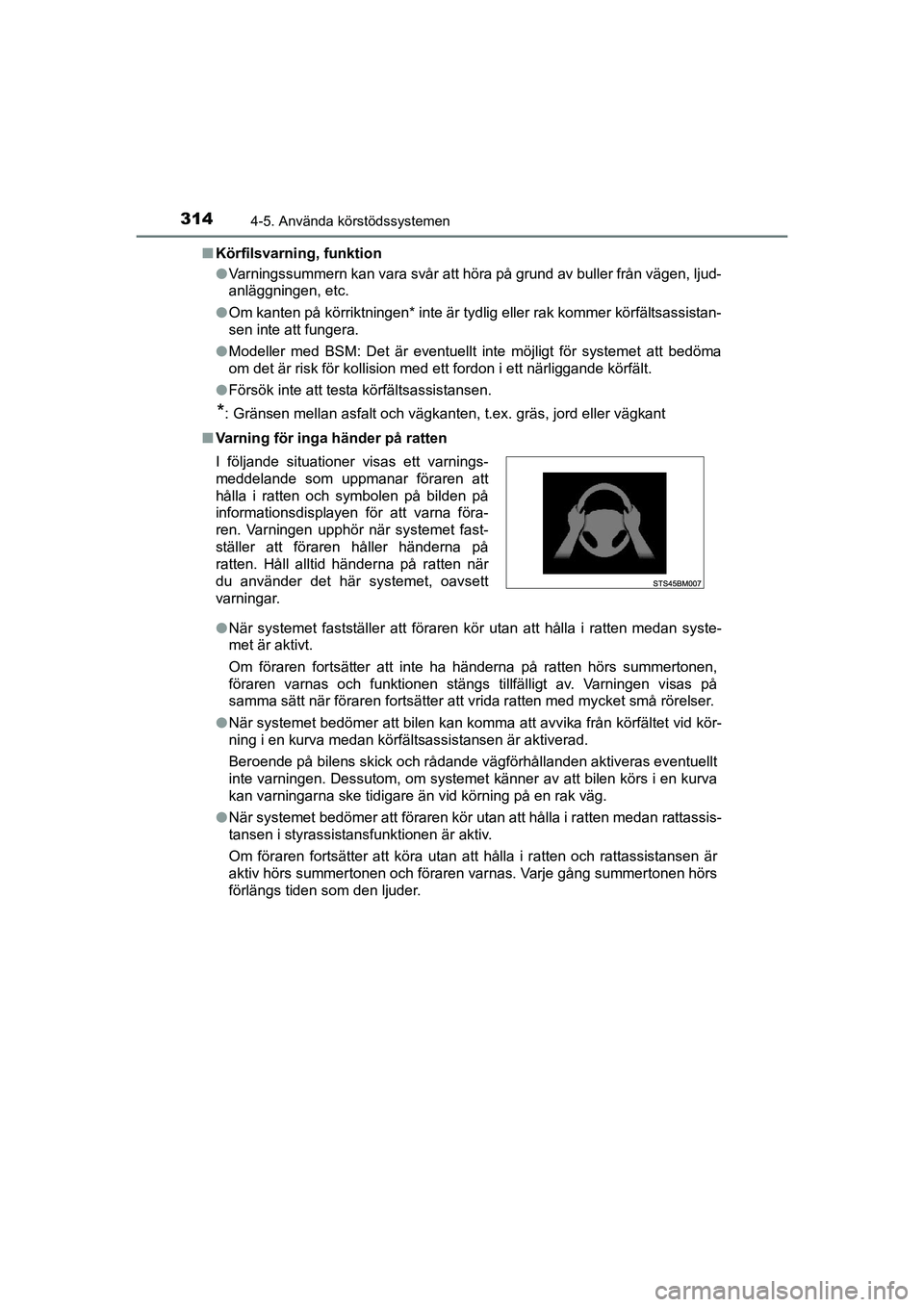

Körfilsvarning, funktion
lVarningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
l Om kanten på körriktningen* inte är tydlig eller rak kommer körfältsassistan-
sen inte att fungera.
l Modeller med BSM: Det är eventuellt inte möjligt för systemet a\
tt bedöma
om det är risk för kollision med ett fordon i ett närliggande körf\
ält.
l Försök inte att testa körfältsassistansen.
*: Gränsen mellan asfalt och vägkanten, t.ex. gräs, jord eller vägkant
n Varning för inga händer på ratten
lNär systemet fastställer att föraren kör utan att hålla i ratten medan syste-
met är aktivt.
Om föraren fortsätter att inte ha händerna på ratten hörs summertonen,
föraren varnas och funktionen stängs tillfälligt av. Varningen visas på
samma sätt när föraren fortsätter att vrida ratten med mycket små rörelser.
l När systemet bedömer att bilen kan komma att avvika från körfältet vid kör-
ning i en kurva medan körfältsassistansen är aktiverad.
Beroende på bilens skick och rådande vägförhållanden aktiveras eventuellt
inte varningen. Dessutom, om systemet känner av att bilen körs i en kurva
kan varningarna ske tidigare än vid körning på en rak väg.
l När systemet bedömer att föraren kör utan att hålla i ratten medan rattassis-
tansen i styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att hålla i ratten och rattassistansen är
aktiv hörs summertonen och föraren varnas. Varje gång summertonen hörs
förlängs tiden som den ljuder.
I följande situationer visas ett varnings-
meddelande som uppmanar föraren att
hålla i ratten och symbolen på bilden på
informationsdisplayen för att varna föra-
ren. Varningen upphör när systemet fast-
ställer att föraren håller händerna på
ratten. Håll alltid händerna på ratten när
du använder det här systemet, oavsett
varningar.
OM10566SE.book Page 314 Wednesday, February 3, 2021 5:44 PM

3154-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Trötthetsvarnare, funktioner
Beroende på bilen och vägens skick aktiveras eventuellt inte varni\
ngen.
n Varningsmeddelande
Om följande varningsmeddelande visas på informationsdisplayen och \
LTA-
indikatorn tänds med orange sken ska du följa lämplig metod för felsökning.
Dessutom, om ett annat varningsmeddelande visas ska du följa anvisning-
arna i på skärmen.
l”LTA Malfunction. Visit Your Dealer”. (Fel i LTA-systemet Besök din återför-
säljare.)
Systemet fungerar eventuellt inte på rätt sätt. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
l ”LTA Unavailable” (LTA är ej tillgängligt)
Systemet har tillfälligt stängts av på grund av funktionsstörning i en annan
sensor än främre kameran. Stäng av LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
l ”LTA Unavailable at Current Speed”. (LTA ej tillgängligt vid nuvarande has-
tighet.)
Funktionen kan inte användas eftersom körhastigheten överskrider drifts-
området för LTA. Kör långsammare.
n Anpassning
Inställningar för funktionen kan ändras. (Funktioner som kan a\
npassas:
 sid. 690)
När systemet bedömer att bilen kränger
medan trötthetsvarnaren är aktiverad hörs
en summerton och ett varningsmedde-
lande som uppmanar föraren att ta en
paus samt symbolen som visas på bilden,
visas samtidigt på informationsdisplayen.
OM10566SE.book Page 315 Wednesday, February 3, 2021 5:44 PM

3164-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
RSA (Vägskyltsigenkänning)
RSA-systemet känner av speci-
fika vägskyltar med frontkameran
och/eller navigationssystemet (om
uppgifter om hastighetsbegräns-
ning är tillgängliga) för att infor-
mera föraren via displayen.
Om systemet bedömer att bilens hastighet är över hastighetsgränsen,
utför förbjudna åtgärder etc, enligt detekterade vägskyltar uppmärk-
sammas föraren med aviseringsdisplay och aviseringssummer.
: I förekommande fall
Sammanfattning av funktioner
VA R N I N G
nInnan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föra-
ren med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande
trafikbestämmelser.
OM10566SE.book Page 316 Wednesday, February 3, 2021 5:44 PM
