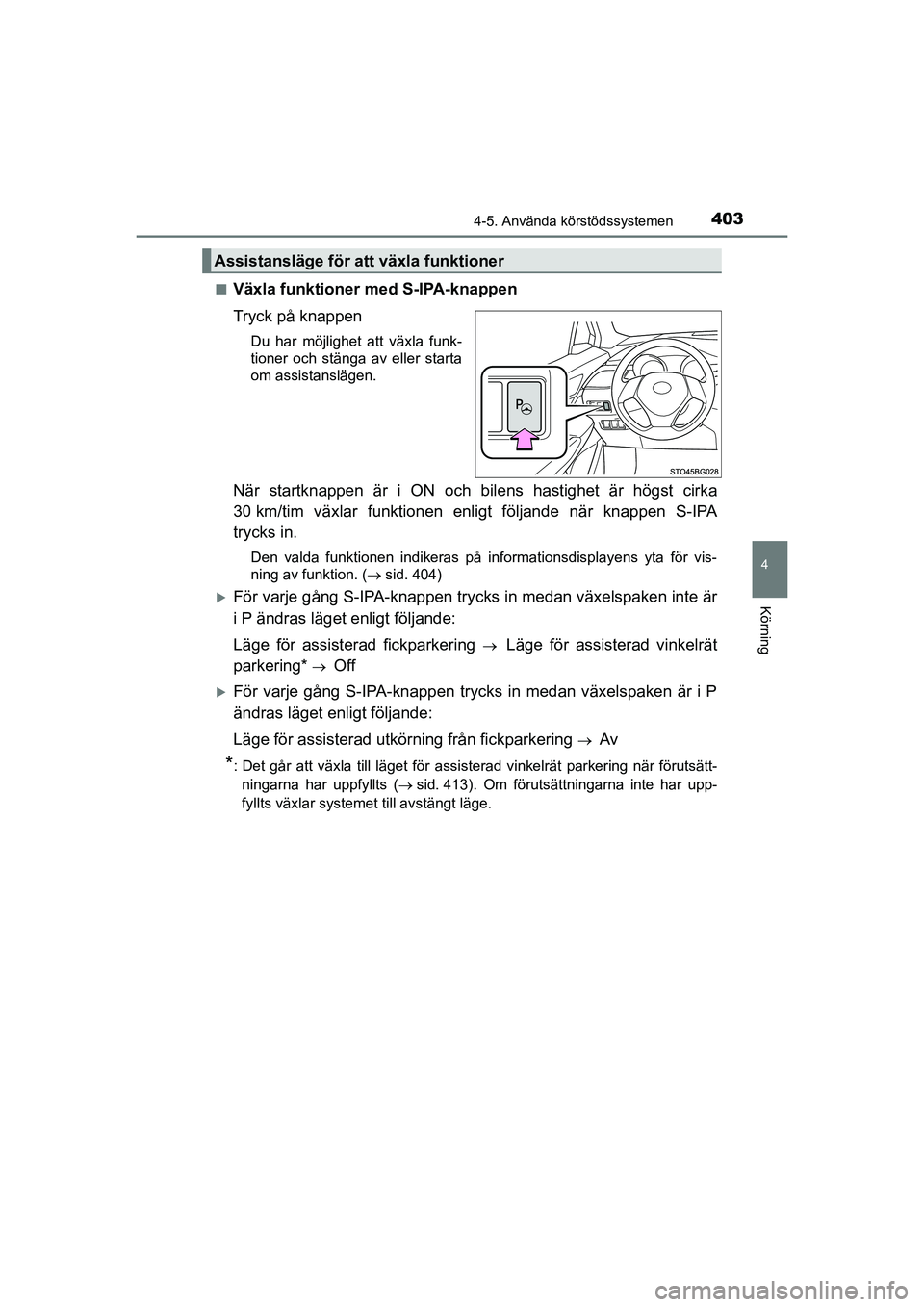

4034-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Växla funktioner med S-IPA-knappen
Tryck på knappen
Du har möjlighet att växla funk-
tioner och stänga av eller starta
om assistanslägen.
När startknappen är i ON och bi
lens hastighet är högst cirka
30 km/tim växlar funktionen enligt följande när knappen S-IPA
trycks in.
Den valda funktionen indikeras på informationsdisplayens yta för vis-
ning av funktion. ( sid. 404)
För varje gång S-IPA-knappen trycks in medan växelspaken inte är
i P ändras läget enligt följande:
Läge för assisterad fickparkering
Läge för assisterad vinkelrät
parkering*
Off
För varje gång S-IPA-knappen trycks in medan växelspaken är i P
ändras läget enligt följande:
Läge för assisterad utkörning från fickparkering
Av
*: Det går att växla till läget för assisterad vinkelrät parkering när f\
örutsätt- ningarna har uppfyllts ( sid. 413). Om förutsättningarna inte har upp-
fyllts växlar systemet till avstängt läge.
Assistansläge för att växla funktioner
OM10566SE.book Page 403 Wednesday, February 3, 2021 5:44 PM

4044-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Manövreringsskärmen visas på informationsdisplayen.
Yta för visning av funktion
Visar driftstatus för den intelligenta
parkeringsassistansen.
Stanna bilen
När den tänds, trampa på bromsen
och stanna bilen omedelbart.
Indikator för assistansnivå
Visar en mätare som indikerar för-
loppet till läget där bilen stannar/läget där assistansen slutar.
S-IPA-symbol
Visas när assistansläget kan ändras och systemet kan stängas a\
v eller
sättas på med S-IPA-knappen.
Automatisk rattvridningsfunktion
Visar när ratten hanteras automatiskt.
Visning av parkeringssensor/dörrarnas läge (öppna/stänga)
 sid. 360
Visning av meddelande
Följ anvisningarna på skärmen och utför indikerade åtgä\
rder.
Som exempel visar bilden den display som indikerar att bromspedalen
måste trampas ned för att körhastigheten ska kunna kontrolleras och för
att bekräfta att omgivningen är säker.
Vägledningsskärm
OM10566SE.book Page 404 Wednesday, February 3, 2021 5:44 PM

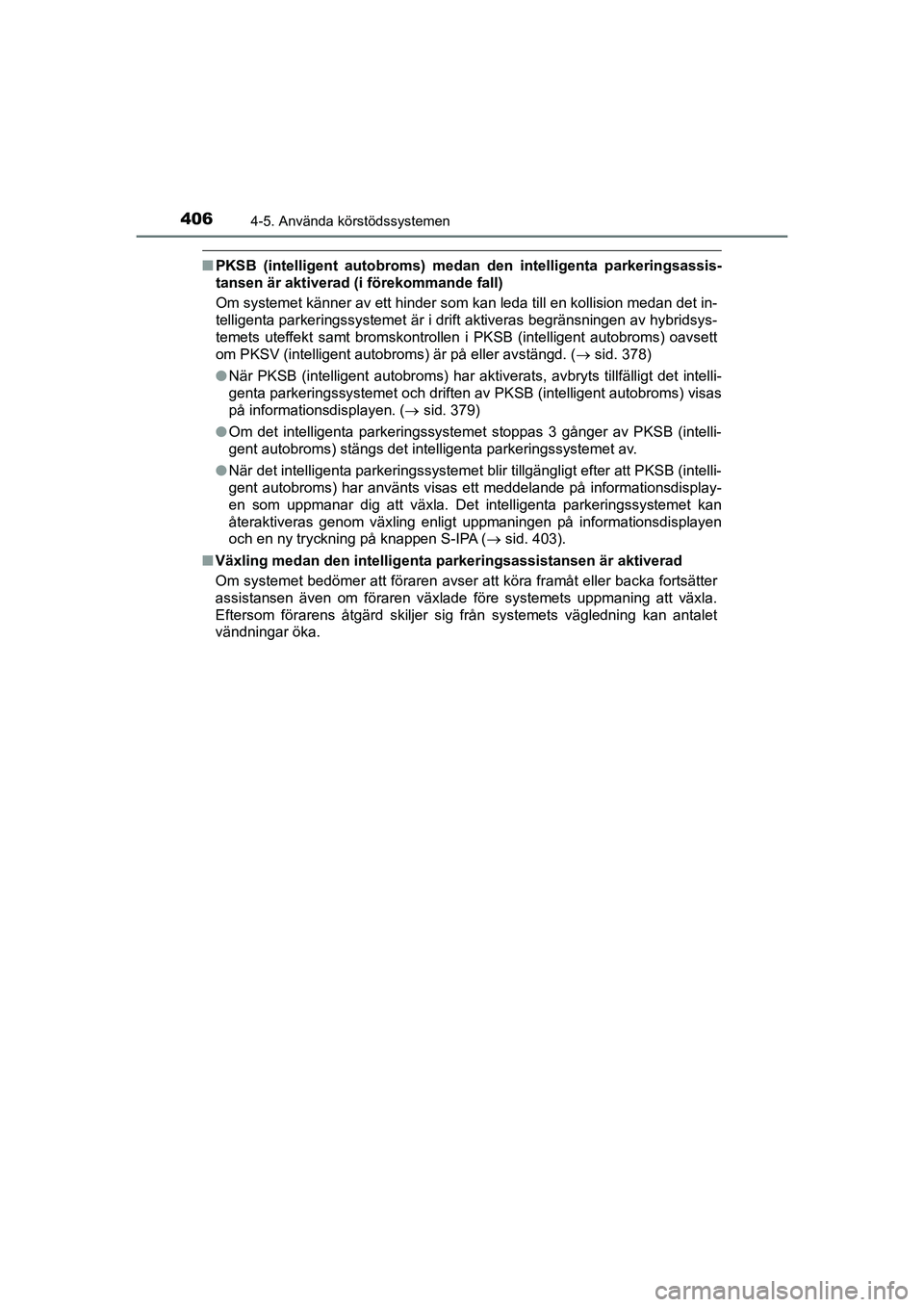

4064-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
nPKSB (intelligent autobroms) meda n den intelligenta parkeringsassis-
tansen är aktiverad (i förekommande fall)
Om systemet känner av ett hinder som kan leda till en kollision medan det in-
telligenta parkeringssystemet är i drift aktiveras begränsningen av hybridsys-
temets uteffekt samt bromskontrollen i PKSB (intelligent autobroms) oavsett
om PKSV (intelligent autobroms) är på eller avstängd. ( sid. 378)
l När PKSB (intelligent autobroms) har aktiverats, avbryts tillfälligt det intelli-
genta parkeringssystemet och driften av PKSB (intelligent autobroms) visas
på informationsdisplayen. ( sid. 379)
l Om det intelligenta parkeringssystemet stoppas 3 gånger av PKSB (intelli-
gent autobroms) stängs det intelligenta parkeringssystemet av.
l När det intelligenta parkeringssystemet blir tillgängligt efter att PKSB (intelli-
gent autobroms) har använts visas e tt meddelande på informationsdisplay-
en som uppmanar dig att växla. Det intelligenta parkeringssystemet kan
återaktiveras genom växling enligt uppmaningen på informationsdisplayen
och en ny tryckning på knappen S-IPA ( sid. 403).
n Växling medan den intelligenta parkeringsassistansen är aktiverad
Om systemet bedömer att föraren avser att köra framåt eller backa fortsätter
assistansen även om föraren växlade före systemets uppmaning att växla.
Eftersom förarens åtgärd skiljer sig fr ån systemets vägledning kan antalet
vändningar öka.
OM10566SE.book Page 406 Wednesday, February 3, 2021 5:44 PM

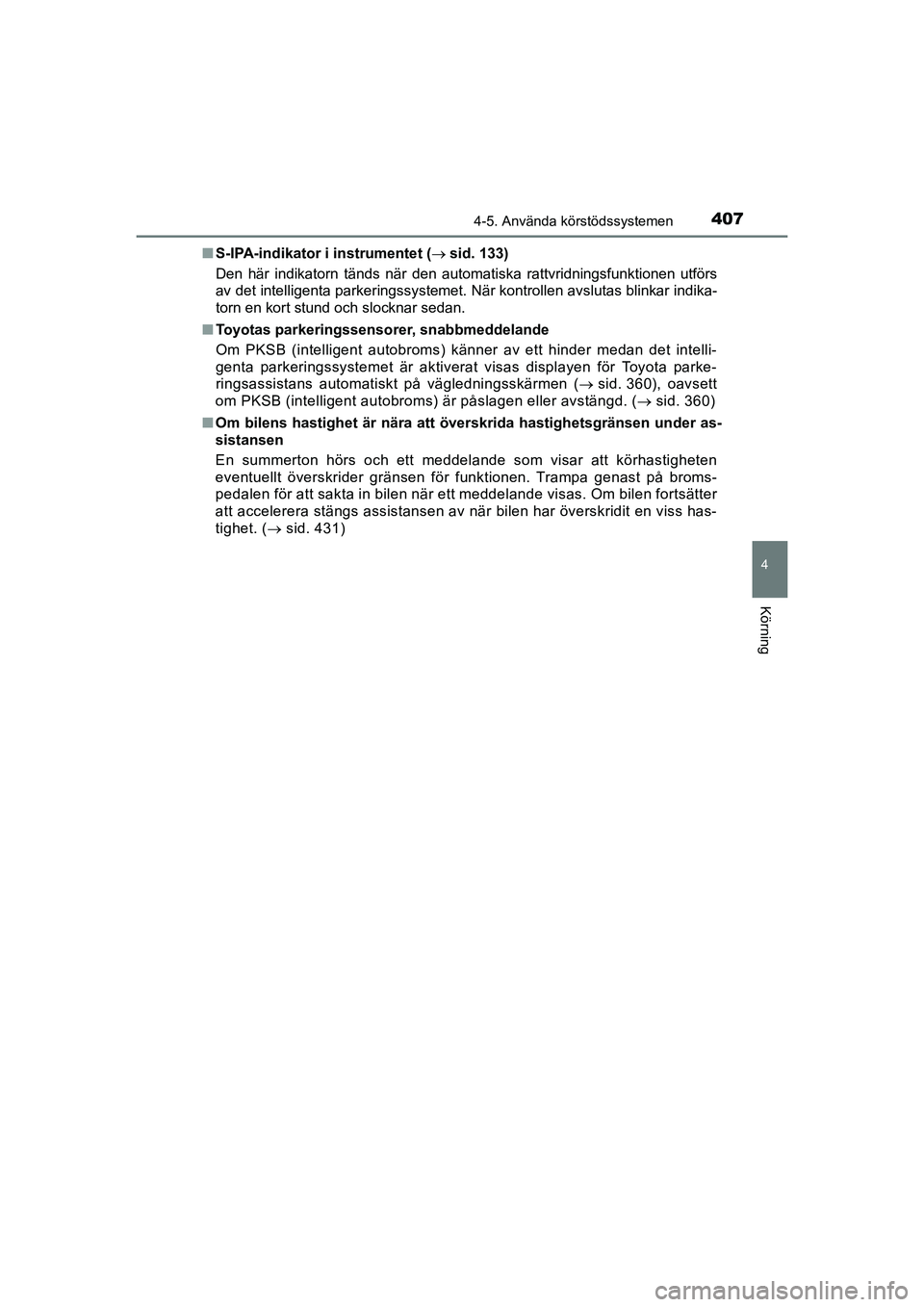

4074-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
S-IPA-indikator i instrumentet (sid. 133)
Den här indikatorn tänds när den automatiska rattvridningsfunktionen utförs
av det intelligenta parkeringssystemet. När kontrollen avslutas blinkar indika-
torn en kort stund och slocknar sedan.
n Toyotas parkeringssenso rer, snabbmeddelande
Om PKSB (intelligent autobroms) känner av ett hinder medan det intelli-
genta parkeringssystemet är aktiverat visas displayen för Toyota parke-
ringsassistans automatiskt på vägledningsskärmen ( sid. 360), oavsett
om PKSB (intelligent autobroms) är påslagen eller avstängd. ( sid. 360)
n Om bilens hastighet är nära att överskrida hastighetsgränsen under as-
sistansen
En summerton hörs och ett meddelande som visar att körhastigheten
eventuellt överskrider gränsen för funktionen. Trampa genast på broms-
pedalen för att sakta in bilen när ett meddelande visas. Om bilen fortsätter
att accelerera stängs assistansen av när bilen har överskridit en viss has-
tighet. ( sid. 431)
OM10566SE.book Page 407 Wednesday, February 3, 2021 5:44 PM

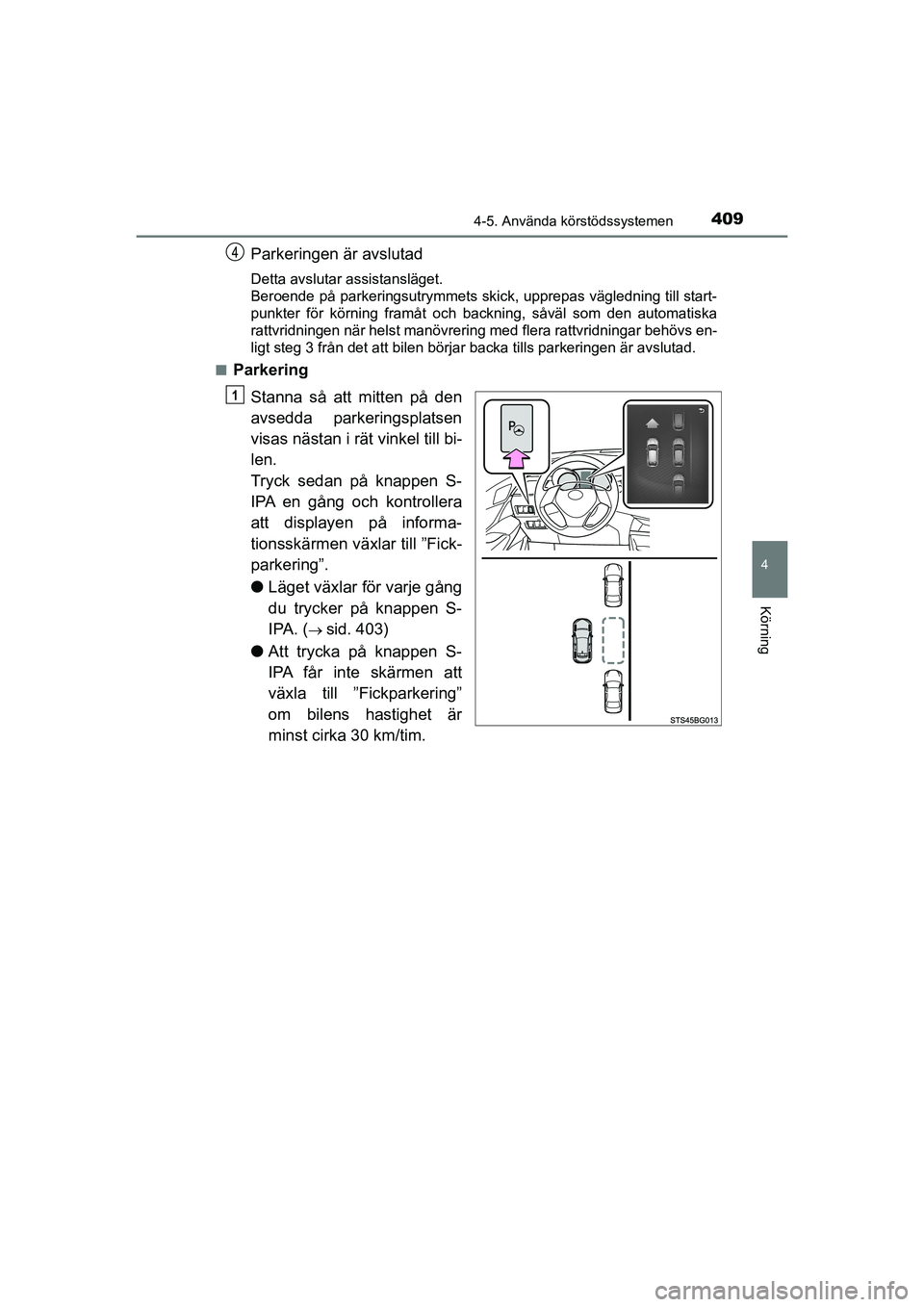

4094-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
Parkeringen är avslutad
Detta avslutar assistansläget.
Beroende på parkeringsutrymmets skick, upprepas vägledning till start-
punkter för körning framåt och backning, såväl som den automatiska
rattvridningen när helst manövrering med flera rattvridningar behövs en-
ligt steg 3 från det att bilen börjar backa tills parkeringen är avslutad.
n
Parkering
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till bi-
len.
Tryck sedan på knappen S-
IPA en gång och kontrollera
att displayen på informa-
tionsskärmen växlar till ”Fick-
parkering”.
lLäget växlar för varje gång
du trycker på knappen S-
IPA. (
sid. 403)
l Att trycka på knappen S-
IPA får inte skärmen att
växla till ”Fickparkering”
om bilens hastighet är
minst cirka 30 km/tim.
1
OM10566SE.book Page 409 Wednesday, February 3, 2021 5:44 PM

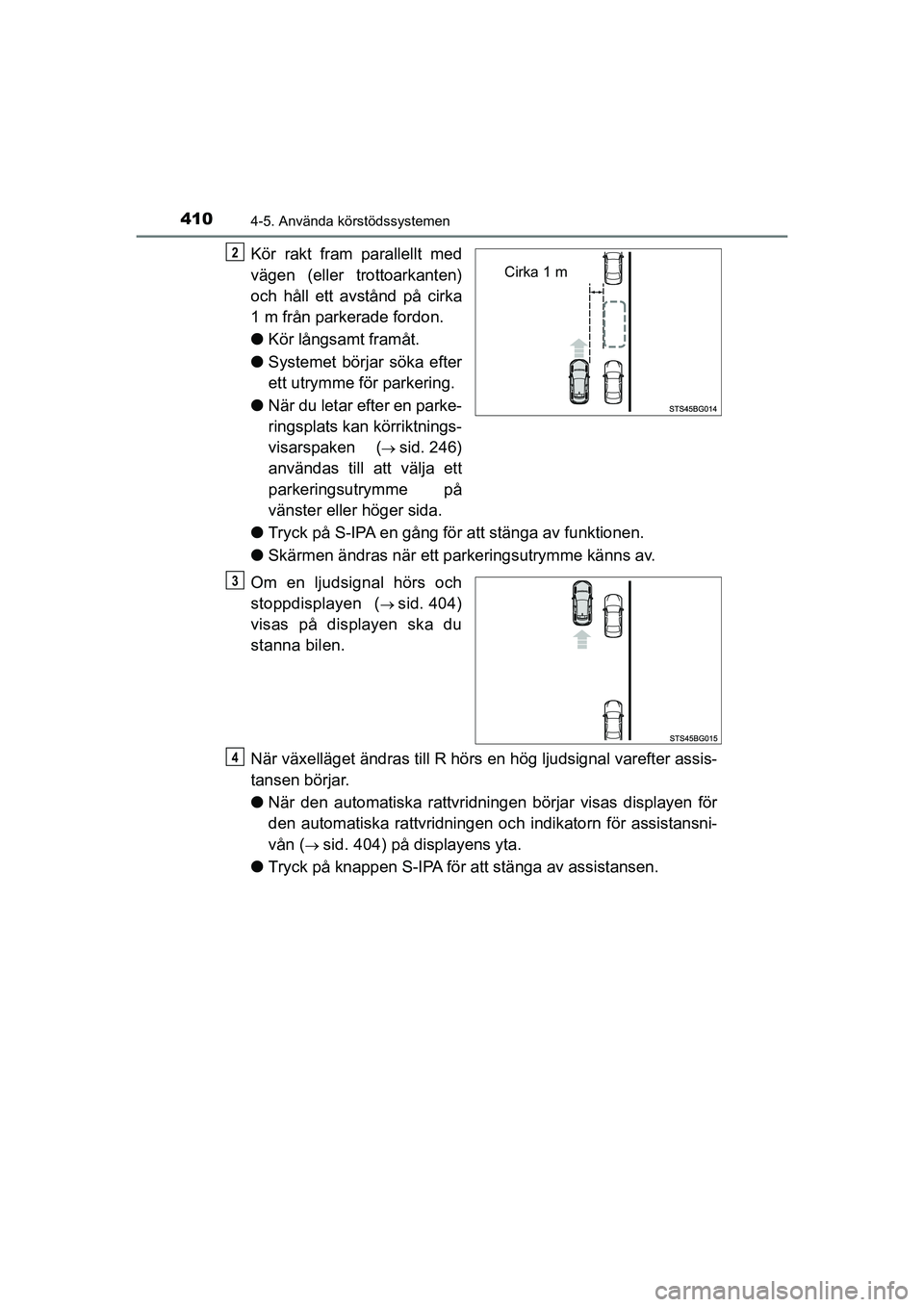

4104-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Kör rakt fram parallellt med
vägen (eller trottoarkanten)
och håll ett avstånd på cirka
1 m från parkerade fordon.
lKör långsamt framåt.
l Systemet börjar söka efter
ett utrymme för parkering.
l När du letar efter en parke-
ringsplats kan körriktnings-
visarspaken (
sid. 246)
användas till att välja ett
parkeringsutrymme på
vänster eller höger sida.
l Tryck på S-IPA en gång för att stänga av funktionen.
l Skärmen ändras när ett parkeringsutrymme känns av.
Om en ljudsignal hörs och
stoppdisplayen (
sid. 404)
visas på displayen ska du
stanna bilen.
När växelläget ändras t ill R hörs en hög ljudsignal varefter assis-
tansen börjar.
l När den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen oc h indikatorn för assistansni-
vån (
sid. 404) på displayens yta.
l Tryck på knappen S-IPA för att stänga av assistansen.
Cirka 1 m
2
3
4
OM10566SE.book Page 410 Wednesday, February 3, 2021 5:44 PM

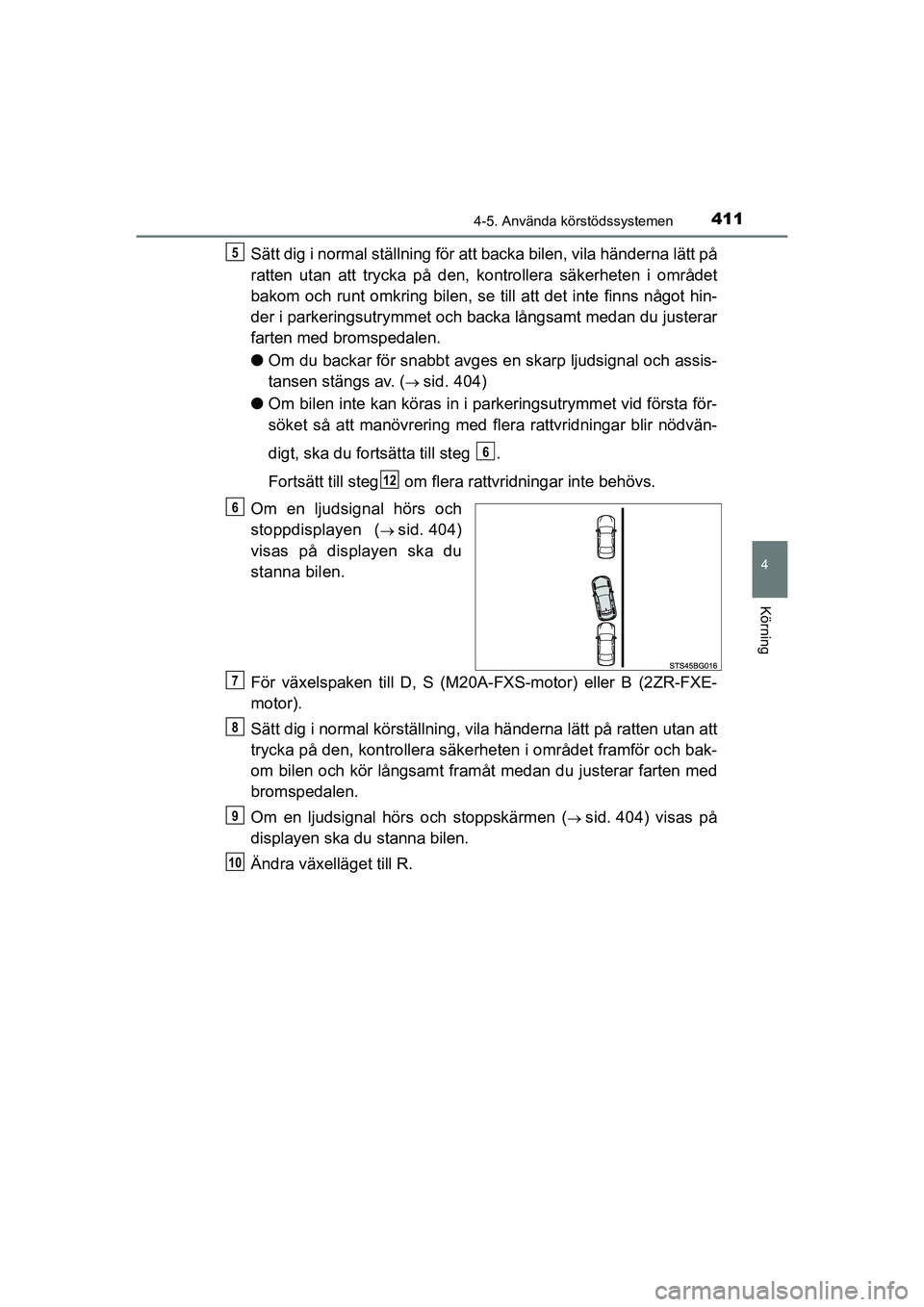

4114-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
Sätt dig i normal ställning för att backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
l Om du backar för snabbt avges en skarp ljudsignal och assis-
tansen stängs av. (
sid. 404)
l Om bilen inte kan köras in i pa rkeringsutrymmet vid första för-
söket så att manövrering med fler a rattvridningar blir nödvän-
digt, ska du fort sätta till steg .
Fortsätt till steg om flera rattvridningar inte behövs.
Om en ljudsignal hörs och
stoppdisplayen (
sid. 404)
visas på displayen ska du
stanna bilen.
För växelspaken till D, S (M20A- FXS-motor) eller B (2ZR-FXE-
motor).
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och bak-
om bilen och kör långsamt framåt medan du justerar farten med
bromspedalen.
Om en ljudsignal hörs och stoppskärmen (
sid. 404) visas på
displayen ska du stanna bilen.
Ändra växelläget till R.
5
6
12
6
7
8
9
10
OM10566SE.book Page 411 Wednesday, February 3, 2021 5:44 PM

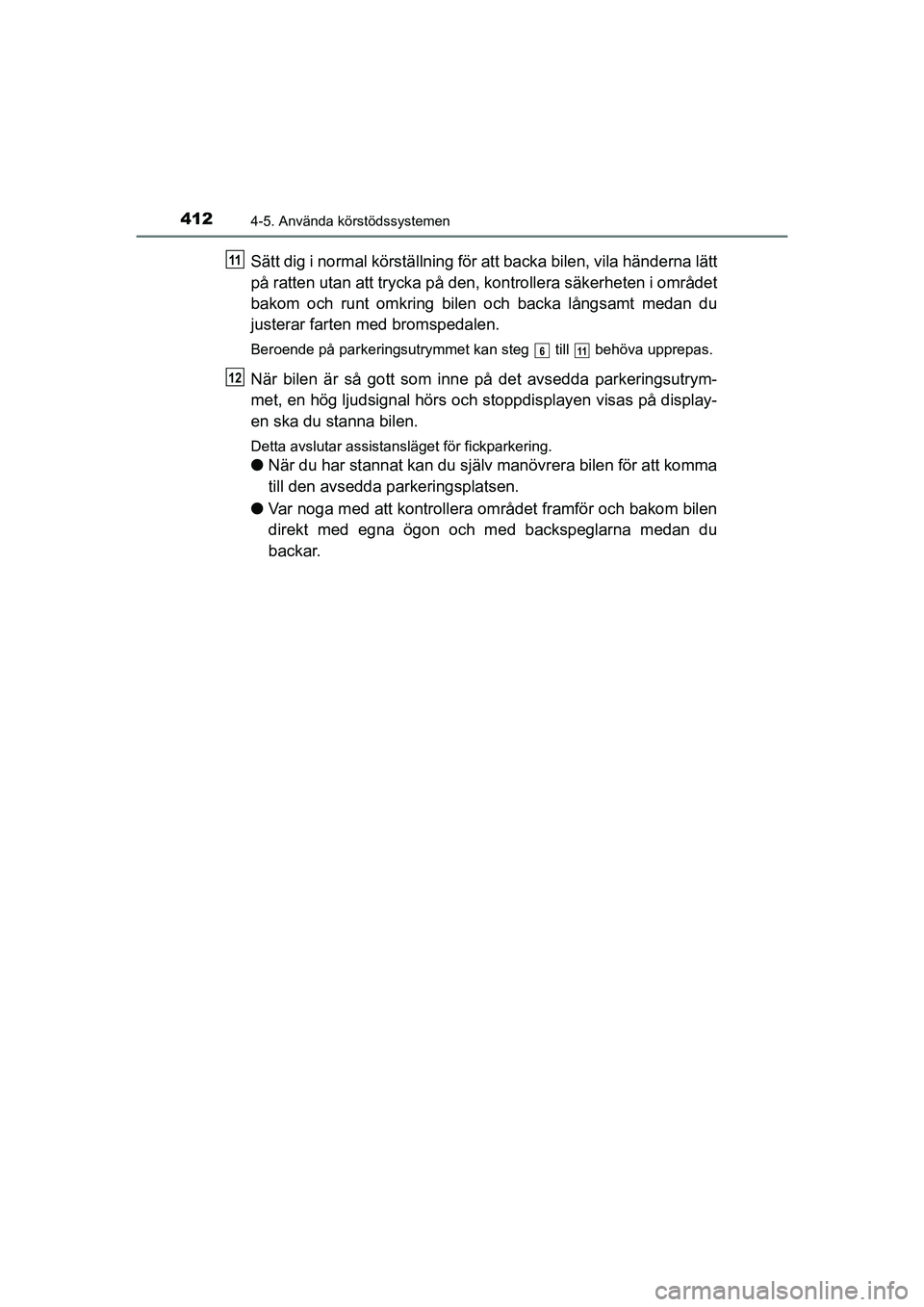

4124-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
När bilen är så gott som inne på det avsedda parkeringsutrym-
met, en hög ljudsignal hörs och stoppdisplayen visas på display-
en ska du stanna bilen.
Detta avslutar assistansläget för fickparkering.
l När du har stannat kan du själv manövrera bilen för att komma
till den avsedda parkeringsplatsen.
l Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
11
611
12
OM10566SE.book Page 412 Wednesday, February 3, 2021 5:44 PM

4134-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
nFörutsättningar för fickpa rkering med assisterat läge
l För att kunna använda assistansläget för fickparkering ska du köra lång-
samt (med en hastighet som gör att du kan stanna bilen snabbt), parallellt
med vägen (eller trottoarkanten) medan du håller att avstånd på cirka 1 m till
andra parkerade bilar.
l Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/
tim
l Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(  sid. 439) och vägledning kan inte genomföras.
l Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan fickparkering med assistans inte genomföras.
l Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
fickparkering i assisterat läge inte genomföras.
l Vägledningen fortsätter tills bilens hastighet motsvarar eller överskrider cir-
ka 30 km/tim, annars stängs funktionen av med knappen S-IPA.
n Inställning för trycknin g på knappen S-IPA
I följande fall kan det assisterade läget fungera under stegen för att parkera i
assisterat läge för fickparkering. I dessa fall ska du följa parkeringsanvisning-
arna enligt informationen på informationsdisplayen.
l I steg trycks knappen S-IPA in när du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen S-IPA medan bilen är i rörelse kan du
välja ”Fickparkering” och fortsätta till steg om bilen inte har stannats i
steg .
l Bilen flyttas till läget i steg utan att knappen S-IPA har tryckts in. Knap-
pen S-IPA trycks in när växelläget har ändrats till R.
1
1
2
3
OM10566SE.book Page 413 Wednesday, February 3, 2021 5:44 PM

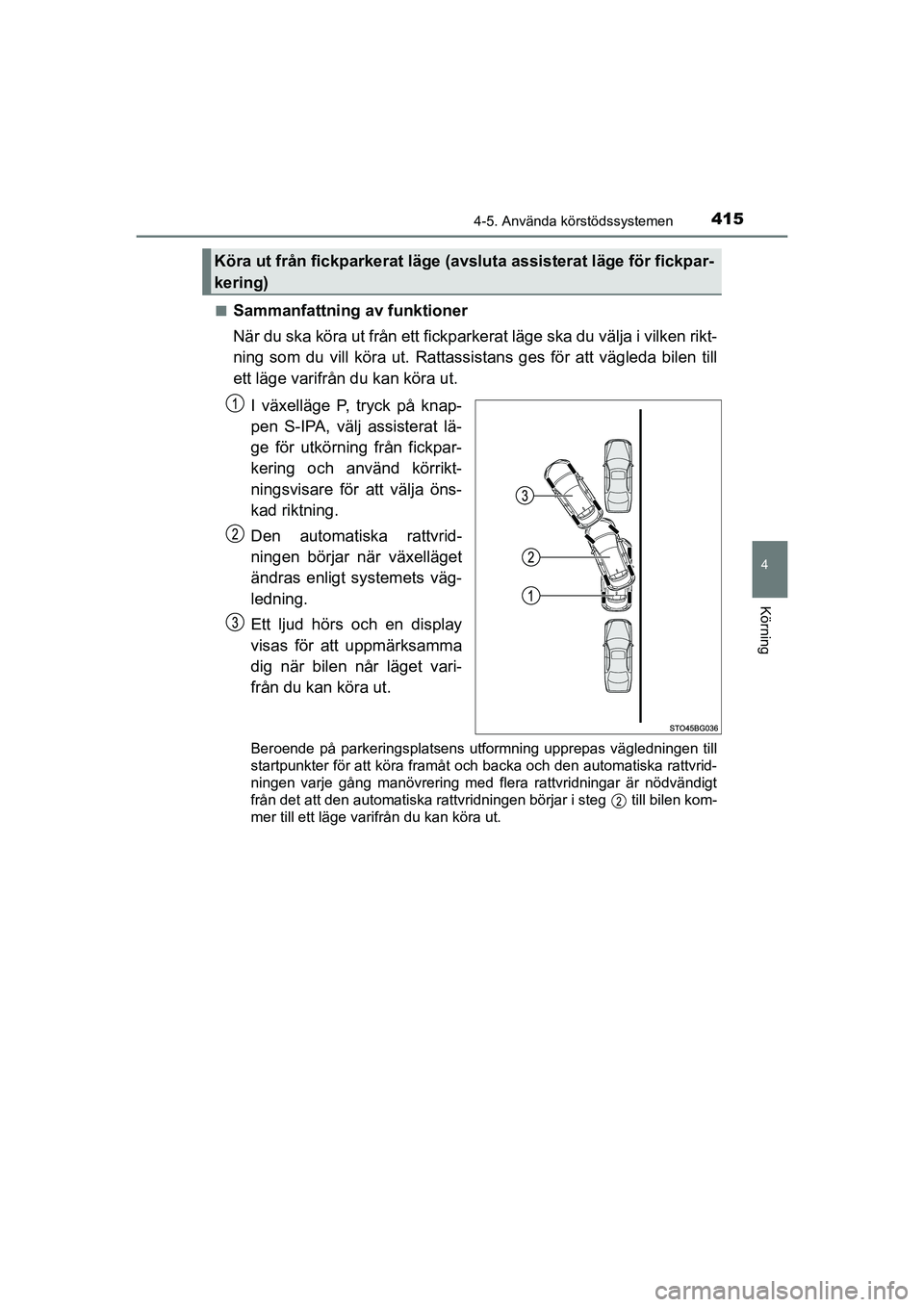

4154-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Sammanfattning av funktioner
När du ska köra ut från ett fickparkerat läge ska du välja i vilken rikt-
ning som du vill köra ut. Rattassis
tans ges för att vägleda bilen till
ett läge varifrån du kan köra ut.
I växelläge P, tryck på knap-
pen S-IPA, välj assisterat lä-
ge för utkörning från fickpar-
kering och använd körrikt-
ningsvisare för att välja öns-
kad riktning.
Den automatiska rattvrid-
ningen börjar när växelläget
ändras enligt systemets väg-
ledning.
Ett ljud hörs och en display
visas för att uppmärksamma
dig när bilen når läget vari-
från du kan köra ut.
Beroende på parkeringsplatsens utformning upprepas vägledningen till
startpunkter för att köra framåt och backa och den automatiska rattvrid-
ningen varje gång manövrering med flera rattvridningar är nödvändigt
från det att den automatiska rattvridningen börjar i steg till bilen kom-
mer till ett läge varifrån du kan köra ut.
Köra ut från fickparkerat läge (avsluta assisterat läge för fickpar-
kering)
OM10566SE.book Page 415 Wednesday, February 3, 2021 5:44 PM
