6496-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
VÝSTRAHA
■Vybratá batéria a iné súčasti
Tieto súčasti sú malé a ak sú prehltnuté deťmi, môžu spôsobiť u dusenie.
Chráňte pred deťmi. Ich nedodržanie by mohlo viesť ku smrteľnému alebo k váž-
nemu zraneniu.
■ Certifikácia pre lítiovú batériu
VÝSTRAHA:
AK JE BATÉRIA NAHRADENÁ NESPRÁVNYM TYPOM, HROZÍ NEBEZ-
PEČENSTVO VÝBUCHU.
POUŽITÉ BATÉRIE ZLIKVIDUJTE PODĽA POKYNOV.
UPOZORNENIE
■ Pre normálnu činnosť po výmene batérie
Dodržujte nasledujúce pokyny, aby ste zabránili nehodám:
● Vždy pracujte so suchými rukami.
Vlhkosť môže spôsobiť koróziu batérie.
● Nedotýkajte sa ani nehýbte s inými súčasťami vo vnútri diaľkového ovlá-
dania.
● Neohýbajte žiadny z kontaktov batérie.

6506-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
Kontrola a výmena poistiek
Vypnite spínač POWER.
Otvorte kryt poistkovej skrinky.
Motorový priestor: poi stková skrinka typu A
Pri zatlačení 2 západok zdvihnite
kryt hore.
Keď zatvárate kryt, uistite sa, že sú
2 západky zaistené.
Motorový priestor poistková sk rinka typu B (motor 2ZR-FXE)
Pri zatlačení 3 západok zdvihnite
kryt hore.
Keď zatvárate kryt, uistite sa, že sú
3 západky zaistené.
Motorový priestor poistková sk rinka typu B (motor M20A-FXS)
Pri zatlačení 3 západok zdvihnite
kryt hore.
Keď zatvárate kryt, uistite sa, že sú
3 západky zaistené.
Ak niektorá z elektrických súč astí nefunguje, môže mať prepálenú
poistku. Ak sa to stane, skontrolujte a vymeňte poistku, ak je to
potrebné.
1
2

6516-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
Motorový priestor poistková skrinka typu B (motor 2ZR-FXE)
Odstráňte kryt.
Keď inštalujete kryt, uistite sa, že je
západka zaistená.
Batožinový priestor (motor M20A-FXS)
Odstráňte podlahovú dosku
( S.569)
Pri zatlačení západky zdvihnite kryt
hore.
Keď zatvárate kryt, uistite sa, že je
západka zaistená.
Ľavá strana prístrojového panelu (v ozidlá s ľavostranným riadením)
Odstráňte veko.
Pri vyberaní alebo nasadzovaní
stlačte západku.

6526-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
Ľavá strana prístrojového panelu (vozidlá s pravostranným riadením)
Vyberte kryt a veko.
Zatlačte výstupok dovnútra
a odstráňte kryt.
Odstráňte veko.
Pri vyberaní alebo nasadzovaní
stlačte západku.
Vyberte poistku vyťahovákom.
Vyťahovákom je možné vyberať iba poistky typu A.
3
Motor 2ZR-FXEMotor M20A-FXS

6536-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Okrem typu E:
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej h odnoty.
Prúdovú hodnotu nájdete na veku poistkovej skrinky.
Ty p E :
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
4
Ty p ATy p B
Ty p CTy p D
Ty p E

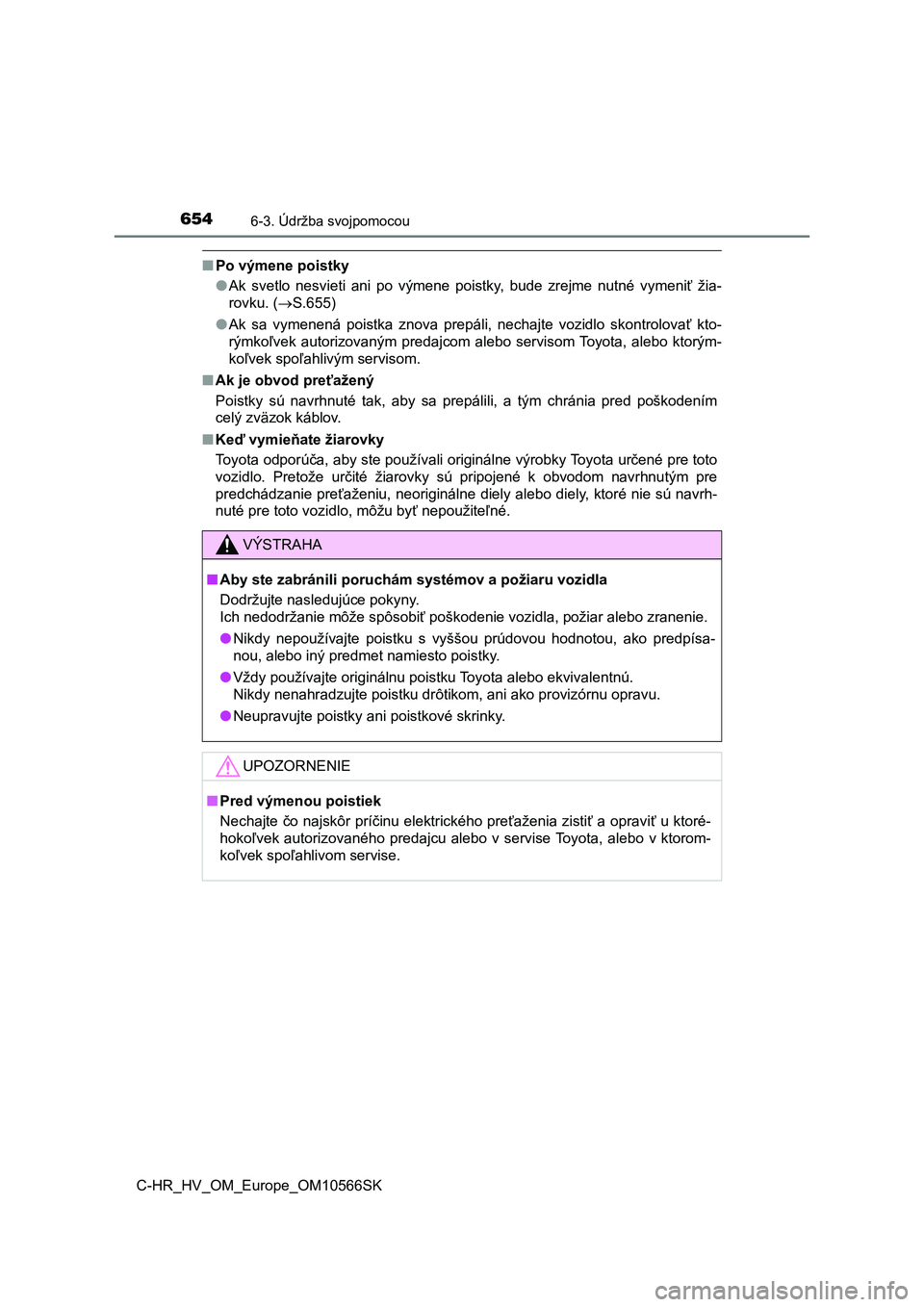

6546-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
■Po výmene poistky
● Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. ( S.655)
● Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo ktorým-
koľvek spoľahlivým servisom.
■ Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili, a tým chránia pred poškodením
celý zväzok káblov.
■ Keď vymieňate žiarovky
Toyota odporúča, aby ste používali originálne výrobky Toyota ur čené pre toto
vozidlo. Pretože určité žiarovky sú pripojené k obvodom navrhnu tým pre
predchádzanie preťaženiu, neorigi nálne diely alebo diely, ktoré nie sú navrh-
nuté pre toto vozidlo, môžu byť nepoužiteľné.
VÝSTRAHA
■ Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť poškodenie vozidla, požiar alebo zranenie.
● Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
● Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu .
● Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a op raviť u ktoré-
hokoľvek autorizovaného predajcu alebo v servise Toyota, alebo v ktorom-
koľvek spoľahlivom servise.

6556-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S.778)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca ale bo servis Toyota, alebo ktorý-
koľvek spoľahlivý servis.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Predné smerové svetlá (typ so žiarovkou)
Predné hmlové svetlá (ak sú v o výbave u typu so žiarovkou)
Bočné smerové svetlá

6566-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
■Vzadu
Zadné smerové svetlá (typ so žiarovkou)
Brzdové/koncové svetlá (typ so žiarovkou)
Cúvacie svetlá (typ so žiarovkou)
Osvetlenie evidenčného čísla
Zadné hmlové svetlo (typ so žiarovkou)

6576-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
■Predné hmlové svetlá (ak sú vo výbave u typu so žiarovkou)
Odstráňte 2 skrutky a príchyt-
ky a čiastočne vyberte vložku
blatníka.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Otočte pätku žiarovky doľava,
a vyberte ju.
Výmena žiaroviek
1
2
3

6586-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju. Otoč-
te pätku žiarovky doprava a zais-
tite ju.
Nasaďte konektor.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Nasaďte späť vložku blatníka
a namontujte 2 skrutky a prí-
chytku.
Uistite sa, že vložka blatníku je
upevnená k vnútrajšku blatníku.
4
5
6
