TOYOTA C-HR 2022 Brugsanvisning (in Danish)

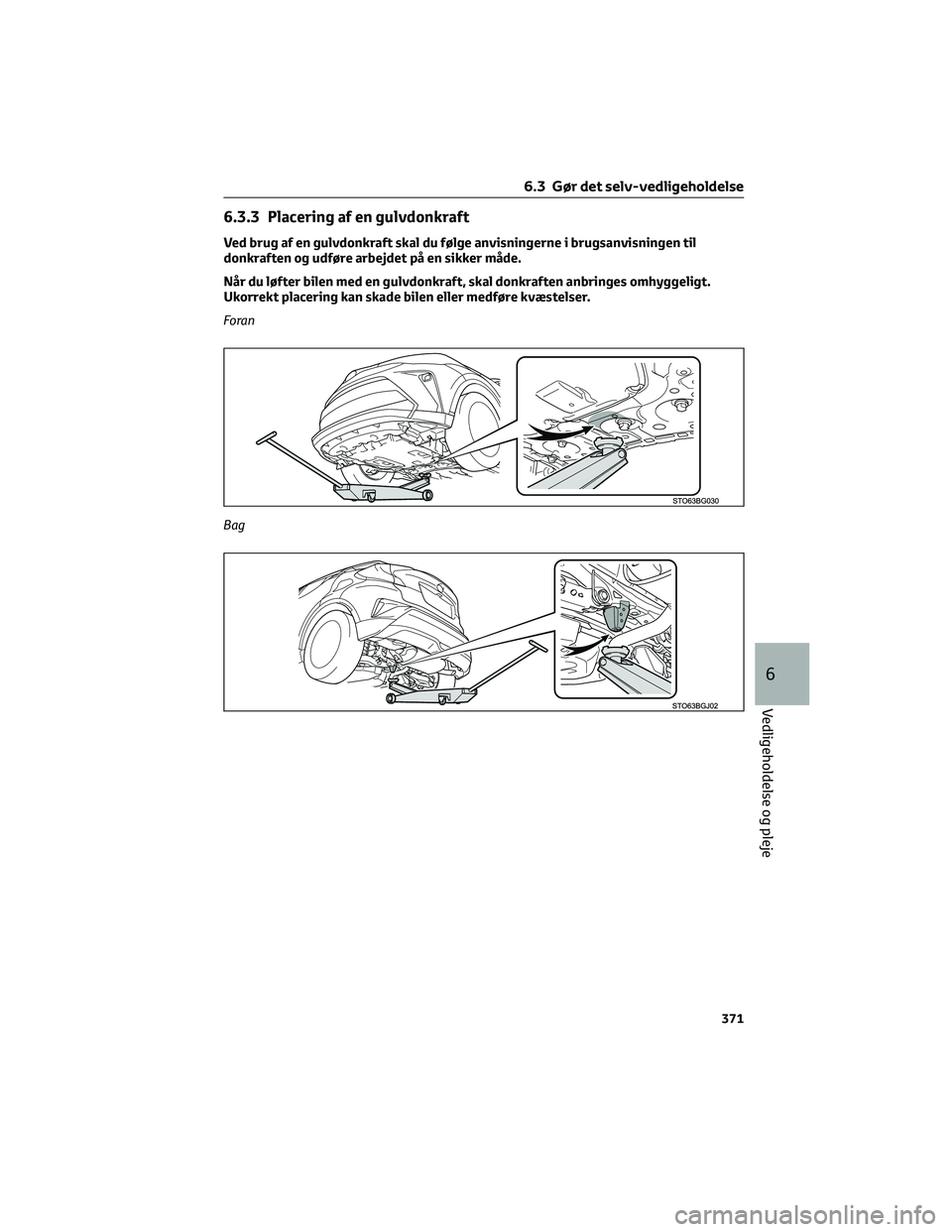

6.3.3 Placering af en gulvdonkraft
Ved brug af en gulvdonkraft skal du følge anvisningerne i brugsanvisningen til
donkraften og udføre arbejdet på en sikker måde.
Når du løfter bilen med en gulvdonkraft, skal donkraften anbringes omhyggeligt.
Ukorrekt placering kan skade bilen eller medføre kvæstelser.
Foran
Bag
6.3 Gør det selv-vedligeholdelse
371
6
Vedligeholdelse og pleje

6.3.4 Motorrum
2ZR-FXE-motor
1Sprinklervæskebeholder (→S. 379)
2Beholder til kølervæske (→S. 375)
3Sikringsbokse (→S. 403)
4Oliemålepind (→S. 373)
5Påfyldningsdæksel til motorolie
(→S. 374)
6Kølervæskebeholder til elstyreenhed
(→S. 375)
712-voltsbatteri (→S. 377)
8Køler (→S. 377)
9Kondensator (→S. 377)
10Elektriske køleblæsere
6.3 Gør det selv-vedligeholdelse
372

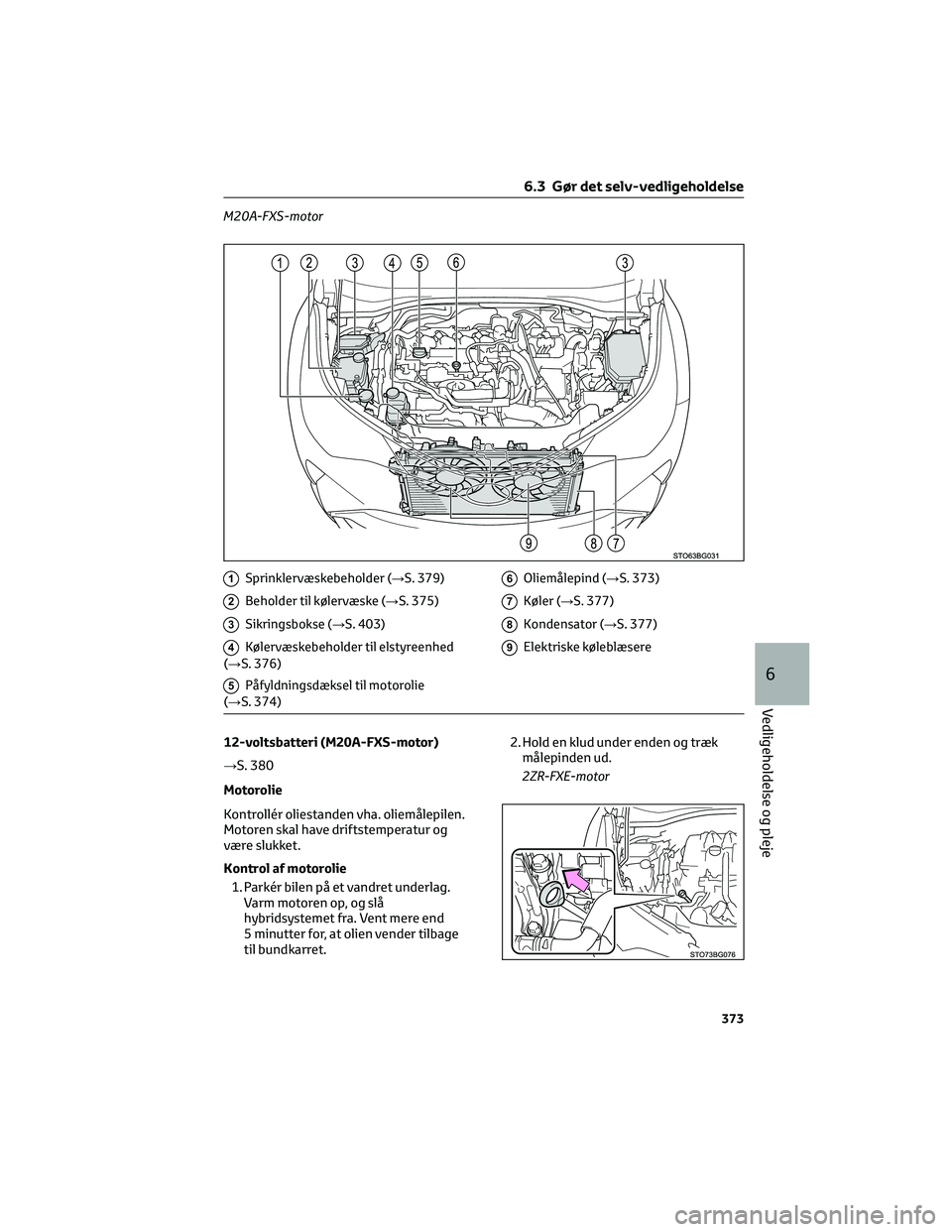

M20A-FXS-motor
1Sprinklervæskebeholder (→S. 379)
2Beholder til kølervæske (→S. 375)
3Sikringsbokse (→S. 403)
4Kølervæskebeholder til elstyreenhed
(→S. 376)
5Påfyldningsdæksel til motorolie
(→S. 374)
6Oliemålepind (→S. 373)
7Køler (→S. 377)
8Kondensator (→S. 377)
9Elektriske køleblæsere
12-voltsbatteri (M20A-FXS-motor)
→S. 380
Motorolie
Kontrollér oliestanden vha. oliemålepilen.
Motoren skal have driftstemperatur og
være slukket.
Kontrol af motorolie
1. Parkér bilen på et vandret underlag.
Varm motoren op, og slå
hybridsystemet fra. Vent mere end
5 minutter for, at olien vender tilbage
til bundkarret.2. Hold en klud under enden og træk
målepinden ud.
2ZR-FXE-motor
6.3 Gør det selv-vedligeholdelse
373
6
Vedligeholdelse og pleje

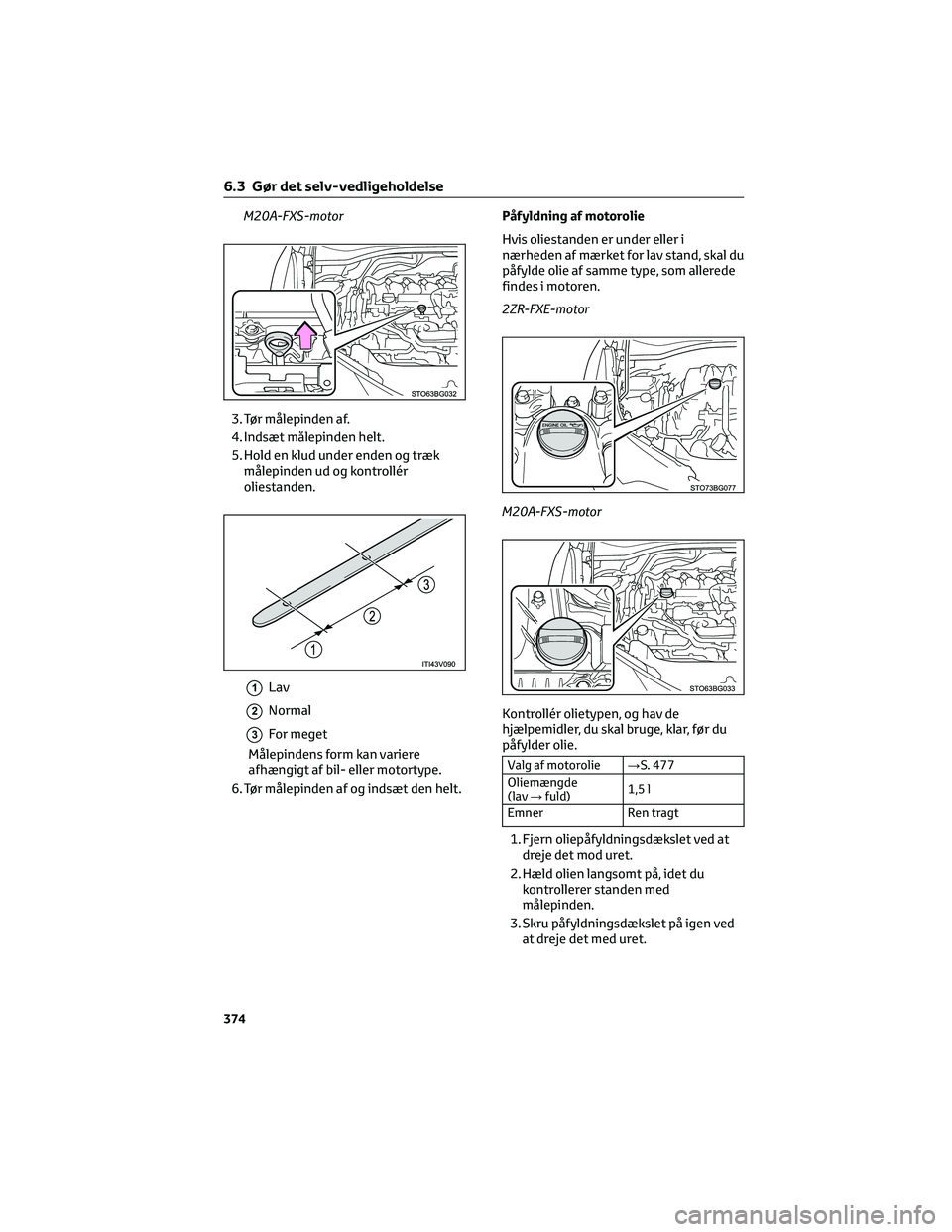

M20A-FXS-motor
3. Tør målepinden af.
4. Indsæt målepinden helt.
5. Hold en klud under enden og træk
målepinden ud og kontrollér
oliestanden.
1Lav
2Normal
3For meget
Målepindens form kan variere
afhængigt af bil- eller motortype.
6. Tør målepinden af og indsæt den helt.Påfyldning af motorolie
Hvis oliestanden er under eller i
nærheden af mærket for lav stand, skal du
påfylde olie af samme type, som allerede
findes i motoren.
2ZR-FXE-motor
M20A-FXS-motor
Kontrollér olietypen, og hav de
hjælpemidler, du skal bruge, klar, før du
påfylder olie.
Valg af motorolie→S. 477
Oliemængde
(lav→fuld)1,5 l
Emner Ren tragt
1. Fjern oliepåfyldningsdækslet ved at
dreje det mod uret.
2. Hæld olien langsomt på, idet du
kontrollerer standen med
målepinden.
3. Skru påfyldningsdækslet på igen ved
at dreje det med uret.
6.3 Gør det selv-vedligeholdelse
374

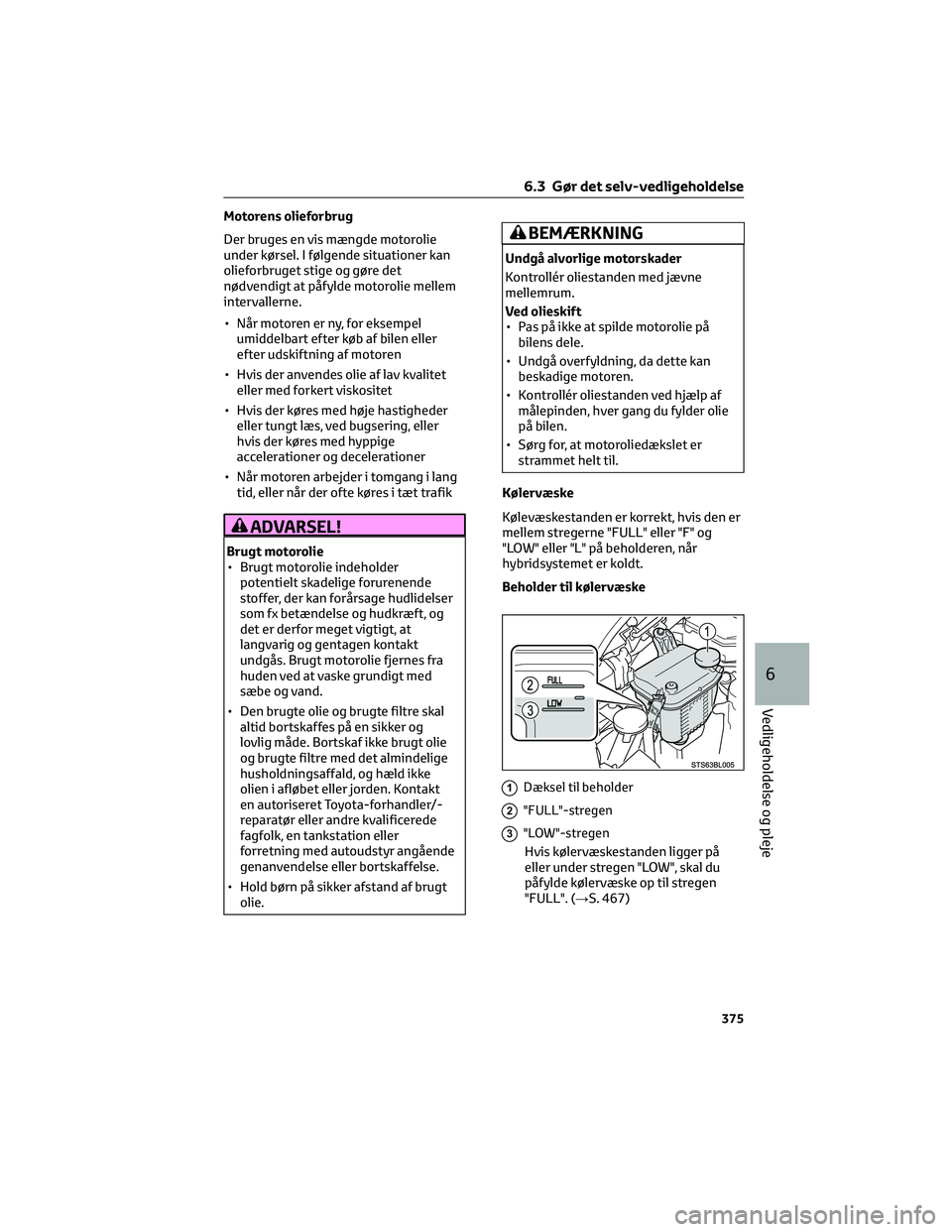

Motorens olieforbrug
Der bruges en vis mængde motorolie
under kørsel. I følgende situationer kan
olieforbruget stige og gøre det
nødvendigt at påfylde motorolie mellem
intervallerne.
• Når motoren er ny, for eksempel
umiddelbart efter køb af bilen eller
efter udskiftning af motoren
• Hvis der anvendes olie af lav kvalitet
eller med forkert viskositet
• Hvis der køres med høje hastigheder
eller tungt læs, ved bugsering, eller
hvis der køres med hyppige
accelerationer og decelerationer
• Når motoren arbejder i tomgang i lang
tid, eller når der ofte køres i tæt trafik
ADVARSEL!
Brugt motorolie
• Brugt motorolie indeholder
potentielt skadelige forurenende
stoffer, der kan forårsage hudlidelser
som fx betændelse og hudkræft, og
det er derfor meget vigtigt, at
langvarig og gentagen kontakt
undgås. Brugt motorolie fjernes fra
huden ved at vaske grundigt med
sæbe og vand.
• Den brugte olie og brugte filtre skal
altid bortskaffes på en sikker og
lovlig måde. Bortskaf ikke brugt olie
og brugte filtre med det almindelige
husholdningsaffald, og hæld ikke
olien i afløbet eller jorden. Kontakt
en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk, en tankstation eller
forretning med autoudstyr angående
genanvendelse eller bortskaffelse.
• Hold børn på sikker afstand af brugt
olie.
BEMÆRKNING
Undgå alvorlige motorskader
Kontrollér oliestanden med jævne
mellemrum.
Ved olieskift
• Pas på ikke at spilde motorolie på
bilens dele.
• Undgå overfyldning, da dette kan
beskadige motoren.
• Kontrollér oliestanden ved hjælp af
målepinden, hver gang du fylder olie
på bilen.
• Sørg for, at motoroliedækslet er
strammet helt til.
Kølervæske
Kølevæskestanden er korrekt, hvis den er
mellem stregerne "FULL" eller "F" og
"LOW" eller "L" på beholderen, når
hybridsystemet er koldt.
Beholder til kølervæske
1Dæksel til beholder
2"FULL"-stregen
3"LOW"-stregen
Hvis kølervæskestanden ligger på
eller under stregen "LOW", skal du
påfylde kølervæske op til stregen
"FULL". (→S. 467)
6.3 Gør det selv-vedligeholdelse
375
6
Vedligeholdelse og pleje

Kølervæskebeholder til elstyreenhed
2ZR-FXE-motor
M20A-FXS-motor
1Væskebeholder
2"FULL"- eller "F"-stregen
3"LOW"- eller "L"-stregen
Hvis væskestanden ligger på eller
under stregen "LOW" eller "L", skal der
påfyldes kølervæske op til stregen
"FULL" eller "F". (→S. 467)
Valg af kølervæske
Brug kun "Toyota Super Long Life
Coolant" eller en anden etylenglykol-
baseret kølervæske i høj kvalitet uden
silikat, amin, nitrit eller borat med
langtidsvirkende organisk syreteknologi.
"Toyota Super Long Life Coolant" er en
blanding af 50% kølervæske og 50%
demineraliseret vand.
(Minimumstemperatur: -35 °C)Kontakt en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk for yderligere
oplysninger om kølervæske.
Hvis kølervæskestanden falder kort tid
efter påfyldning
Foretag en visuel kontrol af køleren,
slangerne, dækslet til
kølervæskebeholderen til motoren/
elstyreenheden, afløbshanen og
vandpumpen. Hvis du ikke kan finde en
lækage, skal du få en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk til at teste dækslet
og kontrollere kølesystemet for lækage.
ADVARSEL!
Når hybridsystemet er meget varmt
Fjern ikke dækslerne til
kølervæskebeholderne for
motoren/elstyreenheden.
Kølesystemet kan være under tryk og
sprøjte varm kølervæske ud, hvis
dækslet fjernes, hvilket kan give
alvorlige skader som fx forbrændinger.
BEMÆRKNING
Ved påfyldning af kølervæske
Kølervæske er hverken rent vand eller
ufortyndet frostvæske. Den korrekte
blanding af vand og frostvæske skal
anvendes for at sikre korrekt smøring,
korrosionsbeskyttelse og køling.
Læs anvisningerne på frostvæsken eller
kølervæsken.
Hvis du spilder kølervæske
Sørg for at vaske det af med vand for at
undgå skader på dele eller lak.
6.3 Gør det selv-vedligeholdelse
376

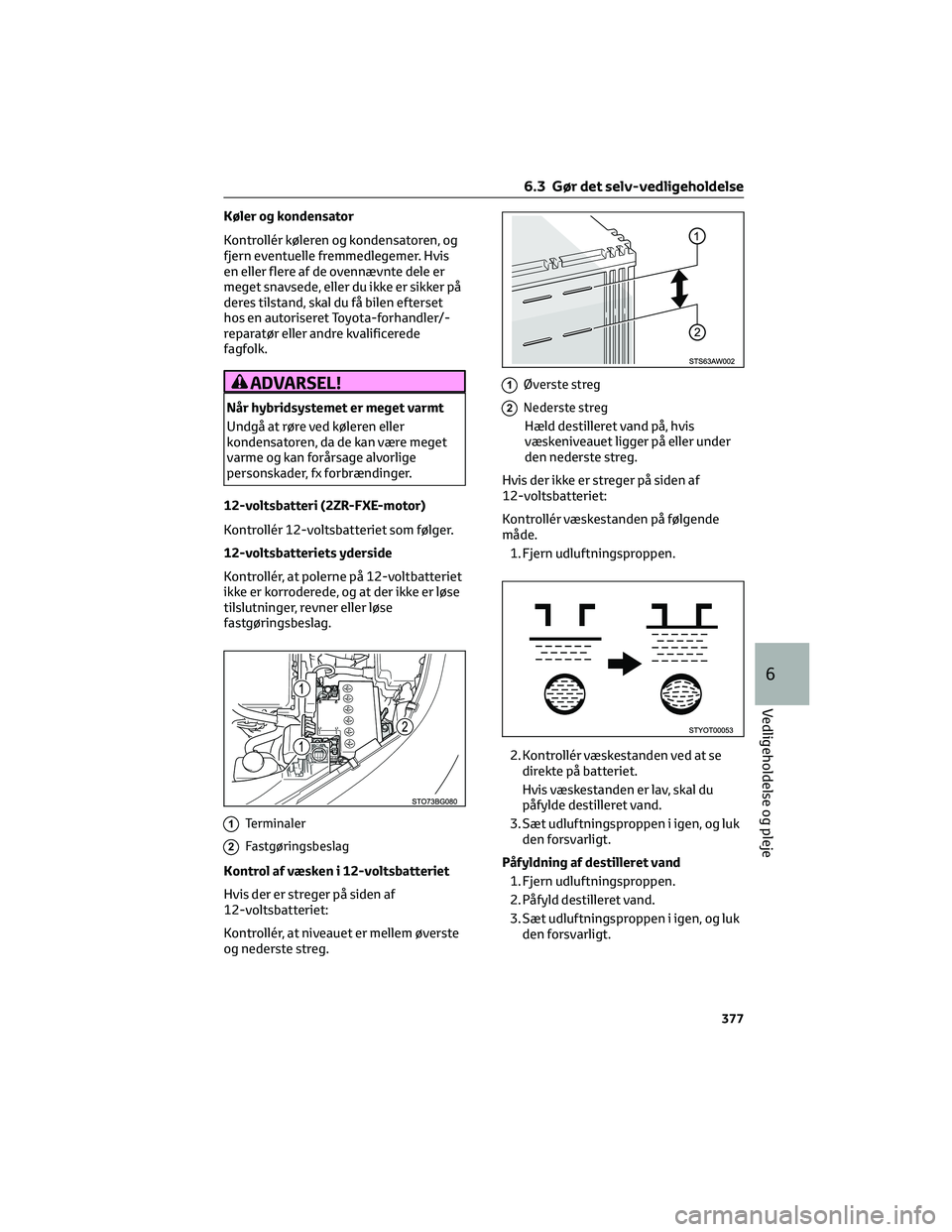

Køler og kondensator
Kontrollér køleren og kondensatoren, og
fjern eventuelle fremmedlegemer. Hvis
en eller flere af de ovennævnte dele er
meget snavsede, eller du ikke er sikker på
deres tilstand, skal du få bilen efterset
hos en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk.
ADVARSEL!
Når hybridsystemet er meget varmt
Undgå at røre ved køleren eller
kondensatoren, da de kan være meget
varme og kan forårsage alvorlige
personskader, fx forbrændinger.
12-voltsbatteri (2ZR-FXE-motor)
Kontrollér 12-voltsbatteriet som følger.
12-voltsbatteriets yderside
Kontrollér, at polerne på 12-voltbatteriet
ikke er korroderede, og at der ikke er løse
tilslutninger, revner eller løse
fastgøringsbeslag.
1Terminaler
2Fastgøringsbeslag
Kontrol af væsken i 12-voltsbatteriet
Hvis der er streger på siden af
12-voltsbatteriet:
Kontrollér, at niveauet er mellem øverste
og nederste streg.
1Øverste streg
2Nederste streg
Hæld destilleret vand på, hvis
væskeniveauet ligger på eller under
den nederste streg.
Hvis der ikke er streger på siden af
12-voltsbatteriet:
Kontrollér væskestanden på følgende
måde.
1. Fjern udluftningsproppen.
2. Kontrollér væskestanden ved at se
direkte på batteriet.
Hvis væskestanden er lav, skal du
påfylde destilleret vand.
3. Sæt udluftningsproppen i igen, og luk
den forsvarligt.
Påfyldning af destilleret vand
1. Fjern udluftningsproppen.
2. Påfyld destilleret vand.
3. Sæt udluftningsproppen i igen, og luk
den forsvarligt.
6.3 Gør det selv-vedligeholdelse
377
6
Vedligeholdelse og pleje

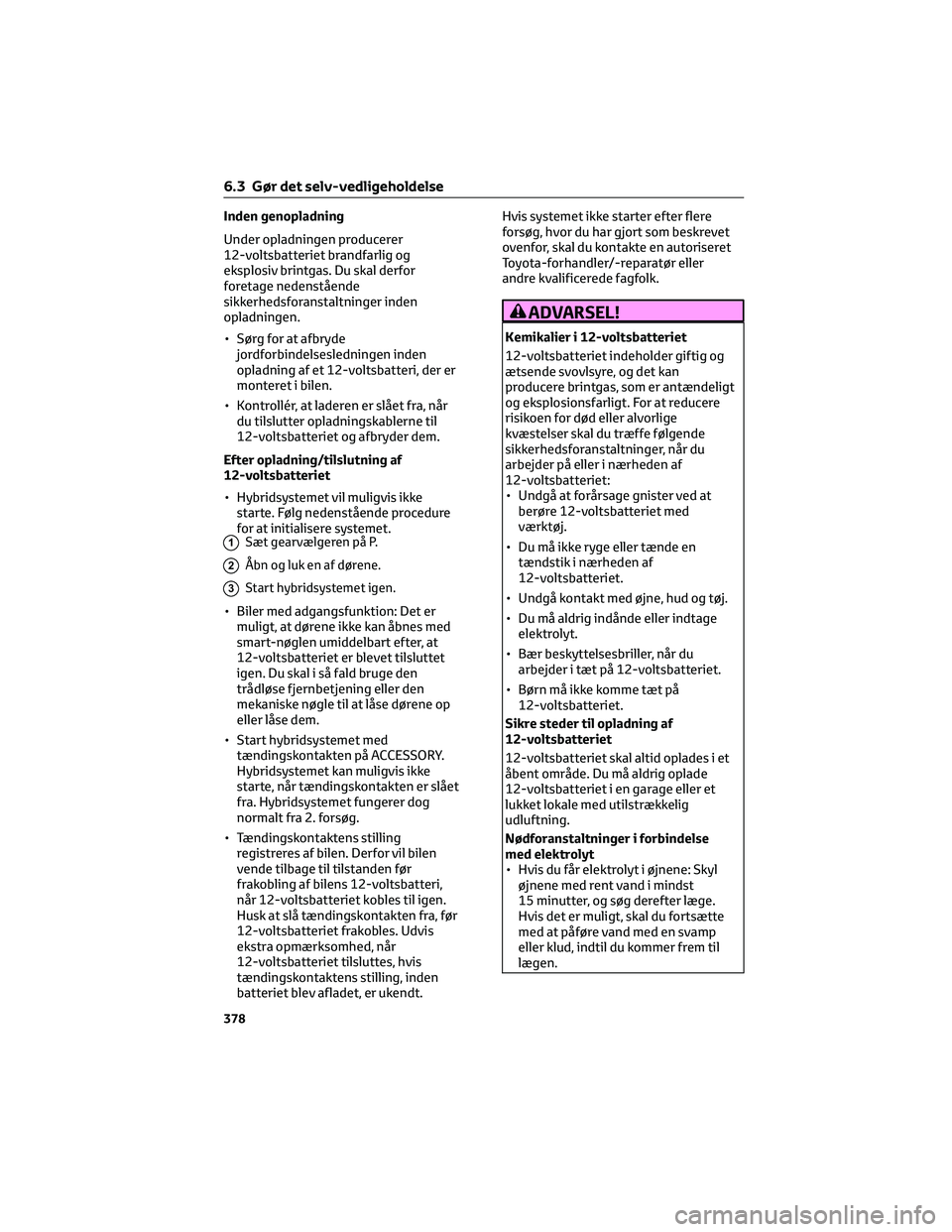

Inden genopladning
Under opladningen producerer
12-voltsbatteriet brandfarlig og
eksplosiv brintgas. Du skal derfor
foretage nedenstående
sikkerhedsforanstaltninger inden
opladningen.
• Sørg for at afbryde
jordforbindelsesledningen inden
opladning af et 12-voltsbatteri, der er
monteret i bilen.
• Kontrollér, at laderen er slået fra, når
du tilslutter opladningskablerne til
12-voltsbatteriet og afbryder dem.
Efter opladning/tilslutning af
12-voltsbatteriet
• Hybridsystemet vil muligvis ikke
starte. Følg nedenstående procedure
for at initialisere systemet.
1Sæt gearvælgeren på P.
2Åbn og luk en af dørene.
3Start hybridsystemet igen.
• Biler med adgangsfunktion: Det er
muligt, at dørene ikke kan åbnes med
smart-nøglen umiddelbart efter, at
12-voltsbatteriet er blevet tilsluttet
igen. Du skal i så fald bruge den
trådløse fjernbetjening eller den
mekaniske nøgle til at låse dørene op
eller låse dem.
• Start hybridsystemet med
tændingskontakten på ACCESSORY.
Hybridsystemet kan muligvis ikke
starte, når tændingskontakten er slået
fra. Hybridsystemet fungerer dog
normalt fra 2. forsøg.
• Tændingskontaktens stilling
registreres af bilen. Derfor vil bilen
vende tilbage til tilstanden før
frakobling af bilens 12-voltsbatteri,
når 12-voltsbatteriet kobles til igen.
Husk at slå tændingskontakten fra, før
12-voltsbatteriet frakobles. Udvis
ekstra opmærksomhed, når
12-voltsbatteriet tilsluttes, hvis
tændingskontaktens stilling, inden
batteriet blev afladet, er ukendt.Hvis systemet ikke starter efter flere
forsøg, hvor du har gjort som beskrevet
ovenfor, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
ADVARSEL!
Kemikalier i 12-voltsbatteriet
12-voltsbatteriet indeholder giftig og
ætsende svovlsyre, og det kan
producere brintgas, som er antændeligt
og eksplosionsfarligt. For at reducere
risikoen for død eller alvorlige
kvæstelser skal du træffe følgende
sikkerhedsforanstaltninger, når du
arbejder på eller i nærheden af
12-voltsbatteriet:
• Undgå at forårsage gnister ved at
berøre 12-voltsbatteriet med
værktøj.
• Du må ikke ryge eller tænde en
tændstik i nærheden af
12-voltsbatteriet.
• Undgå kontakt med øjne, hud og tøj.
• Du må aldrig indånde eller indtage
elektrolyt.
• Bær beskyttelsesbriller, når du
arbejder i tæt på 12-voltsbatteriet.
• Børn må ikke komme tæt på
12-voltsbatteriet.
Sikre steder til opladning af
12-voltsbatteriet
12-voltsbatteriet skal altid oplades i et
åbent område. Du må aldrig oplade
12-voltsbatteriet i en garage eller et
lukket lokale med utilstrækkelig
udluftning.
Nødforanstaltninger i forbindelse
med elektrolyt
• Hvis du får elektrolyt i øjnene: Skyl
øjnene med rent vand i mindst
15 minutter, og søg derefter læge.
Hvis det er muligt, skal du fortsætte
med at påføre vand med en svamp
eller klud, indtil du kommer frem til
lægen.
6.3 Gør det selv-vedligeholdelse
378

ADVARSEL!(Fortsat)

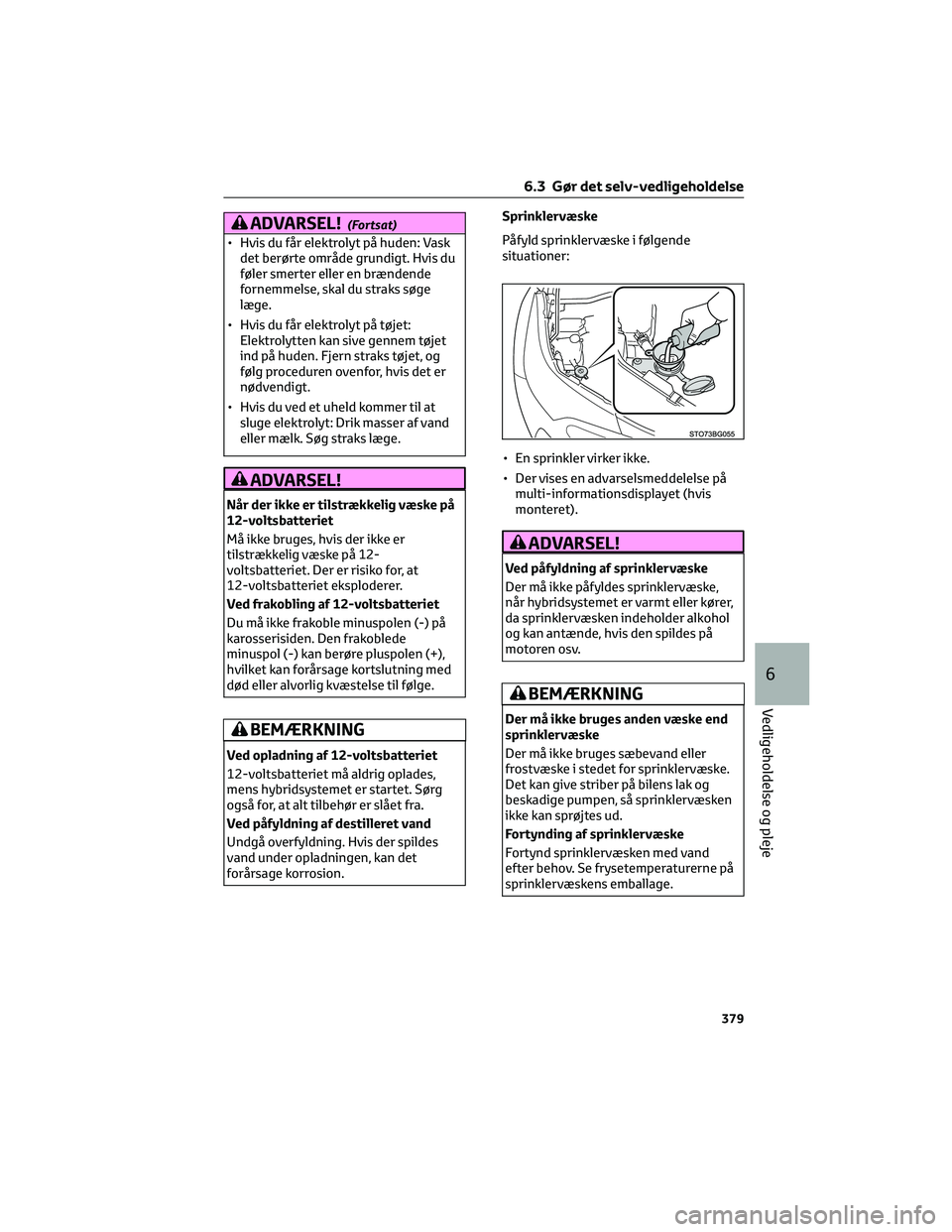

• Hvis du får elektrolyt på huden: Vask
det berørte område grundigt. Hvis du
føler smerter eller en brændende
fornemmelse, skal du straks søge
læge.
• Hvis du får elektrolyt på tøjet:
Elektrolytten kan sive gennem tøjet
ind på huden. Fjern straks tøjet, og
følg proceduren ovenfor, hvis det er
nødvendigt.
• Hvis du ved et uheld kommer til at
sluge elektrolyt: Drik masser af vand
eller mælk. Søg straks læge.
ADVARSEL!
Når der ikke er tilstrækkelig væske på
12-voltsbatteriet
Må ikke bruges, hvis der ikke er
tilstrækkelig væske på 12-
voltsbatteriet. Der er risiko for, at
12-voltsbatteriet eksploderer.
Ved frakobling af 12-voltsbatteriet
Du må ikke frakoble minuspolen (-) på
karosserisiden. Den frakoblede
minuspol (-) kan berøre pluspolen (+),
hvilket kan forårsage kortslutning med
død eller alvorlig kvæstelse til følge.
BEMÆRKNING
Ved opladning af 12-voltsbatteriet
12-voltsbatteriet må aldrig oplades,
mens hybridsystemet er startet. Sørg
også for, at alt tilbehør er slået fra.
Ved påfyldning af destilleret vand
Undgå overfyldning. Hvis der spildes
vand under opladningen, kan det
forårsage korrosion.Sprinklervæske
Påfyld sprinklervæske i følgende
situationer:
• En sprinkler virker ikke.
• Der vises en advarselsmeddelelse på
multi-informationsdisplayet (hvis
monteret).
ADVARSEL!
Ved påfyldning af sprinklervæske
Der må ikke påfyldes sprinklervæske,
når hybridsystemet er varmt eller kører,
da sprinklervæsken indeholder alkohol
og kan antænde, hvis den spildes på
motoren osv.
BEMÆRKNING
Der må ikke bruges anden væske end
sprinklervæske
Der må ikke bruges sæbevand eller
frostvæske i stedet for sprinklervæske.
Det kan give striber på bilens lak og
beskadige pumpen, så sprinklervæsken
ikke kan sprøjtes ud.
Fortynding af sprinklervæske
Fortynd sprinklervæsken med vand
efter behov. Se frysetemperaturerne på
sprinklervæskens emballage.
6.3 Gør det selv-vedligeholdelse
379
6
Vedligeholdelse og pleje

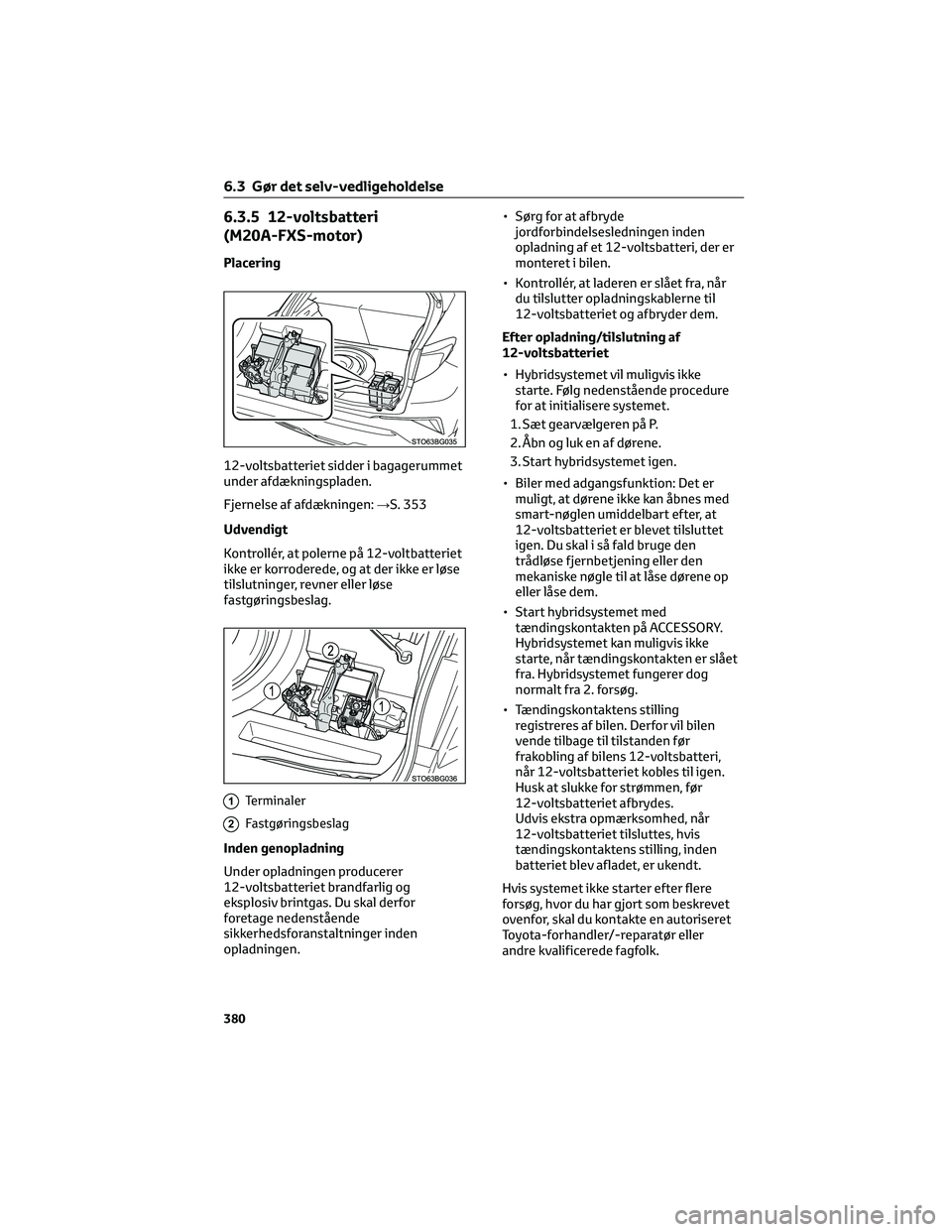

6.3.5 12-voltsbatteri
(M20A-FXS-motor)
Placering
12-voltsbatteriet sidder i bagagerummet
under afdækningspladen.
Fjernelse af afdækningen:→S. 353
Udvendigt
Kontrollér, at polerne på 12-voltbatteriet
ikke er korroderede, og at der ikke er løse
tilslutninger, revner eller løse
fastgøringsbeslag.
1Terminaler
2Fastgøringsbeslag
Inden genopladning
Under opladningen producerer
12-voltsbatteriet brandfarlig og
eksplosiv brintgas. Du skal derfor
foretage nedenstående
sikkerhedsforanstaltninger inden
opladningen.• Sørg for at afbryde
jordforbindelsesledningen inden
opladning af et 12-voltsbatteri, der er
monteret i bilen.
• Kontrollér, at laderen er slået fra, når
du tilslutter opladningskablerne til
12-voltsbatteriet og afbryder dem.
Efter opladning/tilslutning af
12-voltsbatteriet
• Hybridsystemet vil muligvis ikke
starte. Følg nedenstående procedure
for at initialisere systemet.
1. Sæt gearvælgeren på P.
2. Åbn og luk en af dørene.
3. Start hybridsystemet igen.
• Biler med adgangsfunktion: Det er
muligt, at dørene ikke kan åbnes med
smart-nøglen umiddelbart efter, at
12-voltsbatteriet er blevet tilsluttet
igen. Du skal i så fald bruge den
trådløse fjernbetjening eller den
mekaniske nøgle til at låse dørene op
eller låse dem.
• Start hybridsystemet med
tændingskontakten på ACCESSORY.
Hybridsystemet kan muligvis ikke
starte, når tændingskontakten er slået
fra. Hybridsystemet fungerer dog
normalt fra 2. forsøg.
• Tændingskontaktens stilling
registreres af bilen. Derfor vil bilen
vende tilbage til tilstanden før
frakobling af bilens 12-voltsbatteri,
når 12-voltsbatteriet kobles til igen.
Husk at slukke for strømmen, før
12-voltsbatteriet afbrydes.
Udvis ekstra opmærksomhed, når
12-voltsbatteriet tilsluttes, hvis
tændingskontaktens stilling, inden
batteriet blev afladet, er ukendt.
Hvis systemet ikke starter efter flere
forsøg, hvor du har gjort som beskrevet
ovenfor, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
6.3 Gør det selv-vedligeholdelse
380
