1592. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
IndicatoriPagine
Indicatore di direzione P. 322
Indicatore luce di coda P. 331
Indicatore fari abbaglianti P. 332
Indicatore “READY” P. 303
Indicatore faro fendinebbia (se presente) P. 341
Indicatore faro retronebbia P. 341
Indicatore abbaglianti automatici (se presente) P. 337
Indicatore freno di stazionamento P. 323

1602. Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegn eranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si ac cende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel si stema. Far
controllare il veicolo da un qualsiasi concessionario autorizza to Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: La luce si accende quando il sistema è spento.
*3: La spia lampeggia per segnalare che il sistema è in funzione.
*1, 2Indicatore sensore assistenza al parcheggio Toyota
DISATTIVATO (se presente) P. 4 5 4
*1, 2Indicatore PKSB OFF (se presente) P. 475
Indicatore S-IPA (se presente) P. 492
*1, 2Indicatore BSM DISATTIVATO (se presente) P. 435
*1Indicatore dello specchietto retrovisore esterno con
BSM (sugli specchietti retrovisori esterni)
(se presente)
P. 435,
466
*2Indicatore “RCTA OFF” (se presente) P. 466
Indicatore di sicurezza (sul pannello centrale) P. 129,
146
*1, 3Spia pattinamento P. 532
*1, 2Indicatore VSC disattivato P. 533
*1, 2Spia di avvertimento PCS (se presente) P. 367
*1Indicatore “PASSENGER AIR BAG” (sul pannello
centrale) (se presente) P. 55
IndicatoriPagine

1612. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
Indicatori e simboli visualizzati sul display multifunzione
IndicatoriPagine
*1, 2, 3
Indicatore del mantenimento dei freni attivo P. 328,
685
*1
Indicatore impianto di mantenimento freni in standby P. 328
*4
Indicatore LTA (se presente) P. 384,
684
Indicatore limitatore di velocità (se presente) P. 432
Indicatore regolatore della velocità di crociera P. 407,
425
Indicatore “SET” regolatore della velocità di crociera P. 407,
425
Indicatore regolatore della velocità di crociera a radar
(se presente) P. 4 0 7
Indicatore “SPORT” P. 430
Indicatore “ECO MODE” P. 430

1622. Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegn eranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si ac cende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel si stema. Far
controllare il veicolo da un qualsiasi concessionario autorizza to Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: La spia si illumina per segnalare che il sistema è in funzione .
*3: La spia lampeggia per segnalare un malfunzionamento.
*4: A seconda della condizione di funzionamento, il colore e l’accensione/
lampeggiamento della spia cambiano.
Indicatore EV P. 119
Indicatore modalità di guida EV P. 310
Indicatore di temperatura esterna bassa P. 164
IndicatoriPagine

1632. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
Simboli sul display multifunzionePagine
Spia di avvertimento del sistema di carica P. 681
Spia di avvertimento bassa pressione olio motore P. 681
Spia di avvertimento alta temperatura del refrigerante motore P. 686
Sistema di entrata e avviamento intelligente P. 303
Spia di avvertimento surriscaldamento sistema ibrido P. 759
Brake override system/controllo della coppia alla partenza P. 68 7
AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende all’avvio del sistema ibrido, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Far controllare il veic olo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro profes sionista
adeguatamente qualificato e attrezzato.

1642. Quadro strumenti
C-HR_HV_OM_Europe_OM10733L

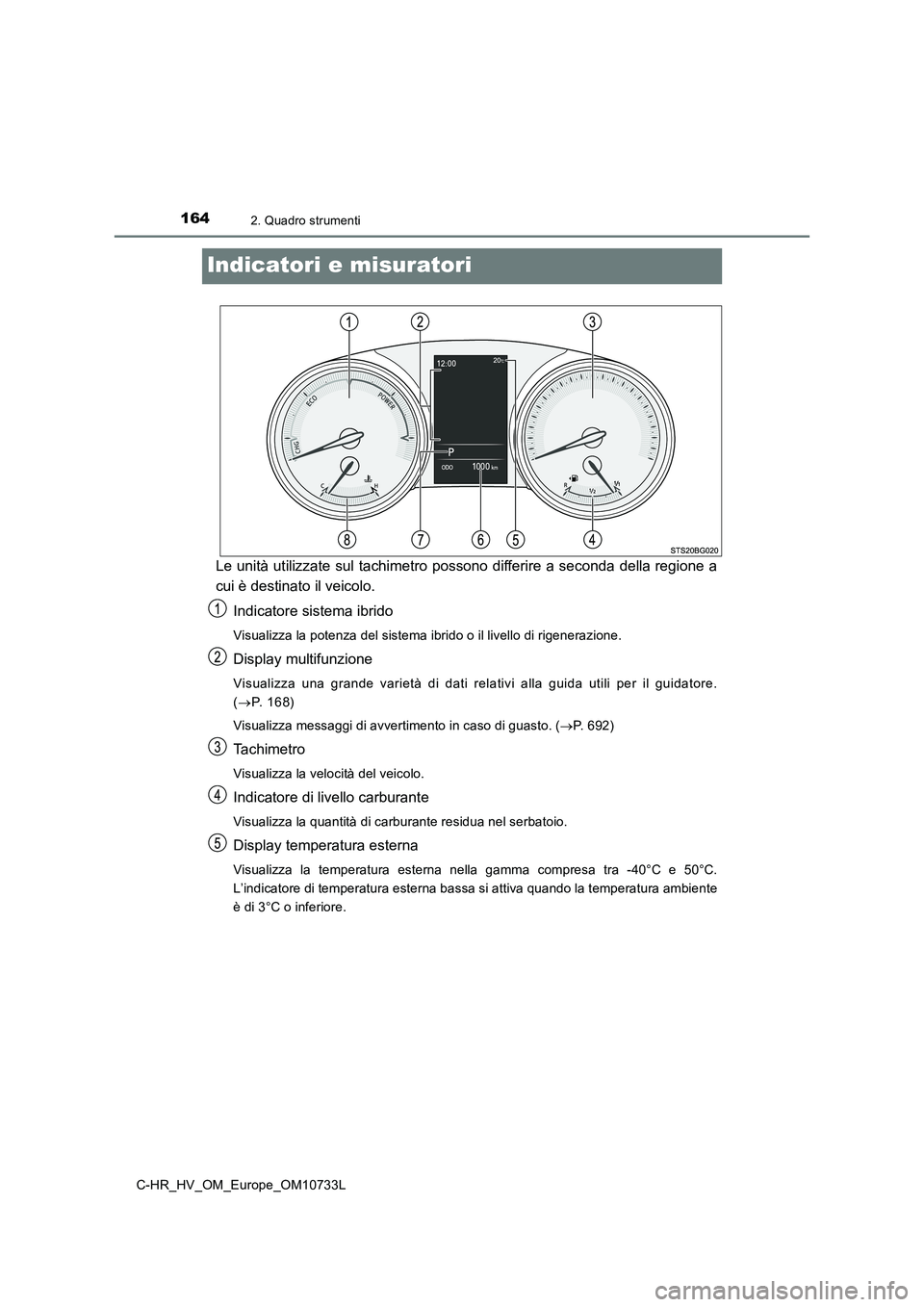

Indicatori e misuratori
Le unità utilizzate sul tachimetro possono differire a seconda della regione a
cui è destinato il veicolo.
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido o il livello di rigene razione.
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore.
( P. 1 6 8 )
Visualizza messaggi di avvertimento in caso di guasto. ( P. 6 9 2 )
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Display temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40°C e 50°C.
L’indicatore di temperatura esterna bassa si attiva quando la t emperatura ambiente
è di 3°C o inferiore.

1652. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L

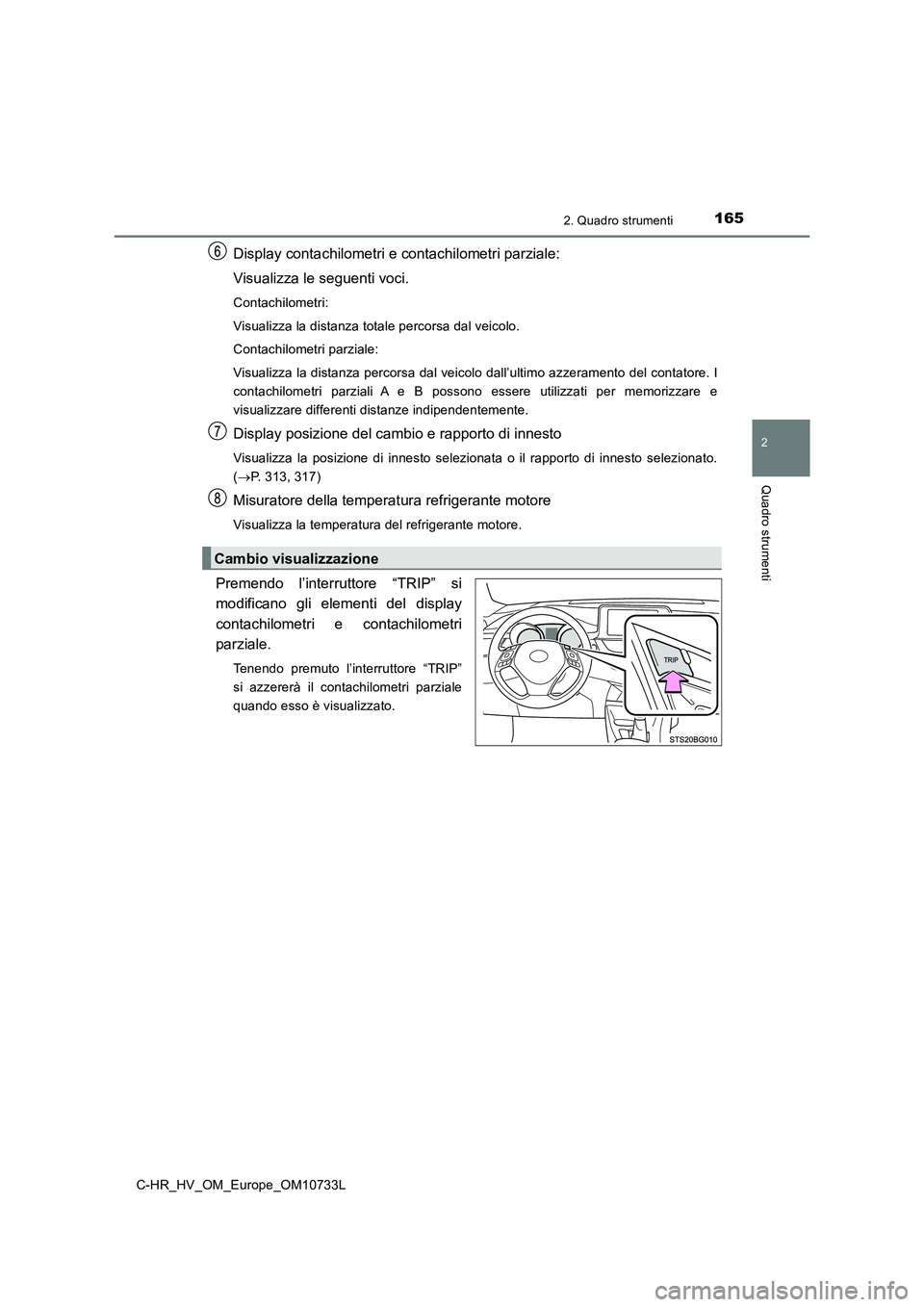

Display contachilometri e contachilometri parziale:
Visualizza le seguenti voci.
Contachilometri:
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale:
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeram ento del contatore. I
contachilometri parziali A e B possono essere utilizzati per me morizzare e
visualizzare differenti distanze indipendentemente.
Display posizione del cambio e rapporto di innesto
Visualizza la posizione di innesto selezionata o il rapporto di innesto selezionato.
( P. 313, 317)
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore.
Premendo l’interruttore “TRIP” si
modificano gli elementi del display
contachilometri e contachilometri
parziale.
Tenendo premuto l’interruttore “TRIP”
si azzererà il contachilometri parziale
quando esso è visualizzato.
Cambio visualizzazione

1662. Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
■I misuratori e il display si illuminano quando
L’interruttore POWER viene portato in modalità ON.
■ Indicatore sistema ibrido
Zona Eco
Mostra che il veicolo viene guidato in modo ecologico.
Zona Power
Mostra che la gamma di guida ecologica è stata superata (durant e la guida alla
massima potenza, ecc.)
● Nella situazione seguente, l’indicatore sistema ibrido non funziona.
• L’indicatore “READY” non è acceso.
• La leva del cambio è in una posizione P, R o N.
● Mantenendo l’ago dell’indicatore entro la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
● La zona Charge indica lo stato di rigenerazione*. L’energia rigenerata verrà utilizzata
per caricare la batteria ibrida (batteria di trazione).
*: Il termine “regeneration” utilizzato in questo manuale è rifer ito alla conversione
dell’energia creata dal movimento del veicolo in energia elettr ica.
Zona rigenerazione (Charge)
Mostra il recupero di energia ottenuto per
mezzo della frenata rigenerativa.
Zona Eco ibrida
Mostra che l’alimentazione a benzina non
viene utilizzata spesso.
Il motore a benzina si arresterà
automaticamente e si riavvierà in presenza
di varie condizioni.

1672. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L

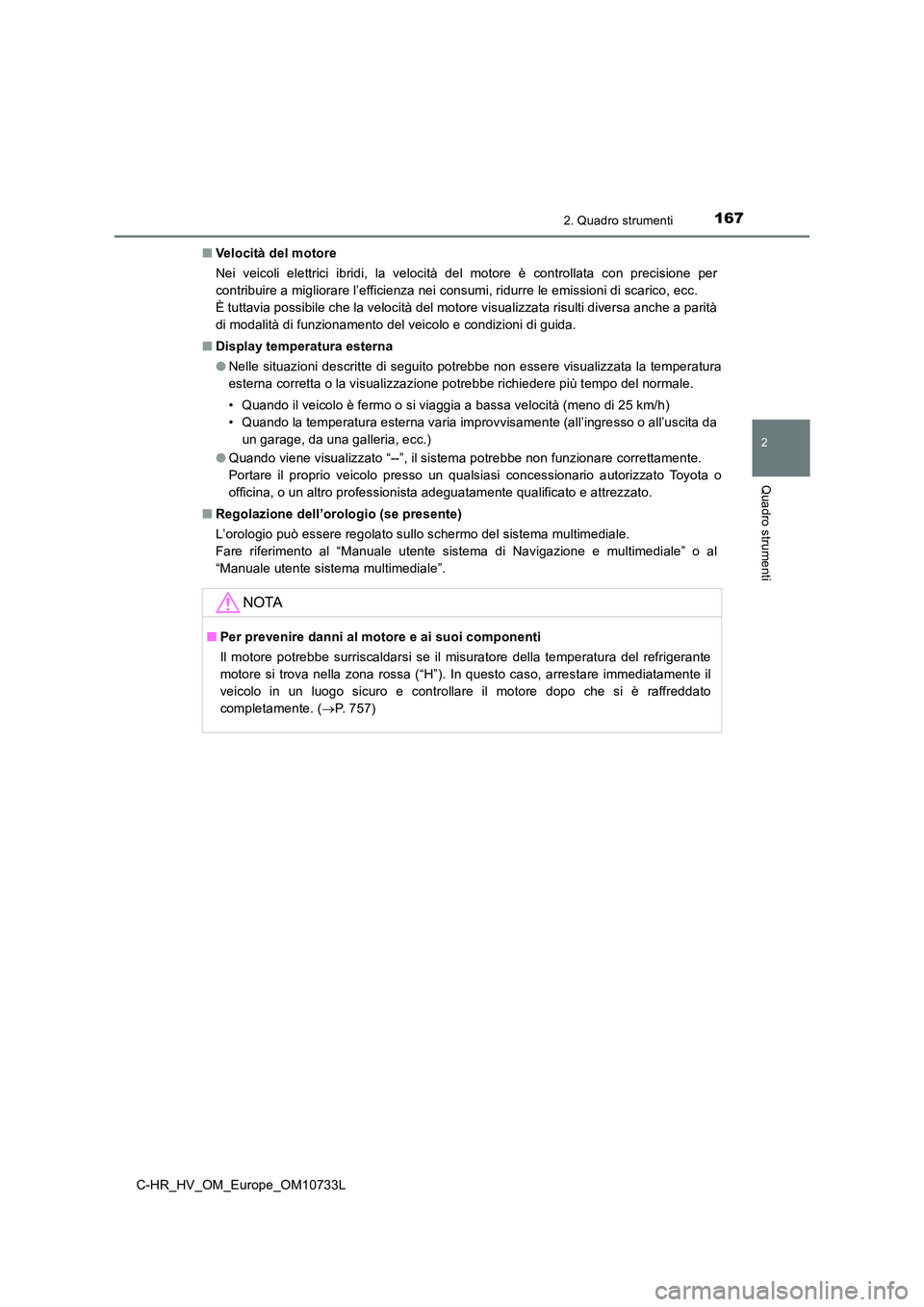

■ Velocità del motore
Nei veicoli elettrici ibridi, la velocità del motore è controll ata con precisione per
contribuire a migliorare l’efficienza nei consumi, ridurre le e missioni di scarico, ecc.
È tuttavia possibile che la velocità del motore visualizzata ri sulti diversa anche a parità
di modalità di funzionamento del veicolo e condizioni di guida.
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più t empo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingre sso o all’uscita da
un garage, da una galleria, ecc.)
● Quando viene visualizzato “--”, il sistema potrebbe non funzionare correttamente.
Portare il proprio veicolo presso un qualsiasi concessionario a utorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
■ Regolazione dell’orologio (se presente)
L’orologio può essere regolato sullo schermo del sistema multim ediale.
Fare riferimento al “Manuale utente sistema di Navigazione e mu ltimediale” o al
“Manuale utente sistema multimediale”.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe surriscaldarsi se il misuratore della temper atura del refrigerante
motore si trova nella zona rossa (“H”). In questo caso, arresta re immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 757)

1682. Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
Display multifunzione
Il display multifunzione visualizza una varietà di dati del veicolo utili per il
guidatore.
● Icone del menu
Visualizza le seguenti informazioni
quando viene selezionata un’icona.
( P. 169)
A seconda della situazione, alcune
delle informazioni possono essere
visualizzate automaticamente.
Informazioni relative alla guida
Selezionare per visualizzare i vari dati relativi alla guida. ( P. 169)
Visualizzazione delle informazioni relative al sistema di
navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Display della bussola (visualizzazione nord in alto/visualizza zione rotta in
alto)
Visualizzazione delle informazioni relative all’impianto audio (se
presente)
Selezionare per consentire la selezione di una modalità audio o di una traccia
sul misuratore utilizzando gli interruttori di comando.
Informazioni sui sistemi di assistenza alla guida (se presenti)
Selezionare per visualizzare lo stato di funzionamento dei segu enti sistemi:
• LTA (Mantenimento attivo della corsia) ( P. 384)
• Regolatore della velocità di crociera a radar dinamico sull’in tera gamma di
velocità ( P. 407)
• RSA (riconoscimento segnaletica stradale) ( P. 3 9 9 )
Visualizzazione dei contenuti
